[东北大学]21秋《模拟电子技术基础Ⅰ》在线作业3--答案

[东北大学]21秋《模拟电子技术基础Ⅰ》在线作业3--答案

《模拟电子技术基础Ⅰ》在线平时作业3试卷总分:100 得分:100一、单选题 (共 15 道试题,共 60 分)1.开关型直流电源比线性直流电源效率高的原因是<-A.->调整管工作在开关状态<-B.->输出端有LC滤波电路<-C.->可以不用电源变压器<-参考选择->:A2.为了增大放大电路的输入电阻,应引入()负反馈<-A.->电压<-B.->电流<-C.->串联<-D.->并联<-参考选择->:C3.串联型稳压电路中的放大环节所放大的对象是<-A.->基准电压<-B.->采样电压<-C.->基准电压与采样电压之差<-参考选择->:C4.为了减小放大电路的输出电阻,应引入()负反馈<-A.->电压<-B.->电流<-C.->串联<-D.->并联<-参考选择->:A5.OCL功放电路的输出端直接与负载相联,静态时其直流电位为()。

<-A.->VCC<-B.->(1/2)VCC<-C.->0<-D.->2VCC<-参考选择->:D6.欲将电压信号转换成与之成比例的电流信号,应在放大电路中引入( ) <-A.->电压串联负反馈<-B.->电压并联负反馈<-C.->电流串联负反馈<-D.->电流并联负反馈<-参考选择->:C。

东北大学21春学期《模拟电子技术基础Ⅰ》在线平时作业1-辅导资料答案

东北大学21春学期《模拟电子技术基础Ⅰ》在线平时作业1-辅导资料答案

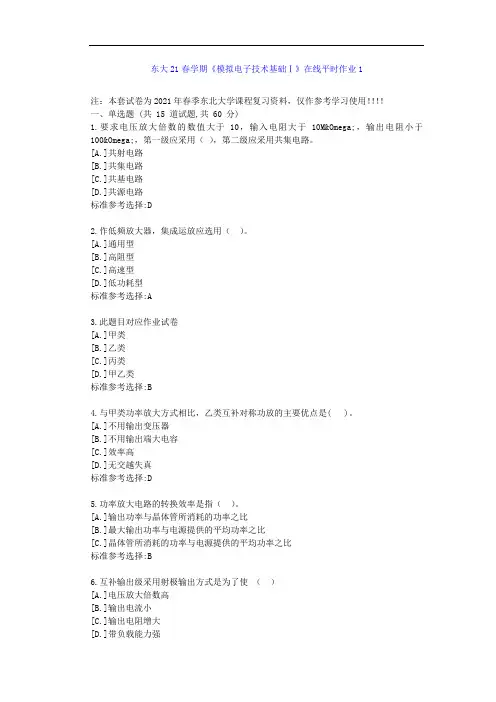

东大21春学期《模拟电子技术基础Ⅰ》在线平时作业1
注:本套试卷为2021年春季东北大学课程复习资料,仅作参考学习使用!!!!
一、单选题 (共 15 道试题,共 60 分)
1.要求电压放大倍数的数值大于10,输入电阻大于10M&Omega;,输出电阻小于100&Omega;,第一级应采用(),第二级应采用共集电路。

[A.]共射电路
[B.]共集电路
[C.]共基电路
[D.]共源电路
标准参考选择:D
2.作低频放大器,集成运放应选用()。

[A.]通用型
[B.]高阻型
[C.]高速型
[D.]低功耗型
标准参考选择:A
3.此题目对应作业试卷
[A.]甲类
[B.]乙类
[C.]丙类
[D.]甲乙类
标准参考选择:B
4.与甲类功率放大方式相比,乙类互补对称功放的主要优点是( )。

[A.]不用输出变压器
[B.]不用输出端大电容
[C.]效率高
[D.]无交越失真
标准参考选择:D
5.功率放大电路的转换效率是指()。

[A.]输出功率与晶体管所消耗的功率之比
[B.]最大输出功率与电源提供的平均功率之比
[C.]晶体管所消耗的功率与电源提供的平均功率之比
标准参考选择:B
6.互补输出级采用射极输出方式是为了使()
[A.]电压放大倍数高
[B.]输出电流小
[C.]输出电阻增大
[D.]带负载能力强。

780216][东北大学]20年7月考试《模拟电子技术基础》考核作业(答案)

780216][东北大学]20年7月考试《模拟电子技术基础》考核作业(答案)

东 北 大 学 继 续 教 育 学 院模拟电子技术基础 试 卷(作业考核 线下) A 卷(共 5 页)⒈ N 型半导体是在本征半导体中加入下面物质后形成的。

答( C )A 、电子B 、空穴C 、三价元素D 、五价元素2.其它条件不变,若放大器输入端电阻减小应引入 答( B )A 、电压负反馈B 、电流负反馈C 、串联负反馈D 、并联负反馈3.正弦波振荡电路利用正反馈产生振荡的条件是 答( c )A 、B 、C 、 4.在OCL 功率放大电路中输入信号为正弦电压,输出波形如图1所示,说明电路中出现的失真是 答( A )A 、饱和B 、截止C 、交越 5.在放大电路中,为了稳定静态工作点,可以引入 答( AA 、直流负反馈B 、交流负反馈C 、交流正反馈D 、直流正反馈6.当PN 结加正向电压时,其空间电荷区 答(B ) A 、变宽 B 、变窄C 、基本不变7.对于基本共射放大电路的特点,其错误的结论是 答( B )A 、输出电压与输入电压相位相同B 、输入电阻,输出电阻适中C 、电压放大倍数大于1D 、电流放大倍数大于18.在放大电路中测得一只三极管三个电极的电位分别为2.8V 、3.5V 、6V ,则这只三极管属于A 、硅PNP 型B 、硅NPN 型C 、锗PNP 型D 、锗NPN 型 答( B ) 9.场效应管与双极型晶体管相比,具有 答( A )A 、更大的输入电阻B 、更小的输入电阻C 、相同的输入电阻10.二极管电路如图2所示,设二极管均为理想的,则电压U o 为 答( D ) A 、-10V B 、-5V C 、0V D 、+5V图21-=F A &&1=F A&&1|1|>>+F A &&0o二、(共10分) 填空题(每空2分)1.图3所示反馈电路的反馈是属于( 电流并联负反馈 )。

2.功率放大电路如图4所示,输出电阻R L =8Ω,输入u i 为正弦波。

最新奥鹏东北大学21春学期《模拟电子技术基础Ⅰ》在线平时作业2-参考答案

最新奥鹏东北大学21春学期《模拟电子技术基础Ⅰ》在线平时作业2-参考答案
【答案】:A
9.集成运放的互补输出级采用( )。
【选项】:
A共射接法
B共基接法
C共集接法
D差分电路
【答案】:C
10.集成运算放大器能处理()
【选项】:
A直流信号
B交流信号
C直流信号和交流信号
【答案】:C直流信号和交流信号|
11.对甲乙类功率放大器,其静态工作点一般设置在特性曲线的()
【选项】:
A放大区中部
【选项】:
A共射电路
B共集电路
C共基电路
D共源电路
【答案】:D
5.直流稳压电源中滤波电路的目的是
【选项】:
A将交流变为直流
B将高频变为低频
C将交、直流混合量中的交流成分滤掉
【答案】:C
6.差分放大电路的差模信号是两个输入端信号的差,共模信号是两个输入端信号的()。
【选项】:
A差
B和
C平均值
【答案】:C
7.在OCL乙类功放电路中,若最大输出功率为1W,则电路中功放管的集电极最大功耗约为()。
【选项】:
A 1W
B 0.5W
C 0.2W
D无法确定
【答案】:C
8.功率放大电路的最大输出功率是在输入电压为正弦波时,输出基本不失真情况下负载上获得的最大()。
【选项】:
A交流功率
B直流功率
C平均功率
D有功功率
B截止区
C放大区但接近截止区
D放大区但接近饱和区
【答案】:C
12.欲将正弦波电压转换成二倍频电压,应选用
【选项】:
A反相比例运算电路
B同相比例运算电路
C积分运算电路
D乘方运算电路
【答案】:D

东北大学月考试《模拟电子技术基础I》考核作业

东北大学月考试《模拟电子技术基础I》考核作业

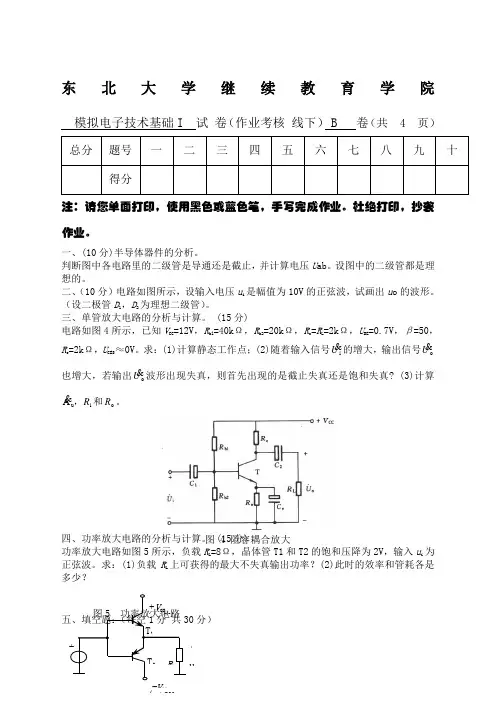

东 北 大 学 继 续 教 育 学 院模拟电子技术基础I 试 卷(作业考核 线下) B 卷(共 4 页)总分 题号一二三四五六七八九十得分注:请您单面打印,使用黑色或蓝色笔,手写完成作业。

杜绝打印,抄袭作业。

一、(10分)半导体器件的分析。

判断图中各电路里的二级管是导通还是截止,并计算电压U ab 。

设图中的二级管都是理想的。

二、(10分)电路如图所示,设输入电压u i 是幅值为10V 的正弦波,试画出u o 的波形。

(设二极管D 1,D 2为理想二级管)。

三、单管放大电路的分析与计算。

(15分)电路如图4所示,已知V CC =12V ,R bl =40kΩ,R b2=20kΩ,R c =R L =2kΩ,U BE =0.7V ,β=50,R e =2kΩ,U CES ≈0V。

求:(1)计算静态工作点;(2)随着输入信号i U 的增大,输出信号o U 也增大,若输出o U 波形出现失真,则首先出现的是截止失真还是饱和失真? (3)计算i u A R , 和oR 。

四、功率放大电路的分析与计算。

(15分) 功率放大电路如图5所示,负载R L =8Ω,晶体管T1和T2的饱和压降为2V ,输入u i 为正弦波。

求:(1)负载R L 上可获得的最大不失真输出功率?(2)此时的效率和管耗各是多少? 五、填空题:(每空1分 共30分)图4阻容耦合放大图5 功率放大电路uu o+V CC T 1T 2 R L CC++__ (+12V (-12V1、PN结正偏时(),反偏时(),所以PN结具有()导电性。

2、漂移电流是()电流,它由()载流子形成,其大小与()有关,而与外加电压()。

3、所谓理想二极管,就是当其正偏时,结电阻为(),等效成一条直线;当其反偏时,结电阻为(),等效成断开;4、三极管具有放大作用外部电压条件是发射结(),集电结()。

5、当温度升高时,晶体三极管集电极电流Ic(),发射结压降()。

[东北大学]20秋学期《模拟电子技术基础Ⅰ》在线平时作业3-资料答案

[东北大学]20秋学期《模拟电子技术基础Ⅰ》在线平时作业3-资料答案

[东北大学]20秋学期《模拟电子技术基础Ⅰ》在线平时作业3
试卷总分:100 得分:100
一、单选题 (共 15 道试题,共 60 分)
1.欲从信号源获得更大的电流,并稳定输出电流,应在放大电路中引入
[选项]A.电压串联负反馈
[选项]B.电压并联负反馈
[选项]C.电流串联负反馈
[选项]D.电流并联负反馈
【正确答案是】:D
2.交流负反馈是指()
[选项]A.阻容耦合放大电路中所引入的负反馈
[选项]B.只有放大交流信号时才有的负反馈
[选项]C.在交流通路中的负反馈
【正确答案是】:C
3.为增大电压放大倍数,集成运放的中间级多采用()。

[选项]A.共射放大电路
[选项]B.共集放大电路
[选项]C.共基放大电路
【正确答案是】:A
4.对甲乙类功率放大器,其静态工作点一般设置在特性曲线的()
[选项]A.放大区中部
[选项]B.截止区
[选项]C.放大区但接近截止区
[选项]D.放大区但接近饱和区
【正确答案是】:C
5.{图}
[选项]A.甲类
[选项]B.乙类
[选项]C.丙类
[选项]D.甲乙类
【正确答案是】:B
6.集成运放电路采用直接耦合方式是因为()。

[选项]A.可获得很大的放大倍数
[选项]B.可使温漂小
[选项]C.集成工艺难于制造大容量电容
【正确答案是】:C
7.作幅值为1&mu;V以下微弱信号的量测放大器,集成运放应选用()。

20秋学期《模拟电子技术基础Ⅰ》在线平时作业1[附答案]

20秋学期《模拟电子技术基础Ⅰ》在线平时作业1[附答案]

[东北大学]20秋学期《模拟电子技术基础Ⅰ》在线平时作业1
试卷总分:100 得分:100
一、单选题 (共 15 道试题,共 60 分)
1.作幅值为1&mu;V以下微弱信号的量测放大器,集成运放应选用()。

A.通用型
B.高阻型
C.高速型
D.高精度型
[正确选择是]:D
2.选用差分放大电路的原因是()。

A.克服温漂
B.提高输入电阻
C.稳定放入倍数
[正确选择是]:A
3.LC并联网络在谐振时呈
A.容性
B.阻性
C.感性
[正确选择是]:B
4.在输入量不变的情况下,若引入反馈后(),则说明引入的反馈是负反馈。

A.输入电阻增大
B.输出量增大
C.净输入量增大
D.净输入量减小
[正确选择是]:D
5.为了稳定放大电路的输出电压,应引入()负反馈
A.电压
B.电流
C.串联
D.并联
[正确选择是]:A
6.欲将正弦波电压移相+90O,应选用
A.反相比例运算电路
B.同相比例运算电路
C.积分运算电路
D.微分运算电路
[正确选择是]:C
7.在OCL乙类功放电路中,若最大输出功率为1W,则电路中功放管的。

东大《模拟电子技术基础》考核作业答案

东大《模拟电子技术基础》考核作业答案

东 北 大 学 继 续 教 育 学 院模拟电子技术基础 试 卷(作业考核 线上2) A 卷(共 8 页)1.N 型半导体是在本征半导体中加入( D )后形成的。

A 、电子B 、空穴C 、三价元素D 、五价元素2.其它条件不变,若放大器输入端电阻减小应引入 ( D )A 、电压负反馈B 、电流负反馈C 、串联负反馈D 、并联负反馈3.正弦波振荡电路利用正反馈产生振荡的条件是 ( B ) A 、 B 、 C 、4.在OCL 功率放大电路中输入信号为正弦电压,输出波形如图1所示, 说明电路中出现的失真是( C ) 失真。

A 、饱和B 、截止C 、交越5.在放大电路中,为了稳定静态工作点,可以引入( A )。

A 、直流负反馈B 、交流负反馈C 、交流正反馈D 、直流正反馈 6.当PN 结加正向电压时,其空间电荷区 ( B )。

A 、变宽B 、变窄C 、基本不变 7.对于基本共射放大电路的特点,其错误的结论是( A )。

A 、输出电压与输入电压相位相同B 、输入电阻,输出电阻适中C 、电压放大倍数大于1D 、电流放大倍数大于18.在放大电路中测得一只三极管三个电极的电位分别为2.8V 、3.5V 、6V ,则这只三极管属于( B )。

A 、硅PNP 型B 、硅NPN 型C 、锗PNP 型D 、锗NPN 型 9. 场效应管与双极型晶体管相比,具有( B )。

A 、更大的输入电阻B 、更小的输入电阻C 、相同的输入电阻10.二极管电路如图2所示,设二极管均为理想的,则电压U o 为 ( D )。

A 、-10VB 、-5VC 、0VD 、+5V图211. 已知稳压管电路如图3所示。

稳压管的稳压值U Z =6V ,稳定电流的最小值I Zmin =5mA ,U O 为( C )V 。

图3A 、10B 、8C 、6D 、512. 集成运放电路采用直接耦合方式是因为 ( C )。

A 、可获得很大的放大倍数B 、可使温漂小C 、集成工艺难于制造大容量电容 13. 互补输出级采用共集形式是为了使( C )。

东大《模拟电子技术基础》考核作业答案

东大《模拟电子技术基础》考核作业答案

东大《模拟电子技术基础》考核作业答案一、简答题1. 什么是模拟电子技术?模拟电子技术是研究和应用模拟信号处理和电子电路的一门学科。

它主要涉及模拟信号的采集、传输、放大、滤波、变换和调制等技术,以及电子元器件的选择和电路设计等内容。

2. 请解释什么是放大器?放大器是一种电子电路,用于增大输入信号的幅度。

它通过改变信号的电压、电流或功率来实现信号的放大。

放大器一般由一个或多个电子器件(如晶体管、真空管)和相应的电路元件组成,可以放大各种类型的信号。

3. 请解释什么是反馈?反馈是指将放大器的一部分输出信号反向加入到输入信号中的一种技术。

反馈可以改变放大器的输入阻抗、输出阻抗、电压增益和频率响应等特性。

根据反馈方式的不同,可以分为正反馈和负反馈两种。

4. 什么是运放?运算放大器(Operational Amplifier,简称OP-AMP)是一种特殊的放大器,具有高增益、高输入阻抗和低输出阻抗等特点。

运放广泛应用于模拟电路中,可以实现各种基本放大器电路、滤波器、积分器、微分器等。

5. 请解释什么是反相放大器?反相放大器是一种使用运放的基本放大器电路,它通过反相输入端和输入电阻将输入信号反向输入到运放的反馈网络中,实现了信号的反相放大。

通常,反相放大器的电压增益由反馈电阻和输入电阻之比来决定。

二、计算题1. 请计算反向放大器的电压增益。

反向放大器的电压增益可以由以下公式计算:Av = -Rf / Rin其中,Av为电压增益,Rf为反馈电阻,Rin为输入电阻。

2. 假设反向放大器的反馈电阻为10kΩ,输入电阻为1kΩ,求其电压增益。

根据公式:Av = -10kΩ / 1kΩ = -10所以,该反向放大器的电压增益为-10。

三、设计题请设计一个反向放大器电路,使得其电压增益可调节为-10、-20和-50,并确保输入电阻大于1kΩ、输出电阻小于10kΩ。

以下是电路设计示意图:Rf+--->#####---|---> Vout| |Vin || |+------------------+| |++ | || | +-------|-------+Rin| +------ -|- +| +--|########| | GND+------+--------------|| +-------|-------+virtual ground |||-|GND电路参数应符合以下条件:1.反馈电阻Rf的值可调节为10kΩ、20kΩ和50kΩ;2.输入电阻Rin的值应大于1kΩ;3.输出电阻应小于10kΩ。

[东北大学]20秋学期《模拟电子技术基础Ⅰ》在线平时作业1-资料答案

[东北大学]20秋学期《模拟电子技术基础Ⅰ》在线平时作业1-资料答案

[东北大学]20秋学期《模拟电子技术基础Ⅰ》在线平时作业1
试卷总分:100 得分:100
一、单选题 (共 15 道试题,共 60 分)
1.作幅值为1&mu;V以下微弱信号的量测放大器,集成运放应选用()。

[选项]A.通用型
[选项]B.高阻型
[选项]C.高速型
[选项]D.高精度型
【正确答案是】:D
2.选用差分放大电路的原因是()。

[选项]A.克服温漂
[选项]B.提高输入电阻
[选项]C.稳定放入倍数
【正确答案是】:A
3.LC并联网络在谐振时呈
[选项]A.容性
[选项]B.阻性
[选项]C.感性
【正确答案是】:B
4.在输入量不变的情况下,若引入反馈后(),则说明引入的反馈是负反馈。

[选项]A.输入电阻增大
[选项]B.输出量增大
[选项]C.净输入量增大
[选项]D.净输入量减小
【正确答案是】:D
5.为了稳定放大电路的输出电压,应引入()负反馈
[选项]A.电压
[选项]B.电流
[选项]C.串联
[选项]D.并联
【正确答案是】:A
6.欲将正弦波电压移相+90O,应选用
[选项]A.反相比例运算电路
[选项]B.同相比例运算电路
[选项]C.积分运算电路
[选项]D.微分运算电路
【正确答案是】:C。

东大18秋学期《模拟电子技术基础Ⅰ》在线作业3

东大18秋学期《模拟电子技术基础Ⅰ》在线作业3

------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: 集成运算放大器能处理()A: 直流信号B: 交流信号C: 直流信号和交流信号正确答案:(单选题) 2: 在由运放组成的电路中,运放工作在非线性状态的电路是()A: 反相放大器B: 差值放大器C: 有源滤波器D: 电压比较器正确答案:(单选题) 3: 集成运放的互补输出级采用共集接法的原因是( )。

A: 频带宽B: 放大电压的能力强C: 带负载能力强D: 输入电阻大正确答案:(单选题) 4: 欲将电压信号转换成与之成比例的电流信号,应在放大电路中引入( )A: 电压串联负反馈B: 电压并联负反馈C: 电流串联负反馈D: 电流并联负反馈正确答案:(单选题) 5: 要求输出电压幅值为±80的放大器,集成运放应选用()。

A: 通用型B: 高阻型C: 高压型D: 低功耗型正确答案:(单选题) 6: 欲减小电路从信号源索取的电流,增大带负载能力,应在放大电路中引入A: 电压串联负反馈B: 电压并联负反馈C: 电流串联负反馈D: 电流并联负反馈正确答案:(单选题) 7: 要求电压放大倍数的数值大于10,输入电阻大于10MΩ,输出电阻小于100Ω,第一级应采用(),第二级应采用共集电路。

A: 共射电路B: 共集电路C: 共基电路D: 共源电路正确答案:(单选题) 8: 欲实现Au=-100的放大电路,应选用------------------------------------------------------------------------------------------------------------------------------ A: 反相比例运算电路B: 同相比例运算电路C: 积分运算电路D: 微分运算电路正确答案:(单选题) 9: 互补输出级采用共集形式是为了使()。

东北大学22春“电气工程及其自动化”《模拟电子技术基础Ⅰ》作业考核题库高频考点版(参考答案)试题号5

东北大学22春“电气工程及其自动化”《模拟电子技术基础Ⅰ》作业考核题库高频考点版(参考答案)试题号5

东北大学22春“电气工程及其自动化”《模拟电子技术基础Ⅰ》作业考核题库高频考点版(参考答案)一.综合考核(共50题)1.只要是共射放大电路,输出电压的底部失真都是饱和失真。

()A.正确B.错误参考答案:B2.串联型稳压电路中的放大环节所放大的对象是( )。

A、采样电压B、基准电压与采样电压之差C、基准电压正确答案:B3.集成运放电路采用直接耦合方式是因为()。

A.可获得很大的放大倍数B.可使温漂小C.集成工艺难于制造大容量电容参考答案:C4.欲将正弦波电压转换成二倍频电压,应选用()。

A.反相比例运算电路B.同相比例运算电路C.积分运算电路D.乘方运算电路参考答案:D集成运放的输入级采用差分放大电路是因为可以()。

A.减小温漂B.增大放大倍数C.提高输入电阻D.减小放大倍数参考答案:A6.制作频率为20Hz~20kHz的音频信号发生电路,应选用()A.RC桥式正弦波振荡电路B.LC正弦波振荡电路C.石英晶体正弦波振荡电路参考答案:A7.可用于测量二极管的直流电阻R。

当图中电源电压E加倍时,R会()。

A.加倍B.变大C.不变D.变小参考答案:D8.某放大电路在负载开路时的输出电压为4V,接入12K的负载电阻后,输出电压降为3V,这说明放大电路的输出电阻为( )。

A、4KB、3KC、2KD、10K9.集成放大电路采用直接耦合方式的原因是()。

A.便于设计B.放大交流信号C.不易制作大容量电容参考答案:C10.LC并联网络在谐振时呈()A.容性B.阻性C.感性参考答案:B11.直接耦合放大电路的放大倍数越大,在输出端出现的零点漂移现象就越( )。

A、轻微B、和放大倍数无关C、严重正确答案:C12.关于晶体管特性曲线的用途,下述说法中的()不正确。

A.判断BJT的质量B.估算BJT的一些参数C.计算放大电路的一些指标D.分析放大器的频率特性参考答案:D13.B.错误参考答案:B14.要求电压放大倍数的数值大于10,输入电阻大于10MΩ,输出电阻小于100Ω,第一级应采用(),第二级应采用共集电路。

东北大学15秋学期《模拟电子技术基础Ⅰ》在线作业1答案

东北大学15秋学期《模拟电子技术基础Ⅰ》在线作业1答案

东北大学15秋学期《模拟电子技术基础Ⅰ》在线作业1答案15秋学期《模拟电子技术基础Ⅰ》在线作业1单选题判断题一、单选题(共 15 道试题,共 60 分。

)1. 制作频率非常稳定的测试用信号源,应选用. R桥式正弦波振荡电路. L正弦波振荡电路. 石英晶体正弦波振荡电路-----------------选择:2. 欲将方波电压转换成尖顶波波电压,应选用. 反相比例运算电路. 同相比例运算电路. 积分运算电路. 微分运算电路-----------------选择:3. 正偏二极管端电压增加5%,通过二极管的电流(). 增大约5%. 增大小于5%. 增大大于5%. 基本不变-----------------选择:4. 欲将方波电压转换成三角波电压,应选用. 反相比例运算电路. 同相比例运算电路. 积分运算电路. 微分运算电路-----------------选择:5. 要求输入电阻为1kΩ至2kΩ,电压放大倍数大于3000,第一级应采用(),第二级应采用共射电路. 共射电路. 共集电路. 共基电路. 共源电路-----------------选择:6.在OL乙类功放电路中,若最大输出功率为1W,则电路中功放管的集电极最大功耗约为()。

. 1W. 0.5W. 0.2W. 无法确定-----------------选择:7. 负载需5电流驱动的放大器,集成运放应选用()。

. 高阻型. 大功率型. 通用型. 高速型-----------------选择:8. 集成放大电路采用直接耦合方式的原因是()。

. 便于设计. 放大交流信号. 不易制作大容量电容-----------------选择:9. 集成运放的互补输出级采用共集接法的原因是( )。

. 频带宽. 放大电压的能力强. 带负载能力强. 输入电阻大-----------------选择:10. 用恒流源取代长尾式差分放大电路中的发射极电阻Re,将使电路的()。

模拟电子技术基础i》考核作业标准答案

模拟电子技术基础i》考核作业标准答案

东 北 大 学 继 续 教 育 学 院模拟电子技术基础I 试 卷(作业考核 线下) B 卷(共 4 页)注:请您单面打印,使用黑色或蓝色笔,手写完成作业。

杜绝打印,抄袭作业。

一、(10分)半导体器件的分析。

判断图中各电路里的二级管是导通还是截止,并计算电压U ab 。

设图中的二级管都是理想的。

二、(10分)电路如图所示,设输入电压u i 是幅值为10V 的正弦波,试画出u o 的波形。

(设二极管D 1,D 2为理想二级管)。

三、单管放大电路的分析与计算。

(15分) 电路如图4所示,已知V CC =12V ,R bl =40kΩ,R b2=20kΩ,R c =R L =2kΩ,U BE =0.7V ,β=50,R e =2kΩ,U CES ≈0V 。

求:(1)计算静态工作点;(2)随着输入信号i U 的增大,输出信号o U 也增大,若输出o U 波形出现失真,则首先出现的是截止失真还是饱和失真? (3)计算i u A R , 和oR 。

四、功率放大电路的分析与计算。

(15分) 功率放大电路如图5所示,负载R L =8Ω,晶体管T1和T2的饱和压降为2V ,输入u i 为正弦波。

求:(1)负载R L 上可获得的最大不失真输出功率?(2)此时的效率和管耗各是多少?30分) ),所以PN 结具有( )导电性。

图4阻容耦合放大u u o +_(-12V)2、漂移电流是()电流,它由()载流子形成,其大小与()有关,而与外加电压()。

3、所谓理想二极管,就是当其正偏时,结电阻为(),等效成一条直线;当其反偏时,结电阻为(),等效成断开;4、三极管具有放大作用外部电压条件是发射结(),集电结()。

5、当温度升高时,晶体三极管集电极电流Ic(),发射结压降()。

6、三极管放大电路共有三种组态分别是()、()、()放大电路。

7、为了稳定三极管放大电路的静态工作点,采用()负反馈,为了稳定交流输出电流采用()负反馈。

【东北大学】21春学期《模拟电子技术基础Ⅰ》在线平时作业3-学习资料答案

【东北大学】21春学期《模拟电子技术基础Ⅰ》在线平时作业3-学习资料答案

【东北大学】21春学期《模拟电子技术基础Ⅰ》在线平时作业3
注:本材料是东北大学2021年春季课程辅导资料,仅作为学习参考!!!
一、单选题 (共 15 道试题,共 60 分)
1.有两个放大器A1和A2分别对同一电压信号进行放大。

当输出端开路时,A1和A2输出电压相同。

而接入相同的负载电阻后,Vo1>Vo2 。

由此可知,A1比A2的()【A.】输出电阻大
【B.】输出电阻小
【C.】输入电阻大
【D.】输入电阻小
[提示:按照课程学习要求,对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:B
2.{此题目不显示}
【A.】甲类
【B.】乙类
【C.】丙类
【D.】甲乙类
[提示:按照课程学习要求,对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:B
3.为了增大放大电路的输入电阻,应引入()负反馈
【A.】电压
【B.】电流
【C.】串联
【D.】并联
[提示:按照课程学习要求,对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:C
4.功率放大电路与电压放大电路的主要区别是()。

【A.】前者比后者电源电压高
【B.】前者比后者电压放大倍数数值大
【C.】前者比后者效率高
【D.】没有区别
[提示:按照课程学习要求,对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:C
5.为了稳定放大电路的输出电压,应引入()负反馈
【A.】电压
【B.】电流
【C.】串联
【D.】并联
[提示:按照课程学习要求,对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:A。

[东北大学]18秋学期《模拟电子技术基础Ⅰ》在线作业2

[东北大学]18秋学期《模拟电子技术基础Ⅰ》在线作业2

[东北大学]18秋学期《模拟电子技术基础Ⅰ》在线作业2【奥鹏】[东北大学]18秋学期《模拟电子技术基础ⅰ》在线作业2试卷总分:100得分:100问题1:集成运算放大器有两个输入和()输出a、1b、2C、3D和4第2题,欲从信号源获得更大的电流,并稳定输出电流,应在放大电路中引入a、电压串联负反馈b、电压并联负反馈c、电流串联负反馈d、电流并联负反馈问题3,DC负面反馈指()a、直接耦合放大电路中所引入的负反馈b、只有放大直流信号时才有的负反馈c、在直流通路中的负反馈问题4:串联稳压电路中放大环节放大的对象是a、参考电压B和采样电压c、基准电压与采样电压之差问题5:功率放大器电路的最大输出功率是当输入电压为正弦波且输出基本不失真时在负载上获得的最大输出功率()。

a、交流功率B、直流功率C、平均功率D、有功功率第6题,集成运放制造工艺使得同类半导体管的()。

a、指标参数准确b、这些参数不受温度的影响。

C.参数的一致性良好第7题,欲减小电路从信号源索取的电流,增大带负载能力,应在放大电路中引入a、电压串联负反馈b、电压并联负反馈c、电流串联负反馈d、电流并联负反馈在问题8中,两个放大器A1和A2分别放大相同的电压信号。

当输出端子开路时,A1和A2的输出电压相同。

连接相同负载电阻后,vo1vo2。

可以看出,与A2(a)相比,A1具有更大的输出电阻B、更小的输出电阻C、更大的输入电阻D和更小的输入电阻第9题,直流稳压电源中滤波电路的目的是a、将交流变为直流b、将高频变为低频c、过滤掉交直流混合中的交流成分第10题,欲将正弦波电压叠加上一个直流量,应选用a、反相比例运算电路b、同相比例运算电路c、积分运算电路d、加法运算电路问题11,选择差分放大器电路的原因是()。

a、克服温度漂移B,提高输入电阻C,稳定输入倍数第12题,差分放大电路利用恒流源代替re是为了()。

a、提高差模电压放大倍数b、提高共模电压放大倍数c、提高共模抑制比问题13:在OCL B类功率放大器电路中,如果最大输出功率为1W,则电路中功率放大器管集电极的最大功耗约为()。

[东北大学]21春学期《模拟电子技术基础Ⅰ》在线平时作业1

[东北大学]21春学期《模拟电子技术基础Ⅰ》在线平时作业1
3.{图} A.甲类 B.乙类 C.丙类 D.甲乙类 答案:B
4.与甲类功率放大方式相比,乙类互补对称功放的主要优点是()。 A.不用输出变压器 B.不用输出端大电容 C.效率高 D.无交越失真 答案:D
5.功率放大电路的转换效率是指()。 A.输出功率与晶体管所消耗的功率之比 B.最大输出功率与电源提供的平均功率之比 C.晶体管所消耗的功率与电源提供的平均功率之比 答案:B
二、判断题 1.各种滤波电路的通带放大数值均大于1。 答案:错误
2.在RC桥式正弦波振荡电路中,若RC串并联选频网络中的电阻均为R,电容均为C,则其振荡频率f0 =1/RC。 答案:错误
3.只有直接耦合放大电路才有温漂。 答案:错误
4.非正弦波振荡电路与正弦波振荡电路的振荡条件完全相同。 答案:错误
9.在输入量不变的情况下,若引入反馈后(),则说明引入的反馈是负反馈。 A.输入电阻增大 B.输出量增大 C.净输入量增大 D.净输入量减小 答案:D
10.要求输入电阻为100k&Omega;~200k&Omega;,电压放大倍数数值大于100,第一级应采用(),第 二级应采用共射电路。 A.共射电路 B.共集电路 C.共基电路 D.共源电路 答案:B
13.欲将正弦波电压转换成二倍频电压,应选用 A.反相比例运算电路 B.同相比例运算电路 C.积分运算电路 D.乘方运算电路 答案:D
14.集成运放有2个输入端和()个输出端 A.1 B.2 C.3 D.4 答案:A
15.在一个由NPN晶体管组成Fra bibliotek基本共射放大电路中,当输入信号为1KHz、5mV正弦波时,输出电压波 形出现了顶部削平的失真。这种失真是()。 A.饱和失真 B.截止失真 C.交越失真 D.频率失真 答案:B
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

东 北 大 学 继 续 教 育 学 院
模拟电子技术基础
I 试 卷(作业考核 线下) B 卷(共 4 页)
总分
题号 一









得分
注:请您单面打印,使用黑色或蓝色笔,手写完成作业。

杜绝打印,抄袭作业。

一、(10分)半导体器件的分析。

判断图中各电路里的二级管是导通还是截止,并计算电压U ab 。

设图中的二级管都是理想的。

二、(10分)电路如图所示,设输入电压u i 是幅值为10V 的正弦波,试画出u o 的波形。

(设二极管D 1,D 2为理想二级管)。

三、单管放大电路的分析与计算。

(15分) 电路如图4所示,已知V CC =12V ,R bl =40kΩ,R b2=20kΩ,R c =R L =2kΩ,U BE =,β=50,R e =2kΩ,
U CES ≈0V。

求:(1)计算静态工作点;(2)随着输入信号i U 的增大,输出信号o U 也增大,若输出o U 波形出现失真,则首先出现的是截止失真还是饱和失真? (3)计算i
u A R , 和o R 。

四、功率放大电路的分析与计算。

(15分) 功率放大电路如图5所示,负载R L =8Ω,晶体管T1和T2的饱和压降为2V ,输入u i 为正弦波。

求:(1)负载R L 上可获得的最大不失真输出功率?(2)此时的效率和管耗各是多少?
五、填空题:(每空1分 共30分) 1、PN 结正偏时( ),反偏时( ),所以PN 结具有( )导电性。

图4阻容耦合放大
图5 功率放大电路
u i u o
+V CC
T 1 T 2
R L
-V
+
+
_
(+12V)
(-12V)
2、漂移电流是()电流,它由()载流子形成,其大小与()有关,而
与外加电压()。

3、所谓理想二极管,就是当其正偏时,结电阻为(),等效成一条直线;当其反
偏时,结电阻为(),等效成断开;
4、三极管具有放大作用外部电压条件是发射结(),集电结()。

5、当温度升高时,晶体三极管集电极电流Ic(),发射结压降()。

6、三极管放大电路共有三种组态分别是()、()、()放大电路。

7、为了稳定三极管放大电路的静态工作点,采用()负反馈,为了稳定交流输出
电流采用()负反馈。

8、差分放大电路输入端加上大小相等、极性相同的两个信号,称为()信号,
而加上大小相等、极性相反的两个信号,称为()信号。

9、为了消除乙类互补功率放大器输出波形的()失真,而采用()类互补
功率放大器。

10、OCL电路是()电源互补功率放大电路;OTL电路是()电源互补功率
放大电路。

11、共集电极放大电路具有电压放大倍数(),输入电阻(),输出电阻
()等特点,所以常用在输入级,输出级或缓冲级。

12、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()
电路中。

六、选择题(每空2分共20分)
1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必
须(),它的稳压值Uz才有导通电流,否则处于()状态。

A、正偏
B、反偏
C、大于
D、小于
E、导通
F、截止
2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、,则三个电极分别
是(),该管是()型。

A、(
B、
C、E) B、(C、B、E) C、(E、C、B)
D、(NPN)
E、(PNP)
3、对功率放大器的要求主要是()、()、()。

A、U0高
B、P0大
C、功率大
D、Ri大
E、波形不失真
4、共射极放大电路的交流输出波形上半周失真时为(),此时应该()偏置电
阻。

A、饱和失真
B、截止失真
C、交越失真
D、增大
E、减小。

相关文档
最新文档
