世界螺杆钻具研发新进展

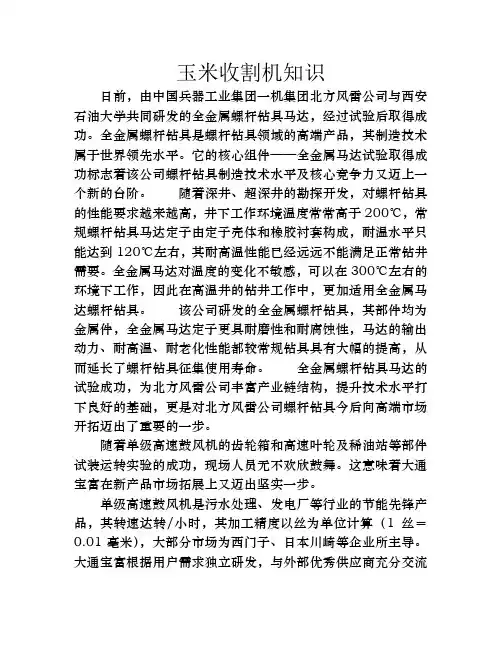

兵器工业一机集团全金属螺杆钻具马达试验获成功
玉米收割机知识日前，由中国兵器工业集团一机集团北方风雷公司与西安石油大学共同研发的全金属螺杆钻具马达，经过试验后取得成功。
全金属螺杆钻具是螺杆钻具领域的高端产品，其制造技术属于世界领先水平。
它的核心组件——全金属马达试验取得成功标志着该公司螺杆钻具制造技术水平及核心竞争力又迈上一个新的台阶。
随着深井、超深井的勘探开发，对螺杆钻具的性能要求越来越高，井下工作环境温度常常高于200℃，常规螺杆钻具马达定子由定子壳体和橡胶衬套构成，耐温水平只能达到120℃左右，其耐高温性能已经远远不能满足正常钻井需要。
全金属马达对温度的变化不敏感，可以在300℃左右的环境下工作，因此在高温井的钻井工作中，更加适用全金属马达螺杆钻具。
该公司研发的全金属螺杆钻具，其部件均为金属件，全金属马达定子更具耐磨性和耐腐蚀性，马达的输出动力、耐高温、耐老化性能都较常规钻具具有大幅的提高，从而延长了螺杆钻具征集使用寿命。
全金属螺杆钻具马达的试验成功，为北方风雷公司丰富产业链结构，提升技术水平打下良好的基础，更是对北方风雷公司螺杆钻具今后向高端市场开拓迈出了重要的一步。
随着单级高速鼓风机的齿轮箱和高速叶轮及稀油站等部件试装运转实验的成功，现场人员无不欢欣鼓舞。
这意味着大通宝富在新产品市场拓展上又迈出坚实一步。
单级高速鼓风机是污水处理、发电厂等行业的节能先锋产品，其转速达转/小时，其加工精度以丝为单位计算（1丝＝0.01毫米），大部分市场为西门子、日本川崎等企业所主导。
大通宝富根据用户需求独立研发，与外部优秀供应商充分交流合作，攻克重重技术难关和天气寒冷等不利因素，发挥连续作战的作风，通过连续48小时的调试，使出厂实验一次性成功，为公司单级高速鼓风机市场推广及技术参数的确定奠定坚实的基础。
燃煤烟气中的二氧化硫是大气污染的主要成因，随着人们对大气污染关注程度的增加，减少二氧化硫污染已成为当今大气治理的当务之急。
氧化风机是电站烟气脱硫净化处理过程中不可缺少的设备，大通宝富生产的单级高速离心鼓风机主要用于烟气脱硫工艺，对各类锅炉和焚烧炉尾气的治理也具有重要作用，而且完善了公司单级高速系列化型谱，为进入电厂脱硫等单级高速鼓风机应用领域积累经验，也为小型压缩机的开发奠定了基础。
新型螺杆钻具的研发及发展方向
新型螺杆钻具的研发及发展方向摘要由于目前国内螺杆钻具制造技术水平的限制，再加上使用操作不当，造成螺杆钻具井下事故频发，由此带来了较大经济损失。
因此，如何采取有效的预防措施，最大限度地减少螺杆钻具井下事故发生，既是提高钻井经济效益的迫切要求，也是充分利用螺杆钻具潜在寿命的重要前提。
本文系统分析了螺杆钻具的发展方向，并对螺杆钻具有关实际问题提出了有益的建议。
关键词：螺杆钻具；发展现状；新型螺杆钻具；发展方向；研发建议1螺杆钻具结构及工作原理螺杆钻具主要由四大部件组成：旁通阀总成、马达总成、万向轴总成及传动轴总成，如图1所示。
其外部由旁通阀接头、马达壳体、万向轴壳体及传动轴壳体通过锥管螺纹依次相连，内部连接顺序是：马达转子的下端与万向轴相接，万向轴的下端与传动轴相接。
图1 螺杆钻具四大部件旁通阀总成位于马达总上端，当下钻时，钻柱内腔与钻柱外环空相通，钻柱外环空的钻井液进入钻柱内腔，起钻时，钻柱内腔的钻井液进入钻柱外环空，起到平衡钻柱内外压力平衡作用。
马达总成是螺杆钻具的核心机构，也是螺杆钻具的动力源。
马达由转子和定子两个部件组成，从马达的一端流到另一端时，推动转子在定子中转动，将液压能转换为机械能。
螺杆钻具的转子头数越多，转速越低，扭矩越大；头数越少，转速越高，扭矩越小。
万向轴总成主要有万向轴和万向轴外壳组成。
万向轴总成的作用是把转子的行星运动转换为传动轴总成的定轴转动。
它把马达和传动轴联成一体并把马达提供的转速和扭矩传递给传动轴及钻头。
传动轴总成是位于螺杆钻具的下端，传动轴总成的作用是将马达产生的旋转动力传递给钻头。
螺杆钻具以钻井液（或压缩气体）为动力，钻井液（或压缩气体）由钻杆进入螺杆钻具旁通阀总成后，使阀芯关闭，然后进入螺杆钻具马达总成，在马达进出口处形成一定压差推动马达的转子旋转，产生扭矩和转速，通过万向轴和传动轴总成传递到钻头上，达到钻井的目的。
2发展现状美国在50年代中期开始研制螺杆钻具，1962年用于生产，不同厂家生产的有迪纳钻具、纳维钻具和波斯钻具，其基本原理都是基于容积式马达，只是内部结构和技术参数有不同。
2023年螺杆钻具行业市场发展现状
2023年螺杆钻具行业市场发展现状螺杆钻具行业是石油工业中的一个重要领域，由于随着全球对能源需求的不断增加，石油钻探行业发展前景广阔，螺杆钻具行业也得以迅速发展。
下面将从市场规模、市场竞争、市场特点等方面对螺杆钻具行业的市场发展现状进行分析。
一、市场规模螺杆钻具行业是石油工业的关键领域，其市场规模与全球石油市场的发展密切相关。
目前，全球原油需求量急剧增加，原油储量的开采也越来越困难，加之环保政策日渐严格，石油钻探难度逐渐加大，因此，螺杆钻具行业将迎来更多的发展机遇。
据市场研究机构统计，2019年全球螺杆钻具市场规模超过100亿美元，预计到2026年将达到200亿美元以上。
在全球螺杆钻具市场中，北美地区占据了最大的市场份额，其他地区如亚太地区、欧洲和中东等也在逐渐增长。
二、市场竞争螺杆钻具行业是一种技术密集型、集成度较高的产业，市场竞争十分激烈。
当前，全球螺杆钻具市场主要由美国、加拿大、挪威、英国、俄罗斯等少数国家的厂商垄断。
这些国家的企业具有强大的研发能力和生产能力，已经形成了较为成熟的销售和服务网络。
国内螺杆钻具厂商与国际品牌相比还存在一定差距，但是随着技术不断进步，国内螺杆钻具企业已经开始增加自主研发力度，打造中高端产品，提升品牌竞争力。
三、市场特点1. 技术升级和创新驱动螺杆钻具行业的技术升级和创新进程十分迅速，为市场带来新的商业机会。
大多数企业都将资源投资于研发，加强技术创新，提高产品性能和质量，增强产品的市场竞争力。
2. 行业市场前景广阔随着全球经济趋势的变化和能源需求的持续增加，螺杆钻具行业将迎来更多的发展机遇。
尤其是在发展中国家，石油工业的快速发展和不断引进的国际石油合作项目，将给螺杆钻具行业带来更多的机遇。
3. 服务和技术支持也是市场竞争的关键点随着市场需求的变化和企业竞争的加剧，除了产品性能外，服务和解决方案的提供也逐渐成为市场竞争的一个重要方面。
与此同时，提供良好的售后服务、技术支持及培训也是提高客户消费者忠诚度的有效途径。
国内外螺杆钻具的应用及发展趋势
国内外螺杆钻具的应用及发展趋势大港油田中成机械制造有限公司王春阳 吴爱民 李良君摘要 本文综述国内外螺杆钻具的近十多年来的行业水平及未来发展趋势，介绍了该技术的进展，基础理论与应用，介绍了国内外对螺杆钻具的设计制造技术水平，论述螺杆钻具的发展趋势，提出我国螺杆钻具研究方向。
主题词 螺杆钻具 发展趋势 设计 应用螺杆钻具的工作原理螺杆钻具是利用莫依诺原理以油基泥浆、浮化泥浆、及粘土泥浆等作动力液，把液体压力能转换为机械能的一种容积式井下动力钻具。
当泥浆泵产生的高压泥浆流经旁通阀进入马达时，转子在压力泥浆的驱动下绕定子的轴线旋转，马达产生的扭矩和转速通过万向轴和传动轴传递给钻头，从而实现钻井作业。
螺杆钻具由四大部分组成：旁通阀总成、马达总成、万向轴总成、传动轴总成。
旁通阀总成作用是通过其开启和关闭控制泥浆流向，从而控制马达的启动和停止，同时在起下钻时不使泥浆溢于井台。
马达总成一对由钢制左旋的转子螺杆在钢管内附着的橡胶衬套中共轭啮合形成的螺杆衬套幅，泥浆的压力推动转子转动，从而把压力能转换为机械能。
万向轴总成的作用是将转子的偏心运动转换成传动轴的定轴运动。
传动轴总成的作用是把万向轴传递过来的马达动力传递给钻头，实现破碎岩石作业。
螺杆钻具的应用目前钻井用井下动力钻具有螺杆钻具、涡轮钻具、电动钻具三种，螺杆钻具具有良好的“硬特性”：转速随着钻具扭矩的增加而下降很少，同时又具有良好的“软特性”即通过橡胶的变形漏失泥浆来起缓冲、减震、过载保护的作用。
螺杆钻具以其良好的功率特性使它取代涡轮钻具成为最广泛使用的一种井下动力钻具，它与传统的转盘带动钻杆钻进相比有许多优点1、它可以增加钻头转数和钻头扭矩因而增加进尺率，缩短钻井周期。
2、井底直接提供动力，减少了钻杆底磨损和损坏。
3、可准确的侧钻、造斜、定向、纠偏。
4、可钻定向井、水平井、丛式井，显著提高钻井的经济效益。
螺杆钻具的应用市场非常广阔，随着高产井的开发、后期井的再生利用，薄油层的开采及土地资源政策的制约，定向井得到极大的推广，对螺杆钻具的需求不断增大，东亚、欧美地区许多油田进入后期开采需用定向井。
世界螺杆钻具研发新进展
世界螺杆钻具研发新进展螺杆钻具因具有较高的系统效率而日益受到重视。
目前，国、内外生产厂家对许多新型螺杆钻具进行了大量研究。
本文介绍了螺杆钻具的研发过程及螺杆钻具生产厂家，系统地分析了国内外螺杆泵的新技术、新工艺、新材料的研究进展。
针对目前存在的不足，指出了螺杆钻具的研发方向。
井下动力钻具主要有电动钻具、涡轮钻具、叶片钻具和螺杆钻具。
螺杆钻具也称为容积式马达（PDM），具有低速大扭矩的特征，整体长度约为4m~8m，是目前最广泛使用的一种井下动力钻具。
主要由旁通阀总成、马达总成、万向轴总成、传动轴总成和导向总成组成（图1）。
其核心部件马达总成主要是由偏心螺旋体的螺杆（转子）和呈螺旋面的衬套（定子）组成。
螺杆钻具是一种以钻井液为动力，把液体压力能转为机械能的容积式井下动力钻具。
当泥浆泵泵出的泥浆流经旁通阀进入马达，在马达的进出口形成一定的压力差，推动转子绕定子的轴线旋转，并将转速和扭矩通过万向轴和传动轴传递给钻头，从而实现钻井作业。
螺杆钻具作为井底动力装置，具有低转速、大扭矩、大排量等优点。
增加了钻头扭矩和功率，提高了进尺率；减少了钻杆和套管的磨损和损坏；可准确进行定向、造斜、纠偏；广泛应用于直井、水平井、丛式井和修井作业。
螺杆钻具研发进程美国在20世纪50年代中期开始研制螺杆钻具，1962年用于生产，有迪纳钻具（Dyna Drill）公司，纳维钻具（Navi Drill）公司和波斯钻具等。
目前，螺杆钻具的发展主要以美、英、法、苏联等国为代表。
国内螺杆钻具的研制起步较晚，从20世纪80 年代中后期形成一定规模到目前常规螺杆钻具已规格化、系列化，各主要生产厂家中大港、北京、德州等厂家产品已覆盖国内绝大部分市场。
在工作寿命、易损件耐磨性、特种螺杆的设计制造等方面与国外有一定的差距。
国内马达数一般为4级，不能完全满足水平井等一些特殊工艺的需要，短半径水平井钻井作业的钻具在国内尚属空白，作为短半径水平井的铰接马达，国内也只处于研究阶段。
螺杆钻具：前景“可望”又“可及”
…
…
Ｈ
｝ 装备 ・ 产品
ｂ ｕ ＆Ｐ ｔｏ ｈ ｍｉａ Ｍａｅ ｉＩ ｏ ｕ ｅ ｅ ｔ ｌ ｍ ｅ ｅｒ ｃ ｅ ｃ ｌ ｔｒ ａ Ｐｒ ｃ ｒ ｍ ｎ
曝 杆钻具 ■
， ，
文 ／ 存 祥 魏
螺杆 钻 具 因具有 较高 的 系统 效 率而 日益 受到重 视 。 目前 ，国 内外生产 厂 家对许 多新型 螺杆 钻 ！ 了大量 研 究。 本文 介绍 了 国 内螺 杆泵 的研 究进 展 ，针对 目前存 在 的不足 ，指 出了螺杆 钻 具 ｝ 行
占 目前 现状 具
国 内 螺 杆 钻 具 寿 命 一 般 都 在 粘 度 下 最 优 工作 状 态 时 定 、转 子 的 合 １ ０ ． ０ ｈ 间 ， 大 都 已 形 成 规 格 理过盈量 ；研究定 、转子摩擦产生 的 ｈ２ ０ 之 ０ － 、叶 片 钻 具 和 螺 杆 钻 具 。 螺 化 、 系 列 化 。 螺 杆 钻 具 从 ６ ｍｍ一 温 度 场 对 定 、转 子 线 型 及 过 盈 量 的影 占 具 ０ 也 称 为容 积 式 马 达 （ ＰＤＭ ）， ２ ４ ４ ｍｍ各 种 规 格 ，配 有 可 调 弯 壳 体 响 。 根 据 不 同 的橡 胶 材 料 、不 同 的工 氐速 大 扭 矩 的特 征 ，整 体 长 度 约 （ Ｋ ）、可 换扶 正器 ，基 本 能 够满 作 环 境 条 件 ，选 择 不 同 的 配 合 过 盈 Ａ Ｏ 丰 动 力钻 具 主要 有 电 动 钻 具 、 下
和 呈 螺 旋 面 的 衬 套 （ 子 ）组 近 年 来 ，通 过 国外 技 术 的 引进 ，许 多 加恶 劣 ，值得 进一 步研 究和探 讨 。 定 油 田和 厂 家 正 致 力于 螺 杆 钻 具 的 研 究 螺 ＃ Ｓ 具 的标 准 化 、 系列 化 ： 内 Ｔａ 国 累杆 钻 具 是 一 种 以 钻 井 液 为 动 并开始现场应 用和试验 。为满足大规 外 生 产 螺 杆 钻具 的 厂 家较 多 ， 目前螺 ：液 体 压 力 能 转 为 机 械 能 的容 积 模 工 业 应 用 的 需要 ，建 议 后 期 研 究 课 杆 钻 具 制造 和 质 量 检 测 没 有 统 一 的 标 巴 动 力 钻 具 。 当泥 浆 泵 泵 出 的泥 题 主 要 是 围绕 探 索 新 型 螺 杆 钻 具 、优 准 ，各制造 厂的螺 ＃ Ｓ 具结构参 数和 Ｔａ 圣旁 通 阀进 入 马 达 ，在 马 达 的进 选 螺 杆 钻 具 结 构参 数 、合 理 选 择 衬 套 工 作 参 数 不 相 同 ，产 品 的 互 换 性 相 当 形成 一 定 的 压 力 差 ，推 动 转 子 绕 与转 子 配合 过 盈 量 、智 能 化 控 制 、长 ｊ轴 线 旋 转 ，并 将 转 速 和扭 矩 通 寿命 高 效 平稳 运 行 、满 足 特 殊井 需 勺 甸轴 和 传 动 轴 传 递 给 钻 头 ，从 而 要 、扩 大应 用领域 等方面开展技术攻 ｌ 作业 。 占 井 关 。 经过 大 量 的 文 献 调 研 ，螺 杆 钻 具 差 ，造 成 现 场使 用 和 维 修 相 当不 便 ， 严 重 影 响 了 螺 杆 钻 具 技 术 优 势 的 发
螺杆钻具的应用现状及未来发展建议_李明谦
!专题综述#螺杆钻具的应用现状及未来发展建议李明谦 黄继庆(大港油田集团中成机械制造有限公司) 摘要 随着钻井工程的快速发展,螺杆钻具也有了长足的发展,目前国产螺杆钻具在国内市场已基本占有主导地位,较好地满足了我国钻井工程的需要,但还存在许多不足之处。
在重点介绍了我国螺杆钻具发展现状的同时,还指出了我国螺杆钻具存在的问题,并针对这些问题,提出了我国螺杆钻具今后的发展建议。
关键词 螺杆钻具 应用现状 发展建议 自20世纪80年代以来,随着钻井工程的快速发展,作为80年代石油工程三大技术(P DC钻头、MWD、井下动力钻具)之一的螺杆钻具[1]也有了长足的发展。
国产钻具走过了从无到有从弱到强的过程,国产螺杆钻具在国内市场基本上占有主导地位,较好地满足了国内钻井工程的需要,但国内钻具由于种种原因,还存在着许多不尽人意的地方,如寿命不稳定、钻具的选择性差及钻具管理混乱等。
因此,需要对钻具的整体情况进行分析,包括设计、制造、使用及钻具档案管理等全过程管理,找出差距,为解决螺杆钻具的问题指明方向,以实现国产钻具的再发展。
我国螺杆钻具的发展现状我国的螺杆钻具伴随着钻井工程的需要,适用领域不断扩大,已由起初的定向井、大位移斜井、水平井及一般直井,发展到近些年的大规模推广的直井复合钻井及河流穿越工程等领域。
螺杆钻具技术得到较大的发展,主要表现在:尺寸规格更加系列化,尺寸由 54mm扩至 286mm;性能参数更加细化,同一种规格有多种不同性能参数钻具适应不同钻井参数的需要;在结构上,不同结构适应不同的钻井方式;在钻井的寿命方面,优化后的钻具方案可满足不同工况的钻井需要等。
从钻具的4大部分的发展状况来看,具体反映了钻具整个发展情况。
11旁通阀总成近年来旁通阀总成结构未有大的发展,基本上是维持了阀体、阀心、阀套、弹簧及密封圈的结构。
问题是:阀总成本身经常开启,易造成阀心、阀套及阀体内侧过渡冲蚀,增加易损件更换频次。
21马达总成马达总成作为衡量螺杆钻具制造水平的核心部件,从引进之初,就作为各制造厂重点研发的对象,因此,发展相对较快,具体情况如下:(1)基本理论上还是延续万邦烈教授的理论[2],线型还是保持圆弧和原摆线的线型,虽有应用圆弧和短副内摆线的线型,但应用厂家很少。
国内外螺杆钻具的应用及发展趋势
国内外螺杆钻具的应用及发展趋势大港油田中成机械制造有限公司王春阳 吴爱民 李良君摘要 本文综述国内外螺杆钻具的近十多年来的行业水平及未来发展趋势，介绍了该技术的进展，基础理论与应用，介绍了国内外对螺杆钻具的设计制造技术水平，论述螺杆钻具的发展趋势，提出我国螺杆钻具研究方向。
主题词 螺杆钻具 发展趋势 设计 应用螺杆钻具的工作原理螺杆钻具是利用莫依诺原理以油基泥浆、浮化泥浆、及粘土泥浆等作动力液，把液体压力能转换为机械能的一种容积式井下动力钻具。
当泥浆泵产生的高压泥浆流经旁通阀进入马达时，转子在压力泥浆的驱动下绕定子的轴线旋转，马达产生的扭矩和转速通过万向轴和传动轴传递给钻头，从而实现钻井作业。
螺杆钻具由四大部分组成：旁通阀总成、马达总成、万向轴总成、传动轴总成。
旁通阀总成作用是通过其开启和关闭控制泥浆流向，从而控制马达的启动和停止，同时在起下钻时不使泥浆溢于井台。
马达总成一对由钢制左旋的转子螺杆在钢管内附着的橡胶衬套中共轭啮合形成的螺杆衬套幅，泥浆的压力推动转子转动，从而把压力能转换为机械能。
万向轴总成的作用是将转子的偏心运动转换成传动轴的定轴运动。
传动轴总成的作用是把万向轴传递过来的马达动力传递给钻头，实现破碎岩石作业。
螺杆钻具的应用目前钻井用井下动力钻具有螺杆钻具、涡轮钻具、电动钻具三种，螺杆钻具具有良好的“硬特性”：转速随着钻具扭矩的增加而下降很少，同时又具有良好的“软特性”即通过橡胶的变形漏失泥浆来起缓冲、减震、过载保护的作用。
螺杆钻具以其良好的功率特性使它取代涡轮钻具成为最广泛使用的一种井下动力钻具，它与传统的转盘带动钻杆钻进相比有许多优点1、它可以增加钻头转数和钻头扭矩因而增加进尺率，缩短钻井周期。
2、井底直接提供动力，减少了钻杆底磨损和损坏。
3、可准确的侧钻、造斜、定向、纠偏。
4、可钻定向井、水平井、丛式井，显著提高钻井的经济效益。
螺杆钻具的应用市场非常广阔，随着高产井的开发、后期井的再生利用，薄油层的开采及土地资源政策的制约，定向井得到极大的推广，对螺杆钻具的需求不断增大，东亚、欧美地区许多油田进入后期开采需用定向井。
等壁厚螺杆钻具在南海西部的首次成功应用
等壁厚螺杆钻具在南海西部的首次成功应用螺杆钻具等壁厚橡胶定子，是螺杆钻具产品中近几年开发的最新技术。
相比非等壁厚螺杆钻具定子，等壁厚的螺杆钻具定子衬套具有受力均匀、耐磨损、寿命长的特点。
在本次WZ12-8W-A6H井中用到等壁厚螺杆钻具，属于在南海西部钻井作业中的首次使用，作业过程中发现的问题及积累的经验对后续井作业具有一定的借鉴和参考意义。
标签：等壁厚；南海西部；首次使用1地质特征涠洲12-8油田中区构造特征为基底隆起背景上形成的披覆背斜構造。
地层倾角小，闭合幅度低，圈闭面积大，构造比较完整。
断层相对不发育，西南边的断层断距较小，且不控制沉积作用。
涠洲12-8油田中区下洋组一段油层沉积相为滨浅海临滨砂坝，本套储层的岩石类型以石英砂岩为主，少量海绿石及暗色矿物，砂岩粒级多为中细砂，部分为极细砂和粗砂，分选中等，泥质胶结属于特高孔特高渗储层，岩心物性：孔隙度29-41.2%，平均值36.9%，渗透率218-7367mD，平均值2423mD，测井物性：中～高孔、高～特高渗，孔隙度21.1-35.1%，平均值26.7%，渗透率109-5472mD，平均值1078mD。
下一段地面原油性质具有油质重、含蜡量高的特点。
X1I油组原油密度介于0.949～0.951g/cm3，属于重质油。
X1II油组原油密度为0.865～0.885g/cm3，介于轻质到中质油之间；X1I油组含蜡量为8.3%～8.7%，X1II油组含蜡量为11.2%～15.4%，均为高蜡原油。
涠洲12-8油田中区下一段为为未饱和油藏，具有粘度高、饱和压力低、地饱压差大、溶解气油比低的特点。
粘度：X1I油组地层原油粘度168.93mPa·s，粘度较高，X1II油组地层原油粘度9.22-9.6mPa·s，为中等粘度；饱和压力：0.221MPa～0.924Mpa；地饱压差：10MPa左右；溶解气油比：2～7m3/m3。
2钻具组合及钻井参数钻具组合为：Φ406.4mm牙轮钻头+Φ244.48mm导向螺杆钻具+Φ365.12mm 扶正器+Φ203.2mm浮阀接头（浮阀）+Φ203.2mm无磁钻铤+Φ203.2mm MWD+Φ203.2mm无磁钻铤+Φ203.2mm定向接头+Φ203.2mm震击器（挠性接头）+Φ203.2mm配合接头+Φ139.7mm加重钻杆7根+Φ139.7mm钻杆。
2024年螺杆钻具市场环境分析
2024年螺杆钻具市场环境分析1. 市场概况螺杆钻具是一种重要的石油钻采设备，主要用于石油勘探和生产过程中的钻井作业。
随着全球石油需求的不断增长，螺杆钻具市场也在不断扩大。
本文将对螺杆钻具市场的环境进行分析。
2. 市场需求全球能源需求的增长驱动了螺杆钻具市场的发展。
石油是目前全球最重要的能源资源之一，而螺杆钻具在石油勘探和生产过程中起到了至关重要的作用。
随着全球石油储量的逐渐减少，对于更高效的钻采设备的需求也越来越大。
3. 市场竞争螺杆钻具市场竞争激烈。
主要竞争者包括国内外的石油设备制造商和供应商。
这些竞争者不断推出新的技术和产品，以提升其在市场中的竞争力。
同时，一些新兴市场也在不断涌现，给传统的螺杆钻具市场带来了一定的冲击。
4. 市场发展趋势螺杆钻具市场发展趋势表现为以下几个方面：4.1 技术创新随着科技的不断进步，螺杆钻具行业也在不断进行技术创新。
新的钻井技术和设备的出现，提高了钻井效率和钻井质量，满足了不同地质条件下的钻井需求。
4.2 环保要求全球对环境保护的要求越来越高，石油行业也不例外。
螺杆钻具制造商和供应商需要不断提升产品的环保性能，降低对环境的影响。
4.3 地区发展差异不同地区的能源需求和钻采条件存在差异，导致螺杆钻具市场发展存在差异。
发达国家市场饱和，而新兴市场在能源开发方面的需求仍然强劲，给市场带来了发展的机会和挑战。
4.4 产业链合作螺杆钻具市场涉及地质勘探、钻井、生产等多个环节，各环节的合作与协同将成为市场发展的重要推动力。
钻具制造商、石油公司和服务商之间的紧密合作，将推动市场持续健康发展。
5. 我国螺杆钻具市场状况我国是全球最大的石油消费国之一，对螺杆钻具的需求日益增长。
我国的螺杆钻具市场竞争激烈，国内外企业均有一定市场份额。
随着我国对能源需求的增长，螺杆钻具市场仍有较大的发展空间。
6. 总结螺杆钻具市场在全球范围内具有较大的发展潜力，随着能源需求的增长和钻采技术的不断提升，市场将持续扩大。
2024年螺旋钻具市场发展现状
2024年螺旋钻具市场发展现状引言螺旋钻具作为一种重要的工具，在石油、天然气、地热等采矿行业中发挥着关键的作用。
本文将对螺旋钻具市场的发展现状进行分析和探讨。
市场规模与增长趋势近年来，全球能源需求的不断增长推动了螺旋钻具市场的发展。
特别是中国、美国和俄罗斯等地的大规模能源开发项目，为螺旋钻具市场提供了巨大的需求。
据市场研究机构的数据显示，螺旋钻具市场在过去几年内实现了稳定的增长。
预计未来几年内，该市场的规模将继续扩大，并且增长速度有望加快。
这主要归因于以下几个因素的影响。
首先，不断增长的能源需求驱动了螺旋钻具市场的扩张。
随着新能源的开发和传统能源的开采，对钻井工具的需求不断增长。
螺旋钻具作为一种高效稳定的工具，受到了能源行业的广泛关注和采用。
其次，不断进步的钻井技术促进了螺旋钻具市场的发展。
随着科技的不断进步，钻井技术得到了极大的改进和创新。
现代螺旋钻具具备更好的适应性和高效性，满足了复杂地质环境下的钻井需求。
最后，国家政策的支持也推动了螺旋钻具市场的发展。
许多国家为了加强能源独立性和能源安全，出台了一系列支持能源开发的政策。
这些政策为螺旋钻具市场的发展提供了有力支持。
主要市场参与者螺旋钻具市场的竞争激烈，拥有众多的参与者。
以下是一些主要的市场参与者：1.Schlumberger：作为全球领先的石油服务公司之一，Schlumberger在螺旋钻具领域拥有丰富的经验和技术优势。
2.Halliburton：Halliburton是另一家全球知名的石油服务公司，其在螺旋钻具市场上也具有一定的竞争优势。
3.Baker Hughes：Baker Hughes是一家全球性的石油服务公司，其在螺旋钻具行业有着广泛的产品线和服务网络。
4.National Oilwell Varco：作为螺旋钻具制造商，National Oilwell Varco在市场上拥有独特的竞争优势。
5.Weatherford International：Weatherford International是螺旋钻具市场上的一家重要参与者，其产品被广泛应用于全球各地的能源开发项目中。
螺杆钻具的研究进展及变化趋势
家 ，绝大部 分大 、 中曲率 半径水 平井 的定 向造 斜 和水平井 段都 靠螺 ： 具完成 ，以美 国 Ｅ ｓｍａ ｈ ｉ Ｊ 钻 ａｔ ｎＣ ｒ — ｓ
ｔｎ ｅ ｅ ｓｎ公 司 为 代 表 的 Ｎ ｒ ａ ｏ ｔ ｋ导 向钻 井 系 统 的 问 世 ，更 是 把 螺 杆 钻 具 的 发 展 推 向新 的 高 度 。我 国在 螺 杆 ｒ
长 江 大 学 学报 （ 然 科 学 版 ） ２ １ 自 ０ ０年 ９月 笫 ７卷 第 ３期 ：理 工 Ｊ ｕ ｎ ｌ ｆＹａ ｇｚ ｉｅｓｔ （ ｔＳ ｉＥ ｉ） ｏ ｒ ａ ｎ ｔｅＵｎｖ ｒｉ ｏ ｙ Ｎａ ｃ ｄ ｔ Ｓ ｐ ２ １ ｅ ． ０ ０， Ｖｏ． ． １７Ｎｏ ３： Ｓ ｉ＆ Ｅｎ ｃ ｇ
业 中 ，ቤተ መጻሕፍቲ ባይዱ压循 环 的钻 井液 流经 旁 通 阀进 人 马 达 ，在马达进 出 口处 形成 压 力差 推 动 马达转 子 旋转 ，万 向轴
把马达 转子 的行 星运动 中的 自转部 分传递 给传动轴 ，使传 动轴作定 轴转动 ，从 而驱动钻 头实施钻井 作业 。
２ 研 究 进 展
早在 ２ Ｏ世纪 ３ ０年 代 ，法 国工 程师 Ｒ ｎ ． ｎ ａ ｅ ｅ Ｍｏ ｅ ｕ就根 据 阿基 米 德 螺 旋 泵 的研 究 成 果设 计 了单 螺杆 泵 。美 国在 ５ ０年 代初 期就 开 始研 制螺 杆钻 具 ，美 国 Ｄ ｎ ｙ ａ公 司在单 螺杆 泵 的基 础上研 发了单螺杆 钻具
螺 杆钻 具 ，又 称 定 排 量 马 达 （ ｏ ｉｖ ｉ ｌｃｍｅ ｔＭｏｏ ，Ｐ Ｐ ｓ ｉｅ Ｄ ｓ ａ ｅ ｎ ｔｒ ＤＭ） ｔ ｐ ，是 一 种 容 积 式 井 下 动 力 钻 具Ⅲ 。螺 杆钻 具 因其转 速 适 当 、能 量 转化 效 率相 对较 高 、可靠 性好 而成 为 应用 最广 泛 的一种 井下 动力 钻
螺杆钻具的前沿技术
制造商 规格 / mm 头数比 扭矩 / （ N·m） 压降 / MPa 43 5 /6 250 4. 2 Bico 公司 54 5 /6 270 2. 9 60 5 /6 270 2. 9
构设计上通过增加马达头数增大螺距来实现， 以 6. 75ESX 为例，其定子长达 7. 6 m，但是实现了低转 速 （ 90 r / min） 和大扭矩 （ 14. 2 kN · m ） ； Hemidril 公司通过壳体薄壁结构设计增大马达动力输出，以 4. 8 级 165Hemidril 为例，转速为 60 ～ 130 r / min，额 定扭矩为 11. 45 kN·m。 后一种途径中，DuraMax 是 Baker Hughes 公司 研制的耐磨砺型定子橡胶， 用于 Baker Hughes 的 Ultra － HP 系列螺杆钻具，在不影响寿命的前提下， 可以有效提高机械钻速，在其现场试验中机械钻速 比常规橡胶提升了 93% ； NBR － HR 是 Dyna Drill 的耐磨砺型橡胶，在相同的规格长度下比常规橡胶 NBR － 1A 的扭矩提升了 30% 。 1. 2 小尺寸螺杆钻具 小尺寸螺杆钻具通常指外径不大于 80 mm 的 螺杆钻具 （ 见表 1 ） ， 是连续管作业的重要工具。 小尺寸螺杆钻具的加工不同于常规螺杆钻具 ，属于 精密机械加工范畴，工艺更为复杂，而在钻井施工 中目前的主要问题是微尺度下零件磨损太快 ，使用 寿命 太 短， 为 此 Robbins＆Myers 公 司 研 制 了 73 mm 等壁厚定子螺杆钻具。 在尺寸上， 目前世界最 小规格的螺杆钻具是 Roper Pumps 公司 31. 75 mm 螺杆钻具。
钻井新技术
螺杆钻具的前沿技术
李 萌 于兴胜 罗西超 黄衍福 刘
2023年螺杆钻具行业市场前景分析
2023年螺杆钻具行业市场前景分析随着国内油气开发技术的不断提高和新技术的应用，螺杆钻具行业呈现出快速发展的趋势。
作为油气勘探和开发的重要支柱之一，螺杆钻具行业市场前景广阔，主要表现在以下几个方面：一、需求增长潜力大随着国内油气勘探和开发工作的不断推进，螺杆钻具行业的需求量不断增长。
据统计，我国石油及天然气勘探开发的储量规模依然潜力巨大，未来几年内该行业的发展需求量将继续保持高速增长。
同时，我国也在不断开拓煤层气、页岩气等新的油气资源，这些资源的开发也将对螺杆钻具行业带来更大的需求。
二、市场集中度提高目前螺杆钻具行业市场上存在一定程度的竞争，但是由于技术门槛的不断提高和国家对行业环保要求的不断加强，其中具有一定竞争力的大型企业得到了更多的市场份额。
这种趋势将在未来继续加强，市场份额将被几家领先企业瓜分，进一步推进市场集中度提高。
三、技术含量不断提高随着油气勘探技术的不断提高和新技术的应用，螺杆钻具行业技术含量也不断提高。
新技术的应用，如钻井液技术、钻头技术、地震勘探技术等，将极大地提高钻井作业的效率和精度，同时也将促进螺杆钻具行业技术实力和市场竞争力不断提升。
四、进入国际市场的机遇螺杆钻具行业是国内著名的中高端装备制造行业之一，其产品在国际市场上备受青睐。
随着国内螺杆钻具行业的不断发展和技术提升，未来将具备更大的进入国际市场的机遇。
同时，国家也将加大对中外合作及国际市场的扶持力度，为行业的发展提供更多的支持。
总之，螺杆钻具行业市场前景广阔，具有稳定发展的趋势。
不过，行业内企业的发展也将面临很多挑战，如市场竞争加剧、技术创新加大、成本压力不断等。
行业企业应通过技术创新、产品升级、协同发展等多方面措施，实现自身的快速发展。
国内外螺杆钻具的现状和国内研究方向 - 副本(1)-57页文档资料
螺杆钻具
基
发
础
展
篇
篇
主要内容 螺杆钻具——基础篇
1.螺杆钻具的优点 2. 螺杆钻具原理、结构 3. 螺杆钻具的使用
lforient
螺杆钻具的优点
❖ 提高机械钻速，缩短建井周期，降低成本。 ❖ 减少钻杆磨损和动力传递损耗。 ❖ 准确造斜、定向、纠偏，提高工程质量。 ❖ 用于各类水平井、丛式井，提高钻井的经济效益。 ❖ 复合直井钻进，减少起下钻次数。 ❖ 缩短钻井周期，抑制对油气层的污染。
lforient
主要内容 螺杆钻具的应用现状——基础篇
1.螺杆钻具的优点 2. 螺杆钻具原理、结构 3. 螺杆钻具的使用
lforient
螺杆钻具原理、结构
1.螺杆钻具原理 2. 螺杆钻具结构
lforient
螺杆钻具原理
lforient
螺杆钻具原理、结构
1.螺杆钻具原理 2. 螺杆钻具结构
lforient
lforient
精确打到目的层的解决办法
1.缩短螺杆钻具的长度 2. 使用旋转导向系统 3. 使用近钻头仪器
lforient
缩短螺杆钻具的长度
❖
马达缩短3.4米
❖
马达缩短至3.4米
❖
95mm马达缩短至3.2米
❖
用于浅井稠油油藏
lforient
精确打到目的层的解决办法
1.缩短螺杆钻具的长度 2. 使用旋转导向系统 3. 使用近钻头仪器
近钻头测量马达
壳体
转子
定子
03弯角
0.至1.25固定弯角
旁通阀
马达动力节
马达动力节 转子＼定子
地面可调弯壳体
传感器和轴承节 伽玛
2024年螺杆钻具市场分析现状
螺杆钻具市场分析现状引言螺杆钻具是一种在石油和天然气勘探和生产中广泛使用的钻井工具。
螺杆钻具通过螺旋运动将钻头送入地下，用于钻探井口、提取钻取样品等作业。
本文将对螺杆钻具市场的现状进行分析。
1. 市场规模螺杆钻具市场在过去几年中取得了显著的增长。
根据市场研究报告，全球螺杆钻具市场在2019年的规模约为XX亿美元，并预计到2025年将达到XX亿美元。
这一增长主要受到石油和天然气产业的持续发展以及新的勘探项目的推动。
2. 市场驱动因素2.1 石油和天然气勘探项目增加全球对石油和天然气的需求仍然稳定增长，特别是在新兴经济体中的能源需求增加。
这推动了勘探项目的增加，进而促进了螺杆钻具市场的扩大。
2.2 技术进步螺杆钻具领域的技术创新不断推动市场增长。
新材料的引入、设计改进以及自动化技术的应用，提高了钻井作业的效率和安全性。
这些创新推动了市场的竞争，并为螺杆钻具行业带来了新的增长机遇。
2.3 环境意识的提高全球对环境保护和可持续发展的呼声越来越高，这对传统的石油和天然气行业产生了一定影响。
螺杆钻具作为一种相对环保、高效的钻井工具，在这一背景下受到了更广泛的应用。
政府部门和能源公司的环保要求推动了市场对螺杆钻具的需求增长。
3. 市场挑战3.1 市场竞争加剧螺杆钻具市场竞争激烈，主要供应商之间存在激烈的价格战和产品差异化竞争。
随着新的厂商进入市场，市场份额分布变得更加分散，这对现有供应商构成了一定的挑战。
3.2 石油价格波动螺杆钻具市场的发展与石油价格密切相关。
全球石油价格的波动和不确定性对市场预测和投资决策带来了风险。
石油价格的下跌可能导致勘探项目的减少，从而影响螺杆钻具市场的需求。
3.3 环境监管加强随着环保监管的加强，能源公司需要更高的环境责任和合规性。
这对于螺杆钻具供应商来说，意味着更严格的质量标准和环保要求。
这增加了供应商的成本，并可能对市场竞争力产生一定的影响。
4. 市场前景螺杆钻具市场在未来几年有望保持稳定的增长势头。
新型螺杆钻具的研发及发展方向
新型螺杆钻具的研发及发展方向摘要由于目前国内螺杆钻具制造技术水平的限制，再加上使用操作不当，造成螺杆钻具井下事故频发，由此带来了较大经济损失。
因此，如何采取有效的预防措施，最大限度地减少螺杆钻具井下事故发生，既是提高钻井经济效益的迫切要求，也是充分利用螺杆钻具潜在寿命的重要前提。
本文系统分析了螺杆钻具的发展方向，并对螺杆钻具有关实际问题提出了有益的建议。
关键词：螺杆钻具；发展现状；新型螺杆钻具；发展方向；研发建议1螺杆钻具结构及工作原理螺杆钻具主要由四大部件组成：旁通阀总成、马达总成、万向轴总成及传动轴总成，如图1所示。
其外部由旁通阀接头、马达壳体、万向轴壳体及传动轴壳体通过锥管螺纹依次相连，内部连接顺序是：马达转子的下端与万向轴相接，万向轴的下端与传动轴相接。
图1 螺杆钻具四大部件旁通阀总成位于马达总上端，当下钻时，钻柱内腔与钻柱外环空相通，钻柱外环空的钻井液进入钻柱内腔，起钻时，钻柱内腔的钻井液进入钻柱外环空，起到平衡钻柱内外压力平衡作用。
马达总成是螺杆钻具的核心机构，也是螺杆钻具的动力源。
马达由转子和定子两个部件组成，从马达的一端流到另一端时，推动转子在定子中转动，将液压能转换为机械能。
螺杆钻具的转子头数越多，转速越低，扭矩越大；头数越少，转速越高，扭矩越小。
万向轴总成主要有万向轴和万向轴外壳组成。
万向轴总成的作用是把转子的行星运动转换为传动轴总成的定轴转动。
它把马达和传动轴联成一体并把马达提供的转速和扭矩传递给传动轴及钻头。
传动轴总成是位于螺杆钻具的下端，传动轴总成的作用是将马达产生的旋转动力传递给钻头。
螺杆钻具以钻井液（或压缩气体）为动力，钻井液（或压缩气体）由钻杆进入螺杆钻具旁通阀总成后，使阀芯关闭，然后进入螺杆钻具马达总成，在马达进出口处形成一定压差推动马达的转子旋转，产生扭矩和转速，通过万向轴和传动轴总成传递到钻头上，达到钻井的目的。
2发展现状美国在50年代中期开始研制螺杆钻具，1962年用于生产，不同厂家生产的有迪纳钻具、纳维钻具和波斯钻具，其基本原理都是基于容积式马达，只是内部结构和技术参数有不同。
新型旋冲螺杆钻具力学研究与实验分析
新型旋冲螺杆钻具力学研究与实验分析2. 川庆钻探工程有限公司钻采工程技术研究院，710018。
)摘要：石油作为能源产业的重要支柱，对国家民生和建设至关重要。
作为国家经济发展的重要储备能源，油气的勘探开采必然会面临越来越复杂的地层条件。
随着井深的增加，岩石在地层围压的作用下，其硬度和强度都会明显增加。
这导致了钻头在破岩方面的效率不高，寿命降低，以及钻井速度大幅下降等一系列问题。
本文提出了一种新型螺杆式旋转冲击钻井工具，进行了结构设计，建立了工具井下动力学轴向振动模型，并通过室内实验验证了相关理论计算与模型的正确性。
研究结果对于今后相关钻井增速提效和工具研究等方面提供一定的参考价值。
关键词：螺杆钻具；旋转冲击；动力学模型；实验测试Mechanical research and experimental analysis of a new type of rotary punching screw drillYang Kun1, Liu Zhenglian1(1. Chuanqing Drilling Engineering Co., LTD. Xinjiang branch.2. Chuanqing drilling engineering Co., Ltd. drilling andproduction engineering technology research institute.)Abstract: As an important pillar of the energy industry, petroleum is of great importance to the people's livelihood and construction of the country. As an important reserve energy for national economic development, the exploration and exploitation of oil and gas will inevitably face more and more complicated formation conditions. Withthe increase of well depth, the hardness and strength of rock will increase obviously under the action of formation confining pressure. This has led to a series of problems such as poor drill bit efficiencyin rock breaking, reduced life, and a significant decrease in drilling speed. In this paper, a new rotary positive displacement drilling tool and its structure is designed, the downhole dynamic axial vibration modelis established, and the correctness of the theoretical calculation and model is verified by laboratory experiments. The results of this study provide some reference value for the future drilling growth and efficiency improvement and tool research.Key words: PDM; Rotary impact; Dynamic model; Experimental test1绪论常规钻井主要是利用转盘或井下动力钻具转动钻头来破碎井底岩石，这种钻进方法被称为“回转钻进”。
简述螺杆钻具的延伸及发展方向
简述螺杆钻具的延伸及发展方向一、概述螺杆钻具（PDM drill），是以钻井液为动力，把液体压力能转为机械能的容积式井下动力钻具。
当泥浆泵泵出的泥浆流经旁通阀进入马达，在马达的进、出口形成一定的压力差，推动转子绕定子的轴线旋转，并将转速和扭矩通过万向轴和传动轴传递给钻头，从而实现钻井作业。
作为石油钻井作业中的发动机，螺杆钻具充分发挥着极其重要的作用，采用螺杆钻具可以提高钻进速度，减少起下钻次数，精确打到目的层，减少调整控制时间等。
随着钻井技术的成熟和发展，基于螺杆钻具的近钻头测量系统、螺杆状态实时监测系统、自发电螺杆以及双螺杆旋转导向系统逐渐被研制出来，使螺杆在动力强劲的基础上得以功能延伸和发展。
二、螺杆式近钻头测量系统近钻头测量系统，在最接近钻头的位置测量井斜角、温度、伽玛和转速等数据，并可扩展增加钻压、扭矩等参数，传统的近钻头测量组装在钻头与螺杆之间，采用无线短传技术将近钻头测量数据发送到与螺杆上端MWD相连的接收短节上，再通过MWD将数据传输到地面进行检测。
螺杆式近钻头测量系统将伽马、井斜等测量单元内置到螺杆定子中，采用FSK单总线通信方式将数据与MWD连接，大大提高了通信的可靠性。
另外，因为螺杆与钻头之间未增加钻铤，钻具的造斜率不受影响，且降低了钻具断裂的风险，提高了钻井的安全性。
螺杆式近钻头测量系统，在不改变原有螺杆钻具长度的基础上，集成了动力钻进与近钻头测量双重功能，使螺杆钻具这台粗重的发动机具有一双“慧眼”，为钻井工程提供动力也指明方向。
三、自发电螺杆技术随着钻井工程的需求不断增加，井下测量参数日益增多，因此供电成为迫切需要解决的问题。
采用电池供电不仅需要设计多种便于拆卸与维护的电池仓，还造成资源浪费和环境污染。
泥浆涡轮发电机在一定的程度了解决供电问题，但转子转速与其自身形状和泥浆排量相关，且冲刷严重，另外其安装位置与螺杆较远，实现其给螺杆钻具上的测量单元供电比较困难。
自发电螺杆，利用螺杆转子转动，通过挠性轴或拨叉结构消除转子的公转后与发电机连接发电，可为MWD无线随钻测量系统及螺杆式近钻头测量系统提供电能，从而解决了使用电池而带来的浪费和环境污染问题。
国内外螺杆钻具行业发展现状及研发进展分析
国内外螺杆钻具行业发展现状及研发进展分析一、国内外螺杆钻具发展——美国从20世纪50年代开始研制螺杆钻具，并于1957年由美国W.Clark生产了第一台井下工作用马达，这是世界上第一只井下马达，取名“迪纳钻具（Dyna-Drill）”，它是一只单双头的螺杆钻具。
1962年，美国生产出了可以用于现场钻井的螺杆钻具。
接着，俄罗斯于1966 年制造出了新型的螺杆钻具，其样机瓣比为9/10，它是△型螺杆钻具的前身。
在俄罗斯公开新型瓣比的钻具后，美国的斯伦贝谢公司于1975年生产出了瓣比为5/6 的螺杆钻具，并命名为“georotor”。
之后，美国的Baker 公司和Eastman-whipstock公司，还有西德Christensen 公司，都先后研制出了新型的螺杆钻具，并命名为“纳维钻具（Navi-Drill）”。
20世纪90年代，俄罗斯D型螺杆钻具得到了发展，但是随后不久就将制造的许可证转让给了法国的公司和英国的公司，并命名为“Drilex”。
随后的一段时间，出现了各种各样的螺杆钻具，它们只是结构不相同，相互之间的原理都相同，竞争更加激烈，在这种市场竞争出现的情况下，螺杆钻具在质量和结构上进一步提升，寿命也进一步延长。
一开始，螺杆钻具的寿命仅仅30～40h，到了20 世纪80年代，螺杆钻具的使用寿命延长到了100h，而现在的螺杆钻具基本上可以维持在300h以上；之后，贝克休斯生产的螺杆钻具，其最长使用寿命为累计使用高达1000h。
如今，螺杆钻具的生产厂家集中在加拿大和美国，虽然俄罗斯对螺杆钻具的研究较早，然而因为涡轮钻具的技术比螺杆钻具的技术更成熟，因此，在很长一段时间都是涡轮钻具占主导地位，而后随着螺杆钻具的大力发展，其已经可以与涡轮钻具展开竞争。
如今的螺杆钻具技术已经被国外的几家大公司所垄断。
目前，欧美国家主要从事螺杆钻具制造的大公司有ANADRILL（美国）、Baker Hughse 公司、Schlumberger、Halliburton、NATIONAL OILWELL Inc（美国）、Neyrfor-Weir Ltd（法英跨国经营）、DRECO（加拿大）、Telco （美国），其他以生产螺杆钻具为主业的公司有DRILL MOTOR SERVICES 公司和DANA-DRILL 公司。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

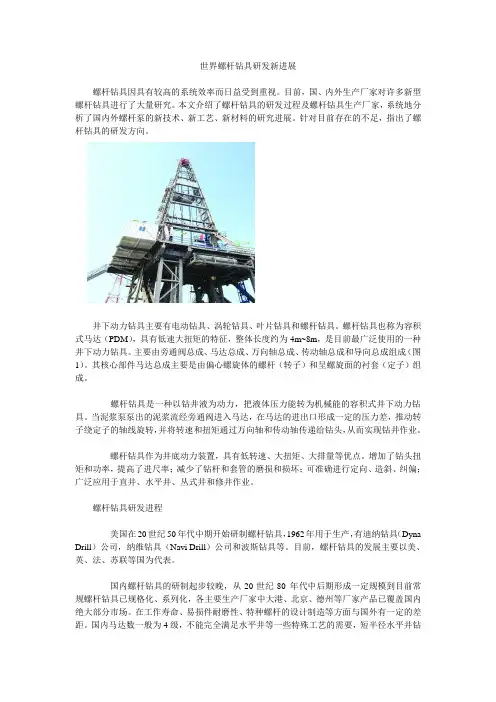

世界螺杆钻具研发新进展
螺杆钻具因具有较高的系统效率而日益受到重视。
目前，国、内外生产厂家对许多新型螺杆钻具进行了大量研究。
本文介绍了螺杆钻具的研发过程及螺杆钻具生产厂家，系统地分析了国内外螺杆泵的新技术、新工艺、新材料的研究进展。
针对目前存在的不足，指出了螺杆钻具的研发方向。
井下动力钻具主要有电动钻具、涡轮钻具、叶片钻具和螺杆钻具。
螺杆钻具也称为容积式马达（PDM），具有低速大扭矩的特征，整体长度约为4m~8m，是目前最广泛使用的一种井下动力钻具。
主要由旁通阀总成、马达总成、万向轴总成、传动轴总成和导向总成组成（图1）。
其核心部件马达总成主要是由偏心螺旋体的螺杆（转子）和呈螺旋面的衬套（定子）组成。
螺杆钻具是一种以钻井液为动力，把液体压力能转为机械能的容积式井下动力钻具。
当泥浆泵泵出的泥浆流经旁通阀进入马达，在马达的进出口形成一定的压力差，推动转子绕定子的轴线旋转，并将转速和扭矩通过万向轴和传动轴传递给钻头，从而实现钻井作业。
螺杆钻具作为井底动力装置，具有低转速、大扭矩、大排量等优点。
增加了钻头扭矩和功率，提高了进尺率；减少了钻杆和套管的磨损和损坏；可准确进行定向、造斜、纠偏；广泛应用于直井、水平井、丛式井和修井作业。
螺杆钻具研发进程
美国在20世纪50年代中期开始研制螺杆钻具，1962年用于生产，有迪纳钻具（Dyna Drill）公司，纳维钻具（Navi Drill）公司和波斯钻具等。
目前，螺杆钻具的发展主要以美、英、法、苏联等国为代表。
国内螺杆钻具的研制起步较晚，从20世纪80 年代中后期形成一定规模到目前常规螺杆钻具已规格化、系列化，各主要生产厂家中大港、北京、德州等厂家产品已覆盖国内绝大部分市场。
在工作寿命、易损件耐磨性、特种螺杆的设计制造等方面与国外有一定的差距。
国内马达数一般为4级，不能完全满足水平井等一些特殊工艺的需要，短半径水平井钻
井作业的钻具在国内尚属空白，作为短半径水平井的铰接马达，国内也只处于研究阶段。
螺杆钻具生产厂商及产品性能
目前国外螺杆钻具的生产厂家主要集中在美国和加拿大。
西方国家从事螺杆钻具制造的公司主要有：Baker Hughse 公司、Telco（美国）、DERCO（加拿大）、ANADRILL（美国），National Oilwell Inc （美国）、Nryrfor-Weir Ltd （法英夸国联营）、Simth公司以及DANA-DRILL公司、DRILL MOTOR SERVICES 公司。
另外还有许多研究机构像苏联VNIIBT、вниивт彼尔姆分院、法国石油研究院（IFP）。
国外螺杆钻具寿命一般都在200h~300h以上，主要以美国的产品为代表，著名的品牌有Dyna-Drill、Navi-Drill、Power Park、Speey-sun、д型钻具。
Anadrill公司的螺杆钻具自1991年问世以来，采用了先进技术，是当今最好的马达，螺杆钻具的外径从73mm~287.5mm可选。
目前国内生产螺杆钻具的厂家有十多个，主要有大港油田中成公司、北京石油机械厂、德州石油机械厂、贵州高峰机械厂、天津立林石油机械有限公司及山东潍坊等，研究机构有中国石油大学（华东）、中国科学技术研究院、北京石油勘探开发研究院、西南石油大学等。
国内螺杆钻具寿命一般都在100h~200h之间，也已形成规格化、系列化。
螺杆钻具从ф60mm~244mm各种规格，配有可调弯壳体（AKO）、可换扶正器，基本能够满足国内各种钻井、修井作业。
国外螺杆钻具研发进展
随着螺杆钻具研发技术水平的提高，加之新材料、新工艺的不断涌现，螺杆钻具的泵体技术发展较快，出现了以下几类能够解决专项问题、满足不同需要的螺杆钻具。
长寿命螺杆钻具Dyna-Drill 公司成功研制出硬对硬的PDC止推轴承用于F2000型螺杆钻具，使传动轴总成的寿命得到很大的提高，使用寿命可达200~300h。
国内由于马达寿命和传动轴寿命短，造成螺杆钻具寿命在100~200h。
低速大扭矩螺杆钻具这种螺杆钻具的低速大扭矩特性将很好地配合牙轮钻头和PDC钻头的改进、能够有效地延长钻头的使用寿命和增加机械钻速。
可通过多种结构来实现，其中典型的结构有3种：①加长马达，也称多级马达。
就是把动力段加长，使马达的输出扭矩增加。
贝克・休斯公司生产的XL系列加长马达在许多国家和地区得到应用。
②串联多级马达（DPS-PDM）。
串联马达的动力段总成增加了一节动力段，中间用一钛挠性轴相连，使马达输出的扭矩和功率增加。
③多头螺杆，加拿大的DRECO公司TRGDRILL型螺杆钻具由单头螺杆与行星齿轮减速器和支撑节组成，在保持高的马达效率的同时，实现低速大扭矩。
中空转子马达大斜度井和水平井需要大排量洗井以利于清砂，实心转子马达额定排量小，中空转子的额定排量可以提高20%以上。
北京石油勘探开发研究院研制出一种带
稳流阀的中空螺杆，这一特别设计的稳流阀改善了普通中空螺杆钻具过载时严重丢转的问题，提高了钻具的抗过载能力和水功率利用率。
等壁厚螺杆钻具橡胶衬套厚薄不均，螺杆钻具定子在工作时，容易导致定子过早失效，从而缩短了螺杆钻具的使用寿命，通过合理改变定子壳体的形状，使定子橡胶层薄且均匀，以克服常规螺杆钻具定子技术的不足，能有效地改善螺杆钻具的工作环境，提高其使用寿命。
与常规螺杆钻具相比，等壁厚螺杆钻具的泵体短、扭矩小、易于洗井。
该型钻具具有以下优点：散热效率提高、橡胶溶胀、热胀均匀、适应范围更广、结构更加优化、整体质量更轻。
导向钻井系统用螺杆钻具导向钻井系统所用井下马达主要有带衬垫的弯外壳螺杆钻具、双倾万向螺杆（DTU）等，这些马达与随钻测量系统（MWD）、聚晶金刚石钻头配合在一起，进行长时间地钻井并实时收集井下情况，保证井眼沿设计轨道钻到目的层。
Anadrill 公司研制的地面可调弯壳体螺杆钻具寿命长达1000h。
开环/闭环系统中用定向螺杆钻具国外出现了井下可调螺杆钻具，井下调螺杆钻具的应用分两种类型，一是地面遥控可调角度型，另一种是井下自动调整系统。
贝克休斯公司成功开发的AutoTrak旋转闭环钻井系统采用在井下马达上安装导向肋与近钻头MWD相配合实现导向功能，与可调弯壳体配套出现了可换扶正器的螺杆钻具，使扶正器的形状、尺寸可以根据钻井需要在井口改变，目前还出现了在井下可调尺寸的扶正器。
直井钻进用螺杆钻具贝克休斯INTEQ公司开发的VeriTrak直井钻井装置成功的将直井用高能螺杆钻具与垂直倾角精确到0.1°的近钻头MWD组合在一起，已在地中海地区、意大利、南美洲和墨西哥深水区等世界许多地区得到应用。
PDC钻头与直螺杆钻井技术在我国也得到推广应用，这种专门用于直井钻进的螺杆钻具在提高钻进速度的同时能够很好的纠斜和避免井下事故的发生。
取芯用螺杆钻具螺杆钻具专门用于地质勘探钻井的取芯作业。
德国已研制出螺杆钻具取芯系统（KIBM），我国也很早就研制出取芯专用螺杆钻具。
近期，大港油田中成公司生产的螺杆钻具在中国大陆科钻1井中应用于“绳索取芯+螺杆马达+液动锤三合一”取芯技术中，取得了良好的效果。
空气螺杆钻具空气螺杆钻具是专为空气钻井设计的一种马达。
国外主要是贝克休
斯公司有能力生产空气螺杆钻具。
国内中国石油勘探开发研究院钻井所、北京石油机械厂2002年共同研制了K7LZ120×7.0空气螺杆钻具样机。
当年7月在河北遂州成功进行了空气螺杆钻具的模拟钻井试验，结果表明试验样机完全符合设计要求，同时克服了“飞车”、“难启动”等技术难点。
国内螺杆钻具研发建议
我国对螺杆钻具的研制起步较晚，螺杆钻具应用仍处于初级阶段。
近年来，通过国外技术的引进，许多油田和厂家正致力于螺杆钻具的研究并开始现场应用和试验。
为满足大规模工业应用的需要，建议后期研究课题主要是围绕探索新型螺杆钻具、优选螺杆钻具结构参数、合理选择衬套与转子配合过盈量、智能化控制、长寿命高效平稳运行、满足特殊井需要、扩大应用领域等方面开展技术攻关。
经过大量的文献调研，螺杆钻具的研究工作主要可从以下几个方面来进行：
螺杆钻具结构参数优化主要研究螺杆钻具定子在不同压力、转速、流量等条件下的受力状态和变形规律，以及材料对变形规律、使用寿命的影响；螺杆钻具转子在不同压力、转速、流量等条件下的受力状态和变形规律，以及材料对变形规律、使用寿命的影响；使定、转子具有良好的力学性能及较好的工作性能。
结构参数的好坏会影响钻具的压力和密封性能，也会影响定子衬套的工作寿命。
衬套与转子合理配合过盈量研究螺杆钻具在不同扬程、不同钻井液粘度下最优工作状态时定、转子的合理过盈量；研究定、转子摩擦产生的温度场对定、转子线型及过盈量的影响。
根据不同的橡胶材料、不同的工作环境条件，选择不同的配合过盈量。
扩大螺杆钻具应用范围研制非油气井用螺杆钻具具有重要的意义，如煤层气井抗腐蚀螺杆、地热井抗高温螺杆等。
非油气井的井下工作环境更加恶劣，值得进一步研究和探讨。
螺杆钻具的标准化、系列化国内外生产螺杆钻具的厂家较多，目前螺杆钻具制造和质量检测没有统一的标准，各制造厂的螺杆钻具结构参数和工作参数不相同，产品的互换性相当差，造成现场使用和维修相当不便，严重影响了螺杆钻具技术优势的发挥。
因此，有必要实现标准化和系列化，从而提出螺杆钻具生产制造、质量检测标准，提供螺杆钻具定子材料以及特殊材质标准、型号等。
