探火装置工作原理
TH-BWSN探火管式灭火装置
TH-BWSN探火管式灭火装置说明书保定博为世能电气有限公司1.1系统简介探火管式灭火装置是近几年从国外引进并发展起来的一种灭火装置，是一套简单、低成本且高度可靠的独立自动探火、启动、灭火系统。
该装置采用柔性可弯曲并且有可靠恒定温度爆破点的探火管作为火灾报警或启动部件，同时探火管还可兼做灭火剂输送及喷放管道（直接式）。
探火管内贮存一定压力气体，一旦发生火灾，探火管在一定温度下受热爆破，探火管内失压，受探火管内部压力控制的容器阀由于探火管失压开启，容器阀灭火剂出口再通过火探管或释放管喷放出来灭火。
探火管式灭火装置不需要电源及传统灭火报警控制部件，从而降低成本及安装难度，大大提高了装置的可靠性，避免了电控部件的干扰误动作；另外传统固定灭火装置针对整体防护空间进行火灾探测，因而针对性不强，火灾探测相应速度慢，灭火剂大量浪费且灭火效果不佳，探火管灭火针对性强，可以铺设到可能着火点的设备、仪器内部，以最快、最省的方法，对着火点实施灭火，反应速度快，效果佳、灭火剂用量少，对人身不会起到伤害。
1.2应用范围探火管式灭火装置解决了困扰消防行业已久的电气设备、控制箱柜、配电板等容易发生火患的小空间的防火问题。
目前该装置在国内已广泛应用于电力、通讯、广电、石化、铁路等系统，并积累了大量成功经验。
1.2.1适用扑救下列场所火灾：●广播电视发射塔内的微波机房、分米波机房、配电室和不间断电源室、通讯基站；●通讯系统的程控交换机房、控制室和信令转接点室；●发电厂、变电站的控制室、电子设备间、计算机房、继电器室、变配电间；电缆交叉、密集及中间接头等部位；●风机发电机头配电柜、电梯控制柜、带槽盒的电线电缆槽或桥架；●其他场所相对密闭外壳的特殊或重要机柜设备。
1.2.2适用扑灭的火灾类型●灭火前可切断气源的可燃气体灭火；●甲、乙、丙类液体火灾或石蜡、沥青等可融化的固体火灾；●固体表面火灾及棉毛、织物、纸张等部分固体深位火灾；●电气火灾。
探火管技术原理及应用要点浅谈
探火管技术原理及应用要点浅谈摘要：探火管感温自体灭火装置是我国近几年研发的一种比较简单的、可靠的、及时的、独立的探火灭火装置，简称为探火管灭火装置。
此灭火装置使用的是柔性的，可以弯曲的探火管作为探测报警部件，同时这种探火还可兼做灭火剂的输送以及喷放管道。
探火管的布置比较简便可以将其放在离潜在火源最近的位置，若火灾发生探火管受热会直接爆裂并释放出灭火剂灭火。
本文对探火管技术原理与应用进行了简要的分析。
关键词：探火管技术；原理；应用1探火管技术的发展2000年，探火管灭火装置产品引入中国，我国的消防技术人员开始逐步接触探火管灭火装置产品并对灭火管的基本性能、灭火管工程的设计以及使用范围等进行了详尽的研究。
在2008年以后公安部就对此进行立项并积极的开展了对该种装置的应用的研究同时起草了灭火管产品的标准，我国工程建设标准化协会也编写了该装置的设计规程，并编写了该装置在我国推广使用的理论依据。
2010年公安部消防产品合格评定中心颁布了首个用于探火管装置的认定规范，进一步为该装置的使用提供了质量保证。
2探火管基本原理（1）探火管：可自动探测火灾、传递火灾信息，启动灭火装置并能输送灭火剂的充压非金属软管。
（2）探火管灭火装置：采用探火管探测并能启动的预制灭火装置。
（3）直接式探火管灭火装置：探火管作为火灾探测、装置启动、灭火剂释放部件的探火管灭火装置。
（4）间接式探火管灭火装置：探火管作为火灾探测及启动部件，释放管、喷头作为灭火剂释放部件的探火管灭火装置。
（5）释放管：仅用于输送灭火剂的管道。
（6）防护区：满足全淹没方式灭火要求的有限封闭空间。
（7）全淹没灭火：在规定的时间内，向防护区噴放设计用量的灭火剂，并使其均匀充满整个防护区的灭火方式。
基本原理：直接式探火管灭火装置，探火管在一定温度范围内自动爆破喷射气体灭火剂或传递火灾信号的充压非金属软管，将探火管置于靠近或在火源最可能发生处的上方同时依靠沿探火管的诸多探测点线型进行探测。
火探气体灭火原理
概述火探(FireDeTec)管式气体灭火系统（以下简称火探系统）是消防行业的一个创新发明。
它是一种结构简单、低成本且高度可靠的独立自动灭火系统，它无需任何电源，无需专门的烟、温感探测器，无需复杂的设备及管线，仅利用自身储压，依靠一根经充压的火探管及一套火探瓶组就能快速、准确、有效地探测及扑灭火源，集报警和灭火于一体，将火患扑灭在最初阶段。
既可大幅度降低工程造价，也可降低每次灭火的费用，并且不会对人员造成任何伤害。
采用火探系统，可由原来对较大封闭空间的房间保护改为直接对各种较小封闭空间的贵重设备进行保护。
火探系统的发明和成功使用引起了国际消防界的广泛注意，该项发明已在很多国家包括中国获得了发明专利，并已通过中国公安部法定的"国家固定灭火系统和耐火构件质量监督检验中心"的检测。
在国际上该系统获得了美国FM、法国国家防御及保护中心（CNPP）、英国THE LOSS PREVENTION COUNCIL（LPC）、英国劳氏船级社、德国营利事业监督局（BAM）等等许多机构认可，在世界各地许多行业和领域得到广泛的应用。
目前，火探系统正以每年40%的增长速度在各行各业普及。
火探管式气体灭火系统是一种新型的非电自启动灭火系统，解决了困扰消防行业已久的对电器设备、控制箱、配电板等易发生火患的空间的防火问题。
在国内已广泛应用于电力、石化、通讯、广电、铁路等系统，积累了大量成功经验。
无论安放易燃设备的地方已装或未装消防系统，"火探(FireDeTec)管式气体灭火系统"都能提供更快、更可靠、更经济的保护。
因此，信任“火探系统”等于为您的财产提供了更安全的保障。
◎技术特性火探系统的工作原理火探系统由装有灭火剂的压力容器、容器阀、充压的火探管和/或灭火剂释放管等组成。
应用中将火探管置于靠近或在火源最可能发生处的上方，同时，依靠沿火探管的诸多探测点（线型）进行探测。
一旦着火时，火探管在受热温度最高处被软化并爆破，将灭火介质通过火探管本身(直接系统)或喷嘴(间接系统)释放到被保护区域。
探火管式感温自启动灭火装置PPT简介
9
动 灭火 装 WZ-QT-24EJ/SS
φ 6*1
24
置
WZ-QT-45EJ/SS (170±10） φ 6*1
45
℃
七 氟 丙 WZ-QT-3QZ/SS
φ 6*1
3
烷探火管 式 感温 自 *WZ-QT-6QZ/SS
启动灭火
φ 8.4*1.
6
2
装
置 WZ-QT-12QJ/SS
φ 6*1
12
10L
4
直接式
15L
6
40L
16
间接式
80L
30
10L
4.3
直接式
10L
8.6
40L
17 间接式
四、与传统灭火系统比较
比较 内容
传统气体灭火系统
防护 对象
较大的封闭空间作为防护区。如 将整个房间、电缆夹层等作为防 护区
施工复杂，工期长
管路、管线复杂
须设专用储瓶间
感温、感烟探测器一般设置在房 施 工 间顶板（或吊顶）下，距火灾危 安 装 险部位较远
2.容器：用 ●公称工作压力：15MPa。
3.容器阀： ●采用铜合金制造。 ●设有安全泄放装置。 ●采用特殊密封结构，正常二次充装灭火剂无 需更换任何零件。
4.压力表： ●安装在探火管尾端，用来检查装置的泄
露情况。 ●压力表额定压力：1.2MPa。
装置主要部件：
1.探火管：是一种高分子聚合物材料制成的柔性 感温管材，充压后在一定温度范围内 爆破，喷射灭火药剂或传递火灾信号。
●材 料：外径为Φ 6&Φ 8.4mm，内径为 Φ 4&Φ 6mm的非金属软管。
●低温要求：置于-20℃的环境温度中应无脆 裂现象。
火探管式灭火装置原理
火探管式灭火装置原理以火探管式灭火装置原理为标题，本文将介绍火探管式灭火装置的工作原理、结构组成和应用场景。
一、工作原理火探管式灭火装置是一种自动灭火装置，其工作原理基于火焰的热辐射特性。
当火焰燃烧时，会产生大量的热辐射，这些热辐射会被火探管感应到。
火探管是一种温度感应器，其内部装有灵敏的温度传感器，一旦传感器检测到高温，就会触发灭火装置的启动机制。
二、结构组成火探管式灭火装置由火探管、灭火剂供给装置和控制装置三部分组成。
1. 火探管：火探管是火探管式灭火装置的核心部件，通常由金属材料制成，内部填充着灵敏的温度传感器。
当火焰的热辐射达到一定程度时，火探管内的温度传感器会感应到高温并传递信号。
2. 灭火剂供给装置：灭火剂供给装置是用来提供灭火剂的部件，通常由灭火剂储存罐、喷嘴和管道组成。
当火探管感应到高温信号后，控制装置会启动灭火剂供给装置，将灭火剂通过喷嘴喷射到火源位置，实现灭火的目的。
3. 控制装置：控制装置是火探管式灭火装置的核心控制部分，主要由温度传感器、控制电路和执行器组成。
温度传感器用于感应火焰的高温信号，控制电路负责处理传感器信号并发出控制指令，执行器则负责启动灭火剂供给装置。
三、应用场景火探管式灭火装置广泛应用于各种易燃易爆场所，如工厂车间、仓库、油库、发电厂等。
它可以及时感应到火源的存在并启动灭火装置，有效地防止火灾事故的发生和蔓延，保护人们的生命财产安全。
火探管式灭火装置具有以下几个优点：1. 自动感应：采用火探管感应火焰的高温信号，无需人工干预，能够及时、准确地发现火灾。
2. 快速灭火：一旦火探管感应到高温信号，控制装置能够迅速启动灭火剂供给装置，实现快速灭火。
3. 可靠性高：采用专业的控制装置和执行器，保证了装置的稳定性和可靠性。
4. 适应性强：灭火剂种类多样，可以根据不同场所和火源的特点选择合适的灭火剂。
总结一下，火探管式灭火装置利用火焰的热辐射特性，通过火探管感应到火源的高温信号，并启动灭火剂供给装置进行灭火。

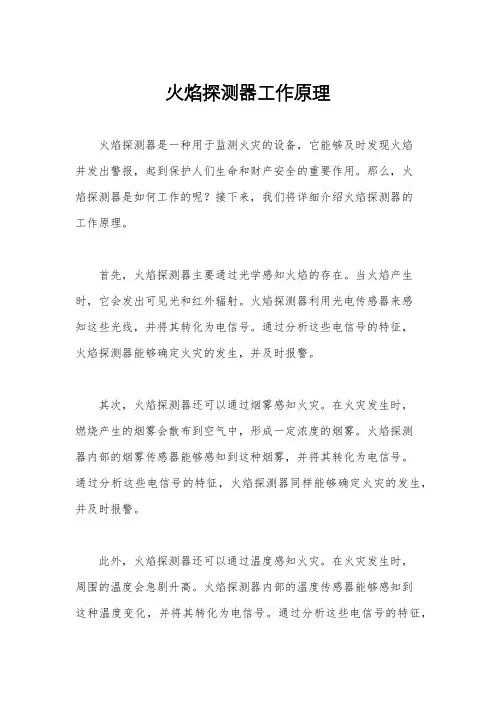

火焰探测器工作原理
火焰探测器工作原理火焰探测器是一种用于监测火灾的设备，它能够及时发现火焰并发出警报，起到保护人们生命和财产安全的重要作用。
那么，火焰探测器是如何工作的呢？接下来，我们将详细介绍火焰探测器的工作原理。
首先，火焰探测器主要通过光学感知火焰的存在。
当火焰产生时，它会发出可见光和红外辐射。
火焰探测器利用光电传感器来感知这些光线，并将其转化为电信号。
通过分析这些电信号的特征，火焰探测器能够确定火灾的发生，并及时报警。
其次，火焰探测器还可以通过烟雾感知火灾。
在火灾发生时，燃烧产生的烟雾会散布到空气中，形成一定浓度的烟雾。
火焰探测器内部的烟雾传感器能够感知到这种烟雾，并将其转化为电信号。
通过分析这些电信号的特征，火焰探测器同样能够确定火灾的发生，并及时报警。
此外，火焰探测器还可以通过温度感知火灾。
在火灾发生时，周围的温度会急剧升高。
火焰探测器内部的温度传感器能够感知到这种温度变化，并将其转化为电信号。
通过分析这些电信号的特征，火焰探测器同样能够确定火灾的发生，并及时报警。
综上所述，火焰探测器主要通过光学感知、烟雾感知和温度感知火灾的发生，从而及时发出警报。
这种多重感知的设计，大大提高了火灾监测的准确性和可靠性，能够更好地保护人们的生命和财产安全。
总之，火焰探测器的工作原理是基于光学感知、烟雾感知和温度感知火灾的发生，并通过分析电信号的特征来确定火灾并发出警报。
它的工作原理简单而有效，为火灾的及时发现和报警提供了重要保障，对于人们的生命和财产安全具有重要意义。
希望本文能够帮助大家更好地理解火焰探测器的工作原理，提高火灾防范意识，保障人们的生命和财产安全。
船舶几种火警探测器的原理
船舶几种火警探测器的原理火警探测器是火灾报警系统的检测单元。
它是根据火灾前兆的物理现象（发热、冒烟等）制成不同类型的探测器。
船上常用的有热效应式和感烟式两类。
1．热效应式火警探测器热效应式也称感温式火警探测器，主要用于住室、走廊、控制室等舱室较小的场所。
感温式探测器有定温式和温升式两种，如图5-2-10 所示。
（1）定温式火警探测器定温式火警探测器采用低熔点的金属丝或双金属片（由膨胀系数不同的两种金属压制而成）制成。
火灾前温度会升高，当温度达到设定值时，低熔点的金属丝被熔断或者双金属片受热弯曲使触点断开，进而送出火警信号。
它们分别如图（a）、（b）所示。
（2）温升式火警探测器它根据温度升高的变化率来检测火情，当监视点的温度升高变化率超过5.5℃／min 时，探测器动作，发出火警信号。
温升式火警探测器由测量气室 1、波纹膜片 2 及电触点 3 组成，见图（c）。
当发生火灾时，监视点温度快速升高，使测量气室内膨胀的气体来不及从小孔泄放，其压力升高，波纹膜片下弯，使动触点与静触点闭合发出火警信号。
2．感烟式火警探测器感烟式火警探测器常用的有感烟管式和离子感烟式两种。
主要用于大舱容（如货舱）的火灾探测。
（1）感烟管式火警探测器它由集烟管 1、抽风机 2、光源 3、测量光电池 4、基准光电池 5 和检测电路6 组成，如图所示。
它是利用烟雾的遮光性质来测定集烟管内的烟雾密度的。
检测时，由抽风机抽取大舱内的气体经集烟管排出，光源经透镜变成平行光分别照射在光电池4 和5 上。
当气体中的烟雾密度增加时，烟雾的遮光作用加强，使测量光电池所接受到的光照度减弱，测量光电池产生的电流减小，而基准光电地产生的电流保持不变，把这两个电流信号送至检测电路进行比较，当两者的电流差值达到设定的警戒值时，便发出火警信号。
（2）离子感烟式火警探测器它由内、外电离室及检测电路组成，如图所示。
该探测器是根据烟雾颗粒能吸附离子的原理，利用同位素镅 241 放射α射线所产生的离子流随烟雾密度增加而减小的特性来探测烟雾的。
探火管式灭火装置工作原理
探火管式灭火装置工作原理
探火管式灭火装置是一种常见的灭火设备，它的工作原理是通过探测火源并释放灭火剂来灭火。
这种灭火装置通常用于机房、电气设备房、仓库等场所，可以有效地防止火灾的发生和扩散。
探火管式灭火装置的主要组成部分包括探火管、灭火剂储存罐、控制器和喷嘴等。
探火管是灭火装置的核心部件，它通过感应火源的温度变化来触发灭火装置的工作。
当探火管感应到火源时，控制器会自动启动，将灭火剂从储存罐中释放出来，通过喷嘴喷洒到火源处，从而达到灭火的效果。
探火管式灭火装置的工作原理可以分为两个阶段：探测阶段和灭火阶段。
在探测阶段，探火管会不断地检测周围环境的温度变化，一旦探测到火源，控制器就会立即启动，进入灭火阶段。
在灭火阶段，灭火剂会被释放出来，通过喷嘴喷洒到火源处，形成雾状的灭火剂，将火源彻底扑灭。
探火管式灭火装置具有灵敏度高、反应迅速、灭火效果好等优点，可以有效地保护设备和人员的安全。
同时，它还具有自动化控制、无需人工干预等特点，可以大大减少人为操作的风险和误操作的可能性。
探火管式灭火装置是一种非常实用的灭火设备，它的工作原理简单、可靠，可以在火灾发生时迅速地进行灭火，有效地保护设备和人员
的安全。
在今后的生产和生活中，我们应该更加重视火灾预防和灭火工作，积极采取措施，提高火灾防范意识，减少火灾的发生。
火探管式自动探火灭火装置简介
火探管式自动探火灭火装置简介火探管式自动探火灭火装置(以下简称火探灭火装置)。
火探灭火装置是将火探管直接布置在易发生火灾的电子、电气设备内，并将其直接作为火灾探测和灭火剂喷放件，利用火探管对温度的敏感性，一旦发生火灾，在160??2?(距离被保护设备1米范围内)的温度环境下二十秒钟内，靠管内压力的作用，火探管自动爆破形成喷射孔洞，将灭火剂直接喷射到火源部位灭火。
灭火效率由于直接布置在被保护机柜和设备内，保证其反应快速、准确，灭火剂释放及时对症，灭火的针对性和有效性更强，可迅速有效地探测及扑灭最初期的火灾，是一种早期灭火系统。
这跟传统固定式气体灭火系统等到火势已经很大了，才针对整个房间或大空间进行灭火的原理是一个飞跃性的进步。
系统设置及成本比较火探灭火装置不需要设置专门的储瓶间，占地面积小。
无需电源和复杂的电控设备及管线，无需专门的烟、温感探测器。
系统只依靠一条火探管及一套灭火剂瓶、阀，利用自身储压就能将火灾扑灭在最初期阶段。
系统大大简化，施工简单，节约了建筑面积，大幅度降低了工程造价。
灭火费用比较传统固定式气体灭火系统把较大封闭空间的房间作为防护区，而火探灭火系统只将较大封闭空间的房间里体积较小的变配电柜、通讯机柜、电缆槽盒等被保护的电子、电器设备作为防护区。
灭火剂的用量大为减少，降低了一次灭火的费用。
安全及环保由于这种灭火系统是将灭火剂释放在有封闭外壳的机柜里，无论选用规范允许的那一种灭火剂，即使稍有毒性，对现场人员的影响也不大，危害减至最低，无须人员紧急疏散;同时，由于灭火剂用量大大减少，减小了对环境的污染。
优势, 反应时间快，迅速将火患扑灭在萌芽状态，有效降低火灾带来的经济损失; , 无源操作。
该装置无需电源，不会因电源问题致使装置无法运行，并消除了因电子 , 系统可能产生的干扰而影响操作功能;, 火探管是软性物，不受任何位置的影响，可伸进各种窄小和复杂易燃空间或设备; , 距离被保护物近，灭火效率高，可靠性好;, 设计简单、安装简便，费用低廉。
探火和失火报警系统
船舶探火和失火报警系统功用在于尽早发现初期火灾，通过警报呼唤人员及时进行扑救，最大限度地减少火灾造成的损失。
系统主要分为固定式探火和失火报警系统、抽烟式探火系统、自动喷水器系统等。
船舶探火和失火报警系统主要由探测器和报警器两大部分组成。
其工作原理为：探测器是火灾的自动探测设备，安装于被保护处所，能将发生火灾时所产生的热量、烟气或光谱信号等转换成电信号，通过探测器与报警器的连接电线，将电信号在报警器上作声、光显示，发生火灾警报；在自动喷水器系统中，当发生火灾时，喷水器喷水是通过信号管内的水压报警系统产生动作的。
报警器是探测器的指示与控制设备，将探测器感受的火灾信号以声、光报警呼唤人员，显示火灾发生的具体位置。
火灾报警工具：如警钟、汽笛、警铃等，一般设置于驾驶台及其附近。
各船均有设置
手掀式火灾报警器：手掀式火灾报警器装设于船员、旅客居住处所和机器处所。
其按钮装设与人员易于到达的地方。
火灾自动报警装置：该系统主要有两大部分组成，即探测器和报警器探测器能对火灾发生时产生的烟、热、光或众多因素的组合作出反应，向报警器送出火警信号，船上常用传感器为感温式和感烟式。
探火管式感温自启动灭火装置简介
装置主要部件：
1.探火管：是一种高分子聚合物材料制成的柔性 感温管材，充压后在一定温度范围内 爆破，喷射灭火药剂或传递火灾信号。
●材 料：外径为Φ6&Φ8.4mm，内径为 Φ4&Φ6mm的非金属软管。
●低温要求：置于-20℃的环境温度中应无脆 裂现象。
●高温要求：置于55℃环境中，应无软化、变形现象。 ●静态动作温度：探火管在170℃±10℃ 下，应在20s内动作。
φ6*1
24
置
WZ-QT-45EJ/SS (170±10） φ6*1
45
℃
七 氟 丙 WZ-QT-3QZ/SS
φ6*1
3
烷探火管 式 感温 自 *WZ-QT-6QZ/SS
启动灭火
φ8.4*1.
6
2
装
置 WZ-QT-12QJ/SS
φ6*1
12
10L
4
直接式
15L
6
40L
16
间接式
80L
30
10L
4.3
5.释放管： ●铜合金无缝管。 ●应用在间接式探火管装置中。 ●安装在瓶组容器阀和喷头之间的 管道，用于输送灭火剂。
6.喷嘴： ●采用铜合金制造。 ●用于控制灭火剂的喷放，安装在间接
式探火管装置中释放管的末端。
二、装置工作原理
探火管感温自启动灭火装置按系统结构可 分为直接式、间接式探火管感温自启动灭火装 置；按充装药剂种类可分为七氟丙烷、二氧 化 碳探火管感温自启动灭火装置。 1.直接式探火管
4 、通讯系统的程控交换机房、控制室、信令转接点室等内部相 对封闭的电器设备； 5 、广播电视发射塔内的微波机房、分米波机房、米波机房、变 配电室、不间断电源室等内部相对封闭的电器设备； 6、 无人值守变电站内相对封闭的电器设备 7、 医院内的变配电室及精密仪器室等内部相对封闭的电器设； 8 、公路、铁路的调度中心、基站内变配电室等内部相对封闭的 电器设备； 9 、电梯控制柜、带槽盒的电线电缆槽和桥架、静电地板下方；
简要说明火焰探测报警原理
简要说明火焰探测报警原理最近在研究火焰探测报警原理，发现了一些非常有趣的原理，今天就来和大家好好聊聊。
咱们先来说个生活现象吧。
大家都见过在野外做饭的时候，当柴火烧起来，我们能明显感觉到热，能看到火苗窜动，还会闻到一些燃烧的气味。
其实火焰探测报警原理就和我们感受火焰存在的多种方式有点类似。
一般来说呢，火焰探测报警设备主要依据火焰的几个特性来工作。
先说热吧，火焰燃烧的时候会释放出大量的热。
就好比一个小火炉在那烧着，周围的温度就会变高。
火焰探测器里有一种热敏元件，这个元件就像一个很敏感的小温度计，它能感觉到温度的变化。
一旦周围温度升高到可能是由于火焰引起的时候，它就开始发出信号。
还有啊，火焰在燃烧的时候会发光。
不知道你们注意过没有，不同东西烧起来的颜色有点不太一样呢，这就是火焰的光辐射特性。
火焰探测器里面有光电传感器，这光电传感器呢，可以把光当作是一群小信使。
当火焰烧起来发出光的时候，这些小信使就被光电传感器这个小邮差给捕捉到了，然后它就知道，“哟，可能有火焰了”，接着就会给报警器发送信号。
另外呢，火焰燃烧的时候，还会产生烟雾和一些燃烧产生的特殊物质。
这就像人干活的时候会留下脚印一样，火焰也会留下“痕迹”。
有些火焰探测器对这些特殊物质很敏感，就像警犬能嗅出毒品的味道一样，当探测到这些特殊物质的时候，就判断可能有火焰。
这就要说到火焰探测器的实际应用了。
就拿大型仓库来说，里面存放着很多货物，如果起火那可不得了。
这个时候就需要火焰探测器来保驾护航。
只要有火苗出现，火焰探测器就能快速发现，然后报警器发出警报，人们就能及时扑灭火焰，减少损失。
不过呢，老实说，我一开始也不明白为什么火焰探测器能这么准确地探测到火焰。
学习的过程中我才渐渐了解到是多种原理共同起作用的结果。
说到这里，你可能会问，那如果周围环境本身温度就高呢？这时候探测器是不是就会误报警？这确实是个问题呢。
所以在安装和使用的时候就要考虑到这些影响因素，这就像给探测器设定一些过滤不良干扰的规则。
火探灭火装置介绍
施工安装
感温、感烟探测器一般设置在房间顶板（或吊顶）下，距 火灾危险部位较远 无法伸进窄小空间，形成防护空白 必须在新建时完成，后期改造困难，容易造成破坏 需要专用消防电源
维护运行
因有电子部件，常因油烟、灰尘、电磁干扰等影响而导致 误报 电器部件易受震动、冲撞而影响操作功能 系统复杂，需专业技术人员维护
火探系统介绍 工作方式：
分为直接式和间接式两种
直 接 式 工 作 原 理 图
火探系统介绍
间接式工作原理图
对比项目 防护对象
传统气体灭火系统 较大的封闭空间作为防护区。如将整个房间、电缆夹层等 作为防护区 施工复杂，工期长 管路、管线复杂 须设专用储瓶间
火探管式自动探火、灭火装置 较大空间内有封闭外壳相对密闭、空间体积较小的设备如变 配电柜、通讯机柜、电缆槽盒等作为防护区 安装简便，工期短 管线简单，布装方便 无需储瓶间 无需专门的烟、温感探测器，火探管（感温探测器）布置在 设备或箱体内，靠近火灾危险部位 可伸进各种窄小和复杂易燃的空间或设备中 在设备正常工作状态下安装对外部环境不产生影响 无电源、全自动操作 火探管为非金属软管，不受油烟、灰尘、电磁干扰等影响， 不会产生误报 没有电器部件 系统维护简便 只针对被保护设备的全淹没式设计，释放气体对人员影响极 小，无需人员紧急疏散 灭火剂的用量少，环境污染小 将火探管布置在易发生火灾的电子、电气设备内，探测到火 源后即刻释放灭火剂灭火，它是一种早期灭火系统，灭火剂 释放更及时，灭火速度快 将灭火剂直接喷到火源部位。系统反应准确，灭火的针对性 强 系统简单，无需储瓶间，大大降低了工程造价和维护成本 灭火剂的用量小，灭火的成本低 二氧化碳、七氟丙烷、IG541等
火探系统背景 传统灭火系统---亟待解决的问题
探火管式全氟己酮自动灭火装置构成及工作原理
探火管式全氟己酮自动灭火装置构成及工作原理探火管式全氟已酮灭火装置是将全氟已酮灭火剂在小空间配电柜内，作为精准灭火消防防护手段的一种有效应用。
自动启动：全氟己酮火探管,可以通过温度探测自动启动。
无源无电：在应用时，不需要通电,避免了普通供电线路、专用供电线路备用电源所带来的成本升高、对电源依赖性强的问题。
信号反馈：该灭火装置在扑灭火情后,输出开关量信号以供监测，可上传动作信号。
维护简单：该装置仅需观察外置监测表即可知晓是否正常,装置的安装及拆除简单,有利于降低人工安装、巡检、维修更换成本。
探火管式灭火装置按系统结构不同可分为直接式探火管式灭火装置(简称直接式灭火装置) 和间接式探火管式灭火装置(简称间接式灭火装置) 。
直接式一般用于直接保护机柜等设备:间接式一般用于对小型空间的整体保护。
1.直接式灭火装置(1)组成主要由装有灭火剂的容器、容器阀及具有火灾探测功能且能释放灭火剂的充压探火管、压力表、球阀、压力开关、报警铃等组成。
其中，探火管是一种高科技非金属合成品。
集长时间抗漏，柔韧性及有效的感温性于一体，充压后在一定温度范围内爆破，用于喷射灭火介质并传递火灾信号(见图1、图2)。
(2) 工作原理图1、直接式探火管灭火装置工作原理探火管通过容器阀连接到灭火剂容器上，固定在火灾最可能发生处的上方.进行火灾探测，遇火时探火管在受热温度最高处被软化并爆破，利用探火管中的压力下降，启动容器阀，灭火剂由探火管爆破孔释放灭火。
同时压力开关动作，反馈给消防控制中心或启动警铃报警，提示用户灭火装置启动。
2 间接式灭火装置(1) 组成:主要由装有灭火剂的容器、容器阀、充压探火管、压力表、单向阀、压力开关、报警铃、释放管、喷嘴等组成(见图3)(2)工作原理探火管通过容器阀连接到灭火剂容器上，固定在火源最可能发生处的上方进行火源探测，遇火时探火管在受热温度最高处被软化并爆破，利用探火管中的压力下降，启动容器阀，通过释放管至喷嘴把灭火剂释放出来灭火。
双极探火管的工作原理介绍
双极探火管的工作原理介绍
科普丨双极探火管的工作原理介绍双极探火管装置按系统结构不同可分为直接式和间接式。
直接式一般用于直接保护大型机柜等设备；间接式一般用于对小型
空间的整体保护。
1．间接式双极探火管装置●主要要由装有灭火剂的容器、容器阀、双极探火管、释放管、喷嘴、压力表及探火管专用接头
、压力开关等组成。
●结构示意●工作原理将装置布置在保护区内，探火管放于靠近或在火源最可能发生处的上方。
一旦着火后，首先第一
级探火管受热，在最先达到熔点处发生爆破，从而探测到火情发出预警信号，当第二级探火管也探测到火情爆破时，火灾得以确认。
装置随即利用探
火管中的压力下降，启动容器阀，通过释放管至喷嘴把灭火剂释放出来，释放后通过压力开关反馈启动信号。
2．直接式双极探火管装置●主要
由容器、容器阀、双极探火管、压力表、压力开关等组成。
●结构示意●工作原理将装置布置在保护区内，探火管放于靠近或在火源最可能发
生处的上方。
一旦着火后，首先第一级探火管受热，在最先达到熔点处发生爆破，从而探测到火情发出预警信号，当第二级探火管也探测到火情爆
破时，火灾得以确认，灭火装置开始喷射灭火剂实施灭火，灭火介质通过两根探火管本身释放到被保护区域，释放后通过压力开关反馈启动信号。
附
：双极探火管装置的技术参数。
探火管自动灭火装置技术的研究
探火管自动灭火装置技术的研究摘要：探火装置在及时扑灭建筑火灾，减少火灾损失上发挥着巨大作用。
因此，对其选型、安装质量的要求也十分之高，为了使该灭火装置能得到更好的运用，文章结合笔者所做的大量实验，就这种灭火装置的选型、安装调试及使用维护要点进行了论述。
关键词：灭火装置；工作原理；计算；运用建筑物的功能日益复杂，人们的消防安全意识也在不断提高，建筑中的消防设施越来越受到人们的重视。
因此，消防工程成为了建筑工程中不可或缺的重要部分。
探火管式灭火装置具有工作性能稳定、安全性好，施工方便，无需专门的探测器、无电源、对环境污染小、灭火有效性高等优点，与传统灭火装置相比能够更大程度降低火灾带来的损失。
能否确保灭火装置在防火、灭火工作中发挥应有的作用，把火灾的发生降低到最低限度与灭火装置完好情况密切相关，因此对其选型、安装质量的要求就十分高。
为确保探火管式灭火装置在防火、灭火工作中发挥应有的作用，进一步提高该装置的运用水平，把火灾的发生降低到最低限度。
基于大量的实验研究，笔者就探火装置产品特点和该产品选型、安装、使用等方面进行了探讨，力求最大程度发挥该灭火装置的探测和灭火作用以及推广使用。
1 概述探火装置产品虽是消防灭火领域的一个重大创新发明，是一种低碳、环保产品，但应用发展缓慢，这些年来介绍该产品的文章、论文很少。
笔者对探火装置这一领域关注近十多年，研究了国内、外各厂家资料、样品，对该产品进行了一系列研发，并做了大量试验，以下对探火装置产品特点和该产品选型、安装、使用等方面进行阐述。
2 探火装置工作原理、结构类型及特点2.1 工作原理探火管自动灭火装置根据灭火剂的输送形式可分为直接式与间接式。
直接式就是探火管自动灭火装置中的探火管既作为火灾的探测部件，同时又作为灭火剂的输送部件，也就是说，探火管一旦探测到火灾，直接释放灭火剂灭火。
间接式就是自动灭火装置中的探火管仅用作火灾探测部件。
当探火管探测到火灾后，它会启动灭火剂贮存容器上的容器阀，而灭火剂由专门的灭火剂释放管输送灭火。
高消 第三章
3.水枪：12cm、16cm、19cm
3.无人值班机舱，当消防泵设置机舱时，应当能够在机舱外遥控启动，或者主消防 管道始终保持压力。 4.机舱外应当设立消防水隔离阀，使得机舱内的消防管和机舱外的消防管隔离； 5.只要不是用来抽油的泵，都可以作为消防泵。
水灭火系统的检查与保养： 1.整个系统每半年检查一次 2.消防栓附近装甲板货时，不得压盖水带或阻碍水带的连接和使用 3.消防水带每三个月检查一次，并摊开重卷，使折痕处得以变换 4.寒冷冬季消防管及消防栓应防冻包扎，使用后应放尽残水
六、干粉灭火系统
1.干粉灭火系统主要用于液货船，以氮气为动力。 2.组成： 启动瓶、氮气瓶组、减压阀、干粉罐、干粉枪、干粉炮、固定干粉喷 嘴、电控柜、阀门和管道组成
Ps:水雾灭火系统
1.作用：冷却、除毒气 2.运载易燃或有毒货物的化学品船上强制配备
3.安装的地方： 1）露天甲板液货舱气室、任何液货舱的露天甲板 2）甲板露天的用于易燃或有毒货品的存储器 3）货物液体和蒸汽的装卸总管以及其控制阀的区域、主 要控制阀的任何区域； 4）所有货物区域经常有人到达的甲板以及上层建筑界面 区域。
（一）分路型（常规型）火灾报警系统
1）原理：各个探头是并联在一起的回路，平时各电路电流值基本 为零，当有火灾发生，探头通过感烟、感温、感光等产生电流， 那么报警器发生声光报警。 2）探头的种类属于开关量型（常规的类型）
3）检测：当检测时，终端电阻会有检测电流通过，如有 故障，那么就不会有电流通过，那么就会发出故障报警。 P38见图
（一）电驱动应急消防泵操作步骤 1.启动应急消防泵 2.停止应急消防泵 （二）柴油机驱动应急消防泵操作步骤
第六节、船舶防火控制图和应急通信设备
防火控制图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探火管自动灭火装置说明书
一、概述
探火管自动灭火装置是一种全新的探测火灾、扑救火灾的消防设备。
它是由一根与灭火剂储瓶连接在一起经充压的探火管进行探火，并将灭火剂介质通过探火管本身(直接式)或喷嘴(间接式)释放到被保护区域，实施灭火。
它可以弥补现有的固定式气体自动灭火装置的不足，而用于某些特殊的场所的消防保护。
在这些场所，由于空间狭小、环境特殊，而无法安装管网、喷嘴或火灾报警系统，致使自动灭火系统不能发挥作用，而使用普通的灭火器又不能将火患扑灭在萌芽状态，会导致很大的经济损失。
利用探火管自动灭火装置独特的灭火方式，可妥善地解决这一难题。
探火管自动灭火装置可以用二氧化碳、七氟丙烷、ABC干粉及其他洁净气体作为灭火剂，它具有以下明显的优点：
1.灭火剂直接向最先着火点，能有效地把火患扑灭在萌芽状态；
2.无需使用电源；
3.探测反应时间快速，最大限度地减少火势蔓延所造成的损失；
4.不会因油、灰尘等恶劣的环境因素而导致误喷或延误喷放。
5.结构简单，价格低廉；
6.安装简便，节省用户有限的空间。
探火管自动灭火装置可广泛适用与石油/化工行业、制药厂、通讯设备、发电厂、厨房、钢铁厂、军用设备、汽车、地铁、银行设备、易燃品仓库、储油库、计算机房、电气控制箱、配电板等场所。
探火管自动灭火装置执行标准：Q/3201NX129-2002
二、规格与型号
探火管自动灭火装置的规格型号与性能参数见表1
型号编制说明 编制方法：
灭火剂充装量kg 灭火剂种类 释放型式 探火管
自动灭火装置
其中释放型式分为直接式和间接式。
分别用“Z ”和 “J ”表示。
灭火剂种类为二氧化碳、七氟丙烷、ABC 干粉和其它洁净气体灭火剂，分别用“E ”、“Q ”、“F ”和相应的其它符号表示。
示例：灭火剂充装量为2kg 的七氟丙烷直接式探火管自动灭火装置，型号为ZTHZQ2
三、 结构组成与工作原理
探火管自动灭火装置根据释放方式不同可分为直接式和间接式两种。
1．直接式探火管自动灭火装置 1) 结构示意
2) 工作原理
直接式探火管自动灭火装置中探火管通过球阀(常开)、瓶头阀与灭火剂储瓶连通，布置在保护区中，探火管末端压力表用来显示探火管中的压力。
发生火情后，探火管受热，在最先达到熔点处发生破裂，灭火剂从破裂的孔口中喷向火源，实施灭火。
2. 间接式探火管自动灭火装置 1) 结构示意
2) 工作原理
间接式探火管自动灭火装置是通过探火管探测火情并控制瓶头阀的启
闭，而通过释放管及喷嘴喷射灭火剂实施灭火的装置。
探火管通过球阀与瓶头阀控制口相连，释放管与瓶头阀出口相连，发生火情后，探火管受热破裂，瓶头阀打开，灭火剂经过释放管从喷嘴喷出，扑灭火源。
四、安装调试
1.注意事项
1)探火管自动灭火装置的安装工作应由通过专业培训的人员及队伍承担。
2)探火管自动灭火装置的安装应依据设备平面布置图施工。
3)灭火剂储瓶安装场所的温度应符合表1的规定。
4)安装使用的所有探火管及释放管(间接式)接头都须采用本公司提供的专
用接头。
5)探火管及释放管的固定应采用本公司提供的专用固定夹。
6)安装探火管自动灭火装置之前，不应将探火管与灭火剂储瓶连接。
2.安装调试
1)按设计要求将灭火剂储瓶安装在规定的位置，并固定牢固。
2)确保手动球阀处于关闭状态。
3)将探火管以专用接头与手动球阀出口连接，连接完毕后应确保探火管已
被锁紧。
专用接头的使用方法：将探火管套在接头上，再将并帽与接头连接并拧紧，见下图：
4)从固定的灭火剂储瓶开始顺着被保护区域的上方铺设探火管，并应符合
以下规定：
a、探火管应布置在离被保护处1m之内；
b、探火管不应紧贴在超过800C的表面；
c、探火管的最小弯曲半径应不小于30mm；
d、探火管需采用本公司提供的专用夹子固定，每个夹子之间的距离不应超
过500mm;
e、若探火管需穿过被保护的区域(如箱体等)，应采用专用的探火管保护件
5) 在探火管的末端应安装一个终端压力表，此压力表应安装在被保护区域的外部或便于检查的部位，以便定期检查压力。
6) 释放管及喷嘴安装(仅用于间接式探火管灭火装置)
所有释放管的连接应采用专用的接头，以保持其密封性。
固定释放管的夹子之间的距离不应大于1.5m，喷嘴离被保护物的距离不应大于2m。
7)安装完毕后，打开手动球阀，给探火管内充压，观察探火管末端压力表
示值，此时压力表指针应处于绿区。
五、维护保养
1.应检查灭火剂储瓶的固定情况，并应使其远离火源。
2.本装置一经释放后，应及时重新充装灭火剂，并更换探火管。
3.应经常检查探火管末端压力表，如压力表指针低于绿区，一般说明装置
存在严重泄漏，应及时检修并补充灭火剂；如压力表超出绿区，则说明瓶头阀出现功能故障，应及时拆掉探火管，放出储瓶中灭火剂，检修瓶头阀，排除故障后重新充装灭火剂，再安装探火管，恢复装置正常工作状态。
4.严禁使探火管受到拧曲、折叠，并应避免探火管与锐利尖硬的物体接触，
以防止装置误动作。
5.为保证装置的可靠性，建议每5年更换探火管一次。
六、装置设计与选用
1.各类探火管自动灭火装置的适用范围见表2
的固体火灾；
、固体表面火灾；
、电气火灾
2.装置设计参数
为确保探火管自动灭火装置的合理设计，减小火灾危害，应根据表3提供的探火管自动灭火装置设计参数，合理地选用探火管自动灭火装置。
表3
七：备品备件表。
