法兰用紧固件
压力容器设计中法兰及紧固件的选用
紧固件选配规定要点：管法兰：法兰，PL,非易燃易爆、非中度有毒，可钢板;SO，非易燃易爆、非高度有毒，WN，高温高压，易燃易爆，高度有毒。
注意设计温度配套。
螺栓紧固件：（注意使用温度，只有全螺纹螺柱或不锈钢螺栓可用于低温）六角螺栓/螺母，PN16以下，非有毒、易燃、循环，配非金属平垫片，GB/T5782-2000/ GB/T 6170-2000, 材料标注8.8/8级双头螺柱/螺母，PN40以下，非有毒、易燃、循环，垫片不限，GB/T901-1988/ GB/T 6170-2000(PN16以上GB/T 6175-2000)，材料标注8.8/8级（PN16以上标材料牌号30CrMo）全螺纹螺柱/螺母，PN160以下，无限制，HG/T20613-2009/GB/T6175-2000, 材料标注35CrMo /30CrMo 低温冲击试验，螺栓、螺柱选用35CrMoA,且按GB150-1998第4.5.5，进行低温（设计温度）冲击试验，冲击功不小于27J垫片，PN16-25以下，可用非金属平垫片，缠绕垫最通用（PN16以下使用时，要选用WN等刚性较大的法兰）。
WN型法兰不配用非金属平垫片。
注意温度使用范围。
容器法兰，按JB/T4710-2000表2配套选取法兰：结构型式选用可参照管法兰，长颈对焊必须用锻件,低温冲击试验螺栓坚固件：螺柱按JB/T4707-2000,螺母，容器法兰未具体规定，本人认为，比较参考管法兰，专用材料采用2型螺母，故同样按GB/T6175-2000-材料标注具体材料低温工况，，螺柱/螺母都规定选用35CrMoA,冲击试验且按GB150-1998第4.5.5，进行低温（设计温度）冲击试验，冲击功不小于27J垫片：甲型选平垫片，其它可选多种。
钢制管法兰 紧固件

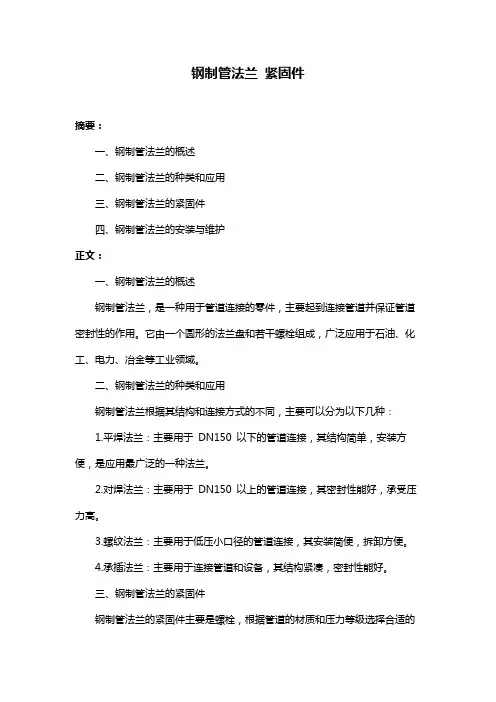

钢制管法兰紧固件
摘要：
一、钢制管法兰的概述
二、钢制管法兰的种类和应用
三、钢制管法兰的紧固件
四、钢制管法兰的安装与维护
正文：
一、钢制管法兰的概述
钢制管法兰，是一种用于管道连接的零件，主要起到连接管道并保证管道密封性的作用。
它由一个圆形的法兰盘和若干螺栓组成，广泛应用于石油、化工、电力、冶金等工业领域。
二、钢制管法兰的种类和应用
钢制管法兰根据其结构和连接方式的不同，主要可以分为以下几种：
1.平焊法兰：主要用于DN150 以下的管道连接，其结构简单，安装方便，是应用最广泛的一种法兰。
2.对焊法兰：主要用于DN150 以上的管道连接，其密封性能好，承受压力高。
3.螺纹法兰：主要用于低压小口径的管道连接，其安装简便，拆卸方便。
4.承插法兰：主要用于连接管道和设备，其结构紧凑，密封性能好。
三、钢制管法兰的紧固件
钢制管法兰的紧固件主要是螺栓，根据管道的材质和压力等级选择合适的
螺栓。
螺栓的作用是固定法兰盘，保证法兰盘之间的密封。
四、钢制管法兰的安装与维护
1.安装：首先根据管道的尺寸和压力等级选择合适的法兰，然后将法兰盘安装到管道上，再将螺栓穿过法兰盘和管道，最后拧紧螺栓，保证法兰盘之间的密封。
2.维护：定期检查法兰盘的连接情况，如有松动应立即紧固。
同时，定期检查法兰盘的密封性能，如有泄漏应及时更换密封垫。
法兰用的螺栓-概述说明以及解释
法兰用的螺栓-概述说明以及解释1.引言1.1 概述概述部分的内容如下：引言部分将对文章的主题进行简要介绍。
本文将讨论法兰用的螺栓，这是一种广泛应用于工程和制造行业的紧固件。
法兰螺栓作为连接法兰和管道或设备的重要组成部分，承载着连接和密封的功能，对于设备的安全性和稳定性起着关键作用。
在接下来的章节中，我们将探讨法兰螺栓的定义、作用、分类、特点以及使用时需要注意的事项。
通过深入了解法兰螺栓的特性和应用，我们可以更好地理解其在工程中的重要性，并为正确选择和使用法兰螺栓提供指导。
本文将首先介绍法兰螺栓的定义和作用。
我们将解释什么是法兰螺栓，它们的具体作用是什么，以及为什么它们在工程中扮演着如此重要的角色。
随后，我们将探讨法兰螺栓的分类和特点，帮助读者更好地了解它们的多样性和适用性。
最后，我们将提供法兰螺栓的使用注意事项，以确保其正确安装和使用，以及保障工程的安全和稳定性。
在结论部分，我们将讨论法兰螺栓在工程中的重要性，并展望其未来的发展趋势。
通过对本文内容的总结归纳，读者将能够进一步了解和应用法兰螺栓，为工程设计和制造提供可靠的依据。
总之，本文将深入探讨法兰用的螺栓的定义、作用、分类、特点以及使用注意事项。
通过阅读本文，读者将对法兰螺栓在工程中的重要性有更全面的认识，并能够正确选择和使用法兰螺栓，确保工程的安全性和稳定性。
1.2 文章结构文章结构的主要组成部分如下：1. 引言：对文章主题进行概述和介绍，说明本文为什么要讨论法兰用的螺栓。
2. 正文：2.1 法兰螺栓的定义和作用：详细介绍什么是法兰螺栓以及它在工程领域中的作用和重要性。
可以包括法兰螺栓的定义、结构以及它在连接法兰和密封实现紧固的作用等内容。
2.2 法兰螺栓的分类和特点：对法兰螺栓进行分类，根据不同标准和用途进行分类，并介绍各类法兰螺栓的特点和特性。
可以包括根据材料、形状、连接方式等进行分类，并介绍每种分类的特点。
2.3 法兰螺栓的使用注意事项：介绍使用法兰螺栓时需要注意的事项和技巧，包括法兰螺栓的安装、紧固力控制、预紧力的选择与计算等方面。
法兰螺栓最大间距
法兰螺栓最大间距
摘要：
一、法兰螺栓简介
二、法兰螺栓间距的概念与计算
三、法兰螺栓最大间距的确定因素
四、法兰螺栓间距对连接强度的影响
五、结论
正文：
法兰螺栓，是连接法兰的紧固件，其作用是将两个法兰紧密连接在一起，以保证管道系统的密封性。
法兰螺栓的间距，是指法兰螺栓中心线之间的距离，通常情况下，法兰螺栓间距越小，连接的强度越高。
法兰螺栓间距的计算，通常根据法兰的尺寸、螺栓的直径、螺栓的长度以及法兰的厚度等因素来确定。
在实际的工程应用中，为了保证连接的强度，法兰螺栓间距一般不能超过一定的数值。
法兰螺栓最大间距的确定因素主要有以下几个方面：
1.法兰的尺寸：法兰的尺寸越大，其需要的螺栓数量越多，螺栓间距也就越大。
2.螺栓的直径：螺栓的直径越大，其需要的螺栓间距也就越大。
3.螺栓的长度：螺栓的长度越长，其需要的螺栓间距也就越大。
4.法兰的厚度：法兰的厚度越大，其需要的螺栓间距也就越大。
法兰螺栓间距对连接强度的影响是非常大的。
如果法兰螺栓间距过大，会
导致连接的强度降低，从而影响整个管道系统的安全性。
因此，在设计时，必须充分考虑法兰螺栓间距的影响，以确保连接的强度满足设计要求。
总的来说，法兰螺栓最大间距是一个非常重要的参数，其决定了连接的强度。
法兰及紧固件的正确选用
法兰及紧固件的正确选用法兰、垫片及螺栓三者组成管道中可拆卸的连接结构，压力管道中应用很普遍也是一种很重要的连接形式。
通常，法兰、螺栓与垫片三者共同构成一个密封副，三者共同作用，相辅相承，才能保证接头的良好密封。
盲板、8字盲板、限流孔板、混合孔板等与法兰、垫片及螺栓关系比较密切，常与它们配合使用，一起进行介绍。
1、法兰法兰是确定管道公称压力等级的基准件。
由前面的介绍可知，法兰的种类很多，不同型式的法兰，其密封性能不同，适用场合也不同。
在这里仅讨论不同型式的法兰应如何选用，仅供参考。
a. 法兰种类◆结构型式管道法兰按与管子的连接方式分为以下六种基本类型：平焊、对焊法、承插焊、松套、螺纹法兰和整体法兰。
◆密封面型式法兰密封面有全平面、凸台面、凹凸面、榫槽面、环槽面等五种。
◆法兰代号不同的标准其法兰的密封面及型式的名称、代号略有区别。
见表1－1、表1－2。
表1-1 密封面名称及代号对照表平焊法兰：多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊法兰：最常用的一种，它与管子为对焊连接，焊接接头质量比较好，而且法兰的颈部利用锥度过渡，可以承受较苛刻的条件；承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：常用于介质温度和压力都不高而介质腐蚀性较强的情况。
当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。
b.密封面型式的选用：全平面密封面：常与平焊型式配合以适用于操作条件比较缓和的(PNg1.0)工况下；常用于铸铁法兰或与铸铁连接的钢法兰；凸台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在PN2.0、PN5.0和部分PN10.0MPa压力等级中；在"欧式法兰"中则常用在PN1.6、PN2.5MPa压力等级；凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰中不常采用，在"欧式法兰"中常用在PN4.0、PN6.4MPa等级中。
HG／T 20613-2009钢制管法兰用紧固件(PN系列)(带书签)
目次
l 范围...............................................................................................................… (83)
2 规范性引用文件… ......... ….............. ………..……………….......….................…. (84)
附录 BC 资料性附录) 绝缘法兰用紧固件及紧困件绝缘零件……… ……… .. ... ... ... ... (216)
1 范围
本标准规定了钢制管法兰 (PN 系列)用紧回件的型式、尺寸、材料、标记、技术要求和使用规定。 本标准适用于 HG/T 20592 钢制管法兰用紧固件，包括六角头螺栓、等长双头螺柱、全螺纹螺柱 和螺母。
中强度
低强度
GB;T 3098. 1. 8. 8 GB;T 3077 .35CrM。
25Cr2MoV DL;T 439 .42CrMo ASTM A320.L7
GB;T 3098. 6.A2-70 A4-70
ASTM A193 .B8-2 B8M-2
ASTM A453.660
GB;T 1220.0Cr17Ni12Mo2(316) OCr18Ni9(304)
日国时业标准 HG
HG/T 20613-2009
代替 HG 20613-1997
钢制管法兰用紧固件
(PN 系列)
Bolting for use with strd pipe flanges (PN designated)
2009- 02-05 发布
2009- 07-01 实施
中华人民共和国工业和信息化部发布
法兰用紧固件
钢制管法兰连接用紧固件2004-04-20发布 2004-05-01实施Q /OM HJ 005-2004发布Q/O M H J005-2004目次前言 (Ⅱ)引言 (Ⅲ)1 范围 (1)2 规范性引用文件 (1)3 紧固件的型式和选用规定 (1)4 紧固件的材料及机械性能 (2)5 紧固件（螺栓与螺柱）的长度和质量 (3)6 紧固件的技术要求 (3)7 紧固件的标记示例 (4)前 言根据国家质量技术监督局颁布的《压力容器安全技术监察规程》（2000年1月1日正式实施）第54条“钢制压力容器管法兰、垫片、紧固件的设计应参照行业标准HG20592~20635的规定”的规定，根据公司的实际情况，为减少钢制管法兰连接用紧固件的型式、规格、品种、材料等以及节省设计、采购、制造等时间和成本，制定本标准；本标准由以下9个标准部分组成：HG20613—1997 《钢制管法兰用紧固件（欧洲体系）》HG20614—1997 《钢制管法兰用法兰、垫片、紧固件选配规定（欧洲体系）》 HG20634—1997 《钢制管法兰用紧固件（美洲体系）》HG20635—1997 《钢制管法兰用法兰、垫片、紧固件选配规定（美洲体系）》 GB/T9125—2003 《管法兰连接用紧固件》 GB/T5782—2000 《六角头螺栓》 GB/T901—1988 《等长双头螺柱 B 级》 GB/T6170—2000 《1型六角螺母》 GB/T97.1—2002 《平垫圈 A 级》由于HG20592~20635—1997标准是参照了ISO7005-1—1992、ISO7483—1991标准和ANSI B16.5—1996、ANSI B16.47—1996标准、DIN2573—1976、DIN2576—1976标准等修订而成的，而本标准是对HG20592~20635—1997标准的选用，因此，本标准也参照了上述标准；同时,GB/T5782、GB/T6170、GB/T97.1等标准分别等效采用（eqv ）了国际标准ISO4014：1999、ISO4032：1999、ISO7089：2000，因此，可以互相配合使用；本标准参照了《石油化工管道安装设计便查手册》（中国石化出版社，2003年11月第1版）中的第四章第三节“钢制管法兰、垫片及紧固件”的有关内容；本标准规定了以下方面的内容：1 钢制管法兰连接用紧固件的型式和选用规定；2 钢制管法兰连接用紧固件的材料；3 钢制管法兰连接用紧固件（螺栓与螺柱）的长度和质量；4 钢制管法兰连接用紧固件的技术要求；5 钢制管法兰连接用紧固件的标记；6 在特殊情况下，如果选用上述系列外钢制管法兰连接用紧固件的型式、材料等，须经部门经理和标准化部经理的同意；本标准由标准化部提出； 本标准由标准化部归口； 本标准由标准化部负责解释； 本标准由刘文平负责起草；4Q /O M H J 005-2004Q/O M H J005-2004本标准是第一次发布。
法兰螺栓
法兰螺栓是一种常见的紧固件，主要是由六角头和法兰盘和螺杆三部分组成一体的螺栓，在使用时不需要垫片，需要和螺母一起使用，适用于各种各样的场合。
那法兰螺栓和普通螺栓在使用时有什么不同，今天就来简单的介绍一下法兰螺栓和普通螺栓的使用不同之处。
普通螺栓就是常见的六角螺栓，普通螺栓的钉头比较厚，难以形变，普通螺栓在上好后若发生振动，还需要重新吧普通螺栓旋紧；而法兰螺栓的法兰盘带一块薄的部分，可以稍微的形变，能锁得更结实。
还有不同的一点就是若上到孔里去的时候，普通螺栓就没办法使用工具了，法兰螺栓的头较小，下面法兰盘还起到紧固作用，却能用专用工具上到孔里去，和内六角螺栓大约一样的原理。
再有就是法兰顶平垫来用，在较软、不耐磨的材质上更安全，不会造成穿孔。
机械部法兰紧固件标准
机械部法兰紧固件标准1. 引言1.1 背景介绍随着机械工业的发展和进步，法兰紧固件作为机械装配中不可或缺的一部分，扮演着连接和固定重要构件的角色。
为了确保机械设备的正常运行和安全性，制定机械部法兰紧固件标准显得尤为重要。
在过去的生产实践中，由于缺乏统一的法兰紧固件标准，导致了各种不同规格和质量的产品在市场上混杂流通，给生产企业和消费者带来了一定的不便和安全隐患。
制定机械部法兰紧固件标准可以规范产品质量、提高产品的互换性和通用性，促进产品的标准化生产和应用，有利于提升整个机械产业的发展水平。
随着全球化竞争的加剧，要想在国际市场上占据一席之地，符合国际标准的机械部法兰紧固件也显得至关重要。
制定机械部法兰紧固件标准不仅是国内机械产业发展的需要，也是适应国际市场竞争的必然选择。
1.2 研究目的机械部法兰紧固件标准的制定是为了规范法兰紧固件的设计、制造和使用，确保其在机械装置中的稳定性和可靠性。
通过研究法兰紧固件的标准，我们可以更好地了解其在不同工况下的使用性能，从而指导设计师在设计机械装置时正确选择和应用法兰紧固件，并加强企业对法兰紧固件质量管理的监督和控制，提高产品质量和市场竞争力。
本文旨在通过深入分析机械部法兰紧固件标准的制定背景和内容，探讨其在实际应用中的优势和局限性，以及未来发展方向和挑战。
通过对机械部法兰紧固件标准的研究，可以进一步提高我国机械装置的设计水平和生产水平，促进机械制造行业的健康发展和国家经济的持续增长。
在详细探讨机械部法兰紧固件标准的制定、内容、应用、实施和检验等方面的内容后，我们将总结其重要性，并展望未来发展的方向，为机械装置的安全运行和长期发展提供更为可靠的保障。
2. 正文2.1 机械部法兰紧固件标准的制定机械部法兰紧固件标准的制定是为了规范和统一法兰紧固件的尺寸、材质、性能要求等内容，以确保法兰紧固件在机械设备中的安全可靠性和通用性。
制定这些标准的过程需要经过多方协商和研究，通常由相关行业协会或标准化组织发起并牵头进行。
法兰垫片紧固件管理细则
法兰垫片紧固件管理细则第一章总则第一条为规范法兰、垫片、紧固件选择及安装工作，防止发生安全事故，根据《中国石油炼油与化工企业设备管理办法》转化制定《法兰垫片紧固件管理细则》。
第二条钢制法兰、垫片、紧固件的设计、制造、选用所依据的标准应为最新国家标准，新建项目同一装置应采用同一标准，改造项目应与原装置标准一致，严禁混用。
新建装置原则使用化工部HG/T20592~20635-2009《钢制管法兰、垫片、紧固件》标准（美标）。
第二章管理职责第三条机动设备处的主要职责：一、机动设备处为法兰、垫片、紧固件归口管理部门，负责制定法兰、垫片、紧固件的安全管理规章制度，组织生产装置建立法兰螺栓紧固台帐，完善相关法兰、垫片、紧固件的资料。
二、参与审查法兰、垫片、紧固件选型、安装、使用、检验、修理、改造的全过程管理。
三、负责组织法兰、垫片、紧固件管理人员、操作人员和检修人员的培训和管理工作。
四、组织或参与法兰、垫片、紧固件失效原因的调查、分析和处理。
第四条设备属地单位职责：一、负责建立法兰螺栓紧固台账（针对定力矩专业紧固工具方式），台账中要明确记录工艺条件和螺栓、垫片规格型号、紧固方式及紧固单位提供的核算后的预紧步骤（预紧力）等内容。
二、负责监督紧固单位按照法兰螺栓紧固台账或参照扭矩对照表和实际工况核算后的预紧力进行紧固。
三、属地单位负责对法兰、垫片、紧固件的存放、保管和发放。
第三章法兰、垫片、紧固件选型第五条法兰、垫片、螺栓的选型应符合化工部《钢制管法兰、垫片、紧固件》HG/T20592~20635-2009标准的技术要求。
第六条法兰选型参照《Class系列各种类型法兰的密封面型式及其常用范围》，详见附表-1。
第七条螺纹法兰、对焊松套法兰不应使用于剧烈循环工况。
在剧烈循环工况下，应选用带颈对焊法兰或整体法兰。
第八条螺纹法兰和承插焊法兰不应使用于可能发生缝隙腐蚀或严重腐蚀的场合。
第九条设备垫片选用时，应选用金属包垫、缠绕垫、石墨复合垫和波齿垫，选用缠绕垫时，当密封面为突面RF，应选用带外加强环型缠绕垫，法兰面为凹凸面FM时，应选用带内加强环型缠绕垫。
法兰用的螺栓
法兰用的螺栓全文共四篇示例，供读者参考第一篇示例：法兰用的螺栓是一种常见的连接元件，广泛应用于机械设备、建筑结构和管道系统中。
螺栓是通过螺纹结构将两个或多个零件连接在一起的紧固件，其中法兰螺栓是用于连接法兰的特殊类型螺栓。
法兰是一种连接两个管道、阀门或其他设备的设备，并通常用螺栓和螺母来固定。
法兰螺栓在各种工业领域和领域中发挥着非常重要的作用，本文将介绍法兰用的螺栓的种类、材质、规格、安装注意事项以及维护保养方法。
一、法兰用的螺栓的种类根据用途和功能的不同，法兰用的螺栓可以分为不同的类型，常见的包括螺柱螺母型法兰螺栓、螺栓螺母弹垫组合型法兰螺栓、高强度螺栓等。
在选择法兰用的螺栓时，需要根据具体的应用场景和使用要求来选择适合的类型，以确保连接的牢固性和安全性。
法兰用的螺栓通常采用碳钢、合金钢、不锈钢等材质制成，其中不同的材质具有不同的性能和特点。
碳钢螺栓适用于一般条件下的连接，合金钢螺栓具有更高的强度和耐腐蚀性能，而不锈钢螺栓具有良好的抗腐蚀性能和美观性，适用于潮湿或化学环境中的连接。
法兰用的螺栓的规格包括直径、长度、螺纹规格等参数，需要根据具体的法兰型号和连接要求来选择合适的规格。
通常情况下，法兰用的螺栓的直径和长度需要与法兰孔径和厚度相匹配，螺纹规格也需要与螺母相匹配，以确保连接的牢固性和稳定性。
在安装法兰用的螺栓时，需要注意以下几点：1. 检查螺栓的表面是否平整、无明显损伤和腐蚀，确保螺栓的质量符合要求。
2. 表面涂抹适合的防腐蚀润滑剂，以提高螺栓的防腐蚀性能和紧固性。
3. 适当调节螺栓的张紧力，避免过紧或过松造成连接不牢固或螺栓断裂。
4. 定期检查法兰用的螺栓的紧固状态，及时更换损坏或老化的螺栓，确保连接的安全性和稳定性。
为了延长法兰用的螺栓的使用寿命和保持连接的稳定性，需要定期进行维护保养，包括以下几点：法兰用的螺栓是连接法兰的重要组成部分，其质量和安装质量直接影响到设备和管道系统的使用效果和安全性。
法兰螺栓国标
法兰螺栓国标摘要：1.法兰螺栓的概述2.法兰螺栓的国家标准3.法兰螺栓的种类和规格4.法兰螺栓的应用领域5.法兰螺栓的发展前景正文：一、法兰螺栓的概述法兰螺栓，又称为法兰螺丝，是一种用于连接法兰的紧固件。
它具有结构简单、使用方便、拆卸容易等优点，被广泛应用于各种工程项目的管道连接、设备安装等场景。
在我国，法兰螺栓的使用和管理有着严格的国家标准，以确保其在使用过程中的安全性和可靠性。
二、法兰螺栓的国家标准我国的法兰螺栓标准主要遵循GB/T 97.1-2017《六角头法兰面螺栓》和GB/T 97.2-2017《六角头法兰面螺栓，细牙》两个标准。
其中，GB/T 97.1-2017 规定了六角头法兰面螺栓的尺寸、材料、机械性能、表面处理等方面的要求；GB/T 97.2-2017 则针对细牙六角头法兰面螺栓进行了详细的规定。
遵循这些国家标准，可以保证法兰螺栓的质量和性能满足工程需求。
三、法兰螺栓的种类和规格根据不同的使用环境和要求，法兰螺栓有很多种类和规格。
常见的法兰螺栓有六角头法兰面螺栓、六角头法兰面细牙螺栓、方形头法兰面螺栓等。
在规格方面，法兰螺栓的尺寸包括直径、长度、螺纹长度等，可以根据实际需要进行选择。
此外，法兰螺栓的材料和表面处理也是影响其性能和寿命的重要因素。
四、法兰螺栓的应用领域法兰螺栓广泛应用于石油、化工、电力、冶金、建筑等行业。
例如，在石油化工项目的管道连接中，法兰螺栓是实现管道密封、牢固连接的关键元件；在电力设备的安装过程中，法兰螺栓承担着固定设备、传递载荷的重要任务。
随着我国经济的持续发展，法兰螺栓的市场需求也在不断增长。
五、法兰螺栓的发展前景随着科技的进步和工业化水平的提高，法兰螺栓在材料、工艺、设计等方面将不断优化和创新。
未来，新型高性能法兰螺栓的研究和开发将成为行业热点，以满足更多领域的应用需求。
法兰及紧固件
法兰及紧固件法兰、垫片及螺栓三者组成管道中可拆卸的连接结构，压力管道中应用很普遍也是一种很重要的连接形式。
通常，法兰、螺栓与垫片三者共同构成一个密封副，三者共同作用，相辅相承，才能保证接头的良好密封。
盲板、8字盲板、限流孔板、混合孔板等与法兰、垫片及螺栓关系比较密切，常与它们配合使用，一起进行介绍。
3.1法兰法兰是确定管道公称压力等级的基准件。
由前面的介绍可知，法兰的种类很多，不同型式的法兰，其密封性能不同，适用场合也不同。
在这里仅讨论不同型式的法兰应如何选用，仅供参考。
a. 法兰种类◆结构型式管道法兰按与管子的连接方式分为以下六种基本类型：平焊、对焊法、承插焊、松套、螺纹法兰和整体法兰。
◆密封面型式法兰密封面有全平面、凸台面、凹凸面、榫槽面、环槽面等五种。
◆法兰代号不同的标准其法兰的密封面及型式的名称、代号略有区别。
见表6－1、表6－2。
表6－1 密封面名称及代号对照表序号SH 3406－96 HG20592～20635－97 JB/T74～90－94 GB9112－20001 全平面（FF）全平面（FF）平面（FF）2 凸台面（RF）突面（RF）凸面突面（RF）3 凹凸面（MF）凹凸面（MFM）凹凸面凹凸面（MF）4 榫槽面（TG）榫槽面（TG）榫槽面榫槽面（TG）5 榫槽面（TG）环连接面（RJ）环连接面环连接面（RJ）表6－2 结构型式代号对照表序号SH 3406－96 HG20592～20635－97 JB/T74～90－94 GB9112－20001 对焊（WN）对焊（WN）对焊（－）对焊（－）2 承插焊（SW）承插焊（SW）承插焊（－）3 平焊（SO）平焊（SO）平焊（－）平焊（－）4 螺纹（PT）螺纹（Th）螺纹（－）5 松套（LJ）松套（PJ/LF）松套（－）松套（－）6 法兰盖（－）法兰盖（BL）法兰盖（－）法兰盖（－）7 整体法兰（IF）整体法兰（－）整体法兰（－）b．结构型式的选用：平焊法兰：多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊法兰：最常用的一种，它与管子为对焊连接，焊接接头质量比较好，而且法兰的颈部利用锥度过渡，可以承受较苛刻的条件；承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：常用于介质温度和压力都不高而介质腐蚀性较强的情况。
法兰、垫片及紧固件选用标准
2、表中缠绕式垫片用于腐蚀性介质，非腐蚀性介质可将D42改为D12或D11，即金属带由1Cr18Ni9Ti改为08F，非金属带材料分别为柔性石墨或特制石棉。
2、表中缠绕式垫片用于腐蚀性介质，非腐蚀性介质可将D42改为D12或D11，即金属带由1Cr18Ni9Ti改为08F，非金属带材料分别为柔性石墨或特制石棉。
3、表中螺栓材料35号、螺母材料25号仅用于使用缠绕式垫片时使用。
PN4.0NPa 凸面对焊钢制法兰、垫片及紧固件
2、表中缠绕式垫片用于腐蚀性介质，非腐蚀性介质可将D42改为D12或D11，即金属带由1Cr18Ni9Ti改为08F，非金属带材料分别为柔性石墨或特制石棉。
PN4.0NPa 凹凸面对焊钢制法兰、垫片及紧固件
2、表中缠绕式垫片用于腐蚀性介质，非腐蚀性介质可将B42改为B12或B11，即金属带由1Cr18Ni9Ti改为08F，非金属带材料分别为柔性石墨或特制石棉。
SH3404-1996管法兰用紧固件
Ｓ ｌ ｌ３ ｄ ｏ ｄ一９ ６
２ ． ２ 螺柱
２ ． ２ 门
等长双头螺柱
等长双头螺柱的刑式见图２长度、 偏差及近似质量见表２ 一 ５其他要求应符合（ Ｊ Ｉ ‘ 卿以等长双头螺杜
Ｂ级 》 的规定 。
其 余 ’ 罕
仁＝步三兰廷二笋 」
一灰 一 － ￣ ． ． － ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ．．．．．一
ＲＺ ４
石油化工软件和标准资料地址
ｓ ｘ ３ ４ ０ ４一９ ６
Ｍ Ｉ
Ｍ Ｉ 蕊
Ｍ ａｏ
Ｍ ， 。
久 丁、
／ 和夹 紧长 ！ ｙｒ
十
一 。
： 一
。爪
一
一 ： 刁 一 Ｉ Ｐ ０
一ｔ ｌ
｝
吕竺
石油化工软件和标准资料地址
１ ３ ３
６ ５
４ １５
５ ９ ５ ８
３ ５ ＿ 二
１ ３ ２
１ ３ ７ １ ４ ２ ］ 礴 ７ １ ５ ２ １ ５ ７ １ ６ ２
６ 魂
６ ９ ７ ４ ７ ９
书 ０５
４ ５ ． ５
： ： ）
１ 生 ５
１ ３ ８
】 ４ ３
５ ０ ５
５三 ．５
： ：
７ ３
”・ 乃
一
级 ４５ １
一 一一 ｓ ｅ
１ 的 ５ 日Ｏ
： ：
３ ０ ３ ５ ４ Ｏ ４ ５ ５ ０ 布 ９ ５ ４ ５ ９ ６ 刁
： ：
４ ５
５ ０ ５ ５ 以〕
１ 飞 ． ５
１ ６ ． ５
１
一
２ ９
３ ４ １ ０ ． 朽 ３９ ｑ４ 一
《钢制法兰、垫片、紧固件》标准
《钢制法兰、垫片、紧固件》标准一、引言钢制法兰、垫片、紧固件是工业领域常用的连接元件，广泛应用于管道、容器等设备中，承担着连接紧固、密封等重要功能。
为了确保这些元件的质量、性能和安全可靠性，制定相应的标准十分必要。
本文将就钢制法兰、垫片和紧固件的标准进行详细介绍。
二、钢制法兰标准钢制法兰是一种用于管道、设备连接的金属元件，它具有承载压力、接口密封等功能。
根据不同的用途和功能要求，制定了一系列的钢制法兰标准。
这些标准包括法兰的尺寸、材质、连接方式、密封性能等方面的要求。
还包括法兰的公称压力、公称直径、材料强度等基本参数。
钢制法兰标准的制定目的是为了确保法兰的互换性、安全性和性能可靠性，使其适合各种不同工况下的使用。
三、垫片标准垫片是一种用于填补、调整和密封间隙的密封元件，常用于法兰连接和紧固件之间。
制造垫片的材料通常有纸、橡胶、金属等。
垫片标准一般包括垫片的尺寸、材料、厚度、硬度、耐温性能等要求。
针对不同的应用场景和介质，制定了不同的垫片标准，如水垫片、油垫片、耐高温垫片等。
垫片标准的制定旨在保证垫片的密封性能和耐用性，提高设备的安全可靠性。
四、紧固件标准紧固件是一类用于连接和固定元件的零部件，包括螺栓、螺母、螺杆、螺柱等。
紧固件的标准主要包括紧固件的尺寸、材质、强度等要求。
根据使用场景和力学要求，紧固件标准还包括紧固件的硬度、拉伸强度、抗腐蚀性能等指标。
制定紧固件标准的目的是为了确保紧固件在连接过程中能够承受相应的载荷和力矩，同时具备抗腐蚀、耐磨和长寿命的特性。
五、标准的重要性与应用钢制法兰、垫片和紧固件作为连接元件，直接影响到管道、容器等设备的安全运行。
制定相应的标准对于确保这些元件的质量、性能和安全可靠性具有重要意义。
标准化的钢制法兰、垫片和紧固件可以实现互换性，减少设备的停机维修时间，提高施工效率。
遵循标准的选择和使用也能够提高设备的可靠性和寿命，降低设备事故发生的风险。
钢制法兰、垫片和紧固件的标准化对于确保设备运行的安全性和可靠性至关重要。
m12法兰面螺栓尺寸
m12法兰面螺栓尺寸（原创实用版3篇）篇1 目录1.M12 法兰面螺栓简介2.M12 法兰面螺栓尺寸规格3.M12 法兰面螺栓的应用领域4.M12 法兰面螺栓的注意事项篇1正文一、M12 法兰面螺栓简介M12 法兰面螺栓，又称为 M12 法兰面螺母，是一种用于连接两个法兰的紧固件。
它具有承受压力大、拆卸方便等特点，广泛应用于各种工程机械、设备安装及管道连接等领域。
二、M12 法兰面螺栓尺寸规格M12 法兰面螺栓的尺寸规格主要由螺纹直径、长度、螺母厚度等参数组成。
在我国，M12 法兰面螺栓的尺寸标准主要参照 GB/T 5780-2000《六角头螺栓和六角螺母》标准进行生产。
根据该标准，M12 法兰面螺栓的主要尺寸规格如下：1.螺纹直径：M12（12mm）2.螺纹长度：10mm、15mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm 等不同长度规格3.螺母厚度：根据不同长度的螺栓，螺母厚度有所不同，一般为 6mm、8mm、10mm 等三、M12 法兰面螺栓的应用领域M12 法兰面螺栓广泛应用于各种工程机械、设备安装、管道连接、钢结构等领域。
例如，在石油化工、电力、冶金、船舶制造、铁路桥梁、汽车制造等行业中，M12 法兰面螺栓作为关键的连接元件，起到了保证设备安全稳定运行的重要作用。
篇2 目录1.M12 法兰面螺栓简介2.M12 法兰面螺栓尺寸规格3.M12 法兰面螺栓的应用领域4.M12 法兰面螺栓的安装与维护篇2正文一、M12 法兰面螺栓简介M12 法兰面螺栓，是一种用于连接两个法兰的紧固件，具有承受高压、高温等工况的能力。
在各种工业设备、管道连接及支撑系统中，法兰面螺栓发挥着重要作用。
二、M12 法兰面螺栓尺寸规格M12 法兰面螺栓的尺寸规格主要由螺栓直径、长度、螺纹规格等因素决定。
其中，M12 表示螺栓直径为 12mm。
在实际应用中，根据不同的连接需求，M12 法兰面螺栓的长度、螺纹规格等可能会有所不同。
法兰面螺母标准
法兰面螺母标准法兰面螺母标准是指螺母的一种类型，具有特定的形状和尺寸标准。
它主要用于连接法兰面的紧固件，在机械设备和工程结构中广泛应用。
下面将介绍法兰面螺母标准的相关知识。
法兰面螺母标准通常根据国际标准进行规范，最常见的有ISO、DIN、ANSI等。
这些标准主要规定了法兰面螺母的尺寸、材料、表面处理等要求，以确保其在使用过程中的可靠性和稳定性。
法兰面螺母标准规定了螺母的尺寸。
尺寸包括螺纹直径、螺距、螺母高度等，以确保螺母与螺栓的配合。
此外，标准还规定了螺母的螺纹种类，如M、UNC、UNF等，以及螺纹的精度等级，如4H、6H等。
法兰面螺母标准对于螺母的材料也有明确要求。
常见的材料有碳钢、不锈钢、合金钢等，具体的材料等级和化学成分要求可以根据具体的标准进行选择。
材料的选择要考虑到螺母在不同工作环境下的耐腐蚀性、强度和刚性等性能。
法兰面螺母标准还规定了螺母的表面处理要求。
表面处理可以增加螺母与其他零件之间的摩擦力和密封性，提高螺母的使用寿命。
常见的表面处理方法包括镀锌、镀镍、涂层等，具体的要求可以根据标准进行选择。
在使用法兰面螺母时，需要根据具体的应用场景选择合适的标准和型号。
如果需要连接的法兰面是按照ISO标准制造的，那么就需要选择符合ISO标准的法兰面螺母。
同样，如果需要连接的法兰面是按照DIN标准制造的，那么就需要选择符合DIN标准的法兰面螺母。
还需要根据连接的紧固力和使用环境选择合适的螺母材料和表面处理方法。
例如，在高温环境下使用的螺母可能需要选择耐高温的材料，而在腐蚀性环境下使用的螺母可能需要选择防腐蚀的表面处理方法。
法兰面螺母标准是确保机械设备和工程结构中法兰面连接可靠的重要因素。
通过选择符合标准的螺母，可以确保连接的牢固性和密封性，提高设备的安全性和可靠性。
因此，在选择和使用法兰面螺母时，应该遵循相应的标准要求，以确保螺母的正确性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢制管法兰连接用紧固件2004-04-20发布 2004-05-01实施Q /OM HJ 005-2004发布Q/O M H J005-2004目次前言 (Ⅱ)引言 (Ⅲ)1 范围 (1)2 规范性引用文件 (1)3 紧固件的型式和选用规定 (1)4 紧固件的材料及机械性能 (2)5 紧固件（螺栓与螺柱）的长度和质量 (3)6 紧固件的技术要求 (3)7 紧固件的标记示例 (4)前 言根据国家质量技术监督局颁布的《压力容器安全技术监察规程》（2000年1月1日正式实施）第54条“钢制压力容器管法兰、垫片、紧固件的设计应参照行业标准HG20592~20635的规定”的规定，根据公司的实际情况，为减少钢制管法兰连接用紧固件的型式、规格、品种、材料等以及节省设计、采购、制造等时间和成本，制定本标准；本标准由以下9个标准部分组成：HG20613—1997 《钢制管法兰用紧固件（欧洲体系）》HG20614—1997 《钢制管法兰用法兰、垫片、紧固件选配规定（欧洲体系）》 HG20634—1997 《钢制管法兰用紧固件（美洲体系）》HG20635—1997 《钢制管法兰用法兰、垫片、紧固件选配规定（美洲体系）》 GB/T9125—2003 《管法兰连接用紧固件》 GB/T5782—2000 《六角头螺栓》 GB/T901—1988 《等长双头螺柱 B 级》 GB/T6170—2000 《1型六角螺母》 GB/T97.1—2002 《平垫圈 A 级》由于HG20592~20635—1997标准是参照了ISO7005-1—1992、ISO7483—1991标准和ANSI B16.5—1996、ANSI B16.47—1996标准、DIN2573—1976、DIN2576—1976标准等修订而成的，而本标准是对HG20592~20635—1997标准的选用，因此，本标准也参照了上述标准；同时,GB/T5782、GB/T6170、GB/T97.1等标准分别等效采用（eqv ）了国际标准ISO4014：1999、ISO4032：1999、ISO7089：2000，因此，可以互相配合使用；本标准参照了《石油化工管道安装设计便查手册》（中国石化出版社，2003年11月第1版）中的第四章第三节“钢制管法兰、垫片及紧固件”的有关内容；本标准规定了以下方面的内容：1 钢制管法兰连接用紧固件的型式和选用规定；2 钢制管法兰连接用紧固件的材料；3 钢制管法兰连接用紧固件（螺栓与螺柱）的长度和质量；4 钢制管法兰连接用紧固件的技术要求；5 钢制管法兰连接用紧固件的标记；6 在特殊情况下，如果选用上述系列外钢制管法兰连接用紧固件的型式、材料等，须经部门经理和标准化部经理的同意；本标准由标准化部提出； 本标准由标准化部归口； 本标准由标准化部负责解释； 本标准由刘文平负责起草；4Q /O M H J 005-2004Q/O M H J005-2004本标准是第一次发布。
引言公司各有关部门应以Q/OMHJ005—2004《钢制管法兰连接用紧固件》为主进行设计、采购、制造、检验等；在和用户、供货方等签订技术协议书等技术文件时，根据用户的要求，按照下列国家标准进行签署。
GB/T5782—2000《六角头螺栓》GB/T901—1988《等长双头螺柱 B级》GB/T6170—2000《1型六角螺母》GB/T97.1—2002《平垫圈 A级》Q/O M H J005-2004钢制管法兰连接用紧固件1 范围本标准规定了钢制管法兰连接用紧固件（以下简称为紧固件）的型式和选用规定、材料及机械性能、螺栓与螺柱的长度和质量、技术要求、标记示例等。
本标准适用于钢制管法兰连接用紧固件。
本标准规定的紧固件包括六角头螺栓、等长双头螺柱、六角螺母和平垫圈。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
该一览表的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，公司根据情况对本标准进行修订。
GB/T97.1—2002 《平垫圈 A级》GB/T901—1988 《等长双头螺柱 B级》GB/T5782—2000 《六角头螺栓》GB/T6170—2000 《1型六角螺母》GB/T9125—2003 《管法兰连接用紧固件》HG20613—1997 《钢制管法兰用紧固件（欧洲体系）》HG20614—1997 《钢制管法兰用法兰、垫片、紧固件选配规定（欧洲体系）》HG20634—1997 《钢制管法兰用紧固件（美洲体系）》HG20635—1997 《钢制管法兰用法兰、垫片、紧固件选配规定（美洲体系）》《石油化工管道安装设计便查手册》，王怀义主编，中国石化出版社2003年11月出版3 紧固件的型式和选用规定3.1 钢制管法兰连接用紧固件的型式有六角头螺栓、等长双头螺柱、六角螺母和平垫圈。
3.2 化工标准系列法兰连接用紧固件的选用应根据欧洲体系和美洲体系，分别按HG20614和HG20635的规定执行；国家标准系列法兰连接用紧固件的选用按GB/T9125的规定执行。
3.3 化工标准系列（欧洲体系）法兰连接用紧固件的使用规定：3.3.1 商品级六角螺栓的使用条件应符合下列各条要求:−−PN≤1.6MPa(16bar)；−−非剧烈循环场合；−−配用非金属软垫片−−介质为非易燃、易爆及毒性危害程度较大的场合。
3.3.2 商品级双头螺柱及螺母的使用条件应符合下列各条要求:Q/O M H J005-2004−−PN≤4.0MPa(40bar)；−−配用非金属软垫片；−−非剧烈循环场合。
3.3.3 除上述3.3.1和3.3.2外，应按HG20613的规定选用专用级螺柱（双头或全螺纹螺柱）和专用级螺母。
3.3.4 按紧固件的型式、产品等级、采用的性能等级和材料牌号，确定其使用的公称压力和工作温度范围，应符合HG20613中表7.0.5的规定。
3.4 化工标准系列（美洲体系）法兰连接用紧固件的使用规定：3.4.1 商品级六角螺栓及螺母的使用条件应符合下列各条要求:−−PN≤2.0MPa(Class150)；−−非剧烈循环场合；−−配用非金属软垫片−−介质为非易燃、易爆及毒性危害程度较大的场合。
3.4.2 除上述3.4.1外，应按HG20634的规定选用专用级螺柱（双头或全螺纹螺柱）。
3.4.3 按紧固件的型式、产品等级、采用的性能等级和材料牌号，确定其使用的公称压力和工作温度范围，应符合HG20634中表7.0.4的规定。
3.5 国家标准系列法兰连接用紧固件的使用规定：3.5.1商品六角头螺栓的使用条件应符合下列要求:−−PN≤2.0MPa(20bar)；−−非剧烈循环场合；−−配用非金属软垫片；−−介质为非易燃、易爆及有毒害性的场合。
3.5.2 商品双头螺柱及螺母的使用条件应符合下列要求:−−PN≤5.0MPa(50bar)；−−非剧烈循环场合。
3.5.3 除上述条件外，应按GB/T9125的规定选用专用螺柱（双头螺柱或全螺纹螺柱）和专用螺母。
3.5.4 根据紧固件的型式、性能等级、材料牌号确定其适用的压力、温度范围，应符合GB/T9125中表B.1的规定。
3.6 钢制管法兰连接用六角头螺栓的型式和尺寸应符合GB/T5782（粗牙）的要求，其性能等级规定为A2-70，其它分别按HG20613、HG20634和GB/T9125的规定执行。
3.7 钢制管法兰连接用等长双头螺柱的型式和尺寸应符合GB/T901的要求，其性能等级规定为A2-70，其它(包括螺柱的长度)分别按HG20613、HG20634和GB/T9125的规定执行。
3.8 钢制管法兰连接用螺母的型式和尺寸应符合GB/T6170的要求，性能等级规定为A2-70。
3.9 钢制管法兰连接用平垫圈的型式和尺寸应符合GB/T97.1的要求。
4 紧固件的材料及机械性能Q/O M H J005-2004 4.1 紧固件的材料一般选用碳钢和不锈钢。
4.2 紧固件的材料及机械性能应分别符合HG20613、HG20634和GB/T9125的有关规定。
5 紧固件（螺栓与螺柱）的长度和质量5.1 化工标准系列欧洲体系法兰连接用紧固件(螺栓与螺柱)的长度计算按HG20613中附录A的规定。
5.2化工标准系列美洲体系法兰连接用紧固件(螺栓与螺柱)的长度计算按HG20634中附录A的规定。
5.3 国家标准系列法兰连接用紧固件(螺栓与螺柱)的长度计算按GB/T9125中附录A的规定。
5.4 公称压力PN1.0MPa(10bar)、PN1.6MPa(16bar)化工标准系列欧洲体系突面（RF）法兰配用螺栓、螺柱的长度和质量见表1所示（参考）。
表1 PN1.0MPa(10bar)、PN1.6MPa(16bar)化工标准系列欧洲体系法兰配用螺栓、螺柱的长度和质量注：紧固件质量为每1000件的质量（kg），其它单位为（mm）。
5.5 公称压力PN2.0MPa(Class150)化工标准系列美洲体系突面（RF）法兰配用螺栓、螺柱的长度和质量见表2所示（参考）。
5.6 化工标准系列其它压力、规格的法兰配用螺栓、螺柱的长度和质量可参考《石油化工管道安装设计便查手册》中第四章第三节第三部分的有关规定。
6 紧固件的技术要求紧固件的技术要求应分别符合HG20613、HG20634和GB/T9125的有关规定。
Q/O M H J005-2004表2 PN2.0MPa(Class150)化工标准系列美洲体系法兰配用螺栓、螺柱的长度和质量注：紧固件质量为每1000件的质量（kg），其它单位为（mm）。
7 紧固件的标记示例7.1 螺纹规格d=M20、公称长度l=80mm、性能等级为A2-70的六角头螺栓，其标记为：螺栓 GB/T5782 M20×80 A2-707.2 螺纹规格d=M30、公称长度l=160mm、性能等级为A2-70的双头螺柱，其标记为：双头螺柱 GB/T901 M30×160 A2-707.3 螺纹规格d=M16、性能等级为8.8级的六角螺母，其标记为：螺母 GB/T6170 M16 8.87.4 标准系列、公称规格20mm，由A2组不锈钢制造的硬度等级为200HV级、不经表面处理、产品等级为A级的平垫圈，其标记为：垫圈 GB/T97.1 20 A27.5 为减少设计标注的工作量,允许将六角头螺栓或双头螺柱与六角螺母、平垫圈等进行简化标注，只标注六角头螺栓或双头螺柱，在明细表的数量栏中注明数量的单位“副”。
