课件经典汽车构造
合集下载
汽车构造课件ppt
冷却系统负责将发动机的热量导出，防止发动机 过热。检查冷却液的液位和颜色，确保冷却系统 正常工作。
检查空气滤清器
空气滤清器负责过滤进入发动机的空气，定期更 换空气滤清器可以防止灰尘和杂质进入发动机。
底盘ቤተ መጻሕፍቲ ባይዱ维护与保养
检查刹车系统
刹车系统是保障驾驶安全的重要部分，定期检查刹车片的磨损程度、刹车油的液位和刹车管路的密封性，确保刹车系 统正常工作。
转向系
包括转向器、转向轴和方向盘等部件 ，负责控制车辆的转向。
制动系
包括制动器、制动传动机构和制动控 制装置等部件，负责车辆的制动。
离合器与变速器工作原理
离合器
离合器接合时，发动机的动力传到变速器；离合器分离时，发动机与变速器之 间的动力断开。
变速器
通过改变齿轮的组合和转速，实现变速和变向，使车辆能够平稳地起步和加速 。
扭刚度较差。
02
中梁式车架
中梁式车架由一根位于中央的纵梁和若干根横梁组成，纵梁断面呈管形
或空心管形，横梁断面呈槽形。具有结构刚度好、抗扭能力强等优点，
但制造工艺较复杂，重量较大。
03
综合式车架
综合式车架由中梁式车架和边梁式车架组合而成，具有两者的优点，但
重量较大。
车身与车架的连接方式
轿车车身与车架的连接方式
空调不制冷
检查空调压缩机、冷凝器 、制冷剂等是否正常，如 果不正常需要更换或维修 。
灯光不亮
检查灯泡是否烧坏、开关 是否接触不良、保险丝是 否烧断等，发现问题需要 更换或维修。
THANKS
感谢观看
02
03
排放物种类
主要有二氧化碳、水蒸气 、氮氧化物、硫化物等。
排放控制必要性
检查空气滤清器
空气滤清器负责过滤进入发动机的空气，定期更 换空气滤清器可以防止灰尘和杂质进入发动机。
底盘ቤተ መጻሕፍቲ ባይዱ维护与保养
检查刹车系统
刹车系统是保障驾驶安全的重要部分，定期检查刹车片的磨损程度、刹车油的液位和刹车管路的密封性，确保刹车系 统正常工作。
转向系
包括转向器、转向轴和方向盘等部件 ，负责控制车辆的转向。
制动系
包括制动器、制动传动机构和制动控 制装置等部件，负责车辆的制动。
离合器与变速器工作原理
离合器
离合器接合时，发动机的动力传到变速器；离合器分离时，发动机与变速器之 间的动力断开。
变速器
通过改变齿轮的组合和转速，实现变速和变向，使车辆能够平稳地起步和加速 。
扭刚度较差。
02
中梁式车架
中梁式车架由一根位于中央的纵梁和若干根横梁组成，纵梁断面呈管形
或空心管形，横梁断面呈槽形。具有结构刚度好、抗扭能力强等优点，
但制造工艺较复杂，重量较大。
03
综合式车架
综合式车架由中梁式车架和边梁式车架组合而成，具有两者的优点，但
重量较大。
车身与车架的连接方式
轿车车身与车架的连接方式
空调不制冷
检查空调压缩机、冷凝器 、制冷剂等是否正常，如 果不正常需要更换或维修 。
灯光不亮
检查灯泡是否烧坏、开关 是否接触不良、保险丝是 否烧断等，发现问题需要 更换或维修。
THANKS
感谢观看
02
03
排放物种类
主要有二氧化碳、水蒸气 、氮氧化物、硫化物等。
排放控制必要性
汽车构造简介PPT课件

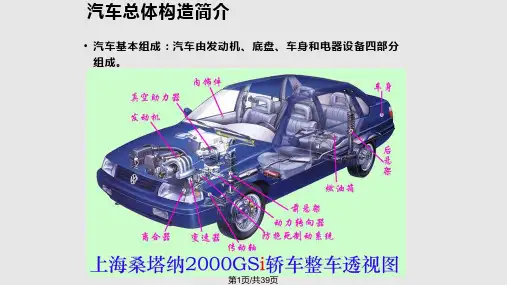

汽车总体构造简介
• 汽车基本组成：汽车由发动机、底盘、车身和电器设备四部分 组成。
第1页/共39页
发动机的定义
• 发动机是将某种能量转化为机械能的机器。
第2页/共39页
发动机的分类 • 按工作循环的不同分:二冲程发动机和四冲程发动机 • 按燃料种类:柴油机和汽油机 • 根据冷却方式的不同:水冷式和风冷式 • 根据气门位置的不同: 侧置和顶置 • 根据点火方式的不同:点燃和压燃
第10页/共39页
发动机常用术语
• 发动机的工作循 环：发动机气缸 内每进行一次进 气、压缩、作功 的连续过程
• 二冲程发动机： • 四冲程发动机：
第11页/共39页
四冲程汽油机的工作原理
• 进气行程：活塞由上止点往下止 点运动，进气门开，排气门关。
• 压缩行程：活塞由下止点往上止 点运动，进气门关，排气门关。
第17页/共39页
第18页/共39页
第19页/共39页
Hale Waihona Puke 20页/共39页配气机构 配气机构是进、排气管道的控制机构，它按照气缸的工作顺序 和工作过程的要求，准时地开闭进、排气门、向气缸供给可燃混合 气（汽油机）或新鲜空气（柴油机）并及时排出废气。另外，当进、 排气门关闭时，保证气缸密封。
第21页/共39页
第12页/共39页
四冲程汽油机的工作原理
• 作功行程：压缩行程末，火花塞产生电火花，点 燃气缸内的可燃混合气，并迅速着火燃烧，气体 产生高温、高压，推动活塞由上止点向下止点运 动，再通过连杆驱动曲轴旋转向外输出作功。
第13页/共39页
四冲程汽油机的工作原理
• 排气行程：在作功行
程终了时，排气门被
• 组成：机油泵、机油滤清器、机油冷却器、油底壳、机油滤网、机油道 • 作用：润滑、冷却、防锈蚀、密封、清洁
• 汽车基本组成：汽车由发动机、底盘、车身和电器设备四部分 组成。
第1页/共39页
发动机的定义
• 发动机是将某种能量转化为机械能的机器。
第2页/共39页
发动机的分类 • 按工作循环的不同分:二冲程发动机和四冲程发动机 • 按燃料种类:柴油机和汽油机 • 根据冷却方式的不同:水冷式和风冷式 • 根据气门位置的不同: 侧置和顶置 • 根据点火方式的不同:点燃和压燃
第10页/共39页
发动机常用术语
• 发动机的工作循 环：发动机气缸 内每进行一次进 气、压缩、作功 的连续过程
• 二冲程发动机： • 四冲程发动机：
第11页/共39页
四冲程汽油机的工作原理
• 进气行程：活塞由上止点往下止 点运动，进气门开，排气门关。
• 压缩行程：活塞由下止点往上止 点运动，进气门关，排气门关。
第17页/共39页
第18页/共39页
第19页/共39页
Hale Waihona Puke 20页/共39页配气机构 配气机构是进、排气管道的控制机构，它按照气缸的工作顺序 和工作过程的要求，准时地开闭进、排气门、向气缸供给可燃混合 气（汽油机）或新鲜空气（柴油机）并及时排出废气。另外，当进、 排气门关闭时，保证气缸密封。
第21页/共39页
第12页/共39页
四冲程汽油机的工作原理
• 作功行程：压缩行程末，火花塞产生电火花，点 燃气缸内的可燃混合气，并迅速着火燃烧，气体 产生高温、高压，推动活塞由上止点向下止点运 动，再通过连杆驱动曲轴旋转向外输出作功。
第13页/共39页
四冲程汽油机的工作原理
• 排气行程：在作功行
程终了时，排气门被
• 组成：机油泵、机油滤清器、机油冷却器、油底壳、机油滤网、机油道 • 作用：润滑、冷却、防锈蚀、密封、清洁
汽车的构造ppt课件
点火系统性能
评价点火系统的点火能量、火花塞寿命等 指标。
发电机性能
评价发电机的输出功率、效率、噪音等指 标。
起动机性能
评价起动机的启动转速、启动电流、噪音 等指标。
调节器性能
评价调节器的稳定性、精度、响应时间等 指标。
06
汽车维护与保养
汽车维护的基本知识
定期检查
定期对汽车进行全面检查，包括车身、底盘、发动机、制动系统 等，以及各种液体如机油、刹车油、防冻液等。
检查制动片的磨损情况，如果磨损严重需要及时 更换，同时检查制动液的液位和品质。
检查冷却系统
检查冷却液的液位和颜色，如果液位过低或颜色 异常，需要及时更换。
汽车维修的注意事项
不随意拆卸
01
不要随意拆卸汽车部件，特别是发动机、制动系统等重要部件
，以免影响汽车性能和安全。
选择正规维修店
02
选择正规的汽车维修店进行维修和保养，不要使用假冒伪劣的
通常具有较高的离地间隙和宽敞 的内部空间，结构包括发动机舱
、乘客舱和行李舱。
跑车车身
设计注重轻量化、空气动力学和 驾驶体验，结构通常包括发动机
舱、驾驶舱和行李舱。
车身的主要部件与功能
车身壳体
构成车身的基础框架，主要部件包括翼子板、车门、发动机盖、行李箱盖等。
车身附件
包括雨刷、车窗、后视镜、灯光、音响等。
配件和油液。
留心维修过程
03
在维修过程中，留心观察维修人员的操作过程，如果有疑问要
及时询问并确认。
感谢您的观看
THANKS
操控性
指车辆对驾驶员输入的响应速度 和稳定性，包括侧向和纵向操控
性能。
舒适性
《汽车构造》课件 《汽车构造》电子课件 项目二--曲柄连杆机构
机体组是发动机的支架，是 曲柄连杆机构、配气机构和 发动机各系统主要零部件的 装配基体。机体组主要由气 缸盖罩、气缸盖、气缸垫、 气缸体、油底壳等组成，如 图所示。
项目二 曲柄连杆机构
二、机体组
1、气缸盖罩
气缸盖罩位于气缸盖上部，一般由薄钢板冲压而成，上设注油孔等。气缸盖罩的作用 是遮盖并密封气缸盖，将机油保持在内部，同时将污垢和湿气等污染物隔绝在外面。 此外，气缸盖罩还能隔离机油和空气。
2、活塞环
普通油环
一般是用合金铸铁制造，其外 圆面的中间切有一道凹槽，在 凹槽底部加工出很多穿通的排 油小孔或狭缝。
2）油环
组合油环
由上、下刮片和产生径向、轴向弹力 作用的衬簧组成。这种油环刮片很薄， 对气缸壁的比压大，刮油作用强；上 下刮片各自独立，对气缸的适应性好； 质量小；回油通路大。因此，组合油 环在高速发动机上应用广泛。
间隙。
（5）活塞与 气缸壁间的摩 擦因数较小。
项目二 曲柄连杆机构
一、活塞和活塞环
1、活塞
3）活塞的结构
整个活塞可分为活塞顶、活塞头和活塞裙三部分，如图所示。
活塞顶：
它的作用是承受气体压力，防止漏气，将热量通过活塞环传 给气缸壁。
活塞头：
是指活塞顶至最下面一道活塞环槽之间的部分。活塞头切有 若干环槽，用来安装活塞环。上面的2～3道槽用来安装气环， 下面的一道槽用来安装油环。油环槽的底部钻有若干小孔， 以使油环从气缸壁上刮下的多余润滑油经此流回油底壳。
活塞销的材料一般为低合金渗碳钢，对于高负荷发 动机，一般采用渗氮钢。
项目二 曲柄连杆机构
二、活塞销
3、活塞销的结构和连接方式
全浮式活塞销：
能在连杆小头衬套孔和活塞销 座孔内作自由转动，可减少活 塞销磨损，且沿圆周磨损均匀。 为防止活塞销轴向窜动而损坏 气缸壁，在活塞销座两端装有 弹性卡环来限位。
项目二 曲柄连杆机构
二、机体组
1、气缸盖罩
气缸盖罩位于气缸盖上部，一般由薄钢板冲压而成，上设注油孔等。气缸盖罩的作用 是遮盖并密封气缸盖，将机油保持在内部，同时将污垢和湿气等污染物隔绝在外面。 此外，气缸盖罩还能隔离机油和空气。
2、活塞环
普通油环
一般是用合金铸铁制造，其外 圆面的中间切有一道凹槽，在 凹槽底部加工出很多穿通的排 油小孔或狭缝。
2）油环
组合油环
由上、下刮片和产生径向、轴向弹力 作用的衬簧组成。这种油环刮片很薄， 对气缸壁的比压大，刮油作用强；上 下刮片各自独立，对气缸的适应性好； 质量小；回油通路大。因此，组合油 环在高速发动机上应用广泛。
间隙。
（5）活塞与 气缸壁间的摩 擦因数较小。
项目二 曲柄连杆机构
一、活塞和活塞环
1、活塞
3）活塞的结构
整个活塞可分为活塞顶、活塞头和活塞裙三部分，如图所示。
活塞顶：
它的作用是承受气体压力，防止漏气，将热量通过活塞环传 给气缸壁。
活塞头：
是指活塞顶至最下面一道活塞环槽之间的部分。活塞头切有 若干环槽，用来安装活塞环。上面的2～3道槽用来安装气环， 下面的一道槽用来安装油环。油环槽的底部钻有若干小孔， 以使油环从气缸壁上刮下的多余润滑油经此流回油底壳。
活塞销的材料一般为低合金渗碳钢，对于高负荷发 动机，一般采用渗氮钢。
项目二 曲柄连杆机构
二、活塞销
3、活塞销的结构和连接方式
全浮式活塞销：
能在连杆小头衬套孔和活塞销 座孔内作自由转动，可减少活 塞销磨损，且沿圆周磨损均匀。 为防止活塞销轴向窜动而损坏 气缸壁，在活塞销座两端装有 弹性卡环来限位。
汽车构造 ppt课件
（1）单级主减速器
①结构：只有一对锥齿轮； ②优点：结构简单、体积小，重量轻和传动效率高等优点。
ppt课件
34
③组成
主动锥齿轮 差速器右半壳 调整螺母
凸缘 圆锥滚子轴承
圆锥滚子轴承
半轴齿轮
调整垫片 隔套
轴承座
调整垫片 壳
行星齿轮
从动锥齿轮 十字轴
差速器左半壳
东风EQ1141G型汽车主减速器及差速器
同时必须满足两个条件： （1）第一个万向的两轴间的夹角与
第二个万向的两轴间的夹角相 等， 即α1=α2 （2）传动轴两端的万向节叉处于同 一平面内。
α1 α2
ppt课件
不等速特性曲线
28
2、准等速万向节
⑴双联式万向节 ⑵三销式万向节 ⑶等速万向节
1）球笼式等速万向节 2）球叉式等角速万向节
ppt课件
横向推力杆 弹性元件 纵向推力杆
（1）弹性元件：承受和传递垂直载荷，减小路面的冲击;
（2）导向装置：传递纵向力、侧向力及其力矩，并 保证车轮 相对于车身有正确的运动关系。
（3）减振器：加快振动的衰减，限制车身和车轮的振动。
ppt课件
53
3、分类
⑴、非独立悬架
左右车轮安装在 一根 整体车桥两端，车桥则通 过弹性元件与车架相连。
1、主销后倾
装在前轮上的注销， 上端向后倾斜的现象。
ppt课件
46
主销后倾作用：
主销后倾角γ
ppt课件
主销后倾角有 使车轮自动回 正的作用
47
2、主销内倾
装在前轴上的主销上 端略向内倾斜的现象。
作用：
（1）保持汽车直线行驶的 稳定性。
（2）使驾驶员转向轻便。
①结构：只有一对锥齿轮； ②优点：结构简单、体积小，重量轻和传动效率高等优点。
ppt课件
34
③组成
主动锥齿轮 差速器右半壳 调整螺母
凸缘 圆锥滚子轴承
圆锥滚子轴承
半轴齿轮
调整垫片 隔套
轴承座
调整垫片 壳
行星齿轮
从动锥齿轮 十字轴
差速器左半壳
东风EQ1141G型汽车主减速器及差速器
同时必须满足两个条件： （1）第一个万向的两轴间的夹角与
第二个万向的两轴间的夹角相 等， 即α1=α2 （2）传动轴两端的万向节叉处于同 一平面内。
α1 α2
ppt课件
不等速特性曲线
28
2、准等速万向节
⑴双联式万向节 ⑵三销式万向节 ⑶等速万向节
1）球笼式等速万向节 2）球叉式等角速万向节
ppt课件
横向推力杆 弹性元件 纵向推力杆
（1）弹性元件：承受和传递垂直载荷，减小路面的冲击;
（2）导向装置：传递纵向力、侧向力及其力矩，并 保证车轮 相对于车身有正确的运动关系。
（3）减振器：加快振动的衰减，限制车身和车轮的振动。
ppt课件
53
3、分类
⑴、非独立悬架
左右车轮安装在 一根 整体车桥两端，车桥则通 过弹性元件与车架相连。
1、主销后倾
装在前轮上的注销， 上端向后倾斜的现象。
ppt课件
46
主销后倾作用：
主销后倾角γ
ppt课件
主销后倾角有 使车轮自动回 正的作用
47
2、主销内倾
装在前轴上的主销上 端略向内倾斜的现象。
作用：
（1）保持汽车直线行驶的 稳定性。
（2）使驾驶员转向轻便。
经典汽车构造-PPT精选
第1章 汽车底盘概述
1.2 汽车底盘的组成
2．行驶系 汽车行驶系的功用是接受发动机经传动系传来
的转矩，并通过驱动轮与路面间附着作用，产生 路面对汽车的牵引力，以保证整车正常行驶；此 外，它应尽可能缓和不平路面对车身造成的冲击 和振动，保证汽车行驶平顺性，并且能与汽车转 向系很好地配合工作，实现汽车行驶方向的正确 控制，以保证汽车操纵稳定性。
2、按货箱型式分类
栏板式
罐式
自卸式
平台式
箱式
篷式
货车的分类
3、按汽车质量分类：
类型
总质量（t）
微型 轻型 中型 重型
＜ 1.8
1.8~6 ＞1.6~ ≤2.5 ＞ 14
牵引车
EQ4166G型牵引车采用武之6×4驱动方式，装备东风康明 斯6BTA5.9型增压、中冷柴油发动机， φ380mm离合器， 先进的平衡悬挂系统，HFB52型整体式动力转向器，9吨 级中、后桥。
汽车的传动系。它应保证汽车具有在各种行驶条 件下所必需的牵引力、车速，以及它们之间的协 调变化等功能，使汽车有良好的动力性和燃油经 济性；还应保证汽车能倒车，以及左、右驱动车 轮能适应差速要求，并使动力传递能根据需要而 平稳地接合或彻底、迅速地分离。
传动系包括：离合器，变速器，万向传动装置， 主减速器及差速器，半轴等部分。
单缸发动机结构示意图
§2.1 基本术语
上止点
下止点
活塞行程(S)
曲柄半径(R)
气缸工作容积(V h ) 发动机排量(VL) 燃烧室容积(Vc ) 气缸总容积(Va ) 工作循环
Vh= πD2·S ×10-6/4 （L） D——气缸直径mm S——活塞行程mm
VL= V h × i
