发电机定冷水系统说明书
定冷水净化装置使用说明书(1)
TPRI定冷水智能净化装置使用说明书西安热工研究院有限公司二〇一九年八月目录1原理 (1)2控制指标 (1)3阀门名称及编号 (2)4主设备结构图 (3)5控制逻辑关系 (3)6电导率表校准 (4)7投运 (5)8停运 (6)9巡检 (6)10注意事项 (6)附件1：系统图 (7)1原理FNC系列发电机定冷水智能净化装置，通过调节进入定冷水箱水的电导率，使进入发电机定子冷却水的pH达到最佳防腐范围，可使发电机铜腐蚀减少到中性水工况的1%。
由图1可知，pH值只有控制在8.0-9.0才能有效抑制铜腐蚀。
图1 发电机冷却水的pH值对铜线棒腐蚀的影响2控制指标表1 #1定冷水控制指标控制指标名称控制指标值电导率（μS/cm，25℃） 1.0-2.0μS/cmpH值（25℃）8.0-9.0铜含量（μg/L）≤10补水流量（m3/h）0.3-0.7取样流量（L/h）>103阀门名称及编号4主设备结构图5控制逻辑关系用户名：1密码：111电导率下限：1.6μS/cm。
（单击即可修改，下同）阀门开度步长1：按2%调节。
（打开阀门的开度控制）时间设定1：15s电导率上限：1.8μS/cm阀门开度步长2：按2%调节。
（关闭阀门的开度控制）时间设定2：10s电动球阀电导率设定：2.5μS/cm时间设定3：300s图2 定冷水智能净化装置参数设定设备自动运行状态下：电调门动作逻辑关系：补水电导率低于电导率下限值时，电调门按阀门开度步长1的设定值开大，按时间设定1设定值动作一次；补水电导率高于电导率上限值时，电调门按阀门开度步长2的设定值关小，按时间设定2设定值动作一次；在补水电导率介于电导率下限值与电导率上限值之间时，电调门不动作。
电动保护门动作逻辑关系：补水电导率高于电动门电导率设定值时，等待设定3的时间后电动保护门自动关闭。
补水电导率低于电动门电导率设定值时，电动保护门在等待时间设定3的时间后自动打开。
6电导率表校准电导率表是瑞士Swan公司生产，其中电导率电极的电极常数为0.0415，其中补水电导率表的输出量程为0-20μS/cm。
定冷水处理系统
1 定冷水处理系统1.1 系统概述我厂采用的是FDNL-Ⅱ型定冷水处理装置，每台机组各配备一套处理装置。
每套处理装置主要由两台离子交换器（分为四个区）、一台微滤器、在线仪表等管道阀门组成，同时配有配套的FDNL-Ⅱ型树脂再生装置。
采用钠型/氢型混床进行发电机定冷水处理，可以控制pH值处于微碱性以减缓铜导线腐蚀，降低定冷水中含铜量，控制冷却水的电导率在标准范围之内；同时，冷却水中金属的腐蚀产物主要以微粒形式存在，通过混床可对冷却水中金属氧化物微粒进行滤除，防止金属氧化物在线棒通流截面上沉积结垢。
1.2 设备规范及运行参数1.2.2 运行参数1）处理水量：0.5～1.0m3/h；2）进水水质：发电机内冷水；3）进水压力：0.20～0.40MPa；4）进水温度：≤45℃；5）进水铜Cu2+ ≤60μg/L；6）出水电导率DD：≤1.2μS/cm（25℃时）；7）出水PH：8～9；8）出水铜Cu2+：≤20μg/L。
1.3 运行操作FDNL-Ⅱ型内冷水处理装置内部系统图1—进水总门；2—进水压力表；3—进水取样门（清洗树脂时除盐水进水门）；4—A上清洗排水门；5—A上进水门及流量计；6—A下进水门及流量计；7—B上进水门；8—A 上排水门；9—A下清洗排水门；10—B下进水门；11—排水门；12—在线仪表出水门；13—出水总门；14—出水取样门（清洗树脂时除盐水进、排水门）；15—在线仪表进水流量计；16—出水压力表；17—微孔过滤器；18—过滤器排气门；19—过滤器排污门；1.3.1 定冷水处理装置投运前的清洗1）将定冷水处理装置出口取样管接软管至地沟；2）关闭定冷水处理装置进水一、二次门、出水一次门；3）打开定冷水处理装置除盐水进水门，打开定冷水处理装置出口取样门；4）打开定冷水处理装置进水二次门，调整装置进水压力0.2～0.4Mpa，进行冲放；5）用除盐水冲洗定冷水处理装置20-30分钟左右，至出水电导率小于1.2μs/cm停止冲放；6）先后关闭定冷水处理装置进水二次门、出口取样门和定冷水处理装置除盐水进水门。

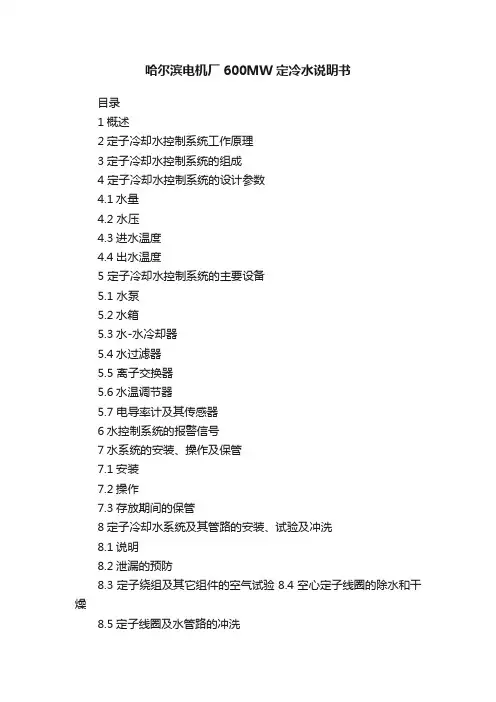

哈尔滨电机厂600MW定冷水说明书
哈尔滨电机厂600MW定冷水说明书目录1概述2定子冷却水控制系统工作原理3定子冷却水控制系统的组成4 定子冷却水控制系统的设计参数4.1水量4.2 水压4.3进水温度4.4出水温度5 定子冷却水控制系统的主要设备5.1 水泵5.2水箱5.3水-水冷却器5.4水过滤器5.5 离子交换器5.6水温调节器5.7 电导率计及其传感器6水控制系统的报警信号7水系统的安装、操作及保管7.1安装7.2操作7.3存放期间的保管8定子冷却水系统及其管路的安装、试验及冲洗8.1说明8.2泄漏的预防8.3定子绕组及其它组件的空气试验8.4空心定子线圈的除水和干燥8.5定子线圈及水管路的冲洗9用氮气为水系统加压10定子冷却水控制系统的运行10.1 水系统运行前的准备10.2定子冷却水系统的气体置换及充氮10.3给水系统加压10.4水系统的循环检查10.5定子水冷却器的运行10.6离子交换器的运行10.7 水过滤器的运行10.8水箱的运行10.9水系统运行时的注意事项11开关运行情况12关于发电机断水保护13定子水系统发生异常现象的分析13.1断水现象13.2水电导率增加的原因1 概述:该型定子冷却水控制系统是为600MW汽轮发电机配套而设计和制造的。
该系统向发电机定子绕组提供连续不断的冷却水并对其进行监控和保护。
该型汽轮发电机采用水氢氢冷却方式，即定子绕组为水冷却。
发电机所需冷却水的水质、水量、水压、水温等均由本系统来保证。
本说明书是定子冷却水控制系统现场调试、起动运行及集装维修工作中的技术说明和技术指导性文件。
2 定子冷却水控制系统工作原理:冷却水控制系统采用闭式循环方式，使连续的高纯水流通过定子线圈空心导线，带走线圈损耗。
进入发电机定子的水是从化学车间直接引来的合格化学除盐水。
补入水箱的化学除盐水通过电磁阀、过滤器，最后进入水箱。
开机前管道、阀门、集装所有元件和设备要多次冲洗排污，直至水质取样化验合格后方可向发电机定子线圈充化学除盐水。
发电机定子冷却水系统说明书样本
汽轮发电机定子冷却水系统说明书目次1 概述2 产品结构简介3 接收、吊运及储存4 安装5 运行6 检查与维护7 定子水系统信号说明书的附图附图 1 定子线圈和主引线外部水路的冲洗附图 2 定子线圈和主引线内部水路的现场冲洗附图 3 定子线圈干燥附图 4 定子主引线和并联环的干燥附图 5 定子水路恢复附图 6 离子交换器使用说明附图7 水箱液位控制器各开关整定附图8 定子冷却水系统及设备连接图（见随机图纸）附: 技术数据1 概述本说明书对水氢冷300MV至600MW级汽轮发电机定子线圈内冷水系统作了比较详细的介绍, 是定子线圈内冷水系统的安装、使用和维护的指导性文件。
2 产品结构简介2.1 水系统特点及功能定子线圈冷却水系统是一个组装式的闭式循环系统，主要的系统设备和监测仪表组装在一块底板上，便于安装、操作和维护。
本系统的特点及功能简介如下：a. 采用冷却水经过定子线圈空心导线，将定子线圈损耗产生的热量带出发电机。
b. 用水冷却器带走冷却水从定子线圈吸取的热量。
c. 系统中设有过滤器以除去水中的杂质。
d. 用分路式离子交换器对冷却水进行软化，控制其电导率。
e. 使用监测仪表及报警器件等设备对冷却水的电导率、流量、压力及温度等进行连续的监控。
f. 具有定子线圈反冲洗功能，提高定子线圈冲洗效果。
g. 水系统中的所有管道及与线圈冷却水接触的元器件均采用抗腐蚀材料。
2.2 发电机线圈冷却水路系统定子线圈冷却水经过外部进水管进入发电机励端定子机座内的环形总进水管，其中一路经过聚四氟乙烯绝缘水管流入定子线棒中的空心导线，然后从线圈的另一端（汽端）经绝缘引水管汇入环形出水管；另一路经绝缘引水管流入定子线圈主引线，出主引线后经绝缘引水管汇入安置在出线盒内的出水管，然后也经外管道汇入汽端环形出水管。
双路水流最后从汽端机座上部流出发电机，经总出水管返回到水箱。
环形进水管和出水管的顶部经过一根排气管相互连接，排气管直接与水箱相通，用以排除定子线圈中的气体。
柴油发电机组的冷却系统说明书
柴油发电机组的冷却系统说明书1. 简介柴油发电机组是一种常见的发电设备，通过燃烧柴油产生动力，驱动发电机发电。
在发电过程中，机组需要保持合适的温度，以确保发电机组的正常运行。
本说明书将详细介绍柴油发电机组的冷却系统，包括系统组成、工作原理和注意事项。
2. 冷却系统组成柴油发电机组的冷却系统通常由以下几个主要组成部分构成：2.1 散热器：散热器是冷却系统中的核心部件，用于将柴油发电机组内部产生的热量散发到周围环境中。
散热器通常由多个散热管组成，通过流体循环使冷却水与热量交换。
散热器应保持良好的通风条件，以确保散热效果。
2.2 水泵：水泵用于循环冷却水，将热量带出发电机组并送至散热器。
水泵需保持良好的运转状态，确保冷却水循环畅通，防止过热现象。
2.3 水箱：水箱是储存冷却水的容器，供给冷却系统使用。
水箱应具备足够的容量，以满足冷却系统对冷却水的需要，并具备防漏功能。
2.4 温度传感器：温度传感器用于监测柴油发电机组的冷却水温度。
通过实时监测温度的变化，可以及时调整冷却水的循环速度，确保发电机组的正常工作。
3. 工作原理柴油发电机组的冷却系统工作原理如下：3.1 冷却水循环：水泵将冷却水从水箱中抽出，并通过管路输送至散热器。
在散热器中，冷却水与发电机组产生的热量进行交换，吸收热量后再由水泵送回发电机组，形成循环。
通过不断循环，冷却水能够稳定地保持发电机组的温度。
3.2 温度控制：温度传感器检测到冷却水温度超过设定范围时，会发送信号给控制系统。
控制系统根据信号调整水泵的转速，使冷却水的循环速度加快或减慢，以达到控制温度的目的。
通过温度控制，发电机组的温度得以稳定，避免过热或过低温度对机组的影响。
4. 注意事项在使用柴油发电机组的冷却系统时，需要注意以下事项：4.1 定期维护：定期检查散热器、水泵及水箱等组成部分的状态，并及时清洗或更换损坏的部件，确保冷却系统的正常运行。
4.2 水质管理：使用纯净水或经过处理的水作为冷却水，避免因水质问题导致冷却系统结垢或腐蚀。
300MW、350MW定冷水系统说明书
SKG-300-3型汽轮发电机水系统使用维护说明书0EA〃466〃267目录1 系统说明------------------------------------------------------------------- 12 验收、吊运及储存------------------------------------------------------- 33 安装------------------------------------------------------------------------- 44 运行及检查维护---------------------------------------------------------- 45 信号系统------------------------------------------------------------------- 51 系统说明1.1 概述定子绕组冷却水系统是一个闭式循环系统。
本系统的特点及功能如下:(1) 采用高纯度冷却水通过定子线圈空心导线将定子线圈损耗产生的热量带出；(2) 用水冷却器带走高纯度冷却水从定子绕组吸收的热量；(3) 用旁路离子交换器对冷却水进行软化，降低其电导率；(4) 水系统中与绕组水接触的所有管道、阀门、设备、元件均采用不锈钢，材质1Cr18Ni9Ti；(5) 使用监测仪表及报警装臵等设备对冷却水的电导率、流量、压力及温度等进行连续的监控。
1.2 设计参数(见附表)1.3 发电机内部水系统冷却水通过外部总进水管进入位于发电机定子机座内的空心导线，然后从导线的另一端经汇流管进入水箱，进水管和出水管上部通过排气管相互连接，该排气管还可起防止虹吸作用。
排气管直接与水箱相连。
进出水管之间装有差压开关，用于指示通过定子线圈的水流压降并对不正常的压降发出报警信号。
在进水管和发电机定子机座之间还装有差压开关，差压开关的高压端接至定子机座内部，低压端与进水管(水压)相连。
定子冷却水系统自动控制和联锁保护说明
定子冷却水系统自动控制和联锁保护说明定子冷却水系统作为发电机三大附属系统之一，它的运行可靠性直接关系到发电机的安危。
因此，发电机定子冷却水系统设置了可靠的联锁和保护逻辑。
1、定冷水参数报警和保护值1）定冷水水箱水位高报警：800 mm2）定冷水水箱水位低报警：600 mm3）定冷水母管压低联动备用泵保护值：0.7 MPa，延时2秒4）定冷水进水温度高报警值：49℃5）定冷水出水温度高报警值：73℃6）定冷水出水温度高保护动作值：78℃7）定冷水进水压力低报警值：110KPa8）定冷水进水压力低保护动作值：89KPa9）定冷水进水流量低报警值：1200 L／min（72t/h）10）定冷水进水流量低保护动作值：1050 L／min（63t/h）11）定冷水水箱补水阀联开值：12）定冷水导电度大于9.9μs／cm且调整无效时，应紧急停机。
13）定子冷却水泵启动允许：冷却水箱水位不低。
14）发电机定子冷却水泵自启动条件：a运行定子冷却水泵跳闸或手动停止。
（联锁投入）。
b运行定子冷却水泵运行，且定子冷却水泵出口母管压力低至0.7 MPa，，延迟2秒（联锁投入）2、定冷水泵控制和联锁条件1）正常启动（以A泵为例，参见图19－3，B泵情况相同）：在控制室通过DCS发出启动指令，只要没有定冷水泵A电气故障或者停止命令存在，那么电气MCC上的相应开关就会合闸，并发送定冷水泵A在运行状态反馈信号给控制室。
图19-3定子冷却水泵A控制逻辑图2）自动联动：当定冷水泵A处于备用状态时，如果B泵在运行并且定冷水泵出口母管压力低开关PSW-321动作或者B泵出现电气故障信号，那么A泵都将联动投入运行。
3）停运：A泵运行过程中，只要出现定冷水泵A电气故障信号或者控制室内发出A 泵停止指令，那么定冷水泵A将会停运，控制室同样可以得到电气MCC来的停运状态反馈信息。
3、发电机断水保护定子水中断会造成严重的过热，威胁机组的安全运行，因此，本机组综合参考定子水压力、流量、温度，设置了完善的断水保护。
定冷水系统使用说明书教材
更改者:QYS59氢油水系统产品代号：XS67定冷水系统使用说明书文件代号：X9000173 版本：1更改日期：更改通知单号：编制：高帅校对：李雅秋审核：李恩德批准：潘海升北京北重汽轮电机有限责任公司2012 年04 月13 日目录1 定子冷却水系统特性..................................................... 2.1.1特殊说明：...........................................................2.1.2 概述: ..............................................................2..1.3设计参数：...........................................................2.1.4尺寸特性: ............................................................2.1.5电源规格：........................................................... 3. 2定子冷却水系统说明..................................................... 3.2.1定子冷却水系统功能（见附图）： (3)2.2 定子冷却水的供给（见附图） (4)2.3回水装置（见附图）...................................................................................... 7.2.4控制和仪表（见附图） .................................................................................. 8. 3定子冷却水系统运行................................................... 1.0 3.1投运所需的辅助设备.. (10)3.2 定子冷却水系统投运前的准备........................................ 1.2 3.3定子冷却水系统的投运 (13)3.4 运行 (14)3.5定子冷却水系统停止运行 (17)4定子冷却水系统维护................................................... 1.7 4.1在工作期间必须遵守的说明 .......................................... 1.7 4.2预防性维修（见附图） . (18)4.3 在正常运行期间的修理维护（见附图） (19)5 发电机自身水路的反冲洗 (21)6储存 (21)附图 (22)定子绕组所需水流量：高压引出线所需水流量：离子交换器水流量：定子绕组进口水温：定子绕组出口水温：在正常运行条件下水的电导率：PH值：7-9硬度：允许有微量：NH 机械杂质：60 m3/ h9 m3/ h4 m3/h45 C60 Cv 0.5〜1.5卩s/ cm （发电机进口）v 2X 10-3mo/m33无2300 mm1400 mm3200 L650 kg1定子冷却水系统特性1.1特殊说明：北京北重汽轮电机有限责任公司提醒各用户注意：1）请严格按照说明书里给出的准则执行；2）如有违背本说明书的操作，我公司将不负任何责任1.2概述:定子冷却水系统的作用，是保证软化水通过定子绕组空心导线进行循环，以便带走损耗热量，并使定子绕组的进水温度保持恒定，减小定子绕组与氢冷铁芯之间的相对位移。
发电机定冷水微碱装置操作说明
定冷水微碱装置启动和停运步骤1、启停原则启动原则：离子交换器已投运并运行正常（出水电导已降至0.5μs/cm以下）。
停运原则：定冷水系统停运，微碱装置必须停运。
2、投运前检查系统各阀门状态以下阀门常关：配碱用除盐水一次门、进水取样一次门、除盐水直补门、取样回水直排门、进水取样二次门、原除盐水至离子交换器补水门（球阀、现手柄已取）。
以下阀门常开：离子交换器出水门、超净化装置出水总门、加碱门、回水取样一次门、取样回水二次门。
3、微碱装置投运正常运行时微碱装置启停由离子交换器出口电导率值控制，一般设定启动电导率为0.5μs/cm、停止电导率1.5μs/cm；加药量由PID 调节器根据离子交换器出水电导率（加碱后）控制。
投运微碱装置前，请确认投运前系统各阀门状态正确、定冷水系统已投运正常。
3.1 投运步骤①开启定冷水取样回水一次门②开启定冷水回水取样二次门，取样流量控制在60～80ml/min③合上在线监测仪表柜电源开关（电导表及PH表）④合上定冷水微碱调节装置柜电源，将“手动自动转换旋钮”旋至“自动”状态。
3.2停运步骤①断开定冷水微碱装置电源；“手动自动转换旋钮”旋至“手动”状态。
②关闭定冷水回水取样二次门。
③关闭定冷水取样回水一次门。
④断开在线监测仪表柜电源开关（电导表及PH表）。
4 碱液配置碱液的配置：碱液为分析纯NaOH浓度为0.5%；碱箱液位应每周检查一次，液位不得低于20L；碱液应每周补充一次，每次补充量根据每周消耗量进行补充，约为5至10升，，应及时配制碱液。
注：碱液应在实验室配置均匀后补充至碱箱中。
化学就地配置碱液时联系集控人员稍开除盐水至定冷水系统补水门、开启配碱用除盐水一次门、化学人员开启配碱用除盐水二次门进行碱液配置，配置完毕后关闭以上阀门。
5 异动后定冷水系统补水方式异动后定冷水系统补水只采用除盐水，除盐水母管来水经“除盐水至定冷水系统补水门”→“除盐水直补门”→补水至定冷水泵入口管。
柴油发电机的冷却系统说明书
柴油发电机的冷却系统说明书尊敬的用户您好，欢迎使用我们公司生产的柴油发电机。
本说明书将介绍发电机的冷却系统，帮助您更好地理解和使用该系统。
请您在使用前详细阅读本说明书，并正确操作发电机。
一、系统概述柴油发电机采用水冷却方式，其冷却系统主要由以下组成部分：水箱、水泵、散热器、风扇、水管等。
系统通过循环水的方式，将散热器内部的热量散发到外界，保持发电机的正常运行。
二、系统原理发电机的冷却系统通过水泵将水从水箱中抽取，经过散热器后，再通过水管回流到水箱中。
在此过程中，风扇起到了强制散热的作用。
当系统温度过高时，水温传感器将会自动启动风扇，确保发电机始终在合适的温度范围内运行。
三、操作指南1.使用前检查水箱内水位是否正常，必要时加注清洁的冷却水。
2.发电机在运行中，应注意观察仪表板中的温度计，确保水温在合适的范围内。
3.发电机长时间运行后，应及时检查冷却系统是否正常，避免因冷却系统故障而影响发电机的正常使用。
四、维护保养1.定期检查散热器是否有积尘，清除积尘以确保良好的散热效果。
2.定期更换冷却水，并清洗水箱、水泵、散热器等关键部位，确保其畅通无阻，提高冷却效率。
3.定期检查水泵状态，以确保其正常工作。
五、注意事项1.发电机长时间闲置后，应将冷却系统内的水排空，以免水垢对发电机产生影响。
2.禁止私自更换冷却系统关键部位，如需更换，请联系公司指定维修人员进行更换。
六、结束语本说明书是对柴油发电机冷却系统的详细介绍，希望能为您更好地使用和维护发电机提供帮助。
若在使用过程中遇到任何问题，请联系我们的技术服务部门，我们将为您提供专业的技术指导和帮助。
12.发电机定冷水系统
12.发电机定冷水系统以下是为大家整理的12.发电机定冷水系统的相关范文，本文关键词为12.,发电机,冷水,系统,新疆,东方希望,东方,希望,有限，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在综合文库中查看更多范文。
新疆东方希望有限公司自备电站项目Dcs控制方案说明书-Tscs部分12.发电机定冷水系统12.1.系统概述包括的主要设备：(1)发电机定子冷却水补水电磁阀(T50V01A)(2)(T50Fs01)发电机断水保护跳发电机1(1mKF01-Yp01)(3)(T50Fs02)发电机断水保护跳发电机2(1mKF01-Yp02)(4)1号定子冷却水泵(T50m01A)(5)2号定子冷却水泵(T50m01b)(6)发电机定子冷却水加热器(T50m02A)(7)发电机补氢电磁阀(T51V01A)(8)氢气干燥器(T51m01A)(9)循环风机(T51m02A)12.2.#1定子冷却水泵（T50m01A）?操作方式：（1）单操（2）联锁?启动允许条件：（and）(1)(T50Ls02L)发电机定子水箱水位低(10mKF10cL551L)，取非(2)(T50Ls02oK)发电机定子水箱水位正常(10mKF10cL551n)?停止允许条件：（）(1)无?自动启动条件：（（1/2and，5s脉冲）or（3/4and（5/6/7or），5s 脉冲））(1)#1定子冷却水泵联锁投入(2)#2定子冷却水泵跳闸（T50m01b.oc或T50m01b.L1）(3)#1定子冷却水泵联锁投入(4)(T50m01bZR)2号定子冷却水泵运行状态(10mKF10Ap002xp03)，延时2shoLLiAs和利时公司杭州和利时自动化有限公司-1-新疆东方希望有限公司自备电站项目Dcs控制方案说明书-Tscs部分(5)(T50ps01L)发电机定子冷却水压力低(10mKF20cp201xp02)(6)(T50ps02L)发电机定子冷却水泵出口压力低(10mKF10cp201L)(7)(T50FT081)发电机定子冷却水流量(1mKF20cF001)(1)无?保护启动条件：（）(1)无?保护停止条件：（）(1)无12.3.#2定子冷却水泵(T50m01b)?操作方式：（1）单操（2）联锁?启动允许条件：（and）(1)(T50Ls02L)发电机定子水箱水位低(10mKF10cL551L)，取非(2)(T50Ls02oK)发电机定子水箱水位正常(10mKF10cL551n)?停止允许条件：（）(1)无?自动启动条件：（（1/2and，5s脉冲）or（3/4and（5/6/7or），5s 脉冲））(1)#2定子冷却水泵联锁投入(2)#1定子冷却水泵跳闸（T50m01A.oc或T50m01A.L1）(3)#2定子冷却水泵联锁投入(4)(T50m01AZR)1号定子冷却水泵运行状态(10mKF10Ap001xp03)，延时2s(5)(T50ps01L)发电机定子冷却水压力低(10mKF20cp201xp02)(6)(T50ps02L)发电机定子冷却水泵出口压力低(10mKF10cp201L)(7)(T50FT081)发电机定子冷却水流量(1mKF20cF001)(1)无hoLLiAs和利时公司杭州和利时自动化有限公司-2-新疆东方希望有限公司自备电站项目Dcs控制方案说明书-Tscs部分?保护启动条件：（）(1)无?保护停止条件：（）(1)无12.4.定子冷却水水箱补水电磁阀(T50V01A)?操作方式：（1）单操（2）联锁?开启允许条件：（）(1)无?关闭允许条件：（）(1)无?自动开启条件：（5s脉冲）(1)(T50ps01L)发电机定子冷却水压力低(10mKF20cp201xp02)?自动关闭条件：（）(1)(T50Ls02h)发电机定子水箱水位高(10mKF10cL551h)?保护开启条件：（）(1)无?保护关闭条件：（）(1)无12.5.发电机断水保护：（（1/2/3，3取2），延时15s）(1)(T50Fs01LA)发电机定子冷却水流量过低1(1mKF20Dp201)(2)(T50Fs01Lb)发电机定子冷却水流量过低2(1mKF20Dp202)(3)(T50Fs01Lc)发电机定子冷却水流量过低3(1mKF20Dp203)hoLLiAs和利时公司杭州和利时自动化有限公司-3-新疆东方希望有限公司自备电站项目Dcs控制方案说明书-Tscs部分12.6.发电机定子冷却水加热器(T50m02A)?操作方式：（1）单操?开启允许条件：（）(1)无?关闭允许条件：（）(1)无?自动开启条件：（）(1)无?自动关闭条件：（）(1)无?保护开启条件：（）(1)无?保护关闭条件：（）(1)无12.7.发电机定子冷却水加热器(T50m02A)?操作方式：（1）单操?开启允许条件：（）(1)无?关闭允许条件：（）(1)无?自动开启条件：（）(1)(T50Te083)发电机定子冷却水进水温度(10mKF20cT351) (1)(T50Te083)发电机定子冷却水进水温度(10mKF20cT351)>48℃?保护开启条件：（）(1)无?保护关闭条件：（）hoLLiAs和利时公司杭州和利时自动化有限公司-4-新疆东方希望有限公司自备电站项目Dcs控制方案说明书-Tscs部分(1)无12.8.氢气干燥器(T51m01A)?操作方式：（1）单操?启动允许条件：（）(1)无?停止允许条件：（）(1)无?自动启动条件：（）(1)无?自动停止条件：（）(1)无?保护启动条件：（）(1)无?保护停止条件：（）(1)无12.9.发电机补氢电磁阀(T51V01A)?操作方式：（1）单操（2）联锁?开启允许条件：（）(1)无?关闭允许条件：（）(1)无?自动开启条件：（5s脉冲）(1)(T51ps03L)发电机氢气压力低(10mKg20cp201L)?自动关闭条件：（）(1)(T51ps03h)发电机氢气压力高(10mKg20cp201h)?保护开启条件：（）(1)无hoLLiAs和利时公司杭州和利时自动化有限公司-5-新疆东方希望有限公司自备电站项目Dcs控制方案说明书-Tscs部分?保护关闭条件：（）(1)无12.10.循环风机(T51m02A)?操作方式：（1）单操?启动允许条件：（）(1)无?停止允许条件：（）(1)无?自动启动条件：（）(1)无?自动停止条件：（）(1)无?保护启动条件：（）(1)无?保护停止条件：（）(1)无hoLLiAs和利时公司杭州和利时自动化有限公司-6-最后，小编希望文章对您有所帮助，如果有不周到的地方请多谅解，更多相关的文章正在创作中，希望您定期关注。
发电机定子冷却水系统说明书
汽轮发电机定子冷却水系统说明书目次1 概述2 产品结构简介3 接收、吊运及储存4 安装5 运行6 检查与维护7 定子水系统信号说明书的附图附图1 定子线圈和主引线外部水路的冲洗附图2 定子线圈和主引线内部水路的现场冲洗附图3 定子线圈干燥附图4 定子主引线和并联环的干燥附图5 定子水路恢复附图6 离子交换器使用说明附图7 水箱液位控制器各开关整定附图8 定子冷却水系统及设备连接图（见随机图纸）附：技术数据1 概述本说明书对水氢冷300MW至600MW级汽轮发电机定子线圈内冷水系统作了比较详细的介绍，是定子线圈内冷水系统的安装、使用和维护的指导性文件。
2 产品结构简介2.1 水系统特点及功能定子线圈冷却水系统是一个组装式的闭式循环系统，主要的系统设备和监测仪表组装在一块底板上，便于安装、操作和维护。
本系统的特点及功能简介如下：a.采用冷却水通过定子线圈空心导线，将定子线圈损耗产生的热量带出发电机。
b.用水冷却器带走冷却水从定子线圈吸取的热量。
c.系统中设有过滤器以除去水中的杂质。
d.用分路式离子交换器对冷却水进行软化，控制其电导率。
e.使用监测仪表及报警器件等设备对冷却水的电导率、流量、压力及温度等进行连续的监控。
f.具有定子线圈反冲洗功能，提高定子线圈冲洗效果。
g.水系统中的所有管道及与线圈冷却水接触的元器件均采用抗腐蚀材料。
2.2 发电机线圈冷却水路系统定子线圈冷却水通过外部进水管进入发电机励端定子机座内的环形总进水管，其中一路通过聚四氟乙烯绝缘水管流入定子线棒中的空心导线，然后从线圈的另一端（汽端）经绝缘引水管汇入环形出水管；另一路经绝缘引水管流入定子线圈主引线，出主引线后经绝缘引水管汇入安置在出线盒内的出水管，然后也经外管道汇入汽端环形出水管。
双路水流最后从汽端机座上部流出发电机，经总出水管返回到水箱。
环形进水管和出水管的顶部通过一根排气管相互连接，排气管直接与水虹吸的作用。
总进、出水管之间装有压差表计和一系列压差开关，用于指示冷却水通过定子线圈的水流压降，并对不正常的压降发出报警信号。
柴油发电机组冷却系统的说明书
柴油发电机组冷却系统的说明书一、前言柴油发电机组冷却系统是整个设备中至关重要的部分。
它通过降低并维持设备内部的温度，确保发电机组长期有效、安全地运行。
因此，为了更好地保障设备运行，我们提供以下说明书，帮助操作人员更好地了解该系统的组成和工作原理，以及在日常使用中更好地维护和保养该系统。
二、冷却系统组成1. 水箱：该部分主要负责储存和循环冷却水，水箱的容量大小视设备实际情况而定。
2. 水泵：水泵是发电机组冷却系统中的中枢部位，它通过强制循环水来达到冷却发电机组的目的，水泵的流量大小应当依据设备的需求而确定。
3. 散热器：散热器通常安装在发电机组的外部，起到将热气散发至空气中的作用。
4. 阀门和管道：阀门和管道通过调节水流的大小和方向，确保整个系统在运行时的稳定性和安全性。
三、系统工作原理整个冷却系统的工作原理非常简单。
水泵通过从水箱中抽出水，并强制循环向发电机组中输送。
发电机组工作时会产生大量的热量，这些热量通过发电机组的外表散发，在经过散热器后被散发至空气中。
热量散走后，水再被回流至水箱中，循环利用。
四、维护与保养为了确保设备冷却系统的稳定和安全运行，需要定期对其进行维护和保养。
以下是具体的操作步骤：1. 检查冷却水的水位，根据需求添加。
2. 定期更换冷却水，清洗散热器。
3. 定期清洗水箱和冷却系统管路，确保冷却水的畅通和水路的干净。
4. 定期检查水泵、阀门和管路的状态，确保其完好无损。
以上四点是设备冷却系统维护和保养的关键点，只有定期维护和保养冷却系统，才能确保发电机组的稳定和安全运行。
五、结束语冷却系统是发电机组运行不可或缺的一部分。
只有我们充分认识到故障对设备的损失，才会更加注重对设备的保护和维护。
希望本说明书能够帮助到每一位使用和操作该设备的人员，确保设备的正常运转，达到发电的目的。
发电机定冷水系统说明书
1 概述本说明书0EG.460.210是北京北重汽轮电机有限责任公司制造330MW 水氢氢冷却汽轮发电机定子水冷外部控制系统产品在储存、安装、运行及维修工作中的指导性技术文件。
2 技术参数2.1系统参数2.1.1 设计参数:330MW2.1.2 水质标准(1) 电导率：0.5～1.5μS/cm(2) PH值：7～9(3) 硬度：< 2μm0l/L(4) 允许有微量NH3(5) 无机械杂质2.1.3 氢水压差发电机正常运行时氢气压力和水压之差≤0.1MPa。
2.2 电器特性正常电路: 380V A.C (三相)配电盘: 220V A.C(三相)3 产品结构简介3.1 系统功能及工作原理3.1.1 功能本系统向发电机定子绕组和母线提供水质、压力、温度和流量符合要求的冷却水，并提供相应的控制和报警信号，保证发电机安全运行。
3.1.2 工作原理本装置把两台水泵、两台过滤器，一只树脂捕捉器、一台离子交换器及定子线圈进水温度调节单元等主要元件集装于一个底盘上，并配有JX001水集装集中接线盒。
水箱单独安装（据用户需要水箱也可装于集装底盘上），两台管式冷水器为单独集装。
本机组为调峰机组，定子线圈进水温度恒定波动值（±2.5℃）。
为了适应发电机不同工况时的运行要求，既需要控制定子线圈的进水温度，也要减小定子线圈出水温度的波动。
为达此目的，本系统采用了两套电动温度调节单元(见附图一)、据用户需要也可采用两套气动温度调节单元(见附图二)，一套为三通合流阀调节单元，调节定子线圈进水温度（在集装上）；一套为三通分流阀调节单元，适当调节定子水流量，借以调节定子线圈出水温度的波动（此装置不在集装上）。
系统为闭式循环，一台水泵由水箱吸水，把水分别送入冷水器和三通合流阀温度调节单元调节后，分成两路，一路（主回路）经水过滤器及1#、2#流量计进入定子线圈及母线室，带出发电机的损耗热量返回水箱；另一路经阀门25-3流经离子交换器处理后返回水箱，以保持水质参数正常。
发电机定子冷却水资料
5.虹吸破坏阀及管道
海门电厂一期的定冷水系统配有破坏虹吸的管 道，即从水箱上部空间接出一管道，连接到发 电机出水母管或母管出来后的一小段扩大管 （处于水系统最高处）上。 作用为平衡压力，防止断水瞬间在进口压力失 去的情况下由于虹吸作用使定子线棒中的水被 吸到定子水箱，以保护线棒；正常运行时，回 水温度高可能发生汽化，防止汽化 定子冷却水进出水管设有一联络管，作用为消 除振动 Fra bibliotek
2台泵1台工作1台备用，当1台出故障后能 自动切换到另1台。 2台冷却器设有测温元件，便于进行温度控 制。 自凝结水系统向定子冷却水箱补水管路的设 计水压按4MPa考虑。 冷却器进、出口设有就地温度计。 发电机内冷却水进水管装设就地压力表和 流量表。 发电机设有漏水监测装置。
二、系统相关设备简介
4.断水保护
线圈入口水压异常低(小于0.14MPa); 流量异常低(≤1377L/min/82.62t/h); 出水温度异常高(76℃)
三种信号之中任何一种出现时，则视为发 电机断水，断水保护装置应当动作，发电机组 降负荷或者甩负荷。
参数汇总
参 数 单位 MPa MPa t/h 正常运行值 0.95 0.4 120 高报警值 / 0.44 / 低报警值 0.5联泵 0.18 108 0.14 96（三取二） 跳闸值
8、离子交换器
离子交换器由不锈纲制成，树脂装填容积0．36m。该离 子交换器为混合床式，即采用强碱性阴树脂和强酸性阳树 脂且按2：1的比例混合装填。离子交换器的最大允许流量 为6．2L／S(22．3m3／h)，为流入发电机的水量的约 百分之二十，最高允许水温60℃，压力损失不高于98kPa。 正常运行期间，离子交换器的水流量控制在250L／min左 右。当进入离子交换器的水的电导率不高于1．0 u S／ cm时，其出水的电导率将不高于0．1 u S／cm，当进入 离子交换器的水的电导率不高于9．9 u S／cm时，其出 水的电导率将不高于0．2 u S／cm。如果系统中水的电 导率不能维持在0．5 us／cm以下，或者压力损失超过 98kPa，则说明交换树脂已经失效，应进行更换。
直流发电机组的冷却系统说明书
直流发电机组的冷却系统说明书一、概述本说明书是针对直流发电机组冷却系统的安装、使用、维护及故障排除等方面所做的详细阐述。
为确保冷却系统的顺利使用，保证直流发电机组的正常运行，用户在使用前应仔细阅读本说明书的全文并按操作要求进行使用。
二、冷却系统的组成直流发电机组的冷却系统主要由风扇、散热片、风机、水箱、冷却水管、泵等组成。
其中，风扇和散热片采用自然风冷方式，配合使用芯片式温度传感器对发电机组进行实时检测和控制，保证冷却效果达到最优化。
三、冷却系统的工作原理冷却系统工作时，发电机组内部的高温空气通过散热片散热后被风扇带走，并通过呼吸管排出外部环境，起到持续降温的作用。
同时，利用水泵将冷却水从水箱中抽出，通过水管送至发电机组内部进行冷却，实现周期性的水冷循环，保证冷却效果更佳，防止发电机组高温过载情况的发生。
四、冷却系统操作指南1. 开机前，检查冷却水箱内的水位，确保水位充足，并保证水质清洁，无杂物、油污等污染物。
2. 操作过程中，如发现冷却水流量异常、温度过高等问题，应及时关闭发电机组，检查冷却系统是否存在堵塞、泵损坏、水管漏水等问题，及时排除故障。
3. 每隔一段时间，对风扇、散热片、水泵等冷却系统的部件进行检查、清洗和维护，以确保冷却效果和系统稳定性。
五、冷却系统故障排除1. 故障：发电机组工作时温度过高。
解决方法：检查散热片和风扇是否清洁，确保风量正常；检查水泵是否工作正常，水流是否通畅；如存在损坏或堵塞等情况，及时更换或清除故障点。
2. 故障：冷却管道漏水。
解决方法：检查管道连接部位是否松动、锁紧情况是否到位，及时调整或更换件。
3. 故障：发现冷却水质量不好。
解决方法：定期更换冷却水，选择质量符合标准的冷却水，并进行清洗和处理，以确保冷却水的质量和清洁度。
六、注意事项1. 使用前，应阅读说明书并操作正常，确保无误后再使用。
2. 操作过程中，应注意安全，防止误操作和事故的发生。
3. 维护过程，应保持清洁、干燥，防止水流短路等情况。
发电机内冷水系统讲义
发电机内冷水系统讲义一、定、转子冷却水系统设备规范序号名称型式数量单位容量位置备注1 尺寸（长×宽×高）集装式m 4.7×3×32 每套泵组重量kg 822/600 定子/转子3 储水容量m3 2.3/2.3 定子/转子4 冷却水总容量m3 3.2/3.2 定子/转子5 泵组数量和功率2/2 kW 30/226 冷却器型式板式7 发电机额定条件下冷却水流量m3/h 59/30 定子/转子8 定、转子冷却水进水压力MPa ≤0.39 说明通过泵组的冷却水是否要经过处理和过滤是10 定、转子冷却水进水温度℃30~4011 定子线圈内冷却水性质除盐水12 系统材料不锈钢13 水泵不锈钢14 管道不锈钢15 热交换器气体不锈钢16 热交换器管子不锈钢17 集箱不锈钢18 蒸汽加热器不锈钢二、发电机断水保护1．发电机转子冷却水压力小于0.1MPa，且发电机转子冷却水流量小于21t/h，延时30s，发电机跳闸。
2．发电机定子冷却水压力小于0.1MPa，且定子冷却水流量小于36t/h，延时30s,发电机跳闸。
3. 发电机端部冷却水压力小于0.1MPa，且端部冷却水流量小于5t/h，延时30s，发电机跳闸。
三、定、转子冷却水系统的启动1. 系统检查完好，各阀门处于规定状态。
2．联锁保护试验正常。
3．确认定、转子水箱水质合格、水位正常，投入补水自动。
4．检查泵油质合格、油位正常。
5．联系电气测绝缘合格后送电。
6．开启定、转子冷却水泵进口门，启动一台定、转子冷却水泵，缓慢开启泵出口门向系统注水排空气，检查泵电流、声音、振动正常，出口压力、轴承温度正常。
7．全开泵出口门后，调整定、转子冷却水泵再循环门或发电机冷却水进水门，使发电机进水压力、流量正常。
检查就地、DCS上个参数正常，无异常报警信号。
8．检查系统无泄漏，盘根甩水正常、不发热。
9．配合热工投入内冷水温度调节自动。
10．泵运行正常后，开启另一台泵出口门，投入备用泵联锁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.1安装
7.2操作
7.3存放期间的保管
8定子冷却水系统及其管路的安装、试验及冲洗
8.1说明
8.2泄漏的预防
8.3定子绕组及其它组件的空气试验
8.4空心定子线圈的除水和干燥
8.5定子线圈及水管路的冲洗
9用氮气为水系统加压
10定子冷却水控制系统的运行
10.1水系统运行前的准备
3.6离子交换器一台，直径Φ325mm，高度1200mm。
3.7电导率仪3台。
3.8电磁阀：Dg25 P＝1.2MPa 1台，AC220V。
3.9压差、压力开关1套，流量开关1件。
3.10减压器一台：P＝0.014MPa。
3.11安全阀一台：P＝0.1MPa，开启压力P＝0.035MPa。
3.12水温调节器一套
阀，系统正常运行时，该阀门为常开，起止回阀的作用。在系统检修时，
可关闭阀门作为截止阀使用。
5.2水箱：为不锈钢制造，容积为2m3，补水水源由化学车间引来除盐
水，通过电磁阀自动或手动补水。水箱内充有氮气，通过减压器自动补
入水箱，水箱内氮气压力为0.014MPa，水箱上设有安全阀，当氮气压力
增至0.035MPa时，自动开启放气，防止水箱超压。当氮气压力高于
目录
1概述
2定子冷却水控制系统工作原理
3定子冷却水控制系统的组成
4定子冷却水控制系统的设计参数
4.1水量
4.2水压
4.3进水温度
4.4出水温度
5定子冷却水控制系统的主要设备
5.1水泵
5.2水箱
5.3水-水冷却器
5.4水过滤器
5.5离子交换器
5.6水温调节器
5.7电导率计及其传感器
6水控制系统的报警信号
5.6定子冷却水进水温度，由水温调节器来调节和控制，保证进水温度
达到设定值。
5.7电导率计及其传感器
监测定子冷却水水质采用三个电导率计，两只电导率计的传感器装
在发电机冷却水管路进口，另一只装在离子交换器出口管路。分别监测
发电机进水和离子交换器出口水的电导率。离子交换器出口处电导率计
还可间接监视离子交换器中树脂的状态。
整定值
保护
操作
备注
1
泵“1A”停止
0.14MPa
开关SW21动作
延时3 - 5秒启动1B泵
2
泵“1B”停止
0.14MPa
开关SW20动作
延时3 - 5秒启动1A泵
3
定子线圈进水温度高
>60℃
温度开关SW24动作
4
定子线圈出水温度高
>90℃
温度开关SW25动作
5
交换器出水电导率高
>0.5μs/cm
电导率仪SW34发信号
备用，当过滤器进出口压力差高于正常压力差0.021MPa时，跨接于过
滤器进出口处的压差开关发出报警信号，手动投入备用过滤器，切除原
使用的过滤器，并清洗干净做为备用。LS-25水过滤器为不锈钢制造，
装在水处理管路上，当离子交换器不锈钢丝网破损，可捕捉树脂，以免
树脂进入发电机堵塞定子线圈。
5.5离子交换器为不锈钢制造，直径为Φ325mm，高度1735mm，运行周
直至水质取样化验合格后方可向发电机定子线圈充化学除盐水。水箱内
的软化水通过耐酸水泵升压后送入管式冷却器、过滤器，然后再进入发
电机定子线圈的汇流管，将发电机定子线圈的热量带出来再回到水箱，
完成一个闭式循环。
为了改善进入发电机定子线圈的水质，将进入发电机总水量的5～
10%的水不断经过本装置内的离子交换器进行处理，然后回到水箱。
作中的技术说明和技术指导性文件。
2定子冷却水控制系统工作原理:
冷却水控制系统采用闭式循环方式，使连续的高纯水流通过定子线
圈空心导线，带走线圈损耗。进入发电机定子的水是从化学车间直接引
来的合格化学除盐水。补入水箱的化学除盐水通过电磁阀、过滤器，最
后进入水箱。开机前管道、阀门、集装所有元件和设备要多次冲洗排污，
电机安全、可靠地运行。定子冷却水系统及其外部连接管路的清洗靠系
统水泵将冷却水升压形成闭式循环来完成。冲洗时应安装临时过滤器或
滤网，冲洗完毕后将水排掉并拆除临时过滤装置。待水系统及其外部管
路的冲洗合格后，对发电机的定子线圈进行冲洗。定子线圈的冲洗可分
为正冲洗和反冲洗。在发电机下部定子线圈进出口管路上设有正、反冲
1.042MPa时，水箱上的压力开关动作并报警。水箱上装有水位信号器，
当水位低或高时发出报警信号。水箱底部装有排污阀，上部装有排气阀。
5.3水冷却器选用不锈钢管式冷却器，一台工作，一台备用。单台冷却
器运行可保证发电机运行维持其100%的额定电流。
5.4XLS-100水过滤器为不锈钢制造，装在主管路上，一台工作，一台
7.3存放期间的保管:
不允许将此设备露天存放，其放置地方应有防护措施，以防止设备
在恶劣环境下可能发生的机械损坏。
8定子冷却水系统及其管路的安装、试验及冲洗
8.1说明
定子冷却水控制系统安装在指定位置，所有管路按水系统图及发电
机对外连接图与发电机连接。为了防止杂质和外来物进入，各个管路都
要配有反法兰，直到外部管路连接好为止。发电机与冷却水系统之间的
3定子冷却水控制系统的组成:
本系统由下列主要部件组成：
3.1水泵两台：Q＝115T/H，P＝0.75MPa
3.2水—水冷却器2台，一台工作，一台备用。
3.3XLS-100型水过滤器二台Dg100，P＝0.8MPa，过滤精度100μ。
3.4交换器出口过滤器一台，Dg25，P＝0.8MPa。
3.5水箱一个，V＝2m3。
8.3定子绕组及其他组件的空气试验
首先连接发电机外部管路，检验发电机是否泄漏（见氢气系统安装
图），然后进行定子线圈和其他部件的空气压力试验。
8.4空心定子线圈的除水和干燥
为作定子线圈直流绝缘试验，要求排除定子线圈中的水。交流高压
试验可在不排水的情况下进行。若长期停机时为防冻，要排水。系统有
彻底排水的措施，定子线圈的水可从发电机每端叉管经过仪器管路排出。
更换树脂
6
定子线圈进水电导率高
>5μs/cm
电导率仪SW32发信号
报警
7
定子线圈进水电导率过高
>9. 5μs/cm
电导率仪SW33发信号
甩负荷或打闸停机
8
水箱水位低
液位信号
指示液位450mm
液位信号器SW27动作
补水电磁阀打开
正常水位550mm
9
水箱水位高
液位信号器指示液位650mm
液位信号器SW26动作
1概述:
该型定子冷却水控制系统是为600MW汽轮发电机配套而设计和制
造的。该系统向发电机定子绕组提供连续不断的冷却水并对其进行监控
和保护。
该型汽轮发电机采用水氢氢冷却方式，即定子绕组为水冷却。发电
机所需冷却水的水质、水量、水压、水温等均由本系统来保证。
本说明书是定子冷却水控制系统现场调试、起动运行及集装维修工
14
定子绕组水压降高
比正常压差高0.035MPa
压差开关SW31动作
报警
15
发电机氢与水的压差低
<0.035MPa
压差开关SW35动作
手调旁路阀门
16
过滤器压力损失升高
比正常压差高0.021MPa
差压开关SW22动作
清洗滤芯
7水系统的安装、操作及保管
定子冷却水控制系统采用集装形式，所有组件均安装在一个底座上，
50%的速率将定子电流自动降低到额定电流的15%，同时定子冷却水的
电导率需控制在1.5μs/cm以内。当定子冷却水电导率增高至5μs/cm时
，同时发电机在100%额定电流的运行状态下，当定子线圈中水流量降低
时，水系统中备用泵必需在5秒钟内投入正常运行。
6定子冷却水控制系统的报警信号
信号装置
序号
信号名称
洗接口，且定子线圈进出口管路之间及其与水箱之间设有连通管并有阀
门，调整阀门的开关位置可实现对定子线圈的断续正、反冲洗或连续正、
反冲洗，断续正冲洗即来自定子冷却水箱的冷却水经水泵升压后流经冷
却器、过滤器经阀门＃532进入发电机定子线圈，然后经阀门＃534排入地
沟，此时阀门＃533、＃535、＃536、＃537均处于关闭位置。断续反冲洗即
即定子冷却水从系统过滤器流出后经阀门＃536进入发电机定子线圈，再
经阀门＃535返回水箱，完成一个循环周期，如此往复循环，此时阀门
＃532、＃533、＃534、＃537处于关闭状态。定子冷却水箱下部设有排污阀
＃511，可将水箱中不合格冷却水由此排入地沟。发电机对定子冷却水的
水质要求很高，它直接影响到机组运行的安全、可靠性，因此对定子冷
期约1200小时，比例循环5%～10%，处理后水电导率值0.1μs/cm～0.5
μs/cm。阳阴树脂体积比为1：1，阳树脂为＃732，重24公斤，阴树脂
为＃717，重20公斤，当监测离子交换器出口水质的电导率计显示其电导
率值高于0.5μs/cm时，表明离子交换器中的树脂已失效，此时应从系统
中切除离子交换器，更新树脂，再投入系统运行。
3.13温度计6件，温度开关2件。
3.14压力表11件：0～1.0MPa；－0.1MPa～0MPa～0.06MPa。
4定子冷却水系统设计参数
4.1水量：
定子水（即化学除盐水）：90T/H±3T/H
二次水（普通水)：350T/H
4.2水压：
定子冷却水：0.25MPa～0.35MPa
二次水：小于0.3MPa
