温度变送器标准

温度变送器标准
温度变送器的标准通常包括以下几个方面：
1. 传感器类型和工作原理：标准应规定所使用的温度传感器的
类型，如热电偶、热敏电阻或半导体传感器，并描述其工作原理。

2. 测量范围和精度：标准应规定温度变送器的测量范围，即能
够测量的温度范围，并规定其精度要求，即测量结果与实际温度之间
的偏差。

3. 输出信号：标准应规定温度变送器的输出信号类型，常见的
有模拟信号（如4-20mA、0-10V）信号（如RS485、Modbus）。

4. 安装和连接方式：标准应规定温度变送器的安装方式，如法
兰安装或管道安装，并规定温度传感器与温度变送器之间的连接方式。

5. 环境适用性：标准应规定温度变送器在特定环境条件下的适
用性，包括工作温度范围、湿度范围和防护等级要求。

6. 校准和验证：标准应规定温度变送器的校准和验证要求，包
括校准间隔、校准方法和验证方法等。

7. 安全和可靠性要求：标准应规定温度变送器的安全和可靠性
要求，包括过载保护、防雷保护和故障诊断功能等。

8. 标识和包装要求：标准应规定温度变送器的标识和包装要求，包括产品型号、序列号、生产日期和厂家信息等。

这些标准旨在确保温度变送器在各种应用环境下能够准确、可靠
地测量温度，并满足相关的安全和质量要求。

具体的标准可以根据不
同地区和行业的要求而有所不同。

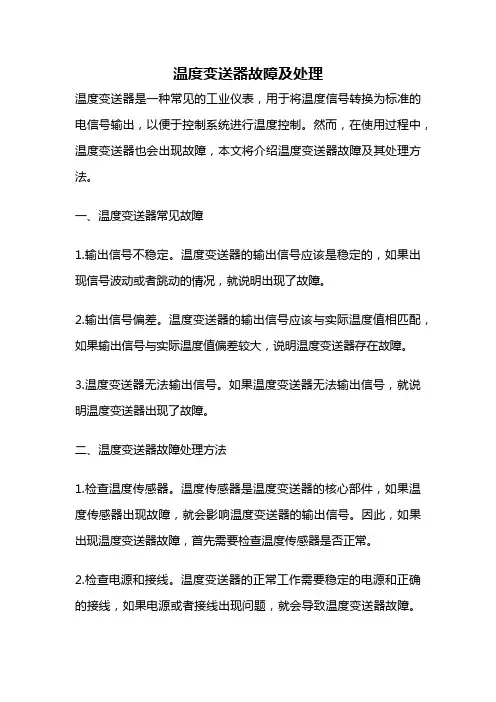

温度变送器故障及处理

温度变送器故障及处理温度变送器是一种常见的工业仪表，用于将温度信号转换为标准的电信号输出，以便于控制系统进行温度控制。

然而，在使用过程中，温度变送器也会出现故障，本文将介绍温度变送器故障及其处理方法。

一、温度变送器常见故障1.输出信号不稳定。

温度变送器的输出信号应该是稳定的，如果出现信号波动或者跳动的情况，就说明出现了故障。

2.输出信号偏差。

温度变送器的输出信号应该与实际温度值相匹配，如果输出信号与实际温度值偏差较大，说明温度变送器存在故障。

3.温度变送器无法输出信号。

如果温度变送器无法输出信号，就说明温度变送器出现了故障。

二、温度变送器故障处理方法1.检查温度传感器。

温度传感器是温度变送器的核心部件，如果温度传感器出现故障，就会影响温度变送器的输出信号。

因此，如果出现温度变送器故障，首先需要检查温度传感器是否正常。

2.检查电源和接线。

温度变送器的正常工作需要稳定的电源和正确的接线，如果电源或者接线出现问题，就会导致温度变送器故障。

因此，需要检查电源和接线是否正常。

3.校准温度变送器。

如果温度变送器的输出信号偏差较大，就需要进行校准。

校准方法如下：（1）准备标准温度计和标准电压表。

（2）将标准温度计和标准电压表分别接入温度变送器的输入端和输出端。

（3）调节温度变送器的校准电位器，使输出电压与标准电压相等。

4.更换故障部件。

如果经过以上步骤，温度变送器仍然无法正常工作，就需要更换故障部件。

根据具体故障情况，可以更换温度传感器、电源、接线等部件。

温度变送器是工业控制中常用的仪表，但是在使用过程中也会出现故障。

针对不同的故障情况，需要采取不同的处理方法。

在平时的使用过程中，还需要注意对温度变送器进行定期维护和检修，以保证其正常工作。

温度变送器的调试及故障判断

二、温度变送器
热电阻（RTD）
1、热电阻温度计是基于金属导体或半导体电阻值与温度之间呈一定函数关系的原理实现温度测量的。金属导体电阻与温度的关系一般可以表示为： Rt=Rt0｛1+a(t—t0)｝
式中 Rt 为温度为t时的电阻值
Rt0为温度为t0时的电阻值 a为电阻温度系数，即温度每升高1℃时电阻相对变化量，PT100一般为0.39/100 一般金属材料的电阻与温度的关系是非线性的，但是，在某一范围内，可以近似为一个常数，电阻与温度的函数关系确定了，就可以通过测量至于测温对象之中并与测温对象达到热平衡的热电阻的阻值而求得被测温度了。 2、热电阻是利用是利用金属丝（例如铂丝、铜丝）的电阻随温度的变化工作原理工作的。热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。 (1)．热电阻材料热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。 (2)．热电阻测温系统的组成热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点： ①热电阻和显示仪表的分度号必须一致 ②为了消除连接导线电阻变化的影响，必须采用三线制接法。
二、温度变送器
一体化防爆热电阻：
二线制输出4-20mA，抗干扰能力强；
二、温度变送器
二、温度变送器
一体化温度变送器接线图
显示模块
4 _ 3
近250欧姆电阻
+
2
1
显示、记录、调节及微机系统
+
PT 10 0 电阻欧姆信号
-
变送模块
17-42VDC 现场控制室

温度变送器的原理及应用图

温度变送器的原理及应用图1. 温度变送器的概述温度变送器是一种将温度信号转换为标准电信号输出的设备。

它能够将温度传感器所采集到的温度信号转换成标准信号（如4-20mA、0-10V等），并输出给控制系统进行监测、控制和数据采集等用途。

温度变送器广泛应用于工业自动化领域，如冶金、化工、电力等行业。

2. 温度变送器的工作原理温度变送器的核心部件是温度传感器和信号转换电路。

温度传感器主要有热电偶、热电阻和半导体温度传感器等。

当温度传感器被置于被测物体上时，温度变送器会通过传感器采集到温度值，并将该温度值转换为标准电信号输出。

温度传感器采集到的温度信号首先经过放大电路放大，然后再经过线性化电路进行电信号的线性化处理。

接着，信号转换电路将处理好的信号进行电流/电压转换，并将其输出给控制系统。

控制系统通过对接收到的信号进行处理，并根据需要进行控制操作。

3. 温度变送器的应用图示下图展示了一个典型的温度变送器的应用图，图中标注了各部件的名称和功能。

+--------------+| || 电源供应单元 +---->| | 给变送器供电+----+---------+|||+----+---------+| || 温度传感器 || |+----+---------+|||+----+---------+| || 信号转换电路 | ----> 输出标准信号给控制系统| |+----+---------+4. 温度变送器的优势和应用领域温度变送器具有以下优势： - 提供稳定、可靠的温度测量和控制。

- 支持远距离传输和远程监测。

- 具备防护性和防腐蚀性能，适合恶劣环境使用。

- 方便安装和维护。

温度变送器的应用领域包括但不限于： - 工业过程控制：如化工厂中的温度监测和控制。

- 环境监测：如空调系统中的温度监测和控制。

- 制造业：如烤箱温度的控制和监测。

总结：温度变送器是一种将温度信号转换为标准电信号输出的设备，它的工作原理是通过温度传感器采集温度信号，并经过放大电路和线性化电路进行处理，最后通过信号转换电路输出给控制系统。

温度变送器说明书

温度变送器说明书温度变送器说明书1. 简介温度变送器是一种用于测量和转换温度信号的设备。

它能够将温度信号转换为标准的电流/电压信号，并通过输出端口提供给控制系统或数据采集设备。

本说明书将介绍温度变送器的功能、技术规格和使用方法。

2. 技术规格以下是温度变送器的一些基本技术规格：- 输入类型：热电偶、热电阻或标准电阻- 输入范围：根据不同型号可选，例如-100°C至+1000°C- 输出信号：标准电流/电压信号- 输出范围：根据不同型号可选，例如 4-20mA 或 0-10V- 精度：根据不同型号可选，通常在0.1%~0.5%范围内- 工作温度：根据不同型号可选，例如-40°C至+85°C- 防护等级：根据不同型号可选，例如IP65或IP673. 功能特点温度变送器具有以下功能特点：3.1 温度测量温度变送器能够准确测量各种温度信号，包括热电偶和热电阻。

通过输入端口连接传感器，变送器会将传感器测量到的温度信号转换为标准的电流/电压信号，并进行线性化处理，以提供稳定和可靠的测量结果。

3.2 信号转换温度变送器可将温度信号转换为标准的电流/电压信号。

用户可以根据需要选择输出范围和类型，例如4-20mA或0-10V。

转换后的信号适用于各种控制系统或数据采集设备，方便信号传输和处理。

3.3 防护功能温度变送器采用防护设计，可适应各种恶劣环境条件。

根据选择的型号，变送器可能具有防尘、防水和抗震等功能。

这使得温度变送器很适合于户外或工业场合的应用，保证设备的稳定性和可靠性。

3.4 高精度与稳定性通过先进的测量和线性化技术，温度变送器具有较高的测量精度。

通常情况下，精度可以达到0.1%到0.5%，满足各种精确温度测量和控制要求。

同时，温度变送器具有良好的长期稳定性，能够在长时间使用过程中保持测量精度的稳定性。

4. 使用方法以下是温度变送器的使用步骤：4.1 安装- 将温度传感器正确连接到输入端口，确保连接牢固。

温度变送器检定规程

温度变送器检定规程1. 引言温度变送器检定是保证温度测量准确性的重要过程。

本文档旨在制定温度变送器检定规程，以确保温度变送器的测量结果能够符合要求，并提供一致的测量数据。

本规程适用于温度变送器的日常检定工作。

2. 检定设备2.1 温度计：选择具有较高精度和稳定性的温度计，如铂电阻温度计或热电偶。

2.2 标准温度源：使用具有高精度、可追溯的标准温度源作为基准来进行温度变送器的检定。

2.3 数据采集系统：使用数据采集系统记录温度变送器的输出信号，并实时监测温度变送器的输出数据。

2.4 其他辅助设备：如电流源、电压源等。

3. 检定步骤3.1 准备工作在开始检定之前，需要进行以下准备工作：•校准温度计并确保其准确性。

•校准标准温度源并确保其准确性。

•将数据采集系统连接到温度变送器并确保其正常工作。

•调整辅助设备至合适的工作状态。

3.2 检定温度变送器输出信号3.2.1 将标准温度源的输出信号连接至温度变送器，并记录标准温度源的输出值。

3.2.2 使用数据采集系统记录温度变送器输出信号的数值。

3.2.3 比较温度变送器的输出信号与标准温度源的输出值，计算温度变送器的误差。

3.3 检定温度变送器线性度3.3.1 使用标准温度源提供不同温度的输入信号，记录温度变送器输出信号的数值。

3.3.2 使用线性回归方法分析温度变送器的输出信号与输入信号的关系，计算线性度误差。

3.4 检定温度变送器热电势3.4.1 将温度变送器连接至标准温度源，并记录温度变送器的输出信号。

3.4.2 根据温度变送器和标准温度源的特性曲线，计算温度变送器热电势误差。

3.5 检定温度变送器响应时间3.5.1 使用标准温度源提供稳定的输入信号，并记录温度变送器输出信号的变化情况。

3.5.2 根据温度变送器输出信号的变化情况，计算温度变送器的响应时间。

4. 检定结果根据检定步骤中的测量数据，计算并记录温度变送器的误差、线性度、热电势和响应时间等指标值。

pt100温度变送器原理

pt100温度变送器原理
PT100温度变送器是一种常用的温度测量仪器，它使用PT100电阻传感器来测量温度，并将测量结果转换成电信号输出。

PT100电阻传感器是一种根据电阻值随温度变化的特性来测量温度的传感器。

它由具有特殊电阻-温度特性的白金电阻丝构成，电阻值随温度的变化呈线性关系。

温度变送器包含一个电路板，上面安装有PT100电阻传感器和其他电子元件。

当温度变化时，PT100电阻传感器的电阻值也会发生变化。

变送器的电路通过测量电阻值的变化来确定温度的变化。

温度变送器的工作原理基于电桥电路。

常见的电桥电路包括满桥、半桥和四线制电桥。

其中，最常见的是四线制电桥，因为它具有较高的测量精度。

四线制电桥中，PT100电阻传感器作为电桥的一个电阻，其他三个电阻为固定电阻。

当电桥平衡时，输出电压为零。

根据电桥平衡条件可以得到PT100电阻传感器的电阻值与温度之间的关系。

温度变送器使用一种特殊的电路来将电桥的平衡情况转换成电信号输出。

一般使用运算放大器等电子元件来实现信号放大和转换。

通过校准和调节温度变送器，可以将变送器的输出信号与实际
温度之间建立准确的关系。

用户可以根据变送器的输出信号来获取准确的温度测量值。

总结来说，PT100温度变送器利用PT100电阻传感器的电阻-温度特性来测量温度，并通过电桥电路和特殊的电路将测量结果转换成电信号输出。

pt100温度变送器原理

PT100温度变送器是一种将温度信号转换为工业标准化输出信号（如4~20毫安）的温度装置。

它主要由传感器和信号转换器两部分组成，其中传感器部分为PT100热电阻，也称为热电阻温度变送器；信号转换部分则由采集模块、信号处理和转换单元组成。

PT100温度变送器的工作原理是利用金属导体材料电阻值随温度变化的特性，对温度和湿度相关的参数进行检测。

具体来说，当PT100热电阻受到环境温度变化时，其阻值会随之发生变化，这个变化的阻值经过测量电路转换成相应的电压信号，再经过放大、隔离、线性校正等处理后，输入V/I转换电路转换成标准4-20mA或0-10V信号输出。

输出的电信号与所测量的温度值成线性关系，从而实现对温度的测量和控制。

PT100温度变送器的测量精度较高，一般可达±0.2℃。

在一定的测温范围内，它也可以测量物体内部的温度分布。

但需要注意的是，对于运动体、小目标或热容量很小的对象，PT100温度变送器的测量误差可能会较大。

总体而言，PT100温度变送器具有集温度检测与信号处理为一体、标准接插件出线、体积小巧、线性化输出4~20毫安标准信号等优点，因此在工业过程温度参数的测量和控制中得到了广泛应用。

温度变送器使用说明

温度变送器使用说明
一、引言
温度变送器是一种用于测量和传输温度信号的设备。

它将温度信号转换为相应的电信号，以便在远距离传输或连接至其他设备。

本文将为您提供关于温度变送器的详细使用说明，帮助您正确操作和维护设备。

二、产品描述
1. 温度变送器是一种小型设备，通常由外壳、传感器、转换电路等组成。

2. 温度变送器通常具有高精度、稳定性和抗干扰能力。

3. 温度变送器可以将温度信号转换为标准的电信号输出。

三、安装和连接
1. 确保温度变送器与所测量的温度物体保持良好的接触，避免导热不良。

2. 温度变送器应放置在通风良好且不易受潮的位置。

3. 根据所需的安装方式，选择合适的固定方式（如螺纹、法兰等）将温度变送器固定在所需位置。

4. 连接变送器的电气接线务必按照设备上的标记连接，确保正
确性。

四、操作和显示
1. 通电前确认温度变送器连接正常并已正确接线。

2. 使用适当的电源电压给温度变送器供电，一般为DC 24V。

3. 温度变送器通常具有显示屏，可以显示当前测量的温度值。

4. 如需更改温度单位或其他设置，请参考设备说明书进行操作。

五、校准和维护
1. 温度变送器一般在出厂前已校准，但长期使用后可能会出现
偏差。

因此，定期校准很重要。

2. 根据设备说明书或校准工具的指引，进行温度变送器的校准。

3. 温度变送器应定期检查是否有损坏或零件老化的情况，并及
时更换损坏的零部件。

温度变送器的原理及应用

温度变送器的原理及应用温度变送器是一种能将被测温度信号转换成标准信号输出的电子测量仪器。

它主要由传感器、信号调理电路和输出接口组成。

温度变送器的原理是通过传感器将温度信号转换成电压、电流等标准信号，然后经过信号调理电路进行放大、滤波、线性化、温度补偿等处理，最后通过输出接口将信号输出给控制设备或显示仪表。

温度变送器的应用非常广泛，以下是几个典型的应用场景：1. 工业过程控制：温度变送器常被用于工业生产中对温度进行监测和控制。

例如，在化工过程中，温度变送器可以将温度信号转换成标准信号输出给PLC或DCS系统，以实现对温度的精确监测和控制，确保生产过程的稳定性和安全性。

2. 热力系统：温度变送器可以用于热力系统的温度测量和控制。

比如，在供暖系统中，温度变送器可以将地源、太阳能等能源转化成热能的温度信号转换成标准信号输出给控制系统，以实现对供暖系统的温度控制。

3. 环境监测：温度变送器也常用于环境监测中，如气象站、温室、冷藏库等地方对温度的监测。

温度变送器可以将环境温度转换成标准信号输出给数据采集仪器或自动化系统，实现对环境温度的实时监测和记录。

4. 制冷设备：温度变送器在制冷设备中的应用非常常见。

比如，冷库中的温度变送器可以将冷藏室内的温度信号转换成标准信号输出给控制系统，以实现对制冷设备的温度控制和调节。

5. 生物医学：温度变送器在生物医学领域也有广泛的应用。

例如，在手术室中，温度变送器可以将手术台面的温度信号转换成标准信号输出给监测仪器，以实时监测手术室的温度，确保手术环境的安全和舒适。

温度变送器作为一种重要的温度测量仪器，其原理和应用十分广泛。

通过将温度信号转换成标准信号输出，温度变送器实现了温度的精确测量和控制，为工业生产、环境监测等领域提供了可靠的温度监测方案。

温度变送器的适用介绍

温度变送器的适用介绍温度变送器是一种常见的工业自动化控制仪表，它是用于将现场温度信号转换为标准信号输出的装置。

温度变送器可以将不同种类的温度传感器检测到的温度信号转换为标准的信号，如4-20mA电流或0-10V电压等。

温度变送器适用于各种工业场合，如化工、石化、电力、制药、食品等行业。

本文将介绍温度变送器的适用范围、分类、选型和安装注意事项。

适用范围温度变送器适用于以下场合：1.环境温度较高或较低的工况2.采用远传信号的场合，提供稳定的远距离信号传输3.对信号精度有要求的情况4.要求设备可控、自动化程度高的场合分类根据输入信号类型的不同，温度变送器可以分为以下几种类型：热电偶变送器热电偶变送器是将热电偶检测到的温度信号转换为标准信号输出的装置。

热电偶变送器适用于工作温度在-270℃至+1800℃范围内的场合，具有测量范围宽、质量稳定、抗干扰能力强等特点。

热电阻变送器热电阻变送器是将热电阻检测到的温度信号转换为标准信号输出的装置。

热电阻变送器适用于工作温度在-200℃至+600℃范围内的场合，具有精度高、响应快等特点。

同时，它还可以根据温度补偿线的不同，分为三线式、四线式热电阻变送器。

红外温度变送器红外温度变送器是将通过红外线检测到的物体表面温度转换为标准信号输出的装置。

红外温度变送器适用于非接触式温度检测的场合，可以广泛应用于造纸、印染、化工、冶金、炼油、食品加工、纺织等行业。

其他类型除了以上三种类型的温度变送器，还有磁敏电阻温度变送器、晶体管温度变送器、热电积温度变送器等。

这些类型的温度变送器主要应用于特殊的温度检测场合。

选型选择适合的温度变送器，需要考虑以下几个方面：1.检测对象的最高温度和最低温度2.对控制精度、响应速度的要求3.电源的电压和信号传输距离4.工作环境与外界温度条件安装注意事项1.将温度变送器放置在干燥、通风良好的地方，并避免水汽、腐蚀性气体的侵蚀。

2.温度变送器的电源和信号线应分开布置，避免相互干扰。

温度变送器的原理及应用实验

温度变送器的原理及应用实验1. 温度变送器的概述温度变送器是一种用于测量和转换温度信号的设备。

它可以将温度信号转换为标准的电流信号或电压信号，从而方便传输和处理。

温度变送器通常由温度传感器和信号转换器组成，具有广泛的应用领域，包括工业自动化、仪器仪表、环境监测等。

2. 温度变送器的工作原理温度变送器的工作原理基于热电效应、热敏效应或热电阻效应，具体取决于所采用的温度传感器的类型。

以下是几种常见的温度传感器及其工作原理：2.1 热电偶热电偶是利用两种不同金属导线的热电效应产生电压差来测量温度的传感器。

当两根不同金属导线的连接处温度发生变化时，由于两种金属的热电特性不同，会在连接处产生热电势。

通过测量这个热电势的大小，可以确定温度的变化情况。

2.2 热敏电阻热敏电阻是一种根据材料电阻随温度变化的特性来测量温度的传感器。

当温度发生变化时，热敏电阻的电阻值也会发生变化。

通过测量热敏电阻的电阻值，可以推断出温度的变化情况。

2.3 热电阻热电阻是一种利用材料电阻随温度变化的特性来测量温度的传感器。

与热敏电阻类似，当温度发生变化时，热电阻的电阻值也会发生变化。

热电阻常用的材料有铜、铂等，其中铂电阻常常被用作温度变送器的传感器。

3. 温度变送器的应用实验为了更好地理解温度变送器的原理和应用，可以进行一些实验来验证其性能和功能。

下面是一些常见的应用实验：3.1 温度测量实验在这个实验中，我们可以使用温度变送器来测量不同介质的温度。

首先，选择一个合适的温度传感器（如热电偶或热敏电阻），将其与温度变送器连接。

然后，将传感器放置在要测量温度的介质中，并记录变送器输出的电流或电压信号。

通过比较变送器的输出信号和已知温度值，可以评估温度变送器的准确性和精度。

3.2 温度控制实验在这个实验中，我们可以利用温度变送器来控制一个加热或冷却设备，以使温度保持在预定的范围内。

首先，将温度传感器和温度变送器连接，并将变送器的输出信号与控制装置（如PLC或PID控制器）连接。

温度变送器知识点归纳总结

温度变送器的核心部件是传感器和信号处理电路。

传感器用于感知温度，并将温度信号转换成电信号；信号处理电路则负责对温度信号进行放大、滤波、线性化等处理，同时还会进行抗干扰、灾难性安全保护等功能。

此外，温度变送器还包括供电回路、数字转换电路、通信接口等部件。

温度变送器的知识点可以归纳为以下几个方面：一、传感器类型和选择1. 热电偶传感器：由两种不同金属（或合金）的导线焊接在一端形成测温端，另一端接在显示仪表或变送器上，其工作原理是利用两种不同材料的导热特性形成温度梯度，产生电动势，测量温度。

2. 热敏电阻传感器：利用热敏电阻材料的电阻随温度的变化而变化的特性进行温度测量。

3. 红外线传感器：利用物体对红外线的辐射和反射特性测量目标物体的真实温度。

4. 光纤传感器：采用光纤传感器测量目标物体的温度。

选择传感器时需要考虑以下几点：温度范围、测量精度、环境适应性、抗干扰能力、可靠性等因素。

二、温度变送器的工作原理温度变送器的工作原理是将传感器采集到的温度信号进行放大、滤波、线性化等处理，并输出标准的工业信号；同时还进行抗干扰、灾难性安全保护等功能。

信号处理电路通常由模拟电路和数字电路两部分组成，通过对温度信号进行放大、滤波、线性化等处理，最终输出标准的4-20mA电流信号或0-10V电压信号。

三、温度变送器的特点和优势1. 测量范围广：温度变送器可以适用于各种温度范围的测量，从-200℃至+2000℃不等。

2. 准确性高：温度变送器的测量精度通常在0.5%以内。

3. 稳定性好：温度变送器在工作条件稳定的情况下，具有很好的稳定性。

4. 抗干扰能力强：温度变送器对电磁干扰和环境干扰有很好的抵抗能力。

5. 安全可靠：温度变送器通常具有防爆、隔离、防腐蚀等功能，适用于各种恶劣的工业环境。

6. 输出信号标准化：温度变送器输出的是标准的工业信号，便于传输和处理。

1. 化工行业：用于各种化工生产过程中的温度测量和控制。

2. 电力行业：用于发电厂的锅炉、汽轮机、发电机组等设备的温度测量和控制。

温度变送器

种类:热电偶温度变送器、热电阻温度变送器和直流毫伏温度变送器。
DDZ-Ⅲ型温度变送器的基本误差为0.5%, 输出信号:4-20mA及1-5VDC。
2.4.1 DDZ-Ⅲ型温度变送器 1) 热电偶温度变送器的工作原理组成:量程单元和放大单元。如下图。放大单元是通用的,量程单元随品种.测量范围不同而异。
2.4.3 智能温度变送器
HART协议:Highway Addressable Remote Transducer (可寻址远程传感器数据公路),是由Rosemount (罗斯蒙特) 公司提出的用于现场智能仪表和控制室设备间通讯的一个过渡性协议。
是Rosemount公司于1986年提出的一项标准。实现4~20mA模拟信号与数字通讯兼容的标准,是现场总线的过渡性标准。
调整(零点和满度值)和任意组态(类型、规格以及量程);
(3) 具有各种补偿功能:对热电偶.热电阻的非线性补偿,热电偶冷端温度补偿,热电阻的引线补偿;
(4) 具有控制功能:实现现场就地控制；
(5) 具有通信功能:可与各种智能化的现场控制设备及上层管理控制计算机实现双向信息交换；
(6) 具有自诊断功能:对零点和满度值自校正,对输入和输出回路断线报警,超限报警,变送器内部各芯片进行监测,工作异常时报警等。
组成:前置运算放大器、功率放大器、输出回路及 DC/AC/DC变换器。
热电偶产生较小的热电势(几十或十几毫伏) → 大电压(前置运算放大器)→ 电流(功率放大器将电压转换电流)4~20mA。
2.4.2一体化温度变送器将变送器模块安装在测温元件接线盒或专业接线盒内的一种温度变送器。变送器模块与测温元件形成一个整体, 其结构如图。
Io∝t。特点:体积小、重量轻、现场安装方便、抗干扰能力强、

温度变送器的概念

温度变送器的概念温度变送器是用于测量和转换温度信号的设备。

它是工业过程控制中非常重要的一种仪表，可将温度信号转换为标准的电流信号（如4-20mA）或电压信号（如0-10V），以便于信号传输、处理和控制。

温度变送器的工作原理基于热敏电阻、热电偶或半导体温度传感器，它们将温度转化为电阻或电动势。

温度变送器通过使用内部的放大器电路，将这些信号转换为具有更好传输性能和抗干扰能力的标准电流或电压信号。

温度变送器有多种类型，包括智能型和非智能型。

非智能型温度变送器主要由传感器、信号处理电路和输出电路组成。

它们的输出信号与输入信号成线性关系，适用于简单的温度测量与控制系统。

智能型温度变送器不仅具备传感器的功能，还具备灵活的配置和通信接口，可以与监控系统和控制系统进行数字通信，实现更高级的功能和集成。

温度变送器在工业自动化领域有着广泛的应用。

首先，它们能够在复杂的工业环境下可靠地测量温度。

无论是高温、低温、高压、强腐蚀性介质等恶劣条件下，温度变送器都能提供准确可靠的温度测量。

其次，温度变送器的输出信号对远距离传输和抗干扰性能较好，适合于工控系统中大量信号的集中传输和处理。

此外，温度变送器具备高度的可配置性和可调性，可以根据不同的需求进行参数设置和校准。

最后，智能型温度变送器还能通过通信接口与上位机进行连接，实现监测、配置和远程控制等功能。

温度变送器的使用带来了许多优势和便利。

首先，它们提供了更稳定、精确的温度测量结果，能够满足工业生产对温度精度和可靠性的要求。

其次，温度变送器的输出信号能够直接与控制系统集成，通过控制台实时监测温度变化，实现及时的调节和控制。

此外，温度变送器的安装和维护也较为简单方便，可以根据需要进行更换和拓展。

总之，温度变送器作为一种用于测量和转换温度信号的设备，在工业过程控制中具有重要的作用。

通过将温度信号转化为标准的电流或电压信号，温度变送器能够实现信号的传输、处理和控制。

它们具备高精度、可靠性强、抗干扰能力好等优点，在工业自动化领域得到了广泛应用。

温度变送器工作原理

温度变送器工作原理
温度变送器是一种用于测量、转换和传输温度信号的设备。

它的工作原理基于测量热量的物理特性。

具体来说，温度变送器的工作流程可以分为以下几个步骤：
1. 传感器测量温度：温度变送器通常配备了一个温度传感器，例如热电阻、热敏电阻或热电偶。

这些传感器与被测温度物体相连，并根据温度变化产生相应的电信号。

2. 信号转换：温度变送器接收传感器产生的电信号，并将其转换成可供传输的标准信号，通常是电流信号4-20mA或电压信号0-10V。

转换过程包括放大、滤波、线性化等操作，以确保输出信号与输入温度之间的线性关系。

3. 传输信号：转换后的标准信号通过导线或无线方式传输到目标位置，例如控制室或监控系统。

这样，温度变送器就可以将温度信息传递给用户，以便进行监测、控制或记录等操作。

4. 校准和补偿：为确保测量的准确性和稳定性，温度变送器通常需要进行定期的校准和补偿。

这可以通过与已知温度源进行比对，或使用自动校准系统进行实现。

总的来说，温度变送器通过将温度转换为标准信号，并传输到目标位置，实现了温度信号的测量、转换和传输。

这使得温度监测和控制变得更加方便和可靠。

温度变送器工作原理

温度变送器工作原理
温度变送器是一种用来测量温度并将其转换成标准信号输出的仪器，它在工业自动化控制领域中起着至关重要的作用。

本文将介绍温度变送器的工作原理，以帮助读者更好地理解和应用这一设备。

温度变送器的工作原理主要基于热敏电阻和热电偶两种传感元件。

热敏电阻是一种电阻随温度变化而变化的元件，它的电阻值随温度的升高而降低，反之亦然。

而热电偶则是由两种不同金属材料焊接在一起形成的一种温度传感器，当两种金属材料的焊点处温度发生变化时，会产生电动势，从而实现温度的测量。

在温度变送器中，传感元件感知到的温度信号首先会经过放大电路进行放大，然后经过线性化处理电路将其转换成与温度成线性关系的标准信号输出，如4-
20mA电流信号或0-10V电压信号。

这样的标准信号可以方便地传输到控制室或PLC等设备中，实现对温度的准确监测和控制。

除了传感元件和信号处理电路外，温度变送器还包括了冷端补偿电路、线性补偿电路和标定电路等部分。

冷端补偿电路用于补偿热电偶中的冷端温度影响，线性补偿电路用于对传感元件输出信号进行线性化处理，而标定电路则用于对温度变送器进行校准，以确保输出信号的准确性和稳定性。

总的来说，温度变送器的工作原理可以概括为，传感元件感知温度信号，经过放大、线性化处理和补偿等环节后，将其转换成标准信号输出。

这一过程实现了温度的准确测量和可靠传输，为工业生产过程中的温度控制提供了重要的支持。

总之，温度变送器作为工业自动化控制领域中不可或缺的一部分，其工作原理的理解对于工程技术人员来说至关重要。

通过本文的介绍，相信读者对温度变送器的工作原理已有了更清晰的认识，希望能对大家的工作和学习有所帮助。

温度变送器的工作原理

温度变送器的工作原理
温度变送器是一种常用的工业自动化仪表，用于测量和转换温度信号。

它的工作原理是基于热电偶、热电阻或半导体温度传感器的信号转换原理，通过将温度信号转换成标准信号输出，实现对温度的准确测量和控制。

首先，让我们来了解一下温度变送器的构成。

温度变送器通常由温度传感器、信号调理电路和输出电路组成。

温度传感器负责采集被测介质的温度信号，信号调理电路用于对传感器输出的信号进行放大、滤波和线性化处理，输出电路则将处理后的信号转换成标准信号输出，如4-20mA电流信号或0-10V电压信号。

其次，让我们来了解一下温度变送器的工作原理。

当温度传感器接触到被测介质时，根据热电偶、热电阻或半导体温度传感器的特性，产生相应的电压或电阻信号。

这个信号会经过信号调理电路进行放大、滤波和线性化处理，以保证输出的信号符合标准的输入输出关系。

最后，输出电路将处理后的信号转换成标准信号输出，供给给控制系统或显示仪表进行显示和控制。

在实际应用中，温度变送器通常与温度显示仪表、温度控制器
或PLC等设备配合使用，实现对温度的实时监测和控制。

它被广泛应用于化工、电力、冶金、石油、制药等领域，对生产过程中的温度进行监测和控制，保证生产过程的稳定性和安全性。

总的来说，温度变送器的工作原理是基于温度传感器的信号转换原理，通过信号调理和输出电路的处理，将温度信号转换成标准信号输出，实现对温度的准确测量和控制。

它在工业自动化控制中起着重要的作用，是保证生产过程稳定运行的重要仪表设备。

温度变送器的技术参数

温度变送器的技术参数一、引言温度变送器是一种用于测量温度并将其转换为标准信号输出的设备。

它广泛应用于各种工业自动化控制领域，如化工、石油、电力、冶金等行业。

本文将详细介绍温度变送器的技术参数。

二、温度变送器的定义温度变送器是一种将热电偶或热敏电阻等传感器测得的温度信号转换为标准信号输出的设备。

它通常由传感器模块、信号调理模块和输出模块组成。

三、温度变送器的技术参数1. 量程范围量程范围是指温度变送器能够测量的最小和最大温度值。

通常情况下，不同型号的温度变送器具有不同的量程范围，例如-50℃~150℃或0℃~400℃等。

2. 精确度精确度是指温度变送器测量结果与实际值之间的误差。

通常情况下，精确度可以分为静态精确度和动态精确度两种。

静态精确度是指在稳态条件下，测量结果与实际值之间的误差；动态精确度是指在温度变化较大时，测量结果与实际值之间的误差。

3. 稳定性稳定性是指温度变送器在长时间使用中，输出信号的稳定程度。

通常情况下，稳定性可以分为零点稳定性和满度稳定性两种。

零点稳定性是指在零点处，输出信号的稳定程度；满度稳定性是指在满量程处，输出信号的稳定程度。

4. 响应时间响应时间是指温度变送器从接收到温度信号到输出标准信号所需的时间。

通常情况下，响应时间越短，温度变送器对温度变化的反应速度越快。

5. 输出信号输出信号是指温度变送器将测得的温度转换为标准信号后所输出的形式。

常见的输出信号包括模拟量和数字量两种。

模拟量通常以电流或电压形式输出；数字量则以数字形式输出。

6. 工作电源工作电源是指供给温度变送器工作所需的电源电压。

通常情况下，不同型号的温度变送器具有不同的工作电源要求，例如12V、24V或220V等。

7. 环境温度环境温度是指温度变送器能够正常工作的环境温度范围。

通常情况下，环境温度范围应符合国际标准，例如-20℃~70℃等。

8. 防护等级防护等级是指温度变送器的外壳具有的防护性能。

通常情况下，防护等级可分为IP65、IP67、IP68等不同等级，其中IP68表示最高防护等级。

温度变送器校验方法

温度变送器校验方法一、温度变送器的基本原理温度变送器是一种用于测量温度并将其转化为标准信号输出的设备。

其基本原理是利用温度敏感元件（如电阻、热电偶、热电阻等）与信号处理电路相结合，将温度变化转化为线性电流信号或数字信号输出。

这种输出信号可以被其他设备接收并进一步进行处理，以实现对温度的监控和控制。

二、为何需要校验温度变送器使用温度变送器进行温度测量是工业自动化和过程控制中常见的应用。

然而，温度变送器在使用过程中可能会受到各种因素的干扰，导致其测量结果不准确。

因此，为了确保温度测量的准确性和可靠性，需要对温度变送器进行校验。

三、温度变送器校验的方法校验温度变送器的方法有多种，下面将介绍几种常见的校验方法：1. 对照法校验对照法校验是指通过将温度变送器与已知准确温度的“对照仪器”进行比较来判断温度变送器的准确性。

一般情况下，对照仪器可以使用标准温度计或其他精确的温度测量设备。

校验时，将温度变送器与对照仪器同时暴露在同一温度环境下，记录两者的温度值并进行比对。

若温度变送器的测量结果与对照仪器的结果相差较大，则需要进行调整或修理。

2. 电流回路校验电流回路校验是一种主要适用于电流型温度变送器的校验方法。

具体操作步骤如下：1. 将已知准确温度的点与温度变送器连接，记录电流变送器输出的电流值。

2. 将温度变送器的触点连接到一个已知的电阻值，通过欧姆定律计算出预期的电流值。

3. 将计算出的预期电流值与温度变送器输出的电流值进行比较，在一定误差范围内即表示校验通过。

3. 计算机辅助校验随着计算机技术的不断发展，计算机辅助校验成为了一种可以提高校验效率和准确性的方法。

通过使用特定的软件和硬件设备，可以对温度变送器进行自动化校验，并将校验结果进行记录和分析。

这种方法大大提高了校验的可靠性和效率，适用于大规模的温度变送器校验。

四、校验结果的处理对于校验结果的处理，需根据校验方法和校验设备的要求进行相应的分析和判断。

一般情况下，校验结果可分为以下几种情况：1. 校验合格如果校验结果表明温度变送器的测量结果与标准值在可接受的范围内，即表示校验合格。
