七个ansys经典入门实例
Ansys-综合实例(含40例)
第一章前处理第1例 关键点和线的创建实例—正弦曲线FINISH/CLEAR, NOSTART /PREP7K,100,0,0,0CIRCLE,100,1,,,90 CSYS,1KFILL,2,1,4,3,1K,7,1+3.1415926/2,0,0 CSYS,0KFILL,7,1,4,8,1 KGEN,2,7,11,1,,1 LSTR,8,13 LSTR,9,14 LSTR,10,15 LSTR,11,16 LANG,5,6,90,,0 LANG,4,5,90,,0 LANG,3,4,90,,0 LANG,2,3,90,,0BSPLIN,1,17,18,19,20,12 LSEL,U,,,14LDELE,ALL LSEL,ALL KWPAVE,12 CSYS,4LSYMM,X,14NUMMRG,KP,,,,LOWLCOMB,ALL,,0FINISH/CLEAR, NOSTART /PREP7 PI=3.14159 J=0*DO,I,0,PI,PI/10.0 J=J+1 X=IY=SIN(I) I=I+1 K,J,X,Y *ENDDOBSPLIN,1,2,3,4,5,6 BSPLIN,6,7,8,9,10,11 csys,4 KWPAVE,11LSYMM,y,1,2,,,,0 KWPAVE,11LSYMM,x,3,4,,,,1以上程序有意没算到2 为了使用几个命令第2例工作平面的应用实例—相交圆柱体[本例提示]通过相交圆柱体的创建，本例主要介绍了工作平面的使用方法。
通过本例，读者可以了解并掌握工作平面与所创建体的位置、方向的关系，学习工作平面的设置、偏移、旋转和激活为当前坐标系的方法。
FINISH/CLEAR，NOSTART/PREP7CYLIND,0.015,0,0,0.08,0,360CYLIND,0.03,0,0,0.08,0,360/VIEW,1,1,1,1/PNUM,VOLU,1WPOFF,0,0.05,0.03WPROT,0,60CYLIND,0.012,0,0,0.055,0,360CYLIND,0.006,0,0,0.055,0,360VSEL,S,,,2,3,1CM,VV1,VOLUVSEL,INVECM,VV2,VOLUVSEL,ALLVSBV,VV1,VV2BLOCK,-0.002,0.002,-0.013,-0.009，0,0.008WPSTYLE,,,,,,1CSYS,4VGEN,3,1,,,,120VSBV,5,1VSBV,4,2VSBV,1,3WPROT,0,0,90VSBW,ALLVDELE,1,4,3VADD,ALLVPLOT/REPLOT第3例复杂形状实体的创建实例—螺栓[本例提示]在使用ANSYS软件进行结构分析时，建立实体模型是最复杂最难以掌握的一个过程。
ANSYS软件应用实例

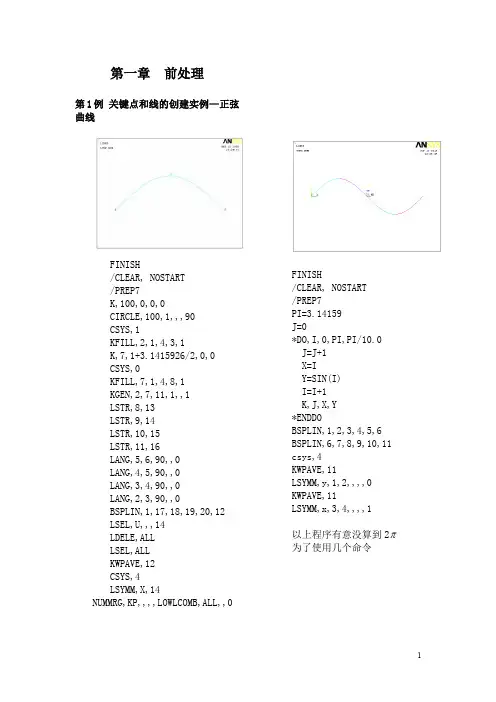

第一章前处理第1例 关键点和线的创建实例—正弦曲线FINISH/CLEAR, NOSTART /PREP7K,100,0,0,0CIRCLE,100,1,,,90 CSYS,1KFILL,2,1,4,3,1K,7,1+3.1415926/2,0,0 CSYS,0KFILL,7,1,4,8,1 KGEN,2,7,11,1,,1 LSTR,8,13 LSTR,9,14 LSTR,10,15 LSTR,11,16 LANG,5,6,90,,0 LANG,4,5,90,,0 LANG,3,4,90,,0 LANG,2,3,90,,0BSPLIN,1,17,18,19,20,12 LSEL,U,,,14LDELE,ALL LSEL,ALL KWPAVE,12 CSYS,4 LSYMM,X,14NUMMRG,KP,,,,LOWLCOMB,ALL,,0FINISH/CLEAR, NOSTART /PREP7PI=3.14159 J=0*DO,I,0,PI,PI/10.0 J=J+1 X=IY=SIN(I) I=I+1 K,J,X,Y *ENDDOBSPLIN,1,2,3,4,5,6 BSPLIN,6,7,8,9,10,11 csys,4 KWPAVE,11LSYMM,y,1,2,,,,0 KWPAVE,11LSYMM,x,3,4,,,,1以上程序有意没算到2 为了使用几个命令第2例工作平面的应用实例—相交圆柱体[本例提示]通过相交圆柱体的创建，本例主要介绍了工作平面的使用方法。
通过本例，读者可以了解并掌握工作平面与所创建体的位置、方向的关系，学习工作平面的设置、偏移、旋转和激活为当前坐标系的方法。
FINISH/CLEAR，NOSTART/PREP7CYLIND,0.015,0,0,0.08,0,360CYLIND,0.03,0,0,0.08,0,360/VIEW,1,1,1,1/PNUM,VOLU,1WPOFF,0,0.05,0.03WPROT,0,60CYLIND,0.012,0,0,0.055,0,360CYLIND,0.006,0,0,0.055,0,360VSEL,S,,,2,3,1CM,VV1,VOLUVSEL,INVECM,VV2,VOLUVSEL,ALLVSBV,VV1,VV2BLOCK,-0.002,0.002,-0.013,-0.009，0,0.008WPSTYLE,,,,,,1CSYS,4VGEN,3,1,,,,120VSBV,5,1VSBV,4,2VSBV,1,3WPROT,0,0,90VSBW,ALLVDELE,1,4,3VADD,ALLVPLOT/REPLOT第3例复杂形状实体的创建实例—螺栓[本例提示]在使用ANSYS软件进行结构分析时，建立实体模型是最复杂最难以掌握的一个过程。
几个ansys经典实例(长见识)
平面问题斜支座的处理如图5-7所示，为一个带斜支座的平面应力结构，其中位置2及3处为固定约束，位置4处为一个45º的斜支座，试用一个4节点矩形单元分析该结构的位移场。
(a)平面结构(b)有限元分析模型图5-7 带斜支座的平面结构基于ANSYS平台，分别采用约束方程以及局部坐标系的斜支座约束这两种方式来进行处理。
(7) 模型加约束左边施加X,Y方向的位移约束ANSYS Main Menu: Solution →Define Loads →Apply →-Structural→Displacement On Nodes →选取2，3号节点→OK →Lab2: All DOF(施加X,Y方向的位移约束) →OK以下提供两种方法处理斜支座问题，使用时选择一种方法。
❶采用约束方程来处理斜支座ANSYS Main Menu：Preprocessor →Coupling/ Ceqn →Constraint Eqn ：Const :0, NODE1:4, Lab1:UX,C1:1,NODE2:4,Lab2:UY,C2:1→OK或者❷采用斜支座的局部坐标来施加位移约束ANSYS Utility Menu：WorkPlane →Local Coordinate System →Create local system →At specified LOC + →单击图形中的任意一点→OK →XC、YC、ZC分别设定为2，0，0,THXY：45 →OKANSYS Main Menu：Preprocessor →modeling →Move / Modify →Rotate Node CS →To active CS →选择4号节点ANSYS Main Menu：Solution →Define Loads →Apply →Structural →Displacement On Nodes →选取4号节点→OK →选择Lab2:UY(施加Y方向的位移约束) →OK命令流；!---方法1 begin----以下的一条命令为采用约束方程的方式对斜支座进行处理CE,1,0,4,UX,1,4,UY,-1 !建立约束方程(No.1): 0=node4_UX*1+node_UY*(-1)!---方法1 end ---!--- 方法2 begin --以下三条命令为定义局部坐标系，进行旋转，施加位移约束!local,11,0,2,0,0,45 !在4号节点建立局部坐标系!nrotat, 4 !将4号节点坐标系旋转为与局部坐标系相同!D,4,UY !在局部坐标下添加位移约束!--- 方法2 end受均匀载荷方形板的有限元分析针对【MATLAB 算例】6.2(1)的问题，即如图6-3(a)所示的正方形薄板四周受均匀荷载的作用，该结构在边界上受正向分布压力，同时在沿对角线轴上受一对集中压力，荷载为。
Ansys_综合实例(含40例)(个人认为很经典).
!定义 2 个点 !第一个节点 30 号(左端) !第二个节点 1 号（右端） !描述径向应力 !描述周向应力
!绘应力图
8
Ansys 综合实例
第 8 例 静力学问题的求解实例—扳手的受力分析 [本例提示]介绍了利用 ANSYS 进行空间问题静力学分析的方法、步骤和过 程。
/CLEAR,nostart /FILNAME,EXAMPLE8 /PREP7 ET,1,PLANE42 ET,2,SOLID45 MP,EX,1,2E11 MP,PRXY,1,0.3 RPR4,6,0,0,0.01 K,7,0,0,0 K,8,0,0,0.05 K,9,0,0.1,0.05 LSTR,7,8 LSTR,8,9 LFILLT,7,8,0.015 LSTR,1,4 ASBL,1,10 LESIZE,2,,,3 LESIZE,3,,,3
6
Ansys 综合实例
第 6 例 杆系结构的静力学分析实例—悬臂梁 [本例提示]介绍了利用 ANSYS 对杆系结构进行静力学分析的方法 、 步骤和过 程。 /CLEAR /FILNAME,EXAMPLE6 /PREP7 ET,1,BEAM3 R,1,14.345e-4,245e-8,0.1 MP,EX,1,2E11 MP,NUXY,1,0.3 K,1,0,0,0 K,2,1,0,0 LSTR,1,2 LESIZE,1,,,50 LMESH,1 FINISH /SOLU DK,1,UX DK,1,UY DK,1,ROTZ FK,2,FY,-10000 SOLVE FINISH /POST1 PLDISP FINISH
4
Ansys 综合实例
第 4 例 复杂形状实体的创建实例—杯子
[本例提示]为了进一步掌握实体模型的创建方法和技巧，本例使用 ANSYS 软件提供的 各种建模工具，对复杂形状实体的创建继续进行练习。
ANSYS经典实例汇集(共72个例子)
47.非线性分析考虑刚度退化 .............................................................................................237 48.一个圆形水池的静力分析 .............................................................................................238 49.ANSYS 中混凝土模式预应力模拟的算例......................................................................239 50.悬臂梁受重力作用发生大变形求其固有频率.............................................................241 51.循环对称结构模态分析.................................................................................................243 52.三角平台受谐波载荷作用的结构响应.........................................................................245 53.三角平台受一地震谱激励的应力分布和支反力.........................................................247 54.三角平台受时程载荷作用的应力分布和变形过程.....................................................249 55.经典层合板理论.............................................................................................................251 56．定易圆轨迹的例子.......................................................................................................258 57．模拟门式刚架施工－单元生死...................................................................................258 58．钢筋混凝土整体式模型例子.......................................................................................261 59．在荷载步之间改变材料属性例子...............................................................................263 60．含预应力的特征值屈曲计算.......................................................................................264 61．振型叠加计算及工况组合例子...................................................................................266 62．柱子稳定分析算（预应力，特征值屈曲，初始缺陷）...........................................269 63． module MConcrete !混凝土模板 ............................................................................272 64.混凝土开裂实例.............................................................................................................280 65．螺栓网格划分...............................................................................................................281 66．自由液面的土石坝平面渗流分析...............................................................................282 67．导出刚度矩阵...............................................................................................................286 68．某混凝土拱坝工程施工期及运行期温度场仿真分析...............................................287 69．移动温度荷载计算.......................................................................................................294 70．SHSD 用于壳-实体装配实例 An .................................................................................296 71．ansys 显示－隐式－回弹分析实例 .........................................................................300 72．工况组合的经典例子...................................................................................................315
ANSYS经典案例分析
ANSYS经典案例分析ANSYS（Analysis System）是世界上应用广泛的有限元分析软件之一、它在数值仿真领域拥有广泛的应用，可以解决多种工程问题，包括结构力学、流体动力学、电磁学、热传导等。
本文将分析ANSYS的经典案例，并介绍其在不同领域的应用。
一、结构力学领域1.案例一：汽车碰撞分析汽车碰撞是一个重要的安全问题，对车辆和乘客都有很大的影响。
利用ANSYS进行碰撞分析可以模拟不同类型车辆的碰撞过程，并预测车辆结构的变形情况以及乘客的安全性能。
通过这些分析结果，可以指导汽车制造商改进车辆结构，提高车辆的碰撞安全性能。
2.案例二：建筑结构分析建筑结构的合理性和稳定性对于保证建筑物的安全和耐久性至关重要。
ANSYS可以对建筑结构进行强度和刚度的分析，评估结构的稳定性和安全性能。
例如，可以通过ANSYS分析大楼的地震响应，预测结构的位移和变形情况，以及评估建筑物在地震中的安全性。
二、流体动力学领域1.案例一：空气动力学分析空气动力学分析对于飞行器设计和改进具有重要意义。
利用ANSYS可以模拟飞机在不同速度下的气动性能，预测飞机的升阻比、空气动力学力矩等参数。
通过这些分析结果，可以优化飞机的设计，提高飞行性能和燃油效率。
2.案例二：水动力学分析水动力学分析对于船舶和海洋工程设计至关重要。
利用ANSYS可以模拟船舶在不同海况下的运动特性，预测船舶的速度、稳定性和抗浪性能。
通过这些分析结果，可以优化船舶的设计，提高船舶的性能和安全性能。
三、电磁学领域1.案例一：电力设备分析电力设备的稳定性和运行性能对电力系统的正常运行至关重要。
利用ANSYS可以模拟电力设备的电磁特性，预测电磁场分布、电磁场强度和电流密度等参数。
通过这些分析结果，可以评估电力设备的稳定性和运行性能，并指导电力系统的设计和改进。
2.案例二：电磁干扰分析电磁干扰是电子设备设计中常见的问题，特别是在通信和雷达系统中。
利用ANSYS可以模拟电磁干扰的传播路径和强度，预测设备的抗干扰能力。
ANSYS入门实例
创建补丁面积，并布尔相加
ANSYS实例一（连接板建模）
创建圆孔，两个小圆孔
Exercise
Preprocessor →Modeling →Create →Circle →SolidCircle，输入圆 心为（0，0），半径为0.4。 将工作平面原点移至总体总标系原点，Workplane →Offset WP to →Global Origin。 Preprocessor →Modeling →Create →Circle →SolidCircle，输入圆 心为（0，0），半径为0.4。 Preprocessor →Modeling →Operate →Subtract → Areas，先选取 矩形面，点击APPLY，再选取两个小圆，点击OK.
ANSYS实例四（平面应力对称性问题）
建立模型结果
ANSYS实例四（平面应力对称性问题）
划分网格结果
ANSYS实例四（平面应力对称性问题）
约束和载荷施加结果
ANSYS实例四（平面应力对称性问题）
计算变形结果
ANSYS实例四（平面应力对称性问题）
计算变形结果
ANSYS实例四（平面应力对称性问题）
合位移分布分布
X方向应力场分布
等效应力场分布
ANSYS实例三（齿轮建模问题）
问题描述
上图所示为一个直齿轮的结构示意图，结构参数为模数m=6、齿数 z=28。建立有限元模型。
ANSYS实例三（齿轮建模问题）
建立模型主要步骤示意图（续）
ANSYS实例三（齿轮建模问题）
建立模型主要步骤示意图
ANSYS经典应用实例（入门和提高好帮手）
ANSYS经典应用实例（入门和提高好帮手）第5章ANSYS静力分析实例中南大学5.1 结构静力学分析中用到的单元ANSYS软件中结构静力分析用来分析由于稳态外载荷引起的系统或部件的位移、应变、应力和力。
稳态外载荷包括稳定的惯性力如重力、旋转件所受的离心力和能够等效为静载荷的随时间变化的载荷。
这种分析类型有很广泛的应用如确定确定结构应力集中程度预测结构最大应力等。
类别形状和特性单元类型1. 杆普通LINK1,LINK8双线性LINK102. 梁普通BEAM3,BEAM4截面渐变BEAM54,BEAM44塑性BEAM23,BEAM24考虑剪切变形BEAM188,BEAM189第5章ANSYS静力分析实例中南大学类别形状和特性单元类型3. 管普通PIPE16PIPE17PIPE18浸入PIPE59塑性PIPE20PIPE604. 二维实体三角形PLANE2四边形PLANE42PLANE82PLANE182超弹性单元HYPER84HYPER56HYPER74粘弹性VISCO88大应变VISO106VISO108谐单元PLANE83PLANE25P单元PLANE145PLANE146第5章ANSYS静力分析实例中南大学类别形状和特性单元类型5. 三维实体块SOLID45SOLID95SOLID73SOLID185四面体SOLID92SOLID72层SOLID46各向异性SOLID64SOLID65超弹性单元HYPER86HYPER58HYPER158粘弹性VISO89大应变VISO107P单元SOLID147SOLID1486. 壳四边形SHELL93SHELL63SHELL41SHELL43SHELL181轴对称SHELL51SHELL61层SHELL91SHELL99剪切板SHELL28P单元SHELL150第5章ANSYS静力分析实例中南大学类别形状和特性单元类型7. 接触单元面面TARGET169TARGET170SURF171SURF172SURF173点面SURF174点点CONTAC48CONTAC49 刚性表面CONTAC12CONTAC52CONTAC268. 专业单元弹簧COMBIN14COMBIN39COMBIN40质量MASS21控制单元COMBIN37表面效应单元SURF19SURF22SURF153SURF154铰COMBIN7线性激发器LINK11矩阵MATRIX27MATRIX50第5章ANSYS静力分析实例中南大学类别形状和特性单元类型9. 耦合场声学TARGET169TARGET170SURF171SURF172SURF173 压电热应力SURF174磁结构CONTAC48CONTAC49流体结构CONTAC12CONTAC52CONTAC26第5章ANSYS静力分析实例中南大学5.2 结构静力学分析的类型静力分析线性静力分析非线性静力分析非线性静力分析允许有大变形、蠕变、应力刚化、接触单元、超弹性单元等。
ansys框架结构经典例子
首先在 ANSYS 提供的上百个单元中按类别选择梁单元 Beam 188 以及壳单元 Shell 63
6
ANSYS 中每个单元还有一些选项，可以通过点击 Option 按钮加以设定。
7
定义完单元类型后，下面就要定义单元的一些几何属性。我们首先来定义壳单元。进入 ANSYS 主菜单的第二项，Real Constants，选择 Add/Edit/Delete, 进入实参数定义窗口，选 择 Add 按钮添加实参数，并指定该实参数和 Shell 63 单元相关。
39
划分得到有限元分析所用的单元
但是这些单元看不出其形状和方向。ANSYS 提供了很好的前处理人机界面。通过选 择菜单 Plot Ctrl->Style->Size and Shape 菜单选项
40
设定 Display of element 为 ON
41
ANSYS 就会绘出相应单元的空间形状和位置。 将梁柱结点附近单元放大
在 plot 菜单中选择绘制关键点。得到关键点分布如图
30
选择刚才建立的在 X 方向很远的关键点，作为柱子的方向控制点。 再到 Plot 菜单中选择绘制 Lines，
31
同样选择代表梁的直线 设定梁的属性，与柱子一样，只是截面属性编号为 2。
32
基于同样原因，选择 Z 方向很远的那个关键点作为梁的方向控制点，即梁的主轴方 向是 Z 轴方向。
48
设定这些关键点的位移全部被约束住(All DOF)
49
得到约束分布如图。 再在结构上施加节点力，选择 Apply->Force->On Keypoints，选择第一榀梁柱交点
50
输入荷载为 X 方向的力（FX），类型为恒定值，大小为-100×103N（负数表示延 X 轴 负方向）
ansys结构仿真案例
ansys结构仿真案例ANSYS是一款常用的结构仿真软件，可以对各种结构进行静力学、动力学、热力学等仿真分析。
下面列举10个以ANSYS结构仿真为题的案例，以展示其在不同领域的应用。
1. 桥梁结构分析：使用ANSYS对桥梁结构进行有限元分析，评估其受力性能和安全性，为工程设计提供依据。
可以对桥梁主要构件进行应力、变形、疲劳寿命等分析。
2. 建筑结构分析：通过ANSYS对建筑结构进行静力学分析，确定结构的承载能力和稳定性。
例如，可以分析高层建筑的抗震性能，优化结构设计，提高抗震安全性。
3. 飞机机翼结构分析：使用ANSYS对飞机机翼进行有限元分析，评估其受力性能和结构强度。
可以分析机翼的振动模态、应力分布等，优化结构设计，提高飞行安全性。
4. 汽车车身结构分析：通过ANSYS对汽车车身进行有限元分析，评估其受力性能和刚度。
可以分析车身的应力分布、变形情况，优化结构设计，提高车辆性能和安全性。
5. 器械设备结构分析：使用ANSYS对器械设备进行有限元分析，评估其受力性能和可靠性。
可以分析设备的应力分布、振动模态等，优化结构设计，提高设备性能和使用寿命。
6. 钢结构建筑分析：通过ANSYS对钢结构建筑进行有限元分析，评估其受力性能和稳定性。
可以分析结构的应力、变形、破坏模式等，优化结构设计，提高建筑的安全性和经济性。
7. 水力发电机组分析：使用ANSYS对水力发电机组进行有限元分析，评估其受力性能和效率。
可以分析机组的应力、变形、振动等，优化结构设计，提高发电机组的性能和可靠性。
8. 船舶结构分析：通过ANSYS对船舶结构进行有限元分析，评估其受力性能和强度。
可以分析船体的应力分布、变形情况，优化结构设计，提高船舶的航行性能和安全性。
9. 油井套管结构分析：使用ANSYS对油井套管进行有限元分析，评估其受力性能和耐久性。
可以分析套管的应力、变形、破坏模式等，优化结构设计，提高油井的开采效率和安全性。
10. 桩基础结构分析：通过ANSYS对桩基础结构进行有限元分析，评估其受力性能和稳定性。
《有限元教程》20例ANSYS经典实例
《有限元教程》20例ANSYS经典实例有限元方法在工程领域中有着广泛的应用，能够对各种结构进行高效精确的分析和设计。
其中，ANSYS作为一种强大的有限元分析软件，被广泛应用于各个工程领域。
下面将介绍《有限元教程》中的20个ANSYS经典实例。
1.悬臂梁的静力分析：通过加载和边界条件，研究悬臂梁的变形和应力分布。
2.弯曲梁的非线性分析：通过加载和边界条件，研究受弯曲梁的非线性变形和破坏。
3.柱体的压缩分析：研究柱体在压缩载荷作用下的变形和应力分布。
4.钢筋混凝土梁的受弯分析：通过添加混凝土和钢筋材料属性，研究梁的受弯变形和应力分布。
5.圆盘的热传导分析：根据热传导方程，研究圆盘内部的温度分布。
6.输电线杆的静力分析：研究输电线杆在风载荷和重力作用下的变形和应力分布。
7.轮胎的动力学分析：通过加载和边界条件，研究轮胎在不同路面条件下的变形和应力分布。
8.支架的模态分析：通过模态分析，研究支架的固有频率和振型。
9.汽车车身的碰撞分析：通过加载和边界条件，研究汽车车身在碰撞中的变形和应力分布。
10.飞机翼的气动分析：根据飞机翼的气动特性，研究翼面上的气压分布和升力。
11.汽车车身的优化设计：通过参数化建模和优化算法，寻找最佳的车身结构设计。
12.轮毂的疲劳分析：根据材料疲劳寿命曲线，研究轮毂在不同载荷下的寿命。
13.薄膜材料的热应力分析：根据热应力理论，研究薄膜材料在不同温度下的应变和应力。
14.壳体结构的模态分析：通过模态分析，研究壳体结构的固有频率和振型。
15.地基基础的承载力分析：通过加载和边界条件，研究地基基础的变形和应力分布。
16.水坝的稳定性分析：根据水力和结构力学，研究水坝的稳定性和安全性。
17.风机叶片的动态分析：通过加载和边界条件，研究风机叶片在不同风速下的变形和应力分布。
18.圆筒容器的蠕变分析：根据蠕变理论，研究圆筒容器在持续加载下的变形和应力。
19.桥梁结构的振动分析：通过模态分析，研究桥梁结构的固有频率和振型。
ansys简单例子
ANSYS Main Menu: Preprocessor →Material Props →Material Models→Structural →Linear →Elastic→Isotropic: EX:2.06e11 (弹性模量) →PRXY →0.2 → OK → 鼠标点击该 窗口右上角的“×”来关闭该窗口。 1.3.5 定义实体常数以确定平面问题的厚度
ANSYS Main Menu: Preprocessor →Real Constants… →Add/Edit/Delete →Add →Type 1 Beam3→ OK→Real Constant Set No: 1 (第 1 号实常数), Cross-sectional AREA:0.02 (梁的横 截面积) IZZ:6.67e-5(截面惯性矩)→OK →Close。 1.3.6 生成几何模型
C
MCE
3 4
C
4
MEC 0
得到 M 0: B
根据结点 C 弯矩平衡
图 1.2 B 点受力图
MBA MBC 0，
M BC
B
1 2
C
2.67
得到 M 0: C
图 1.3 C 点受力图
MCB MCD MCE 0 ，
1.2.4 求解基本未知量
1 2
B
C
2.67
C
3 4
C
4
0
由 1.2.3 可以得到位移法平衡方程组：
ansys案例
ANSYS案例简介ANSYS是一款强大的工程仿真软件，广泛应用于航空航天、汽车、能源、电子、建筑等领域。
它可以进行结构力学、流体力学、热传导等多个方面的仿真分析，为工程设计提供重要的支持和指导。
本文将介绍一些ANSYS的应用案例，展示其在不同领域的应用。
案例一：飞机机翼结构仿真在航空航天领域，机翼结构的设计是非常重要的。
通过ANSYS的力学分析功能，可以对机翼进行静态和动态的应力分析，评估其在飞行过程中的稳定性和安全性。
例如，可以对机翼的自然频率进行分析，确定其共振频段，从而避免共振引起的结构破坏。
同时，也可以通过仿真分析，优化机翼的材料和结构设计，提高其刚度和强度，减小重量。
案例二：汽车碰撞仿真在汽车行业，碰撞仿真是一项必不可少的工作。
通过ANSYS的流体动力学和结构力学模块，可以对车辆在不同碰撞情况下的变形和应力进行分析，评估车辆的安全性能。
例如，可以模拟正面碰撞、侧面碰撞等不同的碰撞情景，预测车辆在碰撞过程中的应力分布和变形情况，并进行结构强度检验。
这些仿真结果提供了车辆设计和改进的重要依据，帮助制造商提高车辆的安全性能。
案例三：电子产品散热仿真在电子产品设计中，散热是一个重要的问题。
过高的温度会影响电子元件的性能和寿命。
通过ANSYS的热传导模块，可以对电子产品进行散热分析，评估散热器的设计效果。
例如，可以模拟电脑主板上各个元件的功耗和散热器的导热情况，预测各个元件的温度分布。
基于仿真结果，可以优化散热器的设计方案，提高散热效果，确保电子产品的正常运行。
案例四：建筑结构分析在建筑设计中，结构分析是必不可少的一环。
通过ANSYS的力学分析模块，可以对建筑结构进行静力和动力的仿真分析。
例如，可以对高层建筑的地震响应进行模拟，预测结构在地震作用下的变形和应力分布情况。
这些仿真结果可以帮助建筑师调整和改进建筑结构的设计，确保建筑的抗震性能和安全性。
结论ANSYS是一款功能强大的工程仿真软件，广泛应用于航空航天、汽车、能源、电子、建筑等行业。
ANSYS有限元教程经典20例
ANSYS有限元教程经典20例ANSYS有限元分析软件是一种常用的工程仿真软件，被广泛应用于各个领域，包括机械工程、航空航天、建筑工程、汽车工程等。
在学习和使用ANSYS软件时，经典的有限元教程是必不可少的参考资料。
下面将介绍ANSYS有限元教程的经典20例。
1.梁的静力分析：通过建立一个简单的梁模型，了解如何在ANSYS软件中进行静力分析，包括加载、边界条件和求解结果。
2.杆件的稳定性分析：通过建立一个杆件模型，学习如何进行稳定性分析，包括杆件的屈曲载荷计算和临界挤压载荷的求解。
3.圆盘的热传导分析：掌握如何对圆盘进行热传导分析，了解温度场分布和热流量传递的计算方法。
4.圆环的热膨胀分析：学习如何对圆环进行热膨胀分析，包括热应变场的计算和应力分布的求解。
5.空气透镜的光学分析：了解如何对空气透镜进行光学分析，包括折射率的计算和光线传播路径的模拟。
6.齿轮的接触应力分析：学习如何对齿轮进行接触应力分析，包括齿轮接触区域的模拟和接触应力的计算。
7.悬臂梁的模态分析：了解如何对悬臂梁进行模态分析，包括固有频率的计算和振型的确定。
8.悬臂梁的谐响应分析：学习如何对悬臂梁进行谐响应分析，包括外加振动载荷的模拟和悬臂梁的振动响应的计算。
9.悬臂梁的动力响应分析：掌握如何对悬臂梁进行动力响应分析，包括外加冲击载荷的模拟和悬臂梁的冲击响应的计算。
10.矩形板的模态分析：了解如何对矩形板进行模态分析，包括固有频率的计算和振型的确定。
11.矩形板的振动响应分析：学习如何对矩形板进行振动响应分析，包括外加振动载荷的模拟和矩形板的振动响应的计算。
12.矩形板的冲击响应分析：掌握如何对矩形板进行冲击响应分析，包括外加冲击载荷的模拟和矩形板的冲击响应的计算。
13.圆管的热传导分析：了解如何对圆管进行热传导分析，包括温度分布和热流量传递的计算。
14.圆管的热对流分析：学习如何对圆管进行热对流分析，包括对流换热系数的计算和热流量传递的模拟。
ANSYS经典实例汇集(共72个例子)
ANSYS案例——20例ANSYS经典实例】
三梁平面框架结构的有限元分析针对【典型例题】3.3.7(1)的模型，即如图3-19所示的框架结构，其顶端受均布力作用，用有限元方法分析该结构的位移。
结构中各个截面的参数都为：113.010Pa E =⨯，746.510m I -=⨯，426.810m A -=⨯，相应的有限元分析模型见图3-20。
在ANSYS 平台上，完成相应的力学分析。
图3-19 框架结构受一均布力作用（a ） 节点位移及单元编号 （b ） 等效在节点上的外力图3-20 单元划分、节点位移及节点上的外载解答 对该问题进行有限元分析的过程如下。
1．基于图形界面的交互式操作(step by step)(1) 进入ANSYS(设定工作目录和工作文件)程序 →ANSYS → ANSYS Interactive →Working directory (设置工作目录) →Initial jobname (设置工作文件名): beam3→Run → OK(2) 设置计算类型ANSYS Main Menu: Preferences… → Structural → OK(3) 选择单元类型ANSYS Main Menu: Preprocessor →Element Type →Add/Edit/Delete… →Add… →beam ：2D elastic 3 →OK (返回到Element Types 窗口) →Close(4) 定义材料参数ANSYS Main Menu:Preprocessor →Material Props →Material Models→Structural →Linear →Elastic→Isotropic: EX:3e11 (弹性模量) →OK →鼠标点击该窗口右上角的“ ”来关闭该窗口(5) 定义实常数以确定平面问题的厚度ANSYS Main Menu: Preprocessor →Real Constant s… →Add/Edit/Delete →Add →Type 1 Beam3→OK→Real Constant Set No: 1 (第1号实常数), Cross-sectional area:6.8e-4 (梁的横截面积) →OK →Close(6) 生成几何模型生成节点ANSYS Main Menu: Preprocessor →Modeling →Creat→Nodes→In Active CS→Node number 1 →X:0,Y:0.96,Z:0 →Apply→Node number 2 →X:1.44,Y:0.96,Z:0 →Apply→Node number 3 →X:0,Y:0,Z:0→Apply→Node number 4 →X:1.44,Y:0,Z:0→OK生成单元ANSYS Main Menu: Preprocessor →Modeling →Create →Element →Auto Numbered →Thru Nodes →选择节点1，2(生成单元1)→apply →选择节点1，3(生成单元2)→apply →选择节点2，4(生成单元3)→OK(7)模型施加约束和外载左边加X方向的受力ANSYS Main Menu:Solution →Define Loads →Apply →Structural →Force/Moment →On Nodes →选择节点1→apply →Direction of force: FX →V ALUE：3000 →OK→上方施加Y方向的均布载荷ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Pressure →On Beams →选取单元1(节点1和节点2之间)→apply →V ALI：4167→V ALJ：4167→OK左、右下角节点加约束ANSYS Main Menu:Solution →Define Loads →Apply →Structural →Displacement →On Nodes →选取节点3和节点4 →Apply →Lab:ALL DOF →OK(8) 分析计算ANSYS Main Menu:Solution →Solve →Current LS →OK →Should the Solve Command be Executed? Y→Close (Solution is done! ) →关闭文字窗口(9) 结果显示ANSYS Main Menu: General Postproc →Plot Results →Deformed Shape … →Def + Undeformed →OK (返回到Plot Results)(10) 退出系统ANSYS Utility Menu: File→Exit …→Save Everything→OK(11) 计算结果的验证与MA TLAB支反力计算结果一致。
ANSYS案例
案例库目录一、圆轴的简单拉伸数值试验二、圆轴的简单扭转数值试验三、销钉的剪切数值试验四、三角架的受力分析，与其变形结构的力学性能比较五、应力集中现象六、圣维南原理的直观显示七、弯矩应力的分析计算八、结构基本动力特性分析案例一、圆轴的简单拉伸数值试验条件：圆轴直径D=300mm，长度L=3000mm，F=5000N，材料为钢材（弹性模量E= 2.06e5MPa，泊松比μ=0.3）。
要求：利用ANSYS模拟上述圆轴拉压变形。
步骤：1、定义材料2、定义单元（solid95）3、建立几何体4、施加约束与外力5、网格划分6、求解7、计算结果查看file.avi案例二、圆轴的简单扭转数值试验条件：圆轴直径D=300mm，长度L=3000mm，F=500000N.mm，材料为钢材（弹性模量E= 2.06e5MPa，泊松比μ=0.3）。
要求：利用ANSYS模拟上述圆轴拉压变形。
步骤：1.定义材料2.定义单元（solid95）3.建立几何体4.建立加载点5.施加约束与外力6.网格划分7.求解7.计算结果查看扭转.avi案例三、销钉的剪切数值试验条件：矩形截面bXh=300X600mm，长度L=2000mm，F=500000N，材料为钢材（弹性模量E= 2.06e5MPa，泊松比μ=0.3）。
要求：利用ANSYS模拟上述矩形截面梁的剪切变形。
步骤：1.定义材料2.定义单元（solid95）3.建立几何体4.建立加载面5.划分网格6.施加约束与外力（位移荷载）7.计算结果查看trim.avitrim-deform.avi例题4、三角架的受力分析，与其变形结构的力学性能比较1、建模2、计算结果1、建立一块开有小孔的薄板模型2、计算结果案例6、圣维南原理的直观显示问题描述:本例题通过一端固定约束,一端受拉的构件来展示圣维南原理1、建模与计算2、计算结果案例7、弯矩应力的分析计算L=3000mma=1000mmb=2000mmMe=5000N.mm横截面为矩形截面，截面高h=300mm、截面宽b=200mm 2、材料参数钢材：E=2.06e5见视频案例8、结构基本动力特性分析见视频。
ANSYS应用精华30例
第五例杆系结构的静力学分析实例——平面桁架/clearL=0.1A=1e-4/PREP7ET,1,BEAM3R,1,AMP,EX,1,2E11MP,PRXY,1,0.3N,1N,2,LN,3,2*LN,4,L,LE,1,2E,2,3E,1,4E,2,4E,3,4FINISH/SOLUD,1,UXD,1,UYD,3,UYF,4,FY,-2000SOLVEFINISH/POST1ETABLE,FA,SMISC,1ETABLE,SA,LS,1PRETAB,FA,SAFINISH第六例干系结构的静力学分析——悬臂梁一工字悬臂梁，分析其在集中力p作用下自由端的变形，一直梁的材料为10号热轧工字钢，其横截面面积为A=14.345cm2，截面高度H=100mm，惯性矩I=245cm4，梁的长度L=1m，集中力p=10000N,钢的弹性模量E=2e11N/m2，泊松比为0.3/clear/prep7Et,1,beam3R,1,14.345e-4,245e-8,0.1Mp,ex,1,2e11Mp,prxy,1,0.3K,1,0,0,0Lstr,1,2Lesize,1,,,50Lmesh,1Finish/soluDk,1,uxDk,1,uyDk,1,rotzFk,2,fy,-10000SolveFinish/post1PldispFinish第七例平面问题的求解实例——厚壁圆筒问题一厚壁圆筒，其内半径r1=50mm，外半径r2=100mm，作用在内孔上的压力p=10MPa，无轴向压力，轴向长度很大可视为无穷，要求计算厚壁圆筒的径向应力和切向应力沿半径方向的分布。
/clear/filname,example7/prep7Et,1,plane183,,,2Mp,ex,1,2e11Mp,prxy,1,0.3Pcirc,0.1,0.05,0,90Lesize,4,,,6Lesize,3,,,8Mshape,0Mshkey,1Amesh,1Finish/soluDl,4,,uyDl,2,,uxSfl,3,pres,10e6Solve/post1Path,p1,2Ppath,1,30Ppath,2,1pdef,sr,s,xPdef,st,s,yPlpath,sr,stFinish第八例扳手的受力分析/clear/filname,example8/prep7Et,1,plane42Et,2,solid45Mp,ex,1,2e11Mp,prxy,1,0.3Rpr4,6,0,0,0.01K,7,0,0,0K,8,0,0,0.05K,9,0,0.1,0.05Lstr,7,8Lstr,8,9Lfillt,7,8,0.015Lstr,1,4AsbL,1,10Lesize,2,,,3Lesize,3,,,3Lesize,4,,,3Lesize,7,0.01Lesize,8,0.01Lesize,9,0.01 Mshape,0Mshkey,1Amesh,allVdrag,all,,,,,,7,9,8 Aclear,2,3,1Finish/soluDa,2,allDa,3,allKsel,s,,,24,29,1Fk,all,fx,100Ksel,allSolveFinish/post1/view,1,1,1,1Pldisp,2Plnsol,s,eqv,0,1Nwpave,159/type,1,sect/cplane,1/replotfinish第九章圆轴扭转分析设等直圆轴的圆截面直径D=50mm，长度L=120mm，作用在圆轴两端上的转矩Mn=1.5xe3N.m/clear/filname,example9/prep7Et,1,plane183Et,2,solid186Mp,ex,1,2.08e11Mp,prxy,1,0.3Rectng,0,0.025,0,0.12Lesize,1,,,5Lesize,2,,,8Mshape,0Mshkey,1Amesh,1Extopt,esize,5Extopt,aclear,1Vrotat,1,,,,,,1,4,360/view,1,1,1,1Wprot,0,-90Cswpla,11,1,1,1Nsel,s,loc,x,0.025Rpotat,allFinish/soluD,all,uxNsel,r,loc,z,0.12F,all,fy,1500Allsel,allDa,6,allDa,10,allDa,14,allSolveFinish/post1Pldisp,1Rsys,11Nsel,s,loc,z,0.045Nsel,r,loc,y,0Prnsol,u,ynsel,s,loc,z,0,0.045esln,r,1plesol,s,yzFinish第十例模态分析实例——均匀直杆的固有频率分析一根长度为L的等截面直杆，一端固定，一段自由。
ANSYS实例分析75道(含结果)
【ANSYS 算例】3.4.2(1) 基于图形界面的桁架桥梁结构分析(step by step)下面以一个简单桁架桥梁为例，以展示有限元分析的全过程。
背景素材选自位于密执安的"Old North Park Bridge" (1904 - 1988)，见图3-22。
该桁架桥由型钢组成，顶梁及侧梁，桥身弦杆，底梁分别采用3种不同型号的型钢，结构参数见表3-6。
桥长L=32m,桥高H=5.5m 。
桥身由8段桁架组成，每段长4m 。
该桥梁可以通行卡车，若这里仅考虑卡车位于桥梁中间位置，假设卡车的质量为4000kg ，若取一半的模型，可以将卡车对桥梁的作用力简化为P 1 ，P 2和P 3 ，其中P 1= P 3=5000 N, P 2=10000N ，见图3-23。
图3-22位于密执安的"Old North Park Bridge" (1904 - 1988)图3-23 桥梁的简化平面模型(取桥梁的一半)表3-6 桥梁结构中各种构件的几何性能参数构件 惯性矩m 4 横截面积m 2顶梁及侧梁(Beam1) 643.8310m -⨯322.1910m -⨯ 桥身弦梁(Beam2) 61.8710-⨯31.18510-⨯ 底梁(Beam3)68.4710-⨯ 33.03110-⨯解答 以下为基于ANSYS 图形界面(Graphic User Interface , GUI)的菜单操作流程。
(1) 进入ANSYS （设定工作目录和工作文件）程序 → ANSYS → ANSYS Interactive → Working directory （设置工作目录）→ Initial jobname （设置工作文件名）:TrussBridge → Run → OK(2) 设置计算类型ANSYS Main Menu ：Preferences … → Structural → OK(3) 定义单元类型ANSYS Main Menu：Preprocessor → Element Type → Add/Edit/Delete... → Add…→ Beam: 2d elastic 3 → OK（返回到Element Types窗口）→ Close(4) 定义实常数以确定梁单元的截面参数ANSYS Main Menu: Preprocessor → Real Constants…→ Add/Edit/Delete → Add…→ select Type 1 Beam 3 → OK → input Real Constants Set No. : 1 , AREA: 2.19E-3，Izz: 3.83e-6(1号实常数用于顶梁和侧梁) → Apply → input Real Constants Set No. : 2 , AREA: 1.185E-3，Izz: 1.87E-6 (2号实常数用于弦杆) → Apply → input Real Constants Set No. : 3, AREA: 3.031E-3，Izz: 8.47E-6 (3号实常数用于底梁) → OK (back to Real Constants window) →Close(the Real Constants window) (5) 定义材料参数ANSYS Main Menu: Preprocessor → Material Props → Material Models → Structural → Linear → Elastic → Isotropic → input EX: 2.1e11, PRXY: 0.3(定义泊松比及弹性模量) → OK → Density (定义材料密度) →input DENS: 7800, → OK → Close（关闭材料定义窗口）(6) 构造桁架桥模型生成桥体几何模型ANSYS Main Menu：Preprocessor → Modeling → Create → Keypoints → In Active CS → NPT Keypoint number：1，X，Y，Z Location in active CS：0，0 → Apply →同样输入其余15个特征点坐标（最左端为起始点，坐标分别为 (4,0), (8,0), (12,0), (16,0), (20,0), (24,0), (28,0), (32,0), (4,5.5), (8,5.5), (12,5.5), (16.5.5), (20,5.5), (24,5.5), (28,5.5)）→Lines →Lines →Straight Line →依次分别连接特征点→ OK网格划分ANSYS Main Menu: Preprocessor → Meshing → Mesh Attributes → Picked Lines →选择桥顶梁及侧梁→ OK → select REAL: 1, TYPE: 1 → Apply →选择桥体弦杆→ OK → select REAL: 2, TYPE: 1 → Apply →选择桥底梁→ OK → select REAL: 3, TYPE:1 → OK →ANSYS Main Menu：Preprocessor → Meshing → MeshTool →位于Size Controls下的Lines：Set → Element Size on Picked → Pick all → Apply → NDIV：1 → OK → Mesh → Lines → Pick all → OK (划分网格) (7) 模型加约束ANSYS Main Menu: Solution → Define Loads → Apply → Structural→ Displacement → On Nodes →选取桥身左端节点→ OK → select Lab2: All DOF(施加全部约束)→ Apply →选取桥身右端节点→ OK → select Lab2: UY(施加Y方向约束)→ OK(8) 施加载荷ANSYS Main Menu: Solution → Define Loads → Apply → Structural → Force/Moment → On Keypoints →选取底梁上卡车两侧关键点（X坐标为12及20）→ OK → select Lab: FY，Value: -5000 → Apply →选取底梁上卡车中部关键点（X坐标为16）→ OK → select Lab: FY，Value: -10000 → OK →ANSYS Utility Menu：→ Select → Everything(9) 计算分析ANSYS Main Menu：Solution → Solve → Current LS → OK(10) 结果显示ANSYS Main Menu：General Postproc → Plot Results → Deformed shape → Def shape only →OK（返回到Plot Results）→ Contour Plot → Nodal Solu → DOF Solution, Y-Component of Displacement → OK（显示Y方向位移UY）(见图3-24(a))定义线性单元I节点的轴力ANSYS Main Menu →General Postproc →Element Table → Define Table →Add →Lab: [bar_I], By sequence num: [SMISC,1] → OK → Close定义线性单元J节点的轴力ANSYS Main Menu →General Postproc →Element Table → Define Table →Add →Lab: [bar_J], By sequence num: [SMISC,1] → OK → Close画出线性单元的受力图(见图3-24(b))ANSYS Main Menu → General Postproc → Plot Results → Contour Plot → Line Elem Res →LabI: [ bar_I], LabJ: [ bar_J], Fact: [1] → OK(11) 退出系统ANSYS Utility Menu：File → Exit → Save Everything → OK(a)桥梁中部最大挠度值为0.003 374m (b)桥梁中部轴力最大值为25 380N图3.24 桁架桥挠度UY以及单元轴力计算结果【ANSYS算例】3.4.2(2) 基于命令流方式的桁架桥梁结构分析!%%%%% [ANSYS算例]3.4.2(2) %%%%% begin %%%%%%!------注：命令流中的符号$，可将多行命令流写成一行------/prep7 !进入前处理/PLOPTS,DATE,0 !设置不显示日期和时间!=====设置单元和材料ET,1,BEAM3 !定义单元类型R,1,2.19E-3,3.83e-6, , , , , !定义1号实常数用于顶梁侧梁R,2,1.185E-3,1.87e-6,0,0,0,0, !定义2号实常数用于弦杆R,3,3.031E-3,8.47E-6,0,0,0,0, !定义3号实常数用于底梁MP,EX,1,2.1E11 !定义材料弹性模量MP,PRXY,1,0.30 !定义材料泊松比MP,DENS,1,,7800 !定义材料密度!-----定义几何关键点K,1,0,0,, $ K,2,4,0,, $ K,3,8,0,, $K,4,12,0,, $K,5,16,0,, $K,6,20,0,, $K,7,24,0,, $K,8,28,0,, $K,9,32,0,, $K,10,4,5.5,, $K,11,8,5.5,, $K,12,12,5.5,, $K,13,16,5.5,, $K,14,20,5.5,, $K,15,24,5.5,, $K,16,28,5.5,,!-----通过几何点生成桥底梁的线L,1,2 $L,2,3 $L,3,4 $L,4,5 $L,5,6 $L,6,7 $L,7,8 $L,8,9!------生成桥顶梁和侧梁的线L,9,16 $L,15,16 $L,14,15 $L,13,14 $L,12,13 $L,11,12 $L,10,11 $L,1,10!------生成桥身弦杆的线L,2,10 $L,3,10 $L,3,11 $L,4,11 $L,4,12 $L,4,13 $L,5,13 $L,6,13 $L,6,14 $L,6,15 $L,7,15 $L,7,16 $L,8,16!------选择桥顶梁和侧梁指定单元属性LSEL,S,,,9,16,1,LATT,1,1,1,,,,!-----选择桥身弦杆指定单元属性LSEL,S,,,17,29,1,LATT,1,2,1,,,,!-----选择桥底梁指定单元属性LSEL,S,,,1,8,1,LATT,1,3,1,,,,!------划分网格AllSEL,all !再恢复选择所有对象LESIZE,all,,,1,,,,,1 !对所有对象进行单元划分前的分段设置LMESH,all !对所有几何线进行单元划分!=====在求解模块中，施加位移约束、外力，进行求解/soluNSEL,S,LOC,X,0 !根据几何位置选择节点D,all,,,,,,ALL,,,,, !对所选择的节点施加位移约束AllSEL,all !再恢复选择所有对象NSEL,S,LOC,X,32 !根据几何位置选择节点D,all,,,,,,,UY,,,, !对所选择的节点施加位移约束ALLSEL,all !再恢复选择所有对象!------基于几何关键点施加载荷FK,4,FY,-5000 $FK,6,FY,-5000 $FK,5,FY,-10000/replot !重画图形Allsel,all !选择所有信息(包括所有节点、单元和载荷等)solve !求解!=====进入一般的后处理模块/post1 !后处理PLNSOL, U,Y, 0,1.0 !显示Y方向位移PLNSOL, U,X, 0,1.0 !显示X方向位移!------显示线单元轴力------ETABLE,bar_I,SMISC, 1ETABLE,bar_J,SMISC, 1PLLS,BAR_I,BAR_J,0.5,1 !画出轴力图finish !结束!%%%%% [ANSYS算例]3.4.2(2) %%%%% end %%%%%%【ANSYS算例】3.2.5(3) 四杆桁架结构的有限元分析下面针对【典型例题】3.2.5(1)的问题，在ANSYS平台上，完成相应的力学分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“有限元分析及应用”课程有限元分析软件ANSYS6.xed 上机指南清华大学机械工程系2002年9月说明本《有限元分析软件ANSYS6.1ed:上机指南》由清华大学机械工程系石伟老师组织编写，由助教博士生孔劲执笔, 于2002年9月完成，基本操作指南中的所有算例都在相应的软件系统中进行了实际调试和通过。
本上机指南的版权归清华大学机械工程系所有，未经同意，任何单位和个人不得翻印。
目录Project1 简支梁的变形分析 (1)Project2 坝体的有限元建模与受力分析 (3)Project3 受内压作用的球体的应力与变形分析 (5)Project4 受热载荷作用的厚壁圆筒的有限元建模与温度场求解 (7)Project5 超静定桁架的有限元求解 (9)Project6 超静定梁的有限元求解 (11)Project7 平板的有限元建模与变形分析 (13)Project1 梁的有限元建模与变形分析计算分析模型如图1-1 所示, 习题文件名: beam。
NOTE:要求选择不同形状的截面分别进行计算。
梁承受均布载荷：1.0e5 Pa图1-1梁的计算分析模型梁截面分别采用以下三种截面（单位：m）：矩形截面：圆截面：工字形截面：B=0.1, H=0.15 R=0.1 w1=0.1，w2=0.1，w3=0.2,t1=0.0114，t2=0.0114，t3=0.0071.1进入ANSYS程序→ANSYSED 6.1 →Interactive →change the working directory into yours →input Initial jobname: beam→Run1.2设置计算类型ANSYS Main Menu: Preferences →select Structural →OK1.3选择单元类型ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delete… →Add… →select Beam 2 node 188 →OK (back to Element Types window)→Close (the Element Type window)1.4定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural→Linear→Elastic→Isotropic→input EX:2.1e11, PRXY:0.3→OK1.5定义截面ANSYS Main Menu: Preprocessor →Sections →Beam →Common Sectns→分别定义矩形截面、圆截面和工字形截面：矩形截面:ID=1,B=0.1，H=0.15 →Apply →圆截面：ID=2,R=0.1 →Apply →工字形截面：ID=3,w1=0.1，w2=0.1，w3=0.2，t1=0.0114，t2=0.0114，t3=0.007→OK1.6生成几何模型✓生成特征点ANSYS Main Menu: Preprocessor →Modeling →Create →Keypoints →In Active CS →依次输入三个点的坐标：input:1(0,0),2(10,0),3(5,1)→OK✓生成梁ANSYS Main Menu: Preprocessor →Modeling →Create →Lines →lines →Straight lines →连接两个特征点，1(0,0),2(10,0) →OK1.7网格划分ANSYS Main Menu: Preprocessor →Meshing→Mesh Attributes→Picked lines →OK →选择: SECT:1（根据所计算的梁的截面选择编号）；Pick Orientation Keypoint(s):YES→拾取：3#特征点(5,1) →OK→Mesh Tool →Size Controls) lines: Set →Pick All(in Picking Menu) →input NDIV:5→OK (back to Mesh Tool window) →Mesh →Pick All (in Picking Menu) →Close (the Mesh Tool window)1.8模型施加约束✓最左端节点加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement →On Nodes→pick the node at (0,0) →OK→select UX, UY,UZ,ROTX →OK✓最右端节点加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement →On Nodes→pick the node at (10,0) →OK→select UY,UZ,ROTX →OK✓施加y方向的载荷ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Pressure→On Beams→Pick All→V ALI:100000 →OK1.9 分析计算ANSYS Main Menu: Solution →Solve →Current LS→OK(to close the solve Current Load Step window) →OK1.10 结果显示ANSYS Main Menu: General Postproc →Plot Results→Deformed Shape…→select Def + Undeformed→OK (back to Plot Results window) →Contour Plot→Nodal Solu →select: DOF solution, UY, Def + Undeformed , Rotation, ROTZ ,Def + Undeformed→OK1.11 退出系统ANSYS Utility Menu: File→Exit →Save Everything→OKProject2坝体的有限元建模与应力应变分析计算分析模型如图2-1 所示, 习题文件名: dam。
