ansys有限元分析案例

ansys有限元分析案例ANSYS有限元分析案例。

在工程设计和分析领域，有限元分析是一种常用的数值模拟方法，它可以有效地预测结构在受力作用下的变形和应力分布。

而ANSYS作为目前应用最为广泛的有限元分析软件之一，具有强大的建模和仿真功能，被广泛用于航空航天、汽车、船舶、建筑等领域。

本文将通过一个实际案例，介绍如何使用ANSYS进行有限元分析。

案例背景：某工程结构在实际使用过程中出现了裂纹现象，为了找出裂纹的成因并进行有效的修复措施，我们决定利用ANSYS进行有限元分析。

首先，我们需要建立结构的有限元模型，然后施加相应的载荷和边界条件，最终得出结构的应力分布和变形情况，从而找出裂纹的位置和原因。

建立有限元模型：首先，我们需要将结构进行几何建模，并进行网格划分，将结构划分为有限元单元。

在建立模型的过程中，需要考虑到结构的几何形状、材料属性以及实际工况下的载荷和边界条件。

在ANSYS中，可以通过几何建模模块进行结构建模，然后选择合适的单元类型和网格划分方法，对结构进行离散化处理。

施加载荷和边界条件：在建立完有限元模型之后，我们需要定义结构的加载情况，包括静载荷、动载荷、温度载荷等。

同时，还需要定义结构的边界条件，如约束条件、支撑条件等。

这些载荷和边界条件的设置需要符合实际工况，并且需要考虑到结构的非线性、材料的非均质性等因素。

进行仿真分析：一切准备就绪后，我们可以进行仿真分析，通过ANSYS求解器对结构进行有限元分析。

在仿真分析过程中，ANSYS会根据定义的载荷和边界条件，对结构进行求解，并得出结构的应力分布、位移和变形情况。

通过对仿真结果的分析，可以找出结构中的弱点和故障部位，为后续的修复工作提供参考依据。

结果分析与修复措施：最后，我们需要对仿真结果进行深入分析，找出裂纹的具体位置和成因。

根据分析结果，可以制定针对性的修复措施，如增加加强筋、更换材料、改变结构设计等。

通过对仿真结果的分析，可以有效地指导后续的结构修复工作，并提高结构的安全性和可靠性。

ansys有限元法解题实例

Ansys有限元课程设计问题一：飞机机翼振动模态分析机翼模型沿着长度方向具有不规则形状，而且其横截面是由直线和曲线构成（如图所示）。

机翼一端固定于机身上，另一端则自由悬挂。

机翼材料的常数为：弹性模量E=0.26GPa，泊松比m=0.3，密度r=886kg/m^3一、操作步骤：1.选取5个keypoint，A（0,0,0）为坐标原点，同时为翼型截面的尖点；2.B（2，0，0）为下表面轮廓截面直线上一点，同时是样条曲线BCDE的起点;3.D(1.9,0.45,0)为样曲线上一点；4.C(2.3，0.2,0)为样条曲线曲率最大点，样条曲线的顶点；5.E(1,0.25,0)与点A构成直线，斜率为0.25；6.通过点A、B做直线和点B、C、D、E作样条曲线就构成了截面的形状。

沿Z 方向拉伸，就得到机翼的实体模型；7.创建截面如图：机翼材料的常数为：弹性模量E=0.26GPa，泊松比m=0.3，密度r=886kg/m^3 8.定义网格密度并进行网格划分：选择面单元PLANE42和体单元SOLID45进行划分网格求解。

面网格选择单元尺寸为0.00625，体网格划分时按单元数目控制网格划分，选择单元数目为109.对模型施加约束，由于机翼一端固定在机身上所以在机翼截面的一端所有节点施加位移和旋转约束二、有限元处理结果及分析：机翼的各阶模态及相应的变形：一阶振动模态图：二阶振动模态图：三阶振动模态图：四阶振动模态图：五阶振动模态图：命令流：/FILNAM,MODAL/TITLE,Modal analysis of a modal airplane wing /PMETH,OFF,0KEYW,PR_STRUC,1/UIS,MSGPOP,3/PREP7ET,1,PLANE42ET,2,SOLID45MP,EX,1,380012MP,PRXY,1,0.3MP,DENS,1,1.033E-3K,1,K,2,2K,3,2.3,0.2K,4,1.9,0.45K,5,1,0.25/TRIAD,OFF/PNUM,KP,1LSTR,1,2LSTR,5,1BSPLIN,2,3,4,5,,,-1,0,,-1,-0.25,, AL,1,2,3ESIZE,0.25MSHKEY,0MSHAPE,0,2DAMESH,1SAVEESIZE,,10TYPE,2VEXT,1,,,0,0,10/SOLUANTYPE,MODAL MODOPT,SUBSP,5,,,,OFF EQSLV,SPARMXPAND,5,,,,0.001 LUMPM,0PSTRES,0ESEL,U,TYPE,,1NSEL,S,LOC,Z,0D,ALL,ALLALLSEL,ALLSOLVE/POST1SET,LISTSET,FIRSTPLDI,,ANMODE,10,0.5,,0FINISH13/EXIT,ALL问题二：内六角扳手静力分析内六角扳手在日常生产生活当中运用广泛，先受1000N的力产生的扭矩作用，然后在加上200N力的弯曲，分析算出在这两种外载作用下扳手的应力分布。

ansys有限元分析作业经典案例

工程软件应用及设计实习报告实习时间：一．实习目的：1.熟悉工程软件在实际应用中具体的操作流程与方法，同时结合所学知识对理论内容进行实际性的操作.2.培养我们动手实践能力，将理论知识同实际相结合的能力，提高大家的综合能力，便于以后就业及实际应用.3.工程软件的应用是对课本所学知识的拓展与延伸，对我们专业课的学习有很大的提高，也是对我们进一步的拔高与锻炼. 二．实习内容（一）用ANSYS软件进行输气管道的有限元建模与分析计算分析模型如图1所示承受内压：1.0e8 PaR1=0.3R2=0.5管道材料参数：弹性模量E=200Gpa；泊松比v=0.26.图1受均匀内压的输气管道计算分析模型（截面图）题目解释：由于管道沿长度方向的尺寸远远大于管道的直径，在计算过程中忽略管道的断面效应，认为在其方向上无应变产生.然后根据结构的对称性，只要分析其中1/4即可.此外，需注意分析过程中的单位统一.操作步骤1.定义工作文件名和工作标题1.定义工作文件名.执行Utility Menu-File→Chang Jobname-3070611062，单击OK按钮.2.定义工作标题.执行Utility Menu-File→Change Tile-chentengfei3070611062，单击OK 按钮.3.更改目录.执行Utility Menu-File→change the working directory –D/chen2.定义单元类型和材料属性1.设置计算类型ANSYS Main Menu: Preferences →select Structural →OK2.选择单元类型.执行ANSYS Main Menu→Preprocessor →Element Type→Add/Edit/Delete →Add →select Solid Quad 8node 82 →applyAdd/Edit/Delete →Add →select Solid Brick 8node 185 →OKOptions…→select K3: Plane strain →OK→Close如图2所示，选择OK接受单元类型并关闭对话框.图23.设置材料属性.执行Main Menu→Preprocessor →Material Props →Material Models →Structural →Linear →Elastic →Isotropic，在EX框中输入2e11，在PRXY框中输入0.26，如图3所示，选择OK并关闭对话框.图33.创建几何模型1. 选择ANSYS Main Menu: Preprocessor →Modeling →Create →Keypoints →In Active CS →依次输入四个点的坐标：input:1(0.3,0),2(0.5,0),3(0,0.5),4(0,0.3) →OK2. 生成管道截面.ANSYS 命令菜单栏: Work Plane>Change Active CS to>Global Spherical →ANSYS Main Menu: Preprocessor →Modeling →Create →Lines →In Active Coord →依次连接1,2,3,4点→OK 如图4图4Preprocessor →Modeling →Create →Areas →Arbitrary →By Lines →依次拾取四条边→OK →ANSYS 命令菜单栏: Work Plane>Change Active CS to>Global Cartesian 如图5图53.拉伸成3维实体模型Preprocessor →Modeling→operate→areas→along normal输入2，如图6所示图64.生成有限元网格Preprocessor →Meshing →Mesh Tool→V olumes Mesh→Tet→Free,.采用自由网格划分单元.执行Main Menu-Preprocessor-Meshing-Mesh-V olume-Free，弹出一个拾取框，拾取实体，单击OK按钮.生成的网格如图7所示.图75.施加载荷并求解1.施加约束条件.执行Main Menu-Solution-Apply-Structural-Displacement-On Areas，弹出一个拾取框，拾取前平面，单击OK按钮，弹出如图8所示的对话框，选择“U Y”选项，单击OK按钮.图8同理，执行Main Menu-Solution-Apply-Structural-Displacement-On Areas，弹出一个拾取框，拾取左平面，单击OK按钮，弹出如图8所示的对话框，选择“U X”选项，单击OK按钮.2.施加载荷.执行Main Menu-Solution-Apply-Structural-Pressure-On Areas，弹出一个拾取框，拾取内表面，单击OK按钮，弹出如图10所示对话框，如图所示输入数据1e8，单击OK按钮.如图9所示.生成结构如图10图9图103.求解.执行Main Menu-Solution-Solve-Current LS，弹出一个提示框.浏览后执行file-close，单击OK按钮开始求解运算.出现一个【Solution is done】对话框是单击close按钮完成求解运算.6.显示结果1.显示变形形状.执行Main Menu-General Posproc-Plot Results-Deformed Shape，弹出如图11所示的对话框.选择“Def+underformed”单选按钮，单击OK按钮.生成结果如图12所示.图11图122.列出节点的结果.执行Main Menu-General Posproc-List Results-Nodal Solution，弹出如图13所示的对话框.设置好后点击OK按钮.生成如图14所示的结果图13图143.浏览节点上的V on Mises应力值.执行Main Menu-General Posproc-Plot Results-Contour Plot-Nodal Solu，弹出如图15所示对话框.设置好后单击OK按钮，生成结果如图16所示.图15图167.以扩展方式显示计算结果1.设置扩展模式.执行Utility Menu-Plotctrls-Style-Symmetry Expansion，弹出如图17所示对话框.选中“1/4 Dihedral Sym”单选按钮，单击OK按钮，生成结果如图18所示.图17图182.以等值线方式显示.执行Utility Menu-Plotctrls-Device Options，弹出如图19所示对话框，生成结果如图20所示.图19图20结果分析通过图18可以看出，在分析过程中的最大变形量为418E-03m，最大的应力为994E+08Pa,最小应力为257E+09Pa.应力在内表面比较大，所以在生产中应加强内表面材料的强度.。

ansys有限元分析实用教程2篇

ansys有限元分析实用教程2篇第一篇：ansys有限元分析实用教程（上）有限元分析是一种广泛应用的数值分析方法，可用于模拟和分析各种结构和系统的受力、变形及其他物理行为。

在ansys软件平台下，有限元分析功能十分强大，能够对各种工程问题进行有效的分析和解决。

本文将介绍ansys有限元分析的基础操作和实用技巧。

一、建立模型在进行有限元分析前，首先需要建立准确的模型。

在ansys中，可以通过多种方式进行几何建模，包括手工绘制、导入CAD文件、复制现有模型等。

为了确保模型的准确性，需要注意以下几个方面：1.确定模型的几何形状，包括尺寸、几何特征等。

2.选择适当的单元类型，不同形状的单元适用于不同的工程问题。

3.注意建模过程中的单位一致性，确保模型的尺寸和材料参数等单位一致。

4.检查模型建立后的性质，包括质量、连接性和几何适应性等。

二、设置材料参数和加载条件建立模型后，需要设置材料的弹性参数和加载条件。

在ansys中，可以设置各种材料属性，包括弹性模量、泊松比、密度等。

此外，还需要设置加载条件，包括加速度、力、位移等。

在设置过程中，需要注意以下几个方面：1.根据实际情况选择材料参数和加载条件。

2.确保材料参数和加载条件设置正确。

3.考虑到不同工况下的加载条件，进行多组加载条件的设置。

三、网格划分网格划分是有限元分析中的关键步骤，它将模型分割成许多小单元进行计算。

在ansys中，可以通过手动划分、自动划分或导入外部网格等方式进行网格划分。

在进行网格划分时，需要注意以下几个方面：1.选择适当的单元类型和网格密度，确保模型计算结果的准确性。

2.考虑网格划分的效率和计算量，采用合理的网格划分策略。

3.对于复杂模型，可以采用自适应网格技术，提高计算效率和计算精度。

四、求解模型建立模型、设置材料参数和加载条件、网格划分之后，即可进行模型求解。

在ansys中，可以进行静态分析、动态分析、热分析、流体分析等多种分析类型。

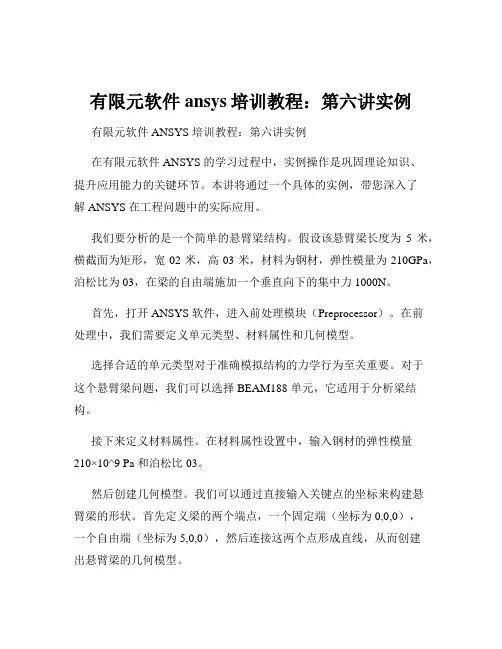

有限元软件ansys培训教程：第六讲实例

有限元软件ansys培训教程：第六讲实例有限元软件 ANSYS 培训教程：第六讲实例在有限元软件 ANSYS 的学习过程中，实例操作是巩固理论知识、提升应用能力的关键环节。

本讲将通过一个具体的实例，带您深入了解 ANSYS 在工程问题中的实际应用。

我们要分析的是一个简单的悬臂梁结构。

假设该悬臂梁长度为5 米，横截面为矩形，宽 02 米，高 03 米，材料为钢材，弹性模量为 210GPa，泊松比为 03，在梁的自由端施加一个垂直向下的集中力 1000N。

首先，打开 ANSYS 软件，进入前处理模块（Preprocessor）。

在前处理中，我们需要定义单元类型、材料属性和几何模型。

选择合适的单元类型对于准确模拟结构的力学行为至关重要。

对于这个悬臂梁问题，我们可以选择 BEAM188 单元，它适用于分析梁结构。

接下来定义材料属性。

在材料属性设置中，输入钢材的弹性模量210×10^9 Pa 和泊松比 03。

然后创建几何模型。

我们可以通过直接输入关键点的坐标来构建悬臂梁的形状。

首先定义梁的两个端点，一个固定端（坐标为 0,0,0），一个自由端（坐标为 5,0,0），然后连接这两个点形成直线，从而创建出悬臂梁的几何模型。

完成几何模型创建后，需要对其进行网格划分。

合理的网格划分能够提高计算精度和效率。

对于这个简单的悬臂梁，可以采用均匀的网格划分方式。

进入求解模块（Solution），施加边界条件和载荷。

在固定端，约束所有自由度，即限制其在 X、Y、Z 方向的平移和绕 X、Y、Z 轴的转动。

在自由端施加垂直向下的集中力 1000N。

设置好求解选项后，点击求解按钮，ANSYS 软件将开始计算。

计算完成后，进入后处理模块（Postprocessor）查看结果。

我们可以查看梁的变形、应力分布等情况。

通过查看变形结果，可以直观地了解悬臂梁在载荷作用下的挠曲程度。

应力分布结果则能帮助我们判断结构是否会发生破坏。

ANSYS经典案例分析

ANSYS经典案例分析ANSYS（Analysis System）是世界上应用广泛的有限元分析软件之一、它在数值仿真领域拥有广泛的应用，可以解决多种工程问题，包括结构力学、流体动力学、电磁学、热传导等。

本文将分析ANSYS的经典案例，并介绍其在不同领域的应用。

一、结构力学领域1.案例一：汽车碰撞分析汽车碰撞是一个重要的安全问题，对车辆和乘客都有很大的影响。

利用ANSYS进行碰撞分析可以模拟不同类型车辆的碰撞过程，并预测车辆结构的变形情况以及乘客的安全性能。

通过这些分析结果，可以指导汽车制造商改进车辆结构，提高车辆的碰撞安全性能。

2.案例二：建筑结构分析建筑结构的合理性和稳定性对于保证建筑物的安全和耐久性至关重要。

ANSYS可以对建筑结构进行强度和刚度的分析，评估结构的稳定性和安全性能。

例如，可以通过ANSYS分析大楼的地震响应，预测结构的位移和变形情况，以及评估建筑物在地震中的安全性。

二、流体动力学领域1.案例一：空气动力学分析空气动力学分析对于飞行器设计和改进具有重要意义。

利用ANSYS可以模拟飞机在不同速度下的气动性能，预测飞机的升阻比、空气动力学力矩等参数。

通过这些分析结果，可以优化飞机的设计，提高飞行性能和燃油效率。

2.案例二：水动力学分析水动力学分析对于船舶和海洋工程设计至关重要。

利用ANSYS可以模拟船舶在不同海况下的运动特性，预测船舶的速度、稳定性和抗浪性能。

通过这些分析结果，可以优化船舶的设计，提高船舶的性能和安全性能。

三、电磁学领域1.案例一：电力设备分析电力设备的稳定性和运行性能对电力系统的正常运行至关重要。

利用ANSYS可以模拟电力设备的电磁特性，预测电磁场分布、电磁场强度和电流密度等参数。

通过这些分析结果，可以评估电力设备的稳定性和运行性能，并指导电力系统的设计和改进。

2.案例二：电磁干扰分析电磁干扰是电子设备设计中常见的问题，特别是在通信和雷达系统中。

利用ANSYS可以模拟电磁干扰的传播路径和强度，预测设备的抗干扰能力。

Ansys有限元分析实例[教学]

Ansys有限元分析实例[教学]有限元分析案例:打点喷枪模组(用于手机平板电脑等电子元件粘接)，该产品主要是使用压缩空气推动模组内的顶针作高频上下往复运动，从而将高粘度的胶水从喷嘴中打出(喷嘴尺寸,0.007”)。

顶针是这个产品中的核心零件，设计使用材料是:AISI 4140 最高工作频率是160HZ(一个周期中3ms开3ms关)，压缩空气压力3-8bar, 直接作用在顶针活塞面上，用Ansys仿真模拟分析零件的强度是否符合要求。

1. 零件外形设计图:2. 简化模型特征后在Ansys14.0 中完成有限元几何模型创建:3. 选择有限元实体单元并设定，单元类型是SOILD185，由于几何建模时使用的长度单位是mm, Ansys采用单位是长度:mm 压强:3Mpa 密度:Ton/M。

根据题目中的材料特性设置该计算模型使用的材料属性:杨氏模量 2.1E5; 泊松比:0.29; 4. 几何模型进行切割分成可以进行六面体网格划分的规则几何形状后对各个实体进行六面体网格划分，网格结果:5. 依据使用工况条件要求对有限元单元元素施加约束和作用载荷:说明: 约束在顶针底端球面位移全约束;分别模拟当滑块顶断面分别以8Bar，5Bar，4Bar和3Bar时分析顶针的内应力分布，根据计算结果确定该产品允许最大工作压力范围。

6. 分析结果及讨论:当压缩空气压力是8Bar时:当压缩空气压力是5Bar时:当压缩空气压力是4Bar时:结论:通过比较在不同压力载荷下最大内应力的变化发现，顶针工作在8Bar时最大应力达到250Mpa，考虑到零件是在160HZ高频率在做往返运动，疲劳寿命要求50百万次以上，因此采用允许其最大工作压力在5Mpa，此时内应力为156Mpa，按线性累积损伤理论[3 ]进行疲劳寿命L-N疲劳计算，进一部验证产品的设计寿命和可靠性。

ansys实例

Ansys有限元分析实例一、直接建模-桁架的有限元分析λ，各杆横截面积均为下图所示为一平面桁架,长度L=0.1m，E=2.06e11，3.0=σ。

A=1X10-4，力P＝2000N，计算各杆的轴向力Fa、轴向应力a1、建立有限元模型：(1) 建立工作文件夹：在运行ANSYS之前，在默认工作目录下建立一个文件夹，名称为beam，在随后的分析过程中所生成的所有文件都将保存在这个文件夹中。

启动ANSYS后，使用菜单“File”——“Change Directory…”将工作目录指向beam 文件夹；使用“Change Jobname…”输入beam2D为初始文件名，使分析过程中生成的文件均以beam2D为前缀。

选择结构分析，操作如下：GUI: Main Menu > Preferences > Structural(2) 选择单元：操作如下：GUI: Main Menu > Preprocessor > Element Type > Add/Edit/Delete > Add > Structural Beam >2D elastic 3,然后关闭Element Types 对话框。

定义单元实常数梁单元的实常数，输入AREA为2e-4。

GUI: Main Menu > Preprocessor > Real Constants > Add/Edit/Delete > Add(4) 定义材料属性：定义弹性模量和泊松比，操作如下：GUI: Main Menu > Preprocessor > Material Props > Material Models > Structural > linear > Elastic > Isotropic在弹出的对话框中输入材料参数，杨氏模量(EX)： 2.06e11泊松比(PRXY)：0.3(5)创建节点：首先定义4个节点，然后通过节点生成单元。

ansys有限元法解题实例

Ansys有限元课程设计问题一：飞机机翼振动模态分析机翼模型沿着长度方向具有不规则形状，而且其横截面是由直线和曲线构成（如图所示）。

机翼一端固定于机身上，另一端则自由悬挂。

ANSYS经典应用实例

ANSYS经典应用实例首先，我们来看一个经典的结构分析问题：桥梁的静力学分析。

假设我们需要对一座跨度较大的桥梁进行设计和分析。

首先，我们需要建立桥梁的几何模型，并定义桥梁的材料特性和荷载情况。

然后，使用ANSYS软件进行分析。

在ANSYS中，我们可以使用不同的单元类型来建立桥梁的有限元模型。

常见的单元类型有梁单元、板单元和壳单元。

对于桥梁结构来说，我们通常使用梁单元来建模。

首先，我们需要定义桥梁的截面几何形状和材料特性。

ANSYS提供了丰富的材料库，可以选择合适的材料进行模拟。

然后，我们需要划分梁单元的网格，可以使用ANSYS自带的网格划分工具或者手动划分。

在建立了桥梁的有限元模型之后，我们可以给桥梁施加荷载，进行静力学分析。

荷载可以分为静载荷和动载荷。

静载荷包括自重和外部施加的荷载，如车辆荷载、行人荷载等。

动载荷包括地震荷载和风荷载等。

在ANSYS中，我们可以通过定义节点荷载或者面荷载来施加荷载。

同时，我们也可以选择不同的荷载组合进行分析。

完成荷载施加之后，我们可以进行结构的静力学分析。

静力学分析主要是计算结构的位移、应力和应变等关键参数。

ANSYS提供了多种分析方法，如静态分析、模态分析、频率响应分析等。

对于桥梁结构来说，静态分析是最常见的分析方法。

在静态分析中，我们可以得到结构的位移、应力和应变分布，并对其进行验证和优化。

除了静力学分析，ANSYS还可以用于疲劳分析、稳定性分析、动力学分析等。

疲劳分析是用于评估结构在重复加载下的损伤程度和寿命，稳定性分析是用于评估结构的抗侧移性能，动力学分析是用于研究结构在振动荷载下的响应。

这些分析方法可以帮助工程师更好地设计和优化结构。

总结起来，ANSYS在结构分析中的经典应用实例包括桥梁的静力学分析、疲劳分析、稳定性分析和动力学分析等。

通过使用ANSYS软件，工程师可以更加深入地了解结构的性能，并进行有效的设计和优化。

《有限元教程》20例ANSYS经典实例

《有限元教程》20例ANSYS经典实例有限元方法在工程领域中有着广泛的应用，能够对各种结构进行高效精确的分析和设计。

其中，ANSYS作为一种强大的有限元分析软件，被广泛应用于各个工程领域。

下面将介绍《有限元教程》中的20个ANSYS经典实例。

1.悬臂梁的静力分析：通过加载和边界条件，研究悬臂梁的变形和应力分布。

2.弯曲梁的非线性分析：通过加载和边界条件，研究受弯曲梁的非线性变形和破坏。

3.柱体的压缩分析：研究柱体在压缩载荷作用下的变形和应力分布。

4.钢筋混凝土梁的受弯分析：通过添加混凝土和钢筋材料属性，研究梁的受弯变形和应力分布。

5.圆盘的热传导分析：根据热传导方程，研究圆盘内部的温度分布。

6.输电线杆的静力分析：研究输电线杆在风载荷和重力作用下的变形和应力分布。

7.轮胎的动力学分析：通过加载和边界条件，研究轮胎在不同路面条件下的变形和应力分布。

8.支架的模态分析：通过模态分析，研究支架的固有频率和振型。

9.汽车车身的碰撞分析：通过加载和边界条件，研究汽车车身在碰撞中的变形和应力分布。

10.飞机翼的气动分析：根据飞机翼的气动特性，研究翼面上的气压分布和升力。

11.汽车车身的优化设计：通过参数化建模和优化算法，寻找最佳的车身结构设计。

12.轮毂的疲劳分析：根据材料疲劳寿命曲线，研究轮毂在不同载荷下的寿命。

13.薄膜材料的热应力分析：根据热应力理论，研究薄膜材料在不同温度下的应变和应力。

14.壳体结构的模态分析：通过模态分析，研究壳体结构的固有频率和振型。

15.地基基础的承载力分析：通过加载和边界条件，研究地基基础的变形和应力分布。

16.水坝的稳定性分析：根据水力和结构力学，研究水坝的稳定性和安全性。

17.风机叶片的动态分析：通过加载和边界条件，研究风机叶片在不同风速下的变形和应力分布。

18.圆筒容器的蠕变分析：根据蠕变理论，研究圆筒容器在持续加载下的变形和应力。

19.桥梁结构的振动分析：通过模态分析，研究桥梁结构的固有频率和振型。

ANSYS有限元分析实例

ANSYS有限元分析实例假设我们需要分析一个简单的悬臂梁结构，该梁由一个固定端和一个自由端组成。

其几何形状和材料属性如下：梁的长度：L = 1000mm梁的宽度：W = 20mm梁的高度：H = 10mm梁的材料：钢材材料的弹性模量：E=210GPa材料的泊松比：υ=0.3在进行有限元分析之前，我们首先需要绘制悬臂梁的几何模型，并划分网格。

对于本例，我们可以使用ANSYS软件的几何建模工具进行绘制和网格划分。

然后，我们需要定义材料属性和加载条件。

在ANSYS中，可以通过分析系统中的属性表来定义材料属性。

在本例中，我们将定义钢材的弹性模量和泊松比。

接下来，我们将定义结构的约束和加载条件。

悬臂梁的固定端不允许位移，因此我们需要将其固定。

我们还需要定义在自由端施加的外部力或力矩。

在建立有限元模型之后，我们需要进行模型网格划分并设置网格精度。

在ANSYS中，可以选择适当的网格划分工具，例如自适应网格划分或手动划分。

完成网格划分后，我们可以应用适当的材料属性和加载条件。

在ANSYS中，可以使用强度分析工具来定义材料属性，并使用负载工具来定义加载条件。

我们可以在加载条件中指定施加在自由端的外部力或力矩。

然后，我们需要选择适当的求解器类型和求解方法。

在ANSYS中，可以选择静态结构分析求解器，并选择适当的求解器设置。

在求解器设置完成后，我们可以运行有限元分析，并获得结构的响应和性能结果。

在ANSYS中，可以查看和分析各个节点和单元的应力、应变、位移等结果。

最后，我们可以通过对结果进行后处理和分析，得出结构的安全性和性能评估。

在ANSYS中，可以使用后处理工具查看节点和单元的应力云图、变形云图、反应力云图等。

综上所述，这是一个使用ANSYS有限元分析进行静态结构分析的简单实例。

通过应用ANSYS软件的建模、网格划分、材料属性定义、加载条件定义、求解器设置、求解分析等步骤，我们可以获得悬臂梁结构在不同加载条件下的响应和性能结果。

ANSYS软件进行有限元计算实例

ANSYS软件进行有限元计算实例工字钢梁结构静力分析一工字钢梁两端均为固定端，其截面尺寸为：l=1.0m，a=0.16m，b=0.2m，c=0.02m，d=0.03m。

试建立该工字钢梁的三维实体模型，并在考虑重力的情况下对其进行结构静力分析。

其他已知参数如下：弹性模量E=206GPa；泊松比μ=0.3；材料密度ρ=7800kg/m3；重力加速度g=9.8m/s2；作用力作用于梁的上表面沿长度方向的中线处，其大小为F y=-5000N。

1)单元类型、几何特性、材料特性定义a）定义单元类型：Main Menu: Preprocessor→Element Type→Add/Edit/Delete弹出对话框，单击对话框中的“Add…”按钮，又弹出一对话框，选中其中的“Solid”和“Brick 8node 45”选项，单击“OK”按钮，关闭该对话框返回至上一级对话框。

单击“Close”按钮，关闭该级对话框。

b)定义材料特性：Main Menu: Preprocessor→Material Props→Material Models弹出对话框; 逐级双击右侧框中的Structural→Linear→Elastic →Isotropic，弹出下一级对话框。

在“弹性模量”（EX）文本框中输入“2.06e11”；在“泊松比”（PRXY）文本框中输入“0.3”；单击“OK”按钮，关闭该对话框返回至上一级对话框。

双击右侧框中的Density选项，在弹出的对话框中的“DENS”一栏中输入材料密度“7800”，单击“OK”按钮，关闭该对话框返回至上一级对话框。

关闭材料特性定义对话框。

2)三维实体模型的建立生成关键点●Main Menu: Preprocessor→Modeling →Create →Keypoints→In Active cs弹出对话框; 在Keypoint number 一栏中输入关键点编号“1”，在“X，Y，Z Location inactive cs”一栏中输入关键点1的坐标（-0.08，0，0），单击“Apply”按钮。

ANSYS有限元分析实例

ANSYS有限元分析实例1.悬臂梁的结构分析悬臂梁是一种常见的结构，其呈直线形式，一端固定于支撑点，另一端自由悬挂。

在这个分析中，我们将使用ANSYS来确定悬臂梁的最大弯曲应力和挠度。

首先，我们需要创建悬臂梁的几何模型，并给出其材料属性和加载条件。

然后，在ANSYS中创建有限元模型，并进行网格划分。

接下来，进行力学分析，求解材料在给定加载下的应力和位移。

最后，通过对结果的后处理，得出最大弯曲应力和挠度。

2.螺旋桨的流体力学分析螺旋桨是一种能够产生推力的旋转装置，广泛应用于船舶、飞机等交通工具中。

螺旋桨的流体力学分析可以帮助我们确定其叶片的受力情况和推力性能。

在这个分析中，我们需要建立螺旋桨的几何模型，并给出流体的流速和压力条件。

然后，我们在ANSYS中创建螺旋桨的有限元模型，并进行网格划分。

通过求解流体场方程，计算叶片上的压力分布和受力情况。

最后，通过对结果的后处理，得出叶片的受力情况和推力性能。

3.散热片的热传导分析散热片是一种用于散热的装置，广泛应用于电子设备、电脑等领域。

散热片的热传导分析可以帮助我们确定散热片在给定热源条件下的温度分布和散热性能。

在这个分析中，我们需要建立散热片的几何模型，并给出材料的热导率和热源条件。

然后，我们在ANSYS中创建散热片的有限元模型，并进行网格划分。

通过求解热传导方程，计算散热片上各点的温度分布。

最后，通过对结果的后处理，得出散热片的温度分布和散热性能。

以上是三个ANSYS有限元分析的实例，分别涉及结构分析、流体力学分析和热传导分析。

通过这些实例，我们可以充分展示ANSYS在不同领域的应用，并帮助工程师和科研人员解决工程问题，提高设计效率和产品性能。

ANSYS有限元教程经典20例

ANSYS有限元教程经典20例ANSYS有限元分析软件是一种常用的工程仿真软件，被广泛应用于各个领域，包括机械工程、航空航天、建筑工程、汽车工程等。

在学习和使用ANSYS软件时，经典的有限元教程是必不可少的参考资料。

下面将介绍ANSYS有限元教程的经典20例。

1.梁的静力分析：通过建立一个简单的梁模型，了解如何在ANSYS软件中进行静力分析，包括加载、边界条件和求解结果。

2.杆件的稳定性分析：通过建立一个杆件模型，学习如何进行稳定性分析，包括杆件的屈曲载荷计算和临界挤压载荷的求解。

3.圆盘的热传导分析：掌握如何对圆盘进行热传导分析，了解温度场分布和热流量传递的计算方法。

4.圆环的热膨胀分析：学习如何对圆环进行热膨胀分析，包括热应变场的计算和应力分布的求解。

5.空气透镜的光学分析：了解如何对空气透镜进行光学分析，包括折射率的计算和光线传播路径的模拟。

6.齿轮的接触应力分析：学习如何对齿轮进行接触应力分析，包括齿轮接触区域的模拟和接触应力的计算。

7.悬臂梁的模态分析：了解如何对悬臂梁进行模态分析，包括固有频率的计算和振型的确定。

8.悬臂梁的谐响应分析：学习如何对悬臂梁进行谐响应分析，包括外加振动载荷的模拟和悬臂梁的振动响应的计算。

9.悬臂梁的动力响应分析：掌握如何对悬臂梁进行动力响应分析，包括外加冲击载荷的模拟和悬臂梁的冲击响应的计算。

10.矩形板的模态分析：了解如何对矩形板进行模态分析，包括固有频率的计算和振型的确定。

11.矩形板的振动响应分析：学习如何对矩形板进行振动响应分析，包括外加振动载荷的模拟和矩形板的振动响应的计算。

12.矩形板的冲击响应分析：掌握如何对矩形板进行冲击响应分析，包括外加冲击载荷的模拟和矩形板的冲击响应的计算。

13.圆管的热传导分析：了解如何对圆管进行热传导分析，包括温度分布和热流量传递的计算。

14.圆管的热对流分析：学习如何对圆管进行热对流分析，包括对流换热系数的计算和热流量传递的模拟。

ansys有限元分析案例

ansys有限元分析案例ANSYS有限元分析案例。

ANSYS是一款广泛应用于工程领域的有限元分析软件，它可以对结构、流体、热传导、电磁场等多个领域进行仿真分析。

在工程设计和研发过程中，有限元分析可以帮助工程师们更好地理解和预测产品的性能，从而指导优化设计方案和减少试验次数，降低产品开发成本。

本文将通过一个实际案例，介绍ANSYS有限元分析的基本流程和方法。

案例描述：假设我们需要设计一个汽车座椅支架，在使用过程中需要承受乘客的重量和车辆行驶时的振动载荷。

为了确保座椅支架的安全性能，我们需要进行有限元分析，验证其在不同载荷下的受力情况和变形情况。

1. 几何建模，首先，我们需要在ANSYS中建立汽车座椅支架的三维几何模型。

可以通过ANSYS的几何建模工具，绘制支架的外形和内部结构，包括连接件和加强筋等。

在建模过程中，需要考虑到实际生产工艺和材料特性，确保模型的真实性和可靠性。

2. 材料属性，在进行有限元分析之前，需要为支架材料定义材料属性，包括杨氏模量、泊松比、密度等。

这些参数将直接影响支架在受力时的应力分布和变形情况。

根据实际材料的力学性能数据，可以在ANSYS中设置相应的材料模型。

3. 网格划分，有限元分析的核心是将实际结构划分为有限个小单元，然后在每个单元内进行力学方程的求解。

在ANSYS中，可以通过网格划分工具对支架模型进行网格划分，确保每个单元的尺寸和形状合理，并且能够准确地反映支架的几何特征。

4. 载荷和约束，在进行有限元分析之前，需要定义支架的载荷和约束条件。

对于汽车座椅支架来说，载荷包括乘客的重量和车辆行驶时的振动载荷，约束条件包括支架的固定支撑点和连接点。

在ANSYS中，可以通过载荷和约束工具对支架模型进行加载和约束设置。

5. 求解分析，一旦模型的几何、材料、网格、载荷和约束都设置完毕，就可以进行有限元分析的求解计算。

在ANSYS中，可以选择合适的求解器进行计算，根据模型的复杂程度和计算资源的限制，选择合适的求解策略和参数，进行力学方程的求解和数值计算。

ANSYS案例——20例ANSYS经典实例】

三梁平面框架结构的有限元分析针对【典型例题】3.3.7(1)的模型，即如图3-19所示的框架结构，其顶端受均布力作用，用有限元方法分析该结构的位移。

结构中各个截面的参数都为：113.010Pa E =⨯，746.510m I -=⨯，426.810m A -=⨯，相应的有限元分析模型见图3-20。

在ANSYS 平台上，完成相应的力学分析。

图3-19 框架结构受一均布力作用（a ）节点位移及单元编号（b ）等效在节点上的外力图3-20 单元划分、节点位移及节点上的外载解答对该问题进行有限元分析的过程如下。

1．基于图形界面的交互式操作(step by step)(1) 进入ANSYS(设定工作目录和工作文件)程序 →ANSYS → ANSYS Interactive →Working directory (设置工作目录) →Initial jobname (设置工作文件名): beam3→Run → OK(2) 设置计算类型ANSYS Main Menu: Preferences… → Structural → OK(3) 选择单元类型ANSYS Main Menu: Preprocessor →Element Type →Add/Edit/Delete… →Add… →beam ：2D elastic 3 →OK (返回到Element Types 窗口) →Close(4) 定义材料参数ANSYS Main Menu:Preprocessor →Material Props →Material Models→Structural →Linear →Elastic→Isotropic: EX:3e11 (弹性模量) →OK →鼠标点击该窗口右上角的“ ”来关闭该窗口(5) 定义实常数以确定平面问题的厚度ANSYS Main Menu: Preprocessor →Real Constant s… →Add/Edit/Delete →Add →Type 1 Beam3→OK→Real Constant Set No: 1 (第1号实常数), Cross-sectional area:6.8e-4 (梁的横截面积) →OK →Close(6) 生成几何模型生成节点ANSYS Main Menu: Preprocessor →Modeling →Creat→Nodes→In Active CS→Node number 1 →X:0,Y:0.96,Z:0 →Apply→Node number 2 →X:1.44,Y:0.96,Z:0 →Apply→Node number 3 →X:0,Y:0,Z:0→Apply→Node number 4 →X:1.44,Y:0,Z:0→OK生成单元ANSYS Main Menu: Preprocessor →Modeling →Create →Element →Auto Numbered →Thru Nodes →选择节点1，2(生成单元1)→apply →选择节点1，3(生成单元2)→apply →选择节点2，4(生成单元3)→OK(7)模型施加约束和外载左边加X方向的受力ANSYS Main Menu:Solution →Define Loads →Apply →Structural →Force/Moment →On Nodes →选择节点1→apply →Direction of force: FX →V ALUE：3000 →OK→上方施加Y方向的均布载荷ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Pressure →On Beams →选取单元1(节点1和节点2之间)→apply →V ALI：4167→V ALJ：4167→OK左、右下角节点加约束ANSYS Main Menu:Solution →Define Loads →Apply →Structural →Displacement →On Nodes →选取节点3和节点4 →Apply →Lab:ALL DOF →OK(8) 分析计算ANSYS Main Menu:Solution →Solve →Current LS →OK →Should the Solve Command be Executed? Y→Close (Solution is done! ) →关闭文字窗口(9) 结果显示ANSYS Main Menu: General Postproc →Plot Results →Deformed Shape … →Def + Undeformed →OK (返回到Plot Results)(10) 退出系统ANSYS Utility Menu: File→Exit …→Save Everything→OK(11) 计算结果的验证与MA TLAB支反力计算结果一致。

ANSYS有限元分析实例

有限元分析的带孔矩形板受平面内张力，如下图所示。

左边固定，右边受载荷20mm一个厚度为p=20N/mm作用，求其变形情况20P100200一个典型的ANSYS分析过程可分为以下6个步骤：①定义参数②创建几何模型③划分网格④加载数据⑤求解⑥结果分析1定义参数1.1指定工程名和分析标题(1)启动ANSYS软件，选择Jobname命令，弹出如图所示的[Change Jobname]对话框。

(2)在[Enter new jobname]文本框中输入“plane”，同时把[New log and error files]中的复选框选为Yes，单击确定(3)选择Title菜单命令，弹出如图所示的[Change Title]对话框。

(4)在[Enter new title]文本框中输入“2D Plane Stress Bracket”，单击确定。

1.2定义单位”/UNIT,SI软件操作主界面的输入窗口中输入“ANSYS在．1.3定义单元类型(1)选择Main Menu→Preprocessor→Element Type→Add/Edit/Delete命令，弹出如图所示[Element Types]对话框。

(2)单击[Element Types]对话框中的[Add]按钮，在弹出的如下所示[Library of Element Types]对话框。

(3)选择左边文本框中的[Solid]选项，右边文本框中的[8node 82]选项，单击确定，。

(4)返回[Element Types]对话框，如下所示(5)单击[Options]按钮，弹出如下所示[PLANE82 element type options]对话框。

选项，单击确定。

[Plane strs w/thk]下拉列表中选择[Element behavior]在(6)．(7)再次回到[Element Types]对话框，单击[close]按钮结束，单元定义完毕。

1.4定义单元常数(1)在ANSYS程序主界面中选择Main Menu→Preprocessor→Real Constants→Add/Edit/Delete命令，弹出如下所示[Real Constants]对话框。

《有限元教程》_【20例ANSYS经典实例】

!给出材料的弹性模量 !生成 4 个节点,坐标(0,0.96,0)，以下类似
!生成单元(连接 1 号节点和 2 号节点) ，以下类似
!将 3 号节点的位移全部固定 !将 4 号节点的位移全部固定 !在 1 号节点处施加 X 方向的力(3000) !施加均布压力 !结束前处理状态 !进入求解模块 !求解 !结束求解状态 !进入后处理 !显示变形状况 !结束后处理
图 3-22 位于密执安的"Old North Park Bridge" (1904 - 1988)
图 3-23 桥梁的简化平面模型(取桥梁的一半) 表 3-6 桥梁结构中各种构件的几何性能参数构件惯性矩 m4 横截面积 m2
顶梁及侧梁(Beam1) 桥身弦梁(Beam2) 底梁(Beam3)
3.83 106 m4 1.87 106 8.47 106
2．完全的命令流
!%%%%%%%%%% [典型例题]3.3.7(3) %%% begin %%%%% / PREP7 ET,1,beam3 R,1,6.5e-7,6.8e-4 !进入前处理 !选择单元类型 !给出实常数(横截面积、惯性矩)
MP,EX,1,3e11 N,1,0,0.96,0 N,2,1.44,0.96,0 N,3,0,0,0 N,4,1.44,0,0 E,1,2 E,1,3 E,2,4 D,3,ALL D,4,ALL F,1,FX,3000 SFBEAM,1,1,PRESS,4167 FINISH /SOLU SOLVE FINISH /POST1 PLDISP,1 FINISH
2.19 103 m2 1.185 103 3.031103
解答以下为基于 ANSYS 图形界面(Graphic User Interface , GUI)的菜单操作流程。
