中职机械基础试题库五(1~5章)

机械基础试题库（1~5章）一、简答题(绪论1～4、第一章5～10、第二章11～20、第三章21～30、第四章31～33、第五章34～40)1、机器通常由哪几部分组成？2、运动副中的高副和低副如何区分？3、什么是低副机构？什么是高副机构？4、各举一例运动副分别属于移动副、转动副和螺旋副？5、当摩擦轮传动没有相对滑移时，两摩擦轮的转速与直径有什么关系？6、普通V带分哪几种型号？各型号截面积大小次序如何排列？7、带传动常用的张紧方法有哪些？8、平带传动的张紧轮安放位置如何？为什么？9、V带传动的张紧轮安放位置如何？为什么？10、包角的大小对带传动有什么影响？11、按螺纹的牙型不同，常用的螺纹有哪几种？12、螺纹的导程与螺距、线数有何关系？13、普通螺纹的公称直径是指哪个直径？14、普通螺纹的代号如何表示？（粗牙螺纹、细牙螺纹）15、常用的螺旋传动有哪几种？16、管螺纹的螺纹特征代号有哪几种？17、螺纹按照用途可分哪几种？18、差动螺旋传动中，活动螺母的移动距离公式如何？19、解释M24×1.5LH的含义。

20、解释T r40×7的含义。

21、链传动的类型很多，按用途不同，链可分哪几类？22、直齿锥齿轮的正确啮合条件是什么？23、对齿轮传动的基本要求是什么？24、渐开线齿廓啮合时有什么特性？25、什么是模数？单位是什么？26、直齿圆柱齿轮正确啮合条件是什么？27、齿轮轮齿常见的失效形式有哪些？28、渐开线各点的齿型角是否相等？标准齿轮的齿形角是指哪个位置上的齿形角？其值为多大？29、斜齿轮的模数、齿形角各有哪几种？哪一种是标准值？30、斜齿圆柱齿轮的正确啮合条件是什么？31、什么是轮系？按各齿轮轴线在空间的相对位置是否固定，可将轮系分为哪两类？32、惰轮对轮系传动比的计算有什么影响？33、轮系传动比的正、负号表示什么含义？34、绞链四杆机构有哪几种基本类型？35、在曲柄摇杆机构中，当主动曲柄作等速回转时，从动摇杆作什么运动？36、平行双曲柄机构和反向平行双曲柄机构的运动特点是什么？37、铰链四杆机构中，曲柄存在的条件是什么？38、何谓急回特性？曲柄摇杆机构具有急回特性的条件是什么？39、何谓机构的死点位置？生产中如何消除“死点”？40、曲柄滑块机构由什么机构演化而来的，有何作用？。

05 机械设计作业参考答案_螺纹连接和螺旋传动

螺纹连接和螺旋传动1、【答】普通螺纹：牙型为等边三角形，牙型角60度，内外螺纹旋合后留有径向间隙，外螺纹牙根允许有较大的圆角，以减小应力集中。

同一公称直径按螺距大小，分为粗牙和细牙，细牙螺纹升角小，自锁性好，抗剪切强度高，但因牙细不耐磨，容易滑扣。

应用：一般连接多用粗牙螺纹。

细牙螺纹常用于细小零件，薄壁管件或受冲击振动和变载荷的连接中，也可作为微调机构的调整螺纹用。

矩形螺纹：牙型为正方形，牙型角 0α，传动效率较其它螺纹高，但牙根强度弱，螺旋副=磨损后，间隙难以修复和补偿，传动精度降低。

梯形螺纹：牙型为等腰梯形，牙型角为30度，内外螺纹以锥面贴紧不易松动，工艺较好，牙根强度高，对中性好。

主要用于传动螺纹。

锯齿型螺纹：牙型为不等腰梯形，工作面的牙侧角3度，非工作面牙侧角30度。

外螺纹牙根有较大的圆角，以减小应力集中，内外螺纹旋合后，大径无间隙便于对中，兼有矩形螺纹传动效率高和梯形螺纹牙型螺纹牙根强度高的特点。

用于单向受力的传动螺纹。

普通螺纹适合用于连接，矩形螺纹、梯形螺纹和锯齿形螺纹适合用于传动。

普通螺纹、梯形螺纹和锯齿形螺纹已经标准化。

2、将承受轴向变载荷连接螺栓的光杆部分做的细些有什么好处？【答】可以减小螺栓的刚度，从而提高螺栓连接的强度。

3、【答】连接用螺纹紧固件一般都能满足自锁条件，并且拧紧后，螺母、螺栓头部等承压面处的摩擦也都有防松作用，因此在承受静载荷和工作温度变化不大时，螺纹连接一般都不会自动松脱。

但在冲击、振动、变载荷及温度变化较大的情况下，连接有可能松动，甚至松开，造成连接失效，引起机器损坏，甚至导致严重的人身事故等。

所以在设计螺纹连接时，必须考虑防松问题。

螺纹连接防松的根本问题在于防止螺旋副相对转动。

具体的防松装置或方法很多，按工作原理可分为摩擦防松、机械防松和其它方法，如端面冲点法防松、粘合法防松，防松效果良好，但仅适用于很少拆开或不拆的连接。

【答】螺纹联接的主要类型有螺栓联接、螺钉联接、双头螺柱联接和紧定螺钉联接四种。

机械基础测试卷螺旋传动链传动

机械基础测试卷（螺旋传动、链传动）一、判断（每小题1分，共16分）满分：150分1、滚珠螺旋传动也是利用螺旋副传动的，故也是低副机构。

（）2、为增强连接的紧密性，连接螺纹大多采用单线螺纹。

（）3、普通内螺纹的公称直径是指螺纹牙顶的基本尺寸。

（）4、矩形螺纹的牙型是正方形，牙厚为螺距的一半。

（）5、R p 121螺纹中的121表示尺寸代号。

（）6、广泛应用于传力或螺旋传动中的梯形螺纹：加工工艺性好，牙根强度高，但螺纹的对中性精度差。

（）7、普通螺旋传动的螺杆（或螺母）的移动方向，与螺杆（螺母）的回转方向有关，但与螺旋方向无关。

（）8、差动螺旋传动可产生极小的位移，可方便地实现微量调节。

（）9、若差动螺旋传动中的a 段和b 段螺纹的螺旋方向相反时，则可实现快速移动。

（） 10、滚珠螺旋传动效率高，动作灵敏。

（）11、链传动能在高速、重载和高温条件下及尘土飞扬的不良环境中工作，能保证准确的瞬时传动比。

（） 12、链传动在任一时刻的瞬时传动比都是恒定的。

（）13、链传动是利用中间挠性件传动的，故传动时只能承受拉力而不能承受压力。

（） 14、链传动属于啮合传动，传动效率较高。

（）15、链传动的传动比等于主从链轮的转速之比，也等于直径的反比。

（） 16、为完成内外链节的屈伸运动，销轴与套筒之间应采用间隙配合。

（）二、选择（每小题2分，共36分）1、螺纹的公称直径是指（）A 螺纹小径B 螺纹中径C 外螺纹顶径和内螺纹底径D 螺纹分度圆直径 2、用于机机械静联接的螺栓，其螺纹应是（）和（）螺纹。

A 矩形 B 梯形 C 锯齿形 D 三角形 3、下列（）表示内螺纹。

A M24X2-6gB M30x2-6HC G121 D R121-LH 4、如图螺旋机构，右旋双线螺杆的螺距为3mm ，当手柄如图示旋转n=50r/min ，则螺母移速为（）A 300mm ，向左B 300mm ，向右C 300mm/min ，向右D 150mm ，向左5、如图所示简图是（） A 单线左螺纹 B 单线右螺纹 C 双线左螺纹 D 三线右螺纹6、逆时针方向旋入的用于联接的螺纹应是（）A 梯形左旋螺纹B 普通左旋螺纹C 梯形右旋螺纹D 普通右旋螺纹 7、普通螺纹的公称直径是指（）A 螺纹中径B 螺纹小径C 螺纹大径D 分度圆直径8、用于连接的螺纹牙型为三角形，这主要是因为三角形螺纹（） A 传动效率高 B 防振性能好 C 牙根强度高，自锁性好 D 价格便宜9、用于螺纹密封的管螺纹，R c 121表示（）A 圆锥外螺纹B 圆锥内螺纹C 圆柱内螺纹D 圆柱外螺纹 10、单向受力的螺旋传动机构广泛采用（）A 三角形螺纹B 梯形螺纹C 矩形螺纹D 锯齿形螺纹 11、螺纹传动机构（）A 结构复杂B 传动效率高C 承载能力高D 传动程度低12、链传动的松边一般应在（）A上边B下边C两者皆可13、当要求链传动的速度高和噪声小时，宜选用（）A套筒滚子链B套筒链C多排链D齿形链14、套筒滚子链当链节为奇数时采用（）A开口销B弹性锁片C过渡链节D都可以15、套筒滚子链中组成的零件间为过盈配合的是（）A销轴与内链板B销轴与外链板C套筒与外链板D销轴与套筒16、下列有关链传动特点的表述中不正确的是（）A可以用在两轴中心距较远的情况下传递运动和动力B能够保证准确的瞬时传动比C铰链磨损后，易造成脱链现象D传动效率不如齿轮传动效率高17、多排链排数一般不超过3或4排主要是为了（）A不使安装困难B使各排受力均匀C不使国向过宽D减轻链的重量18、链传动的传动比一般为（）A i ≤8B i ≤5C i ≤6D i ≤10三、填空（每空1分，共42分）1、普通螺纹和管螺纹通常起___________________作用，而梯形螺纹和锯齿形螺纹通常起___________________作用。

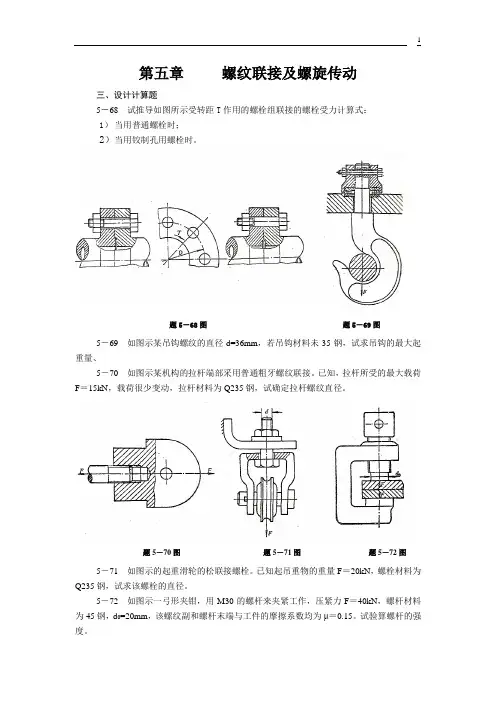

第五章螺纹连接和螺旋传动练习题dayin

第五章螺纹联接及螺旋传动三、设计计算题5－68 试推导如图所示受转距T作用的螺栓组联接的螺栓受力计算式：1）当用普通螺栓时；2）当用铰制孔用螺栓时。

题5－68图题5－69图5－69 如图示某吊钩螺纹的直径d=36mm，若吊钩材料未35钢，试求吊钩的最大起重量、5－70 如图示某机构的拉杆端部采用普通粗牙螺纹联接。

已知，拉杆所受的最大载荷F＝15kN，载荷很少变动，拉杆材料为Q235钢，试确定拉杆螺纹直径。

题5－70图题5－71图题5－72图5－71 如图示的起重滑轮的松联接螺栓。

已知起吊重物的重量F＝20kN，螺栓材料为Q235钢，试求该螺栓的直径。

5－72 如图示一弓形夹钳，用M30的螺杆来夹紧工作，压紧力F＝40kN，螺杆材料为45钢，d0=20mm，该螺纹副和螺杆末端与工件的摩擦系数均为μ＝0.15。

试验算螺杆的强度。

5－73 如图示为一铣刀盘的装夹装置，铣刀靠两圆盘夹紧随主轴转动，已知最大切削力F＝4kN圆盘与铣刀间的摩擦系数μs＝0.1，轴材料为45钢，其他尺寸如图，试求轴端的螺纹直径d？5－74 如图示，已知作用在轴承盖上的力F＝10kN,轴承盖用四个螺钉固定于铸铁箱体上，螺钉材料为Q235钢，今取剩余预紧力F″＝0.4F，不控制预紧力。

求所需的螺钉直径。

题5－73图题5－74图题5－75图5－75 设图示螺栓刚度C b，被联接件的刚度C m，若C m＝8C b，预紧力F′＝1kN，外载荷F＝1.1kN，试求螺栓中的总拉力F0和被联接件中的剩余预紧力F″。

5－76 图示为一液压油缸，油压p＝3MPa,缸径D＝160mm，为保证气密性要求，螺柱间距不得大于100mm。

试计算其缸盖的螺柱联和螺柱分布圆直径D0。

（提示：现先按气密性要求假设螺柱数目）5－77 图示为一气缸盖螺栓联接，缸径D＝500mm，蒸气压力p＝1.2MPa，螺栓分布圆直径D0＝640mm，为保证气密性要求螺栓间距不得大于150mm，试设计此联接。

机械零件——螺纹连接与螺旋传动测试题含答案

机械零件——螺纹连接与螺旋传动测试题含答案1. 普通螺纹的公称直径指（）螺纹小径螺纹中径螺纹大径(正确答案)螺纹分度圆直径2. 管螺纹的牙型角是（）50°55°(正确答案)60°65 °3. 单向受力的螺旋传动机构广泛采用（）三角螺纹梯形螺纹矩形螺纹锯齿形螺纹(正确答案)4. 螺旋传动机构（）结构复杂传动效率高承载能力高(正确答案)传动精度低5. 同一公称直径的普通螺纹可以有多种螺距，其中螺距（）的为粗牙螺纹。

最小最大(正确答案)6. 用螺纹密封管螺纹的外螺纹，其特征代号是（）R(正确答案)RcRp7. 管螺纹的公称直径是指（）大径小径顶径管内径(正确答案)8. 下列各标记中，表示细牙普通螺纹的标记是( )M20M36X3(正确答案)Rc1G1/2B9. 差动螺纹传动中，螺杆上两段螺纹旋向相反时活动螺母实际移动速度（）增大(正确答案)减小不变不一定10. 差动螺纹传动中，螺杆上两段螺纹旋向相同时，活动螺母实际移动速度（）减小(正确答案)不变不一定11. 螺纹防松的目的在于（）自锁预紧防止回转(正确答案)减少摩擦12. 运动平稳工作灵敏，主要用于精密机械和自控机构中的是（）普通螺旋传动相对位移螺旋传动差动螺旋传动滚珠螺旋传动(正确答案)13. 双线螺纹拧入螺母时，旋入一周在轴向移动的距离为一个（）螺距导程(正确答案)旋合长度配合长度14. 采用螺纹连接时，若被连接件总厚度较大，且材料较软，强度较低，需要经常拆装的情况下，一般宜采用（）螺栓连接双头螺柱连接(正确答案)螺钉连接15. 在常用的螺纹连接中，自锁性能最好的是（）三角形螺纹(正确答案)矩形螺纹梯形螺纹锯齿形螺纹16. 下列螺纹中常作为连接螺纹的是（）三角形螺纹(正确答案)矩形螺纹梯形螺纹锯齿形螺纹17. 在螺纹连接中，同时拧上两个螺母时为了（）提高强度增大预紧力防松(正确答案)增加备用螺母18. 螺纹副中一个零件相对于另一个转一转时，它们沿轴线方向相对位移的距离是（）线数×螺距(正确答案)一个螺距线数×导程导程/线数19. 下列各标记中表示细牙普通螺纹的标记是（）M24-5H-20M36×2-5g6g(正确答案)Tr40×7-7HTr40×14（P7）-7e20. 某螺旋传动，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转（）圈。

螺纹测试题及答案

螺纹测试题及答案一、单选题（每题2分，共10分）1. 螺纹的公称直径是指：A. 螺纹大径B. 螺纹中径C. 螺纹小径D. 螺纹平均直径答案：A2. 螺纹的螺距是指：A. 相邻两个螺纹之间的轴向距离B. 相邻两个螺纹之间的径向距离C. 相邻两个螺纹之间的角距离D. 相邻两个螺纹之间的切向距离答案：A3. 螺纹的旋向有：A. 左旋和右旋B. 顺时针和逆时针C. 内旋和外旋D. 正旋和反旋答案：A4. 螺纹的牙型角通常为：A. 30°B. 45°C. 60°D. 90°答案：C5. 螺纹的精度等级通常用：A. 公差等级表示B. 表面粗糙度表示C. 硬度等级表示D. 材料等级表示答案：A二、多选题（每题3分，共15分）1. 螺纹的类型包括：A. 外螺纹B. 内螺纹C. 管螺纹D. 锥形螺纹答案：A B C D2. 螺纹的参数包括：A. 螺距B. 牙型角C. 公称直径D. 螺纹深度答案：A B C3. 螺纹的配合类型有：A. 紧固螺纹B. 传动螺纹C. 管螺纹D. 密封螺纹答案：A B D4. 螺纹的制造方法包括：A. 车削B. 铣削C. 磨削D. 滚压答案：A B D5. 螺纹的检测方法包括：A. 通止规检测B. 螺纹规检测C. 螺纹环规检测D. 三坐标测量答案：A B C三、判断题（每题1分，共5分）1. 螺纹的公称直径是指螺纹的平均直径。

（错误）2. 螺纹的螺距越小，螺纹越密集。

（正确）3. 螺纹的牙型角越大，螺纹的强度越高。

（错误）4. 螺纹的精度等级越高，螺纹的公差越小。

（正确）5. 螺纹的配合类型只有紧固螺纹和传动螺纹。

（错误）四、简答题（每题5分，共10分）1. 简述螺纹的分类及其应用。

答案：螺纹可分为紧固螺纹、传动螺纹、管螺纹和密封螺纹。

紧固螺纹主要用于连接和固定零件；传动螺纹用于传递动力；管螺纹用于管道连接；密封螺纹用于密封连接。

2. 螺纹的配合是如何实现的？答案：螺纹的配合是通过螺纹的外径和内径之间的公差配合来实现的。

(完整版)高职《机械设计基础》螺纹联接与螺旋传动习题含答案

高职《机械设计基础》螺纹联接与螺旋传动习题含答案机械设计基础学号：班级：姓名：螺纹联接与螺旋传动一、单项选择题 1 普通平键联结的主要用途是使轴与轮毂之间。

A 沿轴向固定并传递轴向力B 沿轴向可作相对滑动并具有导向作用C 沿周向固定并传递转矩D 安装与拆卸方便2 键的剖面尺寸通常是根据按标准选择。

A 传递转矩的大小B 传递功率的大小C 轮毂的长度D 轴的直径3 键的长度主要是根据来选择。

A 传递转矩的大小B 轮毂的长度C 轴的直径4 能够构成紧键联结的两种键是。

A 楔键和半圆键B 平键和切向键C 半圆键和切向键D 楔键和切向键5 楔键和，两者的接触面都具有1：100的斜度。

A 轴上键槽的底面B 轮毂上键槽的底面C 键槽的侧面6 楔键联结的主要缺点是。

A 键的斜面加工困难B 键安装时易损坏C 键装入键槽后，在轮毂中产生初应力D 轴和轴上的零件对中性差7 切向键联结的斜度是做在上。

A轮毂键槽的底面 B 轴的键槽底面 (3)一对键的接触面(4)键的侧面8 平键联结如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔。

A 90oB 120oC 135oD 180o9 半圆键联结的主要优点是。

A 对轴的强度削弱较轻B 键槽的应力集中较小C 工艺性好，安装方便10 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定11 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差12 用于薄壁零件连接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹13 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用1机械设计基础14 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

(完整版)高职《机械设计基础》螺纹联接与螺旋传动习题含答案

A 沿轴向固定并传递轴向力B 沿轴向可作相对滑动并具有导向作用C 沿周向固定并传递转矩D 安装与拆卸方便2 键的剖面尺寸通常是根据按标准选择。

A 传递转矩的大小B 传递功率的大小C 轮毂的长度D 轴的直径3 键的长度主要是根据来选择。

A 传递转矩的大小B 轮毂的长度C 轴的直径4 能够构成紧键联结的两种键是。

A 楔键和半圆键B 平键和切向键C 半圆键和切向键D 楔键和切向键5 楔键和，两者的接触面都具有1：100的斜度。

A 轴上键槽的底面B 轮毂上键槽的底面C 键槽的侧面6 楔键联结的主要缺点是。

A 键的斜面加工困难B 键安装时易损坏C 键装入键槽后，在轮毂中产生初应力D 轴和轴上的零件对中性差7 切向键联结的斜度是做在上。

A轮毂键槽的底面 B 轴的键槽底面 (3)一对键的接触面(4)键的侧面8 平键联结如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔。

A 90oB 120oC 135oD 180o9 半圆键联结的主要优点是。

A. 好B. 差C. 相同D. 不一定11 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差12 用于薄壁零件连接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹13 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

螺纹连接和螺旋传动练习题

第五章螺纹联接及螺旋传动一、选择题5－1 在常用的螺旋传动中，传动效率最高的螺纹是 _________ 。

（1）三角形螺纹（2）梯形螺纹（3）锯齿形螺纹（4）矩形螺纹5－2 在常用的螺纹联接中，自锁性能最好的螺纹是 _________ 。

（1）三角形螺纹（2）梯形螺纹（3）锯齿形螺纹（4）矩形螺纹5－3 当两个被联接件不太厚时，宜采用 __________ 。

（1）双头螺柱联接（2）螺栓联接（3）螺钉联接（4）紧定螺钉联接5－4 当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用（1）螺栓联接（2）螺钉联接（3）双头螺柱联接（4）紧定螺钉联接5－5 当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用____________________ 。

（1）螺栓联接（2）螺钉联接（3）双头螺柱联接（4）紧定螺钉联接5—6普通螺纹的牙型角a为60°,当摩擦系数四=0.10时，则该螺纹副的当量摩擦系数%=。

（1）0.105 （2）0.115 （3）0.1115 （4）0.1045—7 在拧紧螺栓联接时,控制拧紧力矩有很大方法,例如 ___________ 。

（1）增加拧紧力（2）增加扳手力臂（3）使用测力矩扳手或定力矩扳手5—8 螺纹联接防松的根本问题在于 __________ 。

（1）增加螺纹联接的轴向力（2）增加螺纹联接的横向力（3）防止螺纹副的相对转动（4）增加螺纹联接的刚度5—9 螺纹联接预紧的目的之一是 ________ 。

（1）增强联接的可靠性和紧密性（2）增加被联接件的刚性（3）减小螺栓的刚性5 —10承受预紧力F,的紧螺栓联接在受工作拉力F时，剩余预紧力为F〃，其螺栓所受的总拉力F0为。

（1）F = F + F（2）F = F + F"（3）F = F'+ F" （4）F°= F + 一C—Fo o C + C5 —11承受预紧力和轴向变载荷的紧螺栓联接，当其螺栓的总拉力F o的最大值和被联接件的刚度C m不变时，螺栓的刚度C b愈小，则。

测试卷(螺旋、蜗杆、链传动)

机械基础测试卷（螺旋传动、链传动、蜗杆传动）姓名___________________ 成绩___________________一、填空题(每格1分，共32分 )1.螺旋传动是利用______________________________来传递_____________和______________的一种机械传动，它可方便地把主动件的_______________运动转变为从动件的_____________运动。

2.普通螺旋传动所采用的螺纹以_______________为主。

3.滚珠丝杠常用的循环方式有___________、____________。

4．台虎钳属于____________________________的螺旋传动。

5.螺旋传动按摩擦的类型可以分为___________螺旋传动和__________螺旋传动。

6.链轮按直径不同有__________、__________、___________和__________四种。

7.链传动时磨损较快，磨损后链条节距会__________，甚至造成__________现象。

8.蜗杆传动的主动件是__________，用于传递____________________两轴之间的运动和转矩。

9.档蜗杆的头数为2时，蜗杆转动一周，涡轮转过__________个齿。

10.涡轮的转动方向的判断不仅与蜗杆的__________有关，还与蜗杆的__________有关。

11.蜗杆传动主要用于___________装置，在加工中心刀库换刀装置中得到广泛应用。

12. 链按用途分类：___________、______________和__________，其中最常用的是_____________。

13.根据加工方法的不同，普通援助蜗杆可分为：___________蜗杆、____________蜗杆和法向直廓蜗杆。

14.滚珠丝杠传动间隙的调整方法有： ____________、__________、____________。

机械基础测试卷(绪论至螺旋传动)

《机械基础》测试卷二考试时间45分钟，总分100一、填空：（5、6题各3分，其余每空1分，共17分，答案填在题中的横线上）1、运动副是两构件__________而又能产生__ ____的_______连接。

2、V带传动中，带的线速度将影响传动能力和使用寿命，带速过高会________，带速过低会________，一般应限制在__________________范围内。

3、螺纹的公称直径是指它的_______。

4、螺纹联接的基本类型有___ _____，____ ____，___ _____，___ _____。

5、M12X1.5LH的含义是________ ____________。

6、Tr52 x 16(P8)-7H/7e的含义是_________________________________________________。

1.机床的主轴是属机器的传动部分。

（）2.摩擦轮传动可方便地实现变向、变速。

（）3.普通螺纹的牙型角是55°。

（）4.差动螺旋传动可以产生极小的位移，因此可实现微量调节。

（）5.两个互相配合螺纹，其旋向相同。

（）6.V带传递功率的能力，A型带最小，O型带最大。

（）7.凡带螺纹的零件，内外螺纹总是成对配合使用，而且它们的螺纹要素都必须完全一致。

8 、V带与平带一样，都是利用底面与带轮之间的摩擦力来传递动力的。

9、安装V带时，先将V带套上小带轮轮槽，然后在运动中套上大带轮。

10、通常将轮面较软的摩擦轮作主动轮来使用。

11 、为增强连接的紧密性，连接螺纹大多采用单线螺纹。

12 、普通内螺纹的公称直径是指螺纹顶径的的基本尺寸。

13、滚珠螺旋传动效率高，动作灵敏。

1.平带的交叉传动应用场合是（）A.两带轮轴线平行，转向相同B.两带轮轴线平时，转向相反C.两带轮轴线垂直相交2.带传动采用张紧轮的目的是（）A.减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.调节带的初拉力3.管螺纹的公称直径是指（）A.大径B.小径C.中径D.管子的内径 4.下列各标记中，表示细牙普通螺纹的标记是（） A.M20-5H-20 B.M36×3-5g6g-L C.Tr40×7-7e 5.单向受力的螺旋传动机构广泛采用（）A.三角螺纹B.梯形螺纹C.矩形螺纹D.锯齿形螺纹 6.V 带的传动性能主要取决于（）A.抗拉体B.顶胶C.底胶D.包布层7.如图示的定期张紧装置，V 带传动应选择张紧轮的安装方式是（）；平动传动，应选择张紧轮的安装方式是（）。

(完整版)机械基础螺纹连接与螺旋传动的练习册部分题

第5单元练习题一、填空题5-52 螺纹相邻两牙在中经线上对应两点间的轴向距离称为。

5-53 普通螺纹的牙型角为。

5-54 螺纹连接的基本类型有：、、和，当两倍连接件之一较厚，且不需经常拆卸的场合时，宜采用连接。

二、选择题5-55 常见的螺纹连接是。

A 单线左旋B 单线右旋C 双线左旋D 双线右旋5-56 普通螺纹的公称直径是指。

A 螺纹大径B 螺纹小径C 螺纹中径D 平均直径5-57 在螺旋压力机的螺旋副机构中，常用的是。

A 锯齿形螺纹B 梯形螺纹C 普通螺纹D 矩形螺纹5-58 在机械上采用的螺纹当中，自锁性最好的是。

A 锯齿形螺纹B 梯形螺纹C 普通细牙螺纹D 矩形螺纹5-59 梯形螺纹与锯齿形、矩形螺纹相比较，具有的优点是。

A 传动效率高B 获得自锁性大C 应力集中小D 工艺性和对中性好5-60 当两个被连接件之一太厚，且需经常拆卸时，宜采用。

A 螺钉连接B 普通螺栓连接C 双头螺柱连接D 紧定螺钉连接5-61 在螺栓连接中，采用弹簧垫圈防松是。

A 摩擦放松B 机械放松C 冲边防松D 粘结防松三、简答题5-62 连接螺纹已经具有自锁性，为什么螺纹连接还要采取防松措施？5-63 简述螺栓连接的特点和应用？第6单元练习题一、填空题5-67 螺旋机构通过螺杆与螺母间的相对运动，将运动转变为运动。

5-68 螺旋机构根据螺旋副的摩擦性质，可分为和两大类。

5-69 滑动螺旋机构所采用的螺纹为、、和。

5-70 螺旋传动可实现自锁和精密位移。

（）5-71 滑动螺旋机构的主要失效形式是螺纹牙间的磨损。

（）三、简答题5-72 简述滑动螺旋机构的特点？5-73 简述单螺旋机构有哪四种应用形式？并分别举例说明。

四、计算题5-74 如图5-1所示为一机床上带动溜板2在导轨3上移动的微螺旋机构。

螺杆1上有两段旋向均为右旋的螺纹，A段的导程Ph1=2mm，B段的导程Ph2=0.75mm，试求当手轮按K向顺时针转动一周时，溜板2相对于导轨3移动的方向及距离是多少？答案第5单元一、填空题5-52螺距 5-53 60° 5-54 螺栓联接、双头螺柱联接、螺钉联接、紧定螺钉联接、螺钉联接二、选择题5-55 B 5-56 A 5-57 D 5-58 C 5-59D 5-60 C 5-61 A5-62 答：在受冲击、振动和变载荷作用下，以及工作温度变化很大时，具有自锁性的螺纹联接有可能自松，影响工作，甚至发生事故。

5-4-2 《螺纹连接与螺旋传动》练习题(二)

☼ 5-4-2《螺纹连接与螺旋传动》练习题（二）☼班级姓名学号一、填空题：1、普通螺纹的牙型角为，其中螺纹，螺距小，升角小，自锁性好，适用于薄壁零件，而联接螺纹常用。

2、用于单向受力的传力螺纹的是螺纹，其工作面的牙型斜角为。

3、常用联接螺纹的旋向为旋。

4、在常用的螺纹牙型中形螺纹传动效率最高，形螺纹自锁性最好。

5、螺纹代号为M12－5g6h表示的是螺纹。

（填外、内）6、在螺纹标记M10－5g6g中，5g表示代号。

7、按照螺纹牙型不同，常用的螺纹分为螺纹，螺纹，螺纹和锯齿型螺纹。

8、粗牙普通螺纹的代号用及表示。

9、细牙普通螺纹的代号用及×表示。

10、螺纹代号M24中的M表示；24表示。

11、螺纹标记M20×2－7g6g中7g表示，6g表示，2表示。

12、普通螺纹的牙型角为度，牙型半角为度。

13、请解释螺纹标记的含义：M16LH-6g-S中，M是普通螺纹的特征代号，16是，LH指，6g指，S是指。

二、判断题：（）1、普通螺纹的牙型角是60°。

（）2、普通螺纹的特征代号为“G”。

（）3、M20×1.5代表细牙普通螺纹。

（）4、梯形螺纹的特征代号为“M”。

（）5、一般的联接螺纹大多使用公制普通粗牙螺纹，强度高自锁性能好，而细牙螺纹因其小径大而螺距小，所以强度更高，自锁性能更好。

（）6、联接螺纹中的细牙螺纹因其小径大，螺距小，所以强度更高。

但自锁性不好。

（）7、为增强连接紧密性，连接螺纹大多采用三角形螺纹。

三、单项选择题：1、不能用于传动的螺纹为（）螺纹。

A、三角形B、矩形C、梯形D、锯齿形2、联接螺纹多用（）螺纹。

A、梯形B、矩形C、三角形D、锯齿形3、下列（）项为普通细牙螺纹的标记代号。

A、M30－5HB、M30×1.5C、Rc1/2D、G1/24、单向受力的螺旋传动机广泛采用（）。

A、三角形螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹5、普通螺纹的牙型角为（）。

(完整版)《机械基础》考试试卷及参考答案

班 _________ 学号 ____ 姓名 ________ 命 :成：一、判断（共10 ，每 2 分，共 20 分，正确打“√” ，打“×”。

）1、全部摩擦的比都不正确。

⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）2、珠螺的效率高，运平，作敏捷⋯⋯⋯⋯⋯（）3、高副比低副的承能力大。

⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）4、构件是加工制造的位，部件是运的位。

⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）5、一般螺的牙型角是 60°⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）6、能保正确的均匀比，功率大。

⋯⋯⋯⋯⋯⋯（）7、凸机构宽泛用于机械自控制。

⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）8、模数 m 反应的大小，模数越大，越大，的承能力越大（）9、Ｖ装置必安装防罩。

⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）10、机就是将能量成机械能的一种机器。

⋯⋯⋯⋯⋯⋯⋯（）二、（，共15 ，每 2 分，共 30 分。

）1、以下属于机构的是⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A ）机床B）机C）千斤D）拖沓机2、一般螺的公称直径是指⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A ）大径B）小径C）径D）底径3、以下哪一种螺常用于接螺使用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A ）三角形螺B）梯形螺C）形螺D）矩形螺4、一般床中的部分是机器中的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A ）力部分B）工作部分C）装置D）自控制5、欲在两相距，工作条件劣的境下大功利，宜⋯⋯⋯⋯（）A)B)C)D) 杆6、的特色⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A) 的功率和速度范大B)使用寿命，但效率低C).制造和安装精度要求不高D)能无速7、以下对于机构急回运特征的述正确的选项是⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A）急回运特征只有曲柄杆机构拥有。

B）急回运特征可用来短空回行程，提升生率。

C）极位角等于零，机构拥有急回特征。

D）行程速度化系数越小，急回特征越著。

8、凸机构往常由成。

螺纹连接和螺旋传动练习题

第五章螺纹联接及螺旋传动一、选择题5－1 在常用的螺旋传动中，传动效率最高的螺纹是__________。

（1）三角形螺纹（2）梯形螺纹（3）锯齿形螺纹（4）矩形螺纹 5－2 在常用的螺纹联接中，自锁性能最好的螺纹是__________。

（1）三角形螺纹（2）梯形螺纹（3）锯齿形螺纹（4）矩形螺纹 5－3 当两个被联接件不太厚时，宜采用__________。

（1）双头螺柱联接（2）螺栓联接（3）螺钉联接（4）紧定螺钉联接5－4 当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用__________。

（1）螺栓联接（2）螺钉联接（3）双头螺柱联接（4）紧定螺钉联接5－5 当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用__________。

（1）螺栓联接（2）螺钉联接（3）双头螺柱联接（4）紧定螺钉联接5－6 普通螺纹的牙型角α为60o ，当摩擦系数μ＝0.10时，则该螺纹副的当量摩擦系数μv ＝__________。

（1）0.105 （2）0.115 （3）0.1115 （4）0.1045－7 在拧紧螺栓联接时，控制拧紧力矩有很大方法，例如__________。

（1）增加拧紧力（2）增加扳手力臂（3）使用测力矩扳手或定力矩扳手 5－8 螺纹联接防松的根本问题在于__________。

（1）增加螺纹联接的轴向力（2）增加螺纹联接的横向力（3）防止螺纹副的相对转动（4）增加螺纹联接的刚度 5－9 螺纹联接预紧的目的之一是__________。

（1）增强联接的可靠性和紧密性（2）增加被联接件的刚性（3）减小螺栓的刚性5－10 承受预紧力F ′的紧螺栓联接在受工作拉力F 时，剩余预紧力为 F ″，其螺栓所受的总拉力F 0为__________。

（1）'+=F F F 0 （2）"+=F F F 0（3）"'=F F F ＋0 （4）F C C C F F mb b ++=0 5－11 承受预紧力和轴向变载荷的紧螺栓联接，当其螺栓的总拉力F 0的最大值和被联接件的刚度C m 不变时，螺栓的刚度C b 愈小，则__________。

（完整版）螺旋传动测试题

（完整版）螺旋传动测试题螺旋传动测试题一、选择题1、普通螺纹的公称直径是指（）A．大径 B.小径 C.顶径 D.底径2、下列哪种螺纹常用于联接螺纹使用（）A.三角形螺纹B.梯形螺纹C.锯齿形螺纹D.矩形螺纹3、下列各标记中表示细牙普通螺纹的标记是（）A．M24-5H-20 B．M36×2-5g6gC．Tr40×7-7H D．Tr40×7-7e5、公制普通螺纹的牙型角为＿＿A 、30° B、55° C、60° D、3°7、以下螺纹牙形中最常用的传动螺纹有（）A．三角形B．矩形 C．梯形 D．锯齿形8、用螺纹密封管螺纹的外螺纹，其特征代号是( )。

A．R B． Rc C．R P D．M9、同一公称直径的普通螺纹可以有多种螺距，其中，螺距( )为粗牙螺纹。

A．最小B．中间 C．最大 D．零12、三线螺纹的导程为螺距的 ( )倍。

A.1B.2C.3D.413、“M10LH 5g6g-S”中的LH表示 ( )。

A.右旋B.左旋C.长度D.螺距二、填空题1、螺纹按照其用途不同，一般可分为__________和__________两大类。

2、普通三角螺纹的牙形角为度。

3、常用联接螺纹的旋向为旋。

4、在常用的螺纹牙型中矩形螺纹传动效率最高，自锁性最好。

5、螺旋传动常将主动件的匀速旋转运动转换成从动件的运动。

6、公称直径和线数都相同的细牙螺纹与粗牙螺纹相比，其螺纹升角φ较小，联接时的性能更好而不易松脱。

7、螺旋传动的特点是：结构简单，工作、平稳，承载能力，传动高等优点。

8、在螺纹标记M10－5g6g中,10表示，5g表示代号。

9、螺纹代号为M12－5g6g表示的是螺纹。

（填外、内）10、相邻两牙在中径线上对应两点间的轴向距离，称为螺纹的。

11、常用的螺旋传动有、和滚珠螺旋传动等三、判断题1.双线螺纹的导程是螺距的0.5倍。

4.相互旋合的内外螺纹其旋向相同，公称直径相同。

中职机械基础第五章螺纹与螺旋传动测试题

螺纹和螺旋传动的测试题一、填空题1、属于摩擦防松的是 A 。

A、双螺母防松B、焊接防松C、止动垫片防松D、胶接防松2、适用于被联接件之一较厚且不经常装拆的场合的螺纹联接是 B 。

A、螺栓联接B、双头螺柱联接C、螺钉联接D、紧钉螺钉联接3、采用螺纹联接时，若被联接件之一厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用 B 。

A、螺栓联接B、双头螺柱联接C、螺钉联接4、螺纹副在摩擦系数一定时，螺纹的牙型角越大，则 D 。

A、当量摩擦系数越小，自锁性能越好B、当量摩擦系数越小，自锁性能越差C、当量摩擦系数越大，自锁性能越差D、当量摩擦系数越大，自锁性能越好5、广泛应用于紧固连接的螺纹是（A），而传动螺纹常用（ C ）。

A、三角形螺纹B、矩形螺纹C、梯形螺纹6、螺纹联接防松的根本问题在于 C 。

A．增加螺纹联接的轴向力 B．增加螺纹联接的刚度C．防止螺纹副的相对转动 D．防止螺栓被折断7、普通螺纹指（ A ）。

A、三角形螺纹B、梯形螺纹C、矩形螺纹8、梯形螺纹广泛应用于螺旋（ A ）中。

A、传动B、连接C、微调机构9、台虎钳上螺杆螺纹采用的是（A ）。

A、梯形螺纹B、锯齿形螺纹C、矩形螺纹10、普通螺纹的公称直径是指螺纹的（ A ）。

A、大径B、中径C、小径二、填空题1、螺纹的公称直径是指螺纹的大径，螺纹的升角是指螺纹中径处的升角。

2、三角形螺纹主要用于连接，而矩形、梯形和锯齿形螺纹主要用于传动。

3、螺纹联接常用的防松原理有摩擦防松、机械防松、铆冲防松。

其对应的防松装置有双螺母、开口销、铆死、冲点。

4、螺旋传动是由螺杆和螺母组成，主要用来将旋转运动变换为直线运动，同时传递运动和动力。

5、细牙螺纹适用于薄壁零件的连接和微调机构的调整。

6、管螺纹主要用于管路连接，按其密封状态可分为非螺纹密封管螺纹和螺纹密封管螺纹。

7、标记为螺栓GB5782-86 M16×80的六角头螺栓的螺纹是形，牙形角等于 60 度，线数等于 1 ，16代表公称直径，80代表螺栓长度。

(完整版)中职机械基础第五章螺纹与螺旋传动测试题

中职机械基础试题库五(1~5章)

05 机械设计作业参考答案_螺纹连接和螺旋传动

机械基础测试卷螺旋传动链传动

第五章螺纹连接和螺旋传动练习题dayin

机械零件——螺纹连接与螺旋传动测试题含答案

螺纹测试题及答案

(完整版)高职《机械设计基础》螺纹联接与螺旋传动习题含答案

最新中职机械基础试题库三(1~5章)

(完整版)高职《机械设计基础》螺纹联接与螺旋传动习题含答案

螺纹连接和螺旋传动练习题

测试卷(螺旋、蜗杆、链传动)

机械基础测试卷(绪论至螺旋传动)

(完整版)机械基础螺纹连接与螺旋传动的练习册部分题

5-4-2 《螺纹连接与螺旋传动》练习题(二)

(完整版)《机械基础》考试试卷及参考答案

螺纹连接和螺旋传动练习题

（完整版）螺旋传动测试题

中职机械基础第五章螺纹与螺旋传动测试题
