电抗器的基本结构
电抗器的基本结构
电抗器的基本结构一、铁心式电抗器的结构铁心式电抗器的结构与变压器的结构相似，但只有一个线圈——激磁线圈；其铁心由若干个铁心饼叠置而成，铁心饼之间用绝缘板（或纸板、酚醛纸板、环氧玻璃布板）隔开，形成间隙；其铁轭结构与变压器相同，铁心饼与铁轭由压缩装置通过螺杆拉紧，形成一个整体，铁轭和所有的铁心饼均应接地。
铁心结构，铁心饼由硅钢片叠成，叠片方式有以下几种：（a）单相电抗器铁心；（b）三相电抗器铁心（1）平行叠片其叠片方式，与一般变压器相同，每片中间冲孔，用螺杆、压板夹紧成整体，适用于较小容量的电抗器。
（2）渐开线状叠片其叠片方式，与渐开线变压器的叠片方式相同，中间形成一个内孔，外圆与内孔直径之比约为4:1至5:1，适用于中等容量的电抗器。
（3）辐射状叠片其叠片方式，硅钢片由中心孔向外辐射排列，适用于大容量电抗器。
（a）平行叠片；（b）渐开线状叠片；（c）辐射状叠片在平行叠片铁心中，由于气隙附近的边缘效应，使铁心中向外扩散的磁通的一部分在进入相邻的铁心饼叠片时，与硅钢片平面垂直，这样会引起很大的涡流损耗，可能形成严重的局部过热，故只有小容量电抗器才采用这种叠片方式。
在辐射形铁心中，其向外扩散的磁通在进入相邻的铁心饼叠片时，与硅钢片平面平行，因而涡流损耗减少，故大容量电抗器采用这种叠片方式。
铁心式电抗器的铁轭结构与变压器相似，一般都是平行叠片，中小型电抗器经常将两端的铁心柱与铁轭叠片交错地叠在一起，为压紧方便，铁轭截面总是做成矩形或丁形。
二、空心式电抗嚣的结构空心式电抗器就是一个电感线圈，其结构与变压器线圈相同。
空心电抗器的特点是直径大、高度低，而且由于没有铁心柱，对地电容小，线圈内串联电容较大，因此冲击电压的初始电位分布良好，即使采用连续式线圈也是十分安全的。
空心式电抗器的紧固方式一般有两种：一是采用水泥浇铸，故又称为水泥电抗器；另一种是采用环氧树脂板夹固或采用环氧树脂浇铸。
空心电抗器都做成单相。
组成三相电抗器组时，有三种排列方式。
电抗器简介
电抗最通俗的讲，能在电路中起到阻抗作用的东西，我们叫它电抗器。
电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出现断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降落较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
电抗器分类电抗器是依靠线圈的感抗阻碍电流变化的电器。
按用途分：①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
⑤滤波电抗器。
用于整流电路中减少直流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。
⑥电炉电抗器。
与电炉变压器串联，限制其短路电流。
⑦起动电抗器。
与电动机串联，限制其起动电流。
电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗器的功能轻空载或轻负荷线路上的电容效应，以降低电压。
+改善长输电线线路上的电压分布。
+使轻负载时线路中的无功功率尽可能平衡。
电抗器型号说明
电抗器型号说明电抗器是一种电子器件，也称为电阻器，它的作用是限制电流，保护和调整电路的电源和负载，以稳定电路的工作电压及阻止波形失真。
电抗器的形式各式各样，大小不同，结构复杂，根据不同需求，一般都可以选择合适的电抗器。
1、RC系列电抗器：RC电抗器由电解水胶浆，活性陶瓷芯片和陶瓷外壳三大部分组成，遇到低频高电流时可有效降低纹波，也有耐高温和超高压系列材料可供选择。
2、环形强流电抗器：环形强流电抗器由于采用芯片夹垫技术，所以在线路中容易短路，可以减少电流流量，从而控制驱动元件的电流，保护驱动元件不受损害。
3、磁性电抗器：其工作原理是通过把磁体放入电抗器内，根据磁场对电流的影响，控制电流的大小，使电路中发生的磁滞现象可以更充分地被利用，具有良好的稳定性和频率响应特性。
4、磁阻电抗器：磁阻电抗器是利用磁阻的特性来调整电流，其在控制电流中的作用是有限的，但是它可以实现比较大的电流调节，与环形强流电抗器相比，磁阻电抗器可以实现更大范围的电流控制。
5、磁补偿电抗器：磁补偿电抗器主要是利用磁铁来补偿电路中存在的纹波，并可以通过调节磁铁来减少纹波，特别是在设备需求电流过大或者电流缓慢变化时，表现效果会更佳。
6、热敏电阻：热敏电阻(PR)是一种模拟型电阻，主要由热敏结构和陶瓷外壳组成，通过改变温度来改变电阻的值，可以有效的监测系统的温度变化，以保护电子设备的安全运行。
7、热电偶式电阻：通过将一个电阻片裹在热继电器上，利用其被加热的原理不断补偿可以达到电阻调节的作用，可以用于控制系统的温度，可以保证在系统发生变温时电阻固定不变。
此外，还有多种其它类型的电抗器，比如结构电抗器，抗带宽电抗器，放大电抗器，低调整电抗器，调整电抗器等，所选择的型号取决于电路的需求。
串联电抗器
串联电抗器简介电抗器是一种被动电子元件，用于改变交流电路中的电流和或电压。
串联电抗器是一种特殊类型的电抗器，它在电路中按照串联的方式连接。
结构和工作原理串联电抗器由绕成线圈的导线和相关的铁芯组成。
导线通过铁芯，并通过电源连接到电路的其他部分。
当交流电压施加到串联电抗器上时，导线中的电流也会发生变化。
串联电抗器的工作原理基于电感和电容的作用。
电感是导线中的绕组在交流电流通过时产生的磁场。
而电容则是通过两个电极之间的电场来储存电能。
串联电抗器在电路中通过改变电感和电容值来实现对电流和电压的控制。
用途和应用串联电抗器在许多电路和系统中都有广泛的应用。
以下是一些常见的用途和应用：1. 电力传输和分配系统串联电抗器在电力传输和分配系统中起着重要的作用。
它们用于稳定电压和改善电力因数。
通过合理调整串联电抗器的数目和参数，可以提高电力系统的效率和稳定性。
2. 过滤器和滤波器串联电抗器也被用作过滤器和滤波器的组成部分。
它们可以用来滤除交流电路中的高频噪声和干扰信号。
串联电抗器的高频阻抗可以抑制高频信号的传输，从而实现滤波效果。
3. 感性负载的补偿在某些情况下，电路中可能存在感性负载，导致电路的电压和电流相位不匹配。
串联电抗器可以用于补偿这种相位差，从而实现功率的更有效传输。
4. 压降补偿串联电抗器还可以用于补偿电路中的电压降。
当电流通过电路时，串联电抗器可以通过提供附加的电感来减少电压降，并确保电路中的其他部分得到足够的供电。
优点和缺点优点•提供对电流和电压的精确控制。
•提高电力系统的效率和稳定性。
•可以滤除高频噪声和干扰信号。
•可以补偿感性负载和电压降。
缺点•占用了一定的空间。
•需要合理的设计和安装，以确保其最佳性能。
•有时需要额外的维护和调整。
总结串联电抗器作为一种重要的电子元件，在电路和系统中有着广泛的应用。
通过改变电感和电容值，串联电抗器可以对电流和电压进行精确的控制。
它们在电力传输和分配系统、滤波器、感性负载补偿和压降补偿等方面发挥着重要作用。
可控并联电抗器基本原理
附 录 A（资料性附录）可控并联电抗器基本原理A.1 变压器型可控并联电抗器变压器型可控并联电抗器是可控并联电抗器的一种形式，它基于高阻抗变压器原理将变压器和电抗器设计为一体，将变压器的短路阻抗百分比设计为接近100%，在本体的低压侧接入晶闸管、断路器及其他控制回路进行调节，实现输出感性无功功率的分级控制。
变压器型可控并联电抗器典型单相结构图如图A.1所示。
注：X1、X2分别为变压器本体初级线圈和次级线圈。
Xn为中性点电抗器。
Xb1、Xb2、Xb3为辅助电抗器，和本体配合满足各级容量要求。
Xb11、Xb12、Xb13为取能电抗器，为对应容量级晶闸管阀提供取能和晶闸管开通电压。
D11、D12、D13为旁路断路器，和各容量级阀并联，承担长期工作电流。
TK1、TK2、TK3为自冷晶闸管阀组，分别对应各容量级。
G11、G12、G13为隔离开关，用于各级阀的检修。
Y1、Y2、Y3为避雷器，用于在过电压故障下保护晶闸管阀和电抗器。
图A.1 变压器型可控并联电抗器单相结构原理图在旁路断路器上可串联取能电抗器，保证旁路断路器在旁路状态下晶闸管阀满足取能工作条件。
线路侧可控并联电抗器中性点经电抗器接地，在非对称故障或线路断路器开断期间，限制潜供电流，并抑制恢复过电压，同时抑制谐振过电压，通常按照全补偿原则设计中性点电抗器电抗值，即补偿线路相间电容和相对地电容，特别是相间接近全补偿，使相间阻抗接近无穷大。
母线用可控并联电抗器中性点直接接地。
变压器型可控并联电抗器中的晶闸管阀采用电流过零投切的工作方式，工作在全开通或全关断状态，基本不产生谐波及直流分量，不需加装滤波器，提高了产品性能和可靠性。
正常工作不发生容量切换时，旁路断路器闭合承担长期工作电流。
晶闸管阀仅在容量切换过程中，在旁路断路器动作之前短时导通，实现快速动作，可采用空气自然冷却方式。
在发生故障时，采用晶闸管快速调节至100%容量，达到限制工频过电压、抑制潜供电流的目的。
电抗器的基本结构
电抗器的基本结构电抗器（Reactors）是一种用来调节电力系统中电流和电压的电气设备。
它由线圈和铁芯组成，能够调节电能的频率、电流和功率因数。
电抗器的基本结构主要包括线圈、铁芯以及外壳。
1.线圈：电抗器的线圈是由绝缘电导材料制成的，通常采用铜导线绕制。
线圈的绕组数目和排列方式决定了电抗器的容抗值，可根据需求调整。
线圈的绕制结构要求紧凑，以减小直流电阻和自感电抗的损耗。
2.铁芯：电抗器的铁芯通常由硅钢片或铁氧体制成。
铁芯的主要作用是增强电感作用，从而产生电感电抗。
通过选择合适的铁芯材料和设计合理的结构，可以降低铁芯损耗、谐波损耗和激励电流。
3.外壳：电抗器的外壳通常由金属材料制成，如钢板或铝合金。
外壳的主要作用是起到支撑和保护线圈和铁芯的作用，同时也能够防止外界杂散磁场对电抗器造成的干扰。
在实际应用中，电抗器的结构还可能包括一些辅助设备，以提高电抗器的性能和可靠性。
常见的辅助设备有：1.温度探测器：为了保护电抗器免受过热损坏，通常会在电抗器内部或外部安装温度探测器，用于监测电抗器的温度。
当温度超过设定值时，温度探测器将发出告警信号，以防止电抗器过热。
2.扇冷系统：对于功率较大的电抗器，通常需要安装扇冷系统以保持合适的工作温度。
扇冷系统能够通过强制对流来冷却电抗器，以提高散热效果。
3.避雷器：在电力系统中，由于雷电等原因，会产生过电压冲击。
为了保护电抗器免受过电压的损害，通常会在电抗器的输入、输出端安装避雷器，以抑制和分散过电压。
4.接地装置：为了提供安全的工作环境和排除故障电流，电抗器需要接地装置。
地线用于将电抗器的基准电势与地势相连，以防止由于绝缘故障或其他原因引起的电势差。
总之，电抗器的基本结构包括线圈、铁芯和外壳。
它们的设计和选择需要根据具体的电力系统要求和应用场合来确定。
通过合理的电抗器设计和加工制造技术，可以提高电抗器的效率和稳定性，从而实现对电力系统的电流和电压进行精确控制。
三相电抗器结构、原理、用途
三相电抗器结构、原理、用途电力网中所采用的电抗器,实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时,会产生数值很大的短路电流。
如果不加以限制,要保持电气设备的动态稳定和热稳定是非常困难的。
因此,为了满足某些断路器遮断容量的要求,常在出线断路器处串联电抗器,增大短路阻抗,限制短路电流。
由于采用了电抗器,在发生短路时,电抗器上的电压降较大,所以也起到了维持母线电压水平的作用,使母线上的电压波动较小,保证了非故障线路上的用户电气设备运行的稳定性。
一、电抗器概念电抗器也叫电感器,一个导体通电时就会在其所占据的一定空间范围产生磁场,所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小,所产生的磁场不强,因此实际的电抗器是导线绕成螺线管形式,称空心电抗器;有时为了让这只螺线管具有更大的电感,便在螺线管中插入铁心,称铁心电抗器。
电抗分为感抗和容抗,比较科学的归类是感抗器(电感器)和容抗器(电容器)统称为电抗器,然而由于过去先有了电感器,并且被称谓电抗器,所以现在人们所说的电容器就是容抗器,而电抗器专指电感器二、电抗器分类:按结构及冷却介质、按接法、按功能、按用途进行分类。
1 按结构及冷却介质:分为空心式、铁心式、干式、油浸式等,例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
2 按接法:分为并联电抗器和串联电抗器。
3 按功能:分为限流和补偿。
4 按用途:按具体用途细分,例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器(可调电抗器、可控电抗器)、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
电抗器作为无功补偿手段,在电力系统中是不可缺少的。
并联电抗器:发电机满负载试验用的电抗器是并联电抗器的雏型。
磁控电抗器的工作原理知
磁控电抗器的工作原理知磁控电抗器是一种能够改变电路等效电抗的器件，其主要原理是通过磁场的调节来改变电感元件的等效电感。
在磁控电抗器中，有一个可调节的铁芯或磁性材料，通过控制电流流过磁性材料，从而改变其磁场强度，从而改变电路中的电感值。
下面将从磁控电抗器的结构和原理、控制方式以及应用方面详细介绍磁控电抗器的工作原理。
1. 磁控电抗器的结构和原理磁控电抗器由一个螺线管和可移动磁芯组成，一般采用环型或C型磁芯结构。
螺线管的线圈通过电流激励产生磁场，磁芯能够在螺线管周围移动，调节磁场的强度。
当电流通过线圈时，线圈产生的磁场会使磁芯受到力的作用，从而产生一种平衡态，即电感等效值稳定。
磁控电抗器的等效电感值由磁芯与线圈磁场的交互作用决定。
磁芯在磁场的作用下会发生磁化过程，使磁芯的磁导率发生变化，从而改变磁芯对于线圈磁场的感应。
磁芯的磁导率和磁场强度呈非线性关系，因此可以通过调节电流大小以及方向来改变磁场强度，从而改变电感的等效值。
2. 磁控电抗器的控制方式磁控电抗器可以通过调节电流和磁场的大小和方向来改变电感值，进而调节电路的功率因数和电压等参数。
根据控制方式的不同，可以将磁控电抗器分为手动控制和自动控制两种方式。
手动控制是指通过人工调节电流大小来改变磁场强度，从而改变电感等效值。
这种方式操作简单，但需要人工实时监测和调整电流大小，不适用于自动化控制系统。
自动控制是指通过电子控制技术实现对磁控电抗器的控制。
一般通过传感器实时采集电路的参数，如电流、电压、功率因数等，然后通过控制器对电路进行监测和控制，自动调节电流大小和方向，以达到控制电感等效值的目的。
3. 磁控电抗器的应用磁控电抗器由于其调节范围广、响应速度快、噪音低以及节能效果显著等优点，被广泛应用于各种电力系统中，主要应用包括：3.1 电力系统的无功功率补偿。
在电力系统中，负载变化或谐振等问题会导致电力系统的功率因数下降，从而影响系统的稳定运行。
通过引入磁控电抗器，在适当的时候调节电感值，可以补偿系统的无功功率，提高系统的功率因数，增强系统的稳定性。
三相四柱电抗器共模电感
三相四柱电抗器是一种常用的电力设备，其结构特点是在每个相上都有两个并联的线圈，以增加电抗器的阻抗能力。
共模电感是三相四柱电抗器中的一个重要组成部分，它能够有效地抑制电磁干扰，提高系统的稳定性。
共模电感的结构通常是由导线绕制而成的，其绕制方向通常是沿着铁心表面紧密排列，形成一个线圈回路。
这些线圈通常会按照一定的顺序排列在一起，形成一个整体的结构，以便于电抗器的安装和使用。
在三相四柱电抗器中，共模电感的存在能够有效地抑制电磁干扰。
这是因为共模电感的主要作用是对电磁干扰信号进行抑制，它的两个线圈都会对干扰信号产生一个反作用力，从而将干扰信号限制在电路中，避免其对电路的正常工作产生影响。
同时，共模电感还可以提高系统的稳定性，减小因外部干扰对系统造成的影响。
三相四柱电抗器中的共模电感还有着其他方面的优点。
首先，共模电感的制作成本较低，结构简单，容易生产。
其次，共模电感的体积较小，安装方便，不需要特殊的工艺设备。
此外，共模电感的使用寿命较长，可以长期稳定地工作，为系统提供可靠的保障。
然而，共模电感也存在一些缺点。
首先，由于其结构上的特点，共模电感的体积较大，占用空间较多，可能会对电抗器的整体布局产生影响。
其次，如果共模电感的制作质量不佳，可能会影响其性能的发挥，甚至导致系统出现故障。
因此，在选择和使用共模电感时，需要考虑到其优缺点，选择合适的规格和型号，确保其性能的稳定性和可靠性。
总之，三相四柱电抗器中的共模电感是其中的一个重要组成部分，它能够有效地抑制电磁干扰，提高系统的稳定性。
在选择和使用共模电感时，需要考虑到其优缺点，选择合适的规格和型号，确保其性能的稳定性和可靠性。
同时，还需要注意维护和保养共模电感，定期进行检查和维修，确保其正常运行。
DKBG矿用隔爆型高压起动电抗器-安装使用说明书
DKBG矿用隔爆型高压起动电抗器-安装使用说明书一、产品概述DKBG矿用隔爆型高压起动电抗器（以下简称电抗器）是为矿山等危险场所特别设计的一款电气设备。
该电抗器能够在高压电机启动时，起到限流、降压、平衡电网三大作用，保护电机和电网不受过电流过电压的损伤，从而提高设备的可靠性和使用寿命。
本产品能够适用于三相交流电动机起动及运行，并广泛应用于矿山、石化等行业中的高压设备。
二、产品结构及性能电抗器主要由外壳、绕组、隔爆措施、连接端子等组成。
电抗器采用高品质的绕线，通过特殊结构和处理方式，保证电抗器不会产生电磁故障、闪络等问难。
同时，外壳采用防爆型材料，进一步保证电抗器的安全性能。
以下是DKBG矿用隔爆型高压起动电抗器的技术参数：项目技术参数额定电压6kV、10kV、13.8kV额定容量200kVAr - 2000kVAr动稳态误差＜6%使用环境温度范围-40℃ - +45℃使用海拔范围＜1000m防护等级IP20三、安装操作1.安装前准备在进行电抗器的安装之前，请确认以下几点：•检查电抗器的外包装是否完好，是否有损坏。
•检查电抗器的电气参数是否与实际要求相符。
•请确保安装现场符合安全、清洁、环保、防止静电等要求，否则可能会对电抗器造成损坏。
2.安装步骤步骤一、选定安装位置根据设备的电气要求和具体的安装现场情况，选定合适的安装位置。
请确保安装场所符合规定的使用环境温度范围和使用海拔范围。
步骤二、安装电抗器将电抗器放置在安装位置上，并紧固螺栓，使电抗器牢固安装。
注意电抗器应该保持水平放置，以免影响电抗器的正常工作。
步骤三、接线连接将电抗器的连接端子与电网连接。
需注意线缆的规格要符合电抗器的电气参数要求，以免引起电缆过载、短路等情况。
3.安装验收安装完成后，进行安装验收。
将电抗器连接至电源后，进行空载试运行，检查是否正常工作。
同时，检查电抗器的外壳是否存在电气绝缘问题，如有，需要重新进行。
四、使用维护1.使用要求在电抗器使用过程中，请务必遵守以下要求：•请注意电抗器过载时的运行情况，确保电抗器处于正常工作状态。
电 抗 器
使用条件：
安装在户外，环境温度：-30℃～+40℃。 海拔高度≤1000米。安装场所无影响电抗器 绝缘的气体、蒸气、化学沉积灰尘和污垢。 励磁特性： 130%额定电压电抗值为线性，铁心饱和后 不小于额定电抗的70%。额定阻抗偏差 ±5%，三相电抗值平衡率不超过±2%。
订货须知：
结构特点： 消弧线圈的铁心同单相铁心电抗器的铁心相同，心柱分成若一干段， 便于调电感，线圈由铜导线绕制而成，线圈有多个抽头，用于调节电 抗值，所有产品都有一个110伏10安培的信号线圈外配电流互感器。
订货须知：
规格型号 额定电压 额定电流 调节级数
6、平波电抗器
PKDG（铁心、单相）平波电抗器。 平波电抗器用在直流侧。在直流系统为消除脉冲电压、限制短路电流、 保证系统电压平滑稳定、改善直流电机换向起良好作用。 铁心式平波电抗器是单相结构，其结构特点和其它单相铁心电抗器相 同。
1、并联电抗器的型号: 电压等级 kV 额定容量 kvar 设计序号 产品型号字母 2、串联电抗器的型号:
kV
电抗 % 系统额定电压
额定容量 kvar 设计序号 产品型号字母
3、其它电抗器的型号：
特殊使用环境代号 电抗%或mH 额定电流A 电压等级 kV 设计序号 产品型号字母
（三）几种电抗器的型号解释、功 能、应用及订货须知
订货须知： 电抗器的规格型号 电抗器的额定电压 额定电流及最大电流 电感值及其裕度 工作频率 绝缘等级 冷却方式
7、启动电抗器QK
启动电抗器与启动柜配套构成综合启动器。用于控制鼠笼式电动机的 启动电流，增加启动转矩，保护电动机安全运行。电动机可是高压 10kV，也可是低压的。 Q 启 动 器 K 电 抗 S 三 相 （G） 干 启动容量 额定电压
限流电抗器
限流电抗器
用以限制系统故障电流的电抗器
01 基本介绍
03 功能 05 容量的计算
目录
02 工作原理 04 结构类型
串联在电力系统中用以限制系统故障电流的电抗器。限流电抗器是限制系统内的合闸涌流、高次谐波、短路 故障电流等用途的感性元件。电抗器由铜或铝质线圈制成。冷却方式有油浸和干式自冷方式。支持物的结构有水 泥柱式和夹持式等。
绕组由纱包纸绝缘的多芯铝线在同一平面上绕成螺线形的饼式线圈叠在一起构成。为了避免磁路饱和，使电 感值保持不变，常采用没有铁芯的空心电感绕组。
在沿绕组圆周位置均匀对称的地方设有支架，在支架上浇注水泥成为水泥支柱，作为电抗器的骨架，并把绕 组固定在骨架上。浇注成形后再放入真空罐中干燥，因水泥的吸湿性很大，所以，干燥后需涂漆，以防止水分浸 入水泥中。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母 线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
功能
发电厂和变电站中装限流电抗器的目的是限制短路电流，以便能经济合理地选择电器。电抗器按安装地点和 作用不同可分为线路电抗器、母线电抗器及变压器回路电抗器。
对于特种用途的电抗器，如电机起动用电抗器等无统一规格。用于限制合闸涌流的串联电抗器按照断路器、 电流互感器的允许涌流值进行选择。用于限制高次谐波和涌流的串联电抗器的电抗值则按照所限制的谐波与电容 器容量选择。串联电抗器的长期最大允许电流等于1.35倍额定电流时，电抗值不应低于90%额定电抗值。
三相五柱电抗器和三相四柱电抗器
一、引言在电力系统中，为了维护系统的稳定运行和提高电能质量，通常需要接入一些电力电子设备和电气设备来平衡电力系统的各种电参数。
其中，电抗器是一种用于调节电路电抗的电器元件，能够在电力系统中发挥重要作用。
关于电抗器，常见的有三相五柱电抗器和三相四柱电抗器两种类型，本文将对这两种电抗器进行介绍和比较。
二、三相五柱电抗器的概念三相五柱电抗器是指在三相电力系统中，通过五根铁芯来构成的电抗器。
在实际使用中，通常会采用三相三柱设计，在这样的电抗器中，每相的三个线圈分别与电力系统的三个相相连，从而构成一个稳定的电抗器。
1. 三相五柱电抗器的结构三相五柱电抗器通常由三个主要部分组成：铁芯、线圈和外壳。
铁芯是电抗器的主要组成部分，用于承担磁场的传导和传递；线圈则是通电通流的主要部分，通过线圈，电抗器能够实现对电路电抗值的调节；外壳则是用于保护电抗器内部结构，防止外界环境对电抗器的影响。
2. 三相五柱电抗器的原理三相五柱电抗器的基本工作原理是利用铁芯上的磁通量来调节电路的电感值，从而改变电路的电抗值。
当电抗器受到电力系统的电流激励时，铁芯内部会产生磁通量，通过调节线圈的参数和结构，可以实现对电路电抗值的精确控制。
三、三相四柱电抗器的概念三相四柱电抗器是指在三相电力系统中，通过四根铁芯来构成的电抗器。
与三相五柱电抗器相比，三相四柱电抗器在结构上存在一定的差异，同时在工作原理和应用领域上也有所不同。
1. 三相四柱电抗器的结构三相四柱电抗器的结构相对简单，由四个主要部分组成：铁芯、线圈、外壳和运行机构。
与三相五柱电抗器相比，三相四柱电抗器省略了一部分铁芯，因此在结构上更为简洁。
2. 三相四柱电抗器的原理三相四柱电抗器的工作原理基本与三相五柱电抗器相似，其通过调节铁芯和线圈的参数来实现对电路的电抗值的调节，从而影响电力系统的各种参数。
四、三相五柱电抗器与三相四柱电抗器的比较通过以上对三相五柱电抗器和三相四柱电抗器的介绍，可以对这两种电抗器进行一定的比较。
电抗器的基本结构
电抗器的基本结构一、铁心式电抗器的结构铁心式电抗器的结构与变压器的结构相似，但只有一个线圈——激磁线圈；其铁心由若干个铁心饼叠置而成，铁心饼之间用绝缘板（或纸板、酚醛纸板、环氧玻璃布板）隔开，形成间隙；其铁轭结构与变压器相同，铁心饼与铁轭由压缩装置通过螺杆拉紧，形成一个整体，铁轭和所有的铁心饼均应接地。
铁心结构，铁心饼由硅钢片叠成，叠片方式有以下几种：（a）单相电抗器铁心；（b）三相电抗器铁心（1）平行叠片其叠片方式，与一般变压器相同，每片中间冲孔，用螺杆、压板夹紧成整体，适用于较小容量的电抗器。
（2）渐开线状叠片其叠片方式，与渐开线变压器的叠片方式相同，中间形成一个内孔，外圆与内孔直径之比约为4:1至5:1，适用于中等容量的电抗器。
（3）辐射状叠片其叠片方式，硅钢片由中心孔向外辐射排列，适用于大容量电抗器。
（a）平行叠片；（b）渐开线状叠片；（c）辐射状叠片在平行叠片铁心中，由于气隙附近的边缘效应，使铁心中向外扩散的磁通的一部分在进入相邻的铁心饼叠片时，与硅钢片平面垂直，这样会引起很大的涡流损耗，可能形成严重的局部过热，故只有小容量电抗器才采用这种叠片方式。
在辐射形铁心中，其向外扩散的磁通在进入相邻的铁心饼叠片时，与硅钢片平面平行，因而涡流损耗减少，故大容量电抗器采用这种叠片方式。
铁心式电抗器的铁轭结构与变压器相似，一般都是平行叠片，中小型电抗器经常将两端的铁心柱与铁轭叠片交错地叠在一起，为压紧方便，铁轭截面总是做成矩形或丁形。
二、空心式电抗嚣的结构空心式电抗器就是一个电感线圈，其结构与变压器线圈相同。
空心电抗器的特点是直径大、高度低，而且由于没有铁心柱，对地电容小，线圈内串联电容较大，因此冲击电压的初始电位分布良好，即使采用连续式线圈也是十分安全的。
空心式电抗器的紧固方式一般有两种：一是采用水泥浇铸，故又称为水泥电抗器；另一种是采用环氧树脂板夹固或采用环氧树脂浇铸。
空心电抗器都做成单相。
组成三相电抗器组时，有三种排列方式。
串联电抗器介绍
一、电抗器概论1.定义：由于它的电感而被电力系统应用的电器称为电抗器。
(顾名思义，区别于变压器主要用途是电压转换，电抗器应用的是其电抗特性-电抗值)2.主要用途：一是限制系统的短路电流，二是补偿系统的电容电流。
3.分类：结构分类：铁心电抗器、空心电抗器、半铁心电抗器冷却方式分类：油浸式、干式用途分类：限流电抗器、并联电抗器(单相/三相、分组投切、磁控等)、串联电抗器(单相/三相)、滤波电抗器、消弧线圈(调容、调匝、三相五柱)二、干式铁心串联电抗器介绍1.型号及其含义：－－电抗率系统额定电压(kV)额定容量(kvar)成型固体相数(三相S，单相D)串联电抗器1.1串联:与高压并联电抗器串联，并联连接在电力系统中。
1.2 容量：根据电容器的容量和电抗率计算而来。
例如同是600kvar的电容器组，配电抗器为6%的时候，电抗器容量为600×6%=36kvar。
而配电抗器为4.5%的时候，电抗器容量为600×4.5%=27kvar。
电抗器不同于变压器，有标准规定的固定容量。
容量可以是约定俗成的24、60、144等常见容量，也可以是通过计算的带有小数点的特殊容量20.25、26.4等等。
1.3系统电压：6kV、10kV、20kV 、35kV6.6/√3、7.2/√3、11/√3、12/√3是电容器的端子电压，计算电抗器需根据电抗率选取不同的值，或者说只是计算电抗器时时用到的数值。
例如同是10 kV系统，配电抗器为6%的时候，按标准规定配11/√3的电容器，设计时电抗器的端子电压是11/√3×6%=381V。
配电抗器为12%的时候，按标准规定配12/√3的电容器，设计时电抗器的端子电压是12/√3×12%=831V。
1.4电抗率:标准规定1% 4.5% 5% 6% 12% 13%2.作用电力系统中，为改善电网供电质量，提高系统的功率因数，降低无功功率，通常采取并联电容器组进行无功功率补偿。
三相电抗器结构、原理、用途
三相电抗器结构、原理、用途电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。

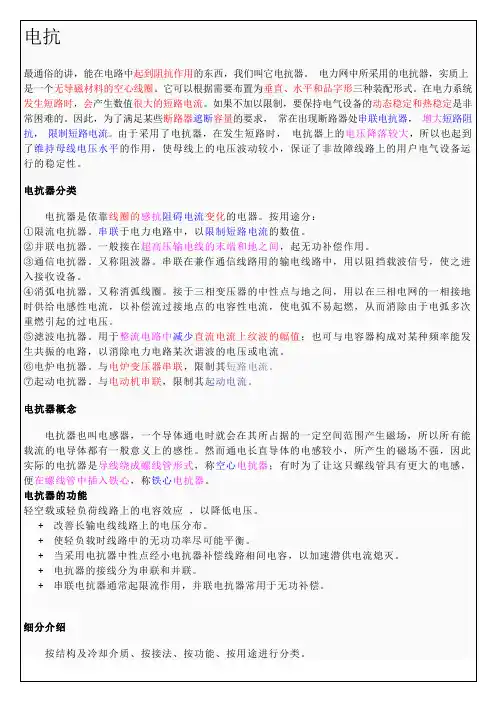

一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器二、电抗器分类：按结构及冷却介质、按接法、按功能、按用途进行分类。
1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
2 按接法：分为并联电抗器和串联电抗器。
3 按功能：分为限流和补偿。
4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
电抗器作为无功补偿手段，在电力系统中是不可缺少的。
并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。
三相电抗器工作原理
三相电抗器工作原理
三相电抗器是一种用于阻抗调节的装置，它由三个单相电抗器组成。
每个单相电抗器由一个铁芯和一个绕组构成。
当电源接通时，每个单相电抗器的绕组中会产生一个由电流导致的磁场。
这个磁场会导致铁芯中产生感应电动势，从而形成一个反向电流。
这个反向电流与输入电源的电流相位相反，从而产生一个电感性负载。
这种电感性负载会限制电源的电流流过整个电路，从而起到了阻抗调节的作用。
当三相电抗器三个单相电抗器彼此连接时，它们之间会形成一个三角形的结构。
这种结构可以使得输入电流在每个单相电抗器中的分布均匀，从而保持整个电路的平衡。
此外，在三角形结构中，每个单相电抗器中的电感性负载相互抵消，从而使得整个电路的总电感性负载较小。
三相电抗器的工作原理可以简单地总结为：通过组合多个单相电抗器，利用电感性负载来阻碍电源电流的流动，实现对电路阻抗的调节。
这种调节可以使得电路中的电压和电流之间保持良好的相位关系，从而提高电路的稳定性和功率传输效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

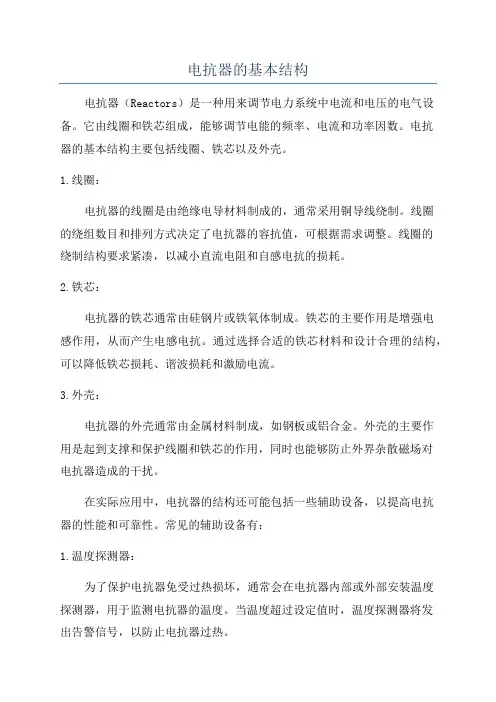

电抗器的基本结构 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
电抗器的基本结构
一、铁心式电抗器的结构
铁心式电抗器的结构与变压器的结构相似，但只有一个线圈——激磁线圈；其铁心由若干个铁心饼叠置而成，铁心饼之间用绝缘板（或纸板、酚醛纸板、环氧玻璃布板）隔开，形成间隙；其铁轭结构与变压器相同，铁心饼与铁轭由压缩装置通过螺杆拉紧，形成一个整体，铁轭和所有的铁心饼均应接地。
铁心结构，铁心饼由硅钢片叠成，叠片方式有以下几种：
（a）单相电抗器铁心；（b）三相电抗器铁心
（1）平行叠片
其叠片方式，与一般变压器相同，每片中间冲孔，用螺杆、压板夹紧成整体，适用于较小容量的电抗器。
（2）渐开线状叠片
其叠片方式，与渐开线变压器的叠片方式相同，中间形成一个内孔，外圆与内孔直径之比约为4:1至5:1，适用于中等容量的电抗器。
（3）辐射状叠片
其叠片方式，硅钢片由中心孔向外辐射排列，适用于大容量电抗器。
（a）平行叠片；（b）渐开线状叠片；（c）辐射状叠片
在平行叠片铁心中，由于气隙附近的边缘效应，使铁心中向外扩散的磁通的一部分在进入相邻的铁心饼叠片时，与硅钢片平面垂直，这样会引起很大的涡流损耗，可能形成严重的局部过热，故只有小容量电抗器才采用这种叠片方式。
在辐射形铁心中，其
向外扩散的磁通在进入相邻的铁心饼叠片时，与硅钢片平面平行，因而涡流损耗减少，故大容量电抗器采用这种叠片方式。
铁心式电抗器的铁轭结构与变压器相似，一般都是平行叠片，中小型电抗器经常将两端的铁心柱与铁轭叠片交错地叠在一起，为压紧方便，铁轭截面总是做成矩形或丁形。
二、空心式电抗嚣的结构
空心式电抗器就是一个电感线圈，其结构与变压器线圈相同。
空心电抗器的特点是直径大、高度低，而且由于没有铁心柱，对地电容小，线圈内串联电容较大，因此冲击电压的初始电位分布良好，即使采用连续式线圈也是十分安全的。
空心式电抗器的紧固方式一般有两种：一是采用水泥浇铸，故又称为水泥电抗器；另一种是采用环氧树脂板夹固或采用环氧树脂浇铸。
空心电抗器都做成单相。
组成三相电抗器组时，有三种排列方式。
不同的排列方式，相间互感不同，因而对线圈的绕向和匝数的要求也不同。
按图1-4（a）排列的电抗器，为了减少相间支撑瓷座的拉伸力，中间一相线圈的绕向应与上下两相相反；重叠两相线圈绕向相反，另一相与上面的那一相绕向相同；按1-4（c）排列时，则三相绕向相同。
（a）垂直排列；（b）两相重叠一相并列；（c）水平排列
在空心式电抗器中，主磁通与导线交链，因此必须充分注意涡流损耗。
在电流较大的水泥电抗器中，其线圈均由两根以上的电缆并绕。
为了使各并联支路中电流分配均匀，各支路电缆要进行换位，常用的换位法；水泥电抗器一般用DKL型铝电缆绕制，电缆绝缘为的电缆纸，外面再绕包棉纱编织带或玻璃布带作护套，在金属模具中
绕制成型后，再浇水泥，待水泥硬化后，进行真空干燥处理，以除去混凝土及电缆外包绝缘中的水分，最后浸防潮绝缘漆。
（a）单根绕；（b）二根并绕；（c）三根并绕
用环氧树脂板夹固的空心式电抗器外形与水泥电抗器相似，散热性能较好，但长期使用，其夹固件会因导线的电磁振动而松脱，为了克服上述缺点，可用环氧树脂浇铸，这样抗振动的机械强度增加了，但散热能力变差。
第二节铁心式电抗器和空心式电抗器的比较
1.容量
中小型电抗器可采用铁心式结构，而大容量电抗器较多地采用空心式结构，其理由如下：
假设在电抗器线圈两端施加正弦交流电压U（有效值），电流为I，铁心不饱和，因此其磁压降可以略去，并忽略漏磁通的影响，则电抗器的容量S可用下式计算：
S=UI
U≈E=ωW（Φm/√2）
Φm/√2=BAc
式中，EV）；———自感电势（
W———线圈匝数；
ω———电流的角频率（1/ S）；
Φm———磁通最大值（Wb）；
B———磁通密度的有效值（Wb/
）；
Ac———等效气隙导磁面积（
）。
由全电流定律知
HδΣ=WI
式中，H------磁场强度（A/m）；
δΣ———气隙总长度（m）。
即：S=ωBH（AcδΣ）
在B、H一定时，S与气隙体积AcδS增大时，心柱的横截面积Ac随着增大，气隙总长度δΣ也要增大。
当给定单个气隙长度时，气隙数就增多，从而铁心饼数增多，这将给铁心柱的固定带来很大的困难，因此在容量较大的电抗器中越来越多地采用空心式结构。
Σ成正比，即S∝AcδΣ当容量
2 电抗
铁心式电抗器的主磁路由磁导率高的铁磁材料构成，因此对于相同的线圈，铁心式电抗器的电抗值比空心式大。
当磁密较高时，铁心会饱和，而导致铁心电抗器的电抗值变小；空心式电抗器的电抗值总是保持为常数。
3 冲击电压的初始电位分布
空心式电抗器没有铁心柱，对地电容小，线圈内串联电容大，因而其冲击电压的初始电位分布良好，而铁心式电抗器由于有铁心柱，对地电容较大，其初始分布特性比空心式差。
4 损耗
在小容量时，空心式电抗器的总损耗比铁心式大；随着容量的增大，铁心式和空心式的差别减小；当容量达到一定值时，两种结构电抗器的损耗基本相同。
5 噪声和振动
在铁心式电抗器中，由于铁心饼的磁致伸缩和铁心饼间的吸引力而产生较大的振动和噪声，而空心式电抗器没有铁心饼，故振动和噪声相对较小。
