常规管沟土方计算经验公式

合集下载

挖沟及回填土方计算公式

挖沟及回填土方计算公式

挖沟及回填土方计算公式在建筑施工过程中,挖沟及回填土方是一个非常重要的环节。

挖沟是为了铺设管线或者放置基础,而回填土方则是为了填补挖出的土方,使地面恢复平整。

在施工过程中,需要对挖沟及回填土方进行计算,以确保施工的准确性和效率。

本文将介绍挖沟及回填土方的计算公式,并对其进行详细的解释。

挖沟计算公式:挖沟的计算是为了确定需要挖掘的土方量。

挖沟的土方量可以通过以下公式进行计算:挖沟土方量 = 挖沟长度×挖沟宽度×挖沟深度。

其中,挖沟长度是指挖掘的沟槽的长度,挖沟宽度是指沟槽的宽度,挖沟深度是指挖掘的沟槽的深度。

通过以上公式,可以得到需要挖掘的土方量,从而确定施工所需的土方数量。

回填土方计算公式:回填土方的计算是为了确定需要回填的土方量。

回填土方的土方量可以通过以下公式进行计算:回填土方量 = 回填长度×回填宽度×回填深度。

其中,回填长度是指需要回填的区域的长度,回填宽度是指需要回填的区域的宽度,回填深度是指需要回填的区域的深度。

通过以上公式,可以得到需要回填的土方量,从而确定施工所需的土方数量。

综合计算公式:在实际的施工过程中,挖沟和回填土方往往是同时进行的。

因此,可以将挖沟和回填土方的计算公式进行综合,得到施工所需的总土方量。

综合计算公式如下:总土方量 = 挖沟土方量 + 回填土方量。

通过以上综合计算公式,可以得到施工所需的总土方量。

这样一来,施工人员就可以根据实际情况,确定所需的土方数量,从而提高施工的效率和准确性。

挖沟及回填土方计算的注意事项:在进行挖沟及回填土方计算时,需要注意以下几点:1. 确定挖沟和回填的区域,在进行土方计算之前,需要明确挖沟和回填的具体区域,以便确定土方量的计算范围。

2. 考虑土方的松密程度,不同的土壤松密程度会影响土方量的计算,因此需要根据实际情况进行调整。

3. 考虑施工的特殊要求,有些施工可能会有特殊的要求,例如需要考虑管线的走向、地基的承载能力等因素,这些都需要在土方计算中进行考虑。

沟槽土方计算公式

沟槽土方计算公式

沟槽土方计算公式
沟槽土方计算是一种重要的土方工程量计算方法,它可以帮助建筑工程人员准确计算工程所需的土方量。

沟槽土方计算公式是一种重要的工程计算方法,它可以帮助建筑工程人员准确计算工程所需的土方量。

沟槽土方计算公式有以下几种:
1.士方计算公式:土方量=(槽深度X槽宽度X槽长度)/1000;
2.±方计算公式:土方量=(槽深度X槽宽度X槽长度)/1000000;
3.±方计算公式:土方量=(槽深度X槽宽度X槽长度X槽宽度)/1000000;
4.士方计算公式:土方量=(槽深度X槽宽度X槽长度X槽宽度X槽宽度)/1000000;
5.士方计算公式:土方量=(槽深度X槽宽度X槽长度X槽宽度X槽宽度X槽宽度)/1000000;
6.士方计算公式:土方量=(槽深度X槽宽度X槽长度X槽宽度X槽宽度X槽宽度X槽宽度)/1OOOOOO O
上述公式可以帮助建筑工程人员准确计算出工程所需的土方量。


外,还有另外的一些公式,用于计算边坡土方量、沟槽填方量等。

在计算沟槽土方量时,需要注意以下几点:
1.确定准确的槽深度、槽宽度和槽长度,以计算出准确的土方量;
2.士方计算时,要注意槽深度、槽宽度和槽长度的单位,以确保计算准确;
3,应根据实际情况灵活运用沟槽土方计算公式,以准确计算出土方量。

以上是沟槽土方计算公式的一般介绍,公式的使用可以帮助工程建
设者准确计算出所需的土方量,从而提高工程质量和效率。

管道土方计算方法

管道土方计算方法

管道埋地土(石)方工程量计算2000《全国统一安装工程预算定额》第六册“工业管道工程”册说明称:“地沟和埋地管道的土石方及砌筑工程执行” 《全国统一建筑工程基础定额》。

地沟土石方工程量计算是一项很复杂的工作,而且按专业分工,是属于土建预算员职责范围,同时,为了缩短本书篇幅,这里仅对管沟的形式及常用有关参数作以介绍外,其他有关详细计算方法,请有兴趣的工业管道预算员同志阅读《建筑工程预算编制入门》一书。

一、 埋地管道的开挖沟槽断面形式,设计人员是根据土质条件、地下水位、埋深、施工季节和施工方法等因素综合确定的, 一般常见管沟断面形式如图6-6示。

依次为直槽、梯形槽、混合槽、联合槽、二、 管道埋地沟槽常用参数1. 沟槽底部工作面宽度,见表6-25所示。

2. 沟壁最大允许坡度,见表6-26所示。

3. 管沟人工挖土底部宽度。

设计无规定时,可见表6-27所示尺寸计算。

4. 管沟回土应减土方量,管径500mm 以下者不扣其所占体积;管径超过500mm 以上时,应按表6-28数值扣除其所占体积。

注:①管道结构宽度:无管座者按管身外皮计;有管座者按管座外皮计 ;砖砌 或混凝土管。

沟按外皮计②沟底需增加排水沟时,工作面宽度可适当增加。

③有外防水的砖沟或混凝土厚时,每侧工作面宽度宜取800mm 。

管道埋地土(石)方工程量计算表6-26 管沟壁坡度系数注:土壤类别划分,详见《全国统一建筑工程基础定额》。

表6-28 各种管道应减土方(m3/m)1. 不放坡不加工作面公式:V=L·B·H2. 不放坡增加工作面公式:V=L·(B+2C)·H3. 放坡并加工作面公式: V=L·(B+2C+KH)·H4. 一侧放坡一侧支挡土板公式:V=L·(B+0.1+1/2KH)·H5. 不放坡两侧支放挡土板公式:V=l·(B+2C+0.1×2)·H 式中V—土方体积(m3)L—管沟图示长度(m)B—管沟图示宽度(m)H—管沟图示深度(m)C—一侧工作面宽度(m)K—放坡系数0.1—挡土板厚度(m)。

市政工程里面排水管道的沟槽土方计算

市政工程里面排水管道的沟槽土方计算

挖方:基础断面*沟槽长基础断面=(上宽+下宽)*高/21、确定沟槽长(主管设计图示延长米,不扣井,构筑物,管道交接处(井、构筑物加宽工作面土方不再另行计算;支管两检查井中心线间距-0.1;)2、上宽=下宽+高度*放坡系数*2下宽=管道基础+设计或施工方案要求加宽工作面3、高(设计地面高程-管底标高-管壁厚-基础-垫层)追问每个桩号都不一样,它那个高怎么确定回答那段管道之间的平均高程(两个地面设计高程/2-管底高程/2,其他的就照我之前说的那样确定)梯形的面积你会算嘛?V=S(梯形)*LL:外沟槽按中心线计算;内沟槽按净长线计算追问面积会计算。

但何为外沟槽、内沟槽?中心线、净长线如何计算?回答你把图纸发给我,我给你标出来追问麻烦你说的详细一点,非常感谢!回答你发的这个图是剖面图的嘛,平面图呢?中心线就是轴线之间的距离,净长线就是中心线减去一个基础的宽度单边放坡宽度/放坡深度。

比如:挖深3m,每边放坡宽度0.9m,放坡系数=0.9/3=0.3根据目前用的《建筑工程消耗量标准》在第一章:土方工程:沟槽开挖放坡系数土壤类别放坡起点(m)人工挖土机械挖土在坑上作业在坑内作业一、二类土1.20 1:0.5 1:0.33 1:0.75三类土 1.50 1:0.33 1:0.25 1:0.67四类土 2.00 1:0.25 1:0.10 1:0.33破度系数:指坡面水平方向的投影长度与它在垂直方向的投影长度的比值,与坡度互为倒数。

坡度系数用K表示,即K=b/a首先,土方边坡坡度=H/B(基坑高度/放坡宽度)然后,(定额中)放坡系数=1/(B/H)所以,m=B/H称为坡度系数DN300的污水管道开挖沟槽,开挖深度为3.2米,边坡坡度为1:0.75,请问如何计算土方量?问题补充:在规范GB50268中DN300的管道工作面宽度不应该是一边300MM吗,那底边宽度应该是600+管子外径,不止0.8米吧,如果是需要焊接的钢管,焊口工作坑开挖土方应该如何计算进去呢?满意回答规范GB50268,DN3001、底口宽度为8002、上口宽度=底口宽度+2*边坡率*深度3、工作面=【(底口宽度+上口宽度)*深度】/24、土方量=工作面*长度注:工作面可以取平均值来略算。

管道沟槽土方计算公式

管道沟槽土方计算公式

管道沟槽土方计算公式
一、开挖体积计算公式
1.管道沟槽开挖体积计算公式
V=A×L
其中,V为开挖体积,A为沟槽横截面积,L为沟槽的长度。

2.不规则沟槽开挖体积计算公式
V=∑(A1+A2)×(L1+L2)×h/2
其中,A1和A2为沟槽不规则横截面形状的两个侧面积,L1和L2为沟槽不规则横截面长度,h为沟槽深度。

二、填充体积计算公式
1.管道沟槽填充体积计算公式
T=A×L
其中,T为填充体积,A为填充横截面积,L为沟槽的长度。

2.不规则沟槽填充体积计算公式
T=∑(A1+A2)×(L1+L2)×h/2
其中,A1和A2为沟槽不规则横截面形状的两个侧面积,L1和L2为沟槽不规则横截面长度,h为沟槽深度。

三、总体积计算公式
1.管道沟槽总体积计算公式
TV=V+T
其中,TV为总体积,V为开挖体积,T为填充体积。

四、其他相关公式
1.管道沟槽土方量计算公式
E=TV×G
其中,E为土方量,TV为总体积,G为土方容重。

2.土方容重计算公式
G=(m+W)/V
其中,G为土方容重,m为挖掘机平衡臂长度,W为挖掘机重量,V为土方量。

需要注意的是,在实际应用过程中,除基本的土方计算公式外,还应考虑到实际工程中的具体情况,如施工条件、土方的类型和性质等因素,以确保计算的准确性和可靠性。

综上所述,以上是一些常用的管道沟槽土方计算公式。

根据具体工程要求,结合实际工程情况进行选择和使用,可以有效地进行管道沟槽土方计算,为工程施工提供准确的土方量数据。

给排水管道土方量计算公式

给排水管道土方量计算公式
b——沟底宽,m; l——沟长,m; 0.25——放坡系数。 计算时,各种检查井和排水管道接口处的加宽多挖土方工程量不增加;但铸铁管 给水管道,接口处操作坑工程量应增加,按全部给水管沟土方量的2.5%计算增加量。
管径DN (mm)
50~75 100~200 250~350 400~450 500~600 700~800 900~1000
沟底宽b (m) 0.6 0.7 0.8 1.0 1.3 1.6 1.8
铸铁管、钢管、石棉水泥管 沟深h (m) 沟长l (m)
挖方量 (m3) 0.0 0.0 0.0 0.0 0.0 0.0 0.0
沟底宽b (m) 0.8 0.9 1.0 1.3 1.5 1.8 2.0
砼、钢筋砼管ຫໍສະໝຸດ 小计0.00.0
给排水管道土方量计算公式管道土方开挖计算公式管道沟槽土方计算公式管道挖土方计算公式管道土方计算公式基坑土方计算公式挖土方计算公式土方开挖计算公式挖沟槽土方计算公式土方计算公式

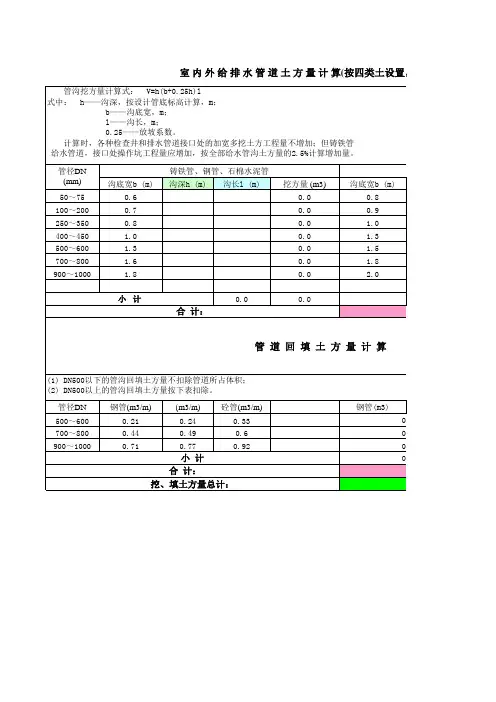

室 内 外 给 排 水 管 道 土 方 量 计 算(按四类土设置,h>2放坡)
管沟挖方量计算式: V=h(b+0.25h)l 式中: h——沟深,按设计管底标高计算,m;
小计
0.92
合 计:
挖、填土方量总计:
钢管(m3) 0 0 0 0
0 0
四类土设置,h>2放坡)
计算
砼、钢筋砼管
沟深h (m)
沟长l (m)
0
0
挖方量 (m3) 0 0 0 0 0 0 0
0
铸铁管(m3) 0 0 0 0
0 0
砼管(m3) 0 0 0 0
合 计:
0
管道回填土方量计算
(1) DN500以下的管沟回填土方量不扣除管道所占体积;

土方量是怎么计算的?

土方量是怎么计算的?

土方量是怎么计算的?
土方量计算公式:V坑=(a+2c+kh)*(b+2c+kh)*h+1/3k*k*h*h*h。

其中,a、b为边长,c为工作面,k 为放坡系数,h为挖深,不放坡时K按0计算就可以了。

V槽=(a+2c+kh)*h*L。

其中,a为基础底宽,c为工作面,k为放坡系数,h为挖深,L为基槽长度,不放坡时K按0计算就可以了。

计算方法
在对土方量进行计算时,要考虑到地形特征、精度要求以及施工成本等方面的情况,选择合适的计算方法,达到最优的目的。

在较为平坦的平原区和地形起伏不大的场地,宜采用方格网法。

这种方法的优点是:计算的数据量小,计算速度快,省却了DTM法庞大的数据存储量。

在狭长地带,比如公路、渠道、沟道等,则适宜使用断面法进行计算土方量。

在地形起伏较大、精度要求高的一些山区,则需要用到DTM的计算方法。

但是也要考虑到图件本身数据量和数据储存等问题。

在精度要求不高、地形简单的区域可选择平均高程法。

给排水管道土方量计算公式

给排水管道土方量计算公式

小 计 合 计: 挖、填土方量总计:
0 0
四类土设置,h>2放坡)
。 砼、钢筋砼管 沟深h (m) 沟长l (m)
挖方量 (m3) 0 0 0 0 0 0 0
0
0
0
计 算
铸铁管(m3) 0 0 0 0
砼管(m3) 0 0 0 00 0室 内 外 给 排 水 管 道 土 方 量 计 算(按四类土设置,h>2放坡)
管沟挖方量计算式: V=h(b+0.25h)l 式中: h——沟深,按设计管底标高计算,m; b——沟底宽,m; l——沟长,m; 0.25——放坡系数。 计算时,各种检查井和排水管道接口处的加宽多挖土方工程量不增加;但铸铁管 给水管道,接口处操作坑工程量应增加,按全部给水管沟土方量的2.5%计算增加量。 管径DN (mm) 50~75 100~200 250~350 400~450 500~600 700~800 900~1000 铸铁管、钢管、石棉水泥管 沟深h (m) 沟长l (m) 砼、钢筋砼管 挖方量 (m3) 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 沟底宽b (m) 0.8 0.9 1.0 1.3 1.5 1.8 2.0
沟底宽b (m) 0.6 0.7 0.8 1.0 1.3 1.6 1.8 小 计
合 计:
0
管 道 回 填 土 方 量 计 算
(1) DN500以下的管沟回填土方量不扣除管道所占体积; (2) DN500以上的管沟回填土方量按下表扣除。 管径DN 500~600 700~800 900~1000 钢管(m3/m) 0.21 0.44 0.71 铸铁管(m3/m) 砼管(m3/m) 0.24 0.49 0.77 0.33 0.6 0.92 钢管(m3) 0 0 0 0

管沟土方计算表

管沟土方计算表

管沟土方计算表摘要:一、引言二、管沟土方计算表的概念与作用三、管沟土方计算表的编制方法1.确定管沟的基本参数2.计算管沟的土方量3.编制表格并审核四、管沟土方计算表的应用案例五、总结正文:一、引言在我国的工程建设中,管沟土方计算是一项重要的工作。

为了保证工程的顺利进行,需要对管沟的土方量进行精确的计算。

管沟土方计算表是记录计算结果的表格,对于工程项目的管理和决策具有重要意义。

二、管沟土方计算表的概念与作用管沟土方计算表是记录管沟土方量计算过程和结果的表格,主要包括管沟的尺寸、形状、深度以及土方量等信息。

通过对管沟土方量的计算,可以为施工提供准确的土方需求,从而保证工程的顺利进行。

同时,管沟土方计算表也是工程量清单的重要组成部分,对于工程项目的投资估算和结算具有重要意义。

三、管沟土方计算表的编制方法1.确定管沟的基本参数在编制管沟土方计算表之前,需要首先确定管沟的基本参数,包括管沟的长度、宽度、深度等。

这些参数将直接影响到土方量的计算结果。

2.计算管沟的土方量根据管沟的基本参数,可以采用相应的计算公式计算出土方量。

通常情况下,管沟土方量的计算公式为:土方量= 底面积× 高度。

其中,底面积可以通过管沟的长度和宽度计算得出,高度即为管沟的深度。

3.编制表格并审核将计算得到的土方量填入表格中,同时对计算过程进行审核,确保计算结果的准确性。

四、管沟土方计算表的应用案例以某工程项目为例,设计了一条长度为100 米、宽度为1.5 米、深度为1 米的管沟。

根据管沟土方计算表的编制方法,可以计算出该管沟的土方量为150 立方米。

施工方根据这一结果,提前准备了足够的土方材料,确保了工程的顺利进行。

五、总结管沟土方计算表是工程建设中不可或缺的一部分,对于保证工程质量和进度具有重要意义。

给排水管道土方量计算公式

给排水管道土方量计算公式

小 计 合 计: 挖、填土方量总计:
0 0
四类土设置,h>2放坡)
砼、钢筋砼管 沟深h (m) 沟长l (m)
挖方量 (m3) 0 0 0 0 0 0 0
0
0
0 计 算
铸铁管(m3) 0 0 0 0
砼管(m3) 0 0 0 0

0 0
室 内 外 给 排 水 管 道 土 方 量 计 算(按四类土设置,h>2放坡)
管沟挖方量计算式: V=h(b+0.25h)l 式中: h——沟深,按设计管底标高计算,m; b——沟底宽,m; l——沟长,m; 0.25——放坡系数。 计算时,各种检查井和排水管道接口处的加宽多挖土方工程量不增加;但铸铁管 给水管道,接口处操作坑工程量应增加,按全部给水管沟土方量的2.5%计算增加量。 管径DN (mm) 50~75 100~200 250~350 400~450 500~600 700~800 900~1000 铸铁管、钢管、石棉水泥管 沟深h (m) 沟长l (m) 砼、钢筋砼管 挖方量 (m3) 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 沟底宽b (m) 0.8 0.9 1.0 1.3 1.5 1.8 2.0
沟底宽b (m) 0.6 0.7 0.8 1.0 1.3 1.6 1.8 小 计
合 计:
0 管 道 回 填 土 方 量 计 算
(1) DN500以下的管沟回填土方量不扣除管道所占体积; (2) DN500以上的管沟回填土方量按下表扣除。 管径DN 500~600 700~800 900~1000 钢管(m3/m) 0.21 0.44 0.71 铸铁管(m3/m) 0.24 0.49 0.77 砼管(m3/m) 0.33 0.6 0.92 钢管(m3) 0 0 0 0

给排水管道土方量计算公式-沟槽土方量计算公式

给排水管道土方量计算公式-沟槽土方量计算公式

沟底宽b (m)
沟深h (m)
沟长l (m)
挖方量 (m3)
沟底宽b (m)
50~750.60.00.8100~2000.70.00.9250~3500.80.0 1.0400~450 1.00.0 1.3500~600 1.30.0 1.5700~800 1.60.0 1.8900~1000
1.80.0
2.0
0.0
0.0
管径DN 钢管(m3/m)
铸铁管(m3/m)
砼管(m3/m)
钢管(m3)
500~6000.210.240.33700~8000.440.490.6900~1000
0.71
0.77
0.92
室内外给排水管道土方量计算(按一二类土设置,h>1.2放坡)
管沟挖方量计算式: V=h(b+0.5h)l
式中: h ——沟深,按设计管底标高计算,m ; b ——沟底宽,m ; l ——沟长,m ; 0.5——放坡系数。

计算时,各种检查井和排水管道接口处的加宽多挖土方工程量不增加;但铸铁管 给水管道,接口处操作坑工程量应增加,按全部给水管沟土方量的 2.5%计算增加量。

管径DN (mm)铸铁管、钢管、石棉水泥管(1) DN500以下的管沟回填土方量不扣除管道所占体积;(2) DN500以上的管沟回填土方量按下表扣除。

000小 计
合计:
管 道 回 填 土 方 量 计 算
挖、填土方量总计:
小计0
合计:
沟深h (m)
沟长l (m)
挖方量 (m3)
0000000
铸铁管(m3)砼管(m3)
0000
二类土设置,h>1.2放坡)
砼、钢筋砼管
0000。

管沟开挖土石方计算公式

管沟开挖土石方计算公式

管沟开挖土石方计算公式管沟开挖土石方计算公式是工程施工中常用的一种计算方法,用于确定在开挖管沟时需要挖掘的土石方量。

这个计算公式是基于土方工程的原理和实际情况而得出的,可以帮助工程师和施工人员准确地估算出开挖管沟所需的土石方量,从而为工程施工提供参考和指导。

在进行管沟开挖工程时,需要对开挖的土石方量进行合理的计算和估算。

这样可以确保开挖工程能够按照预定的计划进行,并且能够合理地安排施工进度和资源。

而管沟开挖土石方计算公式就是为了满足这一需求而设计的。

通过这个公式,可以根据开挖管沟的尺寸和深度,以及土壤的性质和密度等因素,来计算出实际需要挖掘的土石方量。

一般来说,管沟开挖土石方计算公式可以按照以下步骤进行计算:1. 确定管沟的尺寸和深度。

首先需要对管沟的尺寸和深度进行测量和确认,包括管沟的宽度、深度和长度等参数。

这些参数将作为计算公式中的输入数据,用于计算土石方量。

2. 测定土壤的性质和密度。

在进行土石方计算时,需要对开挖区域的土壤进行取样和测试,以确定土壤的性质和密度。

这些数据将用于计算土石方量的基础参数。

3. 计算土石方量。

根据管沟的尺寸和深度,以及土壤的性质和密度等参数,使用土石方计算公式进行计算,得出实际需要挖掘的土石方量。

一般来说,土石方计算公式可以按照以下形式进行计算:土石方量 = 管沟截面积×管沟长度。

其中,管沟截面积可以根据管沟的尺寸和深度进行计算,一般可以按照矩形或梯形的形式进行计算。

而管沟长度则是根据实际的工程需求进行确定的。

在进行土石方计算时,需要注意一些细节和特殊情况。

例如,如果管沟的底部不是平整的,或者管沟的截面形状不规则,那么需要对管沟的截面积进行修正和调整。

此外,还需要考虑到土石方计算中可能存在的浪费和损耗,以及施工过程中可能出现的变化和调整。

除了上述的土石方计算公式外,还可以根据实际的工程情况和要求,结合其他的计算方法和工程经验,来进行土石方量的估算和计算。
