斜床身数控车精度检测表

数控机床精度及性能检验

数控机床精度及性能检验数控机床的高精度最终是要靠机床本身的精度来保证，数控机床精度包括几何精度和切削精度。

另一方而，数控机床各项性能的好坏及数控功能能否正常发挥将直接影响到机床的正常使用。

因此，数控机床精度和性能检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。

一、精度检验一台数控机床的检测验收工作，是一项工作量大而复杂，试验和检测技术要求高的工作。

它要用各种检测仪器和手段对机床的机、电、液、气各部分及整机进行综合性能及单项性能的检测，最后得出对该数控机床的综合评价。

这项工作为数控机床今后稳定可靠地运行打下一定的基础，可以将某些隐患消除在考机和验收阶段中，因此，这项工作必须认真、仔细，并将符合要求的技术数据整理归档，作为今后设备维护、故障诊断及维修中恢复技术指标的依据。

1、几何精度检验几何精度检验，又称静态精度检验，是综合反映机床关键零部件经组装后的综合几何形状误差。

数控机床的几何精度的检验工具和检验方法类似于普通机床，但检测要求更高。

几何精度检测必须在地基完全稳定、地脚螺栓处于压紧状态下进行。

考虑到地基可能随时间而变化，一般要求机床使用半年后，再复校一次几何精度：在几何精度检测时应注意测量方法及测量工具应用不当所引起的误差。

在检测时，应按国家标准规定，即机床接通电源后，在预热状态下，机床各坐标轴往复运动几次，主轴故个等的转速运转十多分钟后进行。

常用的检测工具有精密水平仪、精密方箱、直角尺、平尺、平行光管、千分表、测微仪及高精度主轴心棒等。

检测工具的精度必须比所测的几何精度高一个等级。

(一)卧式加工中心几何精度检验1)x 、y 、z 坐标轴的相互垂直度。

2)工作台面的平行度。

3)x 、Z 轴移动时工作台面的平行度。

4)主轴回转轴线对工作台面的平行度。

5)主轴在Z 轴方向移动的直线度：6)x 轴移动时工作台边界与定位基准面的平行度。

7)主轴轴向及孔径跳动。

8)回转工作台精度。

具体的检测项目及方法见表2—1。

数控车床总装机整机检查记录

6
包装后应有明显标识：厂名、产品名称、型号规格、出厂编号、出厂年月、净重、毛重、箱体外形尺寸、起吊出处、发货地点、小心轻放、请勿倒置等字样。
7
标识字体规范，行里整齐，表面字体颜色均匀
质量问题反馈单
质量问题反馈单
a在垂直主平面内
0.02/100
b在主平面内
0.015/100
G10
尾座套筒锥孔轴线对溜板移动的平行度（只许向上、向前偏）
a在垂直主平面内
0.024/300
b在主平面内
0.02（只许尾端高）
0.03～0.05
0.002～0.038
G12
刀架横向移动时对主轴轴线的垂直度
2.优等品有16个项目达到30%储备量要求
结构性能
空转实验：
1）主轴进行正转、反转、停止及变化转速实验。
2）进给机构做低、中、高进给速度（或进给量）及快速进给变化实验。
3）主轴轴承达稳定温度时测量前后轴承：温度70°C，温升40°C。
4）主轴正转、反转、停止（包括制动）的连续实验，连续实验不得少于7次。
10.纵横溜板移动时内防护无异常。
11.内防护的刮削板牢固，可靠。
附件、工具及技术文件
1.按装箱单清点附件及工具、规格、数量要相符，标记要清晰。
2.特殊附件按协议供应。
3.包括使用说明书、合格证、装箱单，技术文件要齐全、正确、清晰
数控车床厂内检查标准
机床型号
机床编号
日期
装配人员
检查人员
包装检查
检查内容
5
丝杠两端轴承座等高度0.01
6
丝杠与导轨等距度（冷检）
上母：0.03
侧母：0.03
7
轴承压盖的预压量0.02～0.05

数控车床检验标准

一．写出CAK6140数控车床检验标准1.机床外观的检查机床外观的检查一般可按通用机床的有关标准进行，但数控机床是高技术设备，其外观质量的要求更高。

外观检查内容有：机床有无破损；外部部件是否坚固；机床各部分联结是否可靠；数控柜中的MDI／CRT单元、位置显示单元、各印制电路板及伺服系统各部件是否有破损，伺服电动机（尤其是带脉冲编码器的伺服电机）外壳有无磕碰痕迹。

2.机床几何精度的检查数控机床的几何精度综合反映机床的关键零部件组装后的几何形状误差。

数控机床的几何精度检查和普通机床的几何精度检查基本类似，使用的检查工具和方法也很相似只是检查要求更高。

每项几何精度的具体检测办法和精度标准按有关检测条件和检测标准的规定进行。

同时要注意检测工具的精度等级必须比所测的几何精度要高一级。

现以一台普通立式加工中心为例，列出其几何精度检测的内容：1）工作台面的平面度。

2）各坐标方向移动的相互垂直度。

3）Ｘ坐标方向移动时工作台面的平行度。

4）Ｙ坐标方向移动时工作服台面的平行度。

5）Ｘ坐标方向移动时工作台Ｔ形槽侧面的平行度。

6）主轴的轴向窜动。

7）主轴孔的径向圆跳动。

8）主轴沿Ｚ坐标方向移动时主轴轴心线的平行度。

9）主轴回转轴心线对工作台面的垂直度。

10）主轴箱在Ｚ坐标方向移动的直线度。

对于主轴相互联系的几何精度项目，必须综合调整，使之都符合允许的误差。

如立式加工中心的轴和轴方向移动的垂直误差较大，则可以调整立柱底部床身的支承垫铁，使立柱适当前倾或后仰，以减少这项误差。

但是这也会改变主轴回转轴心线对工作台面的垂直度误差，因此必须同时检测和调整，否则就会由于这一项几何精度的调整造成另一项几何精度不合格。

机床几何精度检测必须在地基及地脚螺栓的混凝土完全固化以后进行。

考虑到地基的稳定时间过程，一般要求在机床使用数月到半年以后再精调一次水平。

检测机床几何精度常用的检测工具有：精密水平仪、900角尺、精密方箱、平尺、平行光管、千分表或测微仪以及高精度主轴心棒等。

数控机床及加工中心的精度评定

• 机床精度是机床性能的一项重要评价指标, 它对工件的加工精度常起到决定性的作用。因此, 了解数控机床及加工中心精度的评定检测内容、要求和方法尤其重要。
上一页
返回
9. 2 数控机床及加工中心精度的主要检测项目
• 数控机床及加工中心的精度主要从几何精度、定位精度以及工作精度等方面进行评价。
• 9. 2. 1 几何精度
第9 章数控机床及加工中心的精度评定
• 9. 1 数控机床及加工中心精度的基本概念 • 9. 2 数控机床及加工中心精度的主要检测项
目 • 9. 3 数控机床及加工中心的定位精度 • 9. 4 数控机床及加工中心的工作精度
返回
9. 1 数控机床及加工中心精度的基本概念
• 数控机床及加工中心不仅应能实现自动控制刀具和工件的相对切削运动, 进行高效率的自动加工, 同时还应满足工件规定的加工精度。
• 机床的几何精度是指机床的主要运动部件及其运动轨迹的形状精度和相对位置精度。它对工件的加工精度有直接影响, 因而是衡量机床质量的基本指标。几何精度通常在运动部件不动或低速运动的条件下检查, 其中主要包括: .
• (1) 导轨的直线度: 导轨是机床主要运动部件(如刀架、工作台等) 的运动基准。
• 工件的加工精度是指加工后的几何参数(尺寸、形状和表面相互位置) 与理想几何参数符合的程度。精度的高低用误差的大小来表达。误差是指实际值与理想值之间的差值, 误差越小, 则精度越高。工件的加工精度用尺寸精度、形状精度和位置精度三项指标来衡量。
• 在机械加工中, 工件和刀具直接或通过夹具安装在机床上, 工件的加工精度主要取决于工件和刀具在切削成形运动过程中相互位置的正确程度。通常把由机床、夹具、刀具和工件构成的系统称为工艺系统。

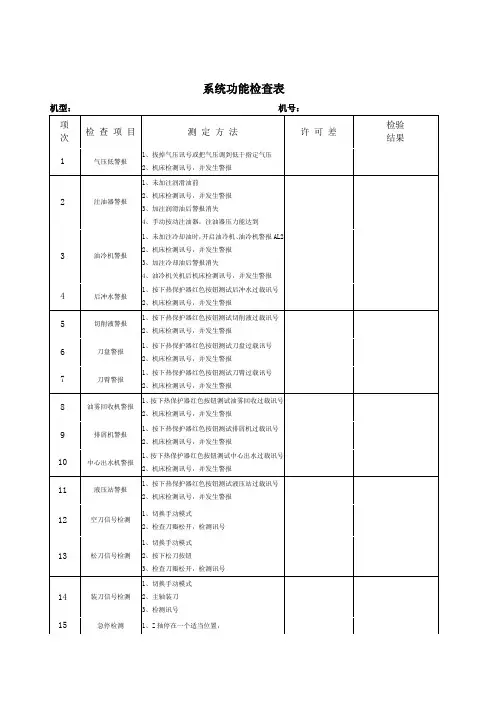

数控加工中心CNC系统功能检查表

38
M19
1、切换MDI模式 2、程序下M19 3、检测主轴定位到其参考角度并且不动
39
自动模式检查
1、按下自动模式按键 2、打开一个程序
3、按下程序开始按键
4、检查程序运行
40
主轴正转按键检查
1、切换手动模式
2、按主轴正转按键，检查主轴正转
41
主轴停止按键检查
1、切换手动模式
2、按主轴停止按键，检查主轴停止
57
程序暂停按键检查
1、切换自动模式
2、选择程序，按程序开始按键 3、按程序停止按键
4、检测程序是否停止
58
注油时间间隔
1、机床维护登录
2、检查PLC变量设定值
59
注油时间
1、机床维护登录
2、检查PLC变量设定值
60
刀库回原点超时
1、机床维护登录
2、检查PLC变量设定值
61
刀套动作超时
1、机床维护登录
3、检测Z轴正向移动
46
Y轴点动正向按键检查
1、切换手动模式
2、同时按快速进给和Y轴正向点动按键
3、检测Y轴正向移动
47
X轴点动正向按键检查
1、切换手动模式
2、同时按快速进给和X轴正向点动按键
3、检测X轴正向移动
48
工作灯按键检查
1、按下工作灯按键
2、检查工作灯是否亮起，检测讯号
49
切削液按键检查
1、按下切削液按键
2、检查三轴的ACC和JERK
78
三轴的PID
1、优化软件或者系统自带功能检查三轴PID参数
79
三轴负载
1、程序下编制最大速度的轴移动速度，分别移动三轴。

设备维护保养点检表(汇总)

注：1、机床加工能力参数——工件最大直径Φ320；工件最大长度1000；轴孔Φ522、每天分早、中时，相应人员进行维护后均应在相应格内打"√"，即一个格内最多需打2个"√"注：1、机床加工能力参数——工件最大直径f500；刀架处工件最大直径f300；马鞍部位工件最大直径f710；轴孔f105 2、每天分早、中班时，相应人员进行维护后均应在相应格内打"√"，即一个格内最多需打2个"√"注：1、机床加工能力参数——最大工件直径Φ400；床鞍上工件最大直径Φ200；最长工件L710；主轴孔Φ52；行程：x275×z650 2、每天分早、中班时，相应人员进行维护后均应在相应格内打"√"，即一个格内最多需打2个"√"注：1、机床加工能力参数——工件最大Φ400；滑板处工件最大Φ210；最大加工Φ280；工件最大L400；顶尖间距最大560；轴孔Φ62；各轴行程x200z400 2、每天分早、中班时，相应人员进行维护后均应在相应格内打"√"，即一个格内最多需打2个"√"注：1、机床加工能力参数——各轴行程x787×y406×z406；2、每天分早、中班时，相应人员进行维护后均应在相应格内打"√"，即一个格内最多需打2个"√"注：1、机床加工能力参数——磨削外圆直径范围Φ8~Φ200；工件最大重量50kg；最小进给0.001；工件最大长度5002、注意事项：a、更换砂轮时，检查砂轮允许最大线速度是否大于35m/s；砂轮是否存在有裂纹或不正常声音；应在水平误差≤0.02/1000的水平检查仪上校正砂轮静平衡，直径大于200mm的砂轮更换后装机修整砂轮、甩干水后应拆下再做一次静平衡；新更换的砂轮要进行至少5分钟的试运转，发现异常应立即停止使用。

数控机床及加工中心的精度评定

上一页下一页返回
9. 2 数控机床及加工中心精度的主要检测项目
• 它是机床几何精度、定位精度以及机床其他性能(如刚度、运动均匀性等) 的综合反映。
• 对于数控机床及加工中心, 工作精度性能试验尤为必要。通过试验可以综合评价数控机床及加工中心各坐标轴的伺服跟随特性和数控系统插补功能等, 以综合地判断数控机床及加工中心所能达到的精度水平。
• 较高精度的数控机床及加工中心常用双频激光干涉仪测量定位精度, 其测量原理如图9-3 (b) 所示。支架上的激光干涉仪安装在机床的静止部位, 其光线平行于被检测的工作台的位移方向。在工作台上固定着反射镜。被检测的工作台移动一个规定的距离, 由激光干涉仪的指示仪表示出工作台移动的实际距离。
上一页下一页返回
上一页下一页返回
9. 3 数控机床及加工中心的定位精度
• 生产实践表明, 定位误差的分布符合正态分布的统计规律, 其分布曲线近似于一条正态分布曲线, 如图9-1所示。
• 正态分布曲线具有下列特点: • ①曲线呈钟形, 且呈对称性。 • ②误差的平均值(即平均位置偏差) 是曲线的一项主要参数, 它决定
9. 3 数控机床及加工中心的定位精度
• 在进行统计检验时, 为了得到某一点的定位精度, 需要对该点重复定位若干次进行测量。为了得到一个坐标轴的定位精度, 必须随机测量坐标轴上的若干点, 各坐标轴还要从正、反两个方向移动来测量和判断其定位精度。
• 为了提高测量效率, 保证测量精度, 近年来采用了激光干涉仪测量与显示系统, 能够自动地显示、处理数据和自动进行记录。图9-4 所示为激光干涉仪测量系统的原理图。该系统可以连续对一个坐标轴进行自动测量, 并可自动补偿环境温度、气压变化等的影响, 最后由计算机将所有测量数据进行统计处理, 绘出误差曲线。

数控机床精度检验

数控机床精度检测数控机床的高精度最终是要靠机床本身的精度来保证，数控机床精度包括几何精度和切削精度。

另一方面，数控机床各项性能的好坏及数控功能能否正常发挥将直接影响到机床的正常使用。

因此，数控机床精度检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。

1、检验所用的工具1.1、水平仪水平：0.04mm/1000mm扭曲：0.02mm/1000mm水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的直线度、平面度和设备安装的水平性、垂直性。

使用方法：测量时使水平仪工作面紧贴在被测表面，待气泡完全静止后方可读数。

水平仪的分度值是以一米为基长的倾斜值，如需测量长度为L的实际倾斜值可以通过下式进行计算：实际倾斜值=分度值×L×偏差格数水平仪的读数：水平仪读数的符号，习惯上规定：气泡移动方向和水平移动方向相同时读数为正值，相反时为负值。

1.2、千分表1.3、莫氏检验棒2、检验内容2.1、相关标准（例）加工中心检验条件第2部分：立式加工中心几何精度检验JB/T8771.2-1998加工中心检验条件第7部分：精加工试件精度检验JB/T8771.7-1998加工中心检验条件第4部分：线性和回转轴线的定位精度和重复定位精度检验JB/T8771.4-1998机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定JB/T17421.2-2000加工中心技术条件JB/T8801-19982.2、检验内容精度检验内容主要包括数控机床的几何精度、定位精度和切削精度。

2.2.1、数控机床几何精度的检测机床的几何精度是指机床某些基础零件本身的几何形状精度、相互位置的几何精度及其相对运动的几何精度。

机床的几何精度是综合反映该设备的关键机械零部件和组装后几何形状误差。

数控机床的基本性能检验与普通机床的检验方法差不多，使用的检测工具和方法也相似，每一项要独立检验，但要求更高。

所使用的检测工具精度必须比所检测的精度高一级。

基于Pro／E的大型斜床身数控车床的程序设计

能实现工程设计的自动化和智能化。基于ＰｏＥ的参ｒ／
个，可供选择的参数值如后面的程序中所述：其 ①工件
长度； ②加工直径； ③机床承重； ④尾座形式； ⑤中心架
规格； ⑥刀台形式； ⑦卡盘规格。
数化及程序设计的大型斜床身数控车床（图１应具见）备以下功能：输入参数后，ｒＥ自动生成全部装 ① Ｐｏ／
１大型斜床身数控车床公称参数的确定
依据ＰｏＥ参数化及程序设计要求，ｒ／综合本台数
控车床的动力参数、何参数和运动参数，够充分表几能征机床特性和能力的最主要的参数，归纳为下面７可
和替换、自动隐含及恢复、自动更改参数化模型及名称等。参数化的零件模型必须结合装配的程序设计，才
基于ＰｏＥ的大型斜床身数控车床的程序设计ｒ／
孟国兴
（大连机床集团技术中心，宁大连１６２）辽１６０摘要：Ｄ５以Ｌ０大型数控车床为例，详细介绍了装配的参数化及程序设计方法和技巧。关键词：公称参数程序设计条件语句ＥＥＣＴＸＵＥ语句
ＰｒｇａＯｒｍｍｅＤｅｉｎｏａｇｎｌｅａｈｅａｈａｅｎＰｒ／ＥｓｇｆＬｒｅＩｃｉｄＬｔｅＢｄＮＣＬｔｅＢｓｄｏｏｎ
ＭＥＮＧｏｉｇＧｕｘｎ
（ＭＧＴｃｎｃｌｅ．ａａ６０ＣＮ）ＤＴｅｈｉｐ，Ｄｌｎ１６２，ＨａＤｉ１

数控车床设备精度检查表

合格
不合格
不合格品报告单编号：（如有）
备注：
b)X轴0.010
反向偏差B
a)Z轴0.010
b)X轴0.010
定位精度A
a)Z轴0.010
b)X轴0.010
P1
精车外圆的精度
圆度0.003
加工直径的一致性
0.020
P2
精车端面的平面度
在300直径上为
0.025ห้องสมุดไป่ตู้
端面只许凹
P3
精车螺纹的螺距精度
任意50测量长度为
0.01
螺纹表面应光洁无凹陷或波纹
判定结果：
b）L=300
0.02
G5
主轴顶尖的跳动
0.015
G6
回转刀架移动对主轴轴线的平行度：
a)主平面内(检验棒伸出端只许偏向刀具)
b)次平面内
在300测量长度上
a)0.015
b)0.025
G7
回转刀架横向移动对主轴轴线的垂直度
在300直径上检验
0.010/100
α〉90度
G8
重复定位
精度R：
a)Z轴0.010
设备精度验收表
设备名称：设备型号：检修人：日期：
设备编号：检验员：审核人：日期：
序号
简图
检查项目
允差
实测
G1
导轨精度
a）纵向
0.01
b）横向
0.01
G2
a)主轴的周期性轴向窜动
0.01
b)主轴的卡盘定位端面的跳动
0.02
G3
主轴轴端的卡盘定位锥面的径向跳动
0.01
G4
主轴锥孔轴线的径向跳动
a）0.01

FANUC 0 标准斜床身后置刀架数控车床说明书

数控技术课程设计题目：数控机床操作与加工仿真—— FANUC 0 标准斜床身后置刀架数控车床专业班级：学生姓名：学号：指导老师：说明数控技术课程设计实习是高等本科机械专业中重要的一个实践环节。

是在学生学完技术基础课和专业课进行的。

是培养学生理论联系实际、解决生产实际问题能力的重要步骤。

通过对数控机床加工程序的编制、数控系统设计总体方案的拟定，使学生综合运用所学的机械、电子和计算机的知识，进行一次数控技术的实践性训练。

从而培养学生具有加工编程能力，初步设计计算能力以及分析和处理生产中所遇到的数控技术方面技术问题的能力。

学生：2011年1月7日目录1 带锥面阶梯轴的数控加工 (4)1．1 零件分析 (4)1．2 零件工艺分析及确定工艺路线，选择数控机床设备 (4)1．3 编制加工程序 (6)1．4 使用仿真软件进行加工仿真 (7)2 带圆弧面的零件的数控加工.................................................... (18)2．1 零件分析 (18)2．2 零件工艺分析及确定工艺路线，选择数控机床设备 (18)2．3 编制加工程序 (20)2．4 使用仿真软件进行加工仿真 (21)3 复杂梯轴的数控加工 (29)3．1 设计零件 (29)3．2 零件工艺分析及确定工艺路线，选择数控机床设备 (29)3．3 编制加工程序 (31)3．4 使用仿真软件进行加工仿真 (32)参考文献 (40)1 带锥面阶梯轴的数控加工1.1 零件分析（1）零件图样如图1.1，此零件包括圆柱面，圆锥面，倒角，切断等加工。

材料为45#钢，毛坯尺寸mm mm 15045⨯φ。

（2）精度分析本零件精度要求较高的尺寸有mm 400025.0-φ。

对于尺寸精度要求主要通过在加工过程中的准确对刀，正确设置刀补及磨耗，以及正确制定合适的加工工艺等措施来保证。

（3）表面粗糙度加工的锥面粗糙度要求为m R a μ2.3，其余的加工面要求m R a μ3.6。

数控车床检验标准

一．写出CAK6140数控车床检验标准1.机床外观的检查机床外观的检查一般可按通用机床的有关标准进行，但数控机床是高技术设备，其外观质量的要求更高。

外观检查内容有：机床有无破损；外部部件是否坚固；机床各部分联结是否可靠；数控柜中的MDI／CRT单元、位置显示单元、各印制电路板及伺服系统各部件是否有破损，伺服电动机（尤其是带脉冲编码器的伺服电机）外壳有无磕碰痕迹。

2.机床几何精度的检查数控机床的几何精度综合反映机床的关键零部件组装后的几何形状误差。

数控机床的几何精度检查和普通机床的几何精度检查基本类似，使用的检查工具和方法也很相似只是检查要求更高。

每项几何精度的具体检测办法和精度标准按有关检测条件和检测标准的规定进行。

同时要注意检测工具的精度等级必须比所测的几何精度要高一级。

现以一台普通立式加工中心为例，列出其几何精度检测的内容：1）工作台面的平面度。

2）各坐标方向移动的相互垂直度。

3）Ｘ坐标方向移动时工作台面的平行度。

4）Ｙ坐标方向移动时工作服台面的平行度。

5）Ｘ坐标方向移动时工作台Ｔ形槽侧面的平行度。

6）主轴的轴向窜动。

7）主轴孔的径向圆跳动。

8）主轴沿Ｚ坐标方向移动时主轴轴心线的平行度。

9）主轴回转轴心线对工作台面的垂直度。

10）主轴箱在Ｚ坐标方向移动的直线度。

对于主轴相互联系的几何精度项目，必须综合调整，使之都符合允许的误差。

如立式加工中心的轴和轴方向移动的垂直误差较大，则可以调整立柱底部床身的支承垫铁，使立柱适当前倾或后仰，以减少这项误差。

但是这也会改变主轴回转轴心线对工作台面的垂直度误差，因此必须同时检测和调整，否则就会由于这一项几何精度的调整造成另一项几何精度不合格。

机床几何精度检测必须在地基及地脚螺栓的混凝土完全固化以后进行。

考虑到地基的稳定时间过程，一般要求在机床使用数月到半年以后再精调一次水平。

检测机床几何精度常用的检测工具有：精密水平仪、900角尺、精密方箱、平尺、平行光管、千分表或测微仪以及高精度主轴心棒等。

进口数控车床盘式刀塔位置精度的调整
