CAD导出坐标数据方法
如何在CAD中提取坐标信息
如何在CAD中提取坐标信息在CAD（计算机辅助设计）软件中，提取坐标信息是非常重要的。
通过准确获取元素的坐标信息，我们可以更好地进行测量、布局和设计。
下面将介绍几种在CAD中提取坐标信息的常用方法和技巧。
1. 使用坐标显示功能CAD软件通常具有坐标显示功能，可以在元素上显示其坐标信息。
首先，选择要获取坐标的元素，例如点、线、弧等。
然后，在CAD软件的工具栏或菜单中找到坐标显示功能并激活它。
在鼠标拖动元素的过程中，将会实时显示元素的坐标信息。
通过这种方法，我们可以直接将元素的坐标信息提取出来。
2. 使用命令行大多数CAD软件都提供了命令行功能，可以通过输入特定命令来提取坐标信息。
首先，选择要获取坐标的元素，然后打开命令行。
输入适当的命令，如“坐标”、“坐标提取”等。
接下来，按下回车键，软件将返回元素的坐标信息。
通过这种方法，我们可以通过简单的命令来提取坐标信息。
3. 使用属性编辑器属性编辑器是一个强大的工具，可以用于提取和编辑元素的属性信息，包括坐标。
首先，选择要获取坐标的元素，然后打开属性编辑器。
在属性编辑器中，可以找到元素的坐标属性。
通过查看和编辑这些属性，我们可以轻松地提取元素的坐标信息。
4. 使用坐标提取工具有些CAD软件提供了专门的坐标提取工具，可以更方便地获取坐标信息。
这些工具通常可以通过工具栏或菜单进行访问。
选择要获取坐标的元素，然后激活坐标提取工具。
通过点击元素或拖动鼠标，软件将实时显示元素的坐标信息。
通过这种方法，我们可以直观地提取元素的坐标信息。
5. 使用LISP程序对于熟悉LISP编程语言的用户来说，可以编写自定义的LISP程序来提取坐标信息。
通过编写相应的LISP程序，可以实现更复杂的坐标提取功能。
具体的编程细节超出了本篇文章的范围，但通过使用LISP程序，我们可以根据自己的需求提取坐标信息。
综上所述，提取坐标信息是CAD中非常重要的一个环节。
通过上述几种方法和技巧，在CAD软件中准确提取坐标信息将变得更加容易。
CAD坐标批量导出入方法
3.标准横断的“宽度”“横向坡度”、人行道的“宽度”“横向坡度”
（二）编辑左侧板块输入 主板块的“宽度”“横向坡度”、人行道的“宽度”“横向坡度”
5.重命名文件 把“csv”后缀改成“dat”
6.打开cass 点击“绘图处理”“展野外测点点号”选择保存好的文件 打开 完成
交点法数据输入
1.平曲线参数
例：（一）新建工程选择“交点法”点击曲线参数设置
1.在桌面新建一个Excel文件进入点“文件”“打开” 打开要导入点的文件
2.出现一个导入导向对话框，点“下一步”把“Tab键”改成“逗号”完成
3.把导好的x轴y轴坐标互换位置（x轴在前 y在后）完成后点“另存为” 下面文件类型选择“csv逗号分隔”保存
4.打开保存好的文件 在坐标前面插入一列空白格 保存退出
5.要导的点都点好了 回车结束
6.回到桌面 选择到出点的文件点重命名 选择后缀名“dat”改成“csv”
7.进入csv文件 把x轴y轴调换位置 点击保存
8.回到桌面把保存好的“csv”后缀文件改成“txt” 完成
CAD坐标批量导入
CAD坐标批量导出
1.单击cass工具栏中的“工程应用”
2.选择“指定点生成数据”
3.弹出保存文件选择桌面，自定义名称
4.选择要导出的点，地物代码回车、高程（可以输入高程数据，不要的可以回车）回车、点号回车（可自定义点号标记）然后选择下的一点重复 以上操作
（二）插入起始点 “开始里程”、X轴坐标、Y轴坐标
（三）编辑交点 输入交点编号“编号200”、“半径15000”、交点的X轴坐标、Y轴坐标
（四）有几个交点 同上操作全部插入
（五）编辑“终点”输入终点的X轴坐标、Y轴坐标
cad坐标导出方法
方法一：告诉你一个我常用的cad批量导出坐标的方法第一步，把需要的坐标点用pl线连接成一条直线。
第二步，把这条直线选中，输入li，在弹出的文本窗口中出现了这条pl线的全部坐标。
第三步，把这些坐标复制到电子表格里面，再经过处理就得到你要的坐标了。
7方法二：CAD坐标数据批量导出小工具(defun c:md()(setvar "cmdecho" 0)(COMMAND ".UNDO" "BE")(command "-units" "2" "3" "2" "3" "" "")(setq fp (open "d:/桩号坐标值.xls" "a") s (getvar "cmdecho") n (getint "\n请输入总桩数！ "))(princ "桩号" fp)(princ "\t" fp)(princ "X坐标值" fp)(princ "\t" fp)(princ "Y坐标值" fp)(princ "\n" fp)(repeat n(setq k (getstring "\n输入桩号（如：K1）！")p (getpoint "\n选取节点！")x (strcat "X=" (rtos (nth 0 p)))y (strcat "Y=" (rtos (nth 1 p))))(princ k fp)(princ "\t" fp)(princ x fp)(princ "\t" fp)(princ y fp)(princ "\n" fp))(close fp)(setvar "cmdecho" s))(princ "\n提示：输入 MD 命令来运行本程序！")(princ)1、打开记事本，粘贴以上代码，然后保存成 md.lsp2、打开CAD并加载这个小程序（在命令行输入appload，选择加载md.lsp程序），将md.lsp复制在support文件夹下后可自动加载。
如何在CAD中或者CASS中将坐标导入到EXCEL表格(个人笔记)
如何在CAD中或者CASS中将坐标导入到EXCEL表格中去——曹春杰工程应用--高程点生产数据---无编码高程点输入你要提取点所在的图层，确认直接回车取高程点实体Z值直接回车确认这样就好了，只是点名和原来的不一样了巧借EXCEL在AUTOCAD中绘曲线在工程计算时，经常要用AutoCAD画出一条曲线，而这条曲线如果是由多个坐标点连接成的，输入起来就麻烦，而且容易出错。
如果利用EXCEL应用程序来保存数据，并与CAD巧妙地结合起来，就能很容易地画出该曲线。
具体方法为首先，在Excel中输入坐标值。
我们将x坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于AutoCAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入：“=A2&”,“&B2”，C2中就出现了一对坐标值。
我们用鼠标拖动的方法将C2的的公式进行复制，就可以得到一组坐标值。
其次，选出所需画线的点的坐标值，如上例中C列数据，将其复制到剪贴板上，即按Excel中的复制按钮来完成此工作。
最后，打开AutoCAD，在左下角处可以看见命令行(左下图)，在“command”后键入“spline” (画曲线命令)，出现提示：“Object/：”，再在此位置处点击鼠标右键，弹出菜单，在菜单中选“Paste”命令，这样在Excel中的坐标值就传送到了AutoCAD中，并自动连接成曲线，单击鼠标右键，取消继续画线状态，曲线就画好了。
通过上面的方法，可以很方便地绘制各种曲线或折线，并且在Excel中很容易地修改并保存坐标值。
或者用切圆锥的方法，不过这种方法需要很强的几何功底，不细说了，不是几句话能说明白的。
3，编程的方法，本人不会编程，你可以上一些网站去下载相应的lisp程序。

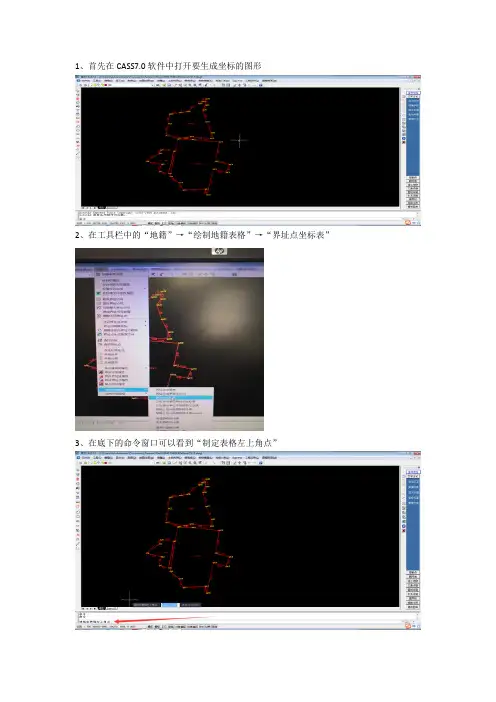

CAD导出界址点坐标步骤
1、首先在CASS7.0软件中打开要生成坐标的图形
2、在工具栏中的“地籍”→“绘制地籍表格”→“界址点坐标表”
3、在底下的命令窗口可以看到“制定表格左上角点”
4、在空白位置点击鼠标左键，然后选择封闭的复合线，坐标就可以自动生成了。
5、如果要生成表格的形式，在工具栏中找到“地籍”→“绘制地籍表格”→“界址点成果表（excel）”→“手动选择宗地”，表格就会自动生成；
特别提示：因为系统识别原因，本步操作如果CAD是2006的版本，Excel需要安装2007以下的版本，本机只安装了2019版本，因此没有截图。
另外，如果在选择界址点坐标表时出现未知命令，需要重新配置安装环境
选择安装Express Tools，将安装包复制到安装路径下找到acad.msi工具，即可安装成功。
CAD 导入和导出坐标步骤详细说明
在Excel中将（x,y）转换为（y,x）
接下来输入公式：【=D3&","&C3 回车后】，复制公式，效果如下图； 带括号效果的公式：【="("&C3&","&D3&")" 】，示例效果为：（10，15）
B列下的（x,y）即变 成E列下的（y,x）了；
2019/1/30
在Excel中将（x,y）转换为（y,x）
上两图中方法一和方法二的区别:
方法一是在数据上一单元格中输入 多段线命令 “ _PL” , 注意命令前一定要加下划线”_” ; 方法二是在连接X,Y坐标值前面再增加多线段命令 “PL” , PL后要用空格隔开 ;
公式：
注意PL命令和数字之间必须要有个空格隔开；
范例如下：
2019/1/30
CAD技巧
先讲一下：在Excel中将（x,y）转换为（y,x）
主要用到“数据/分列” 例如原始数据如下图示：选择A列要分列的区域，数据/分列。
不带括号
带括号
选择要分列的数据， 点“数据”/“分列”
2019/1/30
在Excel中将（x,y）转换为（y,x）
上左图“数据预览”中不正确，是上面“其他”未勾或输入符号 不正确，上右图正确了
7、依下图步骤往下继续。
2019/1/30
CAD坐标导出方法
2019/1/30
CAD坐标导出方法
8、得到分列后的数据。
9、整理得到坐标数据如下图
CAD坐标导出 OK
。
2019/1/30
CAD技巧
将Excel坐标导入CAD画线方法
2019/1/30
桩坐标cad导出方法
基桩坐标导出方法
对于有基桩数目较多且不规则的情况下，可以量取基桩在cad的坐标，然后再提取的方法来减轻工作量，减少错误。
此种方法的基本思路来至网络，本人对此作了一些完善，免费共享。
例子较为简单，在数目很多的情况向也可推广使用。
步骤如下：
1、对基桩布置进行编号
2、用“多段线”按照编号的顺序依次连接个基桩圆心，多段线如下图中红色线。
注意一定要按照编号的顺序，否则提取的坐标还需要二次加工。
3、利用cad命令“li”（list），选择多段线，后出现cad命令窗口：
4、cad命令窗口中下方显示的坐标即为多段线各个端点的坐标，其顺序为绘制多段线各个端点的顺序。
把坐标信息复制到excel中：
5、用excel中“数据---分列”的功能对数据进行整理，得到自己想要的数据结果：
这种方法也可以用到其他需要提取大量坐标的情况下。
主要使用知识：cad“list”命令，Excel中“数据---分列”功能。
如何提取CAD中各点的坐标
如何提取CAD中各点的坐标
下面的两种提取方法也许对大家大有帮助哦：
方法一：list提取坐标
1、下图为例，如何提取这9个交点的坐标呢。
2、选中需要的所以线段
3、命令栏输入“list”命令，确定。
4、新打开的窗口中就可以看见提取出的9个点的坐标了。
方法二：数据提取工具提取坐标
数据提取工具提取数据时要注意所有的线要在同一图层，并且文件已经保存了。
1、点击工具栏，数据提取。
2、选择“创建新数据提取”
3、指定另存为位置和名称
4、选择数据提取范围，勾选当前图形
5、加载成功后，可看见各个图层的数据
6、根据需要选择对象
7、选取提取的内容，选择点的坐标X、Y、Z坐标
8、这时就可以看到所有点的坐标了
9、根据需要选择输入类型
10、根据需要也可将文件导入图纸中
大家有什么问题可以在评论处留言，也可以关注我查看更多文章哦。
CAD导出坐标数据方法
C A D导出坐标数据的方法A u t o C A D、E X C E L电子表格和记事本联合导出坐标数据步骤一：用AutoCAD绘图软件打开坐标定位图，把要坐标的点编号（1--无数）。
步骤二：在命令行输入命令“id”，按所编顺序依次点击所需坐标的点位，可以一次点完，也可分次点完。
步骤三：在文本窗口点击右键，选择“复制历史”,然后将复制的结果粘贴在记事本里，除坐标点数据外，其他均删掉，然后保存文件到自建“数据”文件夹。
步骤四：打开Excel电子表格，点击表格上方的数据菜单—“导入外部数据”—“导入数据”打开文本“数据”，根据文本导入向导步骤设置。
将数据导入到所需要的位置。
步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，将选中的空格即多余的文字删去只保留坐标数据。
步骤六：制作“坐标定位数据表格”将整理好的坐标数据粘贴到对应位置(AutoCAD坐标系与测量坐标相反的把X改成Y，Y改成X）。
自己根据需要进行调整。
此种方法结合了三种软件的各自独特的功能，能快速的从CAD图形文件里将各特征点的坐标导入EXCEL电子表格里，将数据整理后运用EXCEL的制表功能快速编号整理。
但它的编辑顺序要求高，在采集数据前，一定要将采集点合理编号，这样才能有利于区别点位，且便于自检。
还有一种方法：步骤一：用AutoCAD绘图软件打开坐标定位图，把要坐标的点编号（1--无数）。
步骤二：然后用多段线依次按顺序把每个点连接。
可以一次点完，也可分次点完。
步骤三：点击多段线，然后在命令栏输入LIST确定，屏幕出现文本窗口，复制历史记录,然后将复制的结果粘贴在记事本里，除坐标点数据外，其他均删掉，然后保存文件到自建“数据”文件夹。
步骤四：打开Excel电子表格，点击表格上方的数据菜单—“导入外部数据”—“导入数据”打开文本“数据”，根据文本导入向导步骤设置。
将数据导入到所需要的位置。
步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，将选中的空格即多余的文字删去只保留坐标数据。
教你一个实用的CAD坐标提取技巧
教你一个实用的CAD坐标提取技巧文章来源：GIS前沿点击上面蓝色字关注我们有惊喜哦！阅读本文前，请您先点击标题下方的蓝色字体“地信联盟”再点击关注，这样您就可以遨游地信空间了。
经常用CASS计算土石方的小伙伴，经常会遇到一个很大的拦路虎：拿到一张甲方提供的dwg图纸，要求用CASS进行土石方计算。
顿时感觉无从下手了。
遇到这样的问题，我常常会问焦急的小伙伴三个问题：已知的数据有哪些？需要计算哪种土石方工程？（判断必要条件）满足必要条件，要做哪些操作？（获取数据）理清思路之后，又发现一个新的困难：坐标数据提取怎么做？CASS提供的7种提取坐标文件的方式（下图所示），再分析自己的dwg图，很崩溃的发现居然“完美错过”了。
不符合CASS提供的提取功能使用条件！小编推荐一个CAD的坐标提取命令dataextraction，可以满足所有坐标的提取要求。
和小编一起看看如何操作！01打开DWG图形操作：打开CASS，在命令行输入open，选择需要提取坐标的dwg文件。
02Dataextraction提取坐标操作：在命令行输入Dataextraction，回车。
出现下图所示的向导，按下图几个步骤操作。
最终得到*dxe和*.xls文件。
输入Dataextraction命令后，出现数据提取向导界面，点击下一步点击下一步后出现保存dxe文件界面，选择存储的文件夹并命名然后再点击下一步继续点击下一步因为只需要坐标信息，所以在这里只选择提取位置X、位置Y、位置Z的数据即可，把其他选项的勾勾去掉。
然后点击下一步继续点击下一步选择将数据输出至外部文件，文件类型选择XLS文件，点击保存，点击下一步，点击完成03整理提取的数据文件点击最后一步完成后，会生成一个表格文件，打开它打开文件后，可以看到下图所示的坐标信息。
接下来就是将这些坐标信息，编辑生成CASS的坐标文件（*.dat）操作：（1）只保留位置X、位置Y、位置Z的数据，其他的全都删除或清除内容然后输入点号，整理成下图所示格式。
cad中提取坐标方法
CAD 中提取坐标方法
一、使用命令行提取坐标
CAD 中提供了一些命令行工具，可以用来提取坐标。
例如，可以使用“LINETYPE”命令来提取线段的端点坐标，使用“POINT”命令来提取点的坐标，使用“ARC”命令来提取圆弧的端点坐标等。
这些命令行工具的使用方法比较简单，只需要在命令行窗口中输入相应的命令即可。
二、使用查询工具提取坐标
CAD 中也提供了一些查询工具，可以用来提取坐标。
例如，可以使用“QUERY”命令来查询图形元素的坐标，使用“DIST”命令来查询两点之间的距离，使用“AREA”命令来查询图形的面积等。
这些查询工具的使用方法也比较简单，只需要在 CAD 界面中选择相应的工具，然后点击需要查询的图形元素即可。
三、使用插件提取坐标
除了 CAD 自带的工具之外，还可以使用一些插件来提取坐标。
例如，可以使用“AutoCAD Map 3D”插件来提取地图数据，使用“AutoCAD Raster Design”插件来提取矢量数据，使用“AutoCAD Civil 3D”插件来提取道路数据等。
这些插件的功能更加强大，可以提供更多的坐标提取功能。
CAD 中提取坐标的方法很多，可以根据自己的需要选择适合自己的方法。
cad批量导出坐标的方法【AutoCAD教程】
cad批量导出坐标的方法【AutoCAD教程】
在使用CAD的过程当中，有时候要用到大量坐标的提取，如果单纯的去手动操作会花费大量的时间和精力。
在cad中有一些可以批量提取数据的功能，
小编今天给大家介绍以下两种提取方法：
方法一：利用数据提取功能
第一：
单击工具——数据提取，选择“创建新数据提取”
单击下一步，给文件起个名字，“111”，确定。
第二：选择“图纸/图纸集”，单击下一步
第三：选择要提取的对象。
单击下一步选中需要的内容，例如点的X、Y、Z坐标。
单击下一步。
第四：预览当前输出的内容是否正确。
如果正确，单击下一步。
第五:输出。
选择保存的位置、文件名、文件类型。
例如excel的xls类型
第六：打开excel由图可见，本次共导出9个点，内容包含点的X、Y、Z坐标。
方法一：利用li提取
cad批量导出坐标的方法步骤如下：第一步，把需要的坐标点用pl多段线连接成一条连续的多段线
第二步，把这条多段线选中，输入li，在弹出的文本窗口中出现了这条pl线的全部坐标。
第三步，把这些坐标复制到电子表格里面，再经过处理就得到你要的坐标了。
下图为方法一提取的数据，
对比可知提取出点的数据都一样的，只是方法二可以更好地控制点的顺序，
但是方法二出来的数据在同一列需要再进行一下表格处理。
大家根据实际需要选择一种即可。
CAD导入和导出坐标步骤详细说明
CAD导入和导出坐标步骤详细说明导入和导出坐标是CAD软件中常用的功能之一，它们可以使用户方便地将坐标数据从一个文件导入到CAD软件中，或者将CAD中的坐标数据导出到其他文件中使用。
下面将详细说明CAD中的导入和导出坐标的步骤。
1.导入坐标步骤一：打开CAD软件，并选择想要导入坐标的文件。
大多数CAD软件支持的导入格式包括文本文件（如TXT、CSV格式）、Excel文件（如XLS、XLSX格式）以及其他CAD软件的文件格式（如DXF、DWG格式）。
步骤二：选择菜单中的“文件”或“导入”选项，并选择“导入坐标”选项。
不同CAD软件可能会有不同的菜单名称和选项名称，但一般都会提供导入坐标的功能。
步骤三：在弹出的对话框中，选择合适的导入选项和设置。
这些选项和设置可能包括导入文件的格式和类型、坐标系的选择、坐标字段的匹配等。
根据导入文件的实际情况，进行相应的设置。
步骤四：点击“导入”按钮或确认按钮，开始导入坐标。
CAD软件会根据设置的参数，读取导入文件中的坐标数据，并将其加载到CAD软件中。
导入坐标的速度和结果会因导入文件的大小和复杂度而有所不同。
2.导出坐标步骤二：选择菜单中的“文件”或“导出”选项，并选择“导出坐标”选项。
与导入坐标类似，不同CAD软件可能会有不同的菜单名称和选项名称，但一般都会提供导出坐标的功能。
步骤三：在弹出的对话框中，选择合适的导出选项和设置。
这些选项和设置可能包括导出文件的格式和类型、坐标系的选择、坐标字段的匹配等。
根据导出文件的实际需求，进行相应的设置。
步骤四：点击“导出”按钮或确认按钮，开始导出坐标。
CAD软件会根据设置的参数，将所选文件中的坐标数据导出到指定的文件中。
导出的速度和结果会因导出文件的大小和复杂度而有所不同。
步骤五：完成坐标导出后，可以在导出文件中查看导出的坐标数据。
根据导出文件的格式和类型，可以使用相应的软件或工具打开和处理导出的坐标数据。
导出的坐标数据可以用于其他CAD软件或其他应用程序中使用。
CAD软件中怎么批量导入导出坐标数据？
CAD软件中怎么批量导⼊导出坐标数据？在软件中，每⼀个点，都有独⼀⽆⼆的坐标值。
⽽成千上万的点，组成了更为具象化的CAD图形。
尽管⼤部分的设计师了解如何使⽤CAD软件来绘制图形并保存为图纸，但对于如何将众多的个性化、精确化的点批量导⼊、导出CAD软件，就很少有设计师精通此道。
今天⼩编为⼤家详细讲解⼀下，如何使⽤浩⾠CAD来进⾏批量导⼊、导出CAD坐标数据。
1、LINE法：利⽤直线批量导⼊该⽅法利⽤直线来批量导⼊坐标，适⽤于由多个线段组成的图形。
步骤⼀：⾸先，将要CAD坐标及⾼程导⼊到Excel。
步骤⼆：新建E列为「展点划线」，新建F列为「注释」。
步骤三：在Excel表格的E列和F列中，分别输⼊如下公式，并选中E2和F2列，再利⽤⼗字光标的下拉填充功能，将E列和F列进⾏充填序列。
在E列中输⼊公式：「="line"&B2&","&C2」；在F列中输⼊公式：「="-text j ml"&B2&","&C2&""&5&"0 A"&A2&D2」。
步骤四：浩⾠CAD中，将复制的E列数据粘贴⾄CAD命令⾏，即可看到⽣成的图形⽂件。
若不显⽰⽂件，双击滚轮即可。
步骤五：浩⾠CAD中，将复制的F列数据粘贴⾄的CAD命令⾏，即可完成批量导⼊Excel坐标。
2、PLINE法：利⽤多段线批量导⼊该⽅法利⽤多段线来批量导⼊CAD坐标，适⽤于由⼀条多段线组成的图形。
步骤⼀：⾸先在Excel中填写X轴、Y轴信息，并新建D列来填写第⼀列（X，Y）坐标信息。
在D列中输⼊公式「=A2&","&B2」，并利⽤⼗字光标的下拉填充功能，进⾏下拉充填序列。
步骤⼆：在浩⾠CAD中，在CAD命令⾏输⼊「PL」命令并回车。
CAD坐标提取和批量导入方法技巧
CAD坐标提取和批量导入方法技巧
CAD坐标提取和批量导入
一、 CAD点位坐标提取方法
一）、多段线顺序连接并提取
1、在CAD中打开图纸.dwg；
2、多段线连接要提取的点
在命令行窗口输入“pl”，利用多段线将要提取的点进行连接
3、提取坐标
选中多段线，输入“list”命令，得到各店的详细信息
4、编辑
将点位信息复制粘贴到excel中，选中【数据】-【分列】直至完成，然后替换成想要的格式；
参考文档：https:///article/af9f5a2d05735e43140a45d9.h tml
注：对于有顺序要求的建议，采用该方式，能保证点号跟点位坐标对应。
二）、查询点坐标并导出
1、数据提取
从CAD中提取点位坐标，操作步骤为：【工具】——【数据提取】——【新建/选择现有的提取文件】
从图中选取数据，即点位；
3、选择对象
选择数据源可以选取大片区域，选中区域会包含点、线、文字等，我们只关心点对象，这里进行选择；
4、选择特性
这里选取【几何图形】，这样就能输出坐标；
5、优化数据
这里可以自定义排序规则
6、输出
7、坐标查看
然后，再根据实际情况，修改点号，使点号与点位坐标对应。
注：该种情况要求点位非常准确，不然排序会非常麻烦；尽管提供了排序规则，但是也会出现排序错误，要对数据进行复查。
结论
CAD尽管为大家提供了提取坐标的方法，但是无法对应的点号，还是有些工作量。
听说南方CASS可以将点号与坐标一起导出，以后再测试。
文章转载于CSDN 作者：萧逸凡。
怎么在cad上拉出xy坐标
怎么在cad上拉出xy坐标如果要在CAD中拉出XY坐标需要用到辅助工具，那么大家知道怎么在cad上拉出xy坐标吗?下面是店铺整理的怎么在cad上拉出xy 坐标的方法，希望能帮到大家!在cad上拉出xy坐标的方法一1、下载后解压,将两个文件复制到CAD的安装目录Support文件夹内(如:C:\Program Files\AutoCAD 200*\Support)2、打开CAD,输入命令ap,将会弹出一个对话框,点击"启动组(Startup Suite)"下面的公文包图标(或"内容"(Contents...)),弹出启动组一对话框,点"添加(Add...)"找到你刚才文件所保存的位置(C:\Program Files\AutoCAD 200*\Support下),选择zbbz.vlx文件,点"加载(Add)","关闭(close)"两个对话框3、以后每次启动CAD,都可使用命令zbbz,实现XY同时标注！在cad上拉出xy坐标的方法二首先打开cad绘图页面，然后在上面的菜单栏右键单击，会弹出下面的菜单然后点“自定义”会弹出下面的菜单将“用户定义的按纽”拖到绘图的空白区域，双击之会出现下面的菜单然后“与此按纽关联的宏(M)”下边输入以下代码:1. 同一坐标系下的X,Y值的连续标注.想结束标注请按ESC.标注方向与坐标系一致.*^C^C_id;\$M=_leader;\\;X=$(rtos,$(index,0,$(getvar,LASTP OINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;^M;注意:将内容全部---即从*符号开始到; 符号结束2. 同一坐标系下的X,Y值的连续标注.想结束标注请按ESC.标注方向为水平方向(图纸方向便于阅读).*^C^C_id;\$M=;;_ucs;w;_leader;\\;X=$(rtos,$(index,0,$(getva r,LASTPOINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;ucs;p^M注意:将内容全部---即从*符号开始到^M符号结束@没有; 符号@ 另:a)同一坐标系:在世界坐标系中, 标注值为世界坐标值在用户坐标系中, 标注值为用户坐标值b)若想将X,Y值颠倒标注(将X标为Y,将Y标为X),请将式中的0和1交换即可.最后输入自己需要的代码以后点应用关闭菜单，把按纽拖到自己需要的位置就可以了。
CAD导入和导出坐标步骤详细说明
CAD导入和导出坐标步骤详细说明一、导入坐标步骤：1.打开CAD软件并创建一个新的绘图文件。
2.在CAD软件的工具栏中找到“插入”或“导入”选项，并点击打开一个文件选择对话框。
3. 在文件选择对话框中，浏览并选择包含要导入坐标数据的文件。
通常，这些文件的扩展名可以是TXT、CSV或Excel等常见的文本格式。
4.确认文件选择后，CAD软件会弹出一个导入选项对话框，其中包含一些参数和设置供用户选择。
根据需要，设置合适的数据分隔符、数据格式和坐标原点等选项。
5.单击“导入”按钮开始导入坐标数据。
CAD软件将读取文件中的坐标数据，并在绘图文件中以点、线或多边形等形式呈现出来。
二、导出坐标步骤：1.打开CAD软件中的制图文件，并确保包含了要导出的坐标数据。
2.在CAD软件的工具栏中找到“导出”选项，并点击打开一个导出设置对话框。
3. 在导出设置对话框中，选择导出的文件格式。
通常，支持的文件格式包括TXT、CSV、Excel或GIS格式等。
4.选择导出的坐标数据范围。
根据需要，可以选择整个绘图文件或仅选择其中的一部分。
5.在导出设置对话框中，根据需要设置坐标数据的分隔符、数据格式和坐标原点等选项。
6.确认设置后，点击“导出”按钮开始导出坐标数据。
CAD软件将根据设置将坐标数据保存为指定的文件格式，并生成一个新的文件。
需要注意的是，CAD软件的导入和导出坐标步骤可能会因具体的软件版本和操作系统而有所不同。
因此，在使用特定的CAD软件进行导入和导出坐标之前，建议参考软件的用户手册或开发商提供的说明。
导入和导出坐标的好处：1.效率提升：导入和导出坐标数据可以大大提高设计、制造和建筑等方面的工作效率，避免了手工输入和复制粘贴的繁琐过程。
2.数据一致性：通过导入和导出，可以确保不同软件或系统中的坐标数据保持一致，避免了数据不准确或不一致的问题。
3.数据共享：通过导入和导出，可以方便地与其他软件或系统共享坐标数据，促进信息交流和合作。
CAD图中获取坐标的方法 cad快捷键
输入快捷键“id ”获得cad图中坐标L 直线 A 圆弧C 圆T 多行文字XL 射线 B 块定义E 删除I 块插入H 填充W 定义块文件TR 修剪CO 复制EX 延伸MI 镜像PO 点O 偏移S 拉伸 F 倒圆角U 返回 D 标注样式DDI 直径标注DLI 线性标注DAN 角度标注DRA 半径标注OP 系统选项设置OS 对像捕捉设置M MOVE（移动）SC 比例缩放P PAN（平移）Z 局部放大Z＋E 显示全图Z＋A 显示全屏MA 属性匹配AL 对齐【CTRL】＋1 修改特性【CTRL】＋S 保存文件【CTRL】＋Z 放弃【CTRL】＋C【CTRL】＋V 复制粘贴【F3】对象捕捉开关【F8】正交开关CAD常用快捷键命令1、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）ME,*MEASURE(定距等分)H, *BHATCH（填充）2、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键 *ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）3、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, 显示全图Z+W,显示窗选部分4、尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量) DAR,(弧度标注，CAD2006)DJO，（折弯标注，CAD2006）5、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）RE, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）（二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】 *HELP（帮助）【F2】 *（文本窗口）【F3】 *OSNAP（对象捕捉）【F7】 *GRIP（栅格）【F8】正交。
cad图形生成坐标txt文件的步骤
步骤：（须在arcgis9.3中实现，arcgis10.0以上的版本中该功能不存在了）cad图清理干净不必要的点、线等（用purge工具）转成shp文件---》用Write Features To Text File工具把shp数据中的图形提取坐标到txt文本中，在
Output Text File中选好放置文件夹后命名为“金岱.txt”（名称后必须带上.txt才行），设置好点击OK即可，
坐标文本如上图，是按照Polyline导出的坐标文件，对照cad文件发现线的先后顺序不对应（但是每块地的坐标仍然是完整的），所以该坐标文本没法直接使用，需要一一核对后再使用。
核对：首先把每行的 1.#QNAN 1.#QNAN给删除，在word或excel中进行替换成空格即可。
在excel中通过数据菜单下的“分列”把界址点号、X、Y坐标给分离开，并按先后顺序放置在三列中，保存。
然后就开始核对坐标，依照cad图上一个地块的坐标表复制一个y坐标在excel坐标表中查找，可以确定excel中
对应的每个地块的坐标，通过复制粘贴把每个地块的坐标表都粘贴到另外的excel中，如下图
最后全选复制到txt中即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
此种方法结合了三种软件的各自独特的功能，能快速的从CAD图 形文件里将各特征点的坐标导入EXCEL电子表格里，将数据整理后运 用EXCEL的制表功能快速编号整理，并应用函数可以达到自检的作用 （根据坐标算出的距离与实际的距离对比）。相比插件坐标标注法它 可以大批量的整理坐标数据，且效率高，质量能保证。但它的编辑顺 序要求高，在采集数据前，一定要将采集点合理编号，这样才能有利 于区别点位，且便于自检。 以上两种方法可根据具体的工程定位情况相结合使用。
AutoCAD导出测量坐标数据的方法
方法一：插件坐标标注
AutoCAD导出测量坐标数据的方法
方法一：插件坐标标注
AutoCAD导出测量坐标数据的方法
方法一：插件坐标标注
AutoCAD导出测量坐标数据的方法
方法一：插件坐标标注
AutoCAD导出测量坐标数据的方法
方法一：插件坐标标注
AutoCAD导出测量坐标数据的方法
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
方法一：插件坐标标注
插件坐标标注法是直接把坐标标记在构筑物的特征点上，能明朗 清晰的让使用者查阅，不易产生坐标混乱的现象。此种方法适用于规 则的建（构）筑物坐标标记，且数据量不易过大的内业坐标整理。
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
现用下面轴线图说明导出坐标数据的两种方法 方法一：插件坐标标注 方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法 方法一：插件坐标标注 此方法在使用前先下载坐标标注插件软件
步骤一：用AutoCAD绘图软件打开坐标定位图。 步骤二：依次点击工具—加载应用程序—选择插件“ZBBZ.VLX”点击应 用，然后关闭对话框。 步骤三：输入命令“ZBBZ”,敲回车键（或空格）进行命令设置（可设置图 层，字体，标注样式等，适情况而设置） 步骤四：设置完后直接点击所需数据的点位，即可标注出坐标数据。 具体操作步骤如下演示。
步骤一：用AutoCAD绘图软件打开坐标定位图 步骤二：在命令行输入命令“id”，按所编顺序依次点击所需坐标的点位，可以一次点 完，也可分次点完。 步骤三：在文本窗口点击右键，选择“复制历史”,然后将复制的结果粘贴在“数据” 文本里，将第一个坐标点到最后一个坐标点的数据保存，其他均删掉，然后保存。 步骤四：打开Excel电子表格，点击菜单“数据”—“导入外部数据”—“导入数据” 打开文本“数据”，根据文本导入向导步骤设置。将数据导入到所需要的位置。 步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，将选 中的空格即多余的文字删去只保留坐标数据。 步骤六：在任意一空格输入数字“1000”然后点击右键复制，然后选择将要转换成以 米为单位的坐标数据，点击右键，选择“选择性粘贴”点击“除”即可将以毫米为 单位数据转换成以米为单位的数据。（因大部分设计图纸尺寸都是以毫米为单位的， 所以坐标也就是以毫米为单位的，为方便测量数据在现场的识别，可在Excel电子 表格里转换成以米为单位的坐标数据。） 步骤七：制作“坐标定位数据表格”将整理好的坐标数据粘贴到对应位置(AutoCAD坐 标系与测量坐标相反的），建议反映两点间距离，这样可根据两点坐标算出距离与 实际对比，起到自检作用。坐标算距离公式： SQRT[SUMXMY2(A*,A*+1)+SUMXMY2(B*,B*+1)]；以下的距离可根据Excel电子表格拖 拉功能将公式复制。
AutoCAD导出测量坐标数据的方法
规则建筑物的定位放线我们只需要几个特征点结合尺子根据尺寸 即可搞定，但不规则建筑物的定位放线，就没那么简单了，它需要强 大的内业数据的支持。我们可以用AutoCAD计算出坐标数据，但单一 的应用AutoCAD很难满足在复杂工程中快速的采集坐标数据，往往是 投入大量的人力和财力及大部分的时间，效果并不很理想。在三门峡 文体中心体育场的定位放线中，有独立基础开挖定位，垫层定位，基 础定位，柱子定位等，内业坐标数据整理量特别大，前期的内业坐标 数据的准备曾让我们在一个月的时间里总是在忙碌工作，深夜入睡， 白天还要很早起来定位测量，搞得是筋疲力尽，甚至影响到工作。针 对此种情况，曾经在网上查找到坐标标注插件，但此种方法适用于规 则的简单的构筑物坐标标注，对于复杂的，大面积的坐标数据的整理 很难满足要求，且效率较低。经过多次的琢磨及演示，终于探索出一 种捷径，将Excel、AutoCAD和记事本三种软件相结合，可快速整理出 坐标数据，而且能起到自检作用，且数据量越大效果越突出。解决了 坐标数据的内业整理问题。
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
AutoCAD导出测量坐标数据的方法
方法二：AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
经多次实践，本人认为此方法还是比较方 便和实用的，希望对测量同行们有所贡献。 有什么欠缺的请多多指教。 2010年7月 三门峡文体中心体育场
