第3章 数据链路层故障排除(V2_2)
数据链路层的故障诊断与排除
目录 上一页 下一页 退出
1、以太帧可能发生的错误
1）巨帧 2）长帧 3）超短帧和碎片 4）错位帧 5）后期冲突
目录 上一页 下一页 退出
2、 影响网络性能的以太帧
1）数据冲突 2）广播帧 3）如何发现错误帧
如果想对网络数据进行更为直观的认识,可以使用网络监控器 或协议分析仪, EtherPeek。这些类型的监控程序能够帮助工 作人员快捷、实时地观察网络的错误和有效性统计数据。
目录 上一页 下一页 退出
网卡故障诊断与排除
1、网卡工作过程 2、影响网卡工作的因素 3、网卡故障诊断与维护
目录 上一页 下一页 退出
1.3 交换机维护与故障排除
1、交换机硬件故障分类 1）电源故障 2）端口故障 3）模块故障 4）背板故障 5）线缆故障
目录 上一页 下一页 退出
2交换机的软件故障分类
1）系统错误 2）配置不当 3）密码丢失 4）外部因素
目录 上一页 下一页 退出
4、合理使用交换机的VLAN功能
1）VLAN的优势 2）VLAN存在的问题
网 络 故 障 诊 断 与 测 试
网 络 故 障 诊 断 与 测 试
目录 上一页 下一页 退出
数据链路层的故障诊断与排除
前面介绍了数据链路层的功能与组成，下面分别从组成数 据链路层的以太帧、发送和接受帧的以太网卡以及转发传输帧 的交换机三个方面讨论数据链路层的帧故障诊断与排除
目录 上一页 下一页 退出
1.2 网卡故障诊断与排除
在以太网中，网卡用于连接访问介质并控制对介质的存取， 以太网采用的载波侦听多路存取/冲突检测（CSMA/CD）方法就是在 网卡内实现的。同时，网卡还负责将上层协议形成的协议数据单元 （PDU）组成以太数据帧发送到网络上，并负责接收处理网络中传 来的以太网帧。
数据链路层技术的故障诊断与修复指南
数据链路层技术的故障诊断与修复指南引言：在现代社会中，数据链路层技术扮演着重要的角色。
它是计算机网络中的一个关键组成部分，负责将原始的比特流转换为适合于传输的数据帧，并在发送和接收端之间建立可靠的通信连接。
然而，由于各种原因，数据链路层技术可能会发生故障，影响网络通信的可靠性和效率。
本文将介绍数据链路层技术的常见故障，并提供一些诊断和修复的指南。
故障一：物理连接问题物理连接问题是导致数据链路层故障的常见原因之一。
检查物理连接的可靠性是第一步。
确保所有的连接器和插头都牢固地连接在一起。
如果有任何松动或损坏的情况，应该及时更换或修复。
故障二：电缆故障电缆故障可能会导致数据链路层连接断开或信号传输不稳定。
可以通过使用替代电缆来排除故障是否在电缆本身上。
此外，使用电缆测试仪来测试电缆的连通性和信号质量，以确定是否存在断线或损坏的问题。
故障三：设备配置错误设备配置错误可能会导致数据链路层通信的中断或混乱。
在诊断时，需要检查设备的配置参数是否正确设置。
例如，检查设备的IP地址设置、子网掩码和网关设置是否正确。
确保设备之间的配置参数是一致的，以确保数据链路层通信的顺利进行。
故障四：设备故障设备故障可能会导致数据链路层技术无法正常工作。
如果诊断中发现设备故障，首先检查设备的电源是否正常。
检查设备的硬件组件是否存在损坏或松动的情况，必要时进行修复或更换。
如果问题仍然存在，可能需要联系厂家或专业维修人员进行故障修复。
故障五：网络拓扑错误网络拓扑错误是指网络中的设备配置和连接安排的错误。
对于大型网络而言，这种故障可能会导致数据链路层技术无法正确工作。
在诊断时，需要检查网络拓扑图和设备连接图，确保设备之间的连接安排正确。
如果发现拓扑错误，需要重新配置设备的连接或拓扑结构，以确保数据链路层技术的正常运行。
故障六：协议错误协议错误可能会导致数据链路层无法正常工作。
在诊断时，需要检查所使用的协议是否与其他设备兼容，版本是否匹配。
《计算机网络（第7版）谢希仁著》第三章数据链路层要点及习题总结
《计算机⽹络（第7版）谢希仁著》第三章数据链路层要点及习题总结1.数据链路层的三个基本问题：封装成帧，透明传输，差错检测2.点对点信道的数据链路层 （1）链路和数据链路 链路（物理链路）：链路（link）就是从⼀个结点到相邻结点的⼀段物理线路（有线或⽆线〉，⽽中间没有任何其他的交换结点 数据链路（逻辑链路）：为当需要在⼀条线路上传送数据时，除了必须有⼀条物理线路外，还必须有⼀些必要的通信协议来控制这些数据的传输，换⽽⾔之，数据链路=链路+通信协议 （2）早期的数据通信协议叫通信规程 （3）数据链路层的协议数据单元-------帧 （4）封装成帧：封装成帧（framing）就是在⼀段数据的前后分别添加⾸部和尾部，这样就构成了⼀个帧。
⼀个帧的帧长等于帧的数据部分长度加上帧⾸部和帧尾部的长度。
⾸部和尾部的⼀个重要作⽤就是进⾏帧定界（即确定帧的界限），为了提⾼帧的传输效率，应当使帧的数据部分长度尽可能地⼤于⾸部和尾部的长度。
但是，每⼀种链路层协议都规定了所能传送的帧的数据部分长度上限⼀⼀最⼤传送单元 MTU (Maximum Transfer Unit），当数据是由可打印的 ASCII 码组成的⽂本⽂件时，帧定界可以使⽤特殊的帧定界符（如SOH和EOT）。
SOH：Start Of Header EOT：End Of Transmission （5）透明传输：所传输的数据中的任何 8 ⽐特的组合⼀定不允许和⽤作帧定界的控制字符的⽐特编码⼀样，⽆论什么样的⽐特组合的数据，都能够按照原样没有差错地通过这个数据链路层。
发送端的数据链路层在数据中出现控制字符 “SOH”或“EOT”的前⾯插⼊⼀个转义字符“ESC”（其⼗六进制编码是 1B，⼆进制是 00011011 ）。
⽽在接收端的数据链路层在把数据送往⽹络层之前删除这个插⼊的转义字符。
这种⽅法称为字节填充或字符填充。
如果转义字符也出现在数据当中，那么解决⽅法仍然是在转义字符的前⾯插⼊⼀个转义字符。
数据链路层技术的故障诊断与修复指南(二)
数据链路层技术的故障诊断与修复指南引言：在今天的数字化世界中，数据链路层被广泛应用于计算机网络中。
然而，由于各种原因，数据链路层技术可能会出现故障和问题。
本文将探讨如何诊断和修复数据链路层技术的故障，并提供一些建议和指南。
一、了解数据链路层的基本原理在开始故障诊断和修复之前，我们需要对数据链路层的基本原理有一定了解。
数据链路层是网络模型中的第二层，负责将网络层传递下来的数据包转换为比特流，以便在物理层进行传输。
了解数据链路层的原理和功能将有助于我们更好地理解和解决问题。
二、常见故障及其解决方案1. 物理层问题物理层问题是导致数据链路层故障最常见的原因之一。
可能的物理层问题包括电缆连接错误、网络适配器故障等。
在遇到这些问题时，我们应该先检查物理连接，确保电缆连接正确、适配器工作正常。
如果有必要，可以更换电缆或适配器。
2. MAC地址冲突MAC地址冲突是指网络中的两个设备具有相同的MAC地址。
这会导致数据链路层的故障，因为网络无法识别哪个设备应该接收数据包。
解决这个问题的方法是重新分配冲突的MAC地址，确保所有设备具有唯一的地址。
3. 网络拥塞网络拥塞是指网络传输数据的速度大于链路层的处理能力，导致数据丢包或延迟。
解决网络拥塞问题的一种方法是增加链路层的带宽，以便更多的数据可以同时传输。
4. 网络安全问题数据链路层也承担恶意攻击的风险，例如ARP欺骗和MAC洪泛攻击。
为了修复这些问题，我们应该实施适当的网络安全措施，例如使用加密技术和访问控制列表。
三、故障诊断与修复的步骤在诊断和修复数据链路层故障时，以下步骤可能会帮助我们迅速解决问题。
1. 收集信息首先，我们需要收集相关的信息，例如故障现象、错误消息和日志记录。
这些信息可以帮助我们确定故障的具体原因。
2. 分析问题根据收集到的信息，我们可以开始分析问题的根本原因。
可能的原因包括物理层问题、网络配置错误或网络设备故障。
通过分析问题，我们可以缩小故障的范围，并更有效地修复它。

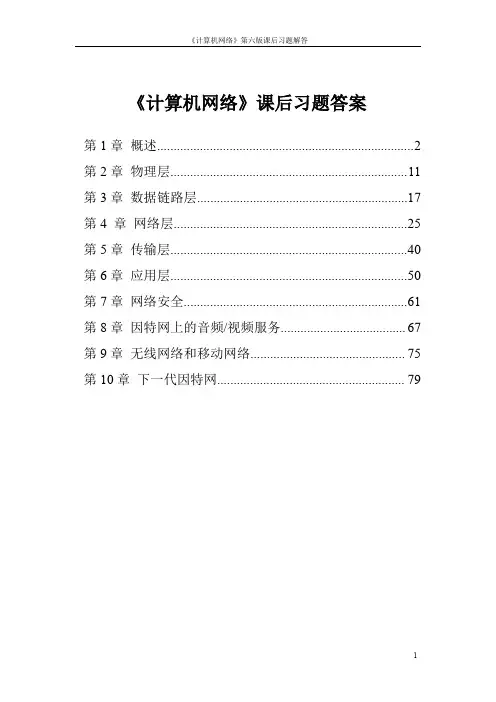

计算机网络6课后习题答案(全而详细)
4
《计算机网络》第六版课后习题解答
对分组交换，当 t=x/b， 发送完最后一 bit； 为到达目的地，最后一个分组需经过 k-1 个分组交换机的转发， 每次转发的时间为 p/b， 所以总的延迟= x/C+(k-1)p/b+kd 所以当分组交换的时延小于电路交换 x/b+(k-1)p/b+kd＜s+x/b+kd 时， (k-1)p/C＜s 由上式可知，当 k 和 b 一定时，p 越小，分组交换的时延越小，即需要传送少量数据时（即 p<<x），分组交换的时延较小。 1-11 在上题的分组交换网中，设报文长度和分组长度分别为 x 和（p+h）（bit），其中 p 为分组的数据部分的长度，而 h 为每个分组所带的控制信息固定长度，与 p 的大小无关。 通信的两端共经过 k 段链路。链路的数据率为 b（bit/s），但传播时延和结点的排队时间 均可忽略不计。若打算使总的时延为最小，问分组的数据部分长度 p 应取为多大？ 答：分组个数 x/p， 传输的总比特数：(p+h)x/p 源发送时延：(p+h)x/pb 最后一个分组经过 k-1 个分组交换机的转发，中间发送时延：(k-1)(p+h)/b 总发送时延 D=源发送时延+中间发送时延 D=(p+h)x/pb+(k-1)(p+h)/b 令其对 p 的导数等于 0，求极值 p=√hx/(k-1) 1-12 因特网的两大组成部分（边缘部分与核心部分）的特点是什么？他们的工作方式各有 什么特点？ 答：边缘部分 由所有连接在因特网上的主机组成。这部分是用户直接使用的，用来进行通 信（传送数据、音频或视频）和资源共享。 核心部分 由大量网络和连接 这些网络的路由器组成。 这部分是为边缘部分提供服务的 （提 供连通性和交换）。 在网络边缘的端系统中运行的程序之间的通信方式通常可划分为两大类：客户服务器方式 （C/S 方式）即 Client/Server 方式 ，对等方式（P2P 方式）即 Peer-to-Peer 方式 客户(client)和服务器(server)都是指通信中所涉及的两个应用进程。 客户服务器方式所描 述的是进程之间服务和被服务的关系。客户是服务的请求方，服务器是服务的提供方。被用 户调用后运行，在打算通信时主动向远地服务器发起通信（请求服务）。因此，客户程序必 须知道服务器程序的地址。不需要特殊的硬件和很复杂的操作系统。 一种专门用来提供某 种服务的程序， 可同时处理多个远地或本地客户的请求。 系统启动后即自动调用并一直不断 地运行着，被动地等待并接受来自各地的客户的通信请求。因此，服务器程序不需要知道客 户程序的地址。 一般需要强大的硬件和高级的操作系统支持。 对等连接方式从本质上看仍然 是使用客户服务器方式，只是对等连接中的每一个主机既是客户又同时是服务器。 网络核心部分是因特网中最复杂的部分。 网络中的核心部分要向网络边缘中的大量主机提供 连通性， 使边缘部分中的任何一个主机都能够向其他主机通信 （即传送或接收各种形式的数 据）。在网络核心部分起特殊作用的是路由器(router)。路由器是实现分组交换(packet switching)的关键构件，其任务是转发收到的分组，这是网络核心部分最重要的功能。路由 器是实现分组交换(packet switching)的关键构件，其任务是转发收到的分组，这是网络核

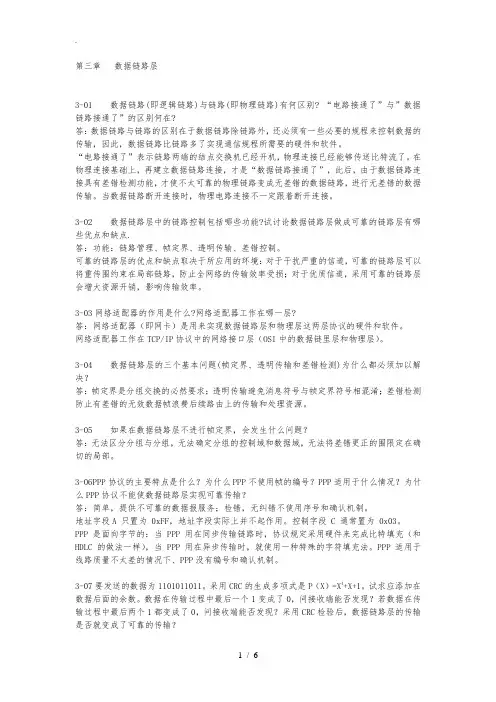

计算机网络(第5版)课后习题答案：第3章-数据链路层
第三章数据链路层3-01 数据链路(即逻辑链路)与链路(即物理链路)有何区别? “电路接通了”与”数据链路接通了”的区别何在?答：数据链路与链路的区别在于数据链路除链路外，还必须有一些必要的规程来控制数据的传输，因此，数据链路比链路多了实现通信规程所需要的硬件和软件。
“电路接通了”表示链路两端的结点交换机已经开机，物理连接已经能够传送比特流了。
在物理连接基础上，再建立数据链路连接，才是“数据链路接通了”，此后，由于数据链路连接具有差错检测功能，才使不太可靠的物理链路变成无差错的数据链路，进行无差错的数据传输。
当数据链路断开连接时，物理电路连接不一定跟着断开连接。
3-02 数据链路层中的链路控制包括哪些功能?试讨论数据链路层做成可靠的链路层有哪些优点和缺点.答：功能：链路管理、帧定界、透明传输、差错控制。
可靠的链路层的优点和缺点取决于所应用的环境：对于干扰严重的信道，可靠的链路层可以将重传围约束在局部链路，防止全网络的传输效率受损；对于优质信道，采用可靠的链路层会增大资源开销，影响传输效率。
3-03网络适配器的作用是什么?网络适配器工作在哪一层?答：网络适配器（即网卡）是用来实现数据链路层和物理层这两层协议的硬件和软件。
网络适配器工作在TCP/IP协议中的网络接口层（OSI中的数据链里层和物理层）。
3-04 数据链路层的三个基本问题(帧定界、透明传输和差错检测)为什么都必须加以解决？答：帧定界是分组交换的必然要求；透明传输避免消息符号与帧定界符号相混淆；差错检测防止有差错的无效数据帧浪费后续路由上的传输和处理资源。
3-05 如果在数据链路层不进行帧定界，会发生什么问题？答：无法区分分组与分组，无法确定分组的控制域和数据域，无法将差错更正的围限定在确切的局部。
3-06PPP协议的主要特点是什么？为什么PPP不使用帧的编号？PPP适用于什么情况？为什么PPP协议不能使数据链路层实现可靠传输？答：简单，提供不可靠的数据报服务；检错，无纠错不使用序号和确认机制。
计算机网络故障诊断与排除(第2版) 教学课件习题答案 (全套)
3.网卡故障现象有哪些？
(
(1)上不了网
(2)在Windows 98的“网上邻居”中找不到域及服务器，但可找到其他的工作站
(3)在“网上邻居”中浏览时经常只能找到本机的机器名，但无法通过网络查找到其他的计算机
(4)安装网卡后，开机速度比以前慢
(5)网卡已正常工作，但不能和外界进行通信
(6)即插即用的网卡和计算机的其他设备发生资源冲突,计算机不会现提示
(2)网络故障自动报警，具有自动通知的手段，包括寻呼机、手机、电子邮件等方法。
(3)根据网络故障的危害程度将报警指示分级管理，系统根据故障级别做出不同反应。
)
12.简述在部件基础上进行故障定位的3个步骤。
(
(1)确定该问题的实际性质
(2)隔离该问题的原因
(3)解决该问题
)
13.网络诊断硬件工具有哪些？
(
(1)交换机的端口；
(2)端口协商和自环问题；
(3)设备兼容问题；
(4)VLAN问题；
(5)管理问题；
(6)其他问题。
)
6.交换机故障一般可以分为哪两大类?
(
交换机故障一般可以分为硬件故障和软件故障两大类。
)
7.交换机故障排除原则是什么?
(
(1)由远到近
(2)由外而内
(3)由软到硬
(4)先易后难
)
(
●确定网络的故障点，排除故障，恢复网络的正常运行；
●发现网络中故障点的原因，改善优化网络的性能；
●观察网络的运行状况，及时预测网络通信质量。
)
7.简述故障诊断的步骤.
(1)确定故障的具体现象，分析造成这种故障现象的原因。
(2)收集需要的用于帮助隔离可能故障原因的信息。
数据链路层技术的故障诊断与修复指南(三)
数据链路层技术的故障诊断与修复指南引言：数据链路层是计算机网络中负责传输数据的一层，它负责将网络层传递下来的数据划分成帧，并在物理媒体上完成数据的传输。
然而，在日常的网络使用中，我们时常会遭遇到数据链路层的故障，出现传输错误或连接中断的情况。
本文旨在探讨数据链路层故障的常见原因、诊断方法和相应的修复指南。
1. 故障原因的分析数据链路层故障的原因多种多样，接下来我们将依次分析几个常见的故障原因。
物理介质故障物理介质故障是导致数据链路层问题的常见原因之一。
例如，网络电缆的损坏、断开或连接不良都可能导致数据链路层的故障。
此外，网络设备中网卡或接口的故障也可能引发数据链路层问题。
网络拥塞网络拥塞是指在网络中存在过多的数据流量，超过了网络设备处理的能力。
当网络拥塞时，数据链路层可能会出现延迟或丢包的情况，从而导致传输错误。
协议不匹配当不同的设备使用不同的协议或协议版本时，数据链路层的通信可能会出现问题。
协议不匹配可能导致数据传输的格式错误，数据无法正确解读。
2. 故障诊断方法当出现数据链路层故障时，我们需要通过有效的诊断方法来确定问题的根源，接下来将介绍几种常用的诊断方法。
使用网络诊断工具网络诊断工具可以帮助我们迅速定位故障，例如PING命令可以测试网络的连通性。
如果PING命令无法得到响应，说明存在物理连接问题或网络设备故障。
检查物理连接对于物理介质故障，我们需要检查连接线缆是否完好，连接是否稳定。
尝试更换线缆或连接端口，如果问题仍然存在，可能是网卡或接口的故障。
重启网络设备有时候，网络设备可能因为一些未知原因而出现故障。
在此情况下，可以尝试重启设备，例如路由器、交换机或网络适配器。
重启设备后，故障可能会得到修复。
3. 故障修复指南经过诊断确定故障根源后，我们需要采取相应的措施来修复问题，以下是一些常见故障的修复指南。
检查和修复物理连接对于物理介质故障，我们需要检查网络设备之间的物理连接是否正常。
如发现连接不良或连接线缆损坏，进行修复或更换。
数据链路层技术的调试与故障排除方法(一)
数据链路层技术的调试与故障排除方法在现代通信领域中，数据链路层被广泛应用于网络通信中，起着传输、控制和管理数据的重要作用。
然而，尽管数据链路层技术非常成熟，但在实际应用中仍然难免会出现各种故障和问题。
本文将重点讨论数据链路层技术的调试与故障排除方法，帮助读者更好地理解并应对可能出现的问题。
一、物理层相关问题的排除在进行数据链路层问题排查之前，首先需要确认物理层的工作正常。
如果物理层存在故障，数据链路层的问题很可能是由此引起的。
常见的物理层问题包括信号损耗、线缆故障等。
为了确认物理层的正常工作，可以采取以下方法：1.检查线缆连接是否牢固。
有时线缆可能松脱，导致信号无法正常传输。
可以通过重新插拔线缆来解决这个问题。
2.使用专业设备测试信号强度。
可以使用专业的物理层测试仪器来检测信号强度和质量，判断是否存在信号损耗问题。
3.更换线缆进行测试。
如果确认存在线缆故障，可以尝试更换一条新的线缆，看是否能够解决问题。
二、链路层技术参数的调试当确认物理层正常后，接下来需要检查数据链路层的技术参数是否设置正确。
下面是一些常见的参数问题和排查方法：1.确认MTU设置是否正确。
MTU是最大传输单元，如果设置不正确，可能导致数据丢失或分段问题。
可以使用命令行工具或配置文件检查和修改MTU值。
2.检查MAC地址设置是否正确。
MAC地址是网络设备的唯一标识，如果设置错误，可能导致通信问题。
可以使用ifconfig命令来查看和修改MAC地址。
3.检查速率和双工模式设置是否匹配。
在网络设备连接时，速率和双工模式必须匹配，否则会出现通信问题。
可以在设备配置中查看和修改这些参数。
三、协议相关问题的解决数据链路层使用的协议是网络通信的基础，因此协议相关的问题也经常出现。
以下是一些常见的协议问题和解决方法：1.检查协议配置是否正确。
网络设备通常会配置多种协议，如果配置不正确，可能导致通信失败。
可以使用配置文件或管理界面来查看和修改协议配置。
计算机网络技术基础(第2版)段标课后习题答案
计算机网络技术基础(第2版)段标课后习题答案计算机网络技术基础(第2版)段标课后习题答案第一章介绍本章主要介绍了计算机网络的基本概念和发展历程。
计算机网络作为现代信息技术的基石，已经广泛应用于各行各业。
文章将从网络概述、网络分类和网络拓扑结构等方面进行论述。
1.1 计算机网络概述计算机网络是指将多台独立的计算机通过传输线路连接起来，共享资源、信息和服务的系统。
它具有快速高效、方便灵活、可靠安全等特点。
1.2 计算机网络分类计算机网络按照规模和使用范围可以分为广域网、局域网和城域网。
广域网覆盖范围最广，局域网覆盖范围最小，而城域网则介于两者之间。
1.3 计算机网络拓扑结构计算机网络的拓扑结构包括总线型、星型、环型和网状型。
不同的拓扑结构适用于不同的网络规模和传输需求。
第二章物理层本章主要介绍了计算机网络的物理层，包括数据通信基础、物理层设备和传输介质等内容。
物理层是计算机网络的基础，其主要任务是实现比特流从发送端到接收端的可靠传输。
2.1 数据通信基础数据通信包括数据的传输方式、传输的基本单位和信道的分类等内容。
信道分为有线信道和无线信道，有线信道包括双绞线、同轴电缆和光纤等。
2.2 物理层设备物理层设备包括中继器、集线器、网卡和调制解调器等。
中继器用于信号的放大和整形，集线器用于将多个计算机连接到一个局域网上。
2.3 传输介质传输介质是指数据传输的媒介，包括有线传输介质和无线传输介质。
有线传输介质包括双绞线、同轴电缆和光纤，而无线传输介质包括无线电波和红外线等。
第三章数据链路层本章主要介绍了计算机网络的数据链路层，包括帧的概念、数据链路层的流量控制和差错控制等内容。
数据链路层负责实现可靠的数据传输和共享传输介质。
3.1 帧的概念帧是数据链路层传输的基本单位，它包括起始标志、帧头、帧数据和帧尾等部分。
帧的概念对于数据链路层的传输是非常重要的。
3.2 数据链路层的流量控制数据链路层的流量控制可以通过停止等待协议、滑动窗口协议和选择重传协议等实现。
第3章 数据链路层故障诊断与排除(习题)ok2016-12
第3章数据链路层故障诊断与排除习题1.数据链路层的故障主要是哪些设备的故障?(数据链路层的故障主要是网卡、网桥和交换机设备的故障。
)2. 网卡的故障主要有哪两类?(软故障和硬故障。
硬故障即硬件本身损坏，一般来说需要更换硬件。
软故障即指网卡硬件本身并没有坏，通过升级软件或修改设置仍然可以正常使用。
网卡的软故障，主要包括网卡被误禁用、驱动程序未正确安装、网卡与系统中其他设备在中断或I/O地址上有冲突、网卡所设中断与自身中断不同、网络协议未安装以及病毒影响等。
)3.网卡故障现象有哪些？((1) 上不了网(2) 在“网上邻居”中找不到域及服务器，但可找到其他的工作站(3) 在“网上邻居”中浏览时经常只能找到本机的机器名，但无法通过网络查找到其他的计算机(4) 安装网卡后，开机速度比以前慢(5) 网卡已正常工作，但不能和外界进行通信(6) 即插即用的网卡和计算机的其他设备发生资源冲突, 计算机不会现提示(7) 网卡出现无反应的现象(8)网卡的信号指示灯不亮)4.网桥常见的故障有哪些？((1) 吞吐量不足的问题(2) 数据帧丢失(3) 网桥不工作(4) 网桥信号指示灯不亮计算机网络故障诊断与排除48 (5) 网桥数据能通，但有丢包现象(6) 网桥LINK 指示灯灯不亮(7) 所有指示灯显示正常，但数据ping 不通)5. 交换机的问题主要有哪几个方面?((1) 交换机的端口；(2) 端口协商和自环问题；(3 ) 设备兼容问题；(4) VLAN 问题；(5) 管理问题；(6) 其他问题。
)6.交换机故障一般可以分为哪两大类?(交换机故障一般可以分为硬件故障和软件故障两大类。
)7. 交换机故障排除原则是什么?((1) 由远到近(2) 由外而内(3) 由软到硬(4) 先易后难)8. 交换机子系统的故障有哪些？((1) 电源子系统的故障(2) 散热子系统的故障排除(3) 处理器和接口子系统的故障(4) 交换机的 LED 橙色故障(5) 交换机处于ROMmon 提示状态的故障)9.交换机工作和使用的故障现象有哪些？((1) 工作站连接到交换机上的端口后，无法Ping 通局域网内其它电脑(2) 交换机连接的所有电脑都不能正常与网内其它电脑通讯(3) 网管功能的交换机的某个端口变得非常缓慢第3章 数据链路层故障诊断与排除49 (4) 电脑通过交换机和其他电脑相连在同一网段，但是却ping 不通(5) 所有客户端计算机都是用交换机接入的,其中一台计算机不能上网(6) 交换机内所有交换机用户都能相互之间访问但是不能连接上联网络(7) 网内计算机的传输速度慢(8) 连通性故障(9) 交换机环路,所有端口指示灯亮着，但不闪烁)习题1. 数据链路层的故障主要是哪些设备的故障?2. 网卡的故障主要有哪两类?3. 网卡 故障现象有哪些？4. 网桥常见的故障有哪些？5. 交换机的问题主要有哪几个方面?6. 交换机故障一般可以分为哪两大类?7. 交换机故障排除原则是什么?8. 交换机子系统的故障有哪些？9. 交换机工作和使用的故障现象有哪些？。
计算机网络故障诊断与排除第3讲：数据链路层故障诊断与排除
老的网卡上用的都是分离元件，性能不稳定且设置复杂， 兼容性差，且主要是采用逐帧处理技术，这种工作方式 大大降低了系统的性能。针对这些缺点，后来进行了多 方面的改进。例外如，提高了集成度，网卡的稳定性有 所增强；采用了标准软件接口；传送方面采用了多帧处 理技术，即多帧缓冲技术。发送数据时，网卡在发送前 一帧的同时可以接收CPU发来的下一帧数据。同样，网 卡在接收端口传来数据的同时，即可向内存发送上一帧 数据，但必须是整帧整帧地发送或接收数据，并非完全 意义上的并行处理。
最新网卡采用ASIC和最先进的元件，大大提高了能和 集成度。另外，成本也降低了许多。用网卡驱动软件优 化传输操作时序，使管道任务的重叠达到最大，延时达 到最小。从而得到真正并行机制，使性能平均提高了 40%。在并行机制中，传送和接收是可叠加的流水过程， 不再是从前的逐帧处理。在发送数据时，不等整帧装入 网卡缓冲区即可开始向网络发送数据。在接收时，不等 整帧进入网上缓冲区即可开始向系统内存发送数据。
(2) 网卡采用共享内存方式，即CPU使用MOV指令直接对内存和网 卡缓冲区寻址。接收数据时数据帧先进入网卡缓冲区，ISR发出 内存读写请求，CPU响应后将数据从网卡送至系统内存。
(3) 网卡采用DMA方式，ISR通过CPU对DMA控制器编程，DMA控 制器一般在系统板上，有的网卡也内置DMA控制器。DMA控制 器收到ISR请求后，向主CPU发出总线HOLD请求，获CPU应答 后即向LAN发出DMA应答并接管总线，同时开始网卡缓冲区与 内存之间的数据传输。
一般的网卡占用主机的资源较多，对主CPU的依赖较大， 而智能型网卡拥有自己的CPU，可大大增加LAN带宽， 同时有独立的I/O子系统，将通道处理移至独立的自身 处理器上。
100Mbps和1000Mbps高速以太网是由当今最为 流行的10Mbps以太网发展而来的，其保留了 CSMA/CD协议，从而使得10、100、1000Mbps 以太网在带宽上可以方便地连接起来，不需要 协议转换。100Mbps和1000Mbps以太网传输速 率比传统的10Mbps以太网提高了10～100倍，理 论上数据吞吐量可达80Mbps～8000Mbps。
常见计算机网络故障排除技巧
常见计算机网络故障排除技巧第一章：物理层故障排除技巧1. 网线连接问题：检查网线是否插好，是否存在松动或损坏。
2. 网络设备电源问题：检查路由器、交换机等网络设备的电源是否正常供电。
3. 网络接口故障：检查网卡是否受损或驱动是否正确安装。
第二章：链路层故障排除技巧1. MAC地址冲突：检查网络设备是否有相同的MAC地址，通过更改MAC地址解决冲突问题。
2. ARP缓存问题：清除ARP缓存，解决由于ARP缓存失效导致的通信故障。
3. 网络设备配置问题：检查网卡、交换机等设备的配置是否正确，确保设备能够正常通信。
第三章：网络层故障排除技巧1. IP地址冲突：检查网络中是否存在相同的IP地址，通过更改IP地址解决冲突问题。
2. 路由配置问题：检查路由器的路由表和路由配置，确保数据能够正确传输。
3. 防火墙问题：检查防火墙的配置，确保允许需要通过的网络流量。
第四章：传输层故障排除技巧1. 端口占用问题：检查端口是否被其他程序占用，更改端口或关闭占用端口的程序。
2. 应用层协议问题：检查使用的应用程序是否有错误的协议配置，确保协议与服务器或客户端匹配。
3. 超时设置问题：调整传输层的超时设置，确保在网络延迟或丢包的情况下仍能正确传输数据。
第五章：应用层故障排除技巧1. 域名解析问题：检查域名解析是否正确，通过使用正确的DNS服务器或手动修改hosts文件解决问题。
2. 服务器配置问题：检查服务器的配置文件，确保配置正确。
3. 客户端配置问题：检查客户端的配置文件，确保与服务器的配置相匹配。
第六章：安全性故障排除技巧1. 病毒、恶意软件检查：使用安全软件进行系统病毒和恶意软件扫描，清除潜在的威胁。
2. 非法访问问题：检查网络安全设备的配置，确保防止未经授权的访问。
第七章：远程访问故障排除技巧1. 网络配置问题：检查网络配置，确保远程访问所需的端口未被阻止或被占用。
2. 防火墙设置问题：检查防火墙配置，确保允许远程访问。
计算机网络试题第三章数据链路层
学而不思则惘，思而不学则殆第三章数据链路层一、选择题1、数据在传输过程出现差错的主要原因是（A）A. 突发错B. 计算错C. CRC错D. 随机错2、PPP协议是哪一层的协议？（B）A. 物理层B. 数据链路层C. 网络层D. 高层3、控制相邻两个结点间链路上的流量的工作在（A）完成。
A. 链路层B. 物理层C. 网络层D. 运输层4、在OSI参与模型的各层中，（B）的数据传送单位是帧。
A．物理层B．数据链路层C．网络层D．运输层6、网桥是在（A）上实现不同网络的互连设备。
A.数据链路层B.网络层C.对话层D.物理层7、局域网的协议结构（B）。
A.包括物理层、数据链路层和网络层B.包括物理层、LLC子层和MAC子层C.只有LLC子层和MAC子层D.只有物理层18、10Base-T以太网中，以下说法不对的是：(C)A．10指的是传输速率为10Mbps B．Base指的是基带传输C．T指的是以太网D．10Base-T 是以太网的一种配置9、以太网是下面哪一种协议的实现（C）：A. 802.1B. 802.2C. 802.3D. 802.410、Ethernet采用的媒体访问控制方式为（A）A.CSMA/CDB.令牌环C.令牌总线D.无竞争协议11、若网络形状是由站点和连接站点的链路组成的一个闭合环，则称这种拓扑结构为(C)A.星形拓扑B.总线拓扑C.环形拓扑D.树形拓扑12、对于基带CSMA/CD而言，为了确保发送站点在传输时能检测到可能存在的冲突，数据帧的传输时延至少要等于信号传播时延的(C)A.1倍B. 2倍C.4倍D. 2.5倍13、以太网采用的发送策略是(C)A.站点可随时发送，仅在发送后检测冲突B.站点在发送前需侦听信道，只在信道空闲时发送C.站点采用带冲突检测的CSMA协议进行发送D.站点在获得令牌后发送14、在不同网络之间实现数据帧的存储转发，并在数据链路层进行协议转换的网络互连器称为(B)A.转换器B.路由器C.网桥D.中继器15、100Base-T使用哪一种传输介质（C）A. 同轴电缆B. 光纤C. 双绞线D. 红外线16、IEEE 802 规定了OSI模型的哪一层？BA.数据链路和网络层B.物理和数据链路层C.物理层D.数据链路层17、要控制网络上的广播风暴，可以采用哪个手段？AA.用路由器将网络分段B.用网桥将网络分段C.将网络转接成10BaseTD.用网络分析仪跟踪正在发送广播信息的计算18、就交换技术而言，局域网中的以太网采用的是（A）A.分组交换技术B.电路交换技术C.报文交换技术D.分组交换与电路交换结合技术19、交换机工作在哪一层（A）A.数据链路层B.物理层C.网络层D.传输层20、一个快速以太网交换机的端口速率为100Mbit/s，若该端口可以支持全双工传输数据，那么该端口实际的传输带宽为（B）。
电信公司网络故障处理手册
电信公司网络故障处理手册第一章网络故障处理概述 (2)1.1 故障处理流程 (2)1.2 故障分类及等级 (3)第二章故障报告与响应 (3)2.1 故障报告接收 (3)2.2 故障等级判定 (4)2.3 响应时间规定 (4)第三章网络故障诊断 (4)3.1 故障现象分析 (4)3.2 故障原因排查 (5)3.3 故障诊断工具使用 (5)第四章网络设备故障处理 (6)4.1 交换设备故障处理 (6)4.2 路由器故障处理 (6)4.3 光传输设备故障处理 (7)第五章传输线路故障处理 (7)5.1 传输线路故障分类 (7)5.2 传输线路故障排查 (7)5.3 传输线路故障处理 (8)第六章业务平台故障处理 (9)6.1 业务平台故障分类 (9)6.2 业务平台故障排查 (9)6.3 业务平台故障处理 (9)第七章客户终端故障处理 (10)7.1 客户终端故障分类 (10)7.2 客户终端故障排查 (10)7.3 客户终端故障处理 (11)第八章网络安全故障处理 (11)8.1 网络攻击类型 (11)8.2 网络安全故障排查 (12)8.3 网络安全故障处理 (13)第九章网络优化与调整 (13)9.1 网络优化策略 (13)9.1.1 业务需求分析 (13)9.1.2 关键功能指标 (13)9.1.3 优化策略制定 (14)9.2 网络优化实施 (14)9.2.1 前期准备 (14)9.2.2 优化方案实施 (14)9.2.3 优化效果评估 (14)9.3 网络调整原则 (14)9.3.1 稳定性原则 (14)9.3.2 可扩展性原则 (14)9.3.3 经济性原则 (14)9.3.4 用户满意度原则 (14)第十章故障处理案例分析 (15)10.1 典型故障案例分析 (15)10.1.1 硬件故障案例分析 (15)10.1.2 软件故障案例分析 (15)10.2 故障处理经验总结 (16)第十一章故障处理培训与考核 (16)11.1 培训内容与方法 (16)11.1.1 培训内容 (16)11.1.2 培训方法 (16)11.2 考核标准与流程 (16)11.2.1 考核标准 (16)11.2.2 考核流程 (17)第十二章故障处理制度与规范 (17)12.1 故障处理制度 (17)12.1.1 目的 (17)12.1.2 故障分类 (17)12.1.3 故障处理流程 (18)12.1.4 故障处理时限 (18)12.2 故障处理规范 (18)12.2.1 故障报告规范 (18)12.2.2 故障处理记录规范 (19)12.2.3 故障处理沟通规范 (19)12.3 故障处理应急预案 (19)12.3.1 应急预案的制定 (19)12.3.2 应急预案的启动 (19)12.3.3 应急预案的执行 (19)12.3.4 应急预案的总结与改进 (19)第一章网络故障处理概述1.1 故障处理流程网络故障处理是网络工程师日常工作中的一环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两台 MSR20-21设备使用 E1方式互联，中间封装 PPP协议。 开始时，通信正常，但是有一天突然不通了。 通过 Console口登录路由器后查看，发现路由器共有两个接 口封装 PPP，一个是 S1/0:0，另一个是 S2/0:0，出问题的口 是S2/0:0，且两个接口的配置相同。 试着对 S2/0:0口进行 shutdown和undo shutdown操作，没有 变化。
由器的链路层虽然在刚开始是UP状态，但过一 分钟左右又会变为DOWN状态 。
20
PPP案例三（ 2）
�
排障过程
� 在MSR路由器上打开PPP报文调试信息，发现有
不可识别的报文输入，发出的CONFREQ报文没 有收到回应。
� 怀疑物理线路有问题，进行远端环回操作，发现
本端发出的报文能够经物理线路返回，说明物理 线路无问题。
ppp命令
� 以前网络正常但近期突然发生故障，要与现场工
程人员多沟通。
16
PPP案例二（ 1）
PPP PAP MSR
�
现象描述
� MSR路由器与某公司路由器之间启用PPP，使用
PAP方式进行验证，PPP协商不通。
� MSR路由器做被验证方，配置ppp
pap local-user xxx password simple xxx。该公司路由器做验证 方，配置user xxx password 0 xxx 。
�
�
LCP问题分析
�
执行命令 display interface ，如显示 LCP协议未进入 OPENED 状态，可考虑为 LCP的问题； 打开 debugging ppp all查看报文收发的具体信息。
11
�
PPP协议故障排除的一般步骤（ 2）
�
验证问题分析
�
使用 display interface命令查看接口信息，如显示 LCP协议进入 OPENED状态，而 IPCP依然为 Initial状态；或者 LCP变为 OPENED状态后又很快重新开始协商，可考虑为验证的问题。 通过 debugging ppp all查看提示信息。
�
�
3
目录
� 链路层协议相关物理层故障排除 � PPP协议故障排除 � VLAN协议故障排除 � STP协议故障排除
PPP协议故障排除
�
PPP协议概述 PPP协议常见故障及排除方 法 PPP协议典型案例分析
�
�
5
PPP协议概述
�
PPP协议是提供在点到点链路上传递、封装网络 层数据包的一种数据链路层协议。 PPP主要由两类协议组成：
FAIL
Network
7
PPP协议常见故障（ 1）
�
物理接口参数设置不当导致PPP 链路故障。 常见的参数包括：
� 时钟选择（clock） � 时钟反转（invert
receive-clock、invert transmit-
clock）
� 同异步模式选择（physical-mode） � 波特率设置
课程目标
学习完本课程，您应该能够：
� 回顾链路层常见链路类型、协议，回顾物理 层故障排除方法 � 了解 PPP协议常见故障类型，掌握 PPP协议 故障排查方法 � 了解 VLAN协议常见故障类型，掌握 VLAN 协 议故障排查方法 � 了解 STP/RSTP/MSTP协议常见故障类型， 掌握 STP协议常见故障排查方法
�
建议和总结
� 有些字符（如数字0和字母O）比较相近，查看
配置不太容易看得出来。此时，可以在确保不对 网络造成危害的前提下重新配置。
19
PPP案例三（ 1）
S1/0 MSR
� 现象描述
� MSR 路由器与某公司路由器使用同步串口连接，
两端都使用缺省配置。
� MSR 路由器的链路层协议不能UP，另外一台路
� 怀疑对端路由器有故障，但在本地用另一台某公
司路由器与其互连，链路层协议能够UP 。
� 查看某公司路由器相关文档，发现其串口的缺省
链路层协议是HDLC。修改其成PPP后，故障解 决
21
PPP案例三（ 3）
� 原因分析
� 因为双方的链路层协议不同，所以MSR 路由器的链
路层协议不能UP。而在另一台路由器上，因为封 装了HDLC协议，所以刚开始时协议是UP的。但接 口发出的KEEPALVE报文得不到回应，最后导致协 议DOWN。
- 收发报文的魔术字相同；
� 传输线路误码率高
- 收发报文CRC错误 �
如果一方为非标设备，双方PPP 协商项不兼 容，可能会导致协商不通过
� 查看ppp调试信息可以看到是哪些项协商不通过
9
PPP协议常见故障（ 3）
�
PPP参数配置错误会导致PPP链路故障
� PPP验证配置 � MP配置 � PPP协商参数配置
� 观察端口的流量，发现端口的input 和output报文
15
PPP案例一（ 3）
� 排障过程
� 联系运营商人员，得知前几天进行过网络改造，
使中间的传输设备产生了自环。经过调整，问题 解决。
� 建议和总结
� 善于使用display
interface serial和debugging
24
VLAN协议概述
�
VLAN与端口的关系
�
Trunk端口：这种端口可以属于多个 VLAN，或者说这种端口 可以传送多个 VLAN的数据帧。从这种端口发送出去的数据帧 都包含有 VLAN标签（缺省 VLAN ID 的数据帧除外）；从这种 端口接收到的报文，如果已经有 VLAN标签，则直接转发；如 果没有 VLAN标签，则加上带有缺省 VLAN ID 的VLAN标签。 这种端口一般用于连接交换机或路由器。 Hybrid端口：这种端口可以属于多个 VLAN。但是与 Trunk端 口不同的是它所传送的数据帧，可以包含 VLAN标签也可以不 包含 VLAN标签；而 Trunk端口则必须包含 VLAN标签（缺省 VLAN ID的数据帧除外）。其发送数据帧时根据配置信息进行 判断是否加上 VLAN标签；接收数据帧时和 Trunk端口相同。 这种端口一般用于连接交换机或路由器。
�
�
14
PPP案例一（ 2）
�
排障过程
� 查看接口指示灯亮，与对端网管人员确认物理层
参数正确
� 用display � 用display
interface serial 2/0:0命令观察端口状 态发现LCP协商未通过 interface serial 2/0:0命令查看端口发 现端口下有回环提示：loopback is detected 周期性的每次增加20个
�
�
IPCP问题分析
�
使用 display interface命令查看接口信息，如显示 LCP协议进入 OPENED状态，而 IPCP处于 REQ_SEND或 ACK_RCVD，并观察 PPP报文有大量的 IPCP报文收发，说明路由器 IPCP协商有问题。 检查 IP地址配置
�
�
其他问题分析
�
如LCP、IPCP均已进入 OPENED状态，可考虑路由的原因
常见链路类型、链路层协议
� 以太网（ VLAN、STP） � 串行链路（ PPP、HDLC、FR） � cPOS/E1链路（ PPP） � MSTP、RPR、DWDM等
2
相关物理层故障排除
�
以太网链路常见的过度冲突、干扰、异常帧以及性 能问题等常见故障，需要从帧格式、接口工作方式、 速率匹配以及相应的端口计数查看等方面入手分析。 串行链路不通的问题除了排查线缆外，还需要从接 口工作方式、时钟选择、波特率设置等方面入手分 析。 而cPOS/E1链路同样需要考虑帧格式、时钟、等问 题，同时还需要考虑CRC、开销字段、加扰等的设 置。
17
PPP案例二（ 2）
�
排障过程
�
首先查看接口指示灯亮，查看两端端口配置，物理层参数配置 正确。说明物理层正常 通过 display interface命令查看接口状态，发现 LCP协商通过， 但IPCP为 Initial状态，且 LCP状态不稳定，不断的进行重协商。 由于未配置验证前通信正常，增加验证配置后出现故障， 基本 判定是验证的问题 打开 PPP报文调试信息，发现是由于用户名口令错误，验证失 败导致 PPP协商不过。 使用 display current-configuration查看配置信息，发现两端的 用户名和口令是一致的。 因提示密码错误，所以怀疑是配置有误，于是在路由器上重新 配置用户名和密码。之后正常。
12
PPP协议相关的故障诊断命令
�
display controller e1 display interface serial debugging ppp display ppp mp
�
�
�
13
PPP案例一（ 1）
S1/0:0 S2/0:0
�
现象描述
�
�
故障常表现为：
� 只有发出的报文，而没有接收到的报文 ； � 大量的接收错误（input
errors）
8
PPP协议常见故障（ 2）
�
传输线路问题导致PPP 链路故障
� 传输线路不通
- 只有发出的报文，而没有接收到的报文； - 线路自环后，收不到自己发出的报文
� 传输线路有自环
�
�
链路控制协议族 (LCP)，主要用于建立，拆除和监控 PPP数 据链路 网络控制协议族 (NCP)，主要用于协商在该数据链路上所传 输的数据包的格式与类型。
�
�
