关于T接线路保护配置问题的阐述
电网220kV的T接线路继电保护配置与运行研究
电网220kV的T接线路继电保护配置与运行研究【摘要】电力资源是目前紧缺的重要资源，保证供电稳定关系到国家的稳定发展。
当前不同能源的发电厂快速建设规模增大，传统的链式接线方案已经不能够满足供电的需求，在条件允许的情况下可以选择T接线路方案。
这种新的接线方式与传统链式相比有着一定的优势，可以占用较少土地资源的情况下节约投资，而且便于产权划分和计费管理，但受到保护配置问题的制约长期以来没有得到广泛的应用。
本文根据保护配置的具体问题，提出可行性方案，探讨T接的方式接入系统的保护配置问题，为日后的发电厂接入系统提供了借鉴。
【关键词】220kV电网；T接线路保护；配置运行前言国家电网公司在《城市电力网规划设计导则》中提出了电网发展的目标方向，即优化电网配置、全面提高电网建设水平，加大技术资金投入力度，使我国的城市电网建设水平处于世界前列，满足各地区经济社会发展的需要，为电力产业进一步发展创造良好的条件。
城市电网是建设电力系统的核心部分，是保证城市建设发展运行的基础设施。
目前我国的大部分城市采用的是双链接线方式，这种方式占地面积大，工程建设周期长、投入大，而T型接线在建设方面拥有着明显的优势，现阶段根据不同地区的基本特点T接线路的电网工程正在逐步建设中。
1 220kV线路T接方式优势分析1.1 便于运行管理一般不同的变电站会由不同的部门单位负责，需要紧密的协同合作，T接线路可以将部分分配给不同部门管理。
管理方式简单明了，有利于信息的交换与合作。
若采用传统的链式方案会给综合管理带来困难。
1.2 方便系统建设T接方案线路每个运行部分产权设置清晰，就需要对管理的界点作出划分，划分时需要考虑到各管理部门的具体环境因素，操作过程复杂，管理难度大，很容易出现纠纷。
在供电计费管理时，界限不清晰会导致管理混乱影响供电质量，T接方案能够便于设置计量点。
1.3 减少电网建设投资线路投资是电网建设的主要投资方面，T接方案线路建设线路长度小于链式方案，另外T接方案的220kV出线间隔明显占地少于链式建设方案，节约了土地资源。
110kVT型接线保护的应用
110kVT型接线保护的应用【摘要】本文着重介绍了国电南自PSL 621UT型线路保护测控装置的工作原理，并深入探讨了在巨化集团公司110kV系统T型一次接线系统改造工程中的实际应用，通过多年的实际运行，该保护装置工作稳定，性能上完全符合要求，为T型接线这一特殊电气接线方式的保护配置提供了宝贵的经验。
【关键词】110kV；T型接线；保护装置；应用1.应用背景巨化集团公司热电厂#9机组为135MW机组，原一次系统接线方式为110kV 升压变电所为单母线接线，经110kV双回出线接至巨化总变变电所。
此次改造方式是将一次接线系统中的其中一回110kV出线在热电侧并接一路接至市高新园区中宁一侧负荷，从而形成T型接线系统。
针对这种特殊的接线方式，必须选择合适的线路保护装置予以配套。
而由国电南京自动化股份有限公司生产的PSL 621UT型线路保护测控装置主要用作中性点直接接地的110kV电压等级T 型接线的输电线路，该装置继承了110kV输电线路的主、后备保护功能，完全符合本次一次系统接线方式改变后继电保护匹配的需要。
2.保护的配置PSL 621UT保护装置是以光纤电流差动保护为主保护，适用于三端输电线路，即T型接线输电线路。
后备保护设有三段式相间、接地距离保护，四段式零序电流方向保护等。
保护装置三相跳闸出口，具有三相一次自动重合闸功能，可根据需要实现非同期、检同期、检无压等方式的重合闸。
装置自带跳合闸操作回路和双母线交流电压切换回路。
3.纵差保护的原理及应用3.1 三端保护连接方式PSL 621UT保护装置的CPU插件提供两组光纤通道接口，用来实现线路三端的通信功能。
通常将本侧的“通道1”与对侧1的“通道2”相连接，本侧的“通道2”与对侧2的“通道1”相连接后，三端的连接方式具有唯一确定性，并且对每一侧来说连接方式都是一致的（即交叉连接方式），这样便于进行管理和问题分析。
3.2 采样同步PSL 621UT线路保护装置采用软、硬件相结合同步采样方式。
核电站机组侧T区保护配置方案的探讨
核电站机组侧T区保护配置方案的探讨摘要由于核电站500kV开关站机组侧的T区跨度增大，如仍采用常规的T 区保护，则保护用电流互感器及电流、控制和信号回路的二次电缆选择困难，保护动作的可靠性将无法保证。
针对上述问题，本文提出了三种保护配置的方案，并对各方案的优劣进行了比对，希望能为类似问题的解决提供可供参考和借鉴的案例。
关键词T区保护配置短线光差1 问题的引入T区指的是在核电站中采用3/2接线方式的500kV开关站内，串内中、边断路器侧和串外进出线侧的三只电流互感器差动保护范围形成的区域。
T区保护主要用来反映T区范围内的各种短路故障，它实际上就是一个三侧差动保护，但在进出线侧的隔离开关拉开后将自动转换为两侧差动保护，此时与短引线保护的范围和功能完全一致。
与主变和母线等差动保护类似，T区保护也要取各侧或支路的电流之和作为差电流来判别短路故障在区内还是区外。
但在机组规划数量4台以上的大型核电站内，由于发电机、主变压器与500kV开关站相距较远，T区的跨度增大，造成T区保护电流、电压、控制和信号回路的二次连接电缆长度不断增加。
如仍采用常规的T区保护，其电流二次回路负载增大，超过10%误差的极限，将直接对保护的性能造成影响，而且通过长距离二次电缆传输跳闸和保护开入等重要的信号，不仅易造成信号的衰减，而且信号本身也更容易受到外部强电磁场的干扰。
因此必须要对大跨度T区的保护方案进行重新研究和设计。
图1 T区保护示意图2 大T区保护的三种设计方案该问题是核电站工程设计中遇到的、急需解决的问题，因此必须选择比较成熟的技术方案并采用可靠性较高的产品予以解决。
我们如果把大跨度的T区看作一条短线路的话，就可以采用目前已经比较成熟的光纤电流差动保护装置来构建保护方案。
在产品选择上，我们采用了在国内应用较多的南瑞继保公司的RCS-900系列的产品。
在方案设计上，又可分为下面的三种。
2.1 第一种方案采用短线光差保护RCS-931N5LV，它是由微机实现的数字式线路成套快速保护装置，特别适用于电厂电缆出线的主保护及后备保护，包括以分相电流差动和零序电流差动为主体的快速主保护，由三段方向相过流和一段定时限零序过流及一段反时限零序过流构成后备保护。

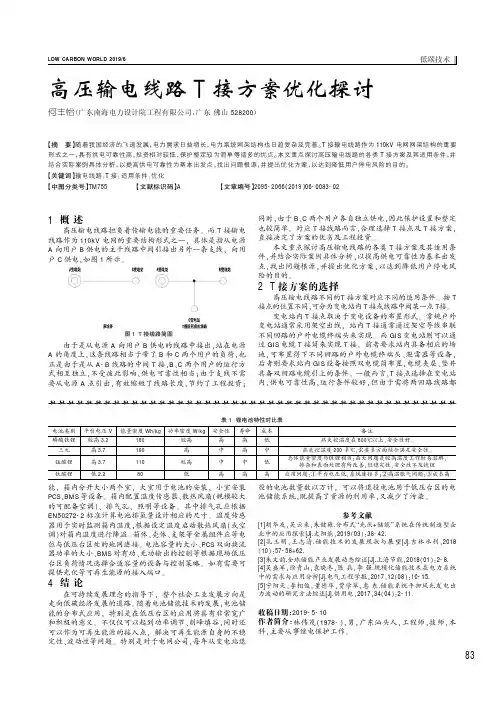

高压输电线路T接方案优化探讨
能,箱内分开大小两个室,大室用于电池的安装,小室安装PCS 、BMS 等设备。
箱内配置温度传感器、散热风扇(规模较大的可配备空调)、排气孔、照明等设备。
其中排气孔应根据EN50272-2标准计算电池排氢量设计相应的尺寸。
温度传感器用于实时监测箱内温度,根据设定温度启动散热风扇(或空调)对箱内温度进行降温。
箱体、壳体、支架等金属组件应等电位与低压台区处的地网连接。
电池容量的大小、PCS 双向换流器功率的大小、BMS 对有功、无功输出的控制等根据现场低压台区负荷情况选择合适容量的设备与控制策略。
如有需要可提供光伏等可再生能源的接入端口。
4结论在可持续发展理念的指导下,整个社会工业发展方向是走向低碳经济发展的道路。
随着电池储能技术的发展,电池储能的分布式应用,特别是在低压台区的应用将具有非常宽广和积极的意义。
不仅仅可以起到功率调节、削峰填谷,同时还可以作为可再生能源的接入点,解决可再生能源自身的不稳定性、波动性等问题。
特别是对于电网公司,每年从变电站退役的电池数量数以万计,可以将退役电池用于低压台区的电池储能系统,既提高了资源的利用率,又减少了污染。
参考文献[1]胡华友,吴云来,朱健雍.分布式“光伏+储能”系统在传统制造型企业中的应用探索[J].太阳能,2019(03):38-42.[2]孔玉明,王志清.储能技术的发展现状与展望[J].吉林水利,2018(10):57-58+62.[3]朱文韵.全球储能产业发展动态综述[J].上海节能,2018(01):2-8.[4]吴盛军,徐青山,袁晓冬,陈兵,李强.规模化储能技术在电力系统中的需求与应用分析[J].电气工程学报,2017,12(08):10-15.[5]宁阳天,李相俊,董德华,贾学翠,惠东.储能系统平抑风光发电出力波动的研究方法综述[J].供用电,2017,34(04):2-11.收稿日期：2019-5-10作者简介：林伟茂(1978-),男,广东汕头人,工程师,技师,本科,主要从事继电保护工作。
关于T接线路差动保护应用的特殊问题探讨
M Im
In
N
K1
It
S
It
图 2 区内故障电流流出示意图
Fig.2 Outside fault current flow diagram
如图 1、图 2 所示，T 接点靠近 M 侧母线，S、 N 侧无电源，S 与 N 侧线路有联络线 L2 且 MN 线 路较长，当 N 侧门口 K1 点发生故障时，S 端的流 出电流 It 将近 Im 的 50%；区内故障时电流的流出影 响了差动保护的灵敏度，严重时可能引起保护的拒
⎧⎪
∆I M0
+
∆I N0
+
∆I S0
> K (∆ 1
I M0
+∆
I N0
+∆
I ) S0
(3)
⎨ ⎪⎩
∆I + ∆I + ∆I > I
M
N
S
Set
式中：I 、I 、I 为三侧的零序电流分量，I 为
M0
N0
S0
set
雷振锋，等 关于 T 接线路差动保护应用的特殊问题探讨
- 59 -
许继研制开发的 WXH-813A/T 装置充分考虑 T
接线路的特殊问题，满足了 T 接线路各种故障的灵
敏度及可靠性问题。
2.1 三端差动保护的配置方案 WXH-813A/T 差动保护包括增量差动、稳态量
差动、零序差动。
增量差动保护消除了负荷电流分量的影响，灵
敏度高，动作速度快。动作方程如式(1),动作特性如
从 侧
N 保 CHA 护 CHB
从 侧
S
N
CHA 保 主
护 CHB
侧
S
保 CHA 护 CHB 保 CHA 护 CHB
关于T接线路保护配置问题的阐述
关于T接线路保护配置问题的阐述作者：胡雪艳来源：《科技创新导报》2012年第19期摘要:从110kV T接线路入手,分析T接线路对保护配置的影响,结合绍兴电网结构特点及中纺变,立新变和双梅变改造具体情况阐述了T接线路保护配置问题的解决。
关键词:T接线路光纤电流差动保护短路故障中图分类号:TM77 文献标识码:A 文章编号:1674-098x(2012)07(a)-0079-01随着社会经济的迅猛发展,使用户对供电的需求量大量增加。
由于供电半径和供电走廊等的限制,同时为了节省设备投资,为保证供电,就近T接引出线路或降压变压器,这在35kV、110kV系统中越来越多见,导致了许多三端甚至四端线路。
这些线路最长的为30km,最短的为几百米。
这种现状,使得传统的中低压保护配置产生较大困难。
为解决上述问题,设计院对110kV 中立1109线保护配置进行设计。
1 T接线路对保护配置的影响1.1 对单侧供电的电源线路的影响对无T接的供电线路,电源侧距离保护第一段(零秒动作)只能保护线路全长的80%。
而对T 接线路来说,电源侧保护第一段定值应按照同时躲开本线路末端和躲过T接支路末端故障整定。
若T接点距电源侧保护越近,保护第一段定值就越小,零秒速动保护本线路的范围就越短;若按线路全长的80%整定,则电源侧I段保护将伸入至分支变压器内部,当变压器发生内部故障时,线路距离保护I段与变压器差动保护同时动作,失去了保护的选择性。
目前线路全线保护一般为保护第二段,其动作时间为0.4～1s之间,不能做到全线速切故障。
由此引起的常见现象是:当系统上有故障时,电网供电质量急剧下降,导致电网上一些对供电质量要求高的用户不能正常供电。
1.2 对双侧供电的电源线路的影响双侧供电的线路,两侧都要分别装设一套带方向的三段式电流保护,其方向元件的电压应接入高一电压级回路,且很容易受系统运行方式改变、变压器投停的影响。
其次,对于T接线上电厂线路,电厂内的保护时间因受电网时间级差紧张的影响而很难配置。
“T”接线三端口光纤差动保护的调试精品文档5页
“T”接线三端口光纤差动保护的调试1 引言T接的线路可以节省一次设备成本，但是对于T接线的保护整定非常困难，尤其是各端都有电源的距离保护和零序保护更加难以整定，但光差保护完全不用考虑各种复杂的整定情况，只用将各端的保护电流传送到两端，然后三侧各自计算差动电流，逻辑简单，保护速度快，可靠性高。
尤其是当部分光纤通道断裂时，保护依然能够可靠的动作，但是，三端口的光差保护在联调时特别麻烦，需要三侧同时进行，而且调试结果复杂，不易整理和维护，因此，本论文以联调的困难为出发点，系统的对三端口保护联调进行分析，由于厂家的不同，各个厂家的保护装置都由不同的动作逻辑以及同步方式，本文主要以南自保护为例来说明。
2 通道的连接对于T接线的光差线路保护有三个端口，为了便于区分，通常将三段分别称为本侧、对侧1、对侧2，每个端口均有两组通道，这两组通道实现三端的通讯，一般情况下本侧的通道1和对侧1的通道2相连接，本侧的通道2和对侧2的通道1相连接，对侧1的通道1和对侧2的通道2相连接，这种方式连接后具有唯一性，当然，我们也可以采用别的连接方式，但是这种方式比较易于问题的分析和管理，如图1：3运行方式转换3.1 一侧投入两端运行压板当三端口保护的其中一端投入两端运行压板时，保护认为是误投入，此时保护逻辑仍按三段运行方式来处理。
3.2 两侧投入两端运行压板当其中两端投入两端运行压板时，各侧装置中均显示为两侧运行压板投入，自动退出三段运行方式，两端运行方式的逻辑和常规两侧差动保护的逻辑一样。
3.3 三侧投入两端运行压板如果三端都投入两端运行压板时，此时各端的保护装置会报运行方式错误的报文，但在逻辑方面会先满足两端运行的方式，如当本侧线投入两端运行压板，接着先将对侧1投入两端运行压板，后再将对侧2投入两端运行压板，那么，保护会判断为本侧与对侧1的两端运行方式。
反过来就会判为本侧与对侧1的两端运行方式。
4 “T”接线光差保护的联调4.1 一侧合位联调及现象4.1.1 对侧1和对侧2均不加电压本侧断路器在合位，对侧1和对侧2的断路器在分位，这种状态相当于对两侧充电，无论本侧是否加电压本侧模拟内部瞬时性故障时，在本侧差动保护单跳单重，对侧1和对侧2由于已经在跳位，所以无论差动保护动作还是不动都没有关系，因为各个厂家都有自己不同的处理方式，南自和四方的处理方式就是保护没有任何反应，但是许继的差动保护也会动作。
T接线路差动保护分析
Ｔ接线路差动保护分析
马 凯
（ 常州供 电公司 ， 苏 常 州 ２ ３ ０ ） 江 １０ ０
摘
要： 介绍 了 Ｔ接线路及其特 点， 并从负荷 电流与故障 电流 的角度 分析 了 Ｔ接 线路发生故障与正常运行时 的电流情况 。介绍 了多种 Ｔ接
一
、
Ｔ接线 的主 要特 点 ：
（） 般应 用 于 １０ Ｖ及 以下 电压 等级 线 路 。 １一 １ｋ （） 出 的线路 距 离一 般较 短 。 ２接
值： 否则 ， 启动 同步过 程 ， 到满足 同步 条件 为止 。 直 运 行 过程 中 ， 若从 机一 与 从机 二之 间通 道 发 生故 障 ， 时在线 同 路 上发 生各 种故 障 ， 分相 差动 保护 仍 然 能动作 ： 主机 与 任～ 从机 若
之 间通道 发 生故 障 ， 置 自动 切换 主从 机 ， 装 如主 机 与从 机 一之 间 的 （） 出 的线 路有 可能 是 临时 的 ， ３接 且线 路某 一 端可 能 随 时退 出 通道 发 生 故 障 ， 主机 自动 切换 为 从机 一 ， 机 一 切换 为 从机 二 ， 从 原 运 行 。继 电保 护应 同时适 用于 三端 及 两端 运行 情况 。 来 的从 机二 切换 为 主机 ，此 时形成 从机 一 与 从机 二之 间 通道 异 常 接 出线路 的负 荷 电流 ，至少 有 一端 为 电流流 入 （ 设 为 Ｍ 不妨 的 状态 ， 道 异 常灯 亮 ， 机 的通 道 异 常 灯不 亮 ， 机 的差 动 保护 通 主 主 端 ） 且 至少 有 一端 为 电流 流 出 （ 为 Ｎ端 ） 则 另～ 端 （ ， 设 ， Ｋ端 ） 能 可 不退 出， 线路 故 障时 ， 主机 发 出 内部跳 闸 信号 使 ２个 从机 跳 闸 。故 为流 入 ， 也可 能 为流 出 。 故障 分量 则 全为 流 向故障 点 。 据 负荷 电 根 在 Ｔ接线 路上 ， 意 ２ 装 置之 间通 道异 常 ， 任 个 差动 保 护不 会退 出 。 流 与 故障 电流 的 大小 方 向不 同 ， 以得 出结论 如表 １ 示 。 可 所 为 了监视 通道 ， 置 设有通 道 异常 灯 当通道 由于各 种 原 因 ， 装
500kv变电站接线T区短引线保护设计解析
前言变电站对电力的生产和分配起到了举足轻重的作用，学习和了解变电所的结构和运行对电力资源的可持续发展垫下了基础。
随着经济的快速发展，我国电力需求迅速增长，由于产业结构调整和居民生活水平的提高，第三产业和居民生活用电比重上升，制冷制热负荷大幅度增加，使得电网规模不断扩大，高电压、大机组、长距离输电、电网互联的趋势，使电网结构越来越复杂。
近年来，变电所开始采用微机型继电保护装置、微机型故障录波器、微机监控和微机远动装置。
这些装置尽管功能不一样，其硬件配置却大体相同，除微机系统本身以外，无非是对各种模拟量的数据采集以及I/O回路，并且装置所采集的量和要控制的对象还有许多是共同的，因而显得设备重复，互联复杂。
人们自然提出这样一个问题，是否应该从全局出发来考虑全微机化的变电站二次部分的优化设计，提高变电站的可控性，更多的采用远方集中控制、操作、反事故措施等，提高劳动生产率，减少人为误操作的可能，提高运行可靠性，这就是变电站综合自动化的来历。
500 kV变电所是生产工艺系统严密、土建结构复杂、施工难度较大的工业建筑。
电力工业的发展,单机容量的增大、总容量在百万千瓦以上变电所的建立促使变电所建筑结构和设计不断地改进和发展。
变电所结构的改进、新型建材的采用、施工装备的更新、施工方法的改进、代管理的运用、队伍素质的提高、使风电厂土建施工技术及施工组织水平也相应地随之不断提高。
我选择设计本课题，是对自己已学知识的整理和进一步的理解、认识，学习和掌握变电所继电保护设计的基本方法培养独立分析和解决问题的工作能力及实际工程设计的基本技能。
随着国内买方电力市场的出现和城市建设的不断发展，城市用电负荷日益增长，对供电的品质和可靠性的要求也越来越高;一些重要或敏感的负荷，即使是短时停电，也会造成重大的经济损失或不良的政治影响。
因此，在要求配电网络的运行和管理更加可靠、合理、高效的同时，实现城市电网负荷的不停电转移，有着重要的现实意义。
电网220kV的T接线路继电保护配置与运行研究
电网220kV的T接线路继电保护配置与运行研究电网220kV的T接线路继电保护配置与运行研究【摘要】电力资源是目前紧缺的重要资源，保证供电稳定关系到国家的稳定发展。
当前不同能源的发电厂快速建设规模增大，传统的链式接线方案已经不能够满足供电的需求，在条件允许的情况下可以选择T接线路方案。
这种新的接线方式与传统链式相比有着一定的优势，可以占用较少土地资源的情况下节约投资，而且便于产权划分和计费管理，但受到保护配置问题的制约长期以来没有得到广泛的应用。
本文根据保护配置的具体问题，提出可行性方案，探讨T接的方式接入系统的保护配置问题，为日后的发电厂接入系统提供了借鉴。
【关键词】220kV电网；T接线路保护；配置运行前言国家电网公司在《城市电力网规划设计导则》中提出了电网发展的目标方向，即优化电网配置、全面提高电网建设水平，加大技术资金投入力度，使我国的城市电网建设水平处于世界前列，满足各地区经济社会发展的需要，为电力产业进一步发展创造良好的条件。
城市电网是建设电力系统的核心部分，是保证城市建设发展运行的基础设施。
目前我国的大部分城市采用的是双链接线方式，这种方式占地面积大，工程建设周期长、投入大，而T型接线在建设方面拥有着明显的优势，现阶段根据不同地区的基本特点T接线路的电网工程正在逐步建设中。
1 220kV线路T接方式优势分析1.1 便于运行管理一般不同的变电站会由不同的部门单位负责，需要紧密的协同合作，T接线路可以将部分分配给不同部门管理。
管理方式简单明了，有利于信息的交换与合作。
若采用传统的链式方案会给综合管理带来困难。
1.2 方便系统建设T接方案线路每个运行部分产权设置清晰，就需要对管理的界点作出划分，划分时需要考虑到各管理部门的具体环境因素，操作过程复杂，管理难度大，很容易出现纠纷。
在供电计费管理时，界限不清晰会导致管理混乱影响供电质量，T接方案能够便于设置计量点。
1.3 减少电网建设投资线路投资是电网建设的主要投资方面，T接方案线路建设线路长度小于链式方案，另外T接方案的220kV出线间隔明显占地少于链式建设方案，节约了土地资源。
发电厂220kV线路以T接方式接入系统保护配置方案的分析和应用
发电厂220kV线路以T接方式接入系统保护配置方案的分析和应用摘要：电力紧缺，引发了新一轮的新能源发电上网的热潮，随着新能源发电厂的日益增多，发电厂是否仍以目前通用的链式方案接入系统是一个值得考虑的问题：T接的方式接入系统与链式接入系统相比，具有投资少、节约土地资源、管理界面清晰等优点，但长期以来，因保护配置问题被一票否决。
本文以一个风电场接入系统为例，解决了T接的方式接入系统的保护配置问题，使这一方式在技术上变得可行，为日后的发电厂接入系统提供了借鉴，如能加以推广应用，可大大节省工程投资。
关键词：电力方案应用1 工程实例2012年6月～8月期间，中冶赛迪工程技术股份有限公司和广西金宇电力开发有限公司联合编制了UPC广西桂林全州县六字界风电场项目接入系统方案专题研究报告。
报告中统筹考虑了广西桂林全州县的六字界、白竹、黄花岭、白宝4个风电场接入系统的方案，该4个风电场的装机容量均为49.5MW，其中六字界和白竹共用一个升压站，黄花岭和白宝共用一个升压站。
从可靠性、经济性、可实施性等各方面考虑，拟采用1回220kV线路将4个风电场汇集接入220kV 塘坪变电站，可考虑采用链接方案和T接方案。
方案如下：1）链接方案：六字界升压站采用220kV线路接入黄花岭升压站的220kV母线，再通过黄花岭～塘坪220kV线路接入系统。
详见附图01。
2）T接方案：建设六字界～塘坪220kV线路和黄花岭T接六字界～塘坪220kV线路，实现4个风电场均通过1回220kV线路接入系统。
详见附图02。
T接方案较链接方案投资少约800万元。
主要因为采用T接方案时，黄花岭升压站的220kV侧采用线路变压器组接线，而如果采用链接方案，黄花岭升压站的220kV侧需采用单母线接线。
由于整个南方电网的220kV系统还未有过220kV线路采用T接方式的工程实例和运行经验，对保护配置要求也相对较高，且4个风电场均地处重冰区（覆冰厚度30mm～40mm），由于送出线路位于重冰区，T接方案的保护配置（两套三端光差保护装置）不能满足《Q/CSG 11011- 2012南方电网220kV线路保护技术规范》中“5.2.5 重冰区线路的保护宜采用双通道，并至少有一套保护能适应应急通道”的要求，最后还是推荐了采用链接的方式来整合4个风电场的接入。
T接线路差动保护的应用_安建锋
第36卷第21期电力系统保护与控制V ol.36 No.21 2008年11月1日 Power System Protection and Control Nov. 1, 2008T接线路差动保护的应用安建锋（绍兴电力设备成套公司，浙江 绍兴 312000）摘要：首先介绍了绍兴地区T接线路的应用情况以及T接线路应用传统保护所遇到的技术困难，提出并建议基于光纤通道的电流差动保护是最适合T接线路的保护。
着重分析了绍兴局开发的一种专用于T接线路的光纤电流差动保护装置的实际应用情况，并通过T接线路发生的一个实际的内部故障，对比了常规保护配置和多端差动保护的动作性能，结果表明多端电流差动保护非常适用T接线路，充分展示了其性能的优越性。
关键词: T端线路； 电流差动保护Application of multi-terminal lines current differential protectionAN Jian-feng（Shaoxing Electric Equipment Set Co., Shaoxing 312000,China）Abstract: The reality of wide application of T-connection lines around Shaoxing area and the technology difficulties which electrical engineers have to meet resulting from configuring conventional protection relays are introduced. The paper presents the current differential protection scheme based on optical fiber channels, which is the best solution for T-connection lines. Several current differential protection devices developed by Shaoxing utilities are installed on T-connection lines of local electrical system. The field running experience presents that the kind of device is very suitable for T-connection lines. The excellent performance is obviously identified through comparing operation behavior during a real internal fault between the presented protection and the conventional protection installed on the same lines.Key words: T-tap line; line differential protection中图分类号：TM77 文献标识码： A 文章编号： 1674-3415(2008)21-0093-040 引言所谓的“T接”线路即是在一条输电线上支接出另一条输电线，并且在支接点处不设置断路器。
尧舜站T接濮会线三端光纤差动保护应用的特殊问题探讨
尧舜站T接濮会线三端光纤差动保护应用的特殊问题探讨摘要:T接线路在110kV电压等级应用越来越广泛,T接线路面临区域内故障电流流出、区外故障CT容易饱和、三端运行2端运行方式切换等特殊问题。
本文根据濮阳110kV尧舜站T接濮会线的三端线路都比较短的特点,配置了三端光纤差动保护,结合南京南瑞继保电气有限公司RCS-943TM装置介绍了适用于T接线路的三端差动保护的原理及配置方案,并提出了与T接线路相关特殊问题的解决方案。
关键词:T型接线三端差动设计电网规模的不断扩大,网络结构的日益复杂,电力电网技术的日新月异,使T接线路在110kV线路中广泛被采用,为了进一步保证系统的安全、稳定运行及提高系统供电可靠性,三端差动保护装置被广泛应用是必然趋势。
本文结合我公司在尧舜站T接濮会线工程中配置了南京南瑞继保电气有限公司RCS-943TM装置和工程特点,详细论述三端差动保护的原理及配置原则。
1 工程情况介绍濮阳220kV变电站濮会出线(濮阳220kV变电站到会盟110kV变电站)总长度大概3km。
濮阳220kV变电站侧一次设备包含I母、II母母线隔离刀闸,出线隔离刀闸,开关以及CT。
会盟110kV变电站侧一次设备包含母线隔离刀闸、进线隔离刀闸、开关以及CT。
现需要在濮会出线中间T接一条到尧舜110kV变电站出线,向尧舜110kV变电站供电。
2 工程中存在问题及解决方案2.1 工程现状尧舜110kV变电站侧进线(濮会３)一次侧设备包含进线隔离刀闸,未配置进线CT和开关。
濮会线和濮会3T线路均无光缆。
2.2 保护配置因为线路较短,根据保护配置要求,需选用光纤差动保护,来确保在线路发生故障时能快速切除故障,在下一级故障时,不会无选择性跳闸,扩大事故面积,但T接以后,因接线形式、线路参数、需要保护的范围等均发生了变化,原来的保护已不再满足实际的需要,针对目前这一状况,必须使用T接短线路的三端光纤保护。
2.3 解决方案濮会1、濮会2两端均有CT,濮会3端无CT,因此需在濮会3处加装一组CT。
