结构施工图识读1答案及2
(完整版)基础结构施工图的识读
——基础施工说明。对桩基础，了解桩类型（预制桩、灌注桩）、沉桩方法 检测方法等。
如何识图基础详图？
看基础平面详图
——了解基础平面形状，大小尺寸，平面定位（与轴线关系）； ——了解基础上部结构（柱）断面尺寸及配筋； ——了解基础底板配筋。
看基础剖面详图
——了解基础埋置深度（顶面、地面标高）； ——了解基础台阶的宽度和高度； ——了解上部结构（柱）断面尺寸及配筋构造； ——了解基础底板钢筋布置。
水平投影图 ——基础布置图
基础布置图表达了什么内容？
4.基础梁配筋图（平法） 3.桩的位置（对桩基础）
1.基础类型—桩基础 5.结构构件统计表
2.各基础位置（构件定位） 6.基础（桩基）施工要求
基础详图表达了什筋）图
3.基础施工要求
如何识图基础布置图？
现浇柱 现浇梁
现浇基础底板
相关知识链接——箱型基础？
7. 箱型基础
一种常用于高层建筑的基 础。既充分利用了地下空 间，又减轻了地基的“附 加应力”（补偿式基础） ，可用于天然地基，也可 用于桩基（称为“桩箱” ）具有沉降量小、整体性 好等特点。
相关知识链接——桩基础？
8. 桩基础
一种用于软弱土层地区的基础。利用嵌于土层中的桩（钢筋混 凝土、素混凝土、型钢或木材等），将上部结构传来荷载通过 桩身及桩尖传递给桩身侧面的土层和桩尖硬土层，解决了扩展 基础底面积不能满足地基土承载力要求的问题。
看基础平面布置
——了解基础类型：独立基础、桩基础、条形基础柱、桩基础等； ——了解每个基础的平面位置（与定位轴线间相对关系）； ——了解每类基础的平面大小、形状； ——了解基础梁的平面位置、断面大小、配筋（平法）； ——对桩基础，了解每根桩的平面定位（与横、综轴线的关系）。
混凝土结构施工图识读项目一
尺寸标记
尺寸标记对施工图中的构造元素 进行精确测量和定位，确保施工 的准确性。
材料标识
施工图中的材料标识指示施工过 程中使用的不同材料类型和规格。
施工图的尺寸和比例
混凝土结构施工图通常使用比例尺来表示绘制的图纸与实际结构尺寸之间的 比例关系。
施工图的构造和布局
1
图纸构造
施工图通常由平面图、剖面图、细部图等组成，以显示不同视角和细节。
尺寸错误
仔细检查尺寸标记，避免尺寸错误，以免影响施 工质量。
缺失信息
检查施工图是否涵盖了所有必要的信息，如材料 规格、施工要求等。
符号混淆
确保正确理解和使用混凝土结构施工图中的各种 符号，避免出现混淆。
布局不清晰
合理安排施工图的布局，使图纸内容易读，图形 和文本清晰。
施工图应包含清晰准确的 构造细节，确保施工过程 无误。
2 完整性
施工图需要包含所有必要 的信息和要求，以及必须 指导工人们进行施工的工 艺和方法。
3 一致性
所有施工图上的信息和图 示都应该相互一致，以避 免混淆和错误。
施工图的符号和标记
结构符号
混凝土结构施工图中使用各种符 号来表示不同的构造元素和特定 的施工方法。
2
布局原则
合理的施工图布局应注重信息的逻辑性、清晰性和易读性，以便工人能够轻松理解图纸内容。
3
符号和文本布置
施工图中的符号和文本应按一定规则布置，以确保图纸的整洁和易读性。
施工图的图例和说明
图例和说明在施工图中提供了对符号、图形和其他元素的解释，帮助读者更 好地理解图纸内容。
施工图的常见问题及解决方法
混凝土结构施工图识读项 目一
在本项目中，我们将深入探讨混凝土结构施工图的识读与理解。了解施工图 的内容、标记、尺寸和构造将帮助您更好地理解和使用混凝土结构施工图。
中级工程师 建筑工程 3-第一章-结构施工图的识读(二)
第一章-结构施工图的识读（二）第三节结构施工图的识读3、有梁楼盖平法施工图的注写方式板平面注写主要包括板块集中标注和板支座原位标注两种方式。
为方便设计表达和施工识图，规定结构平面的坐标方向为：当两向轴网正交布置时，图面从左至右为X向，从下至上为Y 向；当轴网向心布置时，切向为X向，径向为Y向。
（1）板块集中标注板类型及代号为楼面板（LB）、屋面板（WB）、悬挑板（XB）。
贯通钢筋按板块的下部和上部分部注写，B代表下部，T代表上部。
（2）板支座原位标注的内容为板支座上部非贯通纵筋和悬挑板上部受力钢筋。
板支座上部非贯通筋自支座中线向跨内的伸入长度，注写在线段的下方位置。
两侧对称时可只注写一侧，两侧不对称时两侧均需要注写其伸出长度。
4、独立基础平法施工图的注写方式独立基础平法施工图有平面注写与截面注写两种表达方式。
普通独立基础的平面注写方式可分为集中标注和原位标注。
（1）集中标注包括基础形式和编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。
5、剪力墙平法施工图的注写方式剪力墙不是一个独立的构件，而是由墙身、墙梁和墙柱共同组成的。
剪力墙构件的平面表达方式有列表注写和截面注写两种。
（1）剪力墙构件列表注写方式（代号+序号）①墙柱编号由墙柱类型代号和序号组成，其墙柱的类型有约束边缘构件（YBZ）、构造边缘构件（GBZ）、非边缘暗柱（AZ）和扶壁柱（FBZ）。
②墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中钢筋的排数注写在括号内，表达形式为Q××（×排）。
③墙梁编号由墙梁类型代号和序号组成，墙梁类型有连梁（LL）、暗梁（AL）和边框梁（BKL）三类。
6、现浇混凝土板式楼梯平法施工图的注写方式（1）平面注写方式平面注写方式，系在楼梯平面布置图上注写截面尺寸和配筋具体数值的方式来表达楼梯施工图。

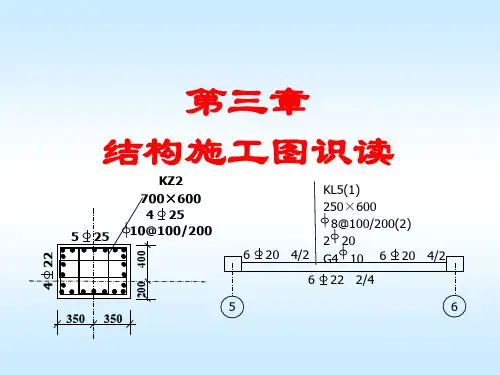

结构施工图识读(2)
总根数：N=2+28+25×3=105根
配料单
钢筋 规格 间距 编号 (mm) (mm)
(mm)
钢筋 形状
断料 每件 总 总长 长度 根数 根数 (m) (mm)
1900 6 6
总重
(t)
备注
① ②
Φ25
150 150
识读P10页施工图并回答完成下列问题：
1、图中左侧结构层高表有何用途？ 2、图中建筑的结构形式是什么？有哪些构件？
3、为何柱子定位用b1b2, h1h2,而不是直接用b×h?
4、何为芯柱？设置有何要求？ 5、柱表有什么用途？
6、箍筋类型有哪几种？绘制类型1（6×5）的类型图及箍 筋具体的复合方式。
根据结构需要，可在某些框架柱的一定高度范围内， 在其内部的中心位置设置芯柱。芯柱截面尺寸按构造确定， 并按标准构造详图施工，设计不注；芯柱定位随框架柱走， 不需要注写其与轴线的几何关系。P46
柱 号 KZ1
标高
b×h
b1
b2
h1
h2
全部 纵筋
角 筋
b边侧 中部筋
h边侧 箍筋 箍筋 中部筋 类型号
（4）注写柱纵筋。当柱纵筋直径相同，各边根数也相同
非加密区长度=H- 加密区长度=3200-1950=1250
N=Round(1950/100)+Round(1250/200)+1=28 二层：加密区长度 =2×max(柱长边尺寸，Hn2/6，500) +Hb =2×550+500=1600 非加密区长度=H- 加密区长度=3200-1600=1600 N=Round(1600/100)+Round(1600/200)+1=25 三、四层同二层
结构施工图识读复习资料(2)
《结构施工图识读》复习资料1、剪力墙结构是指由剪力墙组成的承受竖向和水平作用的结构。
2、在平法图集11G101-1中，剪力墙梁的梁编号LL2（JC）表示2号连梁，有交叉暗撑。
剪力墙柱的编号YBZ3表示3号约束边缘构件。
3、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。
4、某楼面框架梁的集中标注中有N6B20，其中N表示是梁侧面受扭钢筋，6B20表示梁的两个侧面每边配置 3 根B20的钢筋。
5、在结构平面布置图上表示各个构件尺寸和配筋的方式，分为列表注写方式、截面注写方式和平面注写方式三种。
6、某框架梁截面尺寸300*500mm，一级抗震，该梁的箍筋加密区长度为1000mm 。
7、某框架梁截面尺寸300*500mm，三级抗震，该梁的箍筋加密区长度为750mm 。
8、在11G101-1平法图集中，梁高加腋的标注为YC1*C2，其中C1表示腋长，C2表示腋高。
9、在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距离楼面不少于500mm 。
10、柱平法施工图系在柱平面布置图上采用列表注写方式或者截面注写方式表达。
11、某楼面框架梁的集中标注中有G6A12，其中G表示是梁侧面纵向构造钢筋，6A12表示梁的两个侧面每边配置 3 根A12的钢筋。
12、某框架梁在集中标注中，注有2B22+（2B12），其中2B22为梁上部通长筋，2B12为架立筋。
13、框架柱纵向钢筋直径大于14mm时，不宜采用绑扎搭接接头。
14、抗震框架梁的底部纵筋应伸入中柱，锚固长度≥lae即可。
（×）15、当框架梁的底部钢筋在柱中满足直锚长度要求时，可以不设90°弯钩。
（√）16、梁支座负筋标注为2A16+2A18时，则2A16应为角筋，2A18应为中部筋。
（√）17、柱纵向钢筋连接接头不必相互错开，只要满足在同一截面处内的钢筋接头面积百分率不超过50%即可。
第十一讲 钢筋混凝土结构施工图识读-2
KL为框架梁代号，2为梁序号，（3A）为梁有三跨、且带有悬挑， 300×650为梁截面尺寸、水平尺寸300mm、竖向尺寸650mm。 8表示直径为8mm的Ⅰ级钢筋，加 密间距为100mm（加密区长=梁高 1.5倍）和非加密间距为200mm， （2）表示均为两肢箍。后面为两 根直径为25mm通长Ⅱ级钢筋。
6 ф25
4/2
4
4 ф 25
4ф25
1
6ф25 2/4段标注 为4 ф25
梁下部计6根ф25钢筋 中部2根下部4根
216 8＠100（2）
平面注写方式
梁上部通长筋与架立筋 梁上部通长筋或架立筋根数和直径，如2 ф25，表示梁上部有2根直径 为25通长的Ⅱ级钢筋；当同排钢筋中即有通长筋，又有架立筋时，应用加 “＋”相连如2 ф22＋(2 ф12)，其中2 ф22为通长筋， 2 ф12为架立筋。 当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋相同时，可将 梁上部与下部通长筋同时标注，中间用分号“；”隔开，分号前表示梁上 部通长筋，分号后表示下部通长筋。 当同排钢筋中即有通长筋， 又有架立筋时，应用加“＋” 相连如2 ф22＋2 ф12，其中2 ф22为通长筋， 2 ф12为架立 筋。
2 ф 25
N2 ф22
8@200
上一排纵筋为2ф25，下一排 纵筋为4ф25，全部伸入支座
6 ф 25
6 ф 25 2/4 钢筋分布见右图
6 ф 25 2/4
2－ 2
300×550 截面注写方式
梁下部纵筋的数量、等级规格，写在梁的下方，且靠近跨中。 当同排纵筋有两种直径时，用 加号“＋”将两种直径的纵筋连在 一起，放在角部的钢筋放在前面。 如2ф22/2ф25＋2ф22，表示上一排 纵筋为2ф22，下一排纵筋为2ф25 和2ф22，其中2ф25放在角部。
结构施工图识图
3.3 板的平法识读
7.4.1、板的平面表示方法 （一）坐标方向的规定 当两向轴网正交布置时，图面从左至右为X方向，从下至上为Y方向； 当轴网转折时，局部坐标方向顺轴网转折角度做相应转折； 当轴网向心布置时，切向为X方向，径向为Y方向。 （二）板块集中标注 板块集中标注的内容为：板块编号、板厚、 贯通纵筋以及当板面标 高不同时的标高高差。 对于普通楼面，两向均以一跨为一块板；对于密肋楼盖，两向主梁 （框架梁）均以一跨为一块板（非主梁密肋不计）。所有板块应逐 一编号，相同编号的板块可择其一做集中标注，其它仅注写置于圆 圈内的板编号，以及当板面标高不同时的标高高差。
3.1 柱的平法识读
3.2 梁的平法识读
梁平法施工图是在梁的结构平面布置图上，采用平面注写方式或截 面注写方式表达的梁配筋图。 7.2.1、平面注写方式 平面注写方式，系在梁平面布置图上，分别在不同编号的梁中各选 一根梁，在其上注写梁的截面尺寸和配筋的具体数值，见图7.2.1。 平面注写包括集中标注和原位标注。集中标注表达梁的通用数值， 原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁 的某部位时，则将该项数值用原位标注。使用时，原位标注取值优 先。
三、结构施工图平面整体设计方法（以下简称“平法”）。 它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置 用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、 墙等构件的“构造通用图及说明”配合使用。平法的优点是图面简 洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。 详见图集《平面整体表示方法制图规则和构造详图》（16G101）。
3d
3.5d
3.5d
6.25d
4.25d
半圆弯钩
直角弯钩
结构施工图的识读
空心板 KB 过梁 GL 槽形板 CB 连系梁 LL 折板 ZB 基础梁 JL 密肋板 MB 楼梯梁 TL
楼梯板 TB 檀条 LT
名称 基础
代号 J
设备基础 SJ
桩
ZH
柱间支撑 ZC
垂直支撑 CC
水平支撑 SC
梯
T
常用结构构件的代号
盖板或沟盖板 挡雨板或檐口 吊车安座筋
该处箍筋与集中标 注不一致？
下部筋
原位标注
通常标注支座筋、下部筋、腰筋、（截面尺 寸）
梁钢筋
箍筋肢数
板平法
板类型 楼面板 屋面板 延伸悬挑板 纯悬挑板
代号 LB WB YXB XB
序号 XX XX XX XX
板配筋
板识读
剪力墙
楼梯平法
在结构施工图中查找：
1、本工程抗震设防烈度，建筑场地类别。 2、钢筋搭接长度、锚固长度。 3、钢筋保护层厚度 4、梁、板、柱的混凝土强度等级。 5、本工程基础的类型、数量、尺寸？配筋？ 6、基底标高？基础和基础垫层的混凝土强度等级。 7、基础梁标高？截面尺寸和配筋。
柱平法
柱平法表示方式
列表注 写方式
楼层层号 楼层标高 楼层层高
截面注 写方式
柱平法
柱平法
列表注写方式
柱编号（柱号）：当柱的总高、分段截面尺寸和配筋情况均相 同，仅截面偏心距不同时，可编为一个号。
柱平法
列表注写方式
各柱段起止标高：自柱根部往上以变截面处或配筋改变处为分 界点，底层从基础顶面算起。
同标号柱只注 写一个
柱平法
柱截面原位放大图： a.柱截面尺寸标注以及 柱与轴线的关系； b.柱内全部纵筋或边筋 、角筋及箍筋。
柱平法
1.2结构施工图识读解析
3）钢筋表
图示的重点是钢筋及其配置，而不是构件的形状，为此，构件的可见轮廓线等 以细实线绘制
标准员
3. 2、标注法
1）标注钢筋的根数和直径
n Ф d 钢筋的直径 (mm) 钢筋等级直径符号 钢筋的根数 如： 4 Ф20
2）标注钢筋的种类、直径和相邻钢筋的中心距离
Ф d @ s 相邻钢筋的中心距离（mm) 相等中心距离符号 钢筋的直径 (mm) 钢筋等级直径符号 如：Ф6 @ 200
标准员
1.5结构施工图识读的正确方法是： 先看结构设计说明；再读基础平面图、基础结构详图；然后读楼层结 构平面布置图、屋面结构平面布置图；最后读构件详图、钢筋详图和 钢筋表。各种图样之间不是孤立的，应互相联系进行阅读。
识读施工图时，应熟练运用投影关系、图例符号、尺寸标注及比例，
以达到读懂整套结构施工图
1）受力筋
2.4、钢筋的弯钩
标准员
1）标准的半圆弯钩：一个弯钩需增加长度为6.25d。 例如：直径为20的钢筋弯钩长度为6.25 x 20=125mm,一般取130mm。 2）箍筋弯钩： 箍筋分为封闭式、开口式、抗扭式三种。 封闭式和开口式箍筋的弯钩的平直部分长度同半圆弯钩一样取 5d。抗扭 式箍筋弯钩的平直部分长度按设计确定，一般取10d。 钢筋弯钩形式如下图：
标准员
1.4结构施工图的绘制方法
钢筋混凝土结构构件配筋图的表示方法有三种：
一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、 配
筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。
二、梁柱表法。 它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符 号表达。此法比“详图法”要简单方便得多，手工绘图时，深受 设计人员的欢迎。其不足之处是：同类构件的许多数据需多次填写， 容易出现错漏，图纸数量多。
结构施工图识图
例3：纯悬挑板平法标注见图
精品课件
（三）板支座原位标注
板支座原位标注的内容为：板支座上部非贯通纵筋和纯悬挑板上部 受力钢筋。
板支座原位标注的钢筋，应在配置相同跨的第一跨表达（当在梁悬 挑部位单独配置时，则在原位表达）。在配置相同跨的第一跨（或 梁悬挑部位），垂直于板支座（梁或墙）绘制一段适宜长度的中粗 实线（当该筋通长设置在悬挑板或短跨板上部时，实线段应画至对 边或贯通短跨），以该线段代表支座上部非贯通纵筋；
4、板面标高高差
板面标高高差系指相对于结构层楼面标高的高差，应将其注写在括 号内，且有高差时注，无高差时不注。
5、有关说明
同一编号板块的类型、板厚和贯通纵筋均应相同，但板面标高、跨度、 平面形状以及板支座上部的非贯通纵筋可以不同，如同一编号板块的平 面形状可为矩形、多边形及其它形状等。
精品课件
板平法集中标注图
框架柱L
主梁 KL
次梁 L
悬挑梁
XL
精品课件
1.2结构施工图的绘制方法 钢筋混凝土结构构件配筋图的表示方法有三种： 一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、 配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。
二、梁柱表法。 它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字
构件埋于地下,承受建筑物的全部荷载,并传递给基础.建 筑物的上部结构形式相应地决定基础的形式。如建筑物 的上部结构为砖墙承重，就采用墙下条形基础；独立柱 基础作为柱子的基础。 基础图表示建筑物室内地面以下基础部分的平面布置及 详细构造.通常用基础平面图和基础详图表示。
基础详图主要表明基础各组成部分的具体形状、大小、 材料及基础埋深等。通常用断面图表示，并与基础平面 图中被剖切的相应代号及剖切符号一致。
建筑结构施工图平法识读项目2 梁施工图平法识读
任务 2楼层框架梁、 屋面框架梁、 非框架梁配筋构造详图
任务 2楼层框架梁、 屋面框架梁、 非框架梁配筋构造详图
任务 2楼层框架梁、 屋面框架梁、 非框架梁配筋构造详图
任务 2楼层框架梁、 屋面框架梁、 非框架梁配筋构造详图
任务 2楼层框架梁、 屋面框 井字梁构造详图详图
(一) 集中标注 梁集中标注的内容, 有五项必注值及一项选注值, 规定如下:
任务1 梁施工图的表示方法
1. 梁编号 梁编号方式见表 2-1
任务1 梁施工图的表示方法
2. 梁截面尺寸 截面尺寸的标注方法如下:
27
(1) 当梁为等截面梁时, 用 b×h 表示。 其中 b 表示梁截面宽度, h 表示梁截面高度
任务 2楼层框架梁、 屋面框架梁、 非框架梁配筋构造详图
任务 2楼层框架梁、 屋面框架梁、 非框架梁配筋构造详图
任务 2楼层框架梁、 屋面框架梁、 非框架梁配筋构造详图
任务 2楼层框架梁、 屋面框架梁、 非框架梁配筋构造详图
任务 2楼层框架梁、 屋面框架梁、 非框架梁配筋构造详图
任务 2楼层框架梁、 屋面框架梁、 非框架梁配筋构造详图
任务 3 悬挑梁、 框支梁、 井字梁构造详图详图
任务 3 悬挑梁、 框支梁、 井字梁构造详图详图
二、 框支梁的钢筋构造
在高层建筑中, 由于建筑需要大空间的使用要求, 使部分结构的竖向构件不能连续设 置, 因此需要设置转换层。 这样的结构体属于竖向抗侧力构件不连续体系。 部分不能落地的 剪 力墙和框架柱, 需要在转换层的梁上生根, 这样的梁称作转换梁, 而支承转换梁的柱称作 转换 柱, 这种用于部分框支剪力墙结构中支撑不落地剪力墙的转换梁称为框支梁 KZL, 支承 框支梁 KZL 的柱称为框支柱 KZZ。
混凝土结构工程施工思考与练习答案
《混凝土结构工程施工》思考与练习答案单元1 混凝土结构施工图的识读1.框架梁箍筋加密区的长度是多少?答：梁支座附近设箍筋加密区，一级抗震等级时，其长度不小于500 mm且不小于2hb (hb为梁截面高度)。
一级抗震等级和二至四级抗震等级时，KL、WKL的箍筋构造是类似的，区别只在于箍筋加密区的长度略有不同而已（前者为2hb，后者为1.5hb）。
2.梁通长钢筋采用搭接，在搭接区箍筋要不要加密?答：通长筋搭接区在梁支座外的ln/3以内的地方，那里是要进行箍筋加密的，且要避开次梁，ln是本跨梁净长，在有不等跨的计算时需注意取值。
3.框架梁箍筋加密区的长度是多少?答：梁支座附近设箍筋加密区，一级抗震等级时，其长度不小于500 mm且不小于2hb (hb为梁截面高度)。
一级抗震等级和二至四级抗震等级时，KL、WKL的箍筋构造是类似的，区别只在于箍筋加密区的长度略有不同而已（前者为2hb，后者为1.5hb）。
4.两道次梁交叉时箍筋如何布置?答：次梁与主梁相交处，在主梁上应按设计要求设附加箍筋；次梁与次梁相交时，也有主次之分，当设计无要求时，宜在为主的次梁上设附加箍筋，每边三箍，间距50mm。
但井字梁相交并没有主次，应在两井字梁上都应设附加箍筋（加强筋），每边三箍，间距50mm。
5.柱的箍筋加密区有哪些部位?答：（1）楼板梁上下部位的箍筋加密区；（2）箍筋加密区直到柱顶；（3）底层刚性地面上下的箍筋加密构造；（4）短柱箍筋加密构造。
6.约束边缘构件和构造边缘构件有何区别?剪力墙加强区的构件是否就是约束边缘构件?答：所有构造边缘构件翼缘部分标注的都是不确定尺寸，所以需注明阴影部分尺寸。
约束边缘构件适用于较高抗震等级剪力墙的较重要部位，其纵筋、箍筋配筋率和形状有较高的要求，需注明阴影部分尺寸。
7.什么是框支柱?什么是框支梁?框支柱和框支梁与普通框架梁、框架往构造上有何区别?答：框支梁的由来是因为建筑功能要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接。
建筑结构施工图识读(1)
施工图识读
单元2 建筑施工图识读
一、建筑总说明的识读内容 是施工图样的必要补充，主要是对图样中未能表达清楚
的内容加以详细的说明，通常包括工程概况、建筑设计的依 据、构造要求以及对施工单位的要求。
1、设计的依据性文件、批文 2、设计标高
h
1
2
施工图识读
3 、项目概况： 内容一般应包括建筑面积，占地面 积、耐火等级、设计使用年限、建筑层数和建筑 高度、屋面防水等级、地下室防水等级、抗震设 防烈度等，以及能反映建筑规模的主要技术经济 指标，如住宅的套型和套数（包括每套的建筑面 积、使用面积等）
（3）注出室内外的有关尺寸及室内楼地面的标高。
（4）表示电梯、楼梯的位置及楼梯上下行方向及
主要尺寸。
h
11
12
施工图识读
（5）表示阳台、雨篷、台阶、斜坡、烟道、通风 道、管井、消防梯、雨水管、散水、排水沟、 花池等位置及尺寸。
（6）画出室内设备，如卫生器具、水池、工作台、隔 断及重要设备的位置、形状。
（11）屋顶平面图上一般应表示出女儿墙、檐沟、 屋面坡度、分水线与雨水口、变形缝、楼梯 间、天窗、上人孔、消防梯及其他构筑物、 索引符号等。
h
13
14
施工图识读
底层平面图 h
1:100
14
15
施工图识读
其他楼层平面图包括标准层平面图和顶层平面图， 其形成与底层平面图的形成相同。
在标准层平面图上，为了简化作图，已在底层平 面图上表示过的内容不再表示。
口的位置、尺寸等内容。
在屋顶平面图上，各种构件只用图例画出，
用索引符号表示出详图的位置，用尺寸具体表示
构件在屋顶上的位置。
h
18
施工识图题库及答案
《施工识图》题库及答案一、单项选择题：（共100题，每题1分。
每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（C）A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C）A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（ D ）米。
A) 160.2 B) 17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（A ）A朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（C）为单位。
A)以米为单位 B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位1D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（ A ）A) 8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（ B ）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) 一年所剖主导风风向 D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（ A ）A)底层平面图中 B) 二层平面图中 C) 顶层平面图中 D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（ C ）A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以该层楼地面为起点 D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ）A)一个梯段的步级数 B) 该层至上一层共有的步级数C) 该层至顶层的步级数 D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（ A ）A)纵墙 B) 横墙 C) 山墙 D) 内墙13. 施工图中标注的相对标高零点±0.000是指（ C ）A)青岛附近黄海平均海平面 B) 建筑物室外地坪C) 该建筑物室内首层地面 D) 建筑物室外平台14. 计算室内使用面积的依据是（ C ）A)轴线到轴线间尺寸 B) 墙外皮到墙外皮2C) 墙内皮到墙内皮 D) 开间乘以进深15. 建筑物的层高是指（ A ）A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（ C ）A)墙的中心线 B) 墙的对称中心线C) 不一定在墙的中心线上 D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（ C ）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（ B ）A)地梁 B) 吊车梁 C) 大梁 D)吊梁19. 楼梯的踏步数与踏面数的关系是（ B ）A)踏步数= 踏面数 B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（ C ）A)竖直方向定位轴线间尺寸 B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸 D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（ A ）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（C ）A)踏步数 B) 步级数 C) 踏面数 D)踏面宽23. 建筑平面图的形成是（ A ）3A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指(C )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（C）层A)一层 B) 二层 C) 三层 D) 四层26. 施工图中总平面图常用的比例为（ C ）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为① -⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（ A ）A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图28. 施工图中的比例表示是指（ C ）A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型29. 楼梯详图的图纸包括（ A ）A)平、剖面图、详图 B) 平、剖面图 C) 平、立面图、详图 D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（ C ）A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（ B ）的垂直距离A)室内地坪到基础底部 B) 室外地坪到基础底部C) 室外地坪到垫层底面 D) ±0.000到垫层表面432. 结施中@ 是钢筋的间距代号，其含义是（ A ）A)钢筋相等中心距离 B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮 D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（ C ）A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（ C ）A)内皮尺寸 B) 中-中 C) 外皮尺寸 D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（ C ）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（ C ）A)板的代号 B) 钢筋级别代号 C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（ C ）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（ C ）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（ C ）A)板宽 B) 板高 C) 板跨 D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（B）5A)剖切位置线一侧 B) 引出线一 C) 两侧都可以 D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（ B ）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（ B ）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（ B ）A)负号 B) 扁钢、钢板代号 C) 减号 D) 数量44. 钢筋在构件中按其作用不同可分为（ B ）种类A)4种 B) 5种 C) 6种 D) 3种45. 在结构平面布置图中KB30—092表示板宽为（ B ）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（ C ）种A)二种 B) 三种 C) 四种 D) 五种47. 预应力钢筋混凝土是指（ B ）A)对钢筋预加压力 B) 对混凝土预加压力C) 对混凝土预加拉力 D) 对构件预加拉力48. 建筑平面图的常用比例为（ D ）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（ A）6A)由总体到局部 B) 由局部到总体C) 由详图到总图 D) 有设备到建筑50.图纸上尺寸线应采用（ B ）A)粗实线 B) 细实线 C) 点划线 D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（ C ）种。
项目2 作业1(施工图识读)
模块二项目2 作业1（施工图识读）(副本)题目：23 总分：100一. 单选题(共4题)（DAAA）一般而言，下列哪种基础属于深基础（）。
4分难A.柱下独立基础B.柱下独立基础C.筏形基础D.桩基础一般而言，柱下独立基础中应配置的钢筋有（）。
4分一般A.受力纵筋B.抗剪箍筋C.温度钢筋D.抗扭钢筋解析:关于柱下独立基础中的钢筋，下列说法正确的是（）。
4分难A.应在基础底部纵横两个方向配置受力钢筋B.应在基础底部受力较大的一个方向配置受力钢筋，另一个方向可不再配置钢筋C.应在基础顶部纵横两个方向配置受力钢筋D.应在基础长边的方向配置受力钢筋，另一个方向可不再配置钢筋解析:关于独立普通阶形基础的编号，下列表达正确的是（）。
3分简单A.DJjB.DJpC.DJzD.DJ解析:二. 多选题(共14题)基础的分类方式很多，按基础的形式分，主要有（）。
5分一般A.深基础B.条形基础C.独立基础D.联合基础解析:独立基础主要用于柱下，承受上部结构柱传递过来的荷载，形状一般呈（）。
5分一般A.条形B.箱形C.阶梯形D.锥形（坡形）解析:下列选项属于联合基础的有（）。
5分一般A.柱下条形基础与柱下十字交叉基础B.梁板式筏形基础C.平板式筏形基础D.箱形基础解析:关于浅基础，下列说法正确的是（）。
5分一般A.基础埋深不大于5mB.基础埋深不大于9mC.基础埋深小于基础宽度的4倍D.基础埋深小于基础宽度的9倍解析:组成桩基础的主要部分包括（）。
5分难A.桩B.承台C.梁D.板解析:独立基础的截面注写方式，又可分为（）。
5分一般A.截面标注B.列表注写C.原位标注D.集中标注解析:普通独立柱基础底部配筋表达为：B：X：c18@180，Y：c16@150，其含义为（）。
5分难A.B：表示基础底部配筋B.X：c18@180，表示基础底部X方向配置间距180、直径18的三级钢C.Y：c16@150，表示基础底部Y方向配置间距150、直径16的三级钢D.钢筋排布的X方向、Y方向应在图纸标注解析:普通独立基础的集中标注中，必注内容包括（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
读图题1. 根据所给钢筋混凝土梁L1构件详图填空。
（1）钢筋混凝土梁梁宽为250 mm，梁高为700 mm。
（2）梁的跨中下部配置6根受力钢筋，其中下面一排配置钢筋为；上面一排钢筋配置为。
（3）弯起钢筋编号为② ，规格为。
（4）次梁轴线距离支座2630 mm，次梁之间轴线跨度2740 mm。
（5）梁的跨中部分配置箍筋为Φ8@200 ；梁近支座1150mm范围内箍筋加密，为
Φ8@100 。
（6）梁的总长为8480 mm，净跨为8000 mm。
（7）弯起钢筋编号为② ，规格为，在支座处按45度方向弯起，上部平弯点的位置离支座边缘距离50 mm。
（8）梁的跨中上部配置架立筋为② 。
（9）梁端加密区的箍筋编号及规格为②Φ8@100 ，跨中非加密区的箍筋编号及规格为②Φ8@200 。
（10）次梁两侧各附加 3 道加密箍筋，编号为11 。
1. （单选）结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（ ）
A 砌体结构
B 框架结构
C 板墙结构
D 空间结构 2．（多选）钢筋混凝土结构结施图包括（ ）
A 、结构设计总说明
B 、基础平面布置图及基础详图
C 、框架柱、剪力墙平面布置图及配筋详图
D 、各层梁平法施工图、各层板结构平面图 3.（多选）以下属于钢筋混凝土承重构件的有（ ）
A 、楼梯
B 、门窗
C 、基础
D 、梁 4. （单选）钢筋混凝土构件中的钢筋的保护层是指（ ）
A 钢筋的内皮至构件表面
B 钢筋的中心至构件表面
C 钢筋的外皮至构件表面
D 钢筋的内皮至构件内皮
5. 识读结构设计说明
（1）柱内主筋保护层厚度为 ，板内主筋保护层厚度为
（2）构造柱一般设置在哪些位置？
读图题1. 画出钢筋混凝土的1-1、2-2断面图。
5
8@200
1 18
3
1
2 16
3-3
5
4
3
2
1
1
1
22
3
3
8@200
2、阅读以下梁的截面图，由该截面注写内容，可得出什么信息，请详细回答出来。
（自己总结）
3、绘制墙柱平法施工图中KZ1和KZ2的截面注写方式。
