直流电源EMI滤波器的设计原则、网络结构、参数选择
EMI滤波器的设计原理
EMI滤波器的设计原理首先，要了解EMI滤波器的设计原理，我们需要了解电磁干扰的基本特性。
电磁干扰是指在电路中传输的电流和电压信号中引入噪声或干扰的现象。
电磁干扰可以分为传导干扰和辐射干扰两种类型。
传导干扰是指电磁干扰通过导线或电路板上的传输线传播的干扰信号，而辐射干扰则是指干扰信号通过电路中的元器件辐射到周围环境中。
为了抑制电磁干扰，EMI滤波器利用传输线理论来设计。
传输线理论是一种用于描述电磁波在导线或电缆中传播的理论。
根据传输线理论，电磁波在导线中的传播会受到电感和电容的影响。
因此，通过选择合适的电感和电容器，并将它们组合成适当的电路结构，可以实现对电磁干扰的滤波作用。
1.频率响应：根据电磁干扰的频率范围选择合适的滤波器类型。
常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
2.阻抗匹配：为了最大限度地抑制电磁干扰，滤波器需要具有与干扰信号源或受干扰设备之间的阻抗匹配。
阻抗匹配可以减少信号的反射和传输损耗。
3.电感和电容的选择：根据频率响应和阻抗匹配的要求选择合适的电感和电容器。
电感和电容器的数值越大，滤波器对干扰信号的抑制效果越好。
4.滤波网络的结构：根据具体的应用需求确定滤波器的电路结构。
常见的滤波器结构包括Pi型滤波器、T型滤波器、L型滤波器等。
在实际设计中，需要进行电路仿真和实验测试来评估滤波器的性能。
通过调整电感和电容的数值、调整滤波器的结构等方式，可以进一步优化滤波器的性能。
总结起来，EMI滤波器的设计原理是基于电磁干扰的特性和传输线理论，通过选择合适的电感和电容器，并将它们组合成适当的电路结构，来实现对电磁干扰的滤波作用。
在实际设计中，需要考虑频率响应、阻抗匹配、电感和电容器的选择以及滤波网络的结构等因素，通过电路仿真和实验测试来评估滤波器的性能并进行优化。
直流电源EMI滤波器的设计
直流电源EMI滤波器的设计直流电源EMI滤波器的设计原则、网络结构、参数选择1 设计原则-满足最大阻抗失配插入损耗要尽可能增大，即尽可能增大信号的反射。
设电源的输出阻抗和与之端接的滤波器的输人阻抗分别为ZO和ZI，根据信号传输理论，当ZO≠ZI时，在滤波器的输入端口会发生反射，反射系数p＝(ZO－ZI)/(ZO＋ZI)显然，ZO与ZI相差越大，p便越大，端口产生的反射越大，EMI信号就越难通过。
所以，滤波器输入端口应与电源的输出端口处于失配状态，使EMI信号产生反射。
同理，滤波器输出端口应与负载处于失配状态，使EMI信号产生反射。
即滤波器的设什应遵循下列原则：源内阻是高阻的，则滤波器输人阻抗就应该是低阻的，反之亦然。
负载是高阻的，则滤波器输出阻抗就应该是低阻的，反之亦然。
对于EMI信号，电感是高阻的，电容是低阻的，所以，电源EMI滤波器与源或负载的端接应遵循下列原则：如果源内阻或负载是阻性或感性的，与之端接的滤波器接口就应该是容性的。
如果源内阻或负载是容性的，与之端接的滤波器接口就应该是感性的。
2 EMI滤波器的网络结构EMI信号包括共模干扰信号CM 和差模干扰信号DM，CM 和DM 的分布如图1所示。
它可用来指导如何确定EMI滤波器的网络结构和参数。
EMI滤波器的基本网络结构如图2 所示。
上述4种网络结构是电源EMI滤波器的基本结构，但是在选用时，要注意以下的间题：双向滤波功能——电网对电源、电源对电网都应该有滤波功能。
能有效地抑制差模干扰和共模干扰——工程设计中重点考虑共模干扰的抑制。
最大程度地满足阻抗失配原则。
几种实际使用的电源EMI滤波器的网络结构如图3 所示。
3 电源EMI滤波器的参数确定方法a）放电电阻的取值在允许的情况下，电阻取值要求越小越好，需要考虑以下情况：第一，电阻要求采用二级降额使用，保证可靠性。
降额系数为0.75 V，0. 6 W。
根据欧姆定律可求出n＞（0.75Ve）2/（0.6 Pe）。
EMI 滤 波 器 原 理 与 设 计 方 法 详 解
EMI 滤 波 器 原 理 与 设 计 方 法 详 解输入端差模电感的选择输入端差模电感的选择：：1. 差模choke 置于L 线或N 线上，同时与XCAP 共同作用F=1 / (2*π* L*C)2. 波器振荡频率要低于电源供给器的工作频率，一般要低于10kHz 。
3. L = N2AL （nH/N2）nH4. N = [L （nH ）/AL(nH/N2)]1/2匝5. AL = L （nH ）/ N2nH/N26. W =（NI ）2AL / 2000µJ输入端共模电感的选择输入端共模电感的选择：：共模电感为EMI 防制零件，主要影响Conduction 的中、低频段，设计时必须同时考虑EMI 特性及温升，以同样尺寸的Common Choke 而言，线圈数愈多(相对的线径愈细)，EMI 防制效果愈好，但温升可能较高。
传导干扰频率范围为0.15～30MHz ，电场辐射干扰频率范围为30～100MHz 。
开关电源所产生的干扰以共模干扰为主。
产生辐射干扰的主要元器件除了开关管和高频整流二极管还有脉冲变压器及滤波电感等。
注意：1. 避免电流过大而造成饱和。
2．Choke 温度系数要小，对高频阻抗要大。
3．感应电感要大，分布电容要小。
4．直流电阻要小。
B = L * I / (N * A) (B shall be less than 0.3)L = Choke inductance. I = Maximum current through choke. N = Number of turns on choke.A = Effective area of choke. (for drum core, can approximate with cross section area of center pole.)假设在50KHZ 有24DB 的衰减则，共模截止频率Fc = Fs*10Att/4 0 = 50*10-24/40=12.6KHZ 电感值L= (RL*0.707)/(∏*Fc) = (500.707)/(3.14*12.6) = 893uH使用磁芯和磁棒作滤波电感时应注意自身的阻抗，对于共模电感不能使用低阻抗的磁芯和磁棒，否则会造成炸机现象。
emi电源滤波器的选型
EMI电源滤波器的选型EMI电源滤波器的主要性能指标一般包括插入损耗、频率特性、阻抗匹配、额定的电流值、绝缘电阻值、漏电流、物理尺寸及重量、使用环境以及本身的可靠性。
在使用时考虑最多的是额定的电压及电流值、插入损耗、漏电流三项。
当我们选用电源滤波器时，应主要考虑三个方面的指标：一、首先是电压/电流电源有交流直流之分，与此相对应，许多厂家的电源滤波器也分为交流和直流两种。
从原理上讲，交流电源滤波器既可用在交流电源上，也可在直流电源上使用；但直流电源滤波器不能用在交流的场合，这主要因为直流滤波器中的电容器的耐压较低，并且有可能其交流损耗较大，导致过热。
即使直流滤波器耐压没有问题，由于直流滤波器中使用了容量较大的共模滤波电容器，如果在交流的场合会产生漏电流超标的问题。
因此，直流电源滤波器绝对不能用在交流的场合。
交流滤波器用在直流场合，从安全的角度看没有问题，但要付出成本和体积的代价；在样机阶段，如果手头正好有交流滤波器，可以代替直流滤波器。
当电源滤波器的工作电流超过额定电流时，不仅会造成滤波器过热，而且会导致滤波器的低频滤波性能降低。
这是因为滤波器中的电感在较大电流的情况下，磁芯会发生饱和现象，使实际电感量减小。
因此，确定滤波器的额定工作电流时，要以设备的最大工作电流为准，确保滤波器在最大电流状态下具有良好的性能，否则当干扰在最大工作电流状态下出现时，设备会受到干扰或传导发射超标。
在确定滤波器的额定电流时，要留有一定的余量；特别是人们习惯上对交流电称“有效值”，而不是交流电的“峰值”，留有一定余量是非常有必要的。
一般滤波器的额定电流值应取实际电流值的1.5倍。
二、其次是插入损耗从抑制干扰的角度考虑，插入损耗是最重要的指标。
插入损耗分为差模插入损耗和共模插入损耗。
选用电源滤波器是怎样确定所需要的插入损耗呢？首先在设备的电源入口处不安装滤波器，对设备进行传导发射和传导敏感度的测量，并与要满足的标准进行比较，看两者之间相差多少分贝，滤波器的作用是弥补上这个差距。
EMI滤波器的设计

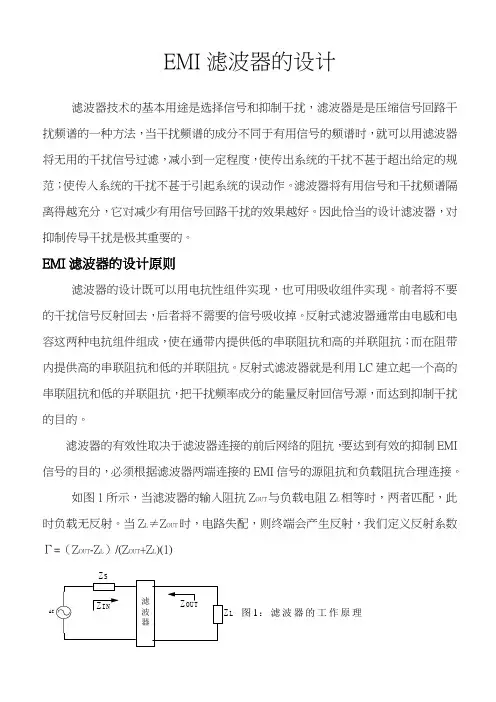

EMI滤波器的设计滤波器技术的基本用途是选择信号和抑制干扰，滤波器是是压缩信号回路干扰频谱的一种方法，当干扰频谱的成分不同于有用信号的频谱时，就可以用滤波器将无用的干扰信号过滤，减小到一定程度，使传出系统的干扰不甚于超出给定的规范；使传入系统的干扰不甚于引起系统的误动作。
滤波器将有用信号和干扰频谱隔离得越充分，它对减少有用信号回路干扰的效果越好。
因此恰当的设计滤波器，对抑制传导干扰是极其重要的。
EMI滤波器的设计原则滤波器的设计既可以用电抗性组件实现，也可用吸收组件实现。
前者将不要的干扰信号反射回去，后者将不需要的信号吸收掉。
反射式滤波器通常由电感和电容这两种电抗组件组成，使在通带内提供低的串联阻抗和高的并联阻抗；而在阻带内提供高的串联阻抗和低的并联阻抗。
反射式滤波器就是利用LC建立起一个高的串联阻抗和低的并联阻抗，把干扰频率成分的能量反射回信号源，而达到抑制干扰的目的。
滤波器的有效性取决于滤波器连接的前后网络的阻抗，要达到有效的抑制EMI 信号的目的，必须根据滤波器两端连接的EMI信号的源阻抗和负载阻抗合理连接。
如图1所示，当滤波器的输入阻抗Z OUT与负载电阻Z L相等时，两者匹配，此时负载无反射。
当Z L≠Z OUT时，电路失配，则终端会产生反射，我们定义反射系数Γ=（Z OUT-Z L）/(Z OUT+Z L)(1)Z L图1：滤波器的工作原理当负载电抗时，反射系数是复数。
反射系数与衰减的关系是：A r =-10lg(1-∣T∣2 ) (2)工程应用中常用反射系数Γ来表示通带内的最大适配情况。
图2中的滤波器网络是电源EMI 滤波器，ΓI 表示源端对滤波网络的反射系数; ΓZ 表示负载端对滤波网络的反射系数，分三种情况讨论：① 对电源频率50HZ、60HZ 或400HZ 的交流信号而言，要求滤波网络无损耗传送。
即：ΓI =ΓZ =0； Z S =Z IN ; Z L =Z OUT ;② 为了滤除电网传来的EMI 信号，要求：Z S =Z IN ; ΓI =0 ；电网上的干扰传入滤波网络；Z L >>Z OUT ; ΓZ =1滤波网络全部吸收干扰（从负载全反射）。
EMI滤波器电路原理及设计
EMI滤波器电路原理及设计EMI滤波器（Electromagnetic Interference Filter）是一种用于抑制电磁干扰的电路。
电磁干扰是指电子设备之间相互干扰产生的电磁辐射或者干扰信号，会对设备的正常操作和性能产生负面影响。
EMI滤波器通过选择性地传递或者屏蔽指定频率范围内的信号，从而实现对电磁干扰的抑制。
一般来说，低通滤波器是指可以通过低于其中一特定频率的信号，而对高于该特定频率的信号进行滤波的电路。
低通滤波器常用于消除高频电磁干扰。
一个常见的低通滤波器电路是RC滤波器，由电容器和电阻器组成。
电容器对于高频信号具有很大的阻抗，从而将高频信号绕过电路，实现滤波作用。
选择合适的电容和电阻大小可以实现对于特定频率的信号滤波。
相比之下，高通滤波器是指可以通过高于其中一特定频率的信号，而对低于该特定频率的信号进行滤波的电路。
高通滤波器常用于消除低频电磁干扰。
一个常见的高通滤波器电路是RL滤波器，由电感器和电阻器组成。
电感器对于低频信号具有很大的阻抗，从而将低频信号绕过电路，实现滤波作用。
选择合适的电感和电阻大小可以实现对于特定频率的信号滤波。
除了RC和RL滤波器，还有其他各种类型的EMI滤波器电路，比如LC滤波器、二阶滤波器、传输线滤波器等，可以根据具体应用的需求进行选择和设计。
在EMI滤波器电路的设计中，首先需要确定需要滤波的频率范围，然后根据频率范围选择合适的滤波器类型。
其次，需要根据滤波器的阻抗特性和传输线的特性来选择适当的元件值。
还需要注意电路的功率和电流容量，以确保电路能够在正常工作范围内工作。
在实际应用中，EMI滤波器电路通常需要与其他电路结合使用，比如与电源、传输线路、信号线路等进行连接。
因此，需要特别注意电路的布局和接线，以减少电磁干扰的传播路径。
总之，EMI滤波器电路是一种用于抑制电磁干扰的重要电路，通过选择性地传递或者屏蔽指定频率范围内的信号，实现对电磁干扰的抑制。
在设计EMI滤波器电路时，需要根据具体应用需求选择合适的滤波器类型，并根据电路的阻抗特性和传输线的特性选择适当的元件值。
EMI滤波器电路原理及设计
EMI滤波器电路原理及设计
EMI滤波器的原理是基于信号的频率特性和线路的阻抗匹配。
在设计EMI滤波器时，首先需要分析电路中的电磁干扰源，并根据干扰频率的不
同选择合适的滤波器类型。
常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
在滤波器的设计中，核心是选择合适的元件参数以及电路拓扑结构。
其中电感和电容是常用的滤波元件，它们的选择需要考虑滤波器的频率响
应特性。
一般来说，电感可用于低频段的滤波，而电容则适用于高频段的
滤波。
在滤波器的设计中还需要考虑元件的阻抗匹配，以提高滤波效果。
除了滤波器，EMI滤波器还包括抑制器。
抑制器通过增加抑制网络，
进一步提高滤波器对电磁干扰的抑制效果。
抑制网络一般包括与电磁干扰
源之间的串联电感和并联电容。
它们通过改变电路的阻抗特性，减少电磁
干扰信号的传输和辐射。
在设计EMI滤波器时，还需要考虑电路的输入和输出特性以及滤波器
的功率损耗。
输入和输出特性的分析包括电压、电流和功率的测量与计算，以保证滤波器在工作范围内的性能。
而功率损耗则是指滤波器对信号的能
量损耗，需要控制在合理的范围内，以避免对整体电路性能的影响。
总之，EMI滤波器的设计原理是基于信号的频率特性和线路的阻抗匹配。
通过选择合适的滤波器类型、元件参数和抑制网络，可以实现对电磁
干扰的抑制。
设计时需要考虑电路的输入和输出特性以及滤波器的功率损耗，以保证滤波器正常工作并提供良好的滤波效果。
电源EMI滤波器的设计、特性及其选取原则
Ｅ 电 源 滤 波 器 是 一 种 由电 感 、电 容组 成 的 低 ＭＩ
通 滤 波 器 ，它 允 许 直 流 或 ５ ｚ的 信 号 通 过 ，对 频 ０Ｈ 率 较 高 的 其 它 信 号 和 干 扰 信 号 有 较 大 的 衰 减 作 用 。 由 于 干 扰 信 号 有 差 模 和 共 模 两 种 ，因 此 电 源 滤 波 器要 求 对这 两 种干 扰都 有 很 好 的衰 减作 用 。
关 键 词 ：滤波器；Ｅ Ｉ Ｍ ；电源；设计
中 图分 类 号 ：Ｔ １ １ Ｎ ７ ３ ．
文 献标 识 码 ：Ａ
Ｄ ｅ ｉ ｎ． ｓｇ Ｃｈ ｒ ｃ ｅ ｉｔｃ ｎ ｌ ｃ ｉ ｎ ｏ ａ ａ ｔ ｒ ｓｉ ｓ ａ ｄ Ｓｅ ｅ ｔｏ ｆ Ｐｏ ｅ ｕ ｌ ｗ ｒ Ｓ ｐｐ ｙ ＥＭ Ｉ Ｆｉ ｅ ｌ ｒ ｔ
，
ｏ ｈ ｅｆ ｃ ｉｅ ｍｅ ｎｓ ａ ａ ｌ ｂ ｅ ｔ ｅｓｒ ｉ ｏ ｄｕ ｔｖ ｍ ｉｓ ｏ ｎ ｒ ｄ ａ ｉ ｅ ｅｍｉｓｏ ｆ ｔ ｅ ｆｅ ｔｖ ａ ｖ ｉａ ｌ ｏ ｒ ｔａ ｎ ｃ ｎ ｃ ｉ ｅ ｅ ｓ ｉ ｎ ａ ｄ ａ ｉ ｔｖ ｓ ｉｎ． Ｓ ｖ ｒ ｌａ — ｅ ｅ ａ ｓ
的一 种 方 法 ， 主 要 从 以 下 几 个 方 面 讨 论 了 电 源 Ｅ 滤 波 器 的 设 计 、 特 性 及 选 取 原 则 ： Ｉ 电 源 Ｅ 滤 波 器 ＭＩ ） ＭＩ 的 基 本 原 理 、种 类 及 主 要 特 性 指 标 ； ２ 电 源 线 上 的 干 扰 类 型 及 电 源 Ｅ 滤 波 器 的 作 用 ； ３ 电 源 Ｅ ） ＭＩ ） ＭＩ 滤 波 器 设 计 原 则 、网 络 结 构 、参 数 选 择 ； ４ 电 源 Ｅ 滤 波 器 的 安 装 要 求 。 ） ＭＩ
EMI滤波器的设计原理及参数计算方法
EMI滤波器的设计原理随着电子设备、计算机与家用电器的大量涌现和广泛普及，电网噪声干扰日益严重并形成一种公害。
特别是瞬态噪声干扰，其上升速度快、持续时间短、电压振幅度高(几百伏至几千伏)、随机性强，对微机和数字电路易产生严重干扰，常使人防不胜防，这已引起国内外电子界的高度重视。
电磁干扰滤波器(EMI Filter)是近年来被推广应用的一种新型组合器件。
它能有效地抑制电网噪声，提高电子设备的抗干扰能力及系统的可靠性，可广泛用于电子测量仪器、计算机机房设备、开关电源、测控系统等领域。
1 电磁干扰滤波器的构造原理及应用1.11 构造原理电源噪声是电磁干扰的一种，其传导噪声的频谱大致为10kHz~30MHz，最高可达150MHz。
根据传播方向的不同，电源噪声可分为两大类：一类是从电源进线引入的外界干扰，另一类是由电子设备产生并经电源线传导出去的噪声。
这表明噪声属于双向干扰信号，电子设备既是噪声干扰的对象，又是一个噪声源。
若从形成特点看，噪声干扰分串模干扰与共模干扰两种。
串模干扰是两条电源线之间(简称线对线)的噪声，共模干扰则是两条电源线对大地(简称线对地)的噪声。
因此，电磁干扰滤波器应符合电磁兼容性(EMC)的要求，也必须是双向射频滤波器，一方面要滤除从交流电源线上引入的外部电磁干扰，另一方面还能避免本身设备向外部发出噪声干扰，以免影响同一电磁环境下其他电子设备的正常工作。
此外，电磁干扰滤波器应对串模、共模干扰都起到抑制作用。
1.2 基本电路及典型应用电磁干扰滤波器的基本电路如图1所示。
该五端器件有两个输入端、两个输出端和一个接地端，使用时外壳应接通大地。
电路中包括共模扼流圈(亦称共模电感)L、滤波电容C1~C4。
Ｌ对串模干扰不起作用，但当出现共模干扰时，由于两个线圈的磁通方向相同，经过耦合后总电感量迅速增大，因此对共模信号呈现很大的感抗，使之不易通过，故称作共模扼流圈。
它的两个线圈分别绕在低损耗、高导磁率的铁氧体磁环上，当有电流通过时，两个线圈上的磁场就会互相加强。
EMI滤波器电路原理及设计
EMI滤波器电路原理及设计引言开关电源以其体积小、重量轻、效率高等优点被广泛应用于电力电子设备系统中，但是开关电源易受到电磁干扰，产生误动作，且本身的高频信号也会引起大量的噪声，会污染电网环境，干扰同一电网其他电子设备的正常工作。
这样就对EMC提出了更高的要求指标。
分类：开关电源中的电磁干扰（EMI）主要有传导干扰和辐射干扰。
通过正确的屏蔽和接地系统设计可以得到有效的控制，对于传导干扰来说，加装EMI滤波器，是一种比较经济有效的措施，辐射干扰的抑制可以通过加装变压器屏蔽铜片。
EMI滤波器介绍开关电源与交流电网相连，尽管开关电源是一个单端口网络，但具有相线（L），零线（N），地线（E）的开关电源实际上形成了两个AC端口，所以噪声源在实际分析中可以将其分解为共模和差模噪声源。
火线（L）与零线（N）之间的干扰叫做差模干扰（属于对称性干扰），火线（L）与地线（E）之间的干扰叫做共模干扰（非对称性干扰）。
在一般情况下，差模干扰幅度小、频率低、所造成的干扰较小；共模干扰幅度大、频率高，还可以通过导线产生辐射，所造成的干扰较大。
开关电源的EMI干扰源集中体现在功率开关管、整流二极管、高频变压器等，外部环境对开关电源的干扰主要来自电网的抖动、雷击、外界辐射等。
1.开关电源的EMI干扰源开关电源的EMI干扰源集中体现在功率开关管、整流二极管、高频变压器等，外部环境对开关电源的干扰主要来自电网的抖动、雷击、外界辐射等。
（1）功率开关管功率开关管工作在On-O ff快速循环转换的状态，dv/dt和di/dt都在急剧变换，因此，功率开关管既是电场耦合的主要干扰源，也是磁场耦合的主要干扰源。
（2）高频变压器高频变压器的EMI来源集中体现在漏感对应的di/dt快速循环变换，因此高频变压器是磁场耦合的重要干扰源。
（3）整流二极管整流二极管的EMI来源集中体现在反向恢复特性上，反向恢复电流的断续点会在电感（引线电感、杂散电感等）产生高 dv/dt，从而导致强电磁干扰。
EMI滤波器的应用及选择指南
EMI滤波器的应用及选择指南一、EMI滤波器的电路结构形式（右图所示）：1、C型滤波器C型滤波器由三端电容和穿心电容构成，适合于抑制高频。
C型滤波器两端均可视为低阻抗，接高阻抗源和负载。
2、L型滤波器由一个电感器和一个电容器组成。
这种滤波器可以提供高的输入阻抗，也可提供低的输入阻抗，取决于电路的安装方向。
LT电路适用于高阻抗负载，低阻抗源的情况。
LB电路适用于低阻抗负载，高阻抗源的情况。
3、π型滤波器π型滤波器由一个电感器两个电容器构成。
它的输入端和输出端都呈低阻抗性，因为元件比L型或C型多，故抑制性能要好的多。
但在开关电路中有时会出现“振铃”现象。
4、带瞬变抑制器的π型滤波器这种π型滤波器在其输入端增加了一个瞬变抑制器，它具有较好的高频抑制性能，同时可以防止电压尖峰。
5、T型滤波器这种滤波器包括两个电感器和一个电容器，它的两端都是高阻抗，其插入损耗性能和π型滤波器相似。
但它不易出现“振铃”现象，可用在开关电路中。
6、双T型滤波器（多级滤波器）多级滤波器是为源和负载都为低阻抗的电路设计的高性能滤波器，它们也可用在要求高插入损耗的其他情况。
在滤波器的输入端用一个电感器，有利于与美军标MIL-STD-461D（国军标GJB-151A）的测试装置匹配。
二、各种滤波电路的衰减特性：不同的滤波电路有着不同的滤波特性（见右图）。
一般而言，C 型电路的滤波衰减曲线较平坦，没有明显的拐点，适用于大多数电子设备；L 型电路Pi 型电路和T 型电路的滤波衰减曲线较C 型电路拐点明显，适用于抑制的干扰信号与有用信号频率接近的的场合。
但当工作频率为方波时，要注意这些电路的感性和容性器件的量值要选用恰当，避免一味追求滤波衰减性能，而把有用信号的波形部分衰减，导致设备工作反而不正常。
各种滤波电路滤波特性图一、 E MI 感性和容性器件的选择：滤波电容EMI 滤波器所用电容一般为穿芯式陶瓷电容，穿芯式的结构可有效防止高频信号在输入输出端之间直接耦合，且寄生电感小自谐振频率较高，这种同轴性的、低通高阻的设计组合，在1GHz 的频率范围内，可以提供高效的EMI 抑制。
直流电路EMI设计原则
直流电源EMI滤波器的设计原则、网络结构、参数选择2004-06-30zhu_pc 点击: 2367直流电源EMI滤波器的设计原则、网络结构、参数选择1设计原则——满足最大阻抗失配插入损耗要尽可能增大，即尽可能增大信号的反射。
设电源的输出阻抗和与之端接的滤波器的输人阻抗分别为ZO和ZI，根据信号传输理论，当ZO≠ZI时，在滤波器的输入端口会发生反射，反射系数p＝（ZO－ZI）／（ZO＋ZI）显然，ZO与ZI相差越大，p便越大，端口产生的反射越大，EMI信号就越难通过。
所以，滤波器输入端口应与电源的输出端口处于失配状态，使EMI信号产生反射。
同理，滤波器输出端口应与负载处于失配状态，使EMI信号产生反射。
即滤波器的设什应遵循下列原则：源内阻是高阻的，则滤波器输人阻抗就应该是低阻的，反之亦然。
负载是高阻的，则滤波器输出阻抗就应该是低阻的，反之亦然。
对于EMI信号，电感是高阻的，电容是低阻的，所以，电源EMI滤波器与源或负载的端接应遵循下列原则：如果源内阻或负载是阻性或感性的，与之端接的滤波器接口就应该是容性的。
如果源内阻或负载是容性的，与之端接的滤波器接口就应该是感性的。
2 EMI滤波器的网络结构EMI信号包括共模干扰信号CM和差模干扰信号DM，CM和DM的分布如图1所示。
它可用来指导如何确定EMI滤波器的网络结构和参数。
EMI滤波器的基本网络结构如图2所示。
上述4种网络结构是电源EMI滤波器的基本结构，但是在选用时，要注意以下的间题：l）双向滤波功能——电网对电源、电源对电网都应该有滤波功能。
2）能有效地抑制差模干扰和共模干扰——工程设计中重点考虑共模干扰的抑制。
3）最大程度地满足阻抗失配原则。
几种实际使用的电源EMI滤波器的网络结构如图3所示。
3电源EMI滤波器的参数确定方法a）放电电阻的取值在允许的情况下，电阻取值要求越小越好，需要考虑以下情况：第一，电阻要求采用二级降额使用，保证可靠性。
降额系数为0.75 V，0. 6 W。
直流电路EMI设计原则
直流电源EMI滤波器的设计原则、网络结构、参数选择2004-06-30zhu_pc 点击: 2367直流电源EMI滤波器的设计原则、网络结构、参数选择1设计原则——满足最大阻抗失配插入损耗要尽可能增大，即尽可能增大信号的反射。
设电源的输出阻抗和与之端接的滤波器的输人阻抗分别为ZO和ZI，根据信号传输理论，当ZO≠ZI时，在滤波器的输入端口会发生反射，反射系数p＝（ZO－ZI）／（ZO＋ZI）显然，ZO与ZI相差越大，p便越大，端口产生的反射越大，EMI信号就越难通过。
所以，滤波器输入端口应与电源的输出端口处于失配状态，使EMI信号产生反射。
同理，滤波器输出端口应与负载处于失配状态，使EMI信号产生反射。
即滤波器的设什应遵循下列原则：源内阻是高阻的，则滤波器输人阻抗就应该是低阻的，反之亦然。
负载是高阻的，则滤波器输出阻抗就应该是低阻的，反之亦然。
对于EMI信号，电感是高阻的，电容是低阻的，所以，电源EMI滤波器与源或负载的端接应遵循下列原则：如果源内阻或负载是阻性或感性的，与之端接的滤波器接口就应该是容性的。
如果源内阻或负载是容性的，与之端接的滤波器接口就应该是感性的。
2 EMI滤波器的网络结构EMI信号包括共模干扰信号CM和差模干扰信号DM，CM和DM的分布如图1所示。
它可用来指导如何确定EMI滤波器的网络结构和参数。
EMI滤波器的基本网络结构如图2所示。
上述4种网络结构是电源EMI滤波器的基本结构，但是在选用时，要注意以下的间题：l）双向滤波功能——电网对电源、电源对电网都应该有滤波功能。
2）能有效地抑制差模干扰和共模干扰——工程设计中重点考虑共模干扰的抑制。
3）最大程度地满足阻抗失配原则。
几种实际使用的电源EMI滤波器的网络结构如图3所示。
3电源EMI滤波器的参数确定方法a）放电电阻的取值在允许的情况下，电阻取值要求越小越好，需要考虑以下情况：第一，电阻要求采用二级降额使用，保证可靠性。
降额系数为0.75 V，0. 6 W。
EMI电源滤波器的设计
EMI电源滤波器的设计EMI电源滤波器通常由三部分组成：差模滤波部分、共模滤波部分和终端滤波部分。
差模滤波器主要用于滤除差模模式的干扰信号，共模滤波器主要用于滤除共模模式的干扰信号，而终端滤波器用于进一步滤除残余的高频干扰信号。
在设计EMI电源滤波器时，首先需要确定所需的滤波频率范围以及所能容忍的最大干扰水平。
然后，选择合适的滤波器拓扑结构和元件。
常用的拓扑结构包括RC滤波器、LC滤波器、Pi型滤波器、T型滤波器等。
具体的设计步骤如下：1.确定滤波频率范围：根据应用需求和电磁兼容性（EMC）标准要求，确定滤波器应该滤除的频率范围。
2.选择滤波器拓扑结构：根据滤波频率范围选择合适的滤波器拓扑结构。
RC滤波器适用于低频滤波，LC滤波器适用于高频滤波，Pi型滤波器和T型滤波器适用于中频滤波。
3.计算元件数值：根据滤波器的拓扑结构和所需的滤波频率范围，计算出所需的电阻、电容和电感元件的数值。
这些元件的数值可以通过经验公式或者电路仿真工具进行计算。
4.选取合适的元件：根据计算的元件数值，选取合适的电阻、电容和电感元件。
在选取电感元件时，需要考虑元件的电流和电压容量，以保证滤波器的可靠性和稳定性。
5.组装滤波器电路：根据设计的滤波器电路图，组装电阻、电容和电感元件。
在组装过程中，需要确保元件的良好焊接和连接，以避免电流或电压泄漏。
6.测试和优化：组装完成后，对滤波器进行测试和优化。
通过使用示波器或者频谱分析仪等测试设备，可以检测滤波器的滤波效果和性能，并进行必要的优化调整。
总结起来，EMI电源滤波器的设计需要经过确定滤波频率范围、选择滤波器拓扑结构、计算元件数值、选取合适的元件、组装滤波器电路和测试优化等步骤。
通过合理的设计和优化，可以有效降低电源中的电磁干扰，提高电子设备的可靠性和稳定性。
EMI电源滤波器的设计
EMI电源滤波器的设计EMI（Electromagnetic Interference）电源滤波器是一种用来减少或阻止电源上的电磁干扰的设备。
电磁干扰可能会来自电源本身，也可能是外部电源信号通过电源线传播进来。
在电气和电子设备中，EMI电源滤波器的设计是非常重要的，它可以有效地减少电磁干扰对电子设备正常运行的干扰。
本文将介绍EMI电源滤波器的设计过程和相关考虑因素。
首先，EMI电源滤波器的设计需要明确滤波器的目标和要求。
不同的应用场景和要求可能需要不同类型或不同参数的滤波器，因此在设计之前需要明确这些要求。
一般来说，EMI电源滤波器的主要目标是滤除电源线上的高频干扰信号，保证电源线上的电能传输稳定和可靠。
接下来，设计者需要考虑滤波器的工作频率范围。
EMI电源滤波器一般工作在几十kHz至几十MHz的范围内，设计时需要选择适当的频率范围，并且根据实际应用场景确定滤波器的通带和阻带要求。
在设计过程中，选择合适的滤波器拓扑结构是非常重要的。
常见的EMI电源滤波器拓扑结构包括低通滤波器、带通滤波器和带阻滤波器等。
低通滤波器用于滤除高频干扰信号，常见的结构包括RC低通滤波器和LC低通滤波器等。
带通滤波器可以滤除一定范围的频率信号，常见的结构包括LC带通滤波器和RL带通滤波器等。
带阻滤波器可以滤除一些特定频率范围的信号，常见的结构包括LC带阻滤波器和RL带阻滤波器等。
根据实际应用需求，选择合适的滤波器结构。
在滤波器的具体参数设计中，设计者还需要考虑滤波器的阻抗匹配问题。
滤波器与电源或负载间的阻抗匹配是保证滤波器正常工作的重要因素。
通过合适的阻抗匹配，可以最大限度地减小传输线上的能量反射，提高滤波器的传输效率，并减少干扰信号的发射和接收。
此外，设计者还需要根据实际应用场景确定滤波器的输入和输出连接方式。
常见的连接方式包括串联连接、并联连接和混合连接等。
选择合适的连接方式可以提高滤波器的实际性能和可靠性。
最后，为了确保EMI电源滤波器的正确设计和工作，设计者需要进行相关的测试和验证。
EMI滤波器的设计原理及参数计算方法
EMI滤波器的设计原理随着电子设备、计算机与家用电器的大量涌现和广泛普及，电网噪声干扰日益严重并形成一种公害。
特别是瞬态噪声干扰，其上升速度快、持续时间短、电压振幅度高(几百伏至几千伏)、随机性强，对微机和数字电路易产生严重干扰，常使人防不胜防，这已引起国内外电子界的高度重视。
电磁干扰滤波器(EMI Filter)是近年来被推广应用的一种新型组合器件。
它能有效地抑制电网噪声，提高电子设备的抗干扰能力及系统的可靠性，可广泛用于电子测量仪器、计算机机房设备、开关电源、测控系统等领域。
1 电磁干扰滤波器的构造原理及应用1.11 构造原理电源噪声是电磁干扰的一种，其传导噪声的频谱大致为10kHz~30MHz，最高可达150MHz。
根据传播方向的不同，电源噪声可分为两大类：一类是从电源进线引入的外界干扰，另一类是由电子设备产生并经电源线传导出去的噪声。
这表明噪声属于双向干扰信号，电子设备既是噪声干扰的对象，又是一个噪声源。
若从形成特点看，噪声干扰分串模干扰与共模干扰两种。
串模干扰是两条电源线之间(简称线对线)的噪声，共模干扰则是两条电源线对大地(简称线对地)的噪声。
因此，电磁干扰滤波器应符合电磁兼容性(EMC)的要求，也必须是双向射频滤波器，一方面要滤除从交流电源线上引入的外部电磁干扰，另一方面还能避免本身设备向外部发出噪声干扰，以免影响同一电磁环境下其他电子设备的正常工作。
此外，电磁干扰滤波器应对串模、共模干扰都起到抑制作用。
1.2 基本电路及典型应用电磁干扰滤波器的基本电路如图1所示。
该五端器件有两个输入端、两个输出端和一个接地端，使用时外壳应接通大地。
电路中包括共模扼流圈(亦称共模电感)L、滤波电容C1~C4。
Ｌ对串模干扰不起作用，但当出现共模干扰时，由于两个线圈的磁通方向相同，经过耦合后总电感量迅速增大，因此对共模信号呈现很大的感抗，使之不易通过，故称作共模扼流圈。
它的两个线圈分别绕在低损耗、高导磁率的铁氧体磁环上，当有电流通过时，两个线圈上的磁场就会互相加强。
电源EMI滤波器的技术参数及其选用
电源EMI滤波器的技术参数及其选用摘要：介绍了电源中的EMI（Electro Magnetic Interference）干扰，电源EMI滤波器的技术原理；重点讨论了它的技术参数和选用时注意事项；典型滤波器的应用分析。
关键词：电磁干扰插入损耗阻抗搭配测试 1 引言近几年来，随着电磁兼容工作的开展，电源滤波器技术应用得越来越广泛。
为了对电源EMI技术有更深入的理解，尤其它的技术原理、选用时关注的技术参数和注意事项，以及滤波效果分析等。
结合工作，对电源EMI滤波器选用进行深一步探讨。
2 概述在电子设备供电电源上，存在有各种各样的外来干扰信号。
很多电子设备本身，在完成其功能同时，也产生了形形色色的EMI信号，以及人为和大自然的EMI信号。
这些EMI信号，通过传导和辐射的方式，影响着该环境里运行的电子设备。
2.1电源EMI电磁干扰（美）IBM公司的一项研究表明：一台普通计算机装置每月都会遭受120多次电源干扰，且电源问题是造成美国45％以上的计算机装置丢失数据和发生故障的根本原因。
其中脉冲干扰占39.5％，振荡瞬变占49％，这两项共占88.5％，是电源受到干扰的主要成分。
电网中的负载切换、电网切换或其他各种故障都会使电网发生瞬变过程产生脉冲噪声，它通常也称瞬变噪声，其波形是一系列的单个脉冲或脉冲束。
针对以上电网瞬变电压的干扰，如何提高设备（产品）对EMI的抗扰度，采取有效可靠的措施之一就是EMI滤波器。
众所周知，屏蔽是控制EMI信号辐射危害的最好帮手。
在对付EMI信号的传导干扰和某些辐射传导干扰方面，电源EMI滤波器是极有效的器件。
几乎所有的电子设备都要求助于它来控制其运行时产生的EMI信号，因而得到非常广泛的应用。
电源EMI滤波器，又称为电磁干扰滤波器、电网滤波器、电网噪声滤波器等等，或统称为EMI滤波器。
它是一种低通滤波器，把直流、50Hz或400Hz 的电源功率毫无衰减地传输到设备上，大大衰减经电源传入的EMI信号，保护设备免受其害；同时，又能有效地控制设备本身产生的EMI信号，防止它进入电网，污染电磁环境，危害其他设备。
