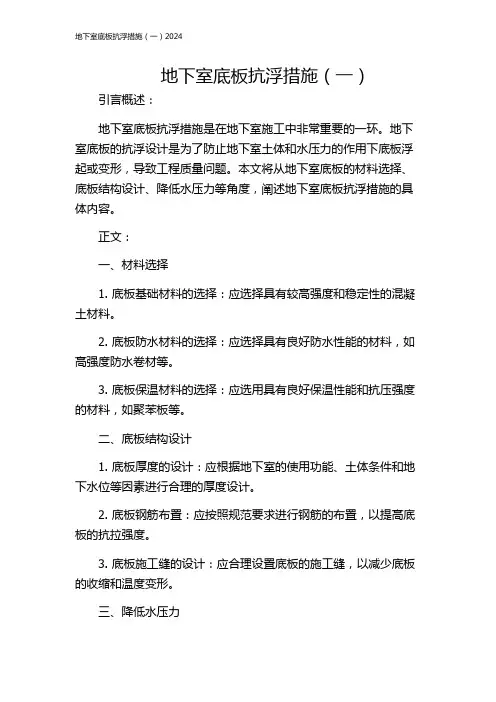

地下室底板抗浮措施(一)引言概述:地下室底板抗浮措施是在地下室施工中非常重要的一环。

地下室底板的抗浮设计是为了防止地下室土体和水压力的作用下底板浮起或变形,导致工程质量问题。

本文将从地下室底板的材料选择、底板结构设计、降低水压力等角度,阐述地下室底板抗浮措施的具体内容。

正文:一、材料选择1. 底板基础材料的选择:应选择具有较高强度和稳定性的混凝土材料。

2. 底板防水材料的选择:应选择具有良好防水性能的材料,如高强度防水卷材等。

3. 底板保温材料的选择:应选用具有良好保温性能和抗压强度的材料,如聚苯板等。

二、底板结构设计1. 底板厚度的设计:应根据地下室的使用功能、土体条件和地下水位等因素进行合理的厚度设计。

2. 底板钢筋布置:应按照规范要求进行钢筋的布置,以提高底板的抗拉强度。

3. 底板施工缝的设计:应合理设置底板的施工缝,以减少底板的收缩和温度变形。

三、降低水压力1. 底板防渗漏措施:应进行严密的防渗漏处理,如铺设防水层、加固承载层等。

2. 底板排水系统设计:应设计合理的排水系统,保证水从地下室底板迅速排出。

3. 地下室附加水压的考虑:在设计中要考虑地下室附近可能存在的附加水压,采取相应的措施进行处理。

四、环境因素考虑1. 土体密实度的检测:要对地下室周围土体的密实度进行检测,确保土体具有足够的稳定性。

2. 地下水位的监测:应进行地下水位的监测,及时采取措施保持地下水位稳定。

3. 地下室通风系统设计:应设计合理的通风系统,保持地下室的适宜环境。

五、其他相关措施1. 底板预应力设计:根据地下室结构和负荷情况,考虑进行底板的预应力设计。

2. 底板防辐射处理:根据需要,对地下室底板进行防辐射处理,确保使用安全。

3. 底板施工质量控制:在施工过程中,要严格控制底板施工质量,避免施工缺陷导致底板抗浮性能下降。

总结:地下室底板抗浮措施的设计与施工过程中,应根据具体的工程条件和需要,选择合适的材料,进行合理的结构设计,降低水压力,考虑环境因素,并采取相关措施进行补充。

工程抗浮技术措施

工程抗浮技术措施

工程抗浮技术措施
工程抗浮技术措施是指对工程建筑中可能出现的浮动问题进行预防和解决的一系列技术手段和措施。

具体的技术措施包括:
1. 地基处理:通过对地基进行加固、坚实化处理,增加地基的承载能力,减小地基变形,从而减少工程浮动的风险。

2. 设计合理:在工程设计阶段要充分考虑工程的受力特点和地质条件,采用合理的结构形式和材料,尽可能减小工程的自重和外力引起的浮动危险。

3. 防渗排水:在工程中设置合理的防渗排水系统,保持地下水位的稳定,防止地下水对工程的浮动造成影响。

4. 监测预警:对关键部位和敏感工程进行定期监测,及时发现工程浮动问题的迹象,并采取相应的措施预防和解决。

5. 健全管理:加强对工程施工和设计过程的管理,确保施工符合规范要求,设计符合工程实际情况,避免施工和设计不当导致的浮动问题。

6. 加固措施:对于已经出现浮动的工程,可以采取加固措施,如增加附加重物、加固基础等,以增加工程的稳定性和抗浮能力。

总之,工程抗浮技术措施是综合运用工程设计、施工、监测和管理等手段,全面提高工程的稳定性和抗浮能力,从而保证工程的安全可靠。

排水构筑物抗浮设计

排水构筑物抗浮设计

抗浮设计是保证排水构筑物安全运行的重要 措施之一,因此对其进行研究具有重要意义 。
研究目的和意义
研究目的
通过对排水构筑物进行抗浮设计,提高其抵抗浮力的能力,确保其在极端天气条 件下的正常运行。
研究意义
排水构筑物在城市排水系统中发挥着重要作用,对于保障城市环境和人民生命财 产安全具有重要意义。对其进行抗浮设计研究,有助于提高排水系统的可靠性和 安全性,对于促进城市发展和保障人民生命财产安全具有积极意义。
02
排水构筑物抗浮设计基础
抗浮设计的概念和原理
抗浮设计的概念
排水构筑物抗浮设计是指通过采取工程措施,确保排水构筑物在地下水浮力作用下能够保持稳定,不发生上浮 或倾斜变形。
抗浮设计的原理
排水构筑物的抗浮设计基于阿基米德原理,即物体在液体中受到的浮力等于其排开液体的重力。对于排水构筑 物,通过合理设计其结构形式和构造措施,可以使其在地下水浮力作用下保持稳定。
工程提供了新的解决方案。
存在的问题与不足
研究范围的局限性
目前的研究主要集中在常见的排水构筑物类型,对于一些特殊类型的排水构筑物,抗浮设 计方法仍需进一步探索。
缺乏实际工程验证
尽管已经提出了多种抗浮设计方法和措施,但实际工程应用案例较少,需要进一步验证其 有效性。
抗浮设计与施工的协同性不足
抗浮设计需要与施工过程紧密配合,以确保设计的有效实施。然而,目前的研究中往往忽 略了这一点,需要加强研究与实际工程的联系。
对未来研究的展望
发展新型抗浮技术
随着科技的不断进步,未来可以进一步发展新型的抗浮技 术,以提高排水构筑物的抗浮能力。
加强实际工程应用研究
通过与实际工程的紧密合作,进一步验证现有抗浮设计方 法的有效性,并针对不同类型和条件的排水构筑物开展更 为全面的研究。

建筑工程抗浮技术标准

建筑工程抗浮技术标准

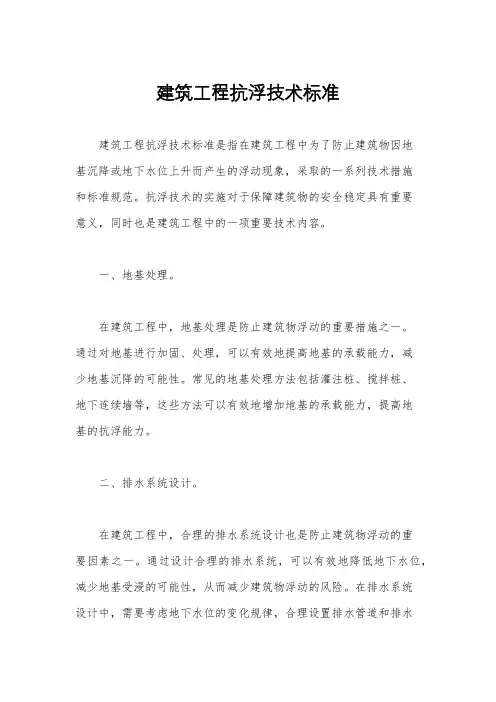

建筑工程抗浮技术标准建筑工程抗浮技术标准是指在建筑工程中为了防止建筑物因地基沉降或地下水位上升而产生的浮动现象,采取的一系列技术措施和标准规范。

抗浮技术的实施对于保障建筑物的安全稳定具有重要意义,同时也是建筑工程中的一项重要技术内容。

一、地基处理。

在建筑工程中,地基处理是防止建筑物浮动的重要措施之一。

通过对地基进行加固、处理,可以有效地提高地基的承载能力,减少地基沉降的可能性。

常见的地基处理方法包括灌注桩、搅拌桩、地下连续墙等,这些方法可以有效地增加地基的承载能力,提高地基的抗浮能力。

二、排水系统设计。

在建筑工程中,合理的排水系统设计也是防止建筑物浮动的重要因素之一。

通过设计合理的排水系统,可以有效地降低地下水位,减少地基受浸的可能性,从而减少建筑物浮动的风险。

在排水系统设计中,需要考虑地下水位的变化规律,合理设置排水管道和排水设施,确保排水系统的畅通和有效性。

三、建筑材料选择。

在建筑工程中,合理选择建筑材料也是防止建筑物浮动的重要手段之一。

优质的建筑材料具有较高的抗压、抗变形能力,可以有效地减少建筑物受外部力的影响,降低建筑物浮动的风险。

因此,在建筑工程中,需要选择符合标准要求的建筑材料,确保建筑物的结构稳定和安全。

四、监测与维护。

在建筑工程中,建筑物的监测与维护也是防止建筑物浮动的重要环节之一。

通过定期对建筑物进行监测,可以及时发现建筑物的变形和位移情况,从而采取相应的维护措施,保障建筑物的安全稳定。

同时,建筑物的维护也是防止建筑物浮动的重要手段之一,定期对建筑物进行维护和加固,可以有效地延长建筑物的使用寿命,减少建筑物浮动的风险。

综上所述,建筑工程抗浮技术标准涉及地基处理、排水系统设计、建筑材料选择、监测与维护等多个方面,需要综合考虑和实施。

通过科学合理地采取抗浮技术措施,可以有效地减少建筑物浮动的风险,保障建筑物的安全稳定,为建筑工程的顺利进行提供保障和支持。

地下室抗浮方案

地下室抗浮方案

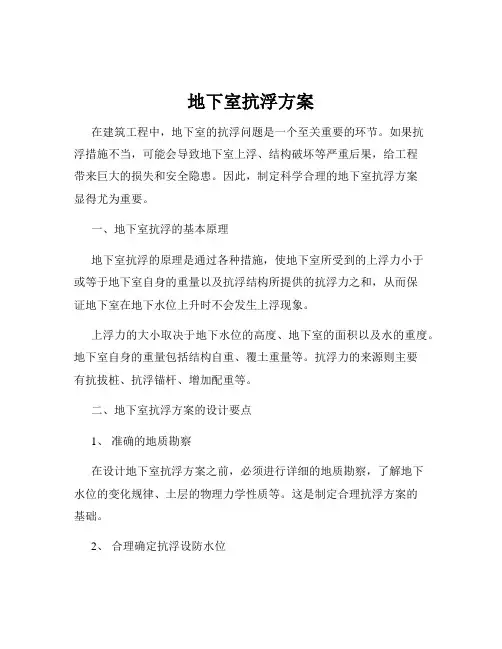

地下室抗浮方案在建筑工程中,地下室的抗浮问题是一个至关重要的环节。

如果抗浮措施不当,可能会导致地下室上浮、结构破坏等严重后果,给工程带来巨大的损失和安全隐患。

因此,制定科学合理的地下室抗浮方案显得尤为重要。

一、地下室抗浮的基本原理地下室抗浮的原理是通过各种措施,使地下室所受到的上浮力小于或等于地下室自身的重量以及抗浮结构所提供的抗浮力之和,从而保证地下室在地下水位上升时不会发生上浮现象。

上浮力的大小取决于地下水位的高度、地下室的面积以及水的重度。

地下室自身的重量包括结构自重、覆土重量等。

抗浮力的来源则主要有抗拔桩、抗浮锚杆、增加配重等。

二、地下室抗浮方案的设计要点1、准确的地质勘察在设计地下室抗浮方案之前,必须进行详细的地质勘察,了解地下水位的变化规律、土层的物理力学性质等。

这是制定合理抗浮方案的基础。

2、合理确定抗浮设防水位抗浮设防水位是指地下室在设计使用年限内可能遇到的最高地下水位。

确定抗浮设防水位时,需要综合考虑历史最高水位、当地的水文气象资料、地下水的补给和排泄条件等因素。

3、计算上浮力和抗浮力根据确定的抗浮设防水位和地下室的尺寸,准确计算上浮力的大小。

同时,根据选用的抗浮措施,计算抗浮力的大小,确保抗浮力大于或等于上浮力。

4、选择合适的抗浮措施常见的地下室抗浮措施有以下几种:(1)抗拔桩抗拔桩是通过桩身与土层之间的摩擦力和桩端的阻力来提供抗拔力。

抗拔桩的优点是承载能力高、稳定性好,适用于上浮力较大的情况。

(2)抗浮锚杆抗浮锚杆是将锚杆锚固在土层中,通过锚杆与土层之间的粘结力来提供抗拔力。

抗浮锚杆施工方便、造价较低,但承载能力相对较小,适用于上浮力较小的情况。

(3)增加配重通过在地下室顶板或底板增加混凝土配重、增加覆土厚度等方式来增加地下室的重量,从而抵抗上浮力。

这种方法简单易行,但会增加地下室的造价和施工难度。

(4)排水减压通过设置排水系统,降低地下水位,减小上浮力。

这种方法适用于地下水位变化较大、有可靠排水出路的情况。

最全的抗浮设计解读

最全的抗浮设计解读

二、整体抗浮计算
Gk=Gk1+γs×h2 Nw,k=γw×hw
二、整体抗浮计算
Gk=Gk1+γw×h21+γs’×h21+γs×h22 =Gk1+γs×h2 Nw,k=γw×hw
二、整体抗浮计算
Gk=Gk1+γw×h2+γs’×h2+γw×h3 =Gk1+γs×h2+γw×h3 Nw,k=γw×hw =γw×(h1 +h2) +γw×h3
三、局部抗浮设计
按照表9.2.4进行分配结束后,根据承载力及裂缝计算公式进行计算,以上图计算为 例。 1.承载力计算:
防水板承受的净水浮力:q=1.35×51 -(0.5×16+0.4×25)=50.85KN/m2
① 对X方向板的总弯矩设计值,按下式计算:
Mx=qly(lx-2C/3)2/8 ② 对Y方向板的总弯矩设计值,按照下式计算: My=qlx(ly-2C/3)2/8 式中 q—垂直荷载设计值 lx ly---等代框架梁的计算跨度,即柱中心线之间的距离 C---柱帽在计算弯矩方向的有效宽度,见上图 两个方向的总弯矩计算完成后,按照表9.2.4进行分配
从设计步骤上可分为整体抗浮设计和局部抗浮设计
二、整体抗浮设计
1、整体抗浮设计应符合《地规》5.4.3 Gk/Nw,k≥Kw 式中:Gk——建筑物自重及压重之和
Nw,k——浮力作用值
Kw——抗浮稳定安全系数,一般情况下可取1.05. 下面以地下车库为例,对式5.4.3进行分析
Gk——建筑物自重及压重之和,这里面不包含活荷载和后砌隔墙荷载。
三、局部抗浮设计
表9.2.4
截面位置
端跨: 边支座截面负弯矩 跨中正弯矩 第一个内支座截面负弯矩 内跨: 支座截面负弯矩 跨中正弯矩

最全的抗浮设计范文

最全的抗浮设计范文

最全的抗浮设计范文抗浮设计是指在建筑设计过程中考虑到建筑物的稳定性和安全性,采取相应的措施来抵抗由土层沉降、地震、洪水等因素引起的浮力。

浮力是指当建筑物受到外力压力时,土壤中的水分被压缩,产生一个向上的力,使建筑物产生浮现现象。

抗浮设计的重要性在于保障建筑物的使用寿命和人员安全。

因此,合理的抗浮设计应当包括以下几个方面。

首先,土壤调查是抗浮设计的基础。

土壤调查是为了确定建筑物建造的地基情况和土体物理力学性质,以及土层的水文特征。

通过详细的土壤调查,可以准确的判断土壤层的承载能力和稳定性,为后续的设计提供必要的依据。

其次,在抗浮设计中,应根据土壤的力学特性和建筑物的特点合理确定基础形式。

一般情况下,基础可分为浅基础和深基础两种形式。

对于地下建筑物或者塔楼等超高层建筑,应采用深基础,利用深基础的自重对抗浮力。

对于小型建筑物,可以选择浅基础,通过加大地下部分的重力来提高建筑物的稳定性。

第三,抗浮设计还可以通过加重建筑物的地下部分来提高稳定性。

这包括增加地下室的面积或者加大地下室的墙体厚度和柱子的截面尺寸。

通过增加地下部分的重量,可以提供更大的自重,从而抵抗土壤的浮力。

此外,抗浮设计还可以通过改变建筑物的形状和结构来提高稳定性。

例如,增加建筑物的底部面积,通过扩大建筑物的基础面积来增加建筑物的稳定性。

此外,通过采用超高层建筑物的结构形式,采用框架结构或者剪力墙等抗震结构形式,可以提高建筑物的整体稳定性。

最后,在抗浮设计中,还应考虑到建筑物与外界环境的因素。

例如,对于建筑物所处的地段,如果存在洪水的风险,可以采取相应的措施,例如设置抗浮排涝系统,将建筑物的地下部分排水到低洼地带,从而减小土壤浮力的影响。

综上所述,抗浮设计是保证建筑物稳定性和安全性的重要设计过程。

通过合理的土壤调查,选择适当的基础形式和增重措施,改变建筑物的形状和结构,以及考虑到外界环境的因素,可以有效地抵抗土壤浮力,保证建筑物的稳定性和安全性。

抗浮设计资料

抗浮设计资料

5.6 抗浮设计与底板5.6.1抗浮水位的确定及水浮力的计算1《高层建筑岩土工程勘察规程》JGJ72给出的抗浮设防水位的概念为:地下室抗浮评价计算所需的、保证抗浮设防安全和经济合理的场地地下水位。

结构在使用期间,地下水位随季节等不断变化,其受到的水浮力也是在一定范围内不断变化。

抗浮水位为场地水位,要以区域水文地质条件为基础,从较大范围的整个场地来考虑,而不是某个单独建筑,具体涉及到地下水的类型、分布、埋藏深度、含水层数量、岩性结构、含水层构造特点及地下水的补给、排泄条件等。

2抗浮设防水位的确定取决于地下结构底板所处土层地下水类型和水头高度,在查询本区域水文地质研究资料和多年水位动态变化统计资料的前提下,对建筑物在施工期和使用年限内可能产生的最高水位进行合理计算。

一般用于抗浮设计的抗浮水位由地勘单位提供,但设计人员应能对地勘单位提供的抗浮水位进行一定的判断(如有学者认为,滞水是弱透水层上积聚的具有自由水面的重力水,季节性强,通常是暂时性的,不考虑其浮力效应),避免结构设计的浪费,必要时,可通过专家论证会来确定场地的抗浮水位。

3关于“盆池效应”:近年来,地下室抗浮事故颁发,勘察单位为保护自己,提出了“盆池效应”这个概念,如此一来,发生的任何抗浮事故,都是因为设计单位未考虑“盆池效应”导致的,给设计单位带来很大困扰。

那么,什么是“盆池效应”,勘察报告中出现“盆池效应”时,设计如何处理?地下室外挖后,形成四周高、中间低的地形,并改变了地下水的动态平衡;同时强降雨时地表水下渗,都将会造成地下水位上升,形成“盆池效应”。

在项目的设计、施工及完工后的使用过程中,应注意采取以下措施:1)应由勘察单位提供考虑“盆池效应”的抗浮水位的书面文件,对地下室进行抗浮设计;或由勘察单位给出考虑“盆池效应”的排水方案的书面文件,以作为强降雨时地下室外的地表水排水措施的设计依据。

必要时,应由建设方组织召开专家会,以应对“盆池效应”可能带来的结构安全问题。

最全的抗浮设计

最全的抗浮设计

从设计步骤上可分为整体抗浮设计和局部抗浮设计
二、整体抗浮设计
1、整体抗浮设计应符合《地规》5.4.3 Gk/Nw,k≥Kw 式中:Gk——建筑物自重及压重之和
Nw,k——浮力作用值
Kw——抗浮稳定安全系数,一般情况下可取1.05. 下面以地下车库为例,对式5.4.3进行分析
Gk——建筑物自重及压重之和,这里面不包含活荷载和后砌隔墙荷载。
x4x8.1】X25/(8.1x8.1)=4.35
合计:Gk=35.2+16.25+4.35=55.8 55.8/1.05=53.1>51
整体抗浮满足设计要求
2、局部抗浮设计
三、局部抗浮设计
2、局部抗浮设计
(柱距8.1X8.1)
柱帽在计算弯矩方向的有效宽度
三、局部抗浮设计
见上部两个图图示,按照经验系数法计算,应先计算垂直荷载产生的板的总弯矩设 计值,然后按照《全国民用建筑设计技术措施/结构/混凝土结构》表9.2.4确定 柱上板带和跨中板带的弯矩设计值
三、局部抗浮设计
1、局部抗浮设计必须在整体抗浮稳定性满足设计要求的前提下进行 2、当地下室整体抗浮满足要求或采取压重措施后整体抗浮满足要求时,局 部抗浮设计应包含以下内容: 1)荷载确定:基底标高浮力-底板及其上覆土自重 承载力计算时应乘以分项系数,其中水浮力的分项系数取1.35,自重 的分项系数取1.0 裂缝计算时取标准值 2)根据不同的基础形式选用不同的计算方法,进行地下室底板(基础) 混凝土构件的抗弯、抗剪、抗裂等计算,完成截面配筋设计。
三、局部抗浮设计
按照表9.2.4进行分配结束后,根据承载力及裂缝计算公式进行计算,以上图计算为 例。 1.承载力计算:
防水板承受的净水浮力:q=1.35×51 -(0.5×16+0.4×25)=50.85KN/m2

地下室抗浮设计原则

地下室抗浮设计原则

地下室抗浮设计原则地下室的抗浮设计原则是指在地下室施工中,为防止地下室因为地下水压力的作用而产生浮起现象,需要采取的有效措施和方法。

抗浮设计对于地下室的稳定性和安全性至关重要,下面将介绍地下室抗浮设计的原则。

1. 合理布置支撑系统地下室的抗浮设计首先要考虑合理布置支撑系统。

支撑系统的设计应符合地下室的结构形式和周围环境的实际情况,确保地下室在施工和使用过程中具有足够的稳定性和承载能力。

在地下室的设计过程中,必须考虑支撑系统的类型、位置、材料等因素,以确保地下室的整体结构稳定可靠。

2. 合理设计抗浮锚杆抗浮锚杆是地下室抗浮设计中的重要组成部分,有效的抗浮锚杆设计可以有效减少地下水对地下室的浮起影响。

抗浮锚杆的设计应考虑地下室的深度、地下水位、土质等因素,采取合适的长度、直径和间距,确保抗浮锚杆能够有效地固定地下室结构,防止地下室受到浮动力的作用而产生位移或破坏。

3. 合理设置降压井和渗水措施地下室抗浮设计还需要合理设置降压井和采取适当的渗水措施。

降压井的设置可以有效减少地下水位的影响,降低地下水对地下室的浮起压力,保证地下室结构的稳定性。

同时,必须采取科学有效的渗水措施,防止地下水对地下室结构的侵蚀和破坏,确保地下室的使用寿命和安全性。

4. 结构合理设置排水系统除了抗浮锚杆和降压井外,地下室抗浮设计还需要合理设置排水系统。

排水系统的设计应充分考虑地下室周围地下水的流动情况,采取适当的排水方式和措施,确保地下室周围地基土体的排水畅通,防止地下水积聚造成地下室浮起现象,保证地下室的结构安全和稳定性。

5. 质量保证和定期检测最后,地下室抗浮设计需要保证工程质量和定期进行检测。

施工过程中必须严格按照设计方案和规范要求进行施工,保证各项工程质量符合标准,确保地下室结构安全可靠。

同时,在地下室使用过程中,需要定期进行检测和维护,查看支撑系统、抗浮锚杆、降压井、排水系统等设施的情况,及时发现问题并进行修复处理,保证地下室的抗浮设计效果持久稳定。

地下工程抗浮措施方案

地下工程抗浮措施方案

地下工程抗浮措施方案一、前言地下工程抗浮措施是指为了防止地下结构浮升而采取的一系列措施。

地下结构浮升是指地下结构在大地下水压力作用下,受到浮力的影响而产生向上浮动的现象。

在地下工程中,浮升现象不仅会给工程带来严重的安全隐患,而且会给工程的施工和使用带来严重的影响。

因此,针对地下工程地下结构抗浮的措施显得尤为重要。

二、地下结构抗浮机理地下结构呈现浮升的主要原因是由于地下水的作用。

地下水与土体间的关系非常复杂,地下水常常存在于不饱和带、饱和带和水文圈的过渡带等地下蒯或者是因附近有河流或湖泊存在而产生。

因此地下水的作用也会对地下工程结构产生重要的影响。

在地下结构中,当地下水的作用超过了结构的自重而产生向上浮动的趋势时,就会导致地下结构的浮升。

地下结构的浮升主要存在以下几种形式:一是全浮升,即整个地下结构完全脱离地面;二是局部浮升,即结构的局部部位出现向上浮动;三是阶段浮升,即结构在不同的时间段内出现向上浮动。

综合地下结构抗浮的机理以及地下水的作用,我们需要有科学严密的理论探讨地下结构抗浮的措施。

接下来,我们就地下结构在设计、施工和使用阶段的抗浮措施进行详细的阐述。

三、地下结构抗浮的设计阶段1. 对地下结构的防浮要求进行明确。

在地下结构的设计之初,就需要明确地下结构对防浮的要求。

对于不同的地下结构,防浮的要求也有所不同。

例如,对于深基坑来讲,需要考虑基坑支护结构的防浮;对于地下管廊来讲,需要考虑管廊的防浮等等。

2. 对地下水文地质条件进行深入分析。

在地下结构的设计阶段,需要对地下水文地质条件进行全面的认识。

例如了解地下水的水位、水质、水流动和水压力等信息,以便在设计中考虑地下水对结构浮升的影响。

3. 采用合理的结构设计。

在地下结构的设计中,需要采用合理的结构设计来降低地下结构的浮升趋势。

例如,可以采用重力式结构、耐浮式结构、地下水井工厂和井室式结构等。

4. 采用防浮措施。

在设计阶段,地下结构可以采用各种防浮措施,如地下水压减小措施、控制结构重量等,来降低地下结构的浮升趋势。

建筑抗浮措施

建筑抗浮措施

建筑抗浮措施随着城市建设的不断发展,建筑抗浮成为了一个重要的问题。

在某些地区,由于地下水位上升或地下水位下降,建筑物可能会发生浮动现象,给建筑的稳定性和安全性带来潜在威胁。

为了解决这个问题,人们采取了一系列的抗浮措施。

建筑在设计和施工阶段需要进行充分的地质勘察和研究,以了解地下水位的变化情况。

这样可以为建筑的抗浮设计提供准确的数据和依据。

根据地下水位的高低,可以选择适当的抗浮措施进行施工。

建筑中常用的抗浮措施之一是采用沉井或沉桩技术。

沉井是通过在建筑周围挖掘深井,然后将井内充满重物或混凝土,增加建筑物的重力,使其抵抗浮动。

沉桩则是通过在地下打入桩基,使建筑物与地下水位形成一定的阻隔,从而减少浮动的风险。

还可以采用反浮平衡技术来增加建筑物的稳定性。

这是通过在建筑物底部设置反浮平衡设施,如重力块或平衡梁,使建筑物的重力与浮力达到平衡状态,从而防止建筑物发生浮动。

建筑中的排水系统也是抗浮的重要组成部分。

合理设计和维护建筑物的排水系统,可以有效地控制地下水位的上升和下降,减少浮动风险。

排水系统应包括排水管道、排水井和排水泵等设施,确保建筑物周围的地下水能够及时排除,保持地基的稳定性。

除了上述的抗浮措施,建筑物的结构设计也起着重要的作用。

合理的结构设计可以提高建筑物的稳定性和抗浮能力。

在设计过程中,需要考虑建筑物的重心位置、结构强度和抗震性能等因素,确保建筑物能够承受外部力的作用,避免浮动的发生。

建筑物的监测与维护也是保证抗浮效果的重要环节。

定期对建筑物进行测量和检查,及时发现和处理可能存在的问题。

同时,要加强对建筑物的维护和修复,保持建筑物的稳定性和安全性。

总结起来,建筑抗浮措施是为了保证建筑物的稳定性和安全性而采取的一系列措施。

在建筑的设计、施工、结构设计、排水系统和监测维护等方面都需要进行综合考虑和措施实施,以应对地下水位变化带来的潜在风险。

通过合理的抗浮措施的采取,可以有效地提高建筑物的抗浮能力,确保建筑物的稳定运行和安全使用。

最全的抗浮设计解读

最全的抗浮设计解读

最全的抗浮设计解读抗浮设计是指在建筑、结构、设备、机械等各个方面采取的措施,以确保建筑物在水下、水上及地面受到洪水等浮力作用时保持稳定。

下面是对抗浮设计的解读,其中包括了建筑结构、防浮设施和应急预案等方面。

一、建筑结构的抗浮设计1.基础设计:抗浮设计的首要任务是在设计阶段对基础进行合理布置。

需要考虑到基础的面积、形状、深度和强度等因素。

在设计时,可以采用增大基础面积的方法,以增加建筑物的稳定性;采用增加基础深度的方法,减小建筑物与地面的相对高度差。

2.结构设计:在抗浮设计中,结构设计是关键的一环。

需要根据建筑的用途、高度和特殊环境等因素,确定合适的结构形式和材料。

例如,在地震多发区设计建筑物时,应加强框架结构的抗震性能。

3.材料选择:在抗浮设计中,材料的选择非常重要。

需要选择强度高、稳定性好的材料,以确保建筑物能够承受外部水力作用。

同时,也需要选择抗腐蚀性好的材料,以防止建筑物在水下环境中受到腐蚀。

二、防浮设施的抗浮设计1.浮子设施:浮子是一种用于减小建筑物受浮力影响的设施,通常用于桥梁、码头等水面建筑物。

浮子可以根据实际情况进行设计和布置,以增加建筑物的稳定性。

2.锚定设施:锚定设施是指用于将建筑物固定在地面或水底的设施,以防止建筑物受到浮力的影响。

锚定设施可以采用锚链、锚桩等形式,确保建筑物具有足够的牢固性。

3.防浮墙:防浮墙是一种用于防止水流的设施,通常用于防洪区域或河道旁边。

防浮墙可以帮助减小建筑物受到水流冲击的影响,保护建筑物的稳定性。

三、应急预案的抗浮设计1.安全疏散通道:在抗浮设计中,需要合理设置安全疏散通道,以便人员在紧急情况下迅速撤离。

疏散通道应有足够的宽度和容量,通畅且易于辨识,人员应进行适当的培训和演练,掌握应急撤离的方法和技能。

2.预警系统:在抗浮设计中,预警系统是必不可少的一部分。

预警系统可以及时向人们发出警示,提醒他们采取必要的行动。

预警系统可以包括声音、文字、图标等形式,以满足不同人群的需求。

地下室抗浮设计

地下室抗浮设计

引言概述:地下室抗浮设计是在地下室建设过程中至关重要的一环。

在地下室施工中,由于地下水位的压力,地下室会产生浮升的风险,在设计中必须采取相应的措施来保证地下室的稳定性和安全性。

本文将对地下室抗浮设计进行详细探讨,包括设计原则、抗浮措施以及施工中的注意事项。

正文内容:一、设计原则1.1地下水位分析:在进行地下室抗浮设计之前,需要对地下水位进行详细的分析。

通过对地下水位的调查和监测,确定地下室地基所承受的水压力大小和变化趋势,从而提供设计依据。

1.2沉降分析:地下室建设过程中,地基沉降是不可避免的。

设计师需要通过地基工程勘察和分析,确定地基承载能力和沉降量的合理范围,并采取相应的措施降低地基沉降对地下室的影响。

1.3抗浮设计计算:抗浮设计计算是地下室抗浮设计的核心内容。

设计师需要根据地下室的结构和地下水的压力,进行浮力计算和承载力计算,确保地下室能够有效地抵抗浮升力。

还需要考虑地下室的重力结构和承载能力,以保证其稳定性。

1.4抗浮控制策略:设计师需要制定详细的抗浮控制策略,包括采取何种措施来减小浮升力、增加地下室的自重和刚度、提高地下室的排水能力等。

这些措施应当符合相应的抗浮设计标准和规范。

1.5施工监测和评估:地下室抗浮设计不仅仅是在施工前的计算和设计,还需要在施工过程中进行监测和评估。

通过实时监测地下室的变形和地下水位的变化,及时调整设计措施,确保地下室的抗浮性能。

二、抗浮措施2.1地下室顶板加强:地下室顶板是主要受力面之一,需要采取相应的加固措施来增加其抗浮能力。

可以采用增设钢筋或混凝土加厚的方式来增加顶板的刚度和承载能力。

2.2基础加固:地下室的基础是抗浮的重要组成部分,需要采取适当的加固措施来增强其抗浮能力。

可以采用加宽基础底座、增加基础深度或使用专用的加固材料等方式来提高基础的承载能力。

2.3排水系统设计:地下室的排水系统在抗浮设计中起着重要的作用。

设计师需要合理设计排水系统,确保地下室内的水能够及时排出,减小地下水位的压力。

最全的抗浮设计

最全的抗浮设计

确定,当无试验资料时可参见表8.2.3-2和表8.2.3-3取值;
D ——锚杆锚固段钻孔直径(mm)。
表8.2.3-1 岩土锚杆锚固体抗拔安全系数
边坡工程安全等级 一级 二级 三级
临时性锚杆 2.0 1.8 1.6
安全系数 永久性锚杆 2.6 2.4 2.2
四、抗浮锚杆设计
表8.2.3-2 岩体与锚固体极限粘结强度标准值
抗浮设计从设计阶段来界定可分为施工阶段的抗浮设计和使用阶段的抗浮 设计
从设计步骤上可分为整体抗浮设计和局部抗浮设计
二、整体抗浮设计
1、整体抗浮设计应符合《地规》5.4.3 Gk/Nw,k≥Kw
式中:Gk——建筑物自重及压重之和 Nw,k——浮力作用值 Kw——抗浮稳定安全系数,一般情况下可取1.05.
二、整体抗浮计算
Gk=Gk1+γw×h21+γs’×h21+γs×h22 =Gk1+γs×h2
Nw,k=γw×hw
二、整体抗浮计算
Gk=Gk1+γw×h2+γs’×h2+γw×h3 =Gk1+γs×h2+γw×h3
Nw,k=γw×hw =γw×(h1 +h2) +γw×h3
Gk=Gk1+γs×h2 Nw,k=γw×(h1 +h2) 但局部抗浮设计不适用
2)对于岩石地基等开挖难度较大的地基,优选地下室顶板压重的方案
(多层地下室同理),其优点是减少爆破开挖及回填量、竖向构件长
度不受影响;缺点是底板,顶板均比底板压重方案增加受力及结构造
价(竖向构件可能也会增加造价)
三、局部抗浮设计
1、局部抗浮设计必须在整体抗浮稳定性满足设计要求的前提下进行 2、当地下室整体抗浮满足要求或采取压重措施后整体抗浮满足要求时,局

建筑抗浮技术标准

建筑抗浮技术标准

建筑抗浮技术标准一、总则1.1 为了规范建筑抗浮技术标准,确保建筑物的安全性和稳定性,特制定本标准。

1.2 本标准适用于新建、改建和扩建的建筑物,包括工业建筑、公共建筑和居住建筑等。

1.3 建筑物抗浮设计应遵循安全、经济、合理、实用的原则,并应考虑当地的气候条件、地质条件、水文条件等因素。

二、抗浮设计基本规定2.1 建筑物抗浮设计应包括整体抗浮和局部抗浮两种情况。

整体抗浮应满足建筑物的整体稳定性要求,局部抗浮应满足基础底面脱空限值要求。

2.2 建筑物抗浮设计应考虑地下水位变化的影响,包括最高水位、最低水位和常年水位等。

2.3 建筑物抗浮设计应采用合理的结构形式和构造措施,确保其具有足够的刚度和承载能力。

2.4 建筑物抗浮设计应考虑地震作用下的抗浮稳定性,并采取相应的构造措施。

三、抗浮措施及要求3.1 建筑物抗浮措施应根据地质条件、水文条件、建筑物特点等因素进行选择,并应满足以下要求:3.1.1 应采取有效的排水措施,防止地下水渗入建筑物内;3.1.2 应采取增加建筑物重量、设置抗浮锚杆(桩)等措施,增加抗浮能力;3.1.3 应采取防止基础底面脱空的技术措施,确保建筑物稳定。

3.2 混凝土结构建筑物的抗浮措施应符合以下要求:3.2.1 应根据具体情况选择合适的防水材料和防水构造,并确保其与结构层紧密结合;3.2.2 应根据地下水位变化情况,合理设置疏水层和排水沟等排水设施;3.2.3 应根据需要设置配重混凝土,增加建筑物重量和稳定性。

3.3 钢结构建筑物的抗浮措施应符合以下要求:3.3.1 应根据具体情况选择合适的支承结构体系和节点构造;3.3.2 应合理设置挡水板、排水沟等排水设施;3.3.3 应根据需要设置配重块等增加建筑物稳定性的措施。

四、质量保证措施及验收标准4.1 建筑物抗浮设计及施工过程中应采取有效的质量保证措施,包括材料质量保证、施工过程控制、验收标准等。

4.2 建筑物抗浮设计的验收标准应符合国家相关规范和标准的要求,并应进行严格的验收和检测。

地下室抗浮方案

地下室抗浮方案

地下室抗浮方案地下室抗浮方案是指在建筑设计和施工过程中,采取相应的措施来避免地下室因为水压力导致浮动或损坏的问题。

地下室作为建筑物的重要组成部分,在地下水位较高或者建筑场地地质条件较差的情况下,容易受到水压力的影响,导致地下室浮动。

1. 地下室设计考虑因素在设计地下室结构时,需要考虑以下因素:1.1 地下水位:了解地下水位的高度和水压力对地下室的影响,根据具体情况确定地下室的最低底板高度。

1.2 建筑场地地质条件:了解地质情况,评估地质稳定性,选择合适的地基处理方式,如加固地基或选择更稳定的场地。

1.3 结构设计:采用合适的结构形式和材料,如混凝土墙体和地板,以及加固结构的方法,如桩基、土钉墙等,以提高地下室的稳定性和抗浮能力。

2. 抗浮措施为了保证地下室的安全性和稳定性,需要采取以下抗浮措施:2.1 地下室底板设置排水系统:在地下室底板设置合适的排水系统,将地下水迅速排出,减少水的压力。

可采用地下水泵或者设置合理的排水渠道来实现有效排水。

2.2 地下室底板施工防水处理:地下室底板需要进行密封处理,采用防水涂料或者铺设防水膜等措施,防止地下水渗透到室内。

2.3 地下室墙体采取防水措施:对于地下室的墙体,可以采用防水涂料、防水板材等防水措施,预防地下水渗透。

2.4 置换重力控制层:通过设置重力控制层,将地下室与周围的地基连接,增加地下室的重力,提高稳定性,减少浮动风险。

2.5 地基加固措施:根据地质条件的不同,可以采用桩基、地锚和土钉墙等加固措施,提高地下室的稳定性。

2.6 控制地下室的荷载和结构形式:合理控制地下室的荷载,避免在地下室周围增加过重的负荷。

根据设计需要,选择合适的结构形式,如钢筋混凝土或者钢结构等,提高地下室的抗浮能力。

3. 监测和维护在地下室建设完成后,需要进行定期的监测和维护工作,以确保地下室的稳定性:3.1 定期检查排水系统:定期检查地下室的排水系统是否正常工作,确保地下水迅速排出,避免积水和增加水压力。

浅谈地下室底板抗浮设计(全文)

浅谈地下室底板抗浮设计(全文)

浅谈地下室底板抗浮设计(全文)范本 1:正文:一、引言地下室底板抗浮设计是地下室工程中非常重要的一环。

本文将从地下室底板抗浮设计的意义、设计原则、设计方法以及注意事项等方面进行细化阐述。

二、地下室底板抗浮设计的意义地下室底板抗浮设计是为了防止地下水位上升时地下室底板发生浮起现象,从而导致地下室的破坏。

合理的底板抗浮设计能够保证地下室的安全稳定,并提高地下室使用寿命。

三、设计原则1. 应根据地下水位变化规律确定底板抗浮标准,确保底板能够承受地下水压力。

2. 应考虑地下室的使用情况,确定底板的材料和结构形式。

3. 应结合地下室的地基情况,采取相应的地基处理措施,提高地下室底板的稳定性。

四、设计方法1. 通过对地下水位数据进行分析,确定地下室底板所需抗浮标准。

2. 根据地下室的使用情况进行结构设计,包括选择合适的材料、确定适当的厚度和形式。

3. 结合地下室的地基情况,采取加固地基、排除渗水等措施,保证底板的稳定性。

五、注意事项1. 底板的设计要充分考虑地下水位变化的影响,避免因地下水位上升而导致底板浮起。

2. 底板的材料选择要考虑其防水性能和抗浮能力,选择合适的材料进行施工。

3. 底板设计时还要考虑地下室的使用情况,如承重能力、防水性能等。

六、附件本文档涉及附件:地下室底板抗浮设计图纸、地下室底板施工方案等。

七、法律名词及注释1. 抗浮:指地下室底板在地下水位上升时能够抵抗浮起的能力。

2. 地下室:指建筑物地下部分。

范本 2:正文:一、概述地下室底板抗浮设计是地下室工程中的一项关键设计环节。

本文将从底板抗浮设计的重要性、设计原则、设计方法以及注意事项等方面进行详细探讨。

二、底板抗浮设计的重要性地下室底板抗浮设计的主要目的在于确保地下室在地下水位上升时不会发生底板浮起现象,从而保证地下室的安全稳定。

合理的底板抗浮设计能够有效延长地下室的使用寿命。

三、设计原则1. 应根据地下水位变化规律确定底板抗浮标准,确保底板能够承受地下水的压力。

地下室抗浮设计(二)

地下室抗浮设计(二)

地下室抗浮设计(二)引言概述:地下室抗浮设计是地下室工程中的重要部分,它旨在通过合理的设计和施工措施,确保地下室的稳定性和安全性。

本文将从五个方面,即地基处理、地下水控制、基础设计、墙体结构和底板设计,对地下室抗浮设计进行详细阐述。

地基处理:1. 了解地基承载力:通过地质勘探等手段,获取地下室周围土壤的物理和力学性质,准确评估地基承载力。

2. 地基加固技术:采用适当的地基增强措施,如浆体注射、振动加固等,提高地基的承载能力。

3. 考虑地下水对地基的影响:地下水会导致地基土壤饱和和液化,需根据地下水位确定地下室的抗浮设计方案。

地下水控制:1. 地下水位监测:安装可靠的地下水位监测设备,观察并记录地下水位的变化,及时调整抗浮设计方案。

2. 地下水排水:采用合适的排水系统,如地下水泵、防水材料等,有效控制地下室的渗水和涌水问题。

基础设计:1. 基础形式选择:根据地下室的结构和周边环境,选择合适的基础形式,如扩大基、桩基等,提高地下室的稳定性。

2. 基础尺寸设计:根据地下室的荷载特性和地基条件,确定合理的基础尺寸,确保地下室的承载能力和稳定性。

3. 基础材料选择:选择适当的基础材料,如高强度混凝土、增强土、钢筋等,提高基础的抗压和抗浮能力。

墙体结构:1. 墙体选择:选择适当的墙体结构,如钢筋混凝土墙、钢筋砌筑墙等,根据地下室的用途和设计要求,提高墙体的抗浮能力。

2. 墙体厚度设计:根据地下室的荷载和地基条件,确定合理的墙体厚度,保证墙体的承载能力和稳定性。

3. 墙体连接设计:设计合理的墙体连接方式,如榫卯连接、焊接等,增加墙体的整体稳定性。

底板设计:1. 底板厚度设计:根据地下室的用途和荷载特性,确定合理的底板厚度,提高底板的抗压能力。

2. 底板材料选择:选择适当的底板材料,如钢筋混凝土、玻璃钢等,提高底板的承载能力和抗浮能力。

3. 底板防水设计:采用适当的防水材料和防水层,保证底板的防水性能,减少地下水对底板的影响。

抗浮设计思路

抗浮设计思路

抗浮设计思路
1.抗浮设计是指防止建筑物、桥梁、船舶等物体在受到浮力作用时出现倾覆或漂浮的情况。

以下是抗浮设计的一些思路:
2.起重设计:通过增加物体的重量,增加物体所承受的重力,降低浮力的作用。

3.防水设计:通过使用防水材料,减少物体受到浸泡或淹没的可能性,从而减少浮力的作
用。

4.重心设计:通过设计物体的结构和布局,使其重心尽可能低,这样可以减少物体的抛翻
和漂浮风险。

5.稳固设计:通过设计物体的支撑结构和加固措施,增强物体的稳定性和抵抗力。

6.水平设计:通过调整物体的水平度和水平平衡,保持物体在水面上的稳定状态,减少倾
覆和倾斜的风险。

7.海洋工程设计:针对海上建筑、桥梁、船舶等需要在海洋环境中运行的物体,可以采用
多种海洋工程技术,如沉箱基础、锚固等方式保证物体的稳定和防护。

8.总的来说,抗浮设计需要综合考虑物体的材料、结构、稳定性、水平平衡、海洋环境等
因素,从多个角度出发,做好充分的准备和预防,以确保物体的安全和稳定性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
岩石类别 极软岩 软岩 较软岩 较硬岩 坚硬岩 frbk值(kPa) 270~360 360~760 760~1200 1200~1800 1800~2600
注:1 适用于注浆强度等级为M30; 2 仅适用于初步设计,施工时应通过试验检测; 3 岩体的结构面发育时。取表中下限值; 4 岩石类别根据天然单轴抗压强度fr划分:fr<5MPa为极软岩,5MPa fr<15MPa 为软岩, 15MPa fr<30MPa 为较软岩,30MPa fr<60MPa 为较硬岩, fr 15MPa 为坚硬岩,
Gk=Gk1+γs×h2 Nw,k=γw×(h1 +h2) 但局部抗浮设计不适用
二、整体抗浮设计
2、若整体不满足设计要求时,通常有三种处理方式 增加压重、采用抗浮锚杆、采用抗拔桩 整体抗浮稳定性不满足设计要求而采取增加压重的措施时,可采取地 下室底板压重,顶板压重两种方式。压重材料可根据需要选用普通回 填土、毛石混凝土、素混凝土、铁屑混凝土等 1)对于非岩石地基如粉质粘土、粉土、中粗砂等易开挖的地基,应首 选地下室底板压重方案。其优点是地下室底板局部抗浮受力减小从而 节省结构底板造价,地下室顶板梁不受影响;缺点是开挖及回填量增 大、竖向构件长度增大。 2)对于岩石地基等开挖难度较大的地基,优选地下室顶板压重的方案 (多层地下室同理),其优点是减少爆破开挖及回填量、竖向构件长 度不受影响;缺点是底板,顶板均比底板压重方案增加受力及结构造 价(竖向构件可能也会增加造价)
四、抗浮锚杆设计
表8.2.3-3 土体与锚固体极限粘结强度标准值
三、局部抗浮设计
M=0.5x1726.6/4.05=213.2KN.m σ s=M/(0.87Xh0XAs)=213.2x106/(0.87x350x3142)=222.8 ρte=As/Ate=3142/(0.5x400x1000)=0.016>0.01 Ψ=1.1-0.65x2.2/(0.016x222.8)=0.7 Wmax=1.9x0.7x222.8/(2x105)x(1.9x30+0.08x20/0.016)=0.26>Wlim=0.2 (《混规》 表3.4.5) 同理计算下部钢筋需22@200支座附加22@200,Wmax=0.20 Y方向裂缝计算同X方向。 综上,防水板配筋满足承载力计算和裂缝计算的要求。
三、局部抗浮设计
1、局部抗浮设计必须在整体抗浮稳定性满足设计要求的前提下进行 2、当地下室整体抗浮满足要求或采取压重措施后整体抗浮满足要求时,局 部抗浮设计应包含以下内容: 1)荷载确定:基底标高浮力-底板及其上覆土自重 承载力计算时应乘以分项系数,其中水浮力的分项系数取1.35,自重 的分项系数取1.0 裂缝计算时取标准值 2)根据不同的基础形式选用不同的计算方法,进行地下室底板(基础) 混凝土构件的抗弯、抗剪、抗裂等计算,完成截面配筋设计。
三、局部抗浮设计
按照表9.2.4进行分配结束后,根据承载力及裂缝计算公式进行计算,以上图计算为 例。 1.承载力计算:
防水板承受的净水浮力:q=1.35×51 -(0.5×16+0.4×25)=50.85KN/m2
总弯矩:Mx=qly(lx-2C/3)2/8=49.85 ×8.1×(8.1-2×1.2/3)2/8=2743.7KNm (上柱墩高度300,C=0.3+0.6+0.3=1.2) 由表9.2.4,(以端跨为例)得:
从设计步骤上可分为整体抗浮设计和局部抗浮设计
二、整体抗浮设计
1、整体抗浮设计应符合《地规》5.4.3 Gk/Nw,k≥Kw 式中:Gk——建筑物自重及压重之和
Nw,k——浮力作用值
Kw——抗浮稳定安全系数,一般情况下可取1.05. 下面以地下车库为例,对式5.4.3进行分析
Gk——建筑物自重及压重之和,这里面不包含活荷载和后砌隔墙荷载。
X方向:跨中正弯矩最大值:M正=0.26 ×2743.7/4.05=176.2KNm
支座负弯矩最大值:M负=0.5 ×2743.7/4.05=338.7KNm 混凝土强度等级为C35,钢筋等级为HRB400,防水板厚h=400mm,则 As正=176.2 ×106/(0.9 × 360 ×370)=1470mm2
As负=338.7 ×106/(0.9 × 360 ×350)=2987mm2
所以,防水板上部钢筋取20@200(1571mm2),双向设置,下部钢筋支座处20@200附加 20@200(1571×2=3142mm2) Y方向防水板配筋同X方向。
三、局部抗浮设计
2.裂缝计算: 根据《混凝土结构设计规范》7.1.1-3,Wmax≤ Wlim
有关抗浮设计的专题整理
目录
一、概述
二、整体抗浮设计
三、局部抗浮设计 四、抗浮锚杆的设计 五、施工阶段的抗浮设计
一、概述
根据《地规》3.0.2第6条:建筑地下室或地下构筑物存在上浮问题时,尚 应进行抗浮验算。 抗浮设计应根据地质报告出具的抗浮设计水位进行计算,现阶段设计过程 中经常会遇到地质报告不全或者是非正式的地质报告,在看地质报告 的过程中要着重检查有无抗浮水位的描述,描述是否准确,前后结论 是否一致,发现问题应及时与建设方和勘察部门联系确认。抗浮水位 有时会影响基础形式的选取。 抗浮设计从设计阶段来界定可分为施工阶段的抗浮设计和使用阶段的抗浮8.2.3-1取值;
KN ak D f rbk
(8.2.3)
表8.2.3-1 岩土锚杆锚固体抗拔安全系数
安全系数 边坡工程安全等级 一级 二级 三级 临时性锚杆 2.0 1.8 1.6 永久性锚杆 2.6 2.4 2.2
四、抗浮锚杆设计
表8.2.3-2 岩体与锚固体极限粘结强度标准值
二、整体抗浮计算
Gk=Gk1+γs×h2 Nw,k=γw×hw
二、整体抗浮计算
Gk=Gk1+γw×h21+γs’×h21+γs×h22 =Gk1+γs×h2 Nw,k=γw×hw
二、整体抗浮计算
Gk=Gk1+γw×h2+γs’×h2+γw×h3 =Gk1+γs×h2+γw×h3 Nw,k=γw×hw =γw×(h1 +h2) +γw×h3
σs =M/(0.87Xh0XAs)=114.4x106/(0.87x370x1571)=219.1
ρte=As/Ate=1571/(0.5x400x1000)=0.0079<0.01,取0.01 Ψ=1.1-0.65x2.2/(0.01x219.1)=0.45 Wmax=1.9x0.45x219.1/(2x105)x(1.9x20+0.08x20/0.01)=0.185 <Wlim=0.2(《混 规》表3.4.5) 支座:取Cs=30(设计总说明为50,根据《混凝土耐久性规范》3.5.4保护层厚度大于 30时取30)
x4x8.1】X25/(8.1x8.1)=4.35
合计:Gk=35.2+16.25+4.35=55.8 55.8/1.05=53.1>51
整体抗浮满足设计要求
2、局部抗浮设计
三、局部抗浮设计
2、局部抗浮设计
(柱距8.1X8.1)
柱帽在计算弯矩方向的有效宽度
三、局部抗浮设计
见上部两个图图示,按照经验系数法计算,应先计算垂直荷载产生的板的总弯矩设 计值,然后按照《全国民用建筑设计技术措施/结构/混凝土结构》表9.2.4确定 柱上板带和跨中板带的弯矩设计值
N ak
cos
式中 N ak ——相应于作用的标准组合时锚杆所受轴向拉力(kN); H tk ——锚杆水平拉力标准值(kN); ——锚杆锚固段有效锚固长度( );
四、抗浮锚杆设计
8.2.2 锚杆钢筋截面面积应满足下列公式的要求: 普通钢筋锚杆:
As
K b N ak fy
(8.2.2-1)
四、抗浮锚杆设计
1.本文仅针对基础形式为独立基础加防水板方式,筏板基础另行研究 当采取抗浮锚杆措施以满足整体抗浮设计要求时,局部抗浮设计应符合以下 要求: 1)确定抗浮锚杆方案:每平米锚杆抗力=基底标高浮力-底板及其上部覆土 自重/Kw 2)基础形式为独立基础加防水板时,抗浮锚杆布置在独立基础范围以外的抗 水底板区域,独立基础范围内一般无需布置。防水板厚度应满足抗渗等 级、锚杆锚固等要求。防水板配筋按构造要求设置,锚杆间距较大时尚 应复核防水板配筋。 3)抗浮锚杆设计参《建筑边坡工程技术规范》GB50330-2013 第8.2节 设 计计算 8.2.1 锚杆轴向拉力标准值应按下式计算: (8.2.1) H tk
m2); 式中 As ——锚杆钢筋的截面面积( i kPa); i f y ——普通钢筋抗拉强度设计值( 8.2.2取值。 K b ——锚杆杆体抗拉安全系数,应按表 i 表8.2.2 锚杆杆体抗拉安全系数 安全系数 边坡工程安全等级 一级 二级 三级 临时性锚杆 1.8 1.6 1.4 永久性锚杆 2.2 2.0 1.8
3)构造设计:除梁板式抗水底板外,独立基础加抗水底板、筏板等基础
形式均需满足无梁楼盖的构造要求。
三、局部抗浮设计
1、局部抗浮设计(以如下布局为例进行计算)
三、局部抗浮设计
三、局部抗浮设计
1、首先验算整体抗浮是否满足 水浮力:F=(4.2+0.5+0.4)x10=51 覆土折算荷载:(1.7+0.5)x16=35.2 顶板底板折算荷载:(0.25+0.4)X25=16.25 顶板主次梁折算荷载:【0.5x(1-0.25)x2x8.1+0.3x(0.8-0.25)
① 对X方向板的总弯矩设计值,按下式计算:
Mx=qly(lx-2C/3)2/8 ② 对Y方向板的总弯矩设计值,按照下式计算: My=qlx(ly-2C/3)2/8 式中 q—垂直荷载设计值 lx ly---等代框架梁的计算跨度,即柱中心线之间的距离 C---柱帽在计算弯矩方向的有效宽度,见上图 两个方向的总弯矩计算完成后,按照表9.2.4进行分配
相关文档
最新文档
