地下水处理(除铁除锰设备)详细介绍
压力式地下水除铁除锰设备技术说明
压力式地下水除铁除锰设备技术说明
一、应用范围
压力式地下水除铁除锰设备适用于含铁量在 10mg/L以下,最高不超过15mg/L,pH值不低于5.5的地下水除铁处理。
经处理后水中含铁量小于0.3mg/L,符合《生活饮用水水质标准》(GB5749—2006)。
特别适合中小城镇、农村供水、工矿企业自来水源的地下水除铁及工业用水软化,除盐工艺的预处理。
二、技术指标
a.本系列除铁装置的处理能力为 120~2400t/d,根据生产需要
处理能力可适当提高到 2500t/d;
b.原水含铁量小于15mg/L时处理出水含铁量可以符合国家生活
饮用水标准,工业生产用水,对水中含铁量有特殊要求时可按要求专门设计;
c.本装置可以连续操作或间歇操作;
d.滤速为8~12m/h,反冲洗
强度为15L/cm²。
地下水除铁除锰处理
谢 谢!
三、接触氧化法除铁、除锰工艺
• 当地下水的含铁量和含锰量均较低时,一般可采用除铁除锰
双层滤池
• 铁、锰可在同一滤池的滤层中去除,上部滤层为除铁层,下
部滤层为除锰层。,可采用两级曝气、过滤处
理工艺,即第一级除铁,第二级除锰。其工艺流程如下:
• 地下水 → 曝气 → 除铁滤池 → 除锰滤池 → 出水
二、 地下水除锰
• 锰的化学性质与铁相近,常与铁共存于地下水中,但铁
的氧化还原电位比锰要低,相同pH值时二价铁比二价锰 的氧化速率快,二价铁的存在会阻碍二价锰的氧化。因 此,对于铁、锰共存的地下水,应先除铁再除锰。
接触氧化除锰
2Mn2 O 2 2H 2O 2MnO2 4H
高含锰量的水质,成熟期约需60~70d,而低含锰量的水质则需 90~120d,甚至更长;其次滤料成熟期与滤料有关:石英砂的成 熟期最长,无烟煤次之,锰砂最短。
铁氧化成三价铁,并附着在滤料表面上。
接触氧化除铁
滤池初期出水含铁量较高,一般不能达到饮用水水质标准。随着过 滤的进行,在滤料表面覆盖有棕黄色或黄褐色的铁质氧化物即具有 催化作用的铁质活性滤膜时,除铁效果才显示出来。
从过滤开始到出水达到处理要求的这段时间,称为滤料的成熟期, 一般为4~20d
滤料的成熟期与滤料本身、原水水质及滤池运行参数等因素有关。
一、 地下水除铁
4Fe2 O2 10H 2O 4Fe(OH)3 8H
氧化剂
Fe2+
Fe3+
Fe(OH)3
絮凝胶体
氧化剂:氧气、氯和高锰酸钾等
自然氧化 除铁
• 含铁地下水经过曝气,经自然氧化的反应和 沉淀设备
接触氧化 除铁

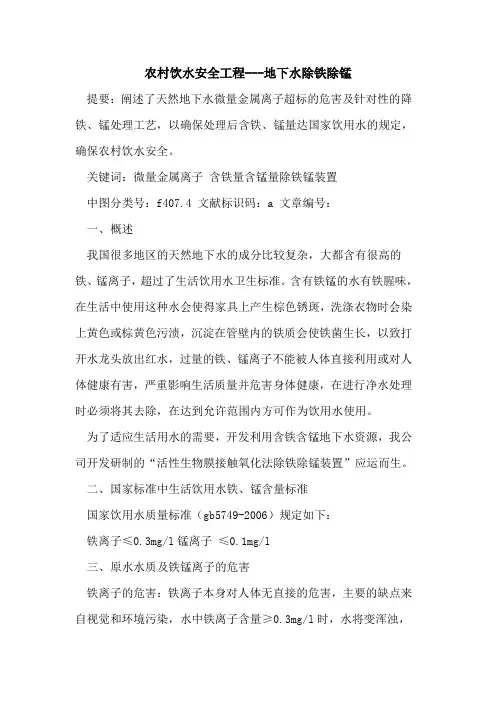

农村饮水安全工程---地下水除铁除锰
农村饮水安全工程---地下水除铁除锰提要:阐述了天然地下水微量金属离子超标的危害及针对性的降铁、锰处理工艺,以确保处理后含铁、锰量达国家饮用水的规定,确保农村饮水安全。
关键词:微量金属离子含铁量含锰量除铁锰装置中图分类号:f407.4 文献标识码:a 文章编号:一、概述我国很多地区的天然地下水的成分比较复杂,大都含有很高的铁、锰离子,超过了生活饮用水卫生标准。
含有铁锰的水有铁腥味,在生活中使用这种水会使得家具上产生棕色锈斑,洗涤衣物时会染上黄色或棕黄色污渍,沉淀在管壁内的铁质会使铁菌生长,以致打开水龙头放出红水,过量的铁、锰离子不能被人体直接利用或对人体健康有害,严重影响生活质量并危害身体健康,在进行净水处理时必须将其去除,在达到允许范围内方可作为饮用水使用。
为了适应生活用水的需要,开发利用含铁含锰地下水资源,我公司开发研制的“活性生物膜接触氧化法除铁除锰装置”应运而生。
二、国家标准中生活饮用水铁、锰含量标准国家饮用水质量标准(gb5749-2006)规定如下:铁离子≤0.3mg/l锰离子≤0.1mg/l三、原水水质及铁锰离子的危害铁离子的危害:铁离子本身对人体无直接的危害,主要的缺点来自视觉和环境污染,水中铁离子含量≥0.3mg/l时,水将变浑浊,含量≥1mg/l时,水出现铁腥味,在洗涤的衣物上留下铁锈斑,在卫生洁具和墙地砖上形成黄色污点且不容清洗。
铁在地下水中主要以二价铁离子存在,一旦接触空气很容易被氧化成三价铁离子,并能在水中迅速形成氢氧化铁产生沉淀,很容易被过滤去除。
锰离子的危害:锰离子在水中常以二价形式存在,二价锰在水中被氧化的速度很慢,所以一般不能使水在接触空气后变浑浊。
但是当二价锰被氧化后能产生沉淀,使水的色度增大,其着色能力比铁离子更强,对衣物和器具的污染能力更强,当水中含锰量超过0.3mg/l时将产生异味。
此外,铁锰细菌的存在会造成金属制品(如金属水箱、容器、管道等)的腐蚀。
由于铁、锰离子的去除存在很多共同点,因此地下水的除铁除锰都是同步进行的。
地下水除铁除锰讲解
2.3 生物氧化除铁
Pierre Mouchet在低溶解氧(0~O.7 mg/L)和低含 铁量(0.75~1.1 mg/L)的情况下发现生物在除铁过程 中存在很大的作用,得出生物是铁去除的主要原因。
Cathene V Tremb-lay也在低溶解氧含量下发现生物 除铁作用的存在。
虽有多名学者发现生物除铁作用的存在,但是在高 铁含量情况下生物除铁作用效果还未有发现。
如水的碱度不足,则在氧 化反应过程中, H+浓度增加 ,pH降低,以致氧化速率受 到影响而变慢。
当pH在7.0以上时,氧化 速率较快。
2.1 空气自然氧化法
• 曝气的目的: 溶氧,散除CO2 ,提高pH ,增大氧化速度;
• 提高曝气效果的方法是增大气—水的接触面积。
• 曝气的装置:水气射流泵曝气装置,压缩空气曝气装置、 跌水曝气装置、叶轮表面曝气装置。
4)有机物的影响 作为吸附剂和催化剂的熟砂滤料表面,当吸附了有机
质后,降低了滤料的催化作用和氧化再生能力。 排除方法:在滤前水中连续加氯。
4.2 规范推荐工艺
4.3 水厂除铁除锰工艺
传统的地下水除铁除锰工艺流程。即一级弱曝气过滤除 铁、二级强曝气过滤除锰,如图2所示。该流程在我国得 到广泛应用,工程实践表明,出厂水总铁可以达到饮用水 标准,但锰的去除效果甚微。
接触氧化除锰常采用曝气一反应沉淀一过滤处理工艺流程.
含Mn2+地下水曝气后进入滤层中过滤, 能使高价锰的氢氧化物 逐渐附着在滤料表面, 形成锰质滤膜, 这种自然形成的活性滤膜具 有接触催化作用, pH值在7.5左右Mn2+就能被滤膜吸附, 然后再 被溶解氧氧化, 又生成新的活性滤膜物质参与反应, 所以锰质活性 滤膜的除锰过程也是一个自催化反应过程, 研究人员测定了活性 锰质滤膜的成份, 认为接触催化物是MnO2 ,其反应式为:
除铁锰设备工艺原理及流程简介
除铁锰设备工艺原理及流程简介地下水中常含有过量的铁和锰,而长期饮用含铁、含锰高的水对人体不利。
水中含铁较高时,水有铁腥味,影响水的口味,作为造纸、纺织、印染、化工和皮革等生产用水,会降低产品质量;洗涤衣物会出现黄色或棕黄色斑渍;铁质沉淀物会滋长铁细菌,阻塞管道,有时会出现红水。
而含锰量较高的水所发生的问题与含铁量较高的情况相类似,并且在工业领域中,水中的铁、锰含量过高对设备具有一定的腐蚀从而缩短设备的使用寿命。
根据我国生活饮用水质标准规定,凡是生活饮用水中铁含量大于0.3毫克/升,锰含量大于0.1毫克/升的必须进行净化处理。
除铁锰设备主要应用于地下水高铁,高锰地区经处理后的水符合国家饮用水标准。
●工艺原理地下水中的溶解性铁、锰,一般以低价Fe2+、Mn2+形态存在,在pH值为6.8~7.2的条件下,高价铁锰化合物呈胶凝聚沉降,用过滤的方法即可去除。
本设备采用天然锰砂为过滤介质。
除铁原理为地下水中二价铁离子,经曝气后,流经滤层过滤时,被覆盖在滤料表面的生物膜吸附并在催化的作用下被溶解氧所氧化,并吸附在滤料上,氧化生成三价铁的氧化物,作为新的滤膜参与新的催化反应,待产水运行一个周期反洗将过剩的氧化物冲掉。
除锰原理同上。
滤层由于离子选择吸收原理,先除铁后除锰。
当含铁地下水经天然锰砂滤层过滤时,锰砂滤层对水中铁质起着两方面作用:1. 催化与氧化作用,加速水中二价铁氧化为三价铁。
2. 截留分离作用,将铁质从水中分离出去,并截留于滤层之中,这两个作用在锰砂滤层中一般是同时完成的。
●工艺流程1.当地下水中含铁浓度在5~10mg/l,含锰浓度在1~ 2mg/l 时,或地下水中仅含铁而不含锰时,含铁浓度在10mg/l左右时,可采用曝气――单级除铁除锰过滤。
工艺流程:地下水→深井泵→曝气装置→水箱→过滤泵→除铁除锰装置→蓄水池→用水单位。
2.若地下水中含铁、锰较高时,即铁大于10mg/l、锰大于2mg/l时,宜采用曝气――双级除铁除锰过滤。
除铁锰过滤器技术要求及处理方法分享
除铁锰过滤器技术要求及处理方法分享一、除铁锰设备简介
铁和锰在地下(井)水中几乎同时存在,水中含铁量较高时,水有铁腥味,影响水的口感,作为造纸、纺织、印染、化工和皮革精致等生产用水,会降低产品质量,含铁水可使生产用具发生锈斑,洗涤衣物会出现黄色或棕黄色斑渍,铁质沉淀物Fe2O3会滋长铁细菌,阻塞管道,有时会出现红水。
而含锰量较高的水与含铁量高的情况相类似,如使水有色、嗅、味,损害纺织、造纸、酿造、食品等工业产品的质量,家用器具会污染成棕色或黑色,洗涤衣物会有微黑色或浅灰色斑渍。
为此我国《生活饮用水卫生标准》(GB5749-85)规定,铁含量≤0.3㎎/L,锰含量≤0.1㎎/L,超过标准的原水须经除铁锰过滤器处理。
长时间饮用含铁含锰量过高的水还会严重影响身体健康,对生产设备腐蚀能力极强。
二、除铁锰处理方法
铁锰含量过高的水一般都利用在催化剂(如锰砂)的作用下
将溶解状态的二价铁或二价锰分别氧化成不溶解的三价铁或四
价锰的化合物,利用除铁锰过滤器的反冲洗功能达到去除净化的目的。
4Fe2++O2+10H2O 4Fe(OH)3+8H
2Mn2++O2+2H2O 2MnO2+4H+
三、除铁锰技术要求
用于地下水除铁除锰的天然锰砂,其锰的形态应以氧化锰为主。
含锰量(以MnO2计)不应小于35%的天然锰砂滤料,既可用于地下水除铁,又可用于地下水除锰;含锰量为20%~30%的天然锰砂滤料,只宜用于地下水除铁;含锰量小于20%的锰矿砂则不宜采用;宜优先采用经过科学试验或生产使用证明能获得良好除铁和除锰效果的天然锰砂品种作滤料。
地下水除铁锰方案
除铁锰的水处理方案进水流量Q=50m³/h,工作压力为2-3公斤,PH=6.5处理后的出水达到《生活饮用水卫生标准》(GB5749-85)规定,铁含量≤0.3㎎/L,锰含量≤0.1㎎/L,处理后的水用于日常家用,采用锰砂过滤器对水中的铁离子和锰离子进水处理,处理工艺流程为曝气→接触氧化→吸附过滤→反洗。
一、工作原理除铁锰装置的工作原理:利用氧化方法将水中低价铁离子和低价锰离子氧化成高价铁离子和高价锰离子,再经过吸咐过滤去除,达到降低水中铁锰含量的目地。
滤料采用精制石英砂和精制锰砂。
精制锰砂的主要成分是二氧化锰(MnO2)它是二价铁氧化成三价铁良好的催化剂。
精制锰砂中的MnO2的含量很高,其除铁效果非常理想,含铁锰地下水的PH值大于5.5与精制锰砂接触即可将Fe2+氧化成Fe3+,最后生成Fe(OH)3沉淀物经精制锰砂滤层后被去除。
所以精制锰砂层起着催化和过滤双层作用。
锰砂除铁机理,除了依靠它自身的催化作用外,还有在过滤时在精制锰砂滤料表面逐渐形成一层铁质滤膜作为活性滤膜,使能起催化作用。
活性滤膜是由R 型羟氢化铁R―FeO(OH)所构成,它能与Fe2+进行离子交换反应,并置换出等当量的氢离子。
Fe2+ +FeO(OH)=FeO(OFe) + +2H+结合到化合物中二价铁,能讯速地进行氧化和水解反应,又重新生成羟其氧化铁,使催化物质得到再生。
Fe0(OFe)+ +O2 +H2O=2FeO(OH)+H+新生成的羟基氧化铁作为活性滤膜物质又参与新催化除铁过程所以活性滤膜除铁过程是一个自动催化过程。
二、运行过程①.曝气根据水质情况采用深井水余压射流曝气或压缩空气曝气等方式,管道混合溶氧,稳定可靠。
曝气法一方面是增加水中的溶解氧;二是驱除CO2,以提高水的PH值,使二价铁氧化成三价铁沉淀,然后再经过滤。
②.接触氧化滤料采用天然锰砂滤料,其具有催化和过滤双层作用。
天然锰砂的主要成分是二氧化锰(Mno2)它是将Fe2+氧化成Fe3+的良好催化剂。
室外给水设计 (49) 地下水除铁和除锰
地下水除铁和除锰I 工艺流程选择9.6.1 关于地下水进行除铁和除锰处理的规定。
微量的铁和锰是人体必需的元素,但饮用水中含有超量的铁和锰,会产生异味和色度。
当水中含铁量小于 0.3mg/L 时无任何异味;含铁量为 0.5mg/L 时,色度可达 30 度以上;含铁量达 1.0mg/L 时便有明显的金属味。
水中含有超量的铁和锰,会使衣物、器具洗后染色。
含锰量大于 1.5mg/L 时会使水产生金属涩味。
锰的氧化物能在卫生洁具和管道内壁逐渐沉积,产生锰斑。
当管中水流速度和水流方向发生变化时,沉积物泛起会引起“黑水”现象。
因此,《生活饮用水卫生规范》规定,饮用水中铁的含量不应超过 0.3mg/L,锰的含量不应超过 0.1mg/L 。
生产用水,由于水的用途不同,对水中铁和锰含量的要求也不尽相同。
纺织、造纸、印染、酿造等工业企业,为保证产品质量,对水中铁和锰的含量有严格的要求。
软化、除盐系统对处理水中铁和锰的含量,亦有较严格的要求。
但有些工业企业用水对水中铁和锰含量并无严格要求或要求不一。
因此,对工业企业用水中铁、锰含量不宜作出统一的规定,设计时应根据工业用水系统的用水要求确定。
9.6.2 关于地下水除铁、除锰工艺流程选择的原则规定。
试验研究和实践经验表明,合理选择工艺流程是地下水除铁、除锰成败的关键,并将直接影响水厂的经济效益。
工艺流程选择与原水水质密切相关,而天然地下水水质又是千差万别的,这就给工艺流程选择带来很大困难。
因此,掌握较详尽的水质资料,在设计前进行除铁、除锰试验,以取得可靠的设计依据是十分必要的。
如无条件进行试验也可参照原水水质相似水厂的经验,通过技术经济比较后确定除铁、除锰工艺流程。
9.6.3 地下水除铁技术发展至今已有多种方法。
如接触过滤氧化法、曝气氧化法、药剂氧化法等等。
工程中最常用的也是最经济的工艺是接触过滤氧化法。
除铁的过程是使 Fe2+氧化生成 Fe(OH)3,再将其悬浮的 Fe(OH)3粒子从水中分离出去,进而达到除铁目的。
除铁除锰设备应用说明
除铁除锰净水设备可根据用户的需求采用碳钢、玻璃钢、不锈钢等材质,以天然的锰砂、石英砂为过滤介质使地下原水经处理后完全达到了国家的饮用水标准,该设备是具有工艺简单、操作方便、工作效率高、净水效果好等优点,并且在抽水净化和使用中全部采用了自动控制。
广泛应用于医药行业、电子行业、工矿企业等以地下水为水源的生活用水和工业用水处理。
【除铁除锰设备工作原理】本设备采用天然锰砂为过滤介质。
除铁原理为地下水中二价铁离子,经曝气后,流经滤层过滤时,被覆盖在滤料表面的生物膜吸附,并在催化的作用下被溶解氧所氧化,并吸附在滤料上,氧化生成的三价铁的氧化物,作为新的滤膜参与新的催化反应,待产水运行一个周期反洗将过剩的氧化物冲掉。
除锰原理同上。
滤层由于离子选择吸收原理,先除铁后除锰。
在PH值等于6.8-7.2条件下,Fe (OH)3呈胶体凝聚沉淀,用过滤的方法即可除去。
当含铁地下水经天然锰砂滤层过滤时,锰砂滤层对水中铁质起着两方面作用:1、催化与氧化作用,加速水中二价铁氧化为三价铁。
2、截留分离作用,将铁质从水中分离出去,并截留于滤层之中,这两个作用在锰砂滤层中一般是同时完成的。
【除铁除锰设备工艺流程】1、当地下水中含铁浓度在5~10mg/l,含锰浓度在1~ 2mg/l时,或地下水中仅含铁而不含锰时,含铁浓度在10mg/l左右时,可采用曝气――单级除铁除锰过滤。
工艺流程:地下水→深井泵→曝气装置→水箱→过滤泵→除铁除锰装置→蓄水池→用水单位。
2、若地下水中含铁、锰较高时,即铁大于10mg/l、锰大于2mg/l时,宜采用曝气――双级除铁除锰过滤。
工艺流程:地下水→深井泵→曝气装置→水箱→过滤泵→一级除铁除锰装置→二级除铁除锰装置→蓄水池→用水单位【除铁除锰过滤器使用说明】地下水除铁除锰器主要应用于地下水高铁,高锰地区以解决以地下水为水源,需除铁除锰的处理装置,该设备采用了氧化除铁除锰原理,利用空气中氧气将水中Fe2+和Mn2+氧化成不溶于水的Fe3+和MnO2,再结合装置中的天然锰砂填料将水中铁锰离子去除。
除铁锰过滤设备的使用说明
地下水除铁锰设备应用于地下水,主要是利用空气中的氧气将水中的铁、锰离子氧化,将水中的杂质去除。
产品特点1.曝气部分:不需投加药剂和催化剂,只是加注少量的空气,可降低运行成本。
2.设备主体部分是将强氧化反应,分离除沙器,分组式悬浮池等工艺为一体的装置,结构独特。
3.滤池部分:由于滤池内部设有自身反冲洗装置,不需配备反冲洗水泵,可减少工程占地,降低工程投资。
4.压力式滤池反冲洗强度高,使滤层冲洗均匀,干净,反洗时间短,过虑周期长,延长滤料使用寿命。
5.该设备可直接向用户和管网供水,不需配备清水池和二级泵站,减少设备投资,避免二次污染。
技术性能气水混合时间:3-5分钟;滤池过滤速度,0-14米/时;反洗强度,16-18升/平方米秒;滤层厚度:1.0-1.2米;进口压力≥0.06Mpa,设备承受压力:0.06-0.3 Mpa,0.3-0.6 Mpa,0.6-1.0 Mpa。
适用范围:进水铁<20毫克/升,锰<10毫克/升,出水<0.3毫克/升,锰<0.1毫克/升.安装技术要求及调试运行操作方法水泵的选择(A)水量应按设备的产水量选配。
(B)水泵扬程:水泵深度加供水高度加十米等于总扬程。
设备宜安装再室内,北方地区应加社保暖设施,设备在安装前应打好混凝土基础和排水沟,后将设备就位使其保持水平,并按工艺流程图连接各部位管路、阀门、仪表部件。
安装时需要特别注意反冲洗排水管不要与下水管线密闭连接,以便观察反冲洗强度和控制反冲洗时间。
滤池填装滤料时先打开入孔盖,先将承托层(锰石)清洗后逐层填装,并保持各层平整,然后填装锰砂滤料滤料填装完毕后,旋紧各部件螺丝,开始通水调试。
开泵前先打开进水总阀和排气阀,滤池进水阀门,关闭出水阀,后起动水泵向罐内注水,同时启动加气机,将加气阀开启1/2的进气量,当滤罐水满后,压力表升至二公斤压力时,停泵检查各部位有无渗漏现象,观察后分别对各滤池进行反冲洗,方法如下:1.首先打开第一滤池反冲洗排水阀,关闭这一滤池的进水阀后开泵进水,这时大量的泥浆水从排水管流至排水沟中,等到反冲洗排水管出清水后,第一滤池反冲洗结束。
地下水除铁除锰
地下水除铁除锰本文着重以下几个方面论述地下除铁除锰:既含铁地下水的形成;水中铁锰对生产和生活的危害;去除水中铁和锰的原理及方法;并应用于本人设计的处理能力为15400吨/日海拉尔净水所工艺流程中。
一.含铁锰地下水的形成铁在地球表面分布很广,地壳中的铁质多半分散在各种晶质岩和沉积岩中,它们都是难溶性的化合物。
这些铁质大量的进入水中,一般通过以下几种途径:1.含碳酸的地下水,对岩层中二价铁的氧化物起溶解作用。
在水的循环中,部分雨水由地表渗入地下的过程中,一般都要经过富含有机物的表土层。
土壤中的有机物在微生物的作用下,被分解而产生出大量二氧化碳,这些二氧化碳溶于水中便使地下水含有大量的碳酸。
含有碳酸的地下水经过地层的渗透和过滤,能逐渐溶解岩层中二价铁的氧化物,而生成可溶于水的重碳酸亚铁:FeO+2CO2+H2O=Fe(HCO3)2当岩层中有碳酸亚铁存在时,碳酸亚铁在碳酸作用下也能生成溶解于重碳酸亚铁。
FeCO3+CO2+H2O=Fe(HCO3)22.三价铁的氧化物在还原条件下被还原而溶解于水。
在含有机质的地层中,常由于微生物的强烈作用而处在还原条件下时,水中的溶解氧被消耗殆尽,而由于有机物的分解作用,产生出相当数量的硫化氢和二氧化碳。
在这种条件下,地层中的三价铁首先被硫化氢还原生成FeS沉淀。
Fe2O3+3H2S=2FeS+3H2O+S生成的硫化铁在碳酸作用下又生成溶解于水中的Fe(HCO3)2。
FeS+2CO2+ 2H2O= Fe(HCO3)2+H2S3.有机物质对铁质的溶解作用。
有些有机酸能将岩层中的三价铁还原成为二价铁而使之溶解于水中,还有一些有机物能和铁质生成复杂的有机铁而溶于水中。
综上所述,一般地下水中主要含有二价铁的重碳酸盐,此外,还可能含有可溶性的有机铁盐。
许多资料中介绍,铁和锰同时存在于天然水中,含铁地下水因地区不同,或多或少含有一定量的锰,只有量的多少不同,在此对地下水的锰的形成就不再详述了。
地下水除铁锰
地下水中常常含有可溶性铁盐和锰盐,影响水的色度,另外,在管壁和过滤材料中蓄积铁、锰沉淀物会降低送水能力,影响水处理。
工业生产会影响到生产器的品质和机械的寿命,对饮用有害人类的健康。
除铁锰过滤器主要包括除去系统中的铁锰离子,净化水质。
我国饮用地下水的农村和城市很多,地下水一般水质较好,作为生活、生产用水水源,具有很多优点,因此优先考虑。
但在很多地区地下水中铁、锰含量超标,如果水中铁、锰含量高时,除影响生活用水对色、味、嗅等感官指标的要求,在用具、洗涤物上产生斑渍外,还会影响人类身体健康。
下面是小编整理的关于地下水去除铁锰离子的方法与工艺分析等内容,希望能对于去除铁锰离子方面起到一些参考价值。
井水除铁/地下水除铁锰处理方法:①根据水质的不同可选择一级或二级处理系统,根据水量选择单台或多台并联系统。
②除铁锰的工艺流程应根据下列条件确定:a.当原水含铁量≤10mg/L、含锰量≤0.5mg/l采用单级处理系统,当含铁量<20mg/l 或锰含量>1mg/l时,采用二级除铁锰处理系统。
b.当原水含铁量≤2.0毫克/升、含锰量≤1.5毫克/升时,可采用:原水曝气—单级过滤除铁除锰c.当原水含铁量或含锰量超过上述数值时,应通过试验确定;可采用:原水曝气—氧化—一次过滤除铁—二次过滤除锰d.当除铁受硅酸盐影响时,应通过试验确定。
必要时可采用:原水曝气—一次过滤除铁(接触氧化)—曝气——二次过滤除锰③除锰滤池滤前水的pH值宜达到7.5以上,二次过滤除锰滤池的滤前水含铁量宜控制在0.5mg/l以下。
在地下水除铁除锰的过程中,曝气的作用很大,目前将地下水净化处理后饮用的地区非常多,地下水处理的设备也很多,但工艺上基本一致,在这种情况下,能够省电、节水、处理效果好的设备成为地下水处理设备选择的关键。
,曝气过程在设备中完成,同时设备能够有效去除水体中的铁、锰、有机物(磷、氮、尿素、溶解酶)等,水中的悬浮物去除率99.5%,出水浊度0.3-4NTU。
除铁除锰装置的原理及流程
除铁除锰装置的原理及流程
一、除铁除锰装置介绍
我国是一个拥有非常丰富地下水资源的国家,但很多地区的地下水是铁锰等物质严重超标,这样的水看似干净,但只要和空气一接触,水中的二价氧就会随即被氧化,变成了三价铁,而三价铁能溶于水。
水中含量达到一定量时,就会有一种腥味,也就是铁锈味,如果这样的水被人们饮用,就会造成铁中毒,而且这样的水如果用于生产,也会对设备造成一定的损坏,像会使一些管道堵塞,使一些设备结垢。
如果想要让生产可以继续,那就必须要对水中的铁锰进行处理。
除铁除锰装置
二、除铁锰装置的工作原理
1、第一步需要运用氧化的方法将离子进行转换,把铁、锰离子从低价的转换成高价的,再通过吸附和过滤等,把水中的铁、锰离子的含量逐渐降低。
用石英砂或者锰砂来作为除铁锰装置里的滤料。
2、源水中如果含有铁锰,就需要在进一步进化之前进行预处理。
以便工艺可以正常进行。
3、除铁锰装置中的曝气可以将水中的二价铁和猛变成高价的,形成不溶于水的物质后,再进行过滤,从而就达到了国家饮用水的标准。
而且滤料还可以进行清洗,可以进行长期的使用了。
三、除铁锰装置工艺流程:
原水通过增压泵的加压进入到射流器中,然后再进入到除铁除锰的装置里,经过三通道预处理,然后由纯水制取设备进行处理后成为纯水。
除铁除锰使用说明书
80t/h地下水除铁除锰系统使用说明一、工艺流程地下水抽水离心泵→曝气塔→调节池→提升泵→压力式除铁除锰装置→常压式除铁除锰装置→清水箱二、工艺说明本系统采用混凝、曝气沉淀、二级除铁除锰设备,处理地下水中铁和锰,混凝剂在地下水抽水离心泵前加入,由水泵运行产生的负压吸入。
使用风机曝气,曝气塔内装有一定数量的填料,使地下水由抽水离心泵抽至曝气塔时表面积增大,风机从曝气塔下部吹气进入曝气塔,使地下水充分曝气。
曝气后地下水流入曝气塔下面的调节池,经过混凝剂的絮凝作用,与地下水中杂质混凝反应和自然沉淀,通过定期排泥而将沉淀物除去。
提升泵在调节池抽水进入压力式除铁除锰和常压式除铁除锰装置,出水进入清水池备用。
三、设备概述1.地下水抽水离心泵功能:抽水进入曝气塔,然后进入调节池备用控制:手动操作操作步骤:1.观察调节池液位,确保水泵启动过程中调节池液位不致太高。
2.确认水泵进出水阀门开启是否正确。
3.手动启动抽水离心泵,观察其压力、流量是否合理。
4.水泵运行过程中观察其压力、流量是否变化,调节池液位高度等。
2.混凝剂加药装置功能:加入混凝剂使地下水混凝在调节池沉淀而去除其悬浮杂质。
加药量:0.8~2.4kg碱式氯化铝/小时,将混凝剂调成10%水溶液液,即加入8~24 L溶液/小时,用户应根据其混凝沉淀的效果而调节加药量。
控制:手动操作操作步骤:1.手动启动抽水离心泵,打开混凝剂出水阀门,调节加药量。
2.观察混凝剂是否足够,应避免抽空,影响水泵正常运行。
3.风机功能:吹风进入曝气塔对地下水曝气,调节地下水PH值,将二价铁转化为三价铁,促进混凝沉淀效果。
控制:手动操作操作步骤:1.手动启动抽水离心泵后,手动启动风机。
2.手动关闭抽水离心泵后,手动关闭风机。
3.注意调节液位,不能超过风机底部。
4.曝气装置功能:使地下水和空气进行逆流混合,增加曝气效果。
5.调节池功能:地下水混凝沉淀,贮存混沉淀后地下水备用。
控制:调节池设置液位开关控制提升泵中液位自动启动,低液位自动停止。
地下水除铁除锰技术12
地下水除铁除锰设备——曝气设备
④ 压缩空气曝气:一般由空气压缩机供气、气水混合器混合,适用于
铁、锰含量较高的大型工程。
⑤ 板条式曝气塔:适用于水中含铁量较高的大型工程。 ⑥ 接触式曝气塔:适用于水中含铁量小于10mg/L的大型程。 ⑦ 叶轮式表面曝气:溶氧效率高、能充分散除CO2和大幅度提高pH值, 适应性强。
概 述
铁锰危害:
水中的含铁量大于0.3mg/l时水便变浑,超过1mg/l时水具有 铁腥味。特别是水中含有过量的铁在洗涤的衣物上能生成锈色斑 点;在光洁的卫生用具上以至与水接触的墙壁和地板上都能着上 黄褐色锈斑。
锰含量过高会使水的色度增大其着色能力比铁高出数倍对衣
物和卫生器皿的污染能力很强,当锰的含量超过0.3mg/l时能使水 产生异味。
地下水除铁、除锰原理
除锰机理:
锰的去除也主要采用氧化法;常用的氧化剂有氧、氯和高锰酸
钾;
生产上广泛采用空气曝气氧化法; 当pH>9.0氧化速度较快,所以必须采用催化剂;
MnO2自催化反应:
MnO2.xH2O+Mn2+=MnO2. MnO.(x-1)H2O+2H+(吸附) MnO2. MnO.(x-1)H2O+1/2O2+H20=2MnO2.xH2O(反应) 二价锰的接触催化氧化总反应: Mn2+ +(x-1)O2+H20+4OH-=2MnO2.zH2O+2(1-z)H2O
地下水除铁除锰技10
• 该装置改变了常用的投药除铁的方法,是 比较环保的新方式。由于不使用任何药品, 不会引起二次污染和影响人体健康;该法 适用于高浓度含铁水的处理,含铁量 50mg/L的水也能处理;水质变动时不影响 出水水质,可得到稳定良好的水质;管理 维修方便,占地面积小,运行成本较低。
生物法
• 生物氧化除锰的一级氧化作用是通过锰氧 化菌胞内的酶促反应实现的,Mn2+吸附在 带负电的锰氧化菌细胞膜表面的胞外聚合 物上,随之产生酶促反应。氧化菌附近分 泌的生物聚合物产生了碱性的微环境,从 而发生简单的催化反应。
• 生物除锰的过程包括扩散、吸附和氧化3个 阶段.在扩散阶段,Mn2+由水中向生物膜 表面扩散;在吸附阶段,扩散到生物膜表 面的Mn2+通过范德华引力和细菌胞外分泌 物被吸附到生物膜的表面上;在氧化阶段 ,被吸附的Mn2+被氧化为MnO2,该过程可 能包含两个方面,一是在微生物周围及内 部形成了一个碱性的微环境,Mn2+在扩散 到微生物表面及进入生物膜内部的过程中 ,被水中溶解氧迅速氧化.二是吸附在生 物膜表面的Mn2+在微生物胞外酶的催化下 被氧化成MnO2。
• 对于Mn2+的去除,只经过简单的曝气是不 能实现的,因为Mn2+在pH大于9.0时,自 然氧化速率才明显加快,而地下水多呈中 性,在同样的pH条件下,Mn2+的氧化比Fe2+ 慢得多,难以被溶解氧氧化为沉淀物而去 除。所以需向地下水中投加碱(如石灰),提 高pH值,才能氧化Mn2+。
除铁除锰设备工作原理
除铁除锰设备工作原理引言除铁除锰设备是一种常用的水处理设备,主要用于去除水中的铁和锰等杂质。
本文将介绍除铁除锰设备的工作原理及其在水处理领域中的应用。
一、除铁除锰设备的工作原理1. 氧化还原反应除铁除锰设备工作的基本原理是利用氧化还原反应来除去水中的铁和锰。
当水中存在铁和锰离子时,将向设备中加入氧化剂,通常使用空气或氧气进行氧化。
铁离子被氧化为铁氧化物,锰离子被氧化为锰氧化物,从而使其变为可沉淀的固体颗粒。
2. 沉淀过滤经过氧化反应后,水中的铁氧化物和锰氧化物变为固体颗粒,需要通过沉淀和过滤的方式将其从水中去除。
除铁除锰设备通常通过引入沉淀池和过滤层来实现此过程。
沉淀池中的固体颗粒会逐渐沉淀到底部,然后通过过滤层进行过滤,将去除固体颗粒的清水流出。
3. 再生除铁除锰设备在一段时间后,沉淀池和过滤层会逐渐积累一定量的铁氧化物和锰氧化物,需要进行再生。
再生的过程通常包括反冲洗和废液处理。
反冲洗可以将积累的固体颗粒冲走,废液处理则将含有铁和锰的废液进行处理,以防止对环境造成污染。
二、除铁除锰设备的应用领域1. 自来水处理除铁除锰设备广泛应用于自来水处理厂,对自来水中的铁和锰进行有效去除,提高自来水的质量。
铁和锰是自来水中常见的杂质,如果超过一定的含量,会对水的口感和颜色产生影响,甚至对人体健康造成一定的影响。
除铁除锰设备可以有效去除水中的铁和锰,提高自来水的水质。
2. 工业废水处理在工业生产过程中,废水中常常含有大量的铁和锰。
如果直接排放到环境中,不仅会污染水资源,还会对周围的生态环境造成破坏。
除铁除锰设备可以对工业废水中的铁和锰进行去除,使废水达到环保标准,减少对环境的污染。
3. 农田灌溉水处理在农田灌溉过程中,水中的铁和锰会对土壤产生一定的影响。
高含量的铁和锰会降低土壤的肥力,对作物的生长产生不利影响。
除铁除锰设备可以对农田灌溉水中的铁和锰进行去除,保证灌溉水的质量,提高农作物的产量和质量。
结论除铁除锰设备通过氧化还原反应、沉淀过滤和再生等工艺,去除水中的铁和锰。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
AOK-30
AOK-45
处理能力(立
3-5
5-8
7-10
10-15
12-20
20-30
27-45
米/时)
直径(毫 800
外 米)
1000
压 形
力 高
式 尺度
(毫 重
寸 米) 力
式
3075 3200
3230 3250
1200 3355 3300
1400 3480 3500
1600 3560 3500
2000 3850 3750
不锈钢除铁除锰工艺的关键是除铁除锰生物滤池,因此运行管理中主要应注意的问题是保证 生物滤池的稳定运行。对于生物除铁除锰滤池,可控制的运行参数主要是滤速和反冲洗。首 先为保证微生物稳定适宜的生存环境,发挥滤池正常处理效率,应严禁突然加大滤速,如果 需要,要考虑滤层的适应过程,每次滤速变化量不超过 1 m/h。其次沈阳开发区原水水质比 较特殊,培养完成的生物滤池抗冲击能力相对较差,在反冲洗时要相当注意,应严格按要求 进行反冲洗。
△、AOK 大型除铁除锰设备工艺流程 地下式溶解氧法除铁除锰工艺流程,有几种形式。选用什么样的流程主要取决于原水的化
学成分,如水的碱性;铁和锰的含量。在北方寒冷地区,当水中碱度大于 2.0mg/l;铁小于 2.0mg/l;锰小于 1.5mg/l 时可采用简单爆气一级过滤法处理,达到除铁除锰的目的。当水 中铁的含量大于 5mg/l;锰大于 1.5mg/l 时一般采用二级过滤工艺,一级过滤先除铁,二级 过滤再除锰原因是当铁和锰同时存在于水中时,铁能干扰锰的去除,特别是铁和锰的含量较 高时,除锰就更困难。
△、AOK 大型除铁除锰设备概述 除铁除锰设备特点:工艺流程可靠,装置简单而多样,可以依据地下水和地表水不同的含
铁含锰量选择不同的曝气方式,不同滤料,以适应多样化的用户需要,从而达到最佳的工艺 组合,最佳的经济效益和社会效益。接触气化法除铁除锰技术,根据水中的含铁含锰量,以 石英砂、白煤及天然锰砂做为过滤解质,利用空气中的氧做为氧化剂的除铁除锰工艺,使二 价铁氧化成三价铁,同时被截留在滤料层中,从而完成除铁除锰的目的。除铁除锰设备适用 原水含铁量≤10mg/L 含锰量≤2mg/L,PH>5.5 的地下水或地表水的处理,经处理后的水质达 到国家饮用水标准,当含铁量>10mg/L 时,根据用户要求和水质另行设计。 △、AOK 大型除除锰设备运行管理中应注意的问题
◇、AOK 生物除铁除锰设备装置-除铁除锰滤池。
滤池分为独立的两列,每列设计水量为 32 400 m3/d,每列共有 6 个单元滤池。单池平面尺 寸为 7.5 m×6.2 m,池深 3.7 m,设计滤速 6 m/h,强制滤速 6.5 m/h。滤料采用普通石英 砂, 厚度 1 m,粒径 0.5 ~1.2 mm。承托层采用卵石垫层,分四层,总厚度 500 mm。滤池 采用大阻力配水系统,采用中央集水池配水。反冲洗采用单独水洗。
工作压力:0.05MPa~0.6MPa 工作温度:5℃~40℃(特殊温度可定做) 单机流量:0.5 m³/h ~125 m³/h 操作方式:手动或自动控制 产品规格:ф173~ф3200 过滤速度:5m/h~12m/h 最大 15m/h 简体材质:304、316L、Q235 衬胶或涂环氧 二、全自动除铁除锰设备原理概述 水中铁、铜、锰等变价离子容易形成难溶的氢氧化物,并进而失水形成更难溶的氧化物, 它们附着在金属表面上,则形成腐蚀电池,引起电化学腐蚀,它们自身还是成垢物质,影响 受热表面和传热表面的传热。 对于膜处理技术来说,铁、铜、锰是去除的对象,但又是污害膜元件的有害物质,它们 的氢氧化物和失水形式是胶体溶液,可被膜元件阻滤,随后变成黏附的垢。 碳酸根是大多 数阳离子的沉淀剂,水中存在的钙、锶、钡离子均可被碳酸盐沉淀为对应的碳酸钙、碳酸锶、 碳酸钡沉淀。硫酸根是强酸阴离子,由它形成的沉淀物难以被溶解掉,这是和碳酸盐很大的 不同之处。硫酸钡和硫酸锶是难以溶解的物质,硫酸钙的溶解度也比较小,很容易达到其饱 和溶解度,它同样是难以被溶解掉。 对反渗透装置的进水进行酸化处理,将被处理水的 PH 值降到 5.5-6.0 则不会产生碳酸钙、碳酸锶和碳酸钡沉淀。如果是聚酰胺系膜还可使 PH 值 更低些。此时,碳酸盐可以被转化为氯化物,亦即使暂时硬度转变为永久硬度而不会在水浓 缩是成垢。 水中硫酸根含量高时,如果含有钡和锶离子,可以结成难溶的垢。钙离子含量 高,经浓缩也能形成难溶的硫酸钙垢。钡、锶两种离子在天然水中含量较少,但是在特殊的 水质中含量也较多,可达与硫酸根饱和的程度,例如北京西南郊地下水的钡离子含量高,位 于该处的某热电厂反渗透装置就受到钡盐成垢的困扰。矿泉水的含锶量较高,这类水也容易 结硫酸锶垢。钙硬度达 2.5mmol/L 时,如果硫酸根达 10mmol/L 就出现硫酸钙沉淀。实际水 中硫酸根含量为 1mmol/L 上下,正常使用时不会结垢,但是发生浓缩(如在反渗透浓水中) 必然会结垢。 防止硫酸盐结垢的方法是使用阻垢剂使成垢物质保持过饱和浓度仍能不析出 成垢。反渗透装置使用目的不同,其垢种不同,不能通用同一类药剂。例如用于饮用水的必 须无毒副作用,不引起水富营养化,不加重菌藻孳生。 还应指出的是,使用亚硫酸纳防止 过剩氯损伤膜元件时,必须控制其投加量,不可过多。因为,在浓缩液中钙离子浓度达
2400 4085 3750
☆、 AOK 不锈钢除铁除锰设备技术路线确定
由于原水中含有铁和锰,尤其是锰含量相当高,净水的主要目标是除铁除锰,所以净化工艺 采用生物除铁除锰技术,主要体现在:跌水弱曝气;在同一生物滤层中除铁除锰;培养期、 稳定期的反冲洗机制。
广州奥凯除铁除锰设备公司专业生产销售除铁除锰设备,地下水除铁除锰设备,除铁除锰净 水设备,除铁除锰水处理设备,提供除铁除锰设备参数,除铁除锰设备标准,除铁除锰设备 装置,除铁除锰设备配件。除铁除锰设备
◇、AOK 除铁除锰设备装置-除铁除锰技术经济优势
首先也是最重要的一点是生物除铁除锰工艺铁锰去除率高且稳定;其次由于采用一级曝气过 滤的简缩流程,与二级处理工艺相比,主体构筑物工程一次性投资可节省 50%左右;再次由 于采用弱曝气方式及不投加任何药剂,在年运行费用上可节省资金 70%左右;最后与二级处 理工艺相比,生物除铁除锰工艺滤池工作周期长、反冲洗强度小、历时短,不仅可以节水节 能,还能增加产水量。
除铁锰过滤器是利用锰砂的催化作用,当水流经过锰砂滤层时,由于滤料的化学作用,水 中的铁、锰离子开始氧化,使水中的三价铁离子在其表面形成含有结晶水的活性氧化膜, 依靠物理截留吸附作用,以达到降低水中铁离子含量的目的。二价铁可用氧化法去除。氧 化法有两种:一种是往水中加入强氧化剂。另一种是曝气法,曝气的作用是增加水中的溶 解氧;驱除 CO2,提高水的 PH,使二价铁氧化成三价铁沉淀,然而再经过滤。滤料有石 英沙和天然锰沙滤料两种,前者使用于含铁量在 4mg/L 以下,PH 值在 6.8 以上的原水。 后者适用于含铁量在 20mg/L 以下,PH 值在 6 以上的原水。过滤的作用是除去三价铁形成 的絮凝体;另外将大部分尚未氧化的二价铁催化氧化作用和羚基氧化的离子交换作用,以 达到除铁的目的。 我公司生产的 KM-CTM 系列除铁除锰过滤器吸收了国内外成熟的除铁除锰技术,采用井 泵余压射流抽气,管式混合溶氧,盘式迭水曝气,滤床接触氧化过滤等工艺,并将传统设 备的体外曝气氧化移入设备内部,仅靠井泵余压就能使设备工作,具有能耗低、占地面积 小、工艺简洁、性能稳定、综合投资省等显著优点。 ▲、奥凯全自动地下水除铁除锰过滤设备技术概述:
◇、AOK 生物除铁除锰设备装置-除铁除锰滤池的运行效果
针对开发区原水水质的特殊性,研究小组对所有运行的 6 个生产滤池进行了考察,最后决定 从 1 号池入手进行培养试验,待摸清培养运行规律后再对其它生产滤池进行调试。2001 年 9 月 15 日,经采集、培养、驯化的高浓度菌种液 2 400 L 接种入 1 号池,同时按照生物机制 运行该滤池。滤池接种后第三天开始每 24 h 取进水及滤池出水,分析测定其铁、锰含量。 至 9 月 25 日,1 号池除锰能力开始出现,锰氧化细菌增加并进入适应期。生物滤池进入适 应期后真正的培养就开始了。利用 1 号池所得到的工程经验,我们接着对其余的 5 个滤池进 行了大量的接种。接种成功后通过调整滤速、反冲洗强度、滤池工作周期等,对整个滤池的 生物滤层进行原位培养。下面以 1 号池为例来说明生物滤池培养过程和运行效果。
广州奥凯除铁除锰设备公司专业生产销售除铁除锰设备,地下水除铁除锰设备,除铁除锰净 水设备,除铁除锰水处理设备,提供除铁除锰设备参数,除铁除锰设备标准,除铁除锰设备 装置,除铁除锰设备配件。除铁除锰设备联系电话: 13825155234 02062241517/62241509 ▲、奥凯全自动地下水除铁除锰过滤设备工作原理:
3
我国具有丰富的地下水资源,许多城镇和工矿企业都以地下水作为水源。但是,据不完全 统计有十八个省、市的地下水中含有过量的铁和锰,不符合工业生产和人民生活的需求。 因此,地下水除铁除锰在给水处理技术中占据着重要的位置。数十年来,我国科技工作者 对地下水除铁除锰进行卓有成效的研究,使得地下水除铁除锰技术得到解决,为给水处理 事业做出了贡献 ▲、奥凯全自动地下水除铁除锰过滤设备优点: ● 除铁锰过滤器可去除铁、锰及多种有害金属,去除率高达 90%,可直接将高含铁地下水 处理成可饮用水,也可用于水的脱色、除臭、除味等。 ● 原水:含铁量≤20mg/L,含锰量≤3mg/L,水温>6~10℃,碱度>2mg/L, ● 处理后含铁量≤0.3mg/L,含锰量≤0.1mg/L。 ● 如原水水质超过上列标准,可采用本设备多级串联或者增加氧化混凝系统。 广州奥凯除铁除锰设备公司专业生产销售除铁除锰设备,地下水除铁除锰设备,除铁除锰净 水设备,除铁除锰水处理设备,提供除铁除锰设备参数,除铁除锰设备标准,除铁除锰设备 装置,除铁除锰设备配件。除铁除锰设备。 一、全自动除铁除锰设备的主要技术参数:
传统接触氧化除铁除锰理论要求先除铁后除锰,即除铁与除锰要分别在两个滤池中完成,因 此必须采用一级曝气过滤除铁、二级曝气过滤除锰的工艺。而生物除铁除锰技术认为地下水
