【精品】第7章软开关技术
电力电子技术第7章 软开关技术

(1) 零电压开关准谐振电路
ug
VDT
关断过程 开通过程
uT (uCr)
Lr
O
t t t t t0 t1 t2 t3t4t5 t6 t0 t
L
+
T
iT iLr
O uVD
ui
Cr
VD
C
R
uo
-
◆其中开关管T和谐振电容 Cr并联,谐振电感 Lr 与T串联。假设电 路中电感L和电容C值很大。 ◆假设电感L和电容C很大,可以等效为电流源和电压源,并忽略 电路中的损耗。 ◆开关电路的工作过程是按开关周期重复的,在分析时可以选择开 关周期中任意时刻为分析的起点,选择合适的起点,可以使分析得到 简化。
(1) 零电压开关准谐振电路
ug
VDT
关断过程 开通过程
uT (uCr)
Lr
O
t t t t t0 t1 t2 t3t4t5 t6 t0 t
L
+
T
iT iLr
O uVD
ui
Cr
VD
C
R
uo
-
◆工作过程 ☞选择开关关断时刻为分析的起点。 ☞t0~t1时段:t0之前,S导通,VD为断态,uCr=0,iLr=IL,t0时刻T关 断,Cr使T关断后电压上升减缓,因此T的关断损耗减小,T关断后, VD尚未导通;Lr+L向Cr充电,L等效为电流源,uCr线性上升,同时 VD两端电压uVD逐渐下降,直到t1时刻,uVD=0,VD导通。
(1) 零电压开关准谐振电路
ug
VDT
关断过程 开通过程
uT (uCr)
Lr
O
t t t t t0 t1 t2 t3t4t5 t6 t0 t
软开关

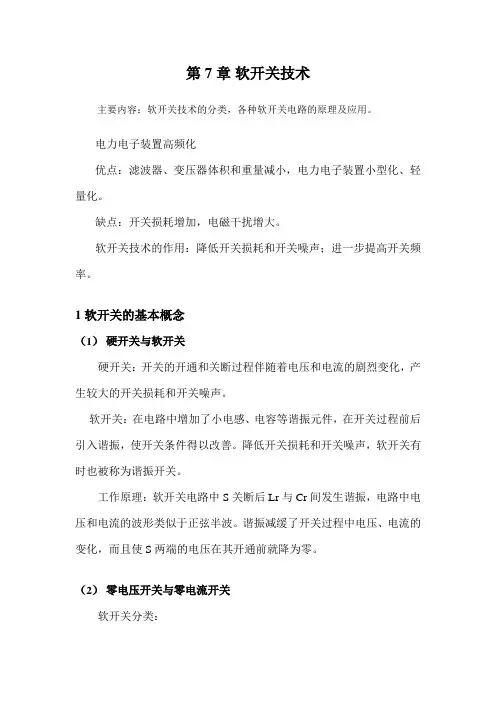

第7章软开关技术主要内容:软开关技术的分类,各种软开关电路的原理及应用。
电力电子装置高频化优点:滤波器、变压器体积和重量减小,电力电子装置小型化、轻量化。
缺点:开关损耗增加,电磁干扰增大。
软开关技术的作用:降低开关损耗和开关噪声;进一步提高开关频率。
1 软开关的基本概念(1)硬开关与软开关硬开关:开关的开通和关断过程伴随着电压和电流的剧烈变化,产生较大的开关损耗和开关噪声。
软开关:在电路中增加了小电感、电容等谐振元件,在开关过程前后引入谐振,使开关条件得以改善。
降低开关损耗和开关噪声,软开关有时也被称为谐振开关。
工作原理:软开关电路中S关断后Lr与Cr间发生谐振,电路中电压和电流的波形类似于正弦半波。
谐振减缓了开关过程中电压、电流的变化,而且使S两端的电压在其开通前就降为零。
(2)零电压开关与零电流开关软开关分类:零电压开关:使开关开通前其两端电压为零,则开关开通时就不会产生损耗和噪声,这种开通方式称为零电压开通,简称零电压开关。
零电流开关:使开关关断前其电流为零,则开关关断时也不会产生损耗和噪声,这种关断方式称为零电流关断,简称零电流开关。
图7-1 零电压开关准谐振电路及波形a)电路图 b)理想化波形图7-2 硬开关电路及波形a)电路图 b)理想化波形零电压开通和零电流关断要靠电路中的谐振来实现。
零电压关断:与开关并联的电容能使开关关断后电压上升延缓,从而降低关断损耗,有时称这种关断过程为零电压关断。
零电流开通:与开关相串联的电感能使开关开通后电流上升延缓,降低了开通损耗,有时称之为零电流开通。
简单的利用并联电容实现零电压关断和利用串联电感实现零电流开通一般会给电路造成总损耗增加、关断过电压增大等负面影响,因此是得不偿失的。
2 软开关电路的分类根据开关元件开通和关断时电压电流状态,分为零电压电路和零电流电路两大类。
根据软开关技术发展的历程可以将软开关电路分成准谐振电路、零开关PWM电路和零转换PWM电路。

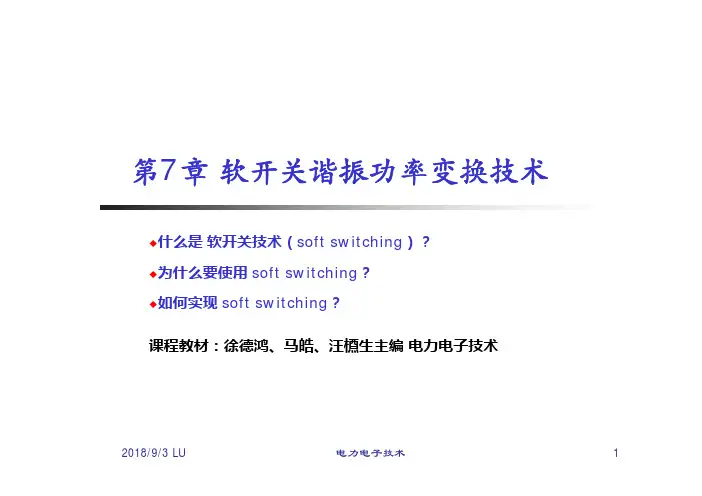

电子技术基础课件第7章 软开关技术

D1D4
2018/9/3
电力电子技术 t1
26
(d ) fs < fo 处于容性工作状态
Inverter bridge variations
zFull bridge
S1
S2
S3
S4
io
R
zHalf bridge
2018/9/3
S1 and S2 gate signal are complement 50% Duty cycle Voltage on C1 and C2 are constant, =Vs/2
2018/9/3
on 电力电o子ff技术
10
实际元件构成的Buck变换器(Practical Buck converter)
Ideal
Practice
Square Waveforms No Switching Loss
Parasitic Oscillations Switching Loss Snubber Loss
uDS
-
-
u gs
uDS , iDS
iD
Ii
I RM
2018/9/3
Ii Vd
t
Reverse recovery charge Qrr
vs.
dI F dt
Vo
¾ Turn-on loss in switch and boost diode
∫ Aturn _ on
=
QrrVo
+
trr
Ii uDSdt
0
简化:分析基波分量之间的关系,而忽略谐波分量的作用 Vi: square waveform Amplitude: ±Vdc freq: fs Amplitude of fundamental component
第7章软开关技术

(4) S为0压导通,
(5)S1硬关断,由VD1续流, iLr在Uo作用下很快降0
已在功率因数校正电路应用
12
作业10X
10.1 简述变流装置高频化优点、问题、解决方法。 10.2 简述理想软开关过程与特点。 10.3 简述常用软开关过程与特点。 10.4 简述实现0压开关基本电路。 *10.5 移相逆变全桥0压软开关电路中
降低开关损耗和开关噪声。 进一步提高开关频率。
2
7.1.1 硬开关和软开关
硬开关:
开关过程中电压和电流均不为零,出现了重叠---功率损耗 电压、电流变化很快,波形有过冲,导致开关噪声。 功耗与噪声随着开关频率的提高而增大
uu i
i
0
t
P0t来自a)硬开关的开通过程u
i
u
i
0 P
0
b)硬开关的关断过程
图7-1 硬开关的开关过程
每一种软开关电路都可以用于降压型、升压型 等不同电路,可以从基本开关单元导出具体电 路。
6
7.3 典型的软开关电路
7
7.3.1 零电压开关准谐振电路
1)电路结构
例降压型斩波器的 零电压开关准谐振电路。 设L、C很大,可等效为 电流源和电压源,忽略 电路中的损耗。
图7-7 零电压开关准谐振电路原理图
S1断S2通过程简述: S1断Lr恒压/恒流C1充电/放电A点电位上 升/下降(C2充电/放电)UA</>0D2导通/关 断S2可0压导通
13
3
7.1.1 硬开关和软开关
软开关:
在原电路中增加了小电感、电容等谐振元件,在开 关过程前后引入谐振 ---------消除电压、电流的重叠。 降低开关损耗和开关噪声。
第7章软开关技术

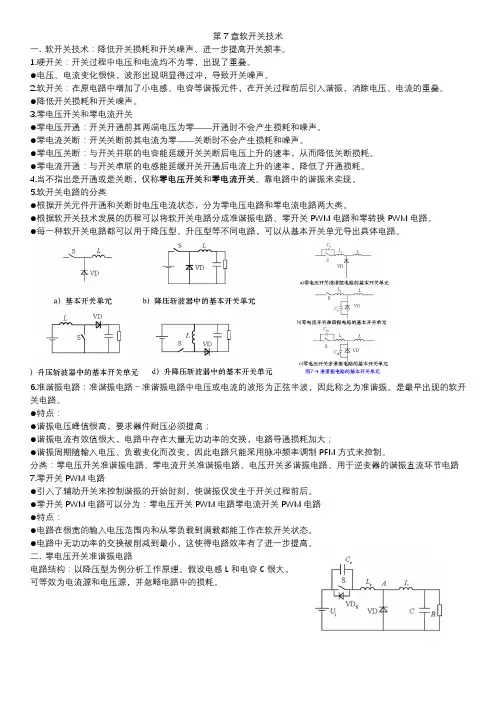

第7章软开关技术一. 软开关技术:降低开关损耗和开关噪声、进一步提高开关频率。
1.硬开关:开关过程中电压和电流均不为零,出现了重叠。
●电压、电流变化很快,波形出现明显得过冲,导致开关噪声。
2.软开关:在原电路中增加了小电感、电容等谐振元件,在开关过程前后引入谐振,消除电压、电流的重叠。
●降低开关损耗和开关噪声。
3.零电压开关和零电流开关●零电压开通:开关开通前其两端电压为零——开通时不会产生损耗和噪声。
●零电流关断:开关关断前其电流为零——关断时不会产生损耗和噪声。
●零电压关断:与开关并联的电容能延缓开关关断后电压上升的速率,从而降低关断损耗。
●零电流开通:与开关串联的电感能延缓开关开通后电流上升的速率,降低了开通损耗。
4.当不指出是开通或是关断,仅称零电压开关和零电流开关。
靠电路中的谐振来实现。
5.软开关电路的分类●根据开关元件开通和关断时电压电流状态,分为零电压电路和零电流电路两大类。
●根据软开关技术发展的历程可以将软开关电路分成准谐振电路、零开关PWM电路和零转换PWM电路。
●每一种软开关电路都可以用于降压型、升压型等不同电路,可以从基本开关单元导出具体电路。
6.准谐振电路:准谐振电路-准谐振电路中电压或电流的波形为正弦半波,因此称之为准谐振。
是最早出现的软开关电路。
●特点:●谐振电压峰值很高,要求器件耐压必须提高;●谐振电流有效值很大,电路中存在大量无功功率的交换,电路导通损耗加大;●谐振周期随输入电压、负载变化而改变,因此电路只能采用脉冲频率调制PFM方式来控制。
分类:零电压开关准谐振电路、零电流开关准谐振电路、电压开关多谐振电路、用于逆变器的谐振直流环节电路7.零开关PWM电路●引入了辅助开关来控制谐振的开始时刻,使谐振仅发生于开关过程前后。
●零开关PWM电路可以分为:零电压开关PWM电路零电流开关PWM电路●特点:●电路在很宽的输入电压范围内和从零负载到满载都能工作在软开关状态。
●电路中无功功率的交换被削减到最小,这使得电路效率有了进一步提高。
第7章 软开关技术

Lr I L sin r (t t1 ) U i Cr 1 , Lr Cr t [t1 , t 4 ]
(7-4)
r
开关S承受的峰值电压
Lr Up I L Ui Cr
缺点
缺点:谐振电压峰值将高于 输入电压 Ui 的 2 倍,增加了对 开关器件耐压的要求。
(7-5)
28
二. 谐振直流环
d uCr I L dt Cr
S
O S(uC r ) O
t
t t t
iS
O
iLr
O
uVD
O
t
t 0 t1 t2 t 3 t4 t5 t6 t0
25
图7-8零电压开关准谐振电路的理想波形
一.零电压开关准谐振电路
t1~t2时段的 等效电路 图7-7 零电压开关准谐振电路原理图
t1~t2时段:t1时刻二极管VD导 通,电感L通过VD续流,Cr、 Lr、Ui形成谐振回路。t2时刻, iLr下降到零,uCr达到谐振峰值。 t2~t3时段:t2时刻后,Cr向Lr放 电,直到t3时刻,uCr=Ui,iLr达 到反向谐振峰值。 t3~t4时段:t3时刻以后,Lr向Cr 反向充电,uCr继续下降,直到 t4时刻uCr=0。
与开关串联的电感能延缓开关开通后电流上升的速率, 降低了开通损耗。 简单的利用并联电容实现零电压关断和利用串联电感实现 零电流开通一般会给电路造成总损耗增加、关断过电压增 大等负面影响,因此是得不偿失的。 常与零电压开通和零电流关断配合使用 当不指出是开通或是关断,仅称零电压开关和零电 流开关。
toff
u i 0 P 0
u
u i t t i 0 P 0 i
u
a)硬开关的开通过程
第七章软开关技术PPT课件

SL VD
L VD S
L S VD
a)
b)
c)
d)
图 7-3 基本开关单元的概念(显示放大图)
a)基本开关单元 b)降压斩波器中的基本开关单元
c)升压斩波器中的基本开关单元 d)升降压斩波器中 的基本开关单元
第7页/共29页
本章小结
本章的重点为:
1)软开关技术通过在电路中引入谐振改善了开关的 开关条件,大大降低了硬开关电路存在的开关损耗 和开关噪声问题。
概述
❖ 电力电子装置高频化
• 滤波器、变压器体积和重量减小,电力电 子装置小型化、轻量化。
• 开关损耗增加,电磁干扰增大。
软开关技术 • 降低开关损耗和开关噪声。 • 进一步提高开关频率。
第1页/共29页
7.1.1 硬开关与软开关
❖硬开关:
• 开关的开通和关断过程伴随着电压和电流的剧烈变化。
• 产生较大的开关损耗和开关噪声。
iLr
Lr Ui
Cr +
S
uCr
VDS
IL L
R
第19页/共29页
返回
图 7-13 谐振直流环电路的理想化波形
uCr Ui
O
t
iLr
O t0 t1 t2 t3 t4
第20页/共29页
IL
t
t0 返回
图 7-14 移相全桥零电压开关PWM电路
S1 CS1 S3 CS3
A Ui
Lr
B
S2 CS2 S4 CS4
图 7-4 准谐振电路的基本开关单元
Cr
Lr
L
S VD
Lr
L
S
Cr
VD
Cr 1
第7章 软开关技术

图7-4准谐振电路的基本开关单元 (a)零电压开关准谐振单元 (b)零电流开关准谐振单元 (c)零电压开关多谐振关单元
2.零开关PWM电路 零开关PWM电路可以分为:零电压开关PWM 电路和零电流开关PWM电路。这两种电路的基本开 关单元如图7-5所示。 3.零转换PWM电路 零转换PWM电路可以分为:零电压转换PWM 电路和零电流转换PWM电路。这两种电路的基本开 关单元如图7-6所示。
7.3.1零电压开关准谐振电路
以降压型零电压开关准谐振电路为例分析其工 作原理,电路图、波形图及等效电路图如图7-7 所 示。图中S为功率开关元件,Lr、Cr为谐振电感和电 容。假定L和C无穷大,则L和C可以等效为电流源和 电压源。零电压开关准谐振电路的工作过程可分为 四个阶段:
图7-7 降压型零电压开关准谐振电路 (a)电路图(b)波形图(c)等效电路图
7.3.2谐振直流环
谐振直流环是适用于变频电路。在AC-DC-AC 变换电路中存在中间直流环节,DC-AC逆变电路中 的功率器件在恒定直流电压下以硬开关工作。加入 谐振直流环后,为逆变电路功率器件提供了软开关 的条件。 图7-8为用于电压型逆变器的谐振直流环原理图、 等效电路及波形图。Lr、Cr为谐振电感和电容,S为 功率开关元件,分析时认为负载电流恒定为I0。
图7-5 零开关PWM电路的基本开关单元 (a)零电压开关PWM单元 (b)零电流开关PWM单元
图7-6零转换PWM电路的基本开关单元 (a)零电压转换PWM单元 (b)零电流转换PWM单元
7.3软开关技术的实现
软开关中使电压或电流为零,目前均用储能元件 LC构成谐振电路来实现,从而消除开关过程中的电 压电流交叉重叠,所以软开关技术也称为谐振开关 技术。 运用软开关技术构成的软开关电路类型较多,本 节将对四种典型的软开关电路进行详细的分析。 • 7.3.1零电压开关准谐振电路 • 7.3.2谐振直流环 • 7.3.3移相全桥型零电压开关PWM 电路 • 7.3.4 零电压转换PWM电路
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第7章软开关技术主要内容:软开关技术的分类,各种软开关电路的原理及应用。
电力电子装置高频化优点:滤波器、变压器体积和重量减小,电力电子装置小型化、轻量化.缺点:开关损耗增加,电磁干扰增大。
软开关技术的作用:降低开关损耗和开关噪声;进一步提高开关频率。
1软开关的基本概念(1)硬开关与软开关硬开关:开关的开通和关断过程伴随着电压和电流的剧烈变化,产生较大的开关损耗和开关噪声。
软开关:在电路中增加了小电感、电容等谐振元件,在开关过程前后引入谐振,使开关条件得以改善。
降低开关损耗和开关噪声,软开关有时也被称为谐振开关。
工作原理:软开关电路中S关断后Lr与Cr间发生谐振,电路中电压和电流的波形类似于正弦半波。
谐振减缓了开关过程中电压、电流的变化,而且使S两端的电压在其开通前就降为零。
(2)零电压开关与零电流开关软开关分类:零电压开关:使开关开通前其两端电压为零,则开关开通时就不会产生损耗和噪声,这种开通方式称为零电压开通,简称零电压开关。
零电流开关:使开关关断前其电流为零,则开关关断时也不会产生损耗和噪声,这种关断方式称为零电流关断,简称零电流开关。
图7—1零电压开关准谐振电路及波形a)电路图b)理想化波形图7—2硬开关电路及波形a)电路图b)理想化波形零电压开通和零电流关断要靠电路中的谐振来实现。
零电压关断:与开关并联的电容能使开关关断后电压上升延缓,从而降低关断损耗,有时称这种关断过程为零电压关断。
零电流开通:与开关相串联的电感能使开关开通后电流上升延缓,降低了开通损耗,有时称之为零电流开通。
简单的利用并联电容实现零电压关断和利用串联电感实现零电流开通一般会给电路造成总损耗增加、关断过电压增大等负面影响,因此是得不偿失的。
2软开关电路的分类根据开关元件开通和关断时电压电流状态,分为零电压电路和零电流电路两大类。
根据软开关技术发展的历程可以将软开关电路分成准谐振电路、零开关PWM电路和零转换PWM电路。
每一种软开关电路都可以用于降压型、升压型等不同电路,可以从基本开关单元导出具体电路。
图7—3基本开关单元的概念a)基本开关单元b)降压斩波器中的基本开关单元c)升压斩波器中的基本开关单元d)升降压斩波器中的基本开关单元(1)准谐振电路准谐振电路中电压或电流的波形为正弦半波,因此称之为准谐振。
为最早出现的软开关电路,可以分为:零电压开关准谐振电路(ZVSQRC);零电流开关准谐振电路(ZCSQRC);零电压开关多谐振电路(ZVSMRC);用于逆变器的谐振直流环节(ResonantDCLink)。
图7-4准谐振电路的基本开关单元a)零电压开关准谐振电路的基本开关单元b)零电流开关准谐振电路的基本开关单元c)零电压开关多谐振电路的基本开关单元特点:谐振电压峰值很高,要求器件耐压必须提高;谐振电流有效值很大,电路中存在大量无功功率的交换,电路导通损耗加大;谐振周期随输入电压、负载变化而改变,因此电路只能采用脉冲频率调制(PulseFrequencyModulation—PFM)方式来控制.(2)零开关PWM电路引入了辅助开关来控制谐振的开始时刻,使谐振仅发生于开关过程前后.零开关PWM电路可以分为:零电压开关PWM电路(Zero-Voltage—SwitchingPWMConverter—ZVSPWM);零电流开关PWM电路(Zero-Current-SwitchingPWMConverter—ZCSPWM)。
图7—5零开关PWM电路的基本开关单元a)零电压开关PWM电路的基本开关单元b)零电流开关PWM电路的基本开关单元特点:电压和电流基本上是方波,只是上升沿和下降沿较缓,开关承受的电压明显降低;电路可以采用开关频率固定的PWM控制方式.(3)零转换PWM电路采用辅助开关控制谐振的开始时刻,但谐振电路是与主开关并联的。
零转换PWM电路可以分为:零电压转换PWM电路(Zero—Voltage—TransitionPWMConverter-ZVTPWM);零电流转换PWM电路(Zero-CurrentTransitionPWMConverter—ZVTPWM).图7—6零转换PWM电路的基本开关单元a)零电压转换PWM电路的基本开关单元b)零电流转换PWM电路的基本开关单元特点:电路在很宽的输入电压范围内和从零负载到满载都能工作在软开关状态。
电路中无功功率的交换被削减到最小,这使得电路效率有了进一步提高。
3典型的软开关电路(1)零电压开关准谐振电路图7—7零电压开关准谐振电路原理图图7-8零电压开关准谐振电路的理想化波形工作原理:t0~t1时段:t0时刻之前,开关S为通态,二极管VD为断态,u Cr=0,i Lr=I Lt0时刻S关断,与其并联的电容Cr使S关断后电压上升减缓,因此S的关断损耗减小。
S关断后,VD尚未导通。
电感Lr+L向Cr充电,u Cr线性上升,同时VD两端电压u VD逐渐下降,直到t1时刻,u VD=0,VD导通。
这一时段u Cr的上升率:(7—1)t1~t2时段:t1时刻二极管VD导通,电感L通过VD续流,Cr、Lr、Ui形成谐振回路。
t2时刻,i L r下降到零,u Cr达到谐振峰值.t2~t3时段:t2时刻后,Cr向Lr放电,直到t3时刻,u Cr=U i,i Lr达到反向谐振峰值。
图7—9零电压开关准谐振电路在t0~t1时段等效电路图7—10零电压开关准谐振电路在t1~t2时段等效电路t3~t4时段:t3时刻以后,Lr向Cr反向充电,u Cr继续下降,直到t4时刻u Cr=0。
t1到t4时段电路谐振过程的方程为:(7-2)t4~t5时段:VD S导通,u Cr被箝位于零,i Lr线性衰减,直到t5时刻,i Lr=0。
由于这一时段S 两端电压为零,所以必须在这一时段使开关S开通,才不会产生开通损耗。
t5~t6时段:S为通态,i Lr线性上升,直到t6时刻,i Lr=I L,VD关断.t4到t6时段电流i Lr的变化率为:(7—3)t6~t0时段:S为通态,VD为断态。
谐振过程定量分析求解式(7-2)可得uCr(即开关S的电压uS)的表达式:(7—4)u Cr的谐振峰值表达式(即开关S承受的峰值电压):(7-5)零电压开关准谐振电路实现软开关的条件:(7-6)缺点:谐振电压峰值将高于输入电压U i的2倍,增加了对开关器件耐压的要求。
(2)谐振直流环谐振直流环电路应用于交流—直流—交流变换电路的中间直流环节(DC—Link)。
通过在直流环节中引入谐振,使电路中的整流或逆变环节工作在软开关的条件下。
图7—11谐振直流环电路原理图电路的工作过程:将电路等效为图7-12。
t0~t1时段:t0时刻之前,开关S处于通态,i Lr>I L。
t0时刻S关断,电路中发生谐振。
i Lr对Cr充电,t1时刻,u Cr=U i。
t1~t2时段:t1时刻,谐振电流i Lr达到峰值。
t1时刻以后,i Lr继续向Cr充电,直到t2时刻i Lr=I L,u Cr达到谐振峰值。
t2~t3时段:u Cr向Lr和L放电,i Lr降低,到零后反向,直到t3时刻u Cr=U i。
t3~t4时段:t3时刻,i Lr达到反向谐振峰值,开始衰减,u Cr继续下降,t4时刻,u Cr=0,S 的反并联二极管VD S导通,u Cr被箝位于零。
t4~t0时段:S导通,电流i Lr线性上升,直到t0时刻,S再次关断。
缺点:电压谐振峰值很高,增加了对开关器件耐压的要求。
图7-12谐振直流环电路的等效电路图7—13谐振直流环电路的理想化波形(3)移相全桥型零电压开关PWM电路同硬开关全桥电路相比,仅增加了一个谐振电感,就使四个开关均为零电压开通;移相全桥电路控制方式的特点:在开关周期T S内,每个开关导通时间都略小于T S/2,而关断时间都略大于T S/2;同一半桥中两个开关不同时处于通态,每个开关关断到另一个开关开通都要经过一定的死区时间。
互为对角的两对开关S1—S4和S2-S3,S1的波形比S4超前0~T S/2时间,而S2的波形比S3超前0~T S/2时间,因此称S1和S2为超前的桥臂,而称S3和S4为滞后的桥臂.图7—14移相全桥零电压开关PWM电路图7-15移相全桥电路的理想化波形工作过程:t0~t1时段:S1与S4导通,直到t1时刻S1关断。
t1~t2时段:t1时刻开关S1关断后,电容C1、C2与电感Lr、L构成谐振回路,u A不断下降,直到u A=0,VD S2导通,电流i Lr通过VD S2续流。
t2~t3时段:t2时刻开关S2开通,由于此时其反并联二极管VD S2正处于导通状态,因此S2为零电压开通.t3~t4时段:t4时刻开关S4关断后,变压器二次侧VD1和VD2同时导通,变压器一次侧和二次侧电压均为零,相当于短路,因此C3、C4与Lr构成谐振回路。
Lr的电流不断减小,B 点电压不断上升,直到S3的反并联二极管VD S3导通.这种状态维持到t4时刻S3开通。
因此S3为零电压开通。
t4~t5时段:S3开通后,Lr的电流继续减小。
i Lr下降到零后反向增大,t5时刻i Lr=I L/k T,变压器二次侧VD1的电流下降到零而关断,电流I L全部转移到VD2中。
图7—16移相全桥电路在t1~t2阶段的等效电路图图7—17移相全桥电路在t3~t4阶段的等效电路(4)零电压转换PWM电路零电压转换PWM电路具有电路简单、效率高等优点。
工作过程:辅助开关S1超前与主开关S开通,S开通后S1关断。
t0~t1时段:S1导通,VD尚处于通态,电感Lr两端电压为U o,电流i Lr线性增长,VD中的电流以同样的速率下降。
t1时刻,i Lr=I L,VD中电流下降到零,关断。
t1~t2时段:Lr与Cr构成谐振回路,Lr的电流增加而Cr的电压下降,t2时刻u Cr=0,VD S导通,u Cr被箝位于零,而电流i Lr保持不变。
t2~t3时段:u Cr被箝位于零,而电流i Lr保持不变,这种状态一直保持到t3时刻S开通、S1关断.t3~t4时段:t3时刻S开通时,为零电压开通。
S开通的同时S1关断,Lr中的能量通过VD1向负载侧输送,其电流线性下降,主开关S中的电流线性上升。
t4时刻i Lr=0,VD1关断,主开关S中的电流i S=I L,电路进入正常导通状态.t4~t5时段:t5时刻S关断。
Cr限制了S电压的上升率,降低了S的关断损耗。
图7-18升压型零电压转换PWM电路的原理图图7-19升压型零电压转换PWM电路的理想化波形图7-20升压型零电压转换PWM电路在t1~t2时段的等效电路本章小结本章的重点为:1)软开关技术通过在电路中引入谐振改善了开关的开关条件,大大降低了硬开关电路存在的开关损耗和开关噪声问题.2)软开关技术总的来说可以分为零电压和零电流两类。
