现浇钢筋混凝土单向板肋梁楼盖课程设计任务书

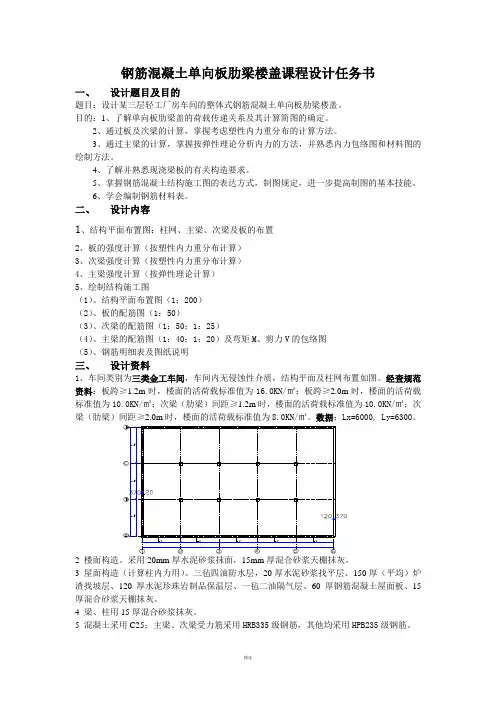

钢筋混凝土单向板肋梁楼盖课程设计
钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。
目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。
2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。
3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。
4、了解并熟悉现浇梁板的有关构造要求。
5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。
6、学会编制钢筋材料表。
二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。
经查规范资料：板跨≥1.2m时，楼面的活荷载标准值为16.0KN/㎡；板跨≥2.0m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥1.2m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥2.0m时，楼面的活荷载标准值为8.0KN/㎡。
数据：Lx=6000, Ly=6300。
LLL2 楼面构造。
采用20mm厚水泥砂浆抹面，15mm厚混合砂浆天棚抹灰。
3 屋面构造（计算柱内力用）。
三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。
4 梁、柱用15厚混合砂浆抹灰。
5 混凝土采用C25；主梁、次梁受力筋采用HRB335级钢筋，其他均采用HPB235级钢筋。
单向板肋梁楼盖课程设计
M
截面项目
边支座
第一支座左
第一支座右
第二支座左
第二支座右
dy
0.45
0.6
0.55
0.55
0.55
V
内力 计算表可参见下表，或自己 设计
3.配筋讦算◆次梁配筋列表计算，参考板的配筋。>正截面：跨中按T形截面计算，翼缘宽度按表4.4(P66)支座按矩形截面计算，相对受压区高度0.1≤ξ≤0.35>斜截面：按剪力计算箍筋和弯起筋数量。下列区段内应将计算所需的箍筋面积增大20%:对集中荷载，取支座边至最近一个集中荷载之间的区段；对均布荷载，取支座边至距支座边为1.05h₀的区段； 其中h₀ 为梁截面有 效高度
①
②
跨度 高跨比 (h/1) b/h主梁 5～8m 1 8 14次梁 4～6m 1 112 18 3 2单向多跨连续板 1.7～3.0m (工业楼板必须≥70mm)
1
·5 .板中构造钢筋◆分布钢筋：垂直于受力钢筋，其作用1)固定受力钢筋位置；2)抵抗温度收缩应力以) 分布荷载的作用外，3)承受一定数量的弯矩。《混凝土结构设计规范》 (GB50010—2010) 规定，单向板中单位长度上的分布钢 筋的截面面积不应小于单位长度上受力钢筋截面面积的0.15%。此外，分布钢筋的崔 面面积尚不宜小于该方向板截面面积的0.15%。分布钢筋应均匀布置于受力钢筋内侧 其间距不宜大于250mm, 直径不宜小于6mm, 在受力钢筋的弯折处也应布置分布钢筋。对无保温或隔热措施的外露结构，以及温度、收缩应力较大的现浇板区域内，其 分布钢筋还应适当加密，宜取为150～200mm, 并应在未配筋表面布置温度收缩钢筋。 板的上、下表面沿纵、横两个方向的配筋率均不宜小于0.1%。◆嵌入墙内的板面构造钢筋：由于砖墙的嵌固作用，板内产生负弯矩，使板面受拉开 裂。在板角部分，除因传递荷载使板在两个正交方向引起负弯矩外，由于温度收缩影 响产生的角部拉应力，也促使板角发生斜向裂缝。为避免这种裂缝的出现和开展，《混凝土结构设计规范》规定，对于嵌入承重墙内的现浇板，需配置间距不宜大于200mm, 直径不应小于8mm(包括弯起钢筋在内)的构造钢筋，其伸出墙边长度不应小于1₁/7。对两边嵌入墙内的板角部分，应双向配置上述构造钢筋，伸出墙面的长 应不小于11/4,1₁为板的短边长度。沿板的受力方向配置的上部构造钢筋，其截面面积不宜小于该方向跨中受力钢筋 截面面积的1/3;沿非受力方向配置的上部构造钢筋，可根据经验适当减小。
钢筋混凝土单向板肋梁楼盖课程设计任务书
钢筋混凝⼟单向板肋梁楼盖课程设计任务书钢筋混凝⼟单向板肋梁楼盖设计计算书1、楼盖梁格布置及截⾯尺⼨确定确定主梁的跨度为6.0m ，次梁的跨度为6.6m ，主梁每跨内布置两根次梁，板的跨度为2.0m 。
楼盖结构的平⾯布置图如图所⽰。
1.基本设计资料（1）材料C25混凝⼟：2c /9.11f mm N =，2t /27.1fmm N =，2tk /78.1f mm N = 钢筋：HPB235（2y/210f mm N =），HRB335(2y /300f mm N =，55.0b =ξ)（2）荷载标准值仓库活荷载标准值：2k mm /0.6q 、KN⽔磨⽯地⾯：2m /65.0 KN ，钢筋混凝⼟：3m /25 KN ，混合砂浆：3m /17 KN2.板的设计（按塑性理论⽅法）按⾼跨⽐条件要求板的厚度h ≥l/40=2000/40=50㎜，对⼯业建筑的楼板，要求h ≥80㎜，所以板厚取h=80㎜。
次梁截⾯⾼度应满⾜(1/18 ~ 1/12)l=(1/18 ~ 1/12)×6600=330 ~550mm ，取h=500mm ，截⾯宽b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×500=167 ~250mm ，取b=200mm 。
主梁截⾯⾼度应满⾜h=(1/14 ~ 1/8 )l=(1/14 ~ 1/8) ×6000=429~750mm,取h=650mm ，截⾯宽度b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×650=217 ~ 325mm,取b=300mm 。
（1）、荷载计算恒荷载标准值楼⾯⾯层： 0.65 kN/㎡板⾃重：0.08×25=2.0 kN/㎡板底抹灰：0.015×17=0.255 kN/㎡恒荷载：1.2×2.095=3.49 kN/㎡活荷载：1.3×6=7.8 kN/㎡g+q=3.49+7.8=11.29 kN/㎡q/g=7.8/3.49=2.23<3（2）、计算简图取1m 板宽作为计算单元，板的实际结构如图所⽰，由图可知：次梁截⾯宽为b=200mm ，现浇板在墙上的⽀承长度为a=mm 120，则按塑性内⼒重分布设计，板的计算跨度为：边跨按以下⼆项较⼩值确定：l 01=ln+h/2=(2000-120-200/2)+80/2=1820mml 011=ln+a/2=(2000-120-200/2)+120/2=1840mm故边跨板的计算跨度取lo1=1820mm中间跨： l 02=ln=2000-200=1800mm板的计算简图如图所⽰。
钢筋混凝土单向板肋梁楼盖课程设计任务书
05
支座设计与构造要求
支座类型及选择依据
支座类型
根据结构形式和荷载要求，常见的支座类型包括固定铰支座 、滑动铰支座、固定端支座等。
选择依据
支座的选择需考虑结构的整体刚度、变形要求、荷载传递方 式以及施工便捷性等因素。
支座构造要求及注意事项
支座垫石
应设置于梁底与支座之间，确保荷载 均匀传递。
支座钢板
后产生过大的应力。
计算实例与结果讨论
计算实例
以某钢筋混凝土单向板肋梁楼盖为例，根据设计荷载和结构形式，选择合适的支座类型 并进行详细设计。通过计算得到支座的尺寸、刚度等参数，以及锚栓的直径、数量和布
置方式等。
结果讨论
经过计算分析，所选支座类型和设计参数能够满足结构的安全性和稳定性要求。同时， 通过对比不同支座类型和设计方案的优劣，可以为类似工程提供有益的参考和借鉴。
经验与启示
总结该工程验收过程中的经验 和启示，为类似工程的验收提
供参考和借鉴。
07
课程设计总结与展望
课程设计成果回顾
完成钢筋混凝土单向板肋梁楼盖的结构设计
通过合理的荷载计算、截面设计、配筋计算和构造措施，成功设计出满足规范要求的楼盖 结构。
掌握结构设计基本流程和方法
通过课程设计实践，熟悉了从荷载分析、结构布置到详细设计的全过程，掌握了钢筋混凝 土结构设计的基本方法。
培养工程实践能力和创新思维
通过解决实际工程问题，提高了分析问题和解决问题的能力，培养了创新思维和工程实践 能力。
存在问题及改进措施
问题一
荷载计算不够精确，导致结构安 全度不足。改进措施：加强对荷 载规范的理解和掌握，提高荷载
计算的准确性。
问题二
截面设计和配筋计算存在不足， 影响结构性能。改进措施：加强 对截面设计和配筋计算理论的学 习，结合实践经验进行优化设计

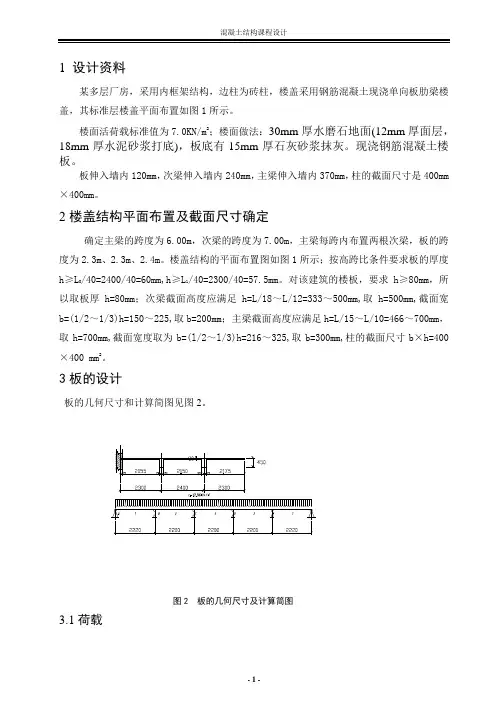

钢筋混凝土现浇整体式单向肋板形楼盖设计任务书
1 设计资料某多层厂房，采用内框架结构，边柱为砖柱，楼盖采用钢筋混凝土现浇单向板肋梁楼盖，其标准层楼盖平面布置如图1所示。
楼面活荷载标准值为7.0KN/m2；楼面做法：30mm厚水磨石地面(12mm厚面层，18mm厚水泥砂浆打底)，板底有15mm厚石灰砂浆抹灰。
现浇钢筋混凝土楼板。
板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm，柱的截面尺寸是400mm ×400mm。
2楼盖结构平面布置及截面尺寸确定确定主梁的跨度为6.00m，次梁的跨度为7.00m，主梁每跨内布置两根次梁，板的跨度为2.3m、2.3m、2.4m。
楼盖结构的平面布置图如图1所示；按高跨比条件要求板的厚度h≥L0/40=2400/40=60mm,h≥L1/40=2300/40=57.5mm。
对该建筑的楼板，要求h≥80mm，所以取板厚h=80mm；次梁截面高度应满足h=L/18～L/12=333～500mm,取h=500mm,截面宽b=(1/2～1/3)h=150～225,取b=200mm；主梁截面高度应满足h=L/15～L/10=466～700mm，取h=700mm,截面宽度取为b=(l/2～l/3)h=216～325,取b=300mm,柱的截面尺寸b×h=400×400 mm2。
3板的设计板的几何尺寸和计算简图见图2。
图2 板的几何尺寸及计算简图3.1荷载3.1.1恒荷载30mm 厚水磨石 0.65 KN/m 280mm 钢筋混凝土 0.08×25=2.00 KN/m 2 15mm 石灰砂浆 0.015×17=0.255 KN/m 2G k =2.91/m 23.1.2使用活荷载 Q k =7.0 KN/m 2 3.1.3荷载组合设计值对于该房屋楼面结构的活荷载应取r Q =1.4,所以有： G+Q=1.2G k +1.4G k =1.2×2.91+1.4×7.0=13.29KN/m 2 1m 宽板上线荷载G+Q=13.96 KN/m 2× 1m=13.96 KN/m3.2内力计算次梁截面为250×450mm ，在墙上的支承长度取120mm ，则板的计算跨度： 边跨： L 01= L n + h/2=(2300-120-200/2)+ 80/2=2220mm L 01= L n + a/2=(2300-120-200/2)+120/2=2280mm 取L 0=2220mm中间跨： L 02= L n =2400－200=2200mm边跨与中间跨的计算跨度相差：%10009.02.22.222.2<=- 故可按等跨连续板计算内力。

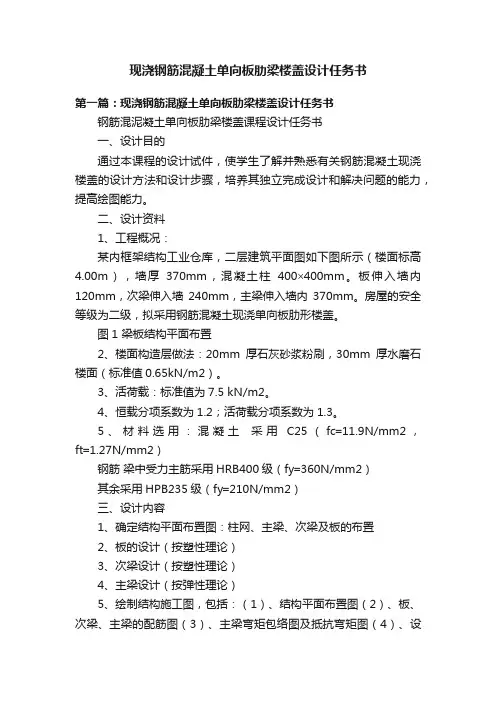

现浇钢筋混凝土单向板肋梁楼盖设计任务书
现浇钢筋混凝土单向板肋梁楼盖设计任务书第一篇：现浇钢筋混凝土单向板肋梁楼盖设计任务书钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的通过本课程的设计试件，使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤，培养其独立完成设计和解决问题的能力，提高绘图能力。
二、设计资料1、工程概况：某内框架结构工业仓库，二层建筑平面图如下图所示（楼面标高4.00m），墙厚370mm，混凝土柱400⨯400mm。
板伸入墙内120mm，次梁伸入墙240mm，主梁伸入墙内370mm。
房屋的安全等级为二级，拟采用钢筋混凝土现浇单向板肋形楼盖。
图1 梁板结构平面布置2、楼面构造层做法：20mm厚石灰砂浆粉刷，30mm厚水磨石楼面（标准值0.65kN/m2）。
3、活荷载：标准值为7.5 kN/m2。
4、恒载分项系数为1.2；活荷载分项系数为1.3。
5、材料选用：混凝土采用C25（fc=11.9N/mm2，ft=1.27N/mm2）钢筋梁中受力主筋采用HRB400级（fy=360N/mm2）其余采用HPB235级（fy=210N/mm2）三、设计内容1、确定结构平面布置图：柱网、主梁、次梁及板的布置2、板的设计（按塑性理论）3、次梁设计（按塑性理论）4、主梁设计（按弹性理论）5、绘制结构施工图，包括：（1）、结构平面布置图（2）、板、次梁、主梁的配筋图（3）、主梁弯矩包络图及抵抗弯矩图（4）、设计说明（5）、次梁钢筋材料表四、成果要求1、课程设计在1周内完成。
2、计算书必须统一格式，并用钢笔抄写清楚（或打印）。
计算书（施工图）装订顺序：封面、评语页、目录、任务书、设计说明、计算书正文和施工图。
3、施工图统一为A3图纸。
要求图面布局均匀、比例适当、线条流畅、整洁美观，严格按照建筑制图标准作图。
4、在完成上述设计任务后方可参加设计答辩及成绩评定。
五、参考资料1、《混凝土结构设计》，梁兴文主编，中国建筑工业出版社2、GB50010-2002，《混凝土结构设计规范》3、GB50009-2001，《建筑荷载设计规范》第二篇：整体式单向板肋梁楼盖设计任务书整体式单向板肋梁楼盖设计任务书设计某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖，要求进行第二层楼面梁格布置，确定梁、板、柱截面尺寸，计算梁板配筋，并绘制施工图。
钢筋混凝土的单向板肋梁楼盖课程设计
钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。
目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。
2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。
3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。
4、了解并熟悉现浇梁板的有关构造要求。
5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。
6、学会编制钢筋材料表。
二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。
经查规范资料：板跨≥1.2m时，楼面的活荷载标准值为16.0KN/㎡；板跨≥2.0m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥1.2m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥2.0m时，楼面的活荷载标准值为8.0KN/㎡。
数据：Lx=6000, Ly=6300。
LLL2 楼面构造。
采用20mm厚水泥砂浆抹面，15mm厚混合砂浆天棚抹灰。
3 屋面构造（计算柱内力用）。
三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。
4 梁、柱用15厚混合砂浆抹灰。
5 混凝土采用C25；主梁、次梁受力筋采用HRB335级钢筋，其他均采用HPB235级钢筋。
现浇单向板肋梁楼盖设计任务书(土木13级)20151023
一、设计任务书(一)设计资料1、某多层厂房的建筑平面如图所示，环境类别为一类，结构形式拟采用框架结构，楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖，柱截面尺寸为350mm×350mm，楼梯在此平面外。
图中L X×L Y有以下五种尺寸：（1）L X×L Y=41800×18900mm（2）L X×L Y=39900×19600mm（3）L X×L Y=37600×21000mm（4）L X×L Y=37800×21800mm（5）L X×L Y=42000×21400mm1、尺寸选择每一个同学选择一组数据。
选择方法如下：学号后两位数被五整除后的余数，余数为0则选（1），为1则选（2），余数为2则选（3），余数为3则选（4），余数为4则选（5）。
2、楼盖构造（自上而下）：30厚细石混凝土面层；现浇结构层；20厚抹灰层；乳胶漆涂料两道（不计重量）。
3、楼面均布可变荷载标准值有以下八组；（a）5.0kN/m2；(b) 5.5kN/m2；（c）6.0kN/m2；(d)6.5kN/m2；（e）7.0kN/m2；(f) 7.5kN/m2；（g）8.0kN/m2；(h)8.5kN/m2。
每—个同学选择一组数据，选择方法如下：学号后两位数被8整除后的余数，余数为0则选(a)，余数为1则选(b)，余数为2则选(c)，余数为3则选(d)，余数为4则选(e)，余数为5则选(f)，余数为6则选(g)，余数为7则选(h)。
4、材料强度：混凝土：强度等级为C25，C30，C35或C40；钢筋：板的受力钢筋可采用HPB300或HRB400级钢筋；主、次梁的纵向受力钢筋、吊筋、鸭筋的强度等级为HRB400或 HRB500级钢筋；箍筋可采用HPB300或HRB400级钢筋。
（注：材料强度选择应根据所选可变荷载量级相匹配，如选择5.0kN/m2或5.5kN/m2时，受力纵筋强度等级宜选择HRB400钢筋，混凝土强度等级宜选择C25；若选择8.0kN/m2或8.5kN/m2时，受力纵筋强度等级宜选择HRB500钢筋，混凝土强度等级宜选择C40。
现浇单向板肋梁楼盖课程设计任务书
现浇单向板肋梁楼盖课程设计任务书1.设计资料某多层厂房采用钢筋混凝土现浇单向板肋梁楼盖，其中三层平面图如图1所示，楼面荷载、材料及构造等设计资料如下：（1）楼面活荷载标准值q k=6kN/m2或（q k=7kN/m2、q k=8kN/m2、q k=9kN/m2）；（2）楼面面层用20mm厚水泥砂浆抹面（γ=20kN／m3），板底及梁用15mm 厚石灰砂浆抹底（γ=17kN/m3）；（3）混凝土强度等级采用C20、C25或C30，钢筋采用HPB235、HRB335或HRB400；（4）墙厚370mm，其中板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm，柱的截面尺寸b×h=350mm×350mm（或400mm×400mm或自定）。
2.设计内容和要求（1）板和次梁按考虑塑性内力重分布方法计算内力；主梁按弹性理论计算内力，并绘出弯矩包络图。
（2）绘制楼盖结构施工图1）楼面结构平面布置图（标注墙、柱定位轴线编号和梁、柱定位尺寸及构件编号）．（比例1：100～1：200）；2）板模板图及配筋平面图（标注板厚、板中钢筋的直径、间距、编号及其定位尺寸）（比例1：100～1：200）；3）次梁模板及配筋图（标注次梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸）（比例1：50，剖面图比例1：15～1：30）；4）梁材料图、模板图及配筋图（按同一比例绘出主梁的弯矩包络图、抵抗弯矩图、模板图及配筋图），（标注主梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸）；（比例1：50，剖面图比例1：15～1：30）；5）在图中标明有关设计说明，如混凝土强度等级、钢筋的种类、混凝土保护层厚度等。
（3）计算书要求计算准确，步骤完整，内容清晰。
3.设计目的（1）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定；（2）通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算方法；（3）通过主梁的计算，熟练掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法；（4）了解并熟悉现浇梁板的有关构造要求；（5）掌握钢筋混凝土结构施工图的表达方式和制图规定，进一步提高制图的基本技能；4.设计参考进度第一天：布置设计任务，阅读设计任务书、指导书及设计例题，复习有关课程内容。
钢筋混凝土肋梁楼盖课程设计任务书
钢筋混凝土肋梁楼盖课程设计任务书土木系05级建筑工程技术、土木工程专业适用2007年6月钢筋混凝土肋梁楼盖课程设计任务书一、设计资料某多层仓库楼盖结构平面布置如图，采用钢筋混凝土现浇楼盖。
1、楼面做法：20mm厚水泥砂浆面层钢筋混凝土现浇板12mm厚纸筋石灰抹底2、材料：混凝土：采用C20钢筋:梁中受力钢筋采用HRB335级钢筋,其它钢筋采用HPB235级钢筋荷载:恒载：包括梁、板及构造层自重钢筋混凝土容重25KN/m3 ，水泥砂浆容重20KN/m3，石灰砂浆容重17KN/m3，分项系数γ=1.2g活载:楼面均布荷载标准值6 KN/m2,分项系数γ=1.4g二、截面尺寸选择按不需作挠度验算的条件考虑。
板：h≥l/40次梁：h=（1/18 ~1/12）lb=（1/2 ~1/3）h主梁：h=（1/14 ~1/8）lb=（1/2 ~1/3）h柱：b×h=300×300 mm三、计算步骤1、根据建筑平面图并考虑支承结构的合理性确定主、次梁的梁格布置方案。
并确定板的厚度和主、次梁的截面尺寸。
2、板厚和主次梁截面尺寸确定后，宜由指导教师检查后再进行下一步计算。
3、按照考虑塑性内力重分布的方法进行板的内力和配筋的计算。
4、按照考虑塑性内力重分布的方法进行次梁的内力和配筋的计算。
5、按照弹性理论进行主梁的内力和配筋的计算。
6、计算步骤可参阅教材。
四、设计要求1、完成板梁系统的结构计算书一份内容包括：（1）板的内力与配筋计算（2）次梁的内力与配筋计算（3）主梁的内力与配筋计算2、完成板梁系统一号图一张内容包括：（1）楼面结构平面布置图及板的配筋图（2）次梁配筋图（3）主梁配筋图（4）说明五、时间安排1、确定现浇楼盖尺寸及梁板布置、绘制梁板布置草图0.5天2、板的荷载、内力计算及配筋1天3、次梁荷载、内力计算及配筋1天4、主梁荷载、内力计算及配筋1天5、正式成图1.5天六、参考资料1、建筑结构荷载规范GB50009-20012、混凝土结构设计规范GB50010-20023、房屋建筑制图统一标准GB50001-20014、《钢筋混凝土结构》教材5、混凝土结构设计手册。
钢筋混凝土单向板肋梁楼盖课程设计报告书
钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑（某生产车间）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）二、设计容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性力重分布计算）3、次梁强度计算（按塑性力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明平面尺寸：31200mm*18900mm钢筋混凝土单向板肋梁楼盖课程设计一、设计资料1、某设计使用年限为50年工业厂房楼盖，采用整体式钢筋混凝土结构，楼盖梁布置如图所示。
325m /kN =γ2/7mkN 2、 生产车间的四周外墙均为承重砖墙，设5m 钢筋混凝土柱，其截面尺寸为300mm ×300mm 。
3、荷载（1）、楼面活荷载：（2）、楼面面层：20mm 厚水泥砂浆面层 （3）、楼盖自重：钢筋混凝土容重（4）、平顶粉刷：三夹板顶棚 重度为2/18.0m kN（5）、恒载分项系数为：1.2；活载分项系数为1.3（因工业厂房楼盖楼面活荷载标准值大于2/4m kN ）。
4、材料选用：（1）、混凝土：采用C25（ cf =11.9 N/2mm ,tf =1.27N/2mm )。
次梁受力筋用HRB335级（yf =300N/2mm )，板及梁的其它钢筋可以采（2）、钢筋：主梁及用HPB235（yf =210N/2mm )。
二、板的计算板按考虑塑性力重分布方法计算。
板的397.22100624012<≈=mmmml l ,宜按双向板设计，按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。
本例按单向板计算。
板的厚度按构造要求曲mm mm l mm h 5.5240210040801=≈>=。
钢筋混凝土单向板肋梁楼盖课程设计任务书
钢筋混凝土单向板肋梁楼盖课程设计任务书1. 设计题目及目的1.1 设计题目：钢筋混凝土单向板肋梁楼盖设计。
1.2设计目的：（1）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定。
（2）掌握板厚及梁系截面尺寸的确定方法（3）通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。
（4）通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。
（5）了解并熟悉现浇梁板的有关构造要求。
（6）掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。
（7）学会编制钢筋材料表。
2. 设计资料（1）某工业仓库，设计年限为50年，结构平面及柱网布置如图1所示，柱截面为400×400mm 。
（2）结构布置柱网尺寸及楼面活载大小k q =7.0kN/2m 如表1所示。
（3）楼面面层用20mm 厚水泥砂浆抹面(γ=20kN/3m ),板底及梁用15mm 厚石灰砂浆抹底(γ=17kN/3m )。
（4）材料选用：混凝土強度等級采用C30；钢筋：主梁及次梁纵向受力钢筋采用HRB400级钢筋（360/y f N mm =），其余使用HRB335级钢筋（300/y f N mm =）。
（5）按《砼结构设计规范（GB50010-2010）》设计该肋梁楼盖。
图1楼盖结构图表1结构布置柱网尺寸及楼面活载大小班级次梁跨度(mm) 主梁跨度(mm) 楼面活载标准值kq(kN/m2)B L1 6000 5400 6.02 6300 6000 7.03 6600 6300 8.03. 设计内容和要求进行楼盖梁板系统结构设计，并绘制施工图。
要求：提交设计说明书一本，楼盖结构施工图（一号图）一张；板和次梁按考虑塑性内力重分布方法计算；主梁按弹性理论计算内力。
3.1对设计说明书的要求设计说明书应包括下列内容：（1）本梁板结构系统布置的优缺点评述；（2）板厚及梁系截面尺寸的确定；（3）板、梁计算简图；（4）荷载计算；（5）内力分析及内力组合；（6）配筋计算；（7）构造要求。
现浇钢筋混凝土单向板肋梁楼盖设计
现浇钢筋混凝⼟单向板肋梁楼盖设计混凝⼟结构题⽬:现浇钢筋混凝⼟单向板肋梁楼盖设计学院(直属系) :⼒学与⼯程学院年级/专业/班: 10级⼟⽊⼯程学⽣姓名:游政学号:钢筋混凝⼟单向板肋梁楼盖课程设计任务书⼀、设计题⽬某轻⼯仓库为钢筋混凝⼟内框架结构，楼盖平⾯如图所⽰。
楼层⾼4.5m，外设楼梯。
试设计该现浇钢筋混凝⼟楼盖。
⼆、设计内容1、结构平⾯布置图：柱⽹、主梁、次梁及板的布置2、板的强度计算（按塑性内⼒重分布计算）3、次梁强度计算（按塑性内⼒重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施⼯图（1）、板的配筋图（1：100）（2）、次梁的配筋图（1：40；1：20）（3）、主梁的配筋图（1：40；1：20）及弯矩M、剪⼒V的包络图三、设计资料1、楼⾯做法：30mm 厚⽔磨⽯地⾯， kN/m 2 . 15mm 厚板底抹灰， kN/m 2楼⾯的活荷载标准值为m 22、钢筋混凝⼟容重：25 kN/m 33、材料选⽤（1）、混凝⼟： C15，（2）、钢筋：主梁及次梁受⼒筋⽤HRB400，板内及梁内的其它钢筋可以采⽤HRB335。
现浇钢筋混凝⼟单向板肋梁楼盖设计计算书⼀、平⾯结构布置：１、确定主梁的跨度为6.6m,次梁的跨度为5.1m,主梁每跨内布置两根次梁,板的跨度为m 2.2。
楼盖结构布置图如下：２、按⾼跨⽐条件，当mm l h 55401=≥时，满⾜刚度要求，可不验算挠度。
对于⼯业建筑的楼盖板，要求mm h 80≥，取板厚mm h 80=3、次梁的截⾯⾼度应满⾜h=(1|18～1|12)L=(333～500)mm ，取mm h 400=，取mm b 200=。
4、主梁的截⾯⾼度应该满⾜h=(1|15～1|10)=(400～600mm），h=600mm，取b=300mm。
⼆、板的设计（按塑性内⼒重分布计算）：1、荷载计算：板的恒荷载标准值：取1m宽板带计算：⽔磨⽯⾯层 kN/m⒉80mm钢筋混凝⼟板×25=2 kN/m⒉15mm板底混合砂浆 kN/m⒉恒载： g=+2+= kN/m⒉活载： q= kN/m⒉恒荷载分项系数取；因为⼯业建筑楼盖且楼⾯活荷载标准值⼤于m⒉,以活荷载分项系数取。
《混凝土结构设计》课程设计-现浇混凝土单向板肋梁楼盖课程设计任务书
第三天：板上作用荷载计算，并根据荷载及其计算简图进行板内配筋计算，第四天：绘制板配筋草图；
第五天：整理前面四天的计算成果并修改完善。
第12周：
第一天：进行次梁上的荷载计算及根据计算简图并进行次梁配筋计算并绘制配筋草图；
第二天：主梁的荷载计算、配筋计算；
（2）也可根据支座不同的剪力值计算各跨的箍筋用量，但同一跨度内宜采用相同直径及间距的箍筋。
6、绘制梁的配筋详图
（1）简支端的跨内纵筋不能切断，应伸入支座并满足锚固长度。也可考虑将一部分纵筋弯起承担支座负弯矩，但至少要有两根伸入支座，并放在两边角上；钢筋的弯起应按弯矩包络图确定。
（2）悬臂端的支座负弯矩钢筋可单独选用。当简支端跨内有纵筋弯起时，支座上另加的直钢筋应放在上面一排，并放在上排角上。
（3）悬臂端的支座负弯矩钢筋的切断应按弯矩包络图确定。
（4）其它构造钢筋（如架立筋、梁侧构造钢筋）的选用应符合《混凝土结构设计规范》的有关构造要求。
三、补充说明
l、绘制施工图前须选择适当的比例进行图面布置。因板对称，可只绘出一半。
2、外伸梁应分别截取各支座和跨中截面的剖面，绘制配筋详图。截面编号和钢筋编号均不得重复。
（2）选配钢筋：纵筋直径用12～25mm．最大不宜超过28mm；同一梁内纵筋不宜超过两种，直径相差不超过两个规格；根据计算出的纵筋截面面积，一般先选跨中正弯矩钢筋，而支座负弯矩钢筋可考虑由跨中一部分钢筋弯起，如不足，再另加直筋。
5、斜截面承载力计算
（1）为施工方便，建议沿梁全长采用相同直径及间距的箍筋，即取支座最大剪力值进行计算。
第二天：次梁的计算及绘制配筋草图；
第三天：主梁的计算及绘制配筋草图；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋混凝土结构课程设计设计题目：现浇式单向板肋梁楼盖设计
设计人：
组别(班级) ：
指导教师：
设计日期：
现浇钢筋混凝土单向板肋梁楼盖课程设计任务书
一、课程设计目的
1．了解单向板肋形楼盖的荷载关系，及其计算简图的确定；2．通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法；3．通过主梁的计算，掌握按弹性理论分析内力的方法，熟悉内力包络
图和材料图的绘制方法，以及根据材料图配筋的方法；
4．了解并熟悉现浇板、次（主）梁的有关构造要求；
5．掌握钢筋混凝土结构施工图的表达方式、绘图规定，进一步提高制图的基本技能；
6．学会编制钢筋材料表。
二、设计资料
某一般金工车间楼盖，采用整体式钢筋混凝土单向板肋梁楼盖结构形式，其梁格布置如下图所示。
( 一)建造地点与基本概况
建造地点为银川市某地，外墙采用490mm厚的砖墙。
该结构的重要性系数为1.0，使用环境类别为2a类。
( 二)楼面构造层做法（自上而下）
20mm厚水泥砂浆面层 =20kN/m3
现浇混凝土楼板（厚度由设计者自定）γ=25kN/m3 15mm厚混合砂浆天棚抹灰γ=17kN/m3
具体楼面活荷载标准值、组合值系数、频遇值系数和准永久值系数取值参见附表
( 三) 材料选用
混凝土：C25，( f c =11.9kN/mm2，)
钢筋：梁中受力纵筋HRB400，f y =360kN/mm2
其余钢筋均采用HPB235，f y =210kN/mm2 ( 四) 柱网尺寸
Ly的取值如下表所示（单位：m）
Lx的取值如下表所示（单位：m）
三、方案选择
按照各自的学号来进行选取设计方案，具体方案如下(3Ly5Lx )：
四、设计内容和要求
( 一) 结构布置
( 二) 结构计算
1．板、次梁按考虑塑性内力重分布方法设计
（包括：计算简图、内力计算、配筋计算）
2．主梁按弹性理论方法计算
（包括：计算简图、内力计算、内力包络图、配筋计算）
五、绘制施工图
要求完成: 1. 梁板结构布置图及配筋图（平面或剖面）
2. 次梁的模板及配筋图（立面、剖面）
3. 主梁的模板及配筋图（立面、剖面）
注意：图中至少列出一种构件的钢筋材料表及有关结构设计说明，。
