谈谈视频采集卡与嵌入式硬盘录像机的几点区别
PC 式DVR与嵌入式DVR的比较
PC式DVR与嵌入式DVR的比较一、PC 式DVR与嵌入式DVR的介绍视频监控系统是安全防范系统的组成部分，它是一种防范能力较强的综合系统。
而DVR 又是其主要组成部分，就现在市场上的产品而言DVR可分为：PC式DVR和嵌入式DVR。
它们有各自的优缺点，应用于不同的场合。
具体区别如下：PC式DVR这种架构的DVR以传统的PC机为基本硬件，以Win98、Win2000、WinXP（也有少量的使用Linux）为基本软件，配备图像采集或图像采集压缩卡，编制软件成为一套完整的系统。
PC机是一种通用的平台，PC机的硬件更新换代速度快，因而PC式 DVR的产品性能提升较容易，同时软件修正、升级也比较方便。
PC DVR的优点在于：存储空间较大（容易扩展存储硬盘），适宜长时间录像。
音视频能实现大路数。
良好的人机接口和文件管理等，通过鼠标、键盘只要用过计算机的人都可以很好地进行操作；软、硬件升级比较容易，产品更新快。
相对嵌入式，网络功能更加完善。
功能齐全，可扩展性高，能根据客户需求灵活配置（如ATM卡号叠加），满足不同行业的特殊需求。
维修成本比较低，一般的故障都可以通过更换部件进行维修，整机不会报废。
PC DVR产品的问题主要有：稳定性较差：DVR软件与PC硬件、WINDOWS操作系统不兼容以及WINDOWS操作系统自身的不完善，很容易造成系统死机。
PC DVR产品操作及维护需要有一定的技术基础，使维护工作难度加大。
PC DVR的数据存储及操作系统均在硬盘中，无论如何加密，均可以从PC的底层进入系统，对已记录的图像文件进行删改。
如果PC的硬盘零道发生了故障，整个硬盘甚至整个系统均要瘫痪，因此数据的可靠性下降。
WINDDOWS操作系统的抗入侵能力非常差，一旦操作系统遭到破坏（如病毒入侵等），整个的PC DVR会受到严重影响，甚至系统崩溃。
嵌入式DVR首先必须了解什么是嵌入式系统。
我们可以这样定义：嵌入式系统一般指非PC系统，有计算机功能但又不称为计算机的设备或器材。
浅谈PC型DVR与嵌入式DVR

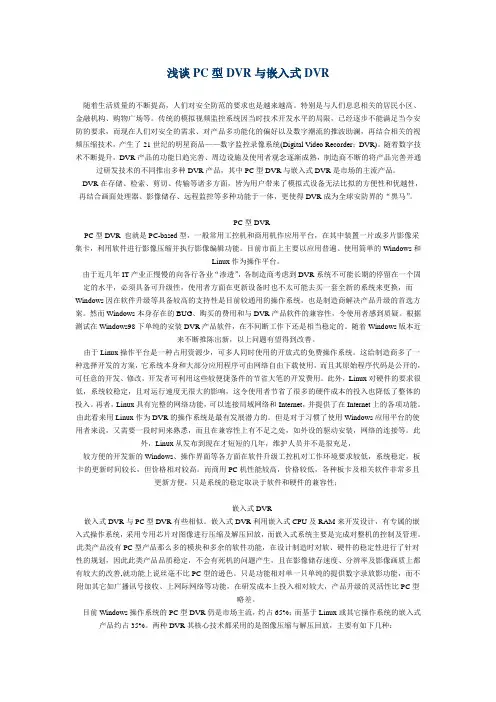

浅谈PC型DVR与嵌入式DVR随着生活质量的不断提高，人们对安全防范的要求也是越来越高。
特别是与人们息息相关的居民小区、金融机构、购物广场等。
传统的模拟视频监控系统因当时技术开发水平的局限，已经逐步不能满足当今安防的要求，而现在人们对安全的需求、对产品多功能化的偏好以及数字潮流的推波助澜，再结合相关的视频压缩技术，产生了21世纪的明星商品——数字监控录像系统(Digital Video Recorder；DVR)。
随着数字技术不断提升，DVR产品的功能日趋完善、周边设施及使用者观念逐渐成熟，制造商不断的将产品完善并通过研发技术的不同推出多种DVR产品，其中PC型DVR与嵌入式DVR是市场的主流产品。
DVR在存储、检索、剪切、传输等诸多方面，皆为用户带来了模拟式设备无法比拟的方便性和优越性，再结合画面处理器、影像储存、远程监控等多种功能于一体，更使得DVR成为全球安防界的“黑马”。
PC型DVRPC型DVR 也就是PC-based型，一般常用工控机和商用机作应用平台，在其中装置一片或多片影像采集卡，利用软件进行影像压缩并执行影像编辑功能。
目前市面上主要以应用普遍、使用简单的Windows和Linux作为操作平台。
由于近几年IT产业正慢慢的向各行各业“渗透”，各制造商考虑到DVR系统不可能长期的停留在一个固定的水平，必须具备可升级性，使用者方面在更新设备时也不太可能去买一套全新的系统来更换，而Windows因在软件升级等具备较高的支持性是目前较通用的操作系统，也是制造商解决产品升级的首选方案。
然而Windows本身存在的BUG、购买的费用和与DVR产品软件的兼容性，令使用者感到质疑。
根据测试在Windows98下单纯的安装DVR产品软件，在不间断工作下还是相当稳定的。
随着Windows版本近来不断推陈出新，以上问题有望得到改善。
由于Linux操作平台是一种占用资源少，可多人同时使用的开放式的免费操作系统。
网络视频监控-后端设备5-DVR(硬盘录像机)
第五章 后端设备
第五节 DVR(硬盘录像机) 硬盘录像机的功能 • • • 硬盘录像机的主要功能包括：监视功能、录像功能、回放功能、报警功能、控制功能、网络 监视：监视功能是硬盘录像机最主要的功能之一，能否实时、清晰的监视摄像机的画面，这 录像：录像效果是数字主机的核心和生命力所在，在监视器上看去实时和清晰的图像，录下 功能、密码授权功能和工作时间表功能等。 是监控系统的一个核心问题，目前大部分硬盘录像机都可以做到实时、清晰的监视； 来回放效果不一定好，而取证效果最主要的还是要看录像效果，一般情况下录像效果比监视效果 更重要。大部分DVR的录像都可以做到实时25帧/秒录像，有部分录像机总资源小于5帧/秒，通常 情况下分辨率都是CIF或者4CIF，1路摄像机录像1小时大约需要180MB~1GB的硬盘空间； • 报警功能：主要指探测器的输入报警和图像视频帧测的报警，报警后系统会自动开启录像功 能，并通过报警输出功能开启相应射灯，警号和联网输出信号。图像移动侦测是DVR的主要报警 功能； • 控制功能：主要指通过主机对于全方位摄像机云台，镜头进行控制，这一般要通过专用解码 器和键盘完成；
第五章 后端设备
Wi-Fi 画面分割器 数字视频矩阵
视频采集卡 DVR（硬盘录像机） 视频监控显示设备
提示：双击视频全屏缩放，按Esc键退出全屏
第五章 后端设备
第五节 DVR(硬盘录像机) DVR概念 DVR即是Digital Video Recorder——数字视频录像机或数字硬盘录像机，我们习惯上称为 硬盘录像机。 它是一套进行图像存储处理的计算机系统，具有对图像/语音进行长时间录像、录音、远程 监视和控制的功能，DVR集合了录像机、画面分割器、云台镜头控制、报警控制、网络传输等五 种功能于一身，用一台设备就能取代模拟监控系统一大堆设备的功能，而且在价格上也逐渐占有 优势。
安防存储系统介绍
LCD NVR
无线路由 NVR
网络视频录像机（NVR）
• NVR是Net Video Recorder的缩写 ,其主要功能是对网络音视频数据进行集中存储和检索 • 主要工作原理：
网络摄像机
网络视 频流
网络
网络视 频流
NVR
采集+编码
传输
存储
网络视频录像机（NVR）
• 定位：中小网络监控系统方案 • 功能：支持网络视频的接入、存储、点播 • 优势：使监控简单布署、美观
NVR应用场景—平安校园
混合型网络硬盘录像机（H-DVR）
• H-DVR（Hybrid DVR）混合型DVR或复合DVR；可同时接入模拟摄像机和网络摄像机 • H-DVR = DVR + NVR
什么是Hybrid（混合）
模拟摄像机
Hybrid DVR 网络摄像机
NVR与H-DVR对比
信号类型 前端类型 操作方式 画面输出 录像检索 数据存储
网络
ATA
Flash
USB
A/V Serial Ethernet Other
Driver Driver Driver Driver Driver Driver Drivers
Hardware
硬盘录像机
PC式硬盘录像机（PC-DVR） 嵌入式硬盘录像机（DVR）
DVR的关键技术 NVR、HDVR
关键技术——视频编码技术
DVR
什么是嵌入式？
• 从应用的角度，IEEE（国际电子和工程师协会）给嵌入式系统下过一个定义，即嵌入式系统 是控制、监视或者辅助设备、机器和车间运行的装置。嵌入式系统在工业控制、交通管理、 信息家电、环境监测、航空航天、军事等方面均有广泛的应用，美国火星车上的探测器是 嵌入式技术在高端领域的典型例子

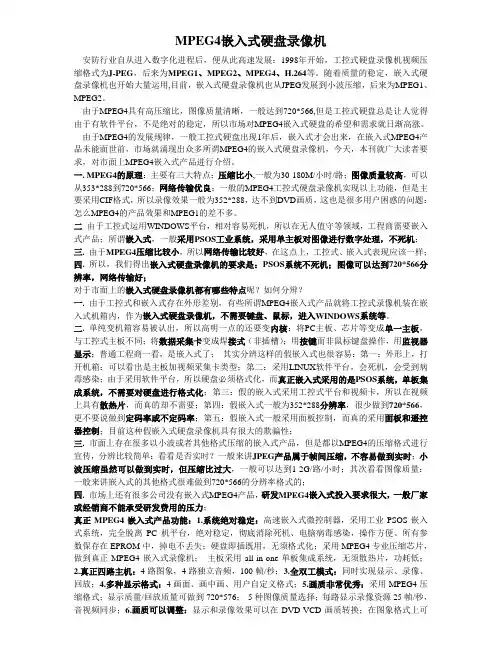

MPEG4嵌入式硬盘录像机
MPEG4嵌入式硬盘录像机安防行业自从进入数字化进程后，便从此高速发展：1998年开始，工控式硬盘录像机视频压缩格式为J-PEG，后来为MPEG1、MPEG2、MPEG4、H.264等。
随着质量的稳定，嵌入式硬盘录像机也开始大量运用,目前，嵌入式硬盘录像机也从JPEG发展到小波压缩，后来为MPEG1、MPEG2。
由于MPEG4具有高压缩比，图像质量清晰，一般达到720*566,但是工控式硬盘总是让人觉得由于有软件平台，不是绝对的稳定，所以市场对MPEG4嵌入式硬盘的希望和需求就日渐高涨。
由于MPEG4的发展规律，一般工控式硬盘出现1年后，嵌入式才会出来，在嵌入式MPEG4产品未能面世前，市场就涌现出众多所谓MPEG4的嵌入式硬盘录像机，今天，本刊就广大读者要求，对市面上MPEG4嵌入式产品进行介绍。
一. MPEG4的原理：主要有三大特点：压缩比小,一般为30-180M/小时/路；图像质量较高，可以从353*288到720*566；网络传输优良；一般的MPEG4工控式硬盘录像机实现以上功能，但是主要采用CIF格式，所以录像效果一般为352*288，达不到DVD画质，这也是很多用户困惑的问题：怎么MPEG4的产品效果和MPEG1的差不多。
二由于工控式运用WINDOWS平台，相对容易死机，所以在无人值守等领域，工程商需要嵌入式产品；所谓嵌入式，一般采用PSOS工业系统，采用单主板对图像进行数字处理，不死机；三.由于MPEG4压缩比较小，所以网络传输比较好，在这点上，工控式、嵌入式表现应该一样；四. 所以，我们得出嵌入式硬盘录像机的要求是：PSOS系统不死机；图像可以达到720*566分辨率，网络传输好；对于市面上的嵌入式硬盘录像机都有哪些特点呢？如何分辨？一. 由于工控式和嵌入式存在外形差别，有些所谓MPEG4嵌入式产品就将工控式录像机装在嵌入式机箱内，作为嵌入式硬盘录像机，不需要键盘、鼠标，进入WINDOWS系统等。
海康威视嵌入式网络硬盘录像机各系列区别
海康威视嵌入式网络硬盘录像机各系列区别海康键盘：DS-1000K DS-1002K DS-1003K其中DS-1000K为网络键盘，可以添加到局域网内对海康的设备进行控制；另外两个型号为DS-1002K和DS-1003K，这两个键盘可以兼容海康的嵌入式硬盘录像机，球机，解码器，区别就在于DS-1003K是三维的键盘（就是可以通过左右旋转摇杆来控制球机的变倍），而DS-1002K是二维的键盘。
海康视音频压缩卡：DS-40XXMD 系列矩阵解码卡可以组成数字矩阵的解码部分DS-40XXHC 系列压缩卡DS-41XXHCV 三代压缩卡DS-42XXHC/HFV 视音频压缩板卡注：现在海康威视已经拥有自己的板卡软件，能够有更好的兼容性和更加强大的功能。
视频服务器：视频服务器的命名是6系列的，包括视频编码器和视频解码器。
视频服务器和硬盘录像机的最主要的区别在于一下几点：视频服务器没有控制面板，视频服务器没有硬盘（-SATA的可以带一个硬盘），不带本地显示（当然有部分是有VOUT 的）。
5系列IA嵌入式DVR:它是一款集成了电脑主板和压缩板卡的软硬件开发平台。
提供了一种灵活的嵌入式DVR/NVR解决方案。
我司提供整体的SDK和驱动。
7系列DVR：DS-71xxH-S 所有机型支持4个SATA接口，最高支持CIF的分辨率编码，仅支持单路回放，不支持双码流。
适合小型的场合，不需要验收的工程。
DS-7204H-S 适用比较广的一款小型DVR，支持一个硬盘，分辨率704*576，支持双码流DS-7208HV-S/DS-7216HV-S 支持两个SATA硬盘，不支持双码流，与71的区别就是处理器不同，分辨率1024*768，比7204效果好。
8系列的DVR：以前大家普遍使用的80系列硬盘录像机停产了，以后整体切入到81系列。
81系列的优点很明显：增强了显示的效果，增强了稳定性，增强了鼠标的操作性，增强了网络性能，增加了硬盘盘组功能，增加了录像加锁功能，操作界面优化类似VISTA等等。
视频采集卡
视频采集就是将视频源的模拟信号通过处理转变成数字信号（即0和1），并将这些数字信息存储在电脑硬盘 上的过程。这种模拟/数字转变是通过视频采集卡上的采集芯片进行的。
多核和超大容量硬盘对视频采集基本上都足够了。
内存价格已经基本狂跌到底层，购买一个品牌内存就可以提供足够的内存带宽和容量大小，对捕捉图像和转 换数据足以应付。硬盘是这套配置的关键，它不仅需要大容量的，而且存储速度要快。缓存最低需要2M，一般的 硬盘都可以达到这个缓存，容量当然是越大越好。显卡在视频采集中显得并不是那么重要，选择一般的32M以上 的AGP卡即可。声卡一般买一个普通家庭用也够了，别的，不过一般没那个必要。
视频采集卡是我们进行视频处理必不可少的硬件设备，是视频数字化合数字化视频编辑后期制作中必不可少 的硬件设备。
通过视频采集卡，我们就可以把摄像机拍摄的视频信号从摄像带上转存到计算机中，利用相关的视频编辑软 件，对数字化的视频信号进行后期编辑处理，比如剪切画面，添加滤镱，字幕和音效，设置转场效果以及加入各 种视频特效等等，最后将编辑完成的视频信号转换成标准的VCD,DVD以及上流媒体等格式，方便传播和保存。
在视频压缩能力方面，硬压缩优于软压缩。软压缩卡由于利用CPU压缩，消耗电脑资源，合理配置电脑是软 压缩DVR长期稳定运行的关键。
模拟数字
从视频信号源和采集卡的接口来分，视频采集卡共分为两大类：一类是模拟采集卡，另一类是数字采集卡。
模拟采集卡通过AV或S端子将模拟视频信号采集到PC中，使模拟信号转化为数字信号，其视频信号源可来自 模拟摄像机、电视信号、模拟录像机等。
更换硬盘录像机全攻略
更换硬盘录像机全攻略做广告监测已经5年了，随着时间的推移，录像机的问题越来越突出，在这方面牵扯的精力和花费也越来越多，忍无可忍，08年底决定换硬盘录像。
换硬盘录像后，怎么录？怎么放？怎么做数据？操作方式能不能适应？这些问题摆在了我面前，下面我把解决的过程，给各位同行介绍一下，希望对大家能有所帮助。
1、用什么录制从网上查到资料看，硬盘录像机分为嵌入式和电脑式两种，嵌入式就像原来用的盒式录像机，只是不用录像带用硬盘录；电脑式的其实就是一台加了视频采集卡的台式电脑。
嵌入式不用Windows操作系统，用的是嵌入式Lunix系统，工作稳定，但是维护不是很方便，自主性差，价格要贵近千元；电脑式，用Windows操作系统，界面熟悉，维护方便，用途多，缺点是容易感染病毒，稳定性差。
我对电脑比较熟，就选了电脑式录像机，考虑稳定性、兼容性、扩展性等，确定配置如下：主板：华硕P5KPL-AM或者技嘉GA-G31M-ES2C（我用的华硕）硬盘：希捷1T（分了3个区，系统20G、软件20G、录像存储960G）CPU：酷睿双核E2180电源：航嘉磐石400内存：2G采集卡：海康DS-4008HC（支持8路视、音频同录）注意：海康卡对主板的兼容性有要求，一定要用Inter芯片组，所以主板选择很重要；电源要用好的，对主板和今后扩展硬盘都有好处。
以上是我的配置，为了保险，这台电脑专用录像，目前用了2个月了，一切正常，没有出现故障。
2、怎么录电视节目信号源：电脑搞定了，要录电视节目，由于海康卡的信号输入都是视音频分离输入的，所以不能用有线电视的接入线直接输入，这里要用一个信号分离器，将模拟信号分成视频和音频两路，然后再连接到采集卡的辫子线上，当然如果你已经是数字电视了，机顶盒出来就是视频和音频两路，就不用信号分离器了。
另外，家用的视音频线和采集卡的辫子线的接口是不匹配的，需要重新做视、音频线接口，这个做监控的都会。
录制软件：我买海康卡送的是捷诺的监控软件，据了解以前都是送天视的。
家庭用户安装监控 是选用硬盘录像机还是采集卡
平安威马克祝你生活愉快！
家庭监控设备安装
家庭用户安装监控是选用硬盘录像机还是采集卡
家庭用户安装监控系统使用硬盘录像机还是视频采集卡好呢？
家庭用户在安装监控设备的的时候常常会有一些疑问，是选用视频采集卡，还是用硬盘录像机。
现在视频采集卡费用比较低，安装也简单方便把视频采集卡直接安装在电脑的主板上装上驱动就可以使用了，不过视频卡对电脑的配置有一定的要求而且占用电脑的硬盘空间会多一些，如果要求保存录像的时间比较长还是不建议选用视频采集卡现在国内的很多监控设备厂家最新推出的硬盘录像机，已经实现了高清监控国内上市公司浙江大华海康等公司新推出的硬盘录像机体积很小而且安装简单方便非常适合家庭使用
从稳定效果上看硬盘录象机比采集卡更加稳定一般不会出什么问题而采集卡可能因为松动与电脑不兼容或者电脑中毒都会使监控失效
从整体长远去看选用红外摄象机（350左右）或者高清监控摄像头网络摄像头都非常适合家庭的安装现在的硬盘录像机都有远程视频功能连接上家里的路由器就可以实现远程异地监控对上班族家里有老人孩子的家庭是非常好的用4路带的D1硬盘录象机国内大华海康等品牌都是家庭监控设备的最佳选择）
家庭用户如果非要使用视频采集卡给大家推荐几款比较安装简单使用方便的采集卡天敏大华海康汉邦等品牌安装硬盘录像机，有些品牌首次安装，一般要把硬盘进行初始化，而且家中有现成的电脑，那么使用视频采集卡可以节约成本；如果图像超过八路，建议最好用硬盘录像机。
视频采集卡和硬盘录像机最大的区别就是视频采集卡遇到多路图像的时候，稳定性和画面质量不如硬盘录像机；而硬盘录像机相比较采集卡来说，性能更稳定，相关的功能比较多，而且操作起来很方便。
视频采集卡
概念视频采集卡又称视频捕捉卡，用它可以获取数字化视频信息，并将其存储和播放出来。
很多视频采集卡能在捕捉视频信息的同时获得伴音，使音频部分和视频部分在数字化时同步保存、同步播放。
视频采集卡，“Video Capture Card”，其功能是将视频信号采集到电脑中，以数据文件的形式保存在硬盘上。
它是我们进行视频处理必不可少的硬件设备，通过它，我们就可以把摄像机拍摄的视频信号从摄像带上转存到计算机中，利用相关的视频编辑软件，对数字化的视频信号进行后期编辑处理、比如剪切画面、添加滤镱、字幕和音效、设置转场效果以及加入各种视频特效等等，最后将编辑完成的视频信号转换成标准的VCD、DVD以及网上流媒体等格式，方便传播。
编辑本段分类视频采集卡按照视频信号源，可以分为数字采集卡（使用数字接口）和模拟采集卡。
视频采集卡按照安装链接方式，可以分为外置采集卡（盒）和内置式板卡。
视频采集卡按照视频压缩方式，可以分为软压卡（消耗CPU资源）和硬压卡。
视频采集卡按照视频信号输入输出接口，可以分为1394采集卡、USB采集卡、HDMI采集卡、VGA视频采集卡、PCI视频卡、PCI-E视频采集卡。
视频采集卡按照其性能作用，可以分为电视卡、图像采集卡、DV采集卡、电脑视频卡、监控采集卡、多屏卡、流媒体采集卡、分量采集卡、高清采集卡、笔记本采集卡、DVR卡、VCD卡、非线性编辑卡（简称非编卡）。
视频采集卡按照其用途可分为广播级视频采集卡，专业级视频采集卡，民用级视频采集卡，它们档次的高低主要是采集图像的质量不同。
他们的区别主要是采集的图像指标不同。
视频图像采集的方法较多，基本可分为2大类：数字信号采集和模拟信号采集。
因此常见的图像采集卡也有数字采集卡和模拟采集卡、AV+DV二合一采集卡几种类型。
广播级视频采集卡的最高采集分辨率一般为768X576(均方根值)PAL制，或720X576(CCIR-601值)PAL制25帧每秒，或640X480/720X480 NTSC制30帧每秒最小压缩比一般在4：1以内。
PC式DVR与嵌入式DVR之优势对比说明
16路监控DVR主机TA-9016:采用945GC-L专用主板(可实现停电后来电自动开机),CPU:C-D3.06G 755针盒装正品,内存正品KingSton 512M DDRⅡ-667,硬盘:盒装金钻 250G/8M/串口Ⅱ,电源:长城350W 机箱:华南工控703B机箱,,两张Philips 7130芯片 9bit 视频采集卡,使用集成显卡，XP系统,软件已装好。
如今市场上的硬盘录像机主要有两种:嵌入式与PC式.一直以来，关于硬盘录像机将以嵌入式还是PC式为主的争论就不绝于耳，大家目前已形成一个共识，PC式DVR 虽然功能强大，使用方便，但结构不合理，容易死机（非正规大厂设计生产）；而嵌入式DVR虽然结构合理，不易死机，但操作繁琐，功能简单，现场和回放效果都不理想,因此目前两类产品各自占据自己的市场。
由于大多数用户对DVR内部硬软件结构不太清楚，因而形成了一些错误概念，例如认为嵌入式DVR脱离PC平台，绝对稳定，不死机等等。
其实无论PC 式还是嵌入式，它都是一个计算机系统，离不开构成计算机系统的三大主要要素，CPU主控系统，OS操作系统和APP应用软件。
PC式DVR选用的是Intel X86系列CPU和微软Windows操作系统；而嵌入式用的则是嵌入式CPU和实时操作系统（RTOS）。
我们实际生活中所遇到的计算机系统太多了，小到手机、PDA，大到探索者火星探测器等等，不胜枚举，只要是计算机系统就有死机的可能，无非槪率大小而已，例如我们的手机就有可能死机。
根据不同应用选用合适的CPU 系统及操作系统是产品设计者的重要工作，犹如做衣服，一定要量体裁衣，大了不行，小了更不行，目前我们DVR市场就存在着这种情况。
下面就两类DVR的技术特点和各自优势以及应用情况做一个分析对比，方便大家在工程应用中选择相应的设备。
PC式DVR的优势目前绝大多数DVR应用都以单机工作为主，所以一个最基本要求就是预览和回放图像质量必须高。
视频监控系统设计 毕业论文
视频监控系统设计毕业论文上海交通大学继续教育学院毕业设计说明书毕业设计题目视频监控系统设计系电子信息工程系专业班级姓名学号指导教师年月日视频监控系统设计摘要随着现代电子技术的发展，视频监控系统也逐步由模拟走向数字化。
视频监控系统是安防领域中的重要组成部分，是所有安全系统中最关键的子系统。
系统通过遥控摄像机，直接观察被监视场所的情况，同时可以把被监视场所的情况进行同步录像。
另外，视频监控系统还可以与防盗报警系统等其它安全技术防范体系联动运行，使用户安全防范能力得到整体的提高。
本文通过阐述视频监控系统的系统组成结构、系统主要设备的性能特点、技术指标的参数，说明如何构建CCTV系统中选择性价比优秀的产品以及如何构建性能良好、技术先进、安全可靠的电视监控系统;通过数字电视监控系统的视频采集卡、嵌入式硬盘录像机的系统性能和技术参数、选择指标的比对以及模拟电视监控系统和数字电视监控系统的优缺点的比对，说明如何建设数字电视监控系统、通过比较同轴电缆、双绞线、光纤、射频调制传输的传输距离、传输频带和带宽、信号的衰减程度等的优缺点，可以在工程中有效合理的选择信号的传输方式和传输介质;通过阐述视频信号的各种压缩方式、视频采集卡的技术数据和选取标准，说明在选择利用网络传输视频信号时如何有效合理的利用网络的传输速度、获得流畅的视频流传输、清晰稳定的视频回放信号。
本文最后通过对一例校园监控系统构建的简单介绍,说明智能监控系统在实际中的应用,及其所带来的高效快捷的报警联动,让警卫人员可以对突发事件进行有效及时的处理。
1视频监控系统设计SummaryWith the development of modern electronic technology, video surveillance system is also gradually from analog to digital. Video surveillance systems are an important component in the security field, are the most critical subsystems of all security systems. System by remote camera, direct observation of the monitored sites, as well as monitoring sites are synchronized video. In addition, the video monitoring system and burglar alarm system and other security technology to prevent system linkage operation, enable user security overall capacity increase.This article through set out video monitoring system of system composition structure, and system main equipment of performance features, and technology indicators of parameter, description how building CCTV system in the select price/performance excellent of products and how building performance good, and technology advanced, and securityreliable of TV monitoring system; through digital TV monitoring systemof video collection card, and embedded hard recorder of system performance and technology parameter, and select indicators of than onand simulation TV monitoring system and digital TV monitoring system of advantages and disadvantages of than on, Description how construction digital TV monitoring system, and through comparison with axis cable,and double stranded line, and fibre, and RF modulation transmission of transmission distance, and transmission band and bandwidth, and signalof attenuation degree, of advantages and disadvantages, can inengineering in the effective reasonable of select signal of transmission way and transmission media; through set out video signal of various compression way, and video collection card of technology data and select standard, description in select uses network transmission video signalShi how effective reasonable of uses network of transmission speed, and obtained smooth of video flow transmission, and Clear and stable video playback signal.2视频监控系统设计This culminated in the adoption of a campus monitor system is abrief, describes the application of intelligent monitor and control system in practice, and the fast and efficient alarm linkage, allowing security personnel to effective and timely handling of unexpected events.Key words: closed-circuit television monitoring systems (CCTV),video compression, embedded systems3视频监控系统设计目录目录...................................................................... ........................................................................ ..... 4 第1章绪论...................................................................... (6)1.1模拟监控系统 ..................................................................... .. (7)1.2网络监控系统 ..................................................................... .. (7)1.3监控显示电视墙 ..................................................................... . (8)1.4数字模拟结合 ..................................................................... ............................................... 8 第2章 CCTV系统的组成 ..................................................................... .. (10)2.1模拟系统前端部分的功能 ..................................................................... . (10)2.2传输部分的作用 ..................................................................... .. (10)2.3控制部分...................................................................... . (11)2.4监控系统数字部分的组成 ..................................................................... ......................... 11 第3章 CCTV系统主要设备参数和如何合理有效的选取 . (12)3.1摄像机的功能和技术参数 ..................................................................... . (12)3.1.1摄像机分类 ..................................................................... . (12)3.1.2摄像机的性能 ..................................................................... (12)3.2摄像机镜头 ..................................................................... . (15)3.3云台...................................................................... (16)3.4防护罩(防尘罩)和支架、解码器 ..................................................................... . (18)3.4.1防护罩 ..................................................................... (18)3.4.2解码器 ..................................................................... (19)3.5监视器(显示器) .................................................................... (20)3.6控制信号的传输方式 ..................................................................... (21)3.7控制中心控制设备与监视设备 ..................................................................... ................. 21 第4章数字视频监控系统和它的技术优势 ..................................................................... . (27)4.1概述...................................................................... (27)4.2数字监控系统的组成 ..................................................................... (27)4.3视频压缩格式 ..................................................................... (27)4.4监控图像的存储 ..................................................................... .. (27)4.5微机视频监控系统 ..................................................................... . (28)4.6网络视频监控系统 ..................................................................... . (29)4.7视频信号传输方式 ..................................................................... . (29)4.7.1同轴电缆和同轴视频放大器 ..................................................................... (29)4.7.2双绞线和双绞线视频传输设备 ..................................................................... .. (30)4.7.3光纤和光端机 ..................................................................... (30)4.7.4光纤传输方式的技术特点 ..................................................................... ............. 31 第5章浅谈校园监控系统的建设 ..................................................................... .. (32)5.1需求分析...................................................................... . (33)5.2系统设计...................................................................... . (33)5.2.1工作原理 ..................................................................... .. (34)5.2.2施工工艺 ..................................................................... . (36)5.4结语...................................................................... (38)4视频监控系统设计结论...................................................................... .........................................................................39 参考文献...................................................................... . (40)5视频监控系统设计第1章绪论盗窃是破坏社会安定的重大隐患，是当前社会普遍关注的问题。
谈谈视频采集卡与嵌入式硬盘录像机的几点区别
现在网络上谈视频采集卡（video capture card）或嵌入式DVR（stand alone DVR）的文章很多，大家仁者见仁、智者见智，但大多数文章专业性比较强，对于非技术人员，阅读起来可能有点吃力；这段时间我在深圳旷视安科技有限公司一直是从事嵌入式DVR的测试工作，加上之前对视频采集卡的了解，我想从自己的理解角度出发，谈谈自己的看法，并对二者特点做一个比较，并尽量以通俗易懂的语言来表达，让市场和工程人员都能轻易领悟其中的道理，希望对他们的工作能有所帮助。
最早的视频监控设备都是用的磁带来存储录像，存储的是模拟信号，所以属于模拟视频监控设备；而嵌入式DVR和PC式DVR都属于数字视频监控设备（带视频采集卡的PC式监控系统我们常叫做PC式数字硬盘录像机，即PC式DVR），他们都可以统称为DVR（Digital Video Recorder），这里的“Digital”就是数字的意思，是用的硬盘或U盘等数字设备来存储的。
DVR和早期的模拟视频监控设备相比，具有速度快，稳定性好，录像数据易存储的特点，现在市面上的视频监控系统均为数字的，因为现在我们已经进入了一个数字华时代，呵呵。
好了，我们转入正题，来比较一下视频采集卡和嵌入式DVR它们的特点吧。
我们从下面几个方面来展开比较：一、架构配置前面我们有提到，带视频采集卡的PC式监控系统我们常叫做PC式数字硬盘录像机，可见视频采集卡都是和PC机（即电脑）配套使用的，单独的一张视频采集卡无任何意义，就像我们用的显卡一样，必须插到电脑主板上才能正常工作。
如果撇开前端摄像机及传输部分，我们采用视频采集卡的监控系统配置为：视频卡+PC机器+显示器（也可额外加一台监视器）；而对于嵌入式DVR，从硬件上主要体现在其内部板卡都集成在一块主板上，所以只需要一块嵌入式主机（难怪嵌入式DVR的英文名叫stand alone DVR，呵呵，这里的alone 就是“单独的”意思），加上显示部分配置为：DVR主机+显示器或监视器。
浅谈视频采集卡的兼容性
现在市面上的很多压缩卡，无论硬压卡还是软压卡，都存在若干兼容性问题，例如有的不支持AMD的CPU，有的不支持威盛芯片组的主板，有的不支持SIS的集成显卡，有的不支持某些PCI-E的显卡等等，等等。
最离谱的是有的视频采集卡要求必须用ATI的显卡、INTEL的CPU、8系列的主板等。
那么到底是什么原因造成了上述各种各样的兼容性问题？又如何解决？下面我根据自己的认识谈谈兼容性产生的原因及解决办法。
首先从CPU说起，其实无论AMD还是INTEL的主流CPU，都采用的是x86架构，使用的是x86的指令集系统，所以，如果软件采用标准x86指令集的话是不存在兼容性的，就像大多数软件一样，在什么样的CPU上都能运行。
但作为压缩卡，尤其是软压卡，为了加快视频编解码速度往往都需要采用扩展的多媒体指令集，于是问题就产生了，因为AMD有它的3D Now!等多媒体指令集，INTEL有它的MMX/SSE/SSE2/SSE3/SSE4等指令集。
这样，一旦程序只针对某种多媒体指令集开发的话，就会产生兼容性问题，也就是在有的CPU能运行在有的CPU不能运行的问题。
解决办法就是动态判断CPU类型，然后分别针对不同的CPU编写不同的代码，当然这样做会导致开发量增加。
幸运的是，对于AMD的CPU，其不仅支持自己的3D Now!多媒体指令集还支持INTEL的MMX和SSE（关于AMD的CPU 为什么会支持INTEL的MMX/SSE大家可以查阅相关资料），所以，如果开发人员仅仅使用MMX多媒体指令集的话即使不动态判断CPU类型也不会有问题（当然，586以下的CPU 会有问题，只是现在应该没有586的CPU在跑视频采集卡了吧）。
总而言之，CPU的兼容性是容易解决的，事实上，由于硬压卡是在卡子本身的DSP中进行压缩，更不应该存在CPU 的兼容性问题，如果硬压卡也挑AMD的CPU，那多半是其它原因造成的，例如是因为没有处理好同AMD的CPU配套的主板芯片组而产生问题，从而间接地被用户认为是CPU的问题。
PC式DVR和嵌入式的区别
PC式DVR相比，嵌入式DVR在哪些情况下更适合选择？A：在很多无人值守、稳定性要求高或者对数据保密性要求高的监控系统中，嵌入式DVR 由于其特有的功能更加适合。
当然不是所有的嵌入式DVR都对数据的保密性很好，需要有水印功能和自己独特的文件系统格式，如银行柜员制录像、A TM提款机录像、智能交通、电力系统、城市治安、无人职守机站等。
总之，这类场所可以概括为：安装空间小；要求高可靠性；要求低功耗。
Q: 嵌入式DVR用于长时间录像时需要非常大的硬盘存储空间，普通嵌入式DVR能够满足这种需求吗？那么通过什么方法来对嵌入式DVR进行容量的扩充，同时又能在价格上让广大用户和工程商接受呢？A：嵌入式DVR目前一般设计为安装8块硬盘，每块容量为250G。
由于硬件设计的原故，一般无法扩展，但这已经能够满足绝大多数的存储需求。
而若要实现更大容量的存储，目前比较可行的方案是使用串行SATA接口的盘库，最多可以接8个盘库，一个盘库的容量为2T。
嵌入式DVR对硬盘数量的扩展，其成本比较低廉，要远远小于PC硬盘扩展的成本。
今后随着用户对录像时间和清晰度需求的进一步提高，新设计的系统将会支持16块甚至32块硬盘。
（250g可以录多长时间）还有一种比较合理的方式就是通过网络做集中存储，在前端DVR只做短时间的数据保存，同时负责将图像数据转发到网络上，长时间的数据备份通过中心的磁盘阵列实现，但是需要较好的网络状况。
Q: 如何做好嵌入式DVR的数据备份工作？A：嵌入式DVR数据备份常用的方法有：·硬盘备份·USB/移动硬盘备份·光盘刻录备份·网络备份·录像带备份不同的用户有不同的需求，其中USB移动硬盘备份和网络备份操作比较简单。
如果用户采用的是能较强支持网络功能的嵌入式DVR，则可使用应用软件进行自动备份，这种备份可以设定为一天一次。
为了大多数用户均可方便使用，嵌入式DVR一般设计上均考虑各种备份方式的实现，同时考虑备份的操作要尽量简便，并且要提供时间段、录像段以及模糊查询等备份方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现在网络上谈视频采集卡（video capture card）或嵌入式DVR（stand alone DVR）的文章很多，大家仁者见仁、智者见智，但大多数文章专业性比较强，对于非技术人员，阅读起来可能有点吃力；这段时间我在深圳旷视安科技有限公司一直是从事嵌入式DVR的测试工作，加上之前对视频采集卡的了解，我想从自己的理解角度出发，谈谈自己的看法，并对二者特点做一个比较，并尽量以通俗易懂的语言来表达，让市场和工程人员都能轻易领悟其中的道理，希望对他们的工作能有所帮助。
最早的视频监控设备都是用的磁带来存储录像，存储的是模拟信号，所以属于模拟视频监控设备；而嵌入式DVR和PC式DVR都属于数字视频监控设备（带视频采集卡的PC式监控系统我们常叫做PC式数字硬盘录像机，即PC式DVR），他们都可以统称为DVR（Digital Video Recorder），这里的“Digital”就是数字的意思，是用的硬盘或U盘等数字设备来存储的。
DVR和早期的模拟视频监控设备相比，具有速度快，稳定性好，录像数据易存储的特点，现在市面上的视频监控系统均为数字的，因为现在我们已经进入了一个数字华时代，呵呵。
好了，我们转入正题，来比较一下视频采集卡和嵌入式DVR它们的特点吧。
我们从下面几个方面来展开比较：
一、架构配置
前面我们有提到，带视频采集卡的PC式监控系统我们常叫做PC式数字硬盘录像机，可见视频采集卡都是和PC机（即电脑）配套使用的，单独的一张视频采集卡无任何意义，就像我们用的显卡一样，必须插到电脑主板上才能正常工作。
如果撇开前端摄像机及传输部分，我们采用视频采集卡的监控系统配置为：视频卡+PC机器+显示器（也可额外加一台监视器）；而对于嵌入式DVR，从硬件上主要体现在其内部板卡都集成在一块主板上，所以只需要一块嵌入式主机（难怪嵌入式DVR的英文名叫stand alone DVR，呵呵，这里的alone 就是“单独的”意思），加上显示部分配置为：DVR主机+显示器或监视器。
所以对于单个监控系统，嵌如式DVR从配置上要比带视频采集卡的PC式监控系统要简单。
二、系统性能
视频采集卡监控系统是在基于PC机上的Linux、Windows操作系统上来运行视频监控软件来进行视频监控，视频监控软件只是PC操作系统上众多应用软件之一，PC操作系统只能拿出一部分资源来支持监控软件运行；而嵌入式DVR是其系统与硬盘录像机的操作系统紧密的结合在一起，可以说嵌入式DVR操作系统是为视频监控量身订做的操作系统，减少了很多不必要的额外功能运行所以相比之下，嵌入式DVR系统的启动时间更快，操作时反应时间也更短，减少了用户等待时间，而基于Linux、Windows操作系统之上的视频采集卡监控系统是绝对做不到的。
但由于目前大多数嵌入式DVR的处理器的处理能力和PC机的CPU相差太远（大多差几个数量级），所以嵌入式DVR的视频处理能力远远低于PC机，前者系统内存也远远小于后者；平时我们看到嵌入式DVR很流畅的视频都是其预览图像，因为预览不用经过太多处理，几乎是原始图像；而真正考验CPU能力的是对图像的编码压缩及解码能力，这从录像及回放可以看得出来。
一般在分辨率为D1的情况下，嵌入式DVR的录像的总帧率只有几十帧，而PC式的监控系统可以达到几百帧，所以用嵌入式DVR在进行多路数视频同时
回放的时候可以看到图像有丢帧或延迟，即我们说的图像是非实时的，而用多张视频采集卡用在PC式机上，可以把图像做到几十路且录象及回放仍然可以是实时或接近实时的。
所以嵌入式DVR比带视频采集卡的PC式监控系统启动速度更快，但在视频处理方面远不及带视频采集卡的PC式监控系统。
三、软件功能及系统可操作性
同样，因为嵌入式DVR处理器的处理能力有限，且其要把大部分资源用于视频图像处理上，只有很小部分资源用于运行监控软件及软件界面处理，所以嵌入式DVR的监控软件设计得相对比较简单。
而带视频采集卡的PC式监控系统，由于其是基于强大的WINDOWS 或LINUX操作系统，且CPU处理能力很强，主板还带有专门的显卡用于处理图形图像，同时还有大容量的内存做支持，所以一般其监控软件操作画面设计得远比嵌入式DVR监控软件精美，软件附加功能也更丰富，常常可以同时做大路数(几十路)视频监控，其他如网络功能、音效等也更强。
但嵌入式DVR灵活的外观及结构设计在很大程度上弥补了软件的不足。
一般的嵌入式DVR都外壳前面板上都带有控制按键，另外有些还带有红外遥控板和USB鼠标，这三者都可以对整个监控软件进行控制，基本上能满足不同的人群的操作习惯，特别是其非常接近VCD/DVD的傻瓜式按键操作和红外遥控控制，很大众化，让人觉得有一种特别的亲切感，让使用它的人十分容易上手，且使用起来相当方便。
想象一下对于不十分熟悉电脑的保安同志拿着遥控器，操作着嵌入式DVR，会心的笑了：“真像俺家VCD机,好用，好用，呵呵”另外，带视频采集卡的PC式监控系统需要经常面临开机后手动运行软件及安装视频采集卡驱动的问题，不仅使得软件启动速度慢，且操作较复杂，不利于不熟悉电脑的同志。
而嵌入式DVR就不存在这些问题，开机就运行监控系统，方便快捷，呵呵。
所以带视频采集卡的PC式监控系统相对于嵌入式DVR，前者软件功能强大及丰富，专业性强，但后者其操作更加人性化、更加简单。
四、系统稳定性
硬件方面，带视频采集卡的PC式监控系统，由于视频采集卡是插在PC/PCI-E的插槽上的，有时存在接口松动的问题，另外部分视频采集卡的金手指（PCI/PCIE接口部分）也存在氧化造成接触不量的问题，而嵌入式DVR是所有芯片焊接固定在一个板子上，不存在接口松动及氧化的问题，所以其抗震动性及防尘尘更好。
软件方面，主要体现在嵌入式操作系统与DVR监控系统完整的结合在一起，不容易受到一些额外的因素影响。
而WINDOWS操作系统存在自身不稳定性和冗余的附带功能所引起的不良因素，还有如病毒入侵，盗版软件引起的兼容性和稳定性的问题。
所以嵌入式DVR和带视频采集卡的PC式监控系统相比，其软、硬件都更加稳定，出现死机的可能性小。
通过上面的分析，大家对嵌入式DVR和用视频采集卡的PC式监控系统各自的特点也
有了一定的认识，个人觉得视频采集卡的PC式监控系统一般用于监控点比较少、并比较集中的场合，如家庭式应用或小超市、小网吧等小区域监控，特别是已经有了PC机的地方，只需要买一张视频采集卡，安装好软件后就可以用了，因为现在普通视频采集卡价格都比较便宜。
而对于监控点比较多，需要长时间不间断的监控的场合（如“平安城市”工程等比较重要的工程）或则相关人员对电脑不太熟悉的场合，就应该用嵌入式DVR，因为嵌入式DVR 体积小，且操作简单，可直接远程升级，最关键的是它有超强的稳定性，基本上不会出现死机的情况。
本文出自，转载请保留链接！。
