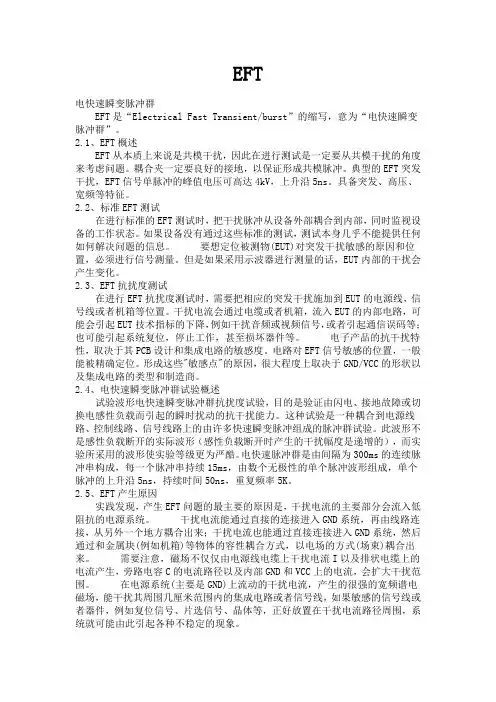

EFT

EFT电快速瞬变脉冲群EFT是“Electrical Fast Transient/burst”的缩写，意为“电快速瞬变脉冲群”。

2.1、EFT概述EFT从本质上来说是共模干扰，因此在进行测试是一定要从共模干扰的角度来考虑问题。

耦合夹一定要良好的接地，以保证形成共模脉冲。

典型的EFT突发干扰，EFT信号单脉冲的峰值电压可高达4kV，上升沿5ns。

具备突发、高压、宽频等特征。

2.2、标准EFT测试在进行标准的EFT测试时，把干扰脉冲从设备外部耦合到内部，同时监视设备的工作状态。

如果设备没有通过这些标准的测试，测试本身几乎不能提供任何如何解决问题的信息。

要想定位被测物(EUT)对突发干扰敏感的原因和位置，必须进行信号测量。

但是如果采用示波器进行测量的话，EUT内部的干扰会产生变化。

2.3、EFT抗扰度测试在进行EFT抗扰度测试时，需要把相应的突发干扰施加到EUT的电源线，信号线或者机箱等位置。

干扰电流会通过电缆或者机箱，流入EUT的内部电路，可能会引起EUT技术指标的下降，例如干扰音频或视频信号，或者引起通信误码等；也可能引起系统复位，停止工作，甚至损坏器件等。

电子产品的抗干扰特性，取决于其PCB设计和集成电路的敏感度。

电路对EFT信号敏感的位置，一般能被精确定位。

形成这些"敏感点"的原因，很大程度上取决于GND/VCC的形状以及集成电路的类型和制造商。

2.4、电快速瞬变脉冲群试验概述试验波形电快速瞬变脉冲群抗扰度试验，目的是验证由闪电、接地故障或切换电感性负载而引起的瞬时扰动的抗干扰能力。

这种试验是一种耦合到电源线路、控制线路、信号线路上的由许多快速瞬变脉冲组成的脉冲群试验。

此波形不是感性负载断开的实际波形（感性负载断开时产生的干扰幅度是递增的），而实验所采用的波形使实验等级更为严酷。

电快速脉冲群是由间隔为300ms的连续脉冲串构成，每一个脉冲串持续15ms，由数个无极性的单个脉冲波形组成，单个脉冲的上升沿5ns，持续时间50ns，重复频率5K。

广芯微电子 EFT 测试操作手册说明书

AN0101应用笔记EFT测试操作手册版本：V1.2广芯微电子（广州）股份有限公司/AN0101条款协议条款协议本文档的所有部分，其著作产权归广芯微电子（广州）股份有限公司（以下简称广芯微电子）所有，未经广芯微电子授权许可，任何个人及组织不得复制、转载、仿制本文档的全部或部分组件。

本文档没有任何形式的担保、立场表达或其他暗示，若有任何因本文档或其中提及的产品所有资讯所引起的直接或间接损失，广芯微电子及所属员工恕不为其担保任何责任。

除此以外，本文档所提到的产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。

1. 本文档中所记载的关于电路、软件和其他相关信息仅用于说明半导体产品的操作和应用实例。

用户如在设备设计中应用本文档中的电路、软件和相关信息，请自行负责。

对于用户或第三方因使用上述电路、软件或信息而遭受的任何损失，广芯微电子不承担任何责任。

2. 在准备本文档所记载的信息的过程中，广芯微电子已尽量做到合理注意，但是，广芯微电子并不保证这些信息都是准确无误的。

用户因本文档中所记载的信息的错误或遗漏而遭受的任何损失，广芯微电子不承担任何责任。

3. 对于因使用本文档中的广芯微电子产品或技术信息而造成的侵权行为或因此而侵犯第三方的专利、版权或其他知识产权的行为，广芯微电子不承担任何责任。

本文档所记载的内容不应视为对广芯微电子或其他人所有的专利、版权或其他知识产权作出任何明示、默示或其它方式的许可及授权。

4. 使用本文档中记载的广芯微电子产品时，应在广芯微电子指定的范围内，特别是在最大额定值、电源工作电压范围、热辐射特性、安装条件以及其他产品特性的范围内使用。

对于在上述指定范围之外使用广芯微电子产品而产生的故障或损失，广芯微电子不承担任何责任。

5. 虽然广芯微电子一直致力于提高广芯微电子产品的质量和可靠性，但是，半导体产品有其自身的具体特性，如一定的故障发生率以及在某些使用条件下会发生故障等。

此外，广芯微电子产品均未进行防辐射设计。

EFT测试基础

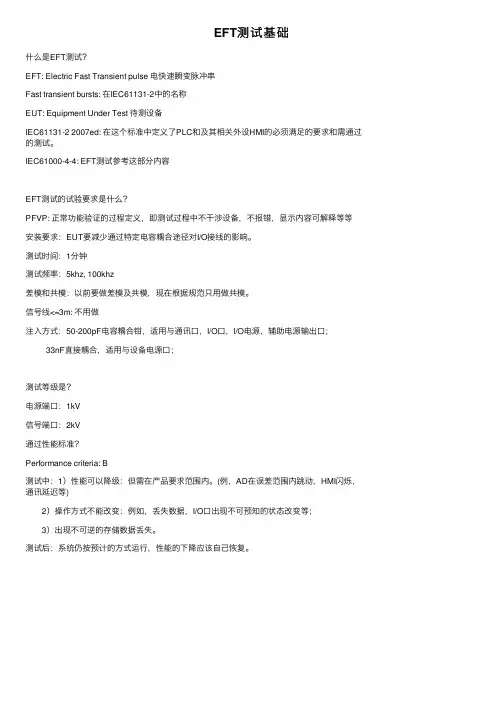

EFT测试基础
什么是EFT测试？
EFT: Electric Fast Transient pulse 电快速瞬变脉冲串
Fast transient bursts: 在IEC61131-2中的名称
EUT: Equipment Under Test 待测设备
IEC61131-2 2007ed: 在这个标准中定义了PLC和及其相关外设HMI的必须满⾜的要求和需通过的测试。

IEC61000-4-4: EFT测试参考这部分内容
EFT测试的试验要求是什么？
PFVP: 正常功能验证的过程定义，即测试过程中不⼲涉设备，不报错，显⽰内容可解释等等
安装要求：EUT要减少通过特定电容耦合途径对I/O接线的影响。

测试时间：1分钟
测试频率：5khz, 100khz
差模和共模：以前要做差模及共模，现在根据规范只⽤做共模。

信号线<=3m: 不⽤做
注⼊⽅式：50-200pF电容耦合钳，适⽤与通讯⼝，I/O⼝，I/O电源，辅助电源输出⼝；
33nF直接耦合，适⽤与设备电源⼝；
测试等级是？
电源端⼝：1kV
信号端⼝：2kV
通过性能标准？
Performance criteria: B
测试中：1）性能可以降级：但需在产品要求范围内。

(例，AD在误差范围内跳动，HMI闪烁，通讯延迟等)
2）操作⽅式不能改变：例如，丢失数据，I/O⼝出现不可预知的状态改变等；
3）出现不可逆的存储数据丢失。

测试后：系统仍按预计的⽅式运⾏，性能的下降应该⾃⼰恢复。

EFT测试规范

电快速瞬变脉冲群抗拢度的测试方法1.目的：评价本公司生产的产品在供电电源端口、信号、控制和接地端口在受到电快速瞬变脉冲群干扰时的性能确定。

2.范围：本规范规定了本公司内部所生产的产品进行电快速瞬变脉冲群抗拢度的测试方法。

3.引用标准：GB/T17626-4.2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验IEC61000-4-4EN61000-4-44.试验条件：4.1环境温度：15℃-35℃4.2相对湿度：4.3电磁环境：被试试验设备应能正常使用，不应影响试验结果。

4.4试验设备：4.4.1 ETF500S电快速瞬变脉冲群发生器4.4.2容性耦合夹：使用容性耦合夹时，除了偶合板下方的接地参考平面外，耦合夹和其它所有导电性结构之间的距离应大于0.5m。

偶合装置和受试设备之间的信号线和电源线的长度应为0.5±0.05m。

4.4.3接地参考平面：接地参考平面的最小尺寸为1m×1m。

接地参考平面的各边至少比受试设备超出0.1m，接地参考平面应与保护地相接。

除了接地参考平面，受试设备和其它所有导电性结构之间的距离应大于0.5m。

与受试设备相连接的的所有电缆应放置在接地参考平面上方0.1m的绝缘支架上。

5.试验方式：5.1对于台式设备，受试设备应放置在接地参考平面上方0.1m±0.01m处。

试验发生器应直接放置在参考接地平面上，并与之搭接。

5.2设备提供的不可拆卸的电源电缆长度超过0.5m±0.05m，那么电缆超出长度的那部份应折叠，避免形成扁平的环形，并放置于接地参考平面上方0.1m处。

5.3电源端口电压的施加：通过耦合/去耦网络直接施加。

5.4I/O端口和通讯端口：通过耦合夹把试验电压施加到受试设备上。

6.试验要求：6.1受试设备应处于正常工作状态。

6.2试验进度按等级要求进行，逐步递增。

6.3试验时间不短于1min，脉冲群频率为5Khz时15ms或100Khz时0.75ms，周期300ms。

EFT电快速瞬变脉冲群测试介绍

电压峰值(kV) 重复频率(kHz) 电压峰值（kV）重复频率(kHz)
1
0.5
5
0.25
5
2
1
5
Hale Waihona Puke 0.5532
5
1
5
4
4
X*
特定
2.5 特定
2 特定
5 特定
注：* “X”表示一个开放等级，在专用设备技术规范中必须对这个级别加以规定。
10
測試判定
➢在技術要求限值內性能正常。 ➢功能或性能暫時降低或喪失，但能自行恢復。 ➢功能或性能暫時降低或喪失，但需操作者干預或系統重定。 ➢硬體或軟體損壞或數據丟失造成功能或性能衰降，且不可恢復。
2.5 or 5 kHz,100K
脈沖群頻率依據測試電壓有不同之測試頻率
15ms脈沖群持續時間
75個Pulse (@pulse 0.2ms)
300ms 脈沖群週期
t
8
EFT測試
9
EFT實驗等級
开路输出试验电压（±10%）和脉冲的重复频率（±20%）
等级在供电电源端口，保护接地（PE）在I/O (输入/输出）信号、数据和控制端口
EFT簡介
1
EFT?
2
什麼是EFT
EFT:電快速瞬變脈衝群(EFT/B, Electrical Fast Transient / Burst)是在同一供電回路中，多種用電器（或設備）在工作過程中(如開關、繼電器等在使用時)產生的瞬態脈衝群。如果電感性負載多次重複切換，脈衝群就會以相應的時間間隔多次重複出現。這種脈衝上升時間短，重複率高，能量低，頻譜分佈較寬。脈衝群干擾會使電器（或設備）性能下降或失靈。
6

EFT测试概述

以上所有测试等级的Tr/Th:5ns/50ns,重复频率为5KHz
B
注： 1.只适用于与之连接的电缆总长（根据制造商的规定）超过3M的端口。 2.在试验中不执行状态指令变化的操作。
直流电源输入/输出端口的试验等级
Environmental Phenomenon
Test Specification 0.5 5/50
Units kV(peak) Tr/Th ns（上升时间/持续时间） Repetition Frequency（重复频率） KHz
Units kV(peak) Tr/Th ns（上升时间/持续时间） Repetition Frequency（重复频率） KHz
Basic Standard
Performance criterion
Fast Transients
5
IEC64000-4-4
B
IEC61326:1997对EFT的要求
EFT测试概述
Author:Joshua
试验目的及要点
EFT试验的主要目的是验证电气和电子设备对诸如来自切换瞬态过程（比如切断感性负载，继电器触点的弹跳等）的各种类型瞬变骚扰的抗扰能力。其主要点是高幅值，短上升时间，高重复率及低能量。
脉冲群发生器的电路简图
电快速瞬变脉冲群概略图
EN55014.2-1997对的EFT要求
EN55020:2002是声音和电视广播接收机及相关设备的抗扰度要求。 4.5 Measurement of electrical transients Test equipment, test Set-up and test procedure shall be according to IEC 61000-4-4, based on he use of a coupling/decoupling network (see below table)

EFT电快速瞬变脉冲群抗扰度试验

《EFT电快速瞬变脉冲群抗扰度试验》《EFT电快速瞬变脉冲群抗扰度试验》正文：电快速瞬变脉冲群抗扰度试验电快速瞬变脉冲群抗扰度试验[原创]电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验Electromagnetic compatibility----Testing and measurement techniques Electrical fast transient/burst immunity testGB/T17626.4-1999Idt IEC 61000-4-4:19941 范围本标准目的是为评估电气和电子的供电电源端口,信号和控制端口在受到重复性快速瞬变干扰时的性能确定一个共同的能再现的评定依据.本试验是为了验证电气和电子设备对诸如来自切换瞬态过程的各种类型瞬变骚扰的抗扰度2. 引用标准GB/T4365-1995 电磁兼容术语IEC68-1:1998 环境试验第1部分总则和导则3. 概述重复性快速瞬变试验是一种将由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口,信号和控制端口的试验4 定义4.1 EUT equipment under test受试设备4.2端口port受试设备的外部电磁环境的特殊接口4.3 EFT/B electrical fast transient /burst电快速瞬变脉冲群4.4 耦合coupling线路间的相互作用,将能量从一个线路传送到另一个线路4.5 耦合网络coupling network用于将能量从一个线路传送到另一个线路的电路4.6 去耦网络decoupling network用于防止施加到受试设备上的电快速瞬变电压影响其他不被试验的装置,或系统的电路4.7 耦合夹coupling clamp在与受试线路没有任何电连接的情况下,以共模形式将干扰信号耦合到受试线路的.具有规定尺寸和特性的一种装置4.8 接地平面ground plane一块导电平面,其电位用作公共参考电位4.9 电磁兼容性EMC设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力4.10 抗扰度immunity (to disturbance)装置,设备或系统面临电磁骚扰不降低运行性能的能力4.11 降低degradation (of performance)装置,设备或系统的工作性能与正常性能的非期望偏差4.12 瞬态transient在两相邻稳定状态之间变化的物理量或物理现象,其变化时间小于所关注的时间尺度4.13 上升时间rise time脉冲瞬时值首次达到10%峰值时与随后达到90%峰值的瞬时之间的时间间隔4.14 脉冲群burst一串数量有限的清晰脉冲或一个持续时间有的振荡.5 试验等级表1中列出了对设备的供电电源,保护接地,信号的控制端口进行电快速瞬变试验时应优先采用的试验等级的范围.等级在供电电源端口,保护接地I/O信号数据和控制端口电压峰值KV 重复频率KHZ 电压峰值KV 重复频率KHZ1 05 5 0.25 52 1 5 0.5 53 2 5 1 54 4 2.5 2 5* 特定特定特定特定6.试验设备6.1试验发生器试验发生器的主要元件:高压源;充电电阻;储能电容器;放电器;脉冲持续时间;成形电阻;阻抗匹配电阻;隔直电容6.1.1快速瞬变脉冲群发生器的性能和特性开路输出电压范围:0.25KV~4KV在接50欧负载时的运行特性:最大能量:4mJ/脉冲极性: 正负极性输出型式:同轴输出动态源阻抗: 50欧发生器的隔直电容:10nF单个脉冲的上升时间:5ns脉冲持续时间:50ns脉冲群持续时间:15ms脉冲群周期: 300ms6.1.2 快速瞬变脉冲群发生器特性的校验6.2 交/直流电源端口的耦合/去耦网络特性参数:频率范围:1MHZ~100MHZ耦合电容:33nF耦合衰减:<2dB在不对称条件下的去耦衰减:>20dbB网络中每条线路和其他线路之间的串扰衰减:>30dB耦合电容的绝缘耐受能力:5KV6.3 容性耦合夹耦合夹能在与受试设备各端口的端子,电缆屏蔽层或受试设备的任何其他部分无任何电连接的情况下把快速瞬变脉冲群耦合到受试线路上耦合夹的耦合电容取决于电缆的直径,材料和屏蔽该装置由盖住受试线路电缆的夹板组成,并且应放置在面积最小为1m2的接地平面上,接地参考平面的周边至少应超出耦合夹0.1m耦合夹的两端应具有高压同轴接头,其任一端均可与试验发生连接,发生器应连接到耦合夹最接近受试设备的那一端.7. 试验布置7.1 试验设备接地参考平面;耦合装置;去耦网络;试验发生器7.2 在实验室进行型式试验的试验装置7.2.1 试验条件受试设备应该放在接地参考平面上,并用厚度为0.1m±0.01m的绝缘支座与之隔开若受试设备为台式设备,则受试设备应放置在接地参考平面上方0.8m±0.08m处接地参考平面应为一块厚度不小于0.25mm的金属板,也可以使用其他的金属材料,但它们的厚度至少应为0.65mm接地平面的最小尺寸为1m*1m,其实际尺寸取决于受试设备的尺寸接地参考平面的各边至少应比受试设备超过0.1m接地参考平面应与保护地相连接除了位于受试设备下方的接地参考平面外,受试设备和所有其他导电性结构之间的最小距离应大于0.5m应使用耦合装置施加试验电压,试验电压应耦合到受试设备和去耦网络之间的线路上或与试验试验有关的两个设备之间的线路上在使用耦合夹时,除了位于耦合夹和受试设备下方的接地平面外,耦合板和所有其他导电性结构之间的最小距离是0.5m耦合装置和受度设备之间的信号线和电源线的长度应不大于1m7.2.2 把试验电压耦合到受试设备的方法通过耦合/去耦网络直接耦合电快速瞬变脉冲群骚扰电压通过容性耦合夹把骚扰试验电压施加到I/O端口和通信端口7.3 安装后试验的试验配置7.3.1 对供电电源端子和保护接地端子的试验7.3.2 对I/O和通信端口的试验8.试验程序8.1试验室参考条件8.1.1气候条件-------环境温度: 15℃~35℃-------相对湿度: 25%~75%-------大气压力: 86Kpa~106Kpa8.2.1 电磁条件实验室的电磁条件应能保证EUT正常运行,使试验结果不受影响8.2 试验应根据试验计划进行试验,包括对技术规范所规定的受试设备性能的检验试验计划应该规定以下内容:将要进行的试验的类型试验等级试验电压的极性内部或外部发生器激励试验的持续时间,不少于1min施加试验电压的次数待试验的受试设备端口受试设备的典型工作条件依次对受试设备各端口或对同属于两个以上电路的电缆等施加试验电压的顺序辅助设备9 试验结果和试验报告。

整机电快速瞬变脉冲群抗扰度(EFT)试验评价方法

整机电快速瞬变脉冲群抗扰度（EFT/B）试验评价方法整机电快速瞬变脉冲群抗扰度（EFT/B）试验评价方法1 范围本标准规定了家用空调器、商用空调器、除湿机产品的整机电磁兼容（EMC）试验方法。

本标准适用于美的家用空调国内事业部。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 4343.2-1999 电磁兼容家用电器、电动工具和类似器具的要求第2部分：抗扰度——产品类标准GB/T 4365-2003 电磁兼容术语GB/T 17626.4-1999 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验3 术语和定义下列术语和定义适用于本标准。

3.1EUT equipment under test受试设备。

3.2EFT/B electrical fast transient/burst电快速瞬变脉冲群。

3.3耦合网络coupling network用于将能量从一个电路传递到另一个电路的电路3.4去耦网络decoupling network用于防止施加到EUT上的浪涌（冲击）影响其他不做实验的装置、设备或系统的电路3.5耦合夹coupling clamp在与受试线路没有任何电连接的情况下，以共模形式将干扰信号耦合到受试线路的、具有规定尺寸和特性的一种装置。

3.6接地（参考）平面ground (reference) plane一块导电平面，其电位用作公共参考电位。

3.7电磁兼容性electromagnetic compatibility (EMC)设备或系统在其电磁环境中能正常的工作且不对该环境中的任何事物构成不能承受的电磁骚扰的能力。

3.8（对骚扰的）抗扰度immunity (to a disturbance)装置、设备或系统面临电磁骚扰不降低运行性能的能力。

电快速瞬变脉冲群抗扰度(EFT)测试

电快速瞬变脉冲群抗扰度
1.概述
本标准主要介绍国家标准GB/T17626.4：1998《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》的试验方法，对应国际标准IEC61000-4-4：1995《电磁兼容第4部分：试验和测量技术第4分部分：电快速瞬变脉冲群抗扰度试验》。
本标准为基础标准，规定了电气和电子设备对振荡波抗扰度试验的试验等级和测量方法。
4.1信号发生器技术参数变化
4.1.1信号发生器电路变化
在脉冲群发生器中，原标准与新的标准草案在发生器组成的主要元件上有一个明显区别：原标准讲的是火花气隙（spark gap）；新的标准草案讲的是高电压开关（high voltage switch）。
4.1.2特性参数变化
1).标准草案给出了两种不同负载条件下的输出电压范围，1000Ω负载的输出电压为0.24kV～3.8kV；50Ω负载的输出电压为0.125V～2kV。
4.电快速瞬变脉冲群EFT测试新、旧标准对比
电快速瞬变脉冲群抗扰度试验作为设备抗扰度试验的一个重要组成部分在国际上己经有20多年的历史。在此期间，我国也两度将有关脉冲群试验的国际标准转化为国家标准，分别是GB/T13926.4-1992《工业过程测量和控制装置的电磁兼容性电快速瞬变脉冲群要求》和GB/T17626.4-1998《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》。目前，最新的IEC61000-4-4标准草案（FDIS文件）已经出版。
其他情况下，用分立的100pF电容来代替耦合夹、金属箔或带的分布电容以把电快速瞬变脉冲群发生器的电压耦合到线路端子上可能是有用的。
3.4试验判定
A、在技术要求限值内性能正常。
B、功能或性能暂时降低或丧失，但能自行恢复。
C、功能或性能暂时降低或丧失，但需要操作者干预或系统复位。

eft实验方法

eft实验方法
EFT实验（Electrical Fast Transient）是一种用于评估电子设备对快速瞬态脉冲干扰的抗干扰能力的测试方法。

该实验通常用于电磁兼容性测试，以确保电子设备在受到快速瞬态脉冲干扰时仍能正常工作。

EFT实验方法通常包括以下步骤：
1. 准备测试设备：包括EFT发生器、测试夹具、测试软件等。

2. 测试设置：将待测设备放置在测试夹具中，并连接测试线缆。

3. 参数设置：根据测试标准或规范，设置EFT发生器的参数，如脉冲幅度、脉冲宽度、脉冲频率等。

4. 启动测试：启动EFT发生器，向待测设备施加快速瞬态脉冲干扰。

5. 数据记录：使用测试软件记录待测设备的响应数据，如电压、电流、频率等。

6. 结果分析：根据记录的数据，分析待测设备的抗干扰能力，判断是否符合测试标准或规范的要求。

需要注意的是，EFT实验的具体方法可能因不同的测试标准或规范而有所差异。

因此，在进行EFT实验时，应遵循相应的测试标准或规范，确保实验的准确性和可靠性。

EFT测试概述与抑制方法

采用光电耦合方法；⑤采用输入滤波器方法
2)差模骚扰的抑制方法 ① 采用双绞线的输入方法(使干扰电势互相抵消)；② 采用屏蔽接地方法(抑制电场干扰的影响)；③ 输入端接入低通滤波器法(减少高频骚扰的输入)；④ 分离各种电源线输入方法(减少磁场骚扰的影响) 3.4 静电放电骚扰静电放电骚扰的防护有如下方法：
压时，它的电阻几乎是无穷大；一旦超过其电压值后压敏电阻的电阻值便急剧下降，从而将浪涌骚扰中的能量泄放，并将浪涌电压的幅度限制在一定的幅度内，整个过程的响应时间为ns级。压敏电阻的引线的感抗会影响压敏电阻的高速响应的特点，引线越长，由引线电感产生的附加感应电压越大。因此在采用引线安装压敏电阻时要求其安装引线越短越好。 ③ 瞬态抑制二极管(TVS)：瞬态抑制二极管全称是硅瞬变电压吸收二极管。它具有极快的响应时间和非常高的浪涌吸收能力，可用于保护继电器及装置或电路免受静电、切断电感负载以及感应雷所产生的瞬态脉冲骚扰。在正常时，瞬态抑制二极管是不工作的，当出现了瞬态脉冲骚扰(包括冲击浪涌)时，器件中的硅PN结的雪崩效应，使瞬时过电压的尖峰以箝位；方式限制在电路可以允许的范围内。这就是瞬态抑制二极管的二作原理。
(1)按电磁兼容设计的原则设计一个完整的封闭金属导体外壳，但从电路到壳体之间还可能产生二次燃弧，发生传导耦合，因此在设计外壳时，在金属屏蔽体外再设计一个绝缘外壳，以加强金属壳体的绝缘性能；或者在金属壳体的局部(如面板部分)用绝缘材料，这样带电导体接触绝缘导体，就不会发生静电放电现象。另一方面，大多数外壳在保持完整性的基础上，设计有孔洞、排气口、螺杆等。对于这些壳体上的开孔，应遵循采用“用几个小孔代替一个大孔”的原则，对抑制电磁发射更有利。对外壳有缝隙边沿存在时，应在两缝隙间采用电连接，以减小电磁噪声。

eft测试

eft测试什么是eFT测试？eFT测试是一种基于能力评估测试平台的测试方法。

eFT代表的是Efficacy, Feasibility, and Transparency的缩写，也就是效能、可行性和透明度。

它是一种用于评估软件产品功能和性能的测试方法，主要用于提高软件质量和稳定性。

eFT测试的流程eFT测试包含以下几个主要步骤：1.需求分析：首先，需要对软件产品的需求进行分析，明确测试的目标和范围。

这包括确定要测试的功能和性能指标。

2.测试计划：根据需求分析的结果，制定详细的测试计划。

测试计划包括测试的时间安排、测试环境、测试人员分工等。

3.测试设计：在测试设计阶段，需要根据需求和测试计划编写测试用例。

测试用例应该涵盖各种可能的测试场景，以确保测试的全面性和有效性。

4.测试执行：在测试执行阶段，根据测试用例逐项执行测试。

测试人员需要记录测试数据、测试结果等信息，并及时反馈给开发人员。

5.问题修复：如果在测试过程中发现了问题，测试人员将问题记录下来，并向开发人员报告。

开发人员根据测试人员提供的信息进行问题修复。

6.测试分析：在测试完成后，需要对测试结果进行分析。

测试分析可以得出软件功能和性能的评估结果，并提出改进建议。

7.测试报告：根据测试分析的结果，编写测试报告。

测试报告可以提供给相关团队参考，在测试结果和性能方面作出相应的决策。

eFT测试的优点eFT测试具有以下优点：•高效性：eFT测试可以在较短时间内对软件产品进行全面评估，提升测试效率。

•可行性：eFT测试可以在不同的测试环境下进行，包括不同的操作系统、浏览器等。

这样可以更好地模拟用户的使用情况，提高测试的准确性。

•透明度：eFT测试使用开放和透明的方式进行，所有测试过程和结果都可以被记录和追踪。

这样可以更好地与相关团队进行沟通和合作。

•改进性：通过对软件功能和性能进行全面评估，eFT测试可以提供改进软件的有价值的建议和意见。

eFT测试的应用场景eFT测试适用于以下各种应用场景：•软件产品发布前的测试：eFT测试可以在软件产品发布前进行，帮助开发人员识别和修复隐藏的问题，提高软件质量。

eft和surge测试工程标准

根据您提供的主题“eft和surge测试工程标准”，我将按照深度和广度的要求进行全面评估，并据此撰写一篇有价值的文章。

1. EFT和Surge测试工程标准概述在现代工程领域中，电子产品的安全性和稳定性测试至关重要。

EFT （电涌冲击测试）和Surge（浪涌测试）是两种常见的电气性能测试方法，用于评估电子设备对于电源线传输中的暂态电涌和浪涌的抵抗能力。

这两种测试工程标准可以帮助设计工程师和制造商确保他们的产品在电气环境干扰下依然能够正常工作，并且在一定程度上对于设备的寿命和安全性都具有关键性的影响。

2. EFT和Surge测试工程标准的实施原理EFT测试是通过在电源线上注入短脉冲来评估设备对于电源线瞬态电涌干扰的抗干扰能力。

而Surge测试则是通过在电源线上注入长脉冲来模拟雷击或开关操作等情况下的电源线浪涌，以评估设备对于浪涌干扰的抗干扰能力。

3. EFT和Surge测试的标准要求按照国际性质的标准规范，EFT和Surge测试工程标准包括IEC 61000-4-4和IEC 61000-4-5。

IEC 61000-4-4规定了EFT测试的实施条件、测试设备和测试程序，并强调了测试设备需要具备的特性和要求。

IEC 61000-4-5也规定了Surge测试的实施条件、测试设备和测试程序，以及测试设备的相关要求。

4. EFT和Surge测试工程标准的重要性EFT和Surge测试工程标准是非常重要的，因为这些测试可以帮助制造商评估他们的产品在电气环境干扰下的功能稳定性和安全性。

在电子设备被投入市场之前，通过执行EFT和Surge测试，可以帮助设计工程师和制造商发现潜在的问题，并及时进行修正和改进。

5. 个人观点和理解作为一名经验丰富的工程师，我认为EFT和Surge测试工程标准的实施对于电子产品的安全性和可靠性具有极大的帮助。

这些测试可以帮助制造商验证他们的产品在面临电气环境干扰时的实际表现，确保产品可以在客户的使用环境下正常工作并且具有良好的用户体验。

电快速脉群测试方法

电快速脉群测试（EFT）电快速瞬变脉冲群（(EFT/B, Electrical Fast Transient / Burst)是在同一供电回路中，多种用电器（或设备）在工作过程中(如开关、继电器等在使用时)产生的瞬态脉冲群。

如果电感性负载多次重复切换，脉冲群就会以相应的时间间隔多次重复出现。

这种脉冲上升时间短，重复率高，能量低，频谱分布较宽。

脉冲群干扰会使用电器（或设备）性能下降或失灵。

重复性快速瞬变试验是一种将由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口、信号和控制端口的试验。

试验的要点是瞬变的短上升时间、重复率和低能量。

其目的是评估受试设备对来自操作瞬态过程(如断开电感性负荷、继电器接点弹跳等）中所产生的瞬态脉冲群的抗扰度。

1.试验等级表1列出了设备的供电电源、保护接地(PE)、信号和控制端口进行电快速瞬变脉冲群抗扰度试验时应优先采用的试验等级的范围。

表1，试验等级等级开路输出试验电压（±10%）和脉冲的重复频率（±20%）在供电电源端口，保护接地（PE）在I/O (输入/输出）信号、数据和控制端口电压峰值(kV)重复频率(kHz)电压峰值（kV〉重复频率(kHz)10.550，2552150.553251544 2.525X*特定特定特定特定注：* “X”表示一个开放等级，在专用设备技术规范中必须对这个级别加以规定。

试验等级应按照最真实的安装和环境条件加以选择，在进行抗扰度试验时，应确定设备在预期工作环境中的性能等级。

对于受试设备的1/0、控制、信号和数据端口，试验电压为电源端口试验电压的一半。

根据通常的安装实践，建议按照电磁环境的要求来选择电快速瞬变脉冲群抗扰度试验的试验等级，具体试验等级如下。

(1) 等级1：具有良好保护的环境在此级别的设施具有下列特性。

a. 在被切换的电源和控制线路中，电快速瞬变脉冲被全部抑制。

b. 电源线（交流和直流〉与来自属于较高严酷度等级的其他环境中的控制和测量线路分离。

自制简易ESD,EFT测试仪

在实际的生产过程中，不少客户经常使用简便而行之有效的办法来对芯片进行测试，因此我们收集了两种EMC测试的土方法，来对芯片和控制板的性能进行大致的评价。

方法１:高压脉冲测试
相当于静电测试
这种测试方法相当于标准测试中的ESD：空气放电和接触放电。

将电子打火机中的电子打火设备拆下来，然后对着芯片的管脚进行直接放电，由于打火机上的电子打火设备差异性比较大，而且每次打火的能量不一致，所以，这种测试不太准确。

但是，经过我们的多次试验以及从客户收集到的情况，可以得出结论：高压脉冲测试比标准的ESD测试更加严格，对芯片的性能要求更高，可以做为芯片性能评价的一种简易方法。

我用该法方对电源正实施数次电击，STC单片机出现了死机，对地实施电击，没有发现异常。

阿莫可否作作这方面的测试？
相当于EFT测试
方法2：脉冲辐射组合测试
下图位脉冲辐射组合测试的原理分析，它主要是从两个方面来考察芯片的性能：
◆交流接触器的闭合和断开，在导线上会有通断电流，导线周围产生磁场，干扰控制系统；
◆采用继电器的通断控制使交流接触器的不断开合，交流接触器的电感线圈会产生很将的感应电势，通过电源线来干扰整个系统的稳定性，可以模拟EFT测试。

测试的强度与绕在控制板上的导线圈数有关，圈数越多，干扰越强。

根据经验，超过10圈，芯片仍然正常运行，该芯片的抗干扰性能便相当不错。

电快速瞬变脉冲群抗扰度(EFT)测试

电快速瞬变脉冲群测试新标准草案指出与被试设备连接的所有电缆要放在离地高度为0.1m的绝缘支架上。因为被试设备的连接电缆与参考接地板之间构成了一个分布电容，不一样的离地高度，构成的分布电容也是不同的。不同的分布电容，对脉冲群高频谐波从连接电缆上的逸出情况也将是不一样的，会直接影响试验结果。
新标准草案对台式设备试验配置方式的改变，对台式设备的试验严酷度以及试验结果的一致性有了极大的提高。按照原标准的试验配置，台式设备放在木头桌子上，试验发生器放在参考接地板上（试验发生器的接地端子以低阻抗与参考接地板连接），迭加了干扰电压的电源线则从地面处再伸展到台式设备的电源输入端。因此电源线的实际离地高度要在80cm以上，使得电源线相对参考平面的阻抗不能固定（不同的摆放位置有不同的阻抗），而且电源线过大的高频阻抗（相对于电源线离开参考地平面为10cm的布局来说），使得电源线上的脉冲群干扰的高频成分大量逸出，导致实际进入被试设备的干扰变弱。因此利用原标准和新标准草案提供的试验配置对同一台设备做试验时，可以得出截然不同的结果。
变化原由：
实际情况为脉冲群中单个脉冲的重复频率的实际值为10kHz到1MHz，但早先采用固定调节火花气隙的发生器难以再现这种相对较高的重复频率，因此标准规定了频率较低的、有代表性的专用脉冲。即试验波形与实际情况相差较多。随着脉冲形成器件的更新，特别是高速高压电子开关的选用，把脉冲频率提高到与实际情况相符合，是理所当然的事情，这使得脉冲群抗扰度试验更加切合实际的干扰情况。
最后，新标准草案还要求不需经受快速瞬变脉冲试验的线路要圈起来，并尽可能地远离受试线路，以减少线路之间的耦合。
关于在I/O和通信端口上的试验配置，原标准与新标准草案都采用电容耦合夹来做试验。但是原标准中，当两台设备同时进行试验时，受试设备与耦合夹的距离l1=l2≤1m；当只对一台设备进行试验时，为了去耦，l2至少要≥5m，或l2＞5l1。在新标准草案中，两台设备同时试验时，受试设备与耦合夹的距离l1=l2=0.5m±0.05m；当仅对一台设备进行试验时，在不需要进行试验的这台设备与耦合夹之间必须插入一个去耦网络。

简易EFT测试方法

下图所示：
Hale Waihona Puke 2 接口处理3 示波器和 EFT 发生器如上设置之后，点击运行按钮（RUN）。
可以测得波形输出畸形，幅值电压、脉冲宽度、上升时间都不正确。波形只是大体的群脉冲波形.
4 在看脉冲群时需要注意示波器的采样模式：（因为示波器采样有限所以会出现脉冲群输出电压不等高）
A 采样模式为平均 2 模式下的输出波形
1 示波器一台（可以任选一款）。 2 电快速瞬变脉冲发生器一台，满足 IEC61000-4-4（如苏州泰思特电子科技有限公司 EFT-4003G） 3 10 倍探头一支（如泰克 6139B）三试验方法： 1 示波器设置:
1 内阻设置：为 1M 欧（国产示波器几乎都是 1M 欧，但是 50 欧的确实很少）。
B 采样模式为峰值采样模式输出的波形
C 采样模式为取样模式下的输出波形 D 采样模式为包络模式下的输出波形（包络 2）
总结：在研发整改时可能很多工程师会凭着自己的感觉去修改电路，更换元器件，何不试着用简单的测试方法一边对比一边整改呢？以上只是小弟的个人观点，仅供大家参考。苏州泰思特电子科技有限公司成都办事处可以为客户提供免费 EMC 测试整改：
简易eft测试方法eft测试简易启动测试器简易电容测试电路黑盒测试方法测试用例设计方法软件测试方法测试方法接地电阻测试方法白盒测试方法功能测试方法
简易 EFT 测试方法（EMC）一测试目的：为了方便客户在研发测试时更加容易的进行 EFT 的整改，小弟特做一份简易的测试方法，虽然测试波形不对，但是可以用在对比整改，更加有针对性的对 EFT 问题整改。二实验器材：
1 静电放电测试（满足 IEC61000-4-2）. 2 电快速瞬变脉冲测试（满足 IEC61000-4-4）. 3 雷击浪涌测试（满足 IEC61000-4-5） 4 周波电压跌落测试（满足 IEC61000-4-11 联系人：王金彪 1606636867 地址：四川省成都市高新区天益街 38 号理想中心 3 栋 516 室

EFT耐电子快速脉冲试验操作程序

EFT (Electrical Fast Transient Test)耐电子快速脉冲试验操作程序1.开机：1.1将控制P.C.及测试仪器(TURE-EFT SOURE CE-40)之[SYSTEM POWER]打开。

1.2测试仪器(TURE-EFT SOURE CE-40)需热机30分钟以上，始能开始作测试。

2.测试：2.1 将控制P.C.启动Windows软件，再进入控制软件Program manager之中。

2.2进入主画面选择”Burst Wave”(E400 Burstware progr am)。

2.3接着进入E400：Untitled(Keytek Device：ECAT)之画面后，按下<Enter>(OK)。

2.4继续会出现(如附图)之画面。

2.5至”Test Files”功能项下，选择”Open a test”则会出现下列File：2.5.1 Clamp.eft ：测±250V、±500V时选用。

2.5.2 Standard.eft：测±500V、±1000V时选用。

2.5.3 Sponton.eft：测±1000V时选用。

2.5.4 Level3.eft：测±2000V时选用。

2.5.5 Level4.eft：测±4000V时选用。

选择适当测试File后，再按下”OK”确定。

2.6将游标移至”EUT Power”处：2.6.1 “OFF”→电源关闭状态。

(灰) => 在此状态下，电源无法开启。

2.6.2 “RDY”→即Ready(准备)状态。

(绿) => 选择此项目。

2.6.3 “ON”→电源开启状态。

(蓝) => 可开始RUN(EUT)程序。

2.7将仪器之[EUT MAINS](蓝色按纽)按下(须在RDY状态下)。

(此时蓝灯会亮起，代表电源已开启，而”EUT Power”处亦同时换为”ON”状态)2.8将光标移至”RUN”处，再按<Enter>后，即开始测试。
