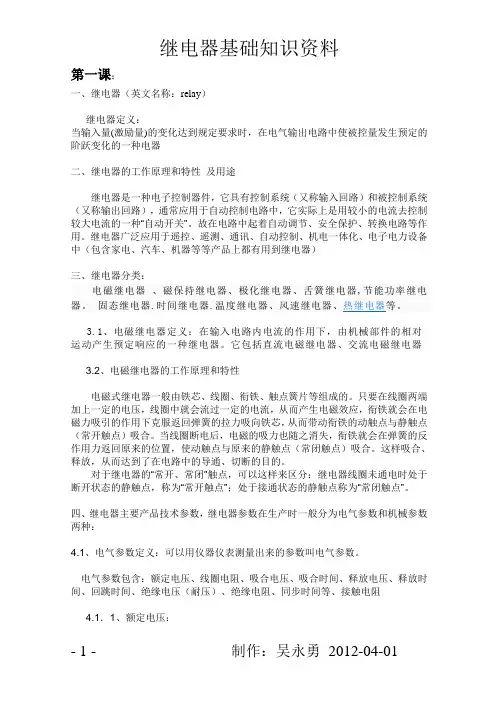

继电器资料
第一课：一、继电器（英文名称：relay）继电器定义：当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器二、继电器的工作原理和特性及用途继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器广泛应用于遥控、遥测、通讯、自动控制、机电一体化、电子电力设备中（包含家电、汽车、机器等等产品上都有用到继电器）三、继电器分类：电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。
固态继电器.时间继电器.温度继电器、风速继电器、热继电器等。
3.1、电磁继电器定义：在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。
它包括直流电磁继电器、交流电磁继电器3.2、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
四、继电器主要产品技术参数，继电器参数在生产时一般分为电气参数和机械参数两种：4.1、电气参数定义：可以用仪器仪表测量出来的参数叫电气参数。
电气参数包含：额定电压、线圈电阻、吸合电压、吸合时间、释放电压、释放时间、回跳时间、绝缘电压（耐压）、绝缘电阻、同步时间等、接触电阻4.1．1、额定电压：是指继电器正常工作时线圈所需要的电压。
继电器分类与基本术语
继电器分类与术语１、继电器的常用术语1.1、继电器的定义当输入量（或激励量）满足某些规定条件时，能在一个或多个电气输出电路中产生预定跃变的一种器件。
就其在被控制电路中作用来讲，就相当于一个“开关”，但它不是由人操纵，而是一种自动远动控制元件。
1.2、继电器的继电特性。
从电路角度来看，继电器分为二个部份：一个是控制部份，即输入回路；一个是被控制部份，即输出回路。
当Relay的控制部份输入一个达到某一定值的物理量（如电、磁、光、热、声等）时，它的被控制部份中的电参量就能发生跳跃式变化，如图1-1所示，X表示输入回路的物理量，Y表示输出回路的物理量。
YXb Xa Xmax图1-1 继电特性1.3、继电器的组成从广义上讲，凡是具有自动完成继电特性能力的元器件，皆称为继电器。
电磁继电器、输入、输出回路的参数均为电参量。
X为Relay线圈电流值或电压值。
Y为Relay触点回路的电流值。
Relay由三个部份组成，如图1-2所示。
X Y图1-2 继电器的方框图1）反应机构：接受输入信号，并将信号变换成为使Relay动作的物理量。
例如，电磁继电器的电磁系统。
2）中间机构：提供控制的标准比较量。
例如：电磁继电器的反作用弹簧或簧片。
3）执行机构：改变输出回路的电参数。
例如：电磁继电器的接触系统（或黎触部分）。
所以，继电器又是一种反应与传递信号的电器元件。
1.4、继电器分类①封闭式（S型）1、按继电器防护特征分类②密封式（SS型）③敞开式（open型）①电磁继电器。
以控制电流通过线圈产生的电磁吸力驱动磁回路中可动部分而实现触点转换功能。
②磁保持继电器。
利用磁钢或具有很高剩磁特性的铁芯使电磁继电器的衔铁在线圈去激励后仍能保持在激励的2、按作用原理分位置上的继电器。
③时间继电器。
指当加上或去除输入信号时，输出部分能按规定延时切换被控电路的继电器。
④舌簧继电器。
指利用密封在管内的具有接触簧片和衔铁路双重作用的舌簧片的动作来闭合、断开电路的继电器。
继电器基本学习知识基础学习知识原理
234567.各类继电器的型号和规格号组成如表5所示。
8.继电器常用触点组合形式产生的磁通方向相反，在磁极上就会产生与磁钢相同的极性,根据磁场同性相斥原理，在衔铁和轭铁磁极间会产生推力，当磁路产生的合成力矩小于簧片的反力矩，动簧朝后运动，衔铁部分绕转轴转动，继电器会呈图4的断开状态。
如果要返回闭合状态,必须在线圈上施加一相反的脉冲,否则,继电器触点状态会永远保持下去。
二. 电磁继电器技术参数的含义1．环境温度范围工作环境温度范围是指继电器经历的最低环境温度至最高环境温度的作用后，继电器不发生功能失效。
按照IEC标准指气候系列试验的最低、最高温度。
2．标准试验条件塑封继电器的标准试验为：温度：15~35℃相对湿度：25%~75%大气压力：86~106Kpa继电器标称电寿命等技术指标是在标准试验条件下的测试数据。
当继电器处于超出标准试验测试时，继电器的技术指标将可能会发生变化，甚至于可靠性会发生降低。
因此，继电器的使用环境条件对继电器的性能有着重大的影响。
3．振动稳定性（正弦振动）振动稳定性是指经一种重复周期的正弦运动后，产品能维持正常工作的能力。
振动加速度值是位移与频率的函数。
对继电器在承受产品标准所规定的频率范围和加速度的作用下，继电器任何一对闭合触点的断开和断开触点的闭合的时间进行考核，一般要求触点抖动时间小于10μS或100μS。
典型试验条件为10~55Hz、1.5mm双振幅。
4．冲击强度冲击强度是指经给定大小、波形和持续时间的连续单向力脉冲作用后，产品能维持正常工作的能力。
继电器在经受产品标准规定的加速度和次数的冲击作用后，继电器应无零件松动和机械损坏，电气参数应符合要求。
5．冲击稳定性冲击稳定性是指经给定大小，波形和持续时间的单向力脉冲作用下，产品维持正常工作的能力。
继电器在产品标准规定的加速度和次数的冲击下，继电器的任何一对触点的抖动（即闭合触点的断开和断开触点的闭合）时间应符合规定。

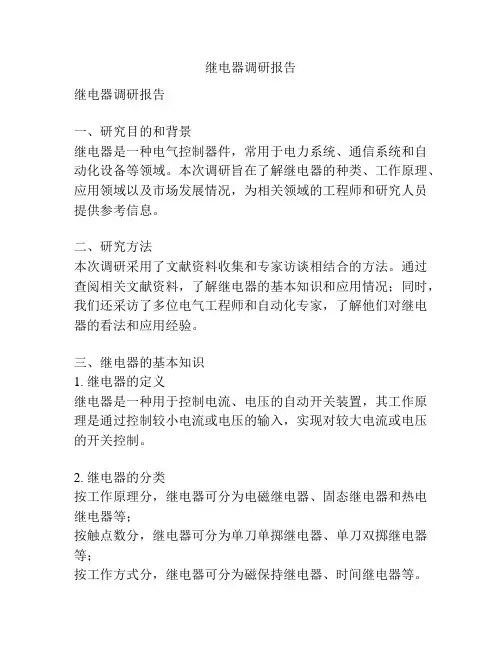

继电器调研报告
继电器调研报告继电器调研报告一、研究目的和背景继电器是一种电气控制器件，常用于电力系统、通信系统和自动化设备等领域。
本次调研旨在了解继电器的种类、工作原理、应用领域以及市场发展情况，为相关领域的工程师和研究人员提供参考信息。
二、研究方法本次调研采用了文献资料收集和专家访谈相结合的方法。
通过查阅相关文献资料，了解继电器的基本知识和应用情况；同时，我们还采访了多位电气工程师和自动化专家，了解他们对继电器的看法和应用经验。
三、继电器的基本知识1. 继电器的定义继电器是一种用于控制电流、电压的自动开关装置，其工作原理是通过控制较小电流或电压的输入，实现对较大电流或电压的开关控制。
2. 继电器的分类按工作原理分，继电器可分为电磁继电器、固态继电器和热电继电器等；按触点数分，继电器可分为单刀单掷继电器、单刀双掷继电器等；按工作方式分，继电器可分为磁保持继电器、时间继电器等。
四、继电器的应用领域1. 电力系统在电力系统中，继电器起到了重要的保护和控制作用。
例如，在发电机保护中，继电器可用于实现电流、电压和频率等参数的监测和控制；在输电线路保护中，继电器可用于实现短路故障的定位和切除；在电流互感器保护中，继电器可用于实现电流传输以及故障检测等。
2. 通信系统在通信系统中，继电器用于实现信号的转换和传输。
例如，在电话系统中，继电器用于实现呼叫转接和线路连接；在电报系统中，继电器用于实现信号的解码和编码。
3. 自动化设备在自动化设备中，继电器用于实现各种自动化控制任务。
例如，工业生产线上的自动化机器人系统中，继电器可用于实现机械臂的动作控制和调度；在智能家居系统中，继电器可用于实现灯光、窗帘和空调等设备的远程控制。
五、市场发展情况继电器作为一种传统的电气控制器件，在电力系统、通信系统和自动化设备等领域一直有着广泛的应用。
随着智能化和自动化技术的快速发展，继电器也在不断更新和演进。
固态继电器的应用越来越广泛，其优点是体积小、可靠性高、寿命长，因此在工业自动化和家居自动化领域有着广阔的市场前景。
继电器使用说明
第一节继电器原理知识一、继电器的定义继电器是一种当输入量〔电、磁、声、光、热〕到达一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
继电器一般都有能反映一定输入变量〔如电流、电压、功率、阻抗、频率、温度、压力、速度、光等〕的感应机构〔输入局部〕；有能对被控电路实现“通〞、“断〞控制的执行机构〔输出局部〕；在继电器的输入局部和输出局部之间，还有对输入量进展耦合隔离，功能处理和对输出局部进展驱动的中间机构〔驱动局部〕。
作为控制元件，概括起来，继电器有如下几种作用：1)扩大控制围。
例如，多触点继电器控制信号到达*一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2)放大。
例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3)综合信号。
例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比拟综合，到达预定的控制效果。
4)自动、遥控、监测。
例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
二、继电器的工作原理如下图，当控制电路中的开关K闭合时，电磁铁便具有磁性，将衔铁吸下，使继电器触点接触，与触点相连接的电源电路便接通；当控制开关K断开时，电磁铁的磁性被撤消，继电器触点弹开，电源电路亦随之断开。
三、继电器的继电特性继电器的输入信号*从零连续增加到达衔铁开场吸合时的动作值**,继电器的输出信号立刻从y=0跳跃到y=y m,即常开触点从断到通。
一旦触点闭合，输入量*继续增大，输出信号y将不再起变化。
当输入量*从*一大于**值下降到*f,继电器开场释放，常开触点断开〔如图1〕。
我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
释放值*f与动作值**的比值叫做反响系数，即K f= *f /**触点上输出的控制功率P c与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=P C/P0第二节．继电器的分类继电器的分类方法较多，可以按作用原理、外形尺寸、保护特征、触点负载产品用途等分类。
12继电器、熔断器、开关电器、主令电器
速度继电器
作用：根据速度的大小通断电路 结构：定子、转子和触头 原理：与异步电动机类似 参数：动作转速：>120rpm
复位转速：<100rpm
速度继电器
组成结构 工作原理 检测有无转速以及转速的方向
Φ nF
n
热继电器
利用双金属片受热弯曲
去推动杠杆使触头动作
作用：电动机的过载保利护用电阻值随温度变化
过电压继电器用于电路的过电压保护，其吸合整定值为被保护电 路额定电压的1.05～1.2倍。在额定电压工作时，衔铁不动作；当被保 护电路的电压高于额定值，达到过电压继电器的整定值时，衔铁吸合 ，触头机构动作，控制电路失电，控制接触器及时分断被保护电路。 由于直流电路中不会产生波动较大的过电压现象，所以在产品中没有 直流过电压继电器。
U< KA KA KA
欠电压继电器
U> KA KA KA
过电压继电器
电压继电器
根据线圈两端电压的大小通断电路的继电器称为电压继电器。电 压继电器的线圈并接在电路上，对所接电路上的电压高低作出反应， 用于控制系统的电压保护和控制。电压继电器分过电压继电器、欠电 压继电器和零电压继电器。 1．过电压继电器
机构。
1.天弧罩 2.开关本体 3.抽屉座 4.合闸按钮 5.分闸按钮 6.智能脱扣器 7.摇匀柄插入位置
8. 连接/试验/分离指示
万能式低压断路器结构图
2 1
3
4
6 5
7
1．1主-主触触 头2头．自由脱2-扣自器由3脱．扣过器电流脱3扣-器过电4．流分脱励扣脱器扣器 4-分励脱5扣．器热脱扣5-器热6．脱失扣压器脱6扣-失器压7．脱按扣钮器 7-按钮
分类：控制按钮
万能转换开关
详细了解“继电器”（原理、结构、图形符号、分类、特点及选型等）
详细了解“继电器”（原理、结构、图形符号、分类、特点及选型等）继电器的原理、结构在机电控制系统中，虽然利⽤接触器作为电⽓执⾏元件可以实现最基本的⾃动控制，但对于稍复杂的情况就⽆能为⼒。
在极⼤多数的机电控制系统中，需要根据系统的各种状态或参数进⾏判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电⽓执⾏元件，实现⾃动控制的⽬的。
这就需要能够对系统的各种状态或参数进⾏判断和逻辑运算的电器元件，这⼀类电器元件就称为继电器。
定义：当输⼊量（或激励量）满⾜某些规定的条件时，能在⼀个或多个电⽓输出电路中产⽣跃变的⼀种器件(输⼊量：电、光、磁、热等信号)。
继电器就是⼀个电⼦开关。
作⽤：1）输⼊与输出电路之间的隔离2）信号转换（从断到接通或反之）3）增加输出电路（即切换⼏个负载或切换不同电源负载）4）重复信号5）切换不同电压或电流负载6）保留输出信号7）闭锁电路8）提供遥控继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作⽤，其触点容量较⼩。
所以，通常接在控制电路中⽤于反映控制信号，⽽不能像接触器那样直接接到有⼀定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的原理两个基本原理⼀.电磁原理(磁路部分)：⼆.杠杆原理(接触部分)：⼯作原理：典型结构及特点电磁系统：线圈(引线脚)、铁⼼、轭铁、衔铁(此处在接系统中)及⽓隙；接触系统：动、静接点，端⼦脚；基础防护部分：基座，外壳；返回机构：簧⽚脚，推⽚，挂勾。
继电器的组成以磁路系统分：拍合式(SRU)、推动杆式(SJ)；以密封形式分：⾮密封继电器、密封继电器。
各国各继电器⽣产⼚商对各⾃的继电器均有不同的命名和标志⽅法。
但总体均由：①产品型号；②封装形式；③动⽚⼑数；④线圈额定电压；⑤线圈功耗；⑥触点形式，六部分组成。
标准密封型，通常透⽓孔未密封，若继电器需⾼液位清洗，请告知制造⼚透⽓孔须密封，⽅可正常使⽤。
制造⼚商不推荐使⽤全密封继电器，⽣产时需注意详细的技术要求。
继电器分类与基本术语
继电器分类与术语１、继电器的常用术语1.1、继电器的定义当输入量（或激励量）满足某些规定条件时，能在一个或多个电气输出电路中产生预定跃变的一种器件。
就其在被控制电路中作用来讲，就相当于一个“开关”，但它不是由人操纵，而是一种自动远动控制元件。
1.2、继电器的继电特性。
从电路角度来看，继电器分为二个部份：一个是控制部份，即输入回路；一个是被控制部份，即输出回路。
当Relay的控制部份输入一个达到某一定值的物理量（如电、磁、光、热、声等）时，它的被控制部份中的电参量就能发生跳跃式变化，如图1-1所示，X表示输入回路的物理量，Y表示输出回路的物理量。
YXb Xa Xmax图1-1 继电特性1.3、继电器的组成从广义上讲，凡是具有自动完成继电特性能力的元器件，皆称为继电器。
电磁继电器、输入、输出回路的参数均为电参量。
X为Relay线圈电流值或电压值。
Y为Relay触点回路的电流值。
Relay由三个部份组成，如图1-2所示。
图1-2 继电器的方框图1）反应机构：接受输入信号，并将信号变换成为使Relay动作的物理量。
例如，电磁继电器的电磁系统。
2）中间机构：提供控制的标准比较量。
例如：电磁继电器的反作用弹簧或簧片。
3）执行机构：改变输出回路的电参数。
例如：电磁继电器的接触系统（或黎触部分）。
所以，继电器又是一种反应与传递信号的电器元件。
1.4、继电器分类①封闭式（S型）1、按继电器防护特征分类②密封式（SS型）③敞开式（open型）①电磁继电器。
以控制电流通过线圈产生的电磁吸力驱动磁回路中可动部分而实现触点转换功能。
②磁保持继电器。
利用磁钢或具有很高剩磁特性的铁芯使电磁继电器的衔铁在线圈去激励后仍能保持在激励的2、按作用原理分位置上的继电器。
③时间继电器。
指当加上或去除输入信号时，输出部分能按规定延时切换被控电路的继电器。
④舌簧继电器。
指利用密封在管内的具有接触簧片和衔铁路双重作用的舌簧片的动作来闭合、断开电路的继电器。
继电器使用说明
第一节继电器原理知识一、继电器的定义继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。
作为控制元件，概括起来，继电器有如下几种作用：1)扩大控制范围。
例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2)放大。
例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3)综合信号。
例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
4)自动、遥控、监测。
例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
二、继电器的工作原理如图所示，当控制电路中的开关K闭合时，电磁铁便具有磁性，将衔铁吸下，使继电器触点接触，与触点相连接的电源电路便接通；当控制开关K断开时，电磁铁的磁性被撤消，继电器触点弹开，电源电路亦随之断开。
三、继电器的继电特性继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值x x,继电器的输出信号立刻从y=0跳跃到y=y m,即常开触点从断到通。
一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。
当输入量x从某一大于x x值下降到x f,继电器开始释放，常开触点断开（如图1）。
我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
释放值xf 与动作值xx的比值叫做反馈系数，即Kf= xf/xx触点上输出的控制功率Pc 与线圈吸收的最小功率P之比叫做继电器的控制系数，即Kc=PC /P第二节．继电器的分类继电器的分类方法较多，可以按作用原理、外形尺寸、保护特征、触点负载产品用途等分类。
继电器和固态继电器的相应时间
继电器和固态继电器的相应时间摘要：1.继电器和固态继电器的定义及分类2.继电器的相应时间3.固态继电器的相应时间4.固态继电器相较于继电器的优势5.应用场景及注意事项正文：一、继电器和固态继电器的定义及分类继电器是一种电气控制装置，通过在输入端施加或移除电流，使被控电路的输出端产生预定的电气响应。
它主要分为电磁继电器、静态继电器和固态继电器等类型。
固态继电器（Solid State Relay，简称SSR）是一种全部由固态电子元件组成的新型无触点开关器件。
它利用电子元器件（如开关三极管、双向可控硅等半导体器件）的开关特性，达到无触点无火花地接通和断开电路的目的。
固态继电器既有放大驱动作用，又有隔离作用，很适合驱动大功率开关式执行机构。
二、继电器的相应时间继电器的相应时间指的是从输入端施加电流到输出端产生预期电气响应的时间。
电磁继电器的响应时间通常在毫秒级别，静态继电器的响应时间可以达到微秒级别，而固态继电器的响应时间则可以达到纳秒级别。
三、固态继电器的相应时间固态继电器的响应时间主要取决于其内部的半导体器件。
以双向可控硅为例，当其在正向导通状态时，从关断到重新导通的时间约为100 纳秒左右；在反向导通状态时，响应时间约为200 纳秒左右。
四、固态继电器相较于继电器的优势1.无触点：固态继电器采用半导体器件，无需机械触点，从而避免了因触点磨损导致的故障。
2.响应速度快：固态继电器的响应时间远小于继电器，可以实现高频率开关。
3.抗干扰能力强：固态继电器具有很强的抗电磁干扰能力，适用于复杂电磁环境。
4.输入输出隔离：固态继电器具有输入输出隔离功能，可以实现电气隔离。
5.功耗低：固态继电器的功耗较低，有利于节能。
五、应用场景及注意事项固态继电器广泛应用于工业自动化、家用电器、通信设备、医疗器械等领域。
在使用时，应注意以下几点：1.选择合适的固态继电器型号，根据负载电源的电压、电流等参数进行匹配。
2.确保固态继电器安装在散热良好的环境中，以保证其正常工作温度。
继电器基础知识
D
B
Z
C
（三）电磁继电器参数检测方法
依据的标准 GB/T10232-94 IEC255-7 《电气继电器 第7部分：有或无机电继电 器测试程序》 产品企业标准
试验的标准条件 温 度：15～35℃ 相对湿度：25%～75% 大气压力：86～106Kpa 当继电器处于超出标准条件下测试时， 继电器的技术指标将可能会发生偏差。
◆继电器发展史 ◆继电器的用途
继电器的用途很多，可以归纳为： ●输入与输出电路之间的隔离； ●信号转换（从断开到接通，或反之）； ●增加输出电路（即切换几个负载或切换不同电源负载）； ●重复信号； ●切换不同电压或电流负载； ●保留输出信号； ●闭锁电路； ●提供遥控。
◆公司现有产品
●通用功率继电器、 ●汽车继电器、 ●通讯继电器、 ●固态继电器、 ●密封继电器、 ●时间继电器、 ●插座 共七大类、80多个系列、15000多种规格， 并以每年开发5-8个新产品系列的速度增长。 产品均通过美国UL、CUR、德国VDE、TUV、 中国CQC等国内外安全认证， 广泛应用于工业控制、汽车、通讯设备、 家用电器以及仪器仪表等领域。
3
4 5 6 7 8 9 10 11 12
混合式继电器
高频继电器 同轴继电器 真空继电器 温度继电器 电热式继电器 光电继电器 极化继电器 时间继电器 舌簧继电器
由电子元件和电磁继电器组合而成的继电器。一般，输入部分由电子 线路组成，起放大、整流等作用，输出部分则采用电磁继电器。
用于切换频率大于10kHz的交流线路的继电器。 配用同轴电缆，用来切换高频、射频线路而具有最小损耗的继电器。 触点部分被密封在高真空的容器中，用来快速开、闭或转换高压、高 频、射频线路用的继电器。 当外界温度达到规定要求时而动作的继电器。 利用控制电路内的电能转变成热能，当达到规定要求时而动作的继电 器。 利用光电效应而动作的继电器。
继电器的定义、分类、命名
继电器的定义、分类、命名一、继电器的定义1、继电器的定义继电器:当输入量(或激励量)满足某些规定的条件是能在一个或多个电器输出电路中产生跃变的一种器件2、继电器的继电特性继电器输出入量和输出量之间在整个变化过程中的相互关系成为继电器的继电特征或控制特征.用x表示输入回路量,y表示输出回路的输出量,如图1所示.当输出量x 连续变化到一定量xa时,输出量y发生跃变,有0增加到ya值,则是输入量继续增加,是输出保持不变.相反,当减少到xb是,y又突然由ya减少到0.xa被称为继电器的动作值,xb被称为继电器的释放值,ya即是继电器的负载.二、继电器的分类1、按继电器的工作原理或结构特征分类（1）电磁继电器：利用输入电路内点路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。
直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。
交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。
磁保持继电器：利用永久磁铁或具有很高剩磁特性的铁芯，是电磁继电器的衔铁在其线圈断点后仍能保持在线圈通电时的位置上的继电器。
（2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。
（3）温度继电器：当外界温度达到给定值时而动作的继电器。
（4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧的动作来开,闭或转换线路的继电器。
干簧继电器：舌簧管内的介质的介质为真空，空气或某种惰性气体，即具有干式触点的舌簧继电器。
湿簧继电器：舌簧片和触电均密封在管内，并通过管底水银槽中水银的毛细作用，而使水银膜湿润触点的舌簧继电器。
剩簧继电器：由剩簧管或有干簧关于一个或多个剩磁零件组成的自保持干簧继电器。
舌簧管：同理舌簧管有干簧管,湿簧管,剩簧管三种类型。
（5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
电磁时间继电器：当线圈加上信号后，通过减缓电磁铁的磁场变化而后的延时的时间继电器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电器的定义、分类、命名
一、继电器的定义
1、继电器的定义
继电器:当输入量(或激励量)满足某些规定的条件是能在一个或多个电器输出电路中产生跃变的一种器件
2、继电器的继电特性
继电器输出入量和输出量之间在整个变化过程中的相互关系成为继电器的继电特征或控制特征.用x表示输入回路量,y表示输出回路的输出量,如图1所示.当输出量x 连续变化到一定量xa时,输出量y发生跃变,有0增加到ya值,则是输入量继续增加,是输出保持不变.相反,当减少到xb是,y又突然由ya减少到0.xa被称为继电器的动作值,xb被称为继电器的释放值,ya即是继电器的负载.
图1 继电器的继电特性
二、继电器的分类
1、按继电器的工作原理或结构特征分类
（1）电磁继电器：利用输入电路内点路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。
•直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。
•交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。
•磁保持继电器：利用永久磁铁或具有很高剩磁特性的铁芯，是电磁继电器的衔铁在其线圈断点后仍能保持在线圈通电时的位置上的继电器。
（2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。
（3）温度继电器：当外界温度达到给定值时而动作的继电器。
（4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧的动作来开,闭或转换线路的继电器。
•干簧继电器：舌簧管内的介质的介质为真空，空气或某种惰性气体，即具有干式触点的舌簧继电器。
•湿簧继电器：舌簧片和触电均密封在管内，并通过管底水银槽中水银的毛细作用，而使水银膜湿润触点的舌簧继电器。
•剩簧继电器：由剩簧管或有干簧关于一个或多个剩磁零件组成的自保持干簧继电器。
•舌簧管：同理舌簧管有干簧管,湿簧管,剩簧管三种类型。
（5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
•电磁时间继电器：当线圈加上信号后，通过减缓电磁铁的磁场变化而后的延时的时间继电器。
•电子时间继电器：由分立元件组成的电子延时线路所构成的时间继电器，或由固体延时线路构成的时间继电器。
•混合式时间继电器：由电子或固体延时线路和电磁继电器组合构成的时间继电器。
（6）高频继电器：用于切换高频,射频线路而具有最小损耗的继电器。
（7）极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。
继电器的动作方向取决于控制线圈中流过的的电流方向。
• 二位置极化继电器：继电器线圈通电时，衔铁按线圈电流方向被吸向左边或右边的位
置，线圈断电后，衔铁不返回。
• 二位置偏倚计划继电器：继电器线圈断电时，衔铁恒靠在一边；线圈通电时，衔铁被
吸向另一边。
• 三位置极化继电器：继电器线圈通电时，衔铁按线圈电流方向被吸向左边或右边的位
置；线圈断电后，总是返回到中间位置。
（8）其他类型的继电器：如光继电器, 声继 电器,热继电器,仪表式继电器,霍尔效应继电器,差动继电器等。
2、按继电器的外形尺寸分类
表1继电器外形尺寸分类
注：对于密封或封闭式继电器，外形尺寸为继电器本体三个相互垂直方向的最大尺寸，不包括安装件，引出端，压筋，压边，翻边和密封焊点的尺寸。
3
、按继电器的负载分类
表2 继电器触点负载分类
4、按继电器的防护特征分类
表3 继电器防护特征分类
三、继电器的命名
电子设备用继电器基本型号组成见表4至8。
表4 继电器的基本型号
注意: (1)最长边尺寸大于50毫米的继电器无第二部分--外形符号,敞开使继电器无第五部分--防护特征符号;2)交直流两用的电磁继电器机采用二极管对线圈进行瞬态抑制或反向极性保护的直流电磁继电器均按直流电磁继电器类编制类型号。
(3)混合式继电器的基本型号为组合的电磁继电器基本型号中的外形符号之后加标字母H（混）。
表5 极化继电器
表6 时间继电器
表7 舌簧继电器
表8 舌簧管。
