接地引下线导通测试仪
接地导通测试仪操作规程
接地导通测试仪操作规程1.装配和连接：首先要将测试仪的电源插头与交流电源插座连接，并确保电源线安全可靠地接地。
然后将测试仪的测量导线连接到待测设备的接地端口。
2.前期准备：对测试仪进行自检，确保仪器功能正常。
同时检查测试仪的测量导线是否完好，并确认测量导线和被测设备的接地端口是否干净、无锈蚀、无油污，以保证测量的准确性。
3.测试操作步骤：先将测试仪的电源开关打开，待仪器稳定后，开始测量接地电阻。
将测试仪的电流选择开关设定到适当的范围，并按下测量按钮，测试仪将对接地电阻进行测量并显示结果。
接下来，根据测量结果判断是否符合要求，如不符合要求，则需要进行维修和更换。
4.导通测试操作步骤：同样，在前期准备工作完成后进行导通测试。
将测试仪的电源开关打开，设定适当的电流范围，并按下测量按钮进行测试。
测试仪将对导通情况进行测试并显示结果。
根据测试结果判断被测设备的导通情况，如出现导通故障，则需要进行修复或更换。
5.后期操作及维护：测试完成后，将测试仪的电源开关关闭，并拔出电源插头。
同时将测量导线从被测设备的接地端口上拔出，并清理、保养好测试仪器，确保仪器的安全和可靠性。
在操作过程中，要注意以下安全事项：1.在测试仪工作前，必须仔细阅读并熟悉测试仪的使用说明书，确保正确操作。
2.充分了解被测设备的电气特性，保证测试仪的电流范围和测量精度符合被测设备的要求。
3.注意安全用电，防止电源线和测量导线的电击、短路等危险情况。
4.在测试仪工作期间，不得将其暴露于强磁场、高温、高湿等有害环境中。
5.使用测试仪时，操作人员必须穿戴合适的防护用具，如绝缘手套、绝缘靴等。
6.在测量过程中要小心操作，确保不损坏被测设备及测量仪器。
7.使用完毕后，及时清理和保养测试仪器，并存放在安全的地方。
总之，正确、谨慎地操作接地导通测试仪是确保电气设备正常运行和人身安全的重要环节。
操作人员应严格按照上述规程进行操作，并加强相关安全防护意识，确保测试的准确性和操作的安全性。
变电站接地引下线导通测试技术应用
变电站接地引下线导通测试技术应用作者：刘翔来源：《中国科技纵横》2013年第03期【摘要】为了准确判断接地引下线锈蚀情况，引进接地引下线导通测试技术，测量接地引下线与接地网及相邻设备间的接地引下线导通电阻，不仅可以发现设备接地引下线电气接触不良，而且可发现接地网的局部缺陷，该测试技术的应用替代了落后的ZC-8接地摇表测量接地装置的方法，解决了ZC-8测量不能真实反映接地引下线锈蚀情况的问题。
用测试数据而不用开挖检查的方法直接反映接地引下线锈蚀情况。
本文用实例分析介绍了设备接地引下线与接地网连接情况的便捷检测方法和实测结果。
【关键词】接地引下线导通电阻值测试方法应用在2005年4月17日晚雷雨交加，江苏沛县大屯能源股份公司发电厂供电北网发生多起雷击事故，雷电造成电调北网龙东矿35KV变电站、姚桥矿（姚桥主井站35KV变电站、姚桥6KVY站、姚桥西风井35KV变电站）二矿四个变电站全部停电，尤其以姚桥西风井35KV变电站和龙东35KV变电站的设备损坏最为严重。
姚桥西风井35KV进线开关、开关柜内35KV 流变炸裂、烧毁，35KV支持绝缘子烧毁、炸裂无数，进线侧35KV避雷器接地引下线烧断，35KV进线避雷器烧毁、变电站进线线路杆塔接地引下线烧断数节，现场一片狼藉，损失惨重；龙东矿35KV变电站35KV进线多油开关跳闸，开关柜内流变烧毁；龙东2#主变遭受雷电冲击，主变高压瓷瓶上出现多处电弧放电痕迹，主变两侧开关跳闸，二段35KV母排绝缘子烧毁无数，北网供电陷入瘫痪状态，这次雷击事故是该电网运行30多年来最严重的雷击毁损设备停电事故。
1 事故调查据当天姚桥西风井变电站值班运行人员反映，雷电时曾发生6次停电事故，5次重合成功，但第6次线路跳闸重合未成。
结果是雷电造成三相弧光短路，全矿停电。
2 雷击造成设备损坏原因分析及反映问题（1）姚西变电站遭6次雷击5次重合成功，说明该站接地引下线、地网、潮湿的土壤在前5次雷击中发挥重要作用，将雷电流泄入大地，但是5次的雷电流使设备绝缘性能下降，在第6次的雷电波作用下，使绝缘性能很低的设备发生三相弧光短路，短路电流使电力设备烧毁、炸裂、接地引下线烧断，断开的接地引下线不能将第六次的雷电流泄入大地，造成事故进一步扩大；（2）龙东站多油开关柜内35KV电流互感器烧毁，母排多个支持绝缘子烧毁，损坏的电流互感器和母排绝缘子离该站西侧避雷针很近，5米左右，已2次出现雷击损坏设备事故，该站母排为双层母排结构，当雷击避雷针时，容易产生很高的感应电压或残压使附近设备受到反击的威胁，导致设备损坏；（3）测量检测技术、检测手段存在问题，这次雷击后对设备损坏最严重的姚桥西风井35KV变电站接地网开挖检查，发现几处接地引下线与土壤接触端下10cm处有锈蚀断裂现象；核查该站当年及往年ZC-8接地摇表摇测的接地测试数据均在合格范围，用ZC-8接地摇表测量的接地电阻值已不能真实反映接地引下线通断与否的实际情况；（4）未按规程规定对运行10年以上的接地网、接地引下线进行开挖抽样检查；（5）电力系统大、中型变电站中，每台运行设备都有一个或多个的引下线与地网相连，按DL/T475-2006测试要求，需对每根接地引下线测量，工作量很大，加之大、中型变电站内设备区较大，设备接地引下线较多，在实际工作中很难实现对每根接地引下线的测量。
接地导通电阻测试仪安全操作及保养规程
接地导通电阻测试仪安全操作及保养规程接地导通电阻测试仪是一种常见的测试工具，用于检测接地系统的质量和可靠性。
在使用过程中，我们需要注意安全操作和正确保养，以确保测试仪的正常运行和使用寿命。
本文将介绍接地导通电阻测试仪的安全操作和保养规程，帮助用户安全使用和维护测试仪。
第一部分：安全操作规程1.1 选用合适的测试仪器使用接地导通电阻测试仪需要选用合适的测试仪器，根据不同需求选择不同型号的测试仪。
在选用测试仪时，需要考虑测试仪的精度、测量范围、测试速度等因素，以及适用于不同类型的接地系统和地面表面材料。
应选择有相关认证和资质的品牌和型号，确保测试仪器的质量和安全性。
1.2 操作前检查测试仪器在每次使用测试仪器前，应进行必要的检查，确保测试仪器的正常状态和完整性。
应检查测试仪器的电源线、测试夹、测试线、表头、电池等组件的连接和状态，确认无损坏、松动、接触不良等情况。
同时，应检查测试仪器的灵敏度和精度，以及合适的环境条件（如温度、湿度等）。
1.3 使用测试仪器时注意安全在测试接地系统时，应注意安全操作。
首先，应按照测试仪器的使用说明书操作，保证电源的接通和测试线路的正确连接。
同时，在测试过程中应保持适当的距离和位置，以避免触电和碰撞等安全风险。
特别是对于高压线路、雷电保护区域等特殊场合，需要采取相应的安全防护措施，确保测试人员的安全。
1.4 测试结束后的处理在测试结束后，应及时关闭测试仪器的电源，并拆除测试线路和测试夹。
同时，应清理测试夹和测试线的表面，并进行必要的消毒处理。
对于测试仪器本身，应存放在干燥、通风的环境中，避免受到日晒、潮湿等影响。
第二部分：保养规程2.1 测试仪器的日常保养日常保养是测试仪器保持良好使用状态和延长使用寿命的基础。
对于接地导通电阻测试仪，应每日对测试仪器进行检查和清洁。
可以使用软布或刷子清洁测试仪器的表面和内部，移除杂质和污垢。
同时，也可以使用润滑油或硅油等涂抹在测试仪器的连接部分和电池等部件上，以保持其顺畅和稳定。
关于接地引下线导通测试仪的操作介绍 测试仪操作规程
关于接地引下线导通测试仪的操作介绍测试仪操作规程接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响；显现节点锈蚀、甚至断裂等现象，导致接地引下线与主接接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响；显现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能充分电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。
因此在《防止电力生产重点事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。
接地引下线导通测试仪的操作1、按图三接线方法接线仪器附带两根测试线，一根红色50米的线在线盘上，在大的叉子接在红色接线柱I+；小的叉子接在红色接线柱U+，一根黑色5米的线上大的叉子接在黑色接线柱I—，小的叉子接在黑色接线柱U—。
2．先找出与地网联接合格的引下线作为基准点。
3．使用接地引下线导通测试仪自配的两根测量线（50米、5米）一端插入仪器接线座；带有测试钳的一端夹到基准点和被测点（其中黑色测试线夹在基准点，红色测试线夹在各个被测试点上）。
4．为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。
5．接线检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。
按“测量”键后即开始测试，屏幕中心的显示区显示测量的电阻值即为导通电阻值，单位为mΩ。
6．弹起“测量”键，设备测试结束，关掉电源，将测试线夹收好，放入附件包内。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
接地导通电阻测试仪检定规程 jjg 984
《接地导通电阻测试仪检定规程 JJG 984》文章目录一、引言二、JJG 984 的背景和意义三、JJG 984 的主要内容四、如何进行接地导通电阻测试仪的检定五、个人观点和理解六、总结一、引言在工程领域，接地导通电阻测试仪是一种非常重要的测试设备，它对于确保设备和人员的安全至关重要。
然而，为了确保测试仪器的准确性和可靠性，我们需要依据相关的规程进行检定。
本文将重点探讨《接地导通电阻测试仪检定规程 JJG 984》。
二、JJG 984 的背景和意义JJG 984 是由国家质量监督检验检疫总局发布的一项关于接地导通电阻测试仪检定的规程。
这项规程的制定意义重大，它为工程领域的安全生产提供了依据和保障，同时也为相关的检定工作提供了统一的标准和程序。
按照JJG 984的要求，接地导通电阻测试仪的检定应当具有可追溯性和准确性，这意味着在检定过程中，需要严格遵循规程的要求，确保测试结果的准确性和可靠性。
三、JJG 984 的主要内容JJG 984规程主要包括了对接地导通电阻测试仪的性能指标、检定方法、检定设备和检定程序等内容的详细规定。
在规程中，对于测试仪器的环境条件、外观检查、基本误差、显示偏移、线性误差、温度影响、湿度影响等方面都有详细的要求。
JJG 984还规定了检定结果的评定方法和记录要求，以及检定证书的发放和管理等相关内容。
通过严格遵循JJG 984的规定，能够确保接地导通电阻测试仪的检定工作符合国家标准，并且检定结果具有法律效力。
四、如何进行接地导通电阻测试仪的检定在进行接地导通电阻测试仪的检定工作时，首先需要准备好符合JJG 984规定的检定设备和环境条件。
需要按照规程中的检定方法和程序进行操作，严格记录测试数据和结果。
在检定过程中，需要特别关注测试仪器的基本误差、显示偏移和线性误差等方面，确保测试结果的准确性。
根据检定结果的评定方法进行判定，并填写检定证书，确保检定结果的可追溯性和可信度。
五、个人观点和理解在我看来，JJG 984的出台对于工程领域的安全生产具有非常重要的意义。

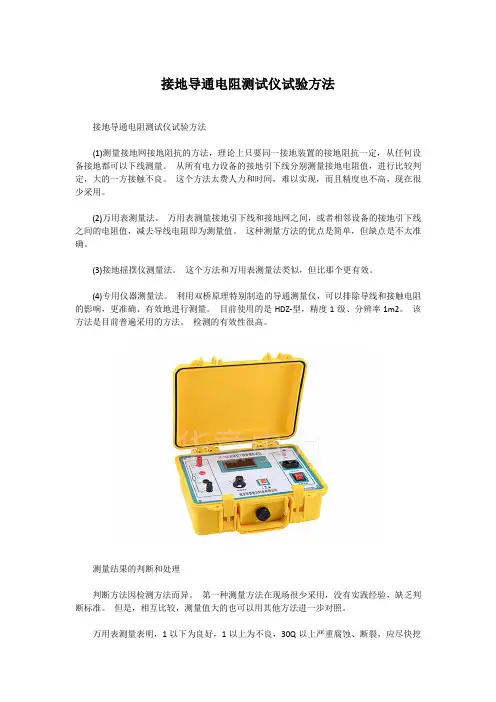

接地导通电阻测试仪试验方法
接地导通电阻测试仪试验方法接地导通电阻测试仪试验方法(1)测量接地网接地阻抗的方法，理论上只要同一接地装置的接地阻抗一定，从任何设备接地都可以下线测量。
从所有电力设备的接地引下线分别测量接地电阻值，进行比较判定，大的一方接触不良。
这个方法太费人力和时间，难以实现，而且精度也不高，现在很少采用。
(2)万用表测量法。
万用表测量接地引下线和接地网之间，或者相邻设备的接地引下线之间的电阻值，减去导线电阻即为测量值。
这种测量方法的优点是简单，但缺点是不太准确。
(3)接地摇摆仪测量法。
这个方法和万用表测量法类似，但比那个更有效。
(4)专用仪器测量法。
利用双桥原理特别制造的导通测量仪，可以排除导线和接触电阻的影响，更准确、有效地进行测量。
目前使用的是HDZ-型，精度1级、分辨率1m2。
该方法是目前普遍采用的方法。
检测的有效性很高。
测量结果的判断和处理判断方法因检测方法而异。
第一种测量方法在现场很少采用，没有实践经验，缺乏判断标准。
但是，相互比较，测量值大的也可以用其他方法进一步对照。
万用表测量表明，1以下为良好，1以上为不良，30Q以上严重腐蚀、断裂，应尽快挖掘检查。
接地摇摆仪测量，小于0.2为良好。
专用仪器测量为50m以下良好200m~12不良，关键设备应尽快挖掘处理，其他设备应在适当时候检查处理。
1以上为关闭状态，请立即进行挖掘处理。
测量值明显大于其他设备时，请跟踪测量。
测量注意事项(1)测量时选择与主网连接良好的引线作为基准点，测量其他设备的引线和基准点的电阻值。
如果测试结果中有很多设备有下线测试不良，建议考虑重新选择基准点。
(2)测量值与初始值相比，应在初始值的1.5倍以下。
否则，请进一步检查。
(3)为了比较过去的数据，各测量基准点的位置最好保持一定。
(4)严格控制主要设备(变压器、避雷针、避雷器等)的下拉导体电阻。
因为这些设备一发生故障，就会流过大电流，容易烧毁。
接引下线及接地网导通测试施工方案
接引下线及接地网导通测试施工方案一、项目背景和目的1、项目背景该项目涉及的设施或建筑物（例如工厂、建筑、电站等）具有大规模电力设备或系统，其中接引下线和接地网是电气系统中至关重要的安全设施。
接引下线用于引导和释放突发电流，以确保电气系统的稳定运行，而接地网用于将电流安全导入地下，以保障设施和人员的安全。
随着技术的不断发展和电力系统的不断升级，确保接引下线及接地网的良好工作状态至关重要。
因此，本项目旨在对接引下线和接地网进行导通测试，以保障电力系统的安全运行和设施的稳定性。
2、项目目的确保设施安全性和稳定性：通过对接引下线及接地网进行导通测试，确保其功能正常、电阻合格，以保障设施内部电气设备的安全性和稳定性。
符合法规要求：遵守当地法律法规、电气安全标准以及行业规范，保证接引下线和接地网符合相关的规定和要求。
预防事故发生：通过测试，及时发现和解决接引下线和接地网的潜在问题，预防由于设备失效或故障引起的电气事故，降低安全风险。
提高电气系统可靠性：保证接引下线及接地网导通正常，提高电气系统的可靠性和稳定性，减少设备故障的可能性，确保电力系统平稳运行。
合理维护和管理：为未来的维护工作提供参考和依据，以便及时调整、修复和维护接引下线和接地网，延长其使用寿命并保持良好状态。
二、测试范围和对象1、测试范围测试范围涵盖了设施内的电力系统关键部分，主要包括接引下线和接地网。
具体测试范围如下：接引下线：涉及设施内所有主要电力设备和主要电力回路的接引下线，确保其连通性和电阻符合规定标准。
接地网：包括设施内接地系统的所有主要接地网，测试其导通性和接地电阻，确保其符合规定标准。
2、测试对象2.1、接引下线：主要电力设备的接引下线，例如变压器、发电机、电动机等。
主要电力回路的接引下线，如主干回路、支路等。
2.2、接地网：主设施的整体接地网，包括主接地网和主配电室接地网。
分支设施的接地网，包括分支配电室、区域接地网等。
三、安全措施1、人员安全1.1、培训与认证：所有参与测试的人员必须接受适当的培训，了解测试程序、设备操作和安全规程。
北京爱思德克电力设备 AST 3AE 电阻测试仪 说明书
AST 3AE 电阻测试仪使用说明北京爱思德克电力设备有限公司在使用本仪器前，请仔细阅读使用说明书，保证安全是用户的职责。
一、产品简介：AST3AE系列电阻测试仪，系北京爱思德克电力设备有限公司开发的新一代集便携式变压器直流电阻测试与接地引下线导通测试于一体的仪器。
该仪器以高速微控制器为核心，全数字化设计，测试数据稳定、可靠、重复性好，抗干扰能力强，保护功能完善。
采用电池充电智能模块,具有可靠的充放电保护，可延长电池使用寿命。
整机故障率低，可广泛适用于电力预防性规程中所规定的电力变压器的直流电阻的快速测试,及接地引下线导通测试。
二、主要功能及特点：1、采用大容量12Ah的免维护铅酸电池供电.2 支持测试电流自动选择，可实现宽测量范围。
3、具有完善的反电动势保护功能和现场抗干扰能力。
4、采用16位A/D转换器，测量数据稳定、可靠。
5、有载调压变压器，纵向测试可连续快速测试。
6、采用128X64四行点阵全中文界面，操作简单，直观方便。
7、可存储199条记录，掉电不丢失。
记录内容：存储序号，阻值,测试电流及日期。
配置万年历精准时钟.8、采用四端子测量法，电压、电流同时采样可消除连线电阻、接触电阻的影响。
9、采用高强度注塑安规机壳，体积小、重量轻，适于便携使用。
三、电路框图及产品技术指标：1220V2、产品型号含义电池供电系列 表示电流单位“安培”产品额定工作电流值北京爱思德克电力设备有限公司代码3、产品技术指标变压器直流电阻测试仪产品型号 测量范围输出电流 测量精度 AST3AE 1m Ω~15K Ω 1mA ~3A ±(0.2%RGD+2d)分 辨 率：1µΩ (扩展量程至20K Ω)充电电源：AC220V ± 10% 50HZ 100VA工作环境：0~40℃ 湿度：<90%,无结露。
仪表外壳：400mm ×278mm ×135mm 8kg接地引下线导通测试仪产品型号测量范围输出电流测量精度AST3AE 1mΩ~1000Ω1mA~5A±(0.2%RGD+2d)分辨率：1µΩ充电电源：AC220V± 10% 50HZ 100VA工作环境：0~40℃湿度：<90%,无结露。
接地装置(接地导通)交接试验报告
21
1#主变铁心接地点1为基准点
110kV GIS 2Y间隔避雷器接地点3
2.383
22
1#主变铁心接地点1为基准点
110kV GIS 2Y间隔避雷器接地点4
2.382
23
1#主变铁心接地点1为基准点
110kV GIS 2B间隔接地点1
2.712
24
1#主变铁心接地点1为基准点
110kV GIS 2B间隔接地点1
2.332
59
1#主变铁心接地点1为基准点
110kV GIS 7Y间隔接地点6
2.260
60
1#主变铁心接地点1为基准点
110kV GIS 7Y间隔接地点7
2.328
61
1#主变铁心接地点1为基准点
110kV GIS 7Y间隔避雷器接地点1
2.282
62
1#主变铁心接地点1为基准点
110kV GIS 7Y间隔避雷器接地点2
2.312
55
1#主变铁心接地点1为基准点
110kV GIS 7Y间隔接地点2
2.822
56
1#主变铁心接地点1为基准点
110kV GIS 7Y间隔接地点3
2.360
57
1#主变铁心接地点1为基准点
110kV GIS 7Y间隔接地点4
2.628
58
1#主变铁心接地点1为基准点
110kV GIS 7Y间隔接地点5
2.380
91
1#主变铁心接地点1为基准点
110kV GIS 10Y间隔接地点5
2.680
92
1#主变铁心接地点1为基准点
110kV GIS 10Y间隔接地点6
接地导通测试仪操作规程
接地导通测试仪的操作规程1.技术性能2.1开机接好本仪器电源，接地端良好接地，接通电源开关，延时5秒仪器处于待机状态。
2.2预置(1)按动“预置”键至预置接地电阻显示窗口数值闪动，可用“增”或“减”键修改电阻预置值。
(2)按动“预置”键至测试时间显示窗口数值闪动，可用“增”或“减”键修改测试时间预置值。
预置范围1-999秒，超出范围为连续测试，显示“LLL”。
(3)按动“预置”键至报警指示灯闪烁，可用“增”或“减”键确定测试开路时报警声的有无。
规定如下：指示灯闪烁有警声，指示灯熄灭无警声。
(4)按动“预置”键至输出频率指示灯50Hz/ 60Hz闪动，可用“增”或“减”键选择输出频率。
(5)全部测试参数预置完成后，按动“预置”或“停止”键返回待机状态。
2.3校验(1)使仪器处于待机状态，先将测试时间预置为“LLL”。
(2)将测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将测试线的另一端短接。
(3)按动“启动”键，电阻显示窗口数值闪动，若为“0”，表示已校验，若不为“0”，则按动“校验”键约2秒钟至实测值为“0”，按动“停止”键返回待机状态。
2.4测试(1)将两测试线接至仪器的“恒流输出”（黑线）、“测量输入”（红线），再将两测试线的另一端分别接被测物体的接地端和被测物体壳体（金属裸露处）。
(2)按动“启动”键，仪器进入测试状态并自动记忆所有预置参数，输出指示灯亮。
在测试过程中，测试时间显示窗口开始倒记时，接地电阻显示窗口显示被测物体的接地端和被测物体壳体之间的测量电阻值，若小于预置报警电阻值，测试时间到零则仪器发出一声清脆的“嘟”声，说明测试合格。
若大于预置报警电阻值，则仪器发出断续的“嘟-嘟-”报警声，报警指示灯及接地电阻显示窗口数值闪动，说明测试不合格，此时按一下“停止”键可消除报警声，再按一下“停止”键可返回到待机状态。
若测试状态时，测试线开路，则接地电阻显示窗口显示“————”，若开路报警设置为开，则仪器发出断续的“嘟-嘟-”报警声，此时按一下“停止”键可返回到待机状态。
接地引下线导通测试
1、使用仪器前请仔细阅读说明书，按照说明书上正确的接线方法接线。
2、试验时请确认被测设备已断电，并与其它带电设备断开。
3、仪器在使用中必须可靠的接地。
4、更换保险管和配件时，请使用与本仪器相同的型号。
5、仪器不使用时应置于通风、干燥、阴凉、清洁处保存，注意防潮、防腐蚀性的气体。
4、结束语
4.1电力设备接地引下线状态检测应严格执行DL/T596-1996导则规定的内容、方法、周期，才能保证及时掌握设备引下线与接地网连接状态，防止设备失地、运行。
4.2用与相邻设备间类工频（30—70HZ）电阻值在线检测其连接状态在现场较易实现。
5、参考文献
[1]国家电力公司，防止电力生产重大事故的二十五项重点要求2000.9发布
所说的设备失地运行是指接地网和设备接地引下线，在基建施工中的缺陷或运行中的接地装置位于土壤中，因长期受到物理化学等因素的影响而发生腐蚀，使其不能达到设计所需接地线的最小截面或焊接点电阻升高。
电力系统中电厂、大、中型变电站中，每台运行设备都有一个或多个的引下线与接地网相连，要按照导则规定的对每条接地引下线与地网进行导通状态检查，测量其导通电阻值，并记录进行历年比较，以便确定运行状态，决定是否挖开检查，工作量的确很大。因此，需找出较便捷的现场检测方法。
3、现场测量实例
甘肃天水供电局所属110KV七里墩变大修改造5年后对设备接地引下线的运行状态检测，使用电力设备引下线导通电阻测量仪测试数据见表1
表1
变电站设备接地引下线导通电阻（mΩ）
测量序号
1
2
3
4
5
6
7
8
导通电阻
89
430
92
一类防雷建筑物引下线导通测试及整改措施研究
一类防雷建筑物引下线导通测试及整改措施研究◎蔡文君研究目的及现状：防雷装置包括接闪器、引下线和接地装置。
引下线指连接接闪器与接地装置的金属导体。
防雷装置的引下线应满足机械强度、耐腐蚀和热稳定的要求。
在装设方式上，有设专用金属线沿建筑物外墙明敷，有利用建筑物的金属构件（如消防梯等）、金属烟囱、烟囱的金属爬梯等，有利用建筑物内混凝土中的钢筋。
但不管采用何种方式作引下线，均必须满足其热稳定和机械强度的要求，保证强大雷电流通过不熔化。
利用建筑物的金属构件作引下线时，应将金属部件之间连成电气通路，以防产生反击现象，引起火灾。
接地引下线的导通状况直接影响接地电阻的阻值大小，而目前区内外的研究多侧重于电阻的测量方法、防雷工程和检测装置的设计，比如2001年李志江等研究防雷设计中土壤电阻率及其测量方法，2003年李立伟、邹积岩发明了新型双钳口接地电阻在线测量仪，再如2020年付斌等对海上风电机组碳纤维叶片防雷系统的设计及仿真分析，提出了一种金属网结合接闪器的双回路防雷系统，可减少叶片维护次数，提高风机安全可靠性；对于引下线方面的研究侧重于新材料的应用，如李孟在2020年对电力系统中接地引下线材料进行试验与研究，提出了铠装石墨带用作接地引下线的可行性。
而引下线在一类防雷建筑物中的导通情况少有问津，本研究通过对兴安盟一类防雷建筑物的接地引下线的进行导通测试，判断其导通状况，针对导通不良引下线提出建设性意见。
一、导通测试原理及实验方法（一）导通测试原理本实验利用智能型接地电阻测试仪（MS1027）对兴安盟一类防雷场所防雷接地引下线的阻值进行测量，根据检测场所我们选择三极直线法进行检测。
图1为三级法测电阻原理图：图1三级法测电阻原理图“三极”分别是指接地装置测试极E，辅助电压极P、和辅助电流极C，如图1所示。
测量时E、P、C 三极放置在一条直线上且必须垂直于地网。
按照接地电阻的概念，此时，E、P 之间会得到一个接地极对地工频电压U，E、C 之间通过大地形成回路得到回路工频电流I，也即E 点电流。
接地导通电阻测试仪常见接线类型及检测注意事项
品牌与标准化接地导通电阻测试仪常见接线类型及检测注意事项【摘要】本文采用标准电阻器法，以模拟交直流标准电阻器为主要标准器，以实际工作经验介绍几种常见接地导通电阻测试仪接线方法及检测时注意事项，从而提高计量检测的准确性。
【关键词】模拟交直流标准电阻器接地导通电阻测试仪检测【DOI 编码】10.3969/j.issn.1674-4977.2016.12.006接地导通电阻测试仪，是用于测量交流电网供电的电器设备（如家用电器、电动电热器具、医用电业设备及测量、控制和试验室用电气设备等）的可触及金属壳体与该设备引出的安全接地端（线）之间导通电阻的仪器[1]。
它被广泛应用于各类电器、仪器仪表、医用电气设备及照明灯具[2]等生产企业用来检测产品的接地性能。
接地导通电阻测试仪作为重要的电器设备,其计量性能准确性直接影响其设备及场所的安全性。
因此，本文以实际检测工作经验介绍几种常见接地导通电阻测试仪的接线方法及检测时注意事项。
1接地导通电阻测试仪检测方法及其接线方式在平时的检测工作中，发现接地导通电阻测试仪的厂家和型号等不同都会导致连接方式的不同，作为检查设备接地质量的电气设备，其安全性尤为重要。
所以在检测时更要保证接线方式的正确性，否则容易损坏设备。
检测方法是将被检接地导通测试仪的电流输出端和电压采样段分别与标准电阻器的电流端和电压端相接，调节标准器到检定点相应的标称值，当被检检测仪的输出电流稳定后，读取被检测试仪的指示值。
下面是根据被检仪器面板上的示意图总结的几种接线方式，本文采用的模拟交直流标准电阻器为四端钮测量方式。
图中C1、C2—电流P1、P2—电压。
以图①为例，上端钮C1、C2分别连接标准器上对应的电流端，下端钮P1、P2连接标准器上对应的电压端，其他几种同理连接。
有了这样的参考，检定员在检测过程中就会对其如何接线有所了解，避免在检测过程中由于接错线路损坏仪器，影响检测结果。
2检定时注意事项由于JJG 984-2004《接地导通电阻测试仪》规程要求检测中可以选择标准电阻器法、电流电压法、标准电压源法，但是在仲裁检定时应采用标准电阻器法。
接地电阻测试仪的简介 接地电阻测试仪工作原理
接地电阻测试仪的简介接地电阻测试仪工作原理接地电阻测试仪英文简称：GroundResistanceTester。
接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，近年来由于计算机技术的飞速进展，因此接地电阻测试仪也渗透了大量的接地电阻测试仪微处理机技术，其测量功能，内容与精度是一般仪器所不能相比的。
目前先进接地电阻测试仪能充分全部接地测量要求。
运用新式钳口法，无需打桩放线进行在线直接测量。
一台功能强大的地阻测试仪均由微处理器掌控，可自动检测各接口连接情形及地网的干扰电压、干扰频率，并具有数值保持及智能提示等独特功能钳形接地电阻仪是传统接地电阻测量技术的重点突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。
钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅佑襄助电极，安全快速、使用简便。
钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，由于钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
钳形接地电阻仪有长钳口及圆钳口之分。
长钳口特别适合于扁钢接地的场合。
接地电阻测试仪的测量步骤接地电阻测试仪是摒弃了传统的人工手摇发电工作方式，接受先进的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电阻测试仪。
适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。
接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，进年来由于计算机技术的飞速进展，因此接地电阻测试仪也渗透了大量的接地电阻测试仪微处理机技术，其测量功能，内容与精度是一般仪器所不能相比的。
目前先进地电阻测试仪能充分全部接地测量要求。
运用新式钳口法，无需打装桩放线进行在线直接测量。
接地引下线导通电阻测试仪使用说明书
目录安全须知 (1)一.简介 (2)二.技术规格 (3)三.结构 (5)四.操作 (6)1.操作 (6)2.测试 (11)五.电池管理 (13)六.装箱单 (14)安全须知感谢您购买了本公司的接地引下线导通电阻测试仪，为了更好地使用本产品，请一定：——详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行实际测试。
——严格遵守本手册所列出的安全规则及注意事项。
●任何情况下，使用本仪表都应注意安全。
●出于您的安全考虑，请仅使用随设备所附带的导线和配套附件(符合IEC61010-031(2002)标准)。
●使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
机壳或测试线发生断裂而造成金属外露时，请停止使用。
●测试前请先确保被测试品不带电。
●测试过程中，严禁接触被测试品及正在测试的回路。
●确认测试线与仪表及被测物之间已紧密连接。
●仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
●不能触摸输出插孔，以免触电。
●注意本仪表面板及背板的标贴文字及符号。
●请勿将仪表长时间放置在高温潮湿、日光直射的环境下。
●拆卸、维修以及使用本仪表，都必须由有授权资格的人员操作。
●请勿在易燃性场所测试，火花可能引起爆炸。
●仪表必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭。
●仪表长时间放置不使用，请每2个月给电池充电一次。
●仅使用生产商所提供的电源适配器或电池组，它们具有特定安全等级。
●由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由●仪表及手册上的符号是危险标志，使用者必须依照指示进行安全操作。
●安全操作。
本接地引下线导通电阻测试仪又名地网导通电阻测试仪、导通电阻测试仪等。
接地引下线导通电阻测试仪是测量各种电气设备与地网地极间的连接导体的电阻的专用仪表。
电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障，依据电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率不大于1mΩ，准确度不低于1.0级。
接地测试仪操作规程
引言概述：接地测试仪是一种用于检测接地系统的工具，可以确保电气设备和设施的安全可靠性。
操作规程的正确执行对于保持设备的正常功能和安全运行至关重要。
本文将对接地测试仪操作规程进行详细阐述，以帮助操作人员正确使用并避免潜在的安全风险。
正文内容：一、仪器准备和检查1.确保接地测试仪的工作状态良好，无损坏或异常。
2.检查仪器的电源线和接地线是否连接稳固并无破损。
3.校准接地测试仪，并将其置于合适的工作模式。
二、接地电阻测试1.按照设备制造商的指示，将接地测试仪正确地连接到需要测试的接地系统。
2.确保在测试过程中所有的接地连接点都牢固连接。
3.开始测试前，确保测试仪正常工作并呈现合适的测试值范围。
4.将测试仪的测试针插入到接地系统中，并记录测量值。
5.根据测试结果进行判断：若接地电阻达到标准要求，则接地系统安全可靠；若不达标，需要采取措施修复问题。
三、接地电压测试1.了解所要测试的设备或设施的电压范围。
2.准备接地测试仪和相应的测试线缆。
3.将测试线缆连接到接地测试仪，并将另一端连接到设备或设施的接地点。
4.打开接地测试仪，确保其工作正常并呈现合适的电压范围。
5.记录电压测试的结果，并根据测试结果判断接地系统的安全性。
四、接地回路测试1.了解测试范围和测试仪器的要求。
2.准备好接地测试仪和相应的测试线缆。
3.将测试线缆连接到接地测试仪，并将另一端与接地回路相连。
4.打开接地测试仪，并确保其正常工作。
5.进行接地回路测试，并记录测试结果。
根据测试结果评估接地回路的质量和安全性。
五、安全操作要点1.在任何操作之前，必须断开电源并确保设备处于安全状态。
2.注意接地测试仪的电源线和接地线的连接，避免任何松动或破损。
3.在测试过程中，注意保持仪器的稳定性并防止外力干扰。
4.操作人员应遵循仪器制造商提供的操作指南。
5.在操作中发现任何异常情况或故障，应立即停止操作并寻求专业人员的帮助。
总结：接地测试仪操作规程的正确执行是确保接地系统安全可靠性的关键。
接地引下线导通测试细则
接地引下线导通测试细则目录前言 ..................................................................................................................................... 错误!未定义书签。
1 试验条件 (1)1.1环境要求 (1)1.2人员要求 (1)1.3安全要求 (1)1.4仪器要求 (1)2 试验准备 (1)3 试验方法 (2)3.1一般规定 (2)3.2接线原理图 (2)3.3试验步骤 (3)3.4试验验收 (3)4 试验数据分析和处理 (3)5 试验报告 (3)附录 A （规范性附录）接地引下线导通试验报告 (4)接地引下线导通测试细则1 试验条件1.1 环境要求a)不应在雷、雨、雪中或雨、雪后立即进行；b)现场区域满足试验安全距离要求。
1.2 人员要求试验人员需具备如下基本知识与能力：a)熟悉接地引下线导通测试技术的基本原理、分析方法；b)了解接地引下线导通测试仪的的工作原理、技术参数和性能；c)掌握接地引下线导通测试仪的操作方法；d)能正确完成现场各种试验项目的接线、操作及测量；e)具有一定的现场工作经验，熟悉并能严格遵守电力生产和工作现场的相关安全管理规定；f)熟悉各种影响试验结论的因素及消除方法；g)经过上岗培训考试合格。
1.3 安全要求a)应严格执行国家电网公司《电力安全工作规程（变电部分）》的相关要求；b)高压试验工作不得少于两人。
试验负责人应由有经验的人员担任，开始试验前，试验负责人应向全体试验人员详细布置试验中的安全注意事项，交待邻近间隔的带电部位，以及其他安全注意事项；c)应确保操作人员及试验仪器与电力设备的高压部分保持足够的安全距离；d)应在良好的天气下进行，如遇雷、雨、雪、雾不得进行该项工作；e)试验前必须认真检查试验接线，应确保正确无误；f)在进行试验时，要防止误碰误动设备；g)试验现场出现明显异常情况时，应立即停止试验工作，查明异常原因；h)高压试验作业人员在全部试验过程中，应精力集中，随时警戒异常现象发生；i)试验结束时，试验人员应拆除试验接线，并进行现场清理。
变电站设备接地引下线导通测试方法
变电站设备接地引下线导通测试方法一、引言在变电站中，设备接地引下线的导通性能是保证设备正常运行和人身安全的重要因素。
因此，进行设备接地引下线导通测试是非常必要的。
二、测试前的准备工作1. 确保测试仪器的正常工作，包括导通测试仪、接地电阻测试仪等。
2. 检查测试仪器的电源电压是否正常，并确保测试仪器接地良好。
3. 检查变电站设备接地引下线的连接情况，确保接地引下线与设备接地体之间的连接良好。
三、测试步骤1. 准备导通测试仪，将测试仪的探头连接到变电站设备接地引下线的起始端，确保连接牢固。
2. 将测试仪的另一端的探头连接到变电站设备接地体，确保连接良好。
3. 打开导通测试仪的电源，确保仪器处于正常工作状态。
4. 设置导通测试仪的测试参数，包括测试电流和测试时间等。
5. 按下导通测试仪的启动按钮，开始测试。
6. 观察导通测试仪的显示屏，如果显示屏上显示导通状态为“通过”或“导通”，则表示设备接地引下线与设备接地体之间导通正常；如果显示屏上显示导通状态为“不通过”或“不导通”，则表示设备接地引下线与设备接地体之间导通异常。
7. 根据测试结果进行判断和处理，如果导通异常，需要进行故障排除和修复。
四、注意事项1. 在进行设备接地引下线导通测试时，应确保测试仪器的准确性和稳定性。
2. 在测试过程中，应注意测试仪器的显示和报警信息，及时处理异常情况。
3. 在测试过程中，应注意安全防护，避免触电和其他意外事故的发生。
五、测试结果的分析和处理根据测试结果的显示，可以对设备接地引下线的导通性能进行评估和处理。
如果导通正常，则表示设备接地引下线与设备接地体之间的连接良好；如果导通异常，则需要进行故障排除和修复。
六、测试的重要性和意义设备接地引下线导通测试是保证变电站设备正常运行和人身安全的重要手段之一。
通过测试可以发现设备接地引下线导通异常的问题，并及时采取措施进行修复，提高设备的可靠性和安全性。
七、总结本文介绍了变电站设备接地引下线导通测试的步骤和方法。
超实用电力系统接地引下线导通测试报告模板
直流电阻：6.5mQ
3026隔离开关A相一3122
隔离开关C相
直流电阻：8.4mQ
3026隔离开关A相一329
避雷器C相
直流电阻：10・lmQ
3026隔离开关A相一329
避雷器A相
直流电阻：7.6mQ
3026隔离开关A相一358
断路器C相
直流电阻：7.6mQ
3026隔离开关A相一358
断路器A相
避雷器A相
直流电阻：10・3mQ
129避雷器A相一129避雷
器C相
直流电阻：10・8mQ
129避雷器C相一92261隔
离开关A相
直流电阻：10・9mQ
92261隔离开关A相一
92261隔离开关C相
直流电阻：9.5mQ
92261隔离开关C相一
92262隔离开关A相
直流电阻：27・4mQ
92262隔离开关A相一
129隔离开关C相
直流电阻：9.3mQ
129隔离开关C相一129隔
离开关A相
直流电阻：9.2mQ
129隔离开关A相一129电
压互感器A相
直流电阻：8.7mQ
129电压互感器A相一129
电压互感器B相
直流电阻：10・lmQ
129电压互感器B相一129
电压互感器C相
直流电阻：10・lmQ
129电压互感器C相一129
备注：
根据《XXXXXXX》要求，设备接地引下线导通电阻值W50m
Q（注意值）。
•试验人员:XXXXX
断路器C相
直流电阻：11・6mQ
112断路器C相一112断路
器A相
直流电阻：11・3mQ
112断路器A相一112电流
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
故障排除
九、注意事项
电力检测设备
国自电气 1、 使用仪器前请仔细阅读说明书，按照说明书上正确的接线方法接线。 2、 试验时请确认被测设备已断电，并与其它带电设备断开。 3、 仪器在使用中必须可靠的接地。 4、 更换保险管和配件时，请使用与本仪器相同的型号。 5、 仪器不使用时应置于通风、干燥、阴凉、清洁处保存，注意防潮、防腐蚀性 的气体。
电力检测设备
国自电气 (3) 使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响， 同时军品接插件的使用增强了抗振性能。 (4) 操作简单：只需按下测量键即可得到测量结果。测量结果采用 LCD 液晶背光 显示,读数直观,重复性好。 (5) 携带方便：采用便携式设计，体积小、重量轻。面板与机箱成一体结构， 具 有很好的抗震性。
电力检测设备
国自电气
图二 测试原理图 由电流源经“I+、I-两端口（也称 I 型口） ，供给被测电阻 Rx 电流，电流的 大小有电流表 I 读出，Rx 两端的电压降“V+、V-”两端口(也称 V 型口)取出， 由电压表 V 读出。通过对 I、V 的测量，就可以算出被测电阻的阻值。 由上图可看出， 仪器采用的是四端子法测量，因此可消除导线电阻和接触电 阻带来的误差。
十、售后服务
凡购买我公司接地导通测试仪用户均享受以下的售后服务： 1、仪器自售出之日起三个月内，如有质量问题，我公司免费更换新仪器， 但用户不能自行拆机。属用户使用不当（如错插电源、进水、外观机械性损伤） 的情况不在此范围。 2、仪器一年内凡质量问题由我公司免费维修。 3、仪器自售出之日起超过一年时，我公司负责长期维修，适当收取材料费。 4、若仪器出现故障，应请专职维修人员或寄回本公司修理，不得自行拆开 仪表，否则造成的损失我公司不负责任。
国自电气
接地引下线导通测试仪 GOZ-TD-10A
使 用 说 明 书
国自电气有限公司
Goz Electric Co.,Ltd
电力检测设备
国自电气
通用说明书
尊敬的顾客：
感谢您购买国自电气GOZ-TD-10A接地引下线导通测试仪装置。 在您初次使用本仪器前，请您详细地阅读 GOZ-TD-10A 接地引下线导通测试 仪说明书，将可帮助您熟练地使用本仪器。
七、操作方法
1、按图三接线方法接线。
图三 四端子接线图 仪器附带两根测试线， 一根红色 2 米的线在线盘上，在大的叉子接在红色接 线柱 I+，小的叉子接在红色接线柱 U+，一根黑色 2 米的线上大的叉子接在黑色 接线柱 I-，小的叉子接在黑色接线柱 U-。
电力检测设备
国自电气 2．先找出与地网联接合格的引下线作为基准点。 3．使用仪器自配的两根测量线（50 米、5 米）一端插入仪器接线座，带有 测试钳的一端夹到基准点和被测点（其中黑色测试线夹在基准点，红色测试线夹 在各个被测试点上） 。 4．为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。 5．接线检查确认无误后，接入 220V 交流电，合上电源开关，仪器进入开机 状态。按“测量”键后即开始测试，屏幕中间的显示区显示测量的电阻值即为导 通电阻值，单位为 mΩ。
我们的宗旨是不断地改进和完善公司的产品 ， 因此您所使用 的仪器可能与使用说明书有少许的差别 。 如果有改动的话， 我们 会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后 服务部联络，我们定会满足您的要求。
由于输入输出端子、 测试柱等均有可能带电压， 您在插拔测 试线、电源插座时，会产生电火花，小心电击，避免触电危险 ， 注意人身安全！
请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。 使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。 避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。 在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行
检查，切勿继续操作。
请勿在潮湿环境下操作。 请勿在易爆环境中操作。 பைடு நூலகம்持产品表面清洁和干燥。
电力检测设备
国自电气
� 慎重保证
本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年 （包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有 偿终身维修。
� 安全要求
（注意：只有专业的技术人员才可执行维修）
请阅读下列安全注意事项， 以免人身伤害， 并防止本产品或与其相连接的任何其它产品 受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。
电力检测设备
国自电气
五、面板结构
图一 1、电阻显示（mΩ） 4、测量输入 U＋ 7、220V 电源插座 10、电流选择
面板布局图 3、电流输出 I＋ 6、电流输出 I－ 9、复位/测量
2、接地 5、测量输入 U－ 8、电源开关
六、工作原理
GOZ-TD-10A 接地引下线导通测试仪采用电流电压法测试原理，也称四线法 测试技术，原理方框图见图二。
测试结果是否正常请参考下表： 导通电阻值 状态 150mΩ 良好 500mΩ 异常 1Ω 严重异常
6．弹起“测量” 键，设备测试结束，关掉电源，将测试线夹收好，放入附 件包内。
八、故障现象及排除 故障现象
开机后无反应， 液晶屏无 检查有无交流电源 显示 检查电源电缆 检查保险管底座内的保险管是否烧断 测试时电阻值显示明显 检查被测电阻值是否太大 偏大或显示为 1 （超量程） 检查电压输入线是否接在电流输出线的内侧 检查电压输出线有没有接好，被测件接头是否被氧化
四、技术指标
1. 测量范围：10A 1～1999.9mΩ 2. 分 辨 率：0.01mΩ 3. 测试电流：DC 10A 、100A 二个固定电流档位 4. 测量精度：±（0.5%+2d） 5. 测量半径：4 米 6. 显示方式：LCD 背光显示 7. 工作方式： 连续 8. 工作电源：AC220V±10% 50Hz 9. 工作环境：温度- 10℃～40℃ 10. 体积：360×280×260 mm3 11. 重量：5kg（不含附件） 湿度：≤80 %RH 100A 1-199.99 mΩ
◇防止火灾或人身伤害
使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。
当测试导线与带电端子连接时， 请勿随意连接或断开测试导线。 正确地连接和断开。
注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值
和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值 的信息。
十一、随机附件
1、GOZ-TD-10A 接地引下线导通测试仪主 机 2、测试线（包括 2m 红线和 2m 黑线） 3、交流三芯电源线 4、接地线 5、测试线附件箱 6、2A 保险管 7、使用说明书 8、产品保修卡、合格证 1套 1根 1根 1个 2只 1份 1份 1台
电力检测设备
国自电气
电力检测设备
� 安全术语
警告：警告字句指出可能造成人身伤亡的状况或做法。 小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
电力检测设备
国自电气
一、产品概述
接地装置的电气完整性是指接地装置中应该接地各种电气设备之间，接地 装置的各部分及与各设备之间的电气连接性， 即直流电阻值， 也称为电气导通性。 电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。 接 地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接 处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线 与主接地网连接点电阻增大， 从而不能满足电力规程的要求，使设备在运行中存 在不安全隐患，严重时会造成设备失地运行。接地装置的地下接地极及其连接部 分也可能出现锈蚀、甚至断接地引下线导通测试仪裂现象。因此，定期对接地装 置进行电气完整性测试是很有必要的。 电力行业标准 DL/T475-2006《接地装置特性参数测量导则》规定电气导通 性应选用专门的仪器进行测量，仪器分辨率为 0.1mΩ，准确度不低于 1.0 级。 我公司依据此标准研制的 GOZ-TD-10A 接地引下线导通测试仪是一种自动化程度 很高的便携式测试仪, 专门用于接地装置的电气完整性测试， 其各项技术指标均 达到或优于相关标准要求。接地引下线导通测试仪操作简单方便、精度高、测试 速度快，复测性好、读数直观，是符合规程要求的理想的专用仪器，大大方便了 试验项目的开展，提高了工作效率。
二、用途
GOZ-TD-10A 接地引下线导通测试仪适用于适用于电力设备接地引下线与接 地网（或相邻设备）之间导通电阻值的测量，同样适用于低阻值电阻的测量。
三、性能特点
(1) 电源技术：采用最新电源技术，输出 10A 或 100A 电流，能长时间连续工作， 克服了脉冲式电源瞬间电流的弊端，可以有效的击穿触头氧化膜，得到良好 的测试结果。 (2) 抗干扰能力强： 在严重干扰条件下， 液晶屏最后一位数据能稳定在±1 个字范 围内，读数稳定，重复性好。
