鲁DQ-033接地(等电位)导通性联结测试记录

接地（等电位）联结导通性测试记录
鲁DQ-033—
说明
１．检测部位：指检测点的位置，如在Ｘ层、ＸＸ房间或ＸＸ区段与ＸＸ区段：等电位联结端子板与等电位联结范围内，金属管道或金属体等末端之间的区、段。

２．导通测试可用等电位联结测试仪、微欧表或接地电阻测试仪进行导通测试。

并将仪表名称型号填写清楚，测试数据写清。

３．接地电阻测试，指等电位箱处的接地电阻测试值。

应用接地电阻测试仪进行测试，并将接地电阻测试仪的型号标清，测试数据填写清楚。

结论：依据设计和规范要求，根据测试结果，作出测试结论。

WIQA033接地导通电阻测试仪操作指导书

使用工位品保部检测中心仪器规程作业指导书(WI)文件名称接地导通电阻测试仪操作指导书一、用途接地导通电阻测试是评价电器设备保护接地电路的连续性二、适用范围试验电流:5-30A,测量范围:0-600mΩ三、操作说明接地电阻显示窗口预置电流显示窗口预置电阻显示窗口检验键预置键测试条件电源开关增/减键电源开/关①①代表采用四线制测量方式，两黑色端子为测试电流输出端子，两红色端子为电压采样测量（输入）端子。

要求使用25A（50HZ）电流测试，实测接地电阻值不超过0.1Ω（开始测试时有报警声提示）。

1、接通仪器电源开关，约延时5秒，仪器进入待机状态。

2、按恒流换档键选择25A输出测试电流。

3、按预置键，预置电阻显示窗口数值闪动，按增/减键修改预置电阻为0.1Ω。

4、按预置键至测试时间显示窗口数值闪动，按增/减修改预置测试时间。

5、按动预置至报警指示灯闪烁（开路测试时有报警声提示）。

6、搂动预置键至输出频率指示灯闪烁，用增/减键选择50HZ输出频率指示灯。

7、按预置键，仪器返回到待机状态。

8、按照恒流输出接黑线，测量输入接红线的接法将测试线接至仪器的两个端子，再将两条测试线的另一端分别接到被测电器，按启动键，仪器开始测试。

此时，输出指示灯亮，测试时间显示窗口开始倒计时，接地电阻测量显窗口显示被测电器的实测电阻值。

当测试时间到“0”且实测接地导通电阻值小于0.1，则蜂鸣器发出“嘟”的提示声，表示测试合格。

此时按停止键，仪器返回使用工位品保部检测中心仪器规程作业指导书(WI)文件名称接地导通电阻测试仪操作指导书四、注意事项1、为保证测量的准确性，每次开机后应进行校验，2、要使用仪器随机附带的专用测试线。

3、仪器应在技术指标规定的环境中工作。

4、本仪器使用220V±10%。

50HZ±5%的电源，在接通电源之前，应仔细检查是否使用了合适的接线，及电源接线是否与测试电源手插座上标志的相线、零线相同，仪器应可靠接地。

杆塔接地电阻测量作业卡

测量时间
备注
4
按季节系数进行换算。
4、工作分工
工作内容
接受人
派发时间
回收时间
500kV线路杆塔接地电阻测量作业分卡
工作内容：
工作地点：
工作时间：
小组负责人：
1、作业内容及标准
√
序号
作业内容
作业步骤及标准
安全措施
1打开接地引线用来自手拆开与杆塔连接的所有接地引下线的连接螺栓，清除测试引下线端头的锈蚀便与接地摇表连接牢靠。
5.从表盘读数乘以倍率即是电阻值
6.计入季节换算系数,确定实际接地电阻值。
1．熟悉电阻测量仪操作规程
2．接端头时严禁摇手柄；
3．接地测量应在雷季前干燥晴朗季节进行，不得在雷雨天进行
3
恢复接地引下线
恢复接地引下线，将螺栓连接紧固
应戴绝缘手套操作
2、接地电阻测量记录
杆号
接地型号
测量电阻值
土壤性质
天气
测量人
500kV线路杆塔接地电阻测量作业总卡
工作内容：
编号：
工作地点：
工作时间：
工作负责人：
1、准备工作
√
序号
准备工作内容
1
合理安排人员，配齐安全带、安全帽及个人用具等。
2
检查并清点工器具、材料。
3
明确作业内容和技术质量控制要点，进行安全技术交底
2、危险点分析与控制措施
√
序号
危险点分析
控制措施
1
电击
熟悉电阻测量仪操作规程，连接端头时严禁摇手柄
2
雷击触电
接地测量应在雷季前干燥晴朗季节进行，不得在雷雨天进行。接触与地断开的接地线时应使用绝缘手套

接地导通检测标准

接地导通检测标准接地导通检测是指对电气设备和线路的接地系统进行安全性能评估，以确保设备正常运行和人身安全。

以下是关于接地导通检测的相关参考内容：一、接地导通检测的概述：接地导通检测是一种常用的测量方法，用于确认电气设备和线路的接地系统是否符合安全标准。

接地导通检测的目的是确保设备接地良好，避免火灾、触电等意外事故的发生。

二、接地导通检测的原理：接地导通检测是通过测量接地电阻和接地电流来评估接地系统的质量和稳定性。

测量接地电阻可以判断接地系统的导通情况，而测量接地电流可以验证接地系统的承载能力。

三、接地导通检测的仪器和方法：常用的接地导通检测仪器有接地电阻测试仪、接地电流测试仪以及多功能测试仪等。

接地导通检测的方法包括四线法、三线法和二线法等。

其中，四线法最为常用，通过在接地系统中施加电流和测量电压来计算接地电阻。

四、接地导通检测的标准和要求：接地导通检测的标准和要求由国家相关部门制定，例如《电气安全规范》、《建筑电气设计规范》等。

标准常规定了不同设备和线路的接地电阻限值，以及检测的频次和方法等。

五、接地导通检测的步骤：1. 准备工作：确定检测对象、选择合适的仪器、检查连接线路是否正常等。

2. 测量接地电阻：按照使用的检测方法连接测试仪器，并进行相应的测量操作。

记录测得的数据。

3. 测量接地电流：按照使用的检测方法连接测试仪器，并进行相应的测量操作。

记录测得的数据。

4. 数据分析和评估：根据测得的接地电阻和接地电流数据，分析接地系统的质量和稳定性，评估是否符合标准要求。

5. 缺陷处理和复测：如有必要，对检测中发现的问题进行处理，并进行复测以确认问题是否解决。

六、接地导通检测的注意事项：1. 检测过程中需切断对电气设备和线路的供电，确保操作安全。

2. 测量前应检查仪器的状态是否正常，保证测量的准确性。

3. 检测时应注意保护好接地设备，避免损坏或误操作。

4. 检测结果需要根据具体设备和线路的情况进行分析和评估，不能简单对比限值。

供电所低压标准化作业指导卡

标准化作业指导（书）卡
一、现场勘查
编号：
二、作业前的准备：
（一）必备条件
1、工作班成员必须穿戴工作服、绝缘鞋、戴安全帽。

2、分别检查接地引下线有无断股、损伤现象、接头解除是否良好。

3、出发前认真检查车辆安全，注意行车安全。

4、工作班成员精神及身体状况应符合工作条件。

5、召开班前会
（二）工器具及材料准备
1、工器具：安全带：付；低压接地线：组；验电笔：支；脚扣付。

2、所需材料：
（三）危险点分析及安全措施
1、防止误登电杆触电。

2、防止登杆前倒杆伤人。

3、防止高空坠落。

4、防止高空落物伤人。

5、防止验电、装设接地线时人体触电。

6、装设接地线：线路共装设接地线组。

分别在在杆、杆、杆。

7、所有相关人员签字：
（四）作业程序
1、作业准备
2、作业内容：
3、自验收
4、清理场地
（五）工作终结
1、工作负责人项工作班成员宣布工作结束，并告知攻错班成员不准再次登杆作业。

2、拆除接地线：分别拆除杆、杆。

接地线共组。

3、由工作负责人确认接地线已拆除组。

4、召开班后会。

5、工作负责人确认工作全部终结后签字：。

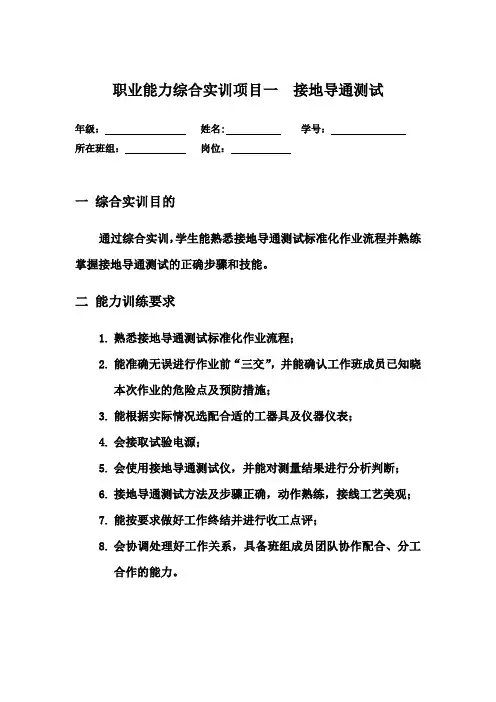

职业能力综合实训指导书(接地导通测试)

职业能力综合实训项目一接地导通测试年级：姓名: 学号：所在班组：岗位：一综合实训目的通过综合实训，学生能熟悉接地导通测试标准化作业流程并熟练掌握接地导通测试的正确步骤和技能。

二能力训练要求1.熟悉接地导通测试标准化作业流程；2.能准确无误进行作业前“三交”，并能确认工作班成员已知晓本次作业的危险点及预防措施；3.能根据实际情况选配合适的工器具及仪器仪表；4.会接取试验电源；5.会使用接地导通测试仪，并能对测量结果进行分析判断；6.接地导通测试方法及步骤正确，动作熟练，接线工艺美观；7.能按要求做好工作终结并进行收工点评；8.会协调处理好工作关系，具备班组成员团队协作配合、分工合作的能力。

三综合实训纪律1.实训期间严格遵守实训现场安全操作制度、工作纪律；2.学生要尊重指导教师的指导和安排，对重大问题事先要向指导人反映，共同协商解决，学生不得擅自处理；3.不得无故缺勤、迟到和早退。

实习期间不准请假，特殊情况要取得实习指导人和学校的同意。

病假要有医院证明。

4.学生在实训期间如违反纪律，由学院按规定进行纪律处分。

四情境描述为确保泉塘220kV技能实训变电站接地引下线与地网的可靠连接，保证站内设备的安全运行，现需对220kV技能实训变电站设备的接地导通情况进行测试。

请你按照国网公司和湖南省电力公司的标准化作业要求，依据DL/T475-2006《接地装置特性参数测量导则》对602断路器接地引下线的导通情况进行测试，并对测试结果进行分析判断。

建议：学生按2-3人一组，构成一个作业小组，小组成员每人应设有一个具体的岗位，按具体的岗位分配工作任务（如：监护人、作业人员等岗位）。

五实施环境和辅助工具1.实施环境：220kV技能实训变电站，编制作业卡等的多媒体教室。

2.辅助工具：电脑、参考书、网络等。

六实训进度安排学时综合实训内容要求备注2 实训安排、安规学习、熟悉实训项目相关资料，进行现场勘查，查阅收集有关验收规范、标准等资料。

【供电所】“标准化作业卡”操作流程范本(WORD档)

基层所“标准化作业卡”操作流程第一步、负责人登陆第二步、编写（双击）作业卡管理——（双击）编写作业概况：——（单击）标准化作业卡主界面右下方“新编”，进入“作业概况”框界面。

——在“主作业”最右方（单击）按钮，待弹出对话框后选择主作业内容。

——（单击）“确定”按钮。

——“工作任务”一栏中详细填写工作地点、工作内容等等。

——“作业类型”中选择单项作业/纵项作业/平行作业。

单项作业：一个班组在一个地点进行一个工作。

纵项作业：一个班组在一个地点进行多项工作。

平行作业：多个班组在不同地点进行多项工作。

——“重复次数”中填写次数——（单击）“填写时间”和“计划工作时间”栏中的三角形按钮选择时间。

——在主界面下方（单击）“保存”，此时系统会自动生成“作业卡编号”、“工作单位”、“填写人”和“工作负责人”。

——（单击）勘察分析框下方“分析作业条件”。

——在第一页和第二页中勾取所勘察的作业条件（第二页在左上角蓝色图标第一页旁）。

——（单击）“确定/返回”按钮。

——（单击）“打印带电勘察单”或（单击）“打印不带电勘察单”。

作业前准备：——（单击）“作业概况”按钮旁的“作业前准备”按钮，进入“作业前准备”框界面。

——（单击）“准备工作安排”框最右边“编辑”按钮进入“准备工作安排”界面。

备工作内容，在“备注”框中填写备注内容，填写完毕后（单击）“保存”按钮，若此时不想增加内容（单击）界面下方的“放弃”按钮。

修改：（单击）在界面上部分列表中所要修改的那一条内容，然后（单击）界面下方的“修改”按钮，就可以对“准备工作安排（红色）”中的内容进行修改了，修改完毕后（单击）“保存”按钮，若不想修改可（单击）“放弃”按钮。

删除：（单击）在界面上部分列表中所要删除的那一条内容，然后（单击）界面下方的“删除”按钮。

“上移”或“下移”：（单击）在界面上部分列表中需要上移（下移）的那一条内容，然后（单击）界面下方的“上移”（“下移”）按钮。

高压试验专业标准化作业工艺工序卡范本(总)

现场标准化作业工序工艺卡范本（试行）(电气试验专业/110kV及以上设备)乐山电业局2009年3月编写：周劲松唐敏杜伟王乃会彭雪江冯阳审核：批准：前言随着乐山电网的发展，我局负责维护的输变电设备种类和数量的增多。

为统一我局电气试验专业现场标准化作业的开展，规范现场标准化作业指导书（卡）的编制格式，提高现场标准化作业指导书（卡）的可运用性和可操作性，全面推进现场标准化作业，促进和保证安全生产的可控、在控、能控，进一步夯实我局的安全生产基础，我局组织生产一线人员，在《四川省电力公司现场标准化作业指导书（卡）范本（试行）》、《乐山电业局现场标准化作业管理办法》的基础上，编制了这套《现场标准化作业指导书（卡）范本》。

本范本是电气试验专业（书、卡分开）的主要作业内容。

根据现场作业的特点，包括作业指导书和工序工艺标准卡两部分，其中工艺工序标准卡分为三类：例性试验、诊断性试验、交接试验。

本册为电气试验专业工序工艺卡，共包括工序工艺卡25个。

本范本第一版为2009年3月，依据《国家电网公司输变电设备状态检修规程规范（内部资料）》的相关要求进行编制。

目录工序工艺卡使用说明................................................................................ .. (3)110kV有载调压三绕组变压器例行试验工序工艺标准卡 (4)220kV有载调压三绕组变压器例行试验工序工艺标准卡 (9)kV油浸式变压器诊断性试验工序工艺标准卡 (14)kV有载调压三绕组变压器交接试验工序工艺标准卡 (20)k V电容式电压互感器例行试验工序工艺标准卡 (28)k V电容式电压互感器诊断性试验工序工艺标准卡 (35)k V电容式电压互感器交接试验工序工艺标准卡 (34)kV GIS例行试验工序工艺标准卡 (37)kV GIS诊断性试验工序工艺标准卡 (40)kV GIS交接试验工序工艺标准卡 (43)kV氧化锌避雷器例行试验工序工艺标准卡 (46)kV氧化锌避雷器诊断试验工序工艺标准卡 (49)k V氧化锌避雷器交接试验工序工艺标准卡 (52)kV SF6开关例行试验工序工艺标准卡 (58)kV油浸式电流互感器例行试验工序工艺标准卡 (62)kV油浸式电流互感器诊断性试验工序工艺标准卡 (65)kV油浸式电流互感器交接试验工序工艺标准卡 (68)kV耦合电容器例行试验工序工艺标准卡 (70)k V耦合电容器诊断性试验工序工艺标准卡 (73)kV耦合电容器交接试验工序工艺标准卡 (76)变电站地网接地装置例行试验工序工艺标准卡 (89)红外热像检测工序工艺标准卡 (82)kV绝缘子例行试验工序工艺标准卡 (84)kV隔离开关诊断性试验工序工艺标准卡 (86)工序工艺卡使用说明1、乐山电业局电气试验专业作业指导书和作业指导卡，为公司电气试验专业班组现场开展标准化作业的依据，其中作业指导书规定了详细的电气试验作业引用标准、仪器设备要求、试验人员资质要求和职责、作业程序、试验结果判断方法和试验注意事项等。

XXX35KV线路接地测试作业指导卡样本

XXX35KV线路接地测试作业指导卡样本
单位：XX供电所编号：各县公司自定
编写人（作业负责人）：审批人：
工作任务：XXX35KV线路接地测试作业
一、作业前准备
1、现场勘察
序号
勘察项目
勘察内容
作业负责人
√
1
作业电气条件
停电范围：
邻近带电具体位置：
2
电压等级
35KV( )
3
作业环境
邻近带电设备 ( )
穿越电力线路 ( )
序号
存在的问题
修改建议
√
1
工作负责人到现场交代安全措施
XX
2
工作负责人带领工作班成员，交代安全措施并在危险点分析及安全措施上签名
3
按照工具、材料及布置图布置现场
确定以下2-4项危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。
工作班人员（签字）：
2、危险点及安全措施
序号
危险点
安全措施
备注
√
1
人员触电
摇测时要相互呼应,确认人员离开后再摇测。。
XX
3
测量
测量接地电阻
单基接地电阻不大于10Ω，并做好记录
XX
5、竣工
序号
竣工内容要求项目
责任人
√
1
工作现场清理及工作班成员撤出现场
XX
2
申请验收，待验收合格后，办理终结手续
XX
三、指导卡执行情况评估
执行情况自评评价人：年月日
序号
存在的问题
修改建议
管理单位评价(主管部门)评价人：年月日
跨越电力线路 ( )
跨越弱电线路 ( )
多回同杆 ( )

电气测量标准化作业指导卡

序号
内容
标准
1
柱上开关、配电变压器和避雷器的接地电阻测量工作
1）可以在线路带电的情况下进行。解开或恢复柱上开关、配电变压器或避雷器的接地引线时，应戴绝缘手套。严禁接触与地断开的接地引下线。2）总容量在100kVA及以上的变压器，接地装置的接地电阻应不大于4欧姆。3）总容量在100kVA以下变压器，接地装置的接地电阻应不大于10欧姆。
4
现场交底
1）组织学习作业指导卡。
2）交待危险点及控制措施。
3）交待其他注意事项。
4）宣布人员分工。
5
开工
工作负责人交待有电部位及安全措施，工作人员在清楚工作任务、危险点、工作流程、现场安全措施等内容后，在危险点分析与控制单上签字，工作负责人宣布开始工作。
6
现场监护
作业过程中认真执行监护制度，监护人必须始终在作业现场，及时纠正作业人员的不安全行为；专责监护人不得从事其他工作。
编号：X所2009-016
电气测量标准化作业指导卡
作业任务：
执行单位：
执行日期：
工作负责人签名：
审核人签名：
XX公司
电气测量作业程序指导卡
序号
内容
标准
√
1
分析危险点
结合现场勘察情况分析危险点。
2
核对作业地段
工作负责人到达工作现场核对设备名称是否与工作任务相符。
3
落实现场安全措施
根据危险点控制要求落实现场安全措施。
2
10kV线路、配电变压器等绝缘电阻测量
1）应选用2500V兆欧表。
2）验明线路、设备确无电压并将三相分别接地和三相短路放电后方可测量。
3）确认线路、设备上无人时，开始进行测量。摇动手柄，转速从低速慢慢增高到120r/min左右，并维持5min后读数，该数即为对地绝缘电阻。

电力设备接地引下线导通测试现场标准化作业卡

变电站接地网接地电阻异频测量现场标准化作业卡
作业任务
设备名称及编号
作业卡编号
作业班组
工作（小组）负责人
审核人
准备工作
1、技术资料
2、缺陷清理
3、试验仪器及工器具
4、备品备件
5、工作许可手续
执行（√）
序号
危险点分析
控制危险点措施
签名
1
作业人员进入作业现场不戴安全帽，不穿绝缘鞋可能会发生人身伤害事故；
进入试验现场，试验人员必须戴安全帽，穿绝缘鞋；
2
作业人员进入作业现场可能会发生带电设备保持距离不够情况，造成人身触电；
开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项；
3
辅助电极无专人看守,可能造成人畜触电；
几人同时进行工作，若呼应困难时，应设专人指挥，并明确指挥方式；
4
试验设备接地不好，可能会对试验人员造成伤害；不正确使用试验设备，可能损坏试验及被试设备。
试验装置的金属外壳应可靠接地，试验电源应使用有明显断开点的双极刀闸；试验过程应有人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生。当出现异常情况时，应立即停止试验，查明原因后，方可继续试验。
作业开始时间：年月日时分
作业结束时间：年月日时分
执行（√）
作业人员
序号
现场作业内容
作业记录
备注
1
了解地网最大对角线D,勘测周围地形
2
布置电流测量辅助线,埋设电流辅助极
3
布置电压测量辅助线,埋设电压辅助极4ຫໍສະໝຸດ 站内试验接线并进行接地电阻测量
现场措施恢复、清理情况及签名
作业结论
验收意见、签名

标准化作业指导书范本

附件供电公司农电典型标准化作业指导卡范本二〇〇八年十月目录110kV变电站作业类：110kV变电站日常巡视作业指导卡 (5)110kV变电站特殊巡视作业指导卡 (15)110kV主变高压试验作业指导卡 (26)110kV开关大修作业指导卡 (32)110kV开关安装作业指导卡 (39)110kV主变大修作业指导卡 (46)110kV电流互感器安装作业指导卡 (53)110kV变电站接地电阻试验作业指导卡 (59)110kV变电站主变保护校验作业指导卡（微机） (63)110kV变电站主变保护校验作业指导卡（继电器） (70)110kV变电站站用交直流电源检修作业指导卡 (76)110kV变电站站用蓄电池充放电作业指导卡 (80)110kV变电站清扫作业指导卡 (84)110KV输电线路作业类：110KV线路日常巡视作业指导卡 (93)110KV线路特殊巡视作业指导卡 (100)110KV停电更换绝缘子作业指导卡 (105)110KV电杆组立作业指导卡 (110)110KV铁塔组立作业指导卡 (115)110KV线路检修作业指导卡 (121)110KV线路避雷器安装作业指导卡 (128)110KV 输电线路砍伐树木作业指导卡 (133)110KV 输电线路交叉跨越测量作业指导卡 (137)110KV输电线路杆塔接地电阻测试作业指导卡 (141)110KV电力电缆敷设（更换）作业指导卡 (145)110KV电力电缆试验、核相作业指导卡 (151)110KV线路清扫作业指导卡 (156)35KV变电站作业类：35kv变电站日常巡视作业指导卡 (164)35kv变电站特殊巡视作业指导卡 (174)35kv主变高压试验作业指导卡 (185)35kv开关大修作业指导卡 (191)35kv开关安装作业指导卡 (198)35kv主变大修作业指导卡 (205)35kv电流互感器安装作业指导卡 (212)35kv站用变压器的安装作业指导卡 (218)35kv变电站接地电阻试验作业指导卡 (224)35kv变电站主变保护校验作业指导卡（微机） (228)35kv变电站主变保护校验作业指导卡（继电器） (235)35kv变电站站用交直流电源检修作业指导卡 (241)35kv变电站站用蓄电池充放电作业指导卡 (245)35kv变电站清扫作业指导卡 (249)35KV输电线路作业类：35KV线路日常巡视作业指导卡 (258)35KV线路特殊巡视作业指导卡 (265)35kv停电更换绝缘子作业指导卡 (270)35kv电杆组立作业指导卡 (275)35kv铁塔组立作业指导卡 (280)35kv线路检修作业指导卡 (286)35kv线路避雷器安装作业指导卡 (293)35kv 输电线路砍伐树木作业指导卡 (298)35kv 输电线路交叉跨越测量作业指导卡 (302)35kv输电线路杆塔接地电阻测试作业指导卡 (306)35KV电力电缆敷设（更换）作业指导卡 (310)35KV电力电缆试验、核相作业指导卡 (316)35kv线路清扫作业指导卡 (321)10kv线路作业类：10KV线路导线架设作业指导卡 (329)10KV线路配变、JP柜安装作业指导卡 (336)10KV线路电缆敷设（更换）作业指导卡 (341)10KV线路撤、立水泥杆作业指导卡 (348)10KV线路更换导线作业指导卡 (354)10KV线路更换开关作业指导卡 (360)10KV线路组立钢杆作业指导卡 (366)10KV线路无功补偿装置安装作业指导卡 (372)10KV线路检修作业指导卡 (378)10KV线路更换计量装置作业指导卡 (384)10kv 线路巡视作业指导卡 (390)低压作业类：低压线路放、撤导线作业指导卡 (396)低压接户线、表箱安装作业指导卡 (402)低压电流户感器和电能表更换作业指导卡 (408)低压线路架设作业指导卡 (413)低压剩余电流动作保护器更换作业指导卡 (422)低压台区改造作业指导卡 (426)低压电器巡视作业指导卡 (432)低压电器更换作业指导卡 (436)110kV变电站日常巡视作业指导卡单位：编号：编写人（作业负责人）：审批人：工作任务：一、作业前准备1、人员分工材料领用审核：确认“作业前准备”1-4项已完成，工作负责人（签字）：二、作业程序及危险点控制措施计划工作时间：年月日时分至月日时分.工作班人员（签字）：2、危险点及安全措施.3、现场补充的安全措施4、关键作业步骤....5、竣工三、巡视记录卡（见附件）附件：变电站巡视记录卡巡视时间：年月日时分至时分天气：室外温度℃1、巡视内容：主变及站变110kV变电站特殊巡视作业指导卡单位：编号：编写人（作业负责人）：审批人：工作任务：一、作业前准备1、特殊巡视（凡以下情况均应进行特殊巡视）工器具领用审核：材料领用审核：确认“作业前准备”1-4项已完成，工作负责人（签字）：二、作业程序及危险点控制措施计划工作时间：年月日时分至月日时分确定以下2-4项：危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。

配网设备接地电阻测试作业卡

2
机动车辆伤害
在集镇等来往人员密集地区作业时，应设安全围栏、交通警示牌
5. 作业分工
√
序号
作业内容
姓名
备注
1
工作负责人
2
测量人
(二) 作业程序
√
序号
作业内容
步骤及要求
安全措施及注意事项
1
做临时接地
制作临时接地装置，将接地引下线接到临时接地装置后，再拆除原接地连接
(1) 带电测试，解开引下线时，应戴绝缘手套；
(2)临时接地体不小于原接体的截面
2
仪器接线
把接地棒与仪表的C2接线端连接，在距接地体为20m处插入点位探针P′，在距接地体为40m处插入电流探针C′，并使接地体、P′和C′在一条直线上。将探针P′和C′与仪器相应端子用测试导线连接，电流和电压极的引线之间保持1m以上的距离，并检查接触良好。测试接线方向不应与接地体同向
(2)“一查”主要内容：人员健康、精神状况、安全工器具是否完备等
2. 人员要求
√
序号
内容
备注
1
精神状态良好
2
具备必要的电气知识，了解测试仪器性能、测试方法及正确接线
3
进入工作现场，穿合格工作服、绝缘鞋，戴好安全帽
4
工作中互相关心作业安全，及时纠正违反《安规》的行为
3. 作业工器具准备
√
序号
(4) 用“测量标度盘”的读数乘以“倍率标度”的倍数，即为所测的接地电阻值
则应该采用表中较大值：
埋深
(m)
季节系数
水平接地体
2~3m的垂直接地体
0.5
1.4~1.8
1.2~1.4
0.8~1.0

架空输电线路杆塔测量接地电阻标准化作业指导卡

kv一检修准备阶段序号准备工作内容作业内容收资杆塔接地施工图历史测量记录等危险点分析预控施工作业票中安全措施及危险源点预控到位工器具电源材料检查准备准备工作服安全帽工作鞋绝缘胶鞋或套鞋携带并使用绝缘手套和接地电阻测量仪及配套附件工作手套工具包手锤钢丝钳锉刀钢锯钢锯条黄油铁锹钳子活络扳手等有关工具
架空输电线路杆塔测量接地电阻标准化作业指导卡
作业范围：kV线杆作业时间：年月日

√
1
作业内容收资
杆塔接地施工图，历史测量记录等
2
危险点分析、预控
施工作业票中安全措施及危险源点预控到位
3
工器具、电源、材料检查、准备
准备工作服、安全帽、工作鞋（绝缘胶鞋或套鞋）、携带并使用绝缘手套和接地电阻测量仪（及配套附件）、工作手套、工具包、手锤、钢丝钳、锉刀、钢锯、钢锯条、黄油、铁锹、钳子、活络扳手等有关工具。
4
使用测量仪（摇表）测量杆塔接地电阻值
先将和杆塔连接的接地极完全脱开连接，如一基杆塔有两个及以上接地极时，则应对每个接地极分别测量。
★5
恢复接地装置的连接
为避免接触电阻偏大，在恢复连接时应清除连接处接触面的附着物，确保接触可靠。
6
记录
对不能立即消除的接地装置缺陷和接地电阻不合格的杆塔做好记录，并在雷季前及时改善，经复测合格后再做好记录。
二、检修实施阶段
序号
内容
注意事项
√
1
现场开工会
工作负责人到工作现场后仔细核对现场杆塔编号，防止测量错误，并召开现场开工会。
★2
断开接地装置的连接
严禁身体任何部位接触与接地极断开的接地引下线，防止测量作业中发生触电。断开和恢复35kV线路接地连接时应戴绝缘手套。
3

标准化作业指导卡

2
3
宣读工作票，交待有电部位及安全措施，宣读本卡所列危险点，提问无误后，作业人员在工作票上签名确认。
2、关键作业步骤及安全措施 √ 序号 1 2 工作内容现场作业准备交叉跨越及障碍物关键作业步骤危险点 1.1检查施工用工器具、材料是否合格。 1.1作业前详细调查现场情况。安全措施责任人
二、作业程序及危险点控制措施
计划工作时间 1、开工 √ 序号 1 开工内容项目工作负责人得到全部工作许可人许可后，并在工作票上签名或记录。按工作票所列操作项目，进行停电、验电、装设接地线。按工作票所列要求，断开有可能返回低压电源的开关、刀闸。对高、低压验明确无电压后装设接地线责任人年月装作业
3.1起吊检查 3.1清理工作现场，工作结束。
4 3、竣工 √ 序号 1 2 3 4 5
现场作业结束
竣工内容要求项目进行验收检查，确认无问题后，清理工作现场。确认无遗留物件，作业人员撤离作业主体。拆除接地线。经检查无问题，工作负责人向工作许可人办理终结手续。恢复送电。工作责任人填写记录，电话汇报工作结束，全体工作人员撤离工作现场。工作负责人组织全体作业人员开班后会，进行总结、整理资料并归档。
责任人
三、指导卡执行情况评估
执行情况自评序号 1 2 3 管理单位评价序号 1 2 3 存在的问题修改意见存在的问题修改意见

35～220KV输电线路杆塔接地电阻测试作业质量控制卡

5）接地电阻的详细测量方法，可以参阅『电力设备接地设计技术规程』附录6.用其他仪器按产品说明操作。
6）测量过程中，要避免触击兆欧表接线头，防止电击。
7）表在使用前，需要经过动态、静态调零，合格后方可使用。
8）注意结合本地区土壤电阻率。
作业程序
作业质量要求
检查结果
3.数值测量
9）杆塔接地电阻测试，每五年一次，发电厂、变电所进出口段（？齐？????每两年一次
3.数值测量
1）将兆欧表的端钮？极与接地体连接好，调整档位，测量得到读数，小组负责人做好记录，再进行下个测试值到全部测完（每基杆塔断开点要逐个进行测量）。
2）测试时将兆欧表倍率标度置于最大倍数，慢慢转动发电机的摇把，同时旋转测量标度盘，使检流计指针位于中心线夹，当检流计指针接近平衡时，加快发电机摇把的转
工作前准备核对无误后开始工作2?断开接地体小组负责人分配工作一人将接地体与避雷线断开每杆塔接地体与避雷线必须全部断开另一人沿垂直线路方向依直线布置电压极
35
作业地点；
作业程序
作业质量要求
检查结果
1.工作前准备
1）小组负责人准备所需工器具。
2）小组到工作地点，小组负责人亲自核对线路名称及杆号，核对无误后开始工作
速，使其达到？?????????以上，并调整测量标度盘，使指针指于中心线上，如测量标度盘的读数小于1，应将倍率
转钮转置于较小的倍率，再重新调整测量标度盘。
3）将测量标度盘的读数乘以倍率标度的倍数就是被测接地体的接地电阻值。
4）表线与接地体连接要牢固、可靠、光滑，连接前应将接地体表面用砂布、锉子进行除锈，打磨光滑后与表线连接，进行准确测试，一般接工作，一人将接地体与避雷线断开（每基杆塔接地体与避雷线必须全部断开），另一人沿垂直线路方向依直线布置电压极？?及电流极？初电压探针在距接地体放射长度的2.5倍处砸入地下，用导线分别将？?？？?连接在仪表相应的端钮？？？端上，将仪表的两个？极短接。

接地导通测试标准化作业卡

√
序号
名称
单位
数量
备注（要求等）
√
序号
名称
单位
数量
备注（要求等）
1
接地导通仪器
台
导通仪内所含测试线：黑/红色测试夹子各一个、透密地线一根、电源线一根、夹子一个
5
温湿度计
个
有检定合格证
2
配套线盘
个
6
常用工具
套
3
电源盘
个
7
万用表
块
4
对讲机
台
8
接地导通记录表
本
需提供上次数据
2.工序质量控制卡
工序执行情况
序号
（5）恢复测试点，螺帽应紧固。
加压前应大声呼唱，确认测试点及基准点处无人工作后，方能加压，试验电压伤人。
4.2
数据分析
与历史数据综合比较，应无异常，若有异常应进行复测。状态良好的设备测试值应在50mΩ以下，50-200mΩ的应重点关注其变化，200mΩ-1Ω的设备连接不佳，应尽快检查处理。4.3Fra bibliotek仪器拆线
设备测试结束，关闭试验仪器电源，断开漏电保安器、电源盘刀闸、拔出插头。拆除仪器接线。
5
拆除试验电源
5.1
断开电源
断开检修电源箱漏电保安器、电源快分开关；
5.2
收线
用万用表确认无电压后，拆除电源接线，并收线，严禁导线拖地，防止磨损。
6
自验收
现场无遗留物，所有测试点均已恢复。
7
通知监控中心
由于时分，通知监控中心。
编号：X变201307001
接地导通测试标准化维护作业卡
1.班组作业控制卡
1.1基本信息：
编写：审核：批准：

接地电阻测试作业卡

3
作业文件归档
工作票、检修报表检查并归档
3.2作业评价
评价情况：经检查，本作业卡：□合格/□不合格，存在
问题，已向指出。
检查人：年月日
33
仪器接线
1.把接地棒与仪表的“C2”接线端连接。
2.确定被测接地电阻E’，并使电位探测针P’和电流探测针C’与接地电极E’彼此直线距离为20m，且使电位探针P’插于接地电极E’和电流探测针C’之间。
3.用导线将E’、P’和C’与仪表相应的端钮连接。
1.测试接线方向不应与接地体同向。
4
测量接地电阻
4.记录测试结果。
1.当测量某电气设备接地保护的接地电阻时，一定要将被保护的电气设备断开。
2.测量时，如发现指针摆动不稳定，可能是引线接触不良，应停止摇测检查接线及探针的接触后再测量。
5
恢复接地引下线
1.恢复原接地引线连接后，再拆除临时接地装置。
1.恢复接地引线时，应戴绝缘手套。
2.严禁直接接触与地断开的接地线。
√
序号
危险点
安全措施
1
测量接地电阻时触电伤害
1.测量接地电阻时，应与邻近带电体保持足够的安全距离；在收、放测量引线时，远离带电设备；跨越障碍物时，不得随意抛掷测量引线。
2.1.2安全措施确认
我已知晓上述工作内容、地点、计划时间、人员分工、危险因素及防范措施，精神状态良好，确认签字：
2.2关键工序步骤要求及安全措施
编号：FZJ-PDJXZY-003
配电现场作业指导卡
作业名称：工作票号：
作业性质：配电检修作业作业班组：作业负责人：
计划工作时间：年月日时分至年月日时分
编制：审核：批准：
1、作业前
1.1作业前准备
