施工电梯防护脚手架施工方案
施工电梯防护脚手架施工方案
一、编制依据1、西安*****新建16号高层住宅楼工程施工图纸2、《建筑施工手册》3、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001)4、《建筑施工安全检查标准》(JGJ59-99)二、工程概况本工程由×××开发建设,工程地点位于西安市南郊,友谊东路南侧.本工程为地下一层,地上二十七层,为纯剪力墙结构。
施工电梯即搭设在主楼楼北侧东西两端阳台位置,施工电梯与主体之间搭设防护脚手架、卸料平台.三、材料要求1、钢管脚手架采用外径48mm、壁厚3。
5mm钢管,钢管外表面锈蚀深度不大于0。
5mm,钢管上严禁打孔。
2、扣件使用前应进行质量检查,发现有裂缝、变形的严禁使用。
滑丝的螺栓必须更换,并应进行防锈处理。
3、底座采用50mm厚木板铺设,木板上设钢板底座。
4、脚手板采用木脚手板,宽度不小于200mm,厚度不小于50mm,两端用直径4 mm 的镀锌铁丝箍两道。
腐朽的脚手板不得使用。
5、密目网和安全平网应符合国家验收规范的要求,并经现场试验合格。
四、基础设置落地脚手架基础设置在混凝土垫层上,立杆下铺50mm厚木脚手板并放置150×150mm钢板底座。
五、脚手架搭设防护脚手架为三排落地钢管脚手架,总高79。
24m,脚手架42。
45m以下为双立杆,42。
45m—79.24m改为单立杆。
脚手架立杆纵距(l a)为0。
9m、1。
5m、0。
9m、1。
5m、0。
9m(计算取1。
5m),立杆横距(l b)为0。
9m,横杆步距(h)为1.2m,内立杆距建筑物外墙皮0.3m,采用单杆剪刀撑(如附图所示)。
1、脚手架必须设置纵横向扫地杆。
纵向扫地杆应采用直角扣件固定在距底座上皮150mm处的立杆上。
横向扫地杆也采用直角扣件固定在紧靠纵向扫地杆下方的立杆上.2、每根立杆底部应设置50mm厚垫板.内立杆距建筑物外墙皮0.3m,采用单杆剪刀撑.立杆必须用连墙件与建筑物可靠连接。
电梯井脚手架施工方案(3篇)
第1篇本项目为某住宅小区电梯井脚手架施工,位于XX市XX区XX路XX号。
工程总建筑面积为XX万平方米,共计XX栋住宅楼。
本次施工范围为电梯井脚手架,施工工期为XX天。
二、施工方案1. 施工准备(1)组织施工队伍:成立专门的施工队伍,配备项目经理、技术负责人、施工员、安全员等管理人员。
(2)技术交底:对施工人员进行技术交底,明确施工工艺、质量要求、安全措施等。
(3)材料准备:根据施工图纸和施工方案,提前准备好所需的脚手架材料、连接件、安全防护用品等。
(4)设备准备:检查施工设备,确保其完好、安全,并按照规定进行维护保养。
2. 施工工艺(1)脚手架搭设1)基础处理:清除电梯井底部杂物,平整基础,确保基础坚实、平整。
2)立杆搭设:按照施工图纸和规范要求,将立杆插入基础,调整至水平,并用水平尺进行校正。
3)横杆搭设:在立杆上方安装横杆,横杆间距应符合设计要求,并用紧固件连接牢固。
4)斜杆搭设:在立杆上方安装斜杆,斜杆角度应符合设计要求,并用紧固件连接牢固。
5)剪刀撑搭设:在立杆两侧安装剪刀撑,剪刀撑间距应符合设计要求,并用紧固件连接牢固。
6)连墙件搭设:在立杆上方安装连墙件,连墙件间距应符合设计要求,并用紧固件连接牢固。
(2)脚手架拆除1)拆除连墙件:先拆除连墙件,再拆除剪刀撑。
2)拆除斜杆:在拆除剪刀撑后,拆除斜杆。
3)拆除横杆:在拆除斜杆后,拆除横杆。
4)拆除立杆:在拆除横杆后,拆除立杆。
5)基础处理:清除残留的脚手架材料,平整基础。
3. 质量控制(1)材料检验:对脚手架材料、连接件、安全防护用品等进行检验,确保符合设计要求和规范。
(2)施工过程检验:对施工过程中的脚手架搭设、拆除、加固、拆除等环节进行检验,确保符合设计要求和规范。
(3)质量验收:在脚手架施工完成后,进行质量验收,确保脚手架结构稳定、安全可靠。
4. 安全措施(1)人员培训:对施工人员进行安全培训,提高安全意识。
(2)安全防护:在施工过程中,佩戴安全帽、安全带等防护用品,确保施工人员安全。
电梯井道脚手架施工方案
附加电梯井道防护措施一、电梯井道脚手架方案选择1、电梯井道的脚手架一律落地并用钢管、扣件搭设,立杆与横杆均用直角扣件连接,扣件紧固力矩应达到45~55N.m。
2、立杆距电梯井道结构墙面0.3m,立杆横距、纵距不大于1。
5m,步距为1.5m。
每低于楼层面100mm处架搭一排横杆,横向间距为350mm,满铺木脚手板,木脚手板一律用铅丝与钢管四点绑扎牢固.3、电梯井道内的防护设施,必须由总包单位安全员、责任工程师每天进行检查、保养,发现隐患及时消除。
二、脚手架材料选择l、钢管落地脚手架,选用外径48mm,壁厚3.50mm,钢材强度等级Q235-A,钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证,方可在施工中使用.2、本工程钢管脚手架的搭设使用可锻铸造扣件,应符合GB15831-2006《钢管脚手架扣件》的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴合面应平整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm.钢管螺栓拧紧力矩达70N。
m时不得破坏。
脚手板、脚手片采用符合有关要求。
3、安全网采用密目式安全网,网目应满足规范DG/JJ08—2002-2006第4。
3。
1条≥2000目/100cm2的要求,做耐贯穿试验不穿透,颜色应满足环境效果要求,选用绿色。
要求阻燃,使用的安全网必须有产品生产许可证和质量合格证,以及由上海建筑安全监督管理部门发放的准用证,同时符合GB16909-1997《密目式安全网》的要求。
4、连墙件采用钢管,其材质应符合现行国家标准《碳素钢结构》(GB/T 700)中Q235A钢的要求。
三、脚手架搭设流程及要求3。
1电梯井道落地脚手架脚手架搭设的工艺流程为:井道内地基整平→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(搁栅)→铺脚手板→连墙件→扎防护栏杆→剪刀撑→扎安全网。
施工电梯防护脚手架施工方案
施工电梯防护脚手架施工方案随着城市建设的不断推进,建筑工地上的施工电梯也成为必不可少的设备。
为了确保施工电梯的安全性,必须配备防护脚手架。
本文旨在提出施工电梯防护脚手架的施工方案,以确保工地工作人员和设备的安全。
一、材料准备在施工电梯周围搭建防护脚手架,需要准备以下材料:钢管、扣件、横梁、立柱等。
这些材料需经过严格检验,确保质量符合国家标准,才能用于搭建脚手架。
二、搭建方案1. 确定搭建位置在施工电梯周围确定搭建防护脚手架的位置,需要与现场负责人进行沟通确认。
搭建位置要考虑施工电梯的运行轨迹,确保不会影响电梯的正常使用。
2. 搭建步骤(1)搭建主体结构:首先确定脚手架的高度和长度,搭建主体结构,包括立柱和横梁,确保结构稳固。
(2)安装扶手和脚踏板:在搭建好的主体结构上安装扶手和脚踏板,确保工人在上下脚手架时有支撑和平稳的踏步。
(3)固定脚手架:使用扣件将搭建好的脚手架固定在地面或建筑物上,确保脚手架不会晃动或倾斜。
三、安全措施1. 安全防护设施:在脚手架的四周设置安全防护设施,如警示标识、安全网等,提醒工人注意安全。
2. 工人培训:所有使用脚手架的工人需要接受安全培训,了解脚手架的搭建和使用方法,保证安全操作。
3. 定期检查:定期对施工电梯防护脚手架进行检查,发现问题及时处理,确保脚手架的稳固和安全性。
4. 保持整洁:保持脚手架周围环境整洁,避免杂物堆积影响工作人员的视线和行动。
通过以上施工电梯防护脚手架的施工方案,可以有效确保施工现场的安全,保障工人和设备的安全。
施工单位和相关管理人员应严格按照方案要求执行,做好监督和检查工作,共同维护建筑工地的安全生产环境。
施工电梯脚手架施工方案
“水语华庭”危旧房拆迁安置房二期第二标段(2、3、4、6、7 号楼主体和部分地下车库、商业公建工程)施工电梯防护专项方案编制:审核:审批:银广厦集团有限公司二零一五年一月目录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2四、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3五、构造要求及技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4六、防护脚手架搭设及拆除施工工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5七、质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6八、安全施工技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6九、文明施工要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7施工电梯防护专项方案一.编制依据1.水语华庭二期二标段施工图纸2.主要规范、规程《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工安全检查标准》JGJ59-2011《建筑施工脚手架实用手册》(中国建筑工业出版社)3.“水语华庭二期二标段”施工组织设计二. 工程概况本工程为重庆江北区水语华庭二期工程二标段工程,建设单位为重庆鸿程房地产发展公司,设计单位为重庆市建工设计研究院,监理单位为重庆兴隆工程监理有限公司,勘察单位为四川蜀西地质工程勘测院,质量监督单位为江北区质量监督站。
工程位于江北区唐家沱栋梁二路西侧与海尔路交汇处,总建筑面积约 101000 平米,由 5 栋高层、 A 区商业门店和 A 区车库组成。
其中 2# 楼住宅地上 32 层, 3# 楼 32 层, 4#楼 32 层, 6#楼地上 32 层, 7#楼地上 32 层、 A 区商业门店地上 2 层和 A 区车库 1 层。
均为框架 - 剪力墙结构。
2、3、 4、 6、7 号楼均为地上32 层,拟主体结构施工至20 层左右开始安装施工电梯,进入砖砌体施工插入。
(完整版)外防护脚手架施工方案
(完整版)外防护脚手架施工方案一、工程概况本项目为外防护脚手架施工,位于某市区核心地段,建筑高度为100米,共30层,建筑面积约为30000平方米。
工程主要包括高层住宅、商业裙楼及地下室。
本工程外防护脚手架施工范围包括建筑物的四周及立面,脚手架搭设高度为建筑物的实际高度加上5米,以确保施工安全。
二、施工准备工作及主要材料需用量计划(一)、技术准备工作1. 施工前组织技术人员学习相关规范和标准,熟悉施工图纸,了解工程特点及施工要求。
2. 编制外防护脚手架施工方案,明确施工工艺、施工方法、施工顺序、施工要求及质量标准。
3. 制定外防护脚手架搭设、拆除及验收规范,确保施工安全、质量。
4. 组织技术交底,对施工人员进行安全技术培训,确保施工人员掌握施工技能和安全知识。
(二)、物资准备工作1. 根据施工图纸和施工方案,计算主要材料需用量,包括钢管、扣件、脚手板、安全网等。
2. 提前采购合格的材料,确保材料质量符合国家标准。
3. 对进场材料进行验收,检查合格证、质保书等相关资料,并对材料进行抽检。
4. 储备足够的施工设备,如塔吊、施工电梯等,以满足施工需求。
5. 准备施工所需的工具、仪器和设备,确保施工过程中正常使用。
6. 按照施工进度计划,合理安排材料、设备和人员进场,确保施工顺利进行。
三、一般规定1. 本施工方案依据《建筑施工安全生产管理规定》、《建筑施工脚手架安全技术规范》等相关法律法规和标准制定,所有施工人员必须严格遵守。
2. 施工前必须对脚手架施工方案进行审批,并获得建设、监理及施工单位的同意。
施工过程中应严格按照审批后的方案执行。
3. 脚手架的搭设、使用、拆除必须由具有相应资质的专业队伍进行,施工人员应具备相应的专业技能和操作资质。
4. 脚手架搭设前,必须对施工场地进行清理,确保基础平整、坚实,满足脚手架搭设要求。
5. 脚手架搭设过程中,应定期进行检查,发现问题及时整改,确保脚手架结构安全可靠。
施工电梯外防护脚手架搭设方案
施工电梯外防护脚手架搭设方案本文介绍了33#、34#楼施工电梯外防护专项施工方案。
方案的编制依据包括施工现场平面布置图、建筑施工手册、建筑施工安全技术规范和建筑施工安全检查标准。
本工程为高层住宅,建筑面积为.7平方米,施工到8层结构后开始搭设施工电梯,施工电梯部位搭设防护脚手架。
材料要求包括钢管脚手架、扣件、底座、脚手板和密目网。
基础设置在地下车库顶板上,脚手架为双排落地钢管脚手架,总高度为98.97m,采用双立杆搭设,立杆纵距为1.5m、0.9m、1.5m(计算取1.5m),横杆步距为1.5m,立杆距建筑物外墙皮为1.8m。
1.立杆的垂直偏差不得超过100mm,同一排大横杆的水平偏差应不大于20mm,纵距偏差不大于50mm。
2.脚手架拆除前,工长应进行安全技术交底。
拆除作业必须由上而下逐层进行,严禁上下同时作业。
连墙件必须随脚手架逐层拆除,分段拆除高差不大于2步。
当拆至最后一根长立杆的高度时,应先搭设临时抛撑后再拆除连墙件。
拆下的扣件和配件要及时运至地面并按品种、规格随时码放。
拆除时地面设监护人,严禁无关人员进入危险区。
3.脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》(GB5036)考核合格的专业架子工。
上岗人员应定期体检,合格者方可上岗。
搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
脚手架的构配件质量与搭设质量,应按规范要求进行检查验收,合格后方准使用。
在脚手架使用期间,严禁拆除主节点处的纵、横向水平杆,纵、横向扫地杆和连墙件。
在脚手架上进行电、气焊作业时,必须有防火措施和专人看守。
脚手架接地、避雷措施应按《施工现场临时用电安全技术规范》(46)的有关规定执行。
搭拆脚手架时,地面应设围栏和警戒标志,并派专人看守,严禁非操作人员入内。
临电线路不得挂在脚手架上。
4.本扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(130-2011)、《建筑地基基础设计规范》(GB -2011)、《建筑结构荷载规范》(GB -2001)、《钢结构设计规范》(GB -2011)等编制。
电梯井脚手架防护施工方案
电梯井脚手架防护施工方案1.目标和要求1.1尽量减少对电梯井的影响:在施工期间,我们会尽量减少对电梯井的占用和影响,以确保电梯可继续正常运营。
我们将合理安排施工作业,同时保持与电梯运营人员的密切沟通,确保施工对电梯影响的最小化。
1.2安全防护措施:我们将采用符合安全规范的脚手架搭建方案,并按照相关规定进行严格的安全检查和监督。
同时,我们会提供必要的个人防护装备和培训,确保每位工人都能安全地进行作业。
1.3资质和培训:所有参与电梯井脚手架搭建和施工的工人都必须具备相关资质和技能。
我们将定期进行安全培训,以提升施工人员的安全意识和技能水平。
2.施工方案2.1脚手架设计和搭建:脚手架设计将根据电梯井的实际情况进行,确保脚手架的稳固性和承载能力。
所有脚手架材料将经过严格的质量检查,符合相关标准和规范。
2.2安全防护装置:除了脚手架本身的安全性,我们还将设置一系列安全防护装置,如安全网、安全带、防护栏杆等。
这些装置将起到防止物体坠落和人员滑落的作用。
2.3施工作业规范:施工期间,将严格按照作业规范进行作业。
禁止乱扔废弃物,禁止在脚手架上进行非施工活动,禁止在脚手架上临时搭建其他工作平台。
2.4安全巡查和监测:我们将设置专门的安全巡查和监测岗位,每天对脚手架进行检查,并记录检查结果。
同时,还将使用监控摄像头对施工现场进行实时监测,以及时发现和处理安全问题。
2.5施工标识和警告:在施工现场周围和脚手架上将建立明确的标识和警告牌,提醒人员注意安全并指示禁止通行区域。
3.应急处理3.1安全演练和培训:每位参与施工的工人都将接受必要的应急处理培训,学习如何在紧急情况下采取正确的应急措施,如撤离方法、火灾报警等。
3.2应急设备和设施:我们将配备必要的应急设备和设施,如灭火器、急救箱等,以应对突发事故和伤病情况的发生。
以上是关于电梯井脚手架防护施工方案的一些建议和措施。
我们将根据具体情况进行调整,并根据监测结果不断完善和改进方案,以确保施工期间的安全性和效率。
施工电梯脚手架方案
施工电梯脚手架方案第1篇施工电梯脚手架方案一、项目背景随着我国城市化进程的加快,高层建筑施工越来越多,施工电梯和脚手架作为施工现场的重要垂直运输设备,其安全性、可靠性和经济性对整个工程具有重大影响。
为保障施工现场的安全、提高施工效率、降低施工成本,结合本项目实际情况,特制定以下施工电梯脚手架方案。
二、编制依据1. 《建筑施工安全生产管理条例》;2. 《建筑施工临时设施设计规范》;3. 《建筑施工临时用电安全技术规范》;4. 《建筑施工升降机安装、使用、拆卸安全技术规程》;5. 项目施工图纸及施工组织设计。
三、施工电梯选型及布置1. 施工电梯选型根据本项目建筑高度、施工周期、施工荷载等因素,选用SC型施工升降机,具体参数如下:(1)额定载重量:1000kg;(2)额定速度:0-60m/min;(3)最大架设高度:150m;(4)电机功率:2×11kW;(5)驱动方式:二驱。
2. 施工电梯布置(1)根据施工现场实际情况,在建筑物周边布置施工电梯,保证电梯井道与建筑物之间有足够的安全距离;(2)施工电梯的基础应按照设计要求施工,确保基础稳定、可靠;(3)施工电梯的导轨架应垂直设置,垂直度允许偏差不得大于1/1000;(4)施工电梯的防护设施应齐全,包括防护网、防护门、限位器等。
四、脚手架搭设1. 脚手架选型根据本项目建筑结构、施工荷载等因素,选用扣件式钢管脚手架,具体参数如下:(1)立杆:φ48.3×3.6mm;(2)横杆:φ48.3×3.6mm;(3)纵距:1.5m;(4)横距:0.8m;(5)步距:1.8m;(6)连墙件:采用刚性连墙件,间距不大于4m。
2. 脚手架搭设要求(1)脚手架搭设前,应清除搭设场地内的杂物,平整场地;(2)脚手架应按照设计要求进行搭设,确保搭设质量;(3)脚手架的立杆、横杆、纵距、横距、步距等应符合规范要求;(4)脚手架的扣件应齐全、紧固,不得有松动现象;(5)脚手架应设置斜撑、剪刀撑等加强措施,提高整体稳定性;(6)脚手架搭设过程中,应定期进行验收,发现问题及时整改。
住宅小区施工电梯防护架方案
住宅小区施工电梯防护架方案一、工程概况本住宅小区位于具体地址,总建筑面积为X平方米,由X栋住宅楼组成。
其中,施工电梯将用于垂直运输建筑材料和人员,为确保施工安全,特制定本防护架方案。
二、编制依据1、《建筑施工安全检查标准》(JGJ59-2011)2、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)3、本工程施工图纸及施工组织设计三、防护架设计1、防护架采用落地式双排扣件式钢管脚手架,架体高度高于施工电梯顶部 15 米。
2、立杆横距为 09 米,纵距为 15 米,步距为 18 米。
3、内立杆距建筑物外墙 03 米,外立杆距建筑物外墙 12 米。
4、防护架两端及转角处设置剪刀撑,剪刀撑沿架体高度连续设置,剪刀撑与地面的夹角为 45°-60°。
5、防护架每隔两步设置一道水平防护栏杆,栏杆高度为 12 米。
6、防护架外侧满挂密目式安全网,安全网应绑扎牢固,不得有漏洞。
四、材料要求1、钢管:选用外径 48mm,壁厚 35mm 的焊接钢管,其质量应符合《碳素结构钢》(GB/T700-2006)中 Q235-A 级钢的规定。
钢管表面应平直光滑,不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
2、扣件:采用可锻铸铁制作的扣件,其材质应符合《钢管脚手架扣件》(GB15831-2006)的规定。
扣件在螺栓拧紧扭力矩达65N·m 时,不得发生破坏。
3、脚手板:选用竹脚手板,其宽度不得小于 200mm,厚度不得小于 50mm,两端应各设直径为 4mm 的镀锌钢丝箍两道。
4、安全网:选用密目式安全网,其网目密度不应低于 2000 目/100cm²,耐贯穿性试验不穿透,16×18m 的单张网重量在 3kg 以上,颜色应满足环境效果要求,选用绿色。
五、防护架搭设1、搭设工艺流程场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(搁栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
施工电梯外防护脚手架搭设方案
33#、34#楼施工电梯外防护专项施工方案一、编制依据1)施工现场平面布置图2)建筑施工手册(第四版)“脚手架工程和垂直运输设施”部分3)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)4)《建筑施工安全检查标准》(JGJ59-2011 )二、工程概况工程名称:金科•米兰米兰工程建设单位:无锡金科科润房地产开发有限公司工程设计:无锡民用建筑设计院有限公司工程监理:无锡太湖明珠建设咨询有限公司监理勘测单位:无锡市勘察设计研究院有限公司施工单位:江苏天宇建设工程有限公司工程地点:本工程位于无锡市金城东路南侧,锡士路东侧本工程33、34#楼为高层住宅,其建筑层数34层,建筑面积为14663.7 平方米,其中地上建筑面积为14220平方米;地下一层建筑面积为443.7平方米。
本工程建筑设计使用年限:三类,50年。
抗震设防类别为丙类。
抗震设防烈度:6度。
主要结构类型:剪力墙、框架。
高层建筑防火类别:一类。
建筑耐火等级:高层住宅和地下室为一级,其余为二级。
工程施工到8层结构后开始搭设施工电梯,施工电梯部位搭设防护脚手架。
施工电梯安装在33#楼北面,34#楼安装在南面,施工电梯与主体之间搭设防护脚手架、接料平台。
三、材料要求1、钢管脚手架采用外径48mm壁厚2.8mm钢管,钢管外表面锈蚀深度不大于0.5mm,钢管上严禁打孔。
2、扣件使用前应进行质量检查,发现有裂缝、变形的严禁使用。
滑丝的螺栓必须更换,并应进行防锈处理。
3、底座采用50mm厚木板铺设。
4、脚手板采用18mm厚竹胶板,宽度不小于200mm两端用直径4 mm的镀锌铁丝箍两道,竹胶板下部铺设50 x 100mm木方@200mm5、密目网和安全平网应符合国家验收规范的要求,并经现场试验合格后方可使用。
四、基础设置33#34#楼落地脚手架基础设置在地下车库顶板上(-1.03m )立杆下铺50mm厚木脚手板。
五、脚手架搭设防护脚手架为双排落地钢管脚手架,总高98.97m,脚手架全部采用双立杆搭设。
施工电梯防护架施工方案
XX场项目施工电梯防护架施工案(方案编号:XXX)编制:审核:批准:XX有限公司XX总承包项目部二〇XX年XX月一、编制依据1、《XXX广场施工组织设计》;2、建设单位提供的施工图纸。
3、《建筑施工安全检查标准》(JGJ59—99)。
4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20115、《建筑结构荷载规范》GB50009-20126、《钢结构设计规范》GB50017-2003二、工程概况XXX项目位于XX区芙XX路、XX路之间。
占地面积256亩,总建筑面积为88.6万平方米,其中地上面积为71.9万平方米,地下16.7万平方米。
由购物中心、酒店、住宅、室外商业街、商铺组成。
工程性质为住宅及公共建筑。
其B地块住宅高度均为100米。
根据业主单位开发计划,B地块A、B区先行施工,根据现场施工部署,拟定B地块A、B区共配置11台双笼室外人货电梯(SC200/200V);其中1#、2#、5#、4#栋各配置两台,3#、6#、7#栋各配置一台施工电梯。
随楼层逐渐上升,需在各栋号施工电梯口设置安全通道及防护门,以方便物料运输,节省人力、财力及保障安全。
本施工电梯安全安全防护架采用钢管脚手架搭设,通道底部满铺模板,整个施工电梯脚手架外立面采用安全密目网全封闭(除门洞部位),其外立面与悬挑式外脚手架共面,且与其同步搭设施工。
三、施工准备(一)技术准备1)编制施工电梯安全通道防护施工方案。
2)组织操作人员进行技术交底,明确施工要点及搭设要求。
3)熟悉施工图纸. 详细掌握结构周边尺寸,仔细对照工图纸; 分析外立面线条造型变化, 根据结构线条, 合理布置脚手架。
(二)材料准备1.1选用钢管标准1)应有产品质量合格证、质量检验报告,钢管材质检验方法应符合现行国家标准《金属拉伸》试验方法(GB/T228)的有关规定;2)钢管的外径、壁厚、端面等偏差,应符合《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011)中表8.15的规定;3)钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;4)钢管必须涂防锈漆,一律选用黄色。
施工电梯安全防护脚手架施工方案
施工电梯安全防护脚手架施工方案施工电梯是指用于在建筑施工工地内运送施工人员和材料的电梯设备。
在电梯施工过程中,为了确保施工人员的安全,必须采取适当的安全防护措施,其中一项重要的安全措施之一就是搭设安全防护脚手架。
下面是施工电梯安全防护脚手架施工方案,供参考:一、项目概述本施工方案旨在对施工电梯进行安全防护脚手架的搭设工作进行规范和指导,确保施工电梯施工期间的安全性和稳定性。
二、施工准备工作1.根据施工电梯的型号和结构,准备所需的材料和设备,包括钢管、脚手架支架、连接件等。
同时,根据电梯的具体形状和尺寸,制定详细的搭设方案。
2.对施工电梯的运行轨道进行检查和修复,确保轨道的平整和稳定。
3.对施工电梯周围的环境进行清理和整理,避免有杂物和障碍物影响施工。
三、脚手架搭设工作1.根据电梯的结构和高度,确定脚手架的搭设位置和高度。
在确定位置时,应考虑到电梯的运行轨道和工人的安全操作距离。
2.根据脚手架的搭设位置和高度,进行基础的打桩和固定工作,确保脚手架的牢固和稳定。
打桩时应注意避免对电梯运行轨道和结构造成影响。
3.搭设脚手架的首层,首先搭设主骨架,然后根据电梯的具体形状和尺寸,搭设副骨架和横向钢管。
在搭设过程中,应注意横向钢管的间距和连接点的牢固性。
4.搭设脚手架的上层,根据电梯的高度和结构,在每个层次上逐层进行搭设。
同样,应注意横向钢管的间距和连接点的牢固性。
5.在脚手架搭设完毕后,进行整体检查和验收。
检查脚手架的稳定性、牢固性和可靠性,确保脚手架符合相关的安全规范和标准。
四、安全措施1.在脚手架搭设过程中,必须使用合格的材料和设备,并保证其质量符合相关的标准和规定。
2.在搭设过程中,必须严格按照规范进行操作,确保每个连接点的牢固性和稳定性。
3.在脚手架搭设完毕后,必须对其进行整体检查和验收,并保证脚手架的稳定性和可靠性。
4.在施工期间,必须设置警示标识和安全防护网,确保施工人员的安全。
5.施工人员必须经过相关的培训和考核,掌握脚手架搭设和使用的技能和知识。
施工电梯外防护脚手架搭设方案
建筑施工电梯外防护专项施工方案一、编制依据1)施工现场平面布置图2)建筑施工手册(第四版)“脚手架工程和垂直运输设施”部分3)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)4)《建筑施工安全检查标准》(JGJ59-2011)二、工程概况工程名称:XX工程建设单位: XX房地产开发有限公司工程设计: XX建筑设计院有限公司工程监理: XX建设咨询有限公司监理勘测单位: XX勘察设计研究院有限公司施工单位: XX建设工程有限公司工程地点:本工程位于XX本工程33、34#楼为高层住宅,其建筑层数 34层,建筑面积为 14663.7平方米,其中地上建筑面积为 14220平方米;地下一层建筑面积为 443.7平方米。
本工程建筑设计使用年限:三类,50年。
抗震设防类别为丙类。
抗震设防烈度:6度。
主要结构类型:剪力墙、框架。
高层建筑防火类别:一类。
建筑耐火等级:高层住宅和地下室为一级,其余为二级。
工程施工到8层结构后开始搭设施工电梯,施工电梯部位搭设防护脚手架。
施工电梯安装在33#楼北面,34#楼安装在南面,施工电梯与主体之间搭设防护脚手架、接料平台。
三、材料要求1、钢管脚手架采用外径48mm、壁厚2.8mm钢管,钢管外表面锈蚀深度不大于0.5mm,钢管上严禁打孔。
2、扣件使用前应进行质量检查,发现有裂缝、变形的严禁使用。
滑丝的螺栓必须更换,并应进行防锈处理。
3、底座采用50mm厚木板铺设。
4、脚手板采用18mm厚竹胶板,宽度不小于200mm,两端用直径4 mm 的镀锌铁丝箍两道,竹胶板下部铺设50×100mm木方@200mm。
5、密目网和安全平网应符合国家验收规范的要求,并经现场试验合格后方可使用。
四、基础设置33#34#楼落地脚手架基础设置在地下车库顶板上(-1.03m)立杆下铺50mm厚木脚手板。
五、脚手架搭设防护脚手架为双排落地钢管脚手架,总高98.97m,脚手架全部采用双立杆搭设。
电梯井脚手架施工方案
电梯井脚手架施工方案一、概述电梯井脚手架是在电梯井内进行维修、安装等工作时所必需的设备。
本方案将详细介绍电梯井脚手架的施工步骤、安全措施以及质量要求,以确保施工工作的顺利进行。
二、施工步骤1. 准备工作在施工前,需要确认是否满足下列条件:- 电梯井内没有运作中的电梯;- 井口周围清理干净,并设置安全警示标志;- 工作人员穿戴符合要求的安全防护装备。
2. 安装脚手架支撑架根据实际情况,在井口的四周搭建脚手架支撑架。
确保支撑架的稳固性和平衡性,避免倾斜或晃动。
3. 安装脚手架横梁沿着井口的上下两侧,安装脚手架的横梁。
横梁应牢固固定在支撑架上,并确保与支撑架平行。
4. 安装脚手架纵梁横梁安装完毕后,根据需要,在横梁上方逐层安装脚手架的纵梁。
纵梁的安装间距应符合相关规定,并在安装过程中进行严格检查,确保牢固可靠。
5. 安装脚手架的横向与纵向连接件将脚手架横梁和纵梁之间的连接件进行完整的安装,确保脚手架结构的稳定性和坚固性。
连接件的安装应符合相关标准和规范,且连接处不能出现松动或断裂。
6. 进行调整和检查完成脚手架的组装后,进行调整和检查。
确保脚手架的平衡和稳固,纠正发现的任何问题。
7. 进入井内开始作业工作人员在确认脚手架安全及稳定后,进入井内开始所需的工作。
在进行作业时,应遵守有关安全操作规程,确保人员和设备的安全。
三、安全措施1. 安全培训在施工前,所有参与人员必须接受相关安全培训,了解脚手架的安全使用方法以及应急措施。
2. 安全警示标志在施工现场的入口处和井口周围,设置明显的安全警示标志,包括禁止通行、高处作业等警示标识。
3. 安全悬挂装置工作人员应系好安全带,并通过安全悬挂装置与脚手架相连接,确保工作人员高处作业时的安全。
4. 定期检查定期对脚手架进行检查,确保结构的安全稳固。
如发现任何损坏或松动的部分,应立即进行修复或更换。
5. 作业区域的封闭施工现场的入口处应设置临时封闭的围挡,避免未经授权人员进入施工区域,以确保工作安全。
施工电梯防护架施工方案
目录第一章编制依据 (2)第二章工程概况 (2)第三章外架的搭设与构造要求 (3)第四章安全技术施工措施 (6)第五章搭设与拆除要求 (8)(附计算书)第一章编制依据1、《施工电梯通道及防护门施工方案》是根据施工图、现行国家有关技术规范、规程和省市有关规定、操作规程、省级文明工地标准,并结合本工程的具体实际情况进行编制的。
2、由于工程施工原因,需要在各栋的施工电梯口设置安全通道及防护门,使方便物料运输,节省人力、财力及保障安全。
项目部由技术负责人、施工负责人、安全负责人进行现场勘察及到分包单位进行参观学习并研究决定,搭设施工电梯口设置安全通道及防护门,特编制具有指导性的专项施工方案.3、建设单位提供的施工图纸.4、工程建设标准强制性条文。
5、(JGJ59—2011)《建筑施工安全检查标准》。
6、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)第二章工程概况本工程为棚户区改造项目指挥部集资兴建的高层住宅楼,位于太原市大同路以西.本工程工程地理位置优越,交通便捷,周边环境优美。
本工程总建筑面积28662.59m2.本工程主体部分地下两层,地上二十九层;裙房部分为两层框架,无地下室,建筑高度89.55m(室外地坪至主楼屋面),局部高度(室外地坪至电梯机房屋面):95.15m.建筑物总长度94.10m,宽度37。
40m,标准层层高3.0m。
主楼地下二层为非甲乙类储藏室,另设配电间。
地下一层为非甲乙类储藏室.地上1~2层为商业用房,3~29层为住宅,两个单元,一梯五户,四种户型,共270户。
屋顶设电梯机房、出屋顶楼梯间及屋顶装饰构架等。
为满足无障碍要求,本工程四层住宅按无障碍住房考虑,其家具布置、洁具、门窗安装均需满足《城市道路和建筑物无障碍设计规范》JGJ50—2001的有关规定. 本工程按建设单位提供的地形图的坐标确定该建筑相对位置,建筑定位以建筑轴线定位放线。
一层室内地面标高为±0。
施工电梯安全防护脚手架施工方案
门头沟区采空棚户区改造石门营定向安置房项目(4#地2标段)5#、6#、12#、13#、14#楼施工电梯安全防护脚手架施工方案编制人:审核人:审批人:北京建工路桥工程建设有限责任公司2015年05月10日目录第一章编制说明及依据 (3)1.1 编制说明 (3)1.2 编制依据 (3)1.2.1设计图纸 (3)1.2.2 施工方案 (3)1.2.3相关法律、法规及规范 (3)第二章工程概况 (5)2.1 地理概况 (5)2.2 建筑概况 (5)2.3 施工电梯防护概况 (5)第三章施工准备 (7)3.1 材料准备 (7)3.1.1 材料要求 (7)3.1.2 架体材料准备 (8)3.2 机具准备 (8)3.3 劳动力准备 (9)3.4 现场准备 (9)第四章脚手架的搭设与拆除 (10)4.1脚手架的搭设 (10)4.1.1 搭设参数 (10)4.1.2 搭设方法 (10)4.1.3 注意事项 (10)4.2平台脚手架的拆除 (11)第五章安全文明施工 (13)5.1 安全施工措施 (13)5.2 安全使用措施 (13)5.3安全管理措施 (13)第六章质量保证措施 (15)6.1 质量保证措施 (15)6.2 验收和保养 (15)6.2.1 验收程序 (15)6.2.2 验收内容 (15)6.2.3 脚手架的保养 (16)第一章编制说明及依据1.1 编制说明根据工程设计情况和施工现场平面布置,为满足结构施工和配合二次结构、装饰装修等工程施工作业需要,方便物料运输施工人员上下,节省人力、财力及保障安全。
5#楼、6#楼、12#楼、13#楼和14#楼选用5台SC200/200型施工电梯。
各栋号施工电梯的安装位置详见《施工现场总平面布置图》。
为保证安全文明施工,需设置防护脚手架、防护门及安全通道。
根据国家、企业相关标准和规范,结合本工程的具体实际情况,特编制本方案。
1.2 编制依据1.2.1设计图纸北京通程泛华建筑工程顾问有限公司《门头沟棚户区采空棚户区改造石门营定向安置房项目(4#地块2标段)5#楼、6#楼、12#楼、13#楼和14#楼施工图》。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

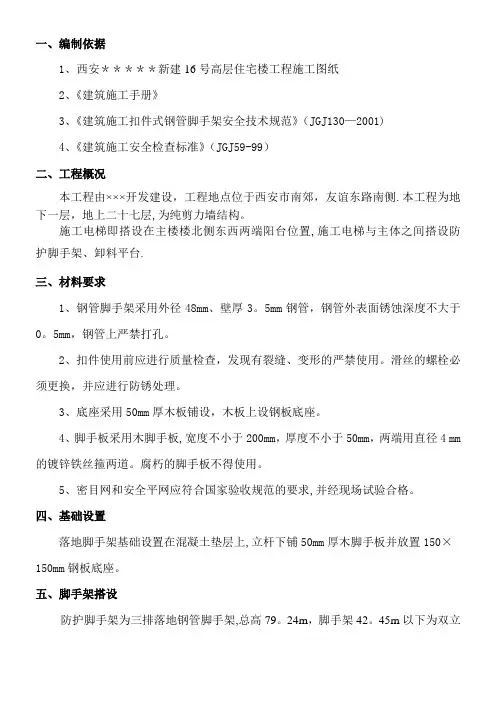

、编制依据1、西安*****新建16号高层住宅楼工程施工图纸2、《建筑施工手册》3、《建筑施工扣件式钢管脚手架安全技术规范》 (JGJ130-2001)4、《建筑施工安全检查标准》(JGJ59-99)二、工程概况本工程由xx>开发建设,工程地点位于西安市南郊,友谊东路南侧。
本工程为地下一层,地上二十七层,为纯剪力墙结构。
施工电梯即搭设在主楼楼北侧东西两端阳台位置,施工电梯与主体之间搭设防护脚手架、卸料平台。
三、材料要求1、钢管脚手架采用外径48mm壁厚3.5mm钢管,钢管外表面锈蚀深度不大于0.5mm,钢管上严禁打孔。
2、扣件使用前应进行质量检查,发现有裂缝、变形的严禁使用。
滑丝的螺栓必须更换,并应进行防锈处理。
3、底座采用50mn厚木板铺设,木板上设钢板底座。
4、脚手板采用木脚手板,宽度不小于200mm厚度不小于50mm两端用直径4 mm 的镀锌铁丝箍两道。
腐朽的脚手板不得使用。
5、密目网和安全平网应符合国家验收规范的要求,并经现场试验合格。
四、基础设置落地脚手架基础设置在混凝土垫层上,立杆下铺50mn厚木脚手板并放置150 X 150mn钢板底座。
五、脚手架搭设防护脚手架为三排落地钢管脚手架,总高79.24m,脚手架42.45m以下为双立杆,42.45m-79.24m 改为单立杆。
脚手架立杆纵距(l a)为0.9m、1.5m、0.9m、1.5m、0.9m (计算取1.5m),立杆横距(l b)为0.9m,横杆步距(h)为1.2m,内立杆距建筑物外墙皮0.3m,采用单杆剪刀撑(如附图所示)。
1 、脚手架必须设置纵横向扫地杆。
纵向扫地杆应采用直角扣件固定在距底座上皮150mm处的立杆上。
横向扫地杆也采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
2、每根立杆底部应设置50mn厚垫板。
内立杆距建筑物外墙皮0.3m,采用单杆剪刀撑。
立杆必须用连墙件与建筑物可靠连接。
立杆接长必须采用对接扣件连接,立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm各接头中心至主节点的距离不宜大于步距的1/3 。
3、纵向水平杆设置在立杆内侧。
横向水平杆在主节点处必须设置,用直角扣件扣接且严禁拆除。
主节点处两个直角扣件的中心距不应大于150mm靠墙一端的外伸长度为150mm。
4、作业层上横向水平杆两端均采用直角扣件固定在纵向水平杆上, 间距750mm。
作业层脚手板应铺满、铺稳,离开墙面120-150mm铺设时可采用对接铺设,也可采用搭接铺设。
对接铺设时,接头处必须设置两根横向水平杆,脚手板外伸长度130-150mm两块脚手板外伸长度的和不应大于300mm搭接铺设时,接头必须支在横向水平杆上,搭接长度应大于200mm 其伸出横向水平杆的长度不应小于100mm。
其板长两端均应与支承杆可靠的固定。
5、连墙件采用短钢管用扣件固定在剪力墙洞口,沿洞口高度上、中、下设置三道,连墙件宜靠近主节点设置,偏离主节点的距离不大于300mm。
6、剪刀撑设置如附图所示。
7、安全防护随搭设进程及时装设连墙件和剪刀撑,装设作业层间横杆,铺设脚手板和装设作业层栏杆、挡脚板;搭设过程中密目外网须全封闭。
夕卜脚手架采用立体防护,外侧除洞口位置外满挂密目网,网的颜色要一致且均挂在脚手架外立杆内侧,用合乎要求的系绳按网眼系牢在大横杆上,网与网的连接要靠紧并用系绳绑好。
操作层在脚手架外侧大横杆与脚手板之间设置 1.2m高防护栏杆和挡脚板,挡脚板高度200mm立放在脚手板上,板与板要靠紧,并用操作层的脚手板挤牢。
中栏杆应居中设置。
六、脚手架搭设注意事项1、外径48mn与51mn的钢管严禁混合使用。
2、当搭至有连墙点的构造点时,在搭设完该处的立杆、纵向水平杆、横向水平杆后,应立即设置连墙件。
3、对接扣件的开口要朝向架子的内侧,螺栓朝上,直角扣件的开口不得朝下,以确保安全。
4、在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm5、螺栓拧紧扭力矩不应小于40N・m,且不应大于65N- m,各杆件端头伸出扣件盖板边缘的长度不应小于100mm6、剪刀撑、横向斜撑应随立杆、纵向和横向水平杆等同步搭设。
七、脚手架搭设质量要求1、立杆的垂直偏差为士100mm同一排大横杆的水平偏差不大于50mm2、脚手架步距、横距偏差为士20mn,纵距偏差为士50mm3、同跨内两根纵向水平杆高差为士10mm4、横向水平杆外伸长度为200mm允许偏差为-50mm八、脚手架拆除1. 脚手架拆除前,由工长进行拆除安全技术交底。
2. 清除脚手架上杂物及地面障碍物。
3. 拆除作业必须由上而下逐层进行,严禁上下同时作业。
4. 连墙件必须随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚手架;分段拆除高差不大于2步。
5. 当脚手架拆至最后一根长立杆的高度时,应先在适当位置搭设临时抛撑后再拆除连墙件。
6. 拆下的扣件和配件要及时运至地面并按品种、规格随时码放,各构配件严禁抛掷至地面。
7. 拆除时地面设监护人,严禁无关人员进入危险区。
九、安全技术措施1. 脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》(GB5036考核合格的专业架子工。
上岗人员应定期体检,合格者方可上岗2. 搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
3. 脚手架的构配件质量与搭设质量,应按规范要求进行检查验收,合格后方准使用。
4. 当有六级及六级以上大风和雾、雨天气时应停止脚手架搭设与拆除作业。
雨后上架作业应有防滑措施。
5. 在脚手架使用期间,严禁拆除主节点处的纵、横向水平杆,纵、横向扫地杆和连墙件。
6. 不得在脚手架基础及其邻近处进行挖掘作业,否则应采取安全措施,并报主 管部门批准。
7. 在脚手架上进行电、气焊作业时,必须有防火措施和专人看守。
8. 脚手架接地、避雷措施应按《施工现场临时用电安全技术规范》(JGJ46)的有关规定执行。
9. 搭拆脚手架时,地面应设围栏和警戒标志,并派专人看守,严禁非操作人员 入内。
10. 临电线路不得挂在脚手架上。
十、附图施T.电梯外防护脚手架、卸料平台附图//rl </ 电梯口J■: ■ /=1 ------------E 9忙--姓网S-十一、钢管落地脚手架计算书扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等编制。
(一)参数信息:1. 脚手架参数脚手架搭设高度为79.24m, 42.45米以下采用双管立杆,42.45米以上采用单管I立杆;搭设尺寸为:立杆的横距为0.9m,立杆的纵距为1.5m,大小横杆的步距为■ I1.2 m ;内排架距离墙长度为0.30m;小横杆在上,搭接在大横杆上的小横杆根数为2根;脚手架沿墙纵向长度为6.00 m ;采用的钢管类型为O48X3.5 ;横杆与立杆连接方式为双扣件;取扣件抗滑承载力系数为 1.00 ;连墙件采用一步两跨,竖向间距1.2 m,水平间距3 m,采用扣件连接;连墙件连接方式为双扣件。
2. 活荷载参数施工均布活荷载标准值3000 kN/m 2;脚手架用途:结构脚手架;3. 风荷载参数本工程地处陕西省西安市市,基本风压0.40 kN/m 2;风荷载高度变化系数叫计算连墙件强度时取0.92,计算立杆稳定性时取0.74,风荷载体型系数怜为0.251 ;4. 静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1611 ;脚手板自重标准值(kN/m2):0.350 ;栏杆挡脚板自重标准值(kN/m):0.140 ;安全设施与安全网(kN/m2):0.005 ;脚手板类别:木脚手板;栏杆挡板类别:木脚手板挡板;每米脚手架钢管自重标准值(kN/m):0.038 ;脚手板铺设总层数:28 ;5. 地基参数地基土类型:岩石;地基承载力标准值(kPa):160.00 ;立杆基础底面面积(m2):0.25 ;地基承载力调整系数:1.00。
(二)小横杆的计算:小横杆按照简支梁进行强度和挠度计算,小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1. 均布荷载值计算小横杆的自重标准值:P 1= 0.038 kN/m ;脚手板的荷载标准值:P 2= 0.35 X 1.5/3=0.175 kN/m ;活荷载标准值:Q=3 X 1.5/3=1.5 kN/m ;荷载的计算值:q=1.2 X 0.038+1.2 X 0.175+1.4 X 1.5 = 2.356 kN/m ;小横杆计算简图2. 强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩,计算公式如下:2M qmax = q| /8最大弯矩M qmax =2.356 X 0.9 2/8 = 0.239 kN • m2 築龍網最大应力计算值(T= M qmax W =46.959 N/mm ;小横杆的最大弯曲应力 ^=46.959 N/mm 2小于 小横杆的抗压强度设计值[f]=205 N/mm 2,满足要求!3. 挠度计算:最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值 q=0.038+0.175+1.5 = 1.713 kN/m ;4V max = 最大挠度 V = 5.0 X I.713 X9004/(384 >2.06 X105X121900)=0.583 mm;小横杆的最大挠度 0.583 mm 小于 小横杆的最大容许挠度 900 / 150=6mm 满足要求!(三) 大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算,小横杆在大横杆的上面。
