各类开关接线图与实物图对照解析

各类开关接线图与实物图对照解析2014-10-31 筑龙电气

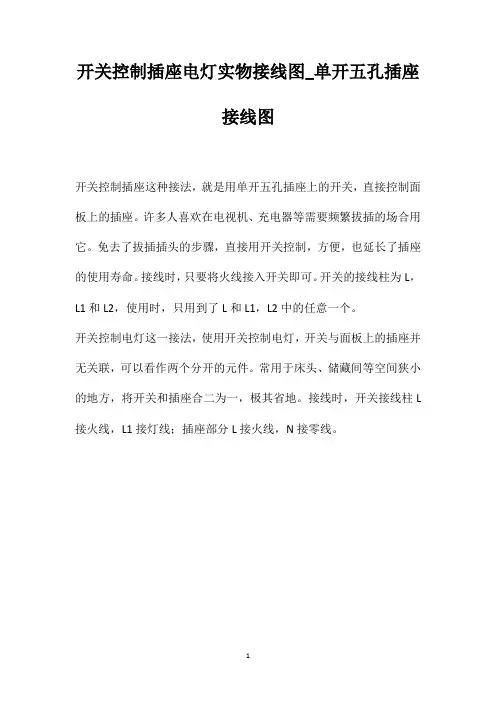

1.开5孔插座接线图

2.开5孔插座接线分为两种

3.开关不控制插座，而是接照明

4.开关不接照明，而是控制插座

电源火线接开关进线和插座火（L）线（也就是说开关进线和插座火线进线并联接电源火线），开关出线接照明，再接插座零线（N），电源零、地线接插座零（N）、地（E）线。L代表相线“火线”，N代表零线！插座上那样接就行了！至于你的开关上，因该是L，L1，L2 那样的3个表示，那是双联开关，主要用于2个开关同时控制一个灯用的！接开关的时候你把相线“火线”接到L点上，用电器线“开关到用电器的线”或许你用开关控制插座呢，呵呵哪个线随便你接L1，L2任何一个位置都行，只不过接在不一样的2个点上（L1，L2），那样开关的方向就刚好相反！

5.三联开关接线图

两个开关一个两相插座一个三相插座，应该怎么接线？

6.双联开关接线图

浴霸开关接线图

7.三相插座的3个脚有一个是接地的,就接L N 上面有标志的,剩下的一个是接地脚.

进线接0（火线），出线接1（火线），＼这线应是红色的。零线是蓝色的。地线（黄绿线）。插座左边孔零线，右边火线。两个开关的0用线连接好。插座一样用线左对左，右对右连接好。然后左边蓝线，右边红线。
