恒流恒压充电器的原理与设计
恒流恒压充电原理

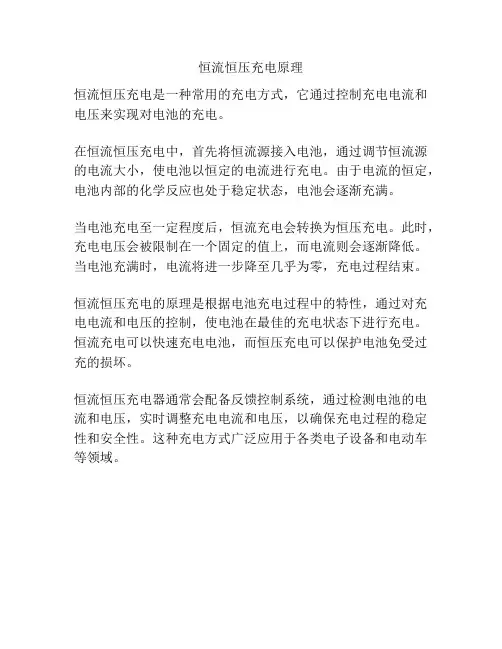

恒流恒压充电原理
恒流恒压充电是一种常用的充电方式，它通过控制充电电流和电压来实现对电池的充电。
在恒流恒压充电中，首先将恒流源接入电池，通过调节恒流源的电流大小，使电池以恒定的电流进行充电。
由于电流的恒定，电池内部的化学反应也处于稳定状态，电池会逐渐充满。
当电池充电至一定程度后，恒流充电会转换为恒压充电。
此时，充电电压会被限制在一个固定的值上，而电流则会逐渐降低。
当电池充满时，电流将进一步降至几乎为零，充电过程结束。
恒流恒压充电的原理是根据电池充电过程中的特性，通过对充电电流和电压的控制，使电池在最佳的充电状态下进行充电。
恒流充电可以快速充电电池，而恒压充电可以保护电池免受过充的损坏。
恒流恒压充电器通常会配备反馈控制系统，通过检测电池的电流和电压，实时调整充电电流和电压，以确保充电过程的稳定性和安全性。
这种充电方式广泛应用于各类电子设备和电动车等领域。
充电模式的分类工作原理

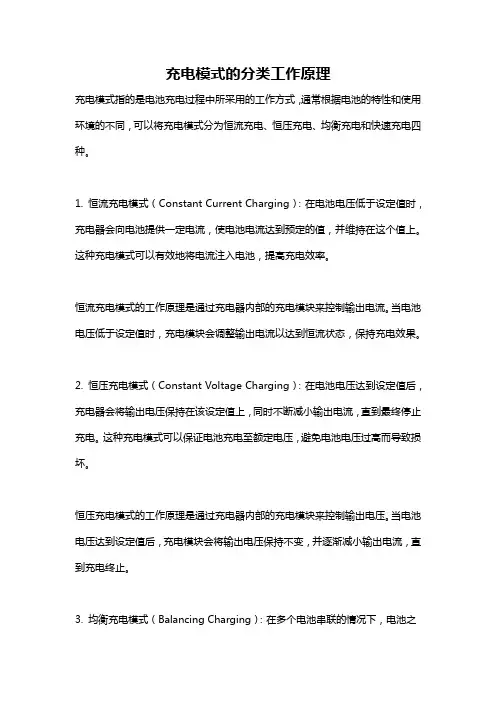

充电模式的分类工作原理充电模式指的是电池充电过程中所采用的工作方式，通常根据电池的特性和使用环境的不同，可以将充电模式分为恒流充电、恒压充电、均衡充电和快速充电四种。
1. 恒流充电模式（Constant Current Charging）：在电池电压低于设定值时，充电器会向电池提供一定电流，使电池电流达到预定的值，并维持在这个值上。
这种充电模式可以有效地将电流注入电池，提高充电效率。
恒流充电模式的工作原理是通过充电器内部的充电模块来控制输出电流。
当电池电压低于设定值时，充电模块会调整输出电流以达到恒流状态，保持充电效果。
2. 恒压充电模式（Constant Voltage Charging）：在电池电压达到设定值后，充电器会将输出电压保持在该设定值上，同时不断减小输出电流，直到最终停止充电。
这种充电模式可以保证电池充电至额定电压，避免电池电压过高而导致损坏。
恒压充电模式的工作原理是通过充电器内部的充电模块来控制输出电压。
当电池电压达到设定值后，充电模块会将输出电压保持不变，并逐渐减小输出电流，直到充电终止。
3. 均衡充电模式（Balancing Charging）：在多个电池串联的情况下，电池之间的电量分布可能存在差异，均衡充电模式可以通过调整充电电流，将电池之间的电量差异逐渐减小，达到均衡充电的效果。
均衡充电模式的工作原理是通过充电器内部的均衡电路来监测电池的电压和电流，并根据电池之间的差异来调整充电电流。
当充电电流通过电池串联时，均衡电路可以实现对电池的均衡充电。
4. 快速充电模式（Fast Charging）：为了缩短充电时间，提高充电效率，快速充电模式可以采用更大的电流进行充电，以加快电池容量的恢复速度。
快速充电模式的工作原理是通过充电器内部的充电模块来提供更大的充电电流。
通常快速充电器会根据电池的特性和充电环境的要求，进行电流的调整和控制，以达到快速充电的目的。
总结起来，充电模式的分类是根据电池的特性和使用环境的不同，通过充电器内部的充电模块来实现的。
恒流恒压充电器的原理与设计
恒流恒压充电器的原理与设计本电路实际上是一个恒流源。
核器件是集成三端可调稳压器LM317T。
LM317T在电源电压足够的情况下可以保持其+Vout端比其ADJ端电压高1。
25V。
请看图中的接法,ADJ端直接与待充电池相连。
但ADJ端的内阻很大(正常情况下ADJ端的电流不会超过50μA),可近似看作开路,但它可以对电压进行取样。
LM317T将+Vout端的电压提高到比ADJ端高1.25V,那么跨接在+Vout端与ADJ端的电阻上将有1.25V/25.5Ω=0。
05A=50mA的电流流过(25.5Ω为开关打开时,R1与R2并联后的总阻值)。
这个电流便流过电池,对电池进行了恒流充电。
公式与计算、普通充电电池充电时间计算一、充电常识在这里，首先要说明的是，充电是使用充电电池的重要步骤。
适当合理的充电对延长电池寿命很有好处，而野蛮胡乱充电将会对电池寿命有很大影响。
上一篇曾说过，目前的锂电池基本都是根据各个产品单独封装，互不通用的，因此各个产品也提供各自的充电设备，互不通用，在使用时只要遵循各自的说明书使用即可。
所以本篇对电池充电的介绍主要是指镍镉电池和镍氢电池。
对镍隔电池和镍氢电池充电有两种方式，就是我们大家所熟知的“快充”和“慢充”。
快充和慢充是充电的一个重要概念，只有了解了快充和慢充才能正确掌握充电。
首先，快充和慢充是个相对的概念。
有人曾问，我的充电器充电电流有200mA，是不是快充？这个答案并不绝对，应该回答对于某些电池来说，它是快充，而对于某些电池来说，它只是慢充。
那我们究竟怎样来判别快充还是慢充呢？例如一节5号镍氢电池的电容量为1200mAH，而另一节则为1600mAH。
我们把一节电池的电容量称为1C，可见1C只是一个逻辑概念，同样的1C，并不相等。
在充电时，充电电流小于0.1C时，我们称为涓流充电。
顾名思义，是指电流很小。
一般而言，涓流充电能够把电池充的很足，而不伤害电池寿命，但用涓流充电所花的时间实在太长，因此很少单独使用，而是和其它充电方式结合使用。
恒压恒流充电器原理
恒压恒流充电器原理
恒压恒流充电器是现代电子产品中常用的充电器类型之一。
其原理是在充电过程中，通过调整电源输出电压和电流大小，使得充电电流能够在一定的范围内保持恒定，并且保证充电电压始终稳定在设定的值。
恒压恒流充电器的工作原理可以简单描述为：当电池电压低于设定值时，充电器将输出一个恒定的电流，直到电池电压上升到设定的电压水平。
此时，充电器将保持一个稳定的电压，直到电池电流下降到恒定的充电电流水平为止。
这种充电方式可以保证电池充电效率高、充电时间短、充电过程稳定等优点。
恒压恒流充电器主要由两个部分组成：调整电路和控制电路。
调整电路负责调整电源电压和电流大小，以适应不同类型的电池充电需求，而控制电路则负责监测电池的状态，控制充电过程，以保证电池的安全和寿命。
在实际应用中，恒压恒流充电器可以应用于各种类型的电池，如铅酸电池、镍氢电池、锂电池等，可以广泛用于移动电子产品、电动工具、电动汽车等领域。
- 1 -。
恒压恒流充电器原理分析
恒压恒流充电器原理分析充电器的电路主要由电源变压器、整流电路、滤波电路、功率管、反馈控制电路等组成。
电源变压器是将市电的交流电转变为充电器所需的低电压交流电，一般为主变压器和副变压器组成。
主变压器将220V交流电转换成较低电压的交流电，而副变压器将主变压器输出的交流电进一步降压，使电压达到充电器所需要的低电压。
整流电路将变压器输出的交流电转换为直流电，常见的整流方式包括单相桥式整流器和三相桥式整流器。
整流电路可以通过整流管或整流二极管实现，将交流电转化为带有波动的直流电。
滤波电路是为了减小充电器输出的直流电中的纹波成分，提供相对稳定的输出电压。
滤波电路的主要元件是电容器，它能将直流电中的纹波成分滤去，得到相对平滑的直流电。
功率管是充电器输出电流和电压的关键控制元件。
充电器根据需要可以装备一个或多个功率管，功率管能够调节输出电流和电压的大小。
当充电电流较小时，功率管处于导通状态，通过功率管和输出电阻连接负载，实现恒压输出。
当充电电流较大时，功率管处于关断状态，通过反馈控制电路和功率管的控制信号，控制功率管的导通和关断，实现恒流输出。
反馈控制电路是恒压恒流充电器的核心部分。
它通过检测输出电压和电流的大小，通过比较电压和电流的反馈信号，控制功率管的导通和关断。
当输出电流大于设定值时，控制电路会减小功率管的导通时间，从而控制输出电流恒定。
当输出电压大于设定值时，控制电路会减小功率管的关断时间，从而控制输出电压恒定。
总结一下，恒压恒流充电器通过控制充电电流和电压来实现恒定输出。
它的工作原理是通过电源变压器将交流电转换为充电器所需的低电压交流电，然后通过整流电路将交流电转换为直流电，再通过滤波电路提供稳定的输出电压。
功率管和反馈控制电路控制输出电流和电压的恒定。
这样就可以实现对电池等设备的稳定充电。
恒流充电与恒压充电
恒流充电与恒压充电随着电子产品的普及和电动汽车的快速发展，电池技术逐渐成为人们关注的焦点。
在电池充电过程中，常见的两种充电方式是恒流充电和恒压充电。
本文将介绍这两种充电方式的原理、特点以及适用场景。
一、恒流充电恒流充电是指在充电过程中，通过控制充电电流的大小来进行充电。
电池在充电初期，其内阻较小，可以承受较大的充电电流。
因此，恒流充电在电池充电初期会以最大充电电流进行充电，直到电池电压逐渐上升至设定的恒压值后，进入恒压充电阶段。
恒流充电的优点在于能够快速充满电池。
通过控制较大的充电电流，电池的充电速度得到了提升。
此外，恒流充电还能够有效延长电池寿命。
在充电初期，电池内阻较小，恒流充电可以更好地激活电池活性物质，提高电池的容量和循环寿命。
然而，恒流充电也存在一些缺点。
首先，由于恒流充电中充电电流较大，容易导致电池的温度升高，从而影响电池寿命和安全性。
其次，恒流充电在接近充电结束时，电池电压上升速度过快，容易造成充电过冲，进而影响电池的寿命和安全性。
二、恒压充电恒压充电是指在充电过程中，通过控制充电电压来进行充电。
当电池电压逐渐上升至设定的恒压值后，充电电压将保持不变，直到充电电流逐渐下降至预设的截止电流为止。
恒压充电的优点在于能够更好地控制电池的充电状态。
通过控制充电电压，可以避免充电过冲，有效延长电池的寿命。
此外，恒压充电还能够较好地适应电池的不同充电需求，保证电池充电的安全性和稳定性。
然而，恒压充电也存在一些局限性。
首先，恒压充电的充电速度相对较慢，无法满足某些场景下的快速充电需求。
其次，恒压充电对电池的功率要求较高，需要更稳定的充电设备和电源。
三、恒流充电与恒压充电的适用场景恒流充电适用于对电池快速充电、时间紧迫的场景。
例如，电动汽车的充电过程中，恒流充电可以更高效地将电池充满，缩短充电时间。
同时，恒流充电也适用于一些需要快速充电的移动设备，如智能手机、平板电脑等。
然而，在进行恒流充电时，需要注意控制充电电流和电池温度，以保证充电的安全性和稳定性。
锂电池充电器工作原理详解
锂电池充电器工作原理详解锂电池充电器是一种用于给锂电池充电的设备，它采用特定的工作原理来确保锂电池充电过程安全和高效。
本文将详细解释锂电池充电器的工作原理，包括锂电池充电器的类型、充电过程中的控制电路、充电器的保护功能以及充电器的工作原理。
一、锂电池充电器的类型目前市面上常见的锂电池充电器主要分为恒流充电器和恒压充电器。
恒流充电器是通过控制充电电流来充电，当电池电压低于设定值时，充电器会提供最大充电电流直到电池电压达到设定值，然后逐渐减小充电电流直至充电结束。
而恒压充电器则是通过控制充电电压来进行充电，当电池电压接近设定值时，充电器会减小充电电流直至充电结束。
二、充电过程中的控制电路在充电过程中，充电器通过控制电路来监测和调节充电电流和电压，以确保充电过程稳定和安全。
其中包括恒流充电器的电流控制电路和恒压充电器的电压控制电路。
电流控制电路通常采用电流采样电路和反馈控制电路来实现对电池充电电流的精确控制，而电压控制电路则包括电压采样电路和反馈控制电路，能够确保充电电压稳定在设定范围内。
三、充电器的保护功能一款优秀的锂电池充电器应该具备多重保护功能，以保障充电安全。
充电器通常包括过电压保护、过电流保护、短路保护、过温保护等功能，当电池或充电器出现异常情况时，充电器会自动切断充电电路以防止安全事故的发生。
四、充电器的工作原理充电器的工作原理主要通过控制电路和功率转换电路来实现。
当充电器接通电源后，控制电路会进行初始化，监测电池电压、温度和其他参数，并根据设定值调节功率转换电路输出的电流和电压，开始充电过程。
在充电过程中，控制电路会不断监测电池状态并实时调节输出电流和电压，直到电池充满或充电结束。
通过保护电路对充电器和电池进行实时监测和保护。
锂电池充电器通过恒流或恒压充电原理以及相应的控制电路和保护功能来确保充电过程高效、安全和稳定。
有效的充电器工作原理能够延长电池寿命，提高充电效率，同时避免了电池过充、过放等安全隐患。
锂电池充电器原理
锂电池充电器原理
锂电池充电器的原理是利用电流将锂离子从负极移向正极，使锂电池充电。
充电器中含有一个直流电源，将交流电转换为直流电，并且具有电流控制和电压控制的功能。
一般来说，锂电池充电器有恒流充电和恒压充电两种工作模式。
在恒流充电模式下，充电器会通过电流控制电路将恒定的电流输出至锂电池，直到锂电池的电压达到预定标准或者设定时间到达时停止充电。
在恒压充电模式下，当锂电池的电压已经达到预设值时，充电器会通过电压控制电路，将输出的电压维持在恒定值。
充电器会监测锂电池的电压并根据其变化自动调节输出电压，以保持恒定。
充电器中内置有保护电路，来确保充电过程中的安全性，包括过流保护、过压保护、过温保护等功能。
这些保护电路可以帮助避免充电器对电池的过度充电，从而延长锂电池的使用寿命。
总的来说，锂电池充电器通过控制恒定的电流或者电压来实现对锂电池的充电。
不同类型的锂电池可能需要不同的充电方式，因此充电器的设计需要根据锂电池的要求进行调整。
恒流恒压充电器的原理与设计
恒流恒压充电器的原理与设计首先，恒流恒压充电器的原理是根据电池的充电特性来的。
在电池充电过程中，电池的内阻会随着充电时间的增加而减小，导致充电电流逐渐增大。
同时，当电池充电至一定电压时，电池的内阻会迅速下降，从而导致充电电流急剧增加，可能会对充电器和电池造成损坏。
因此，恒流恒压充电器的目的就是通过控制电流和电压来保护充电器和电池的安全。
在设计上，恒流恒压充电器需要具备以下几个方面的功能和特点：1.电流控制：恒流充电器需要具备对电流进行精准控制的能力。
一般情况下，恒流充电器的电流控制通过反馈回路来实现，可以根据充电电流的变化来调整充电器的输出。
2.电压控制：恒压充电器需要具备对电压进行精确控制的能力。
当充电器输出电压超过设定的恒压阈值时，充电器需要调整输出电压，以保持恒压充电状态。
3.过电流保护：恒流充电器需要具备过电流保护功能，当充电电流超过设定的安全阈值时，充电器会自动降低输出电流，避免对电池和充电器造成损害。
4.过电压保护：恒压充电器需要具备过电压保护功能，当充电电压超过设定的安全阈值时，充电器会自动降低输出电压，以防止对电池和充电器造成伤害。
5.温度保护：恒流恒压充电器还需要具备温度保护功能。
在充电过程中，电池温度升高可能会导致电池的性能下降甚至发生故障。
因此，充电器需要能够监测电池温度，并在超过安全温度范围时采取相应的保护措施。
综上所述，恒流恒压充电器的设计需要考虑电流和电压的控制、过电流和过电压的保护、温度保护等方面。
在实际设计中，可以采用反馈控制和保护电路来实现恒流恒压充电器的功能。
同时，根据具体的应用场景和需求，还需要考虑充电器的功率、效率以及充电时间等因素。
只有综合考虑这些因素，才能设计出性能稳定、安全可靠的恒流恒压充电器。
恒流源和恒压源的设计与实现
恒流源和恒压源的设计与实现恒流源和恒压源是电子电路中常用的电源类型，它们能够为电路提供特定的电流和电压稳定信号。
在电路设计过程中，合理地使用恒流源和恒压源可以提高电路的稳定性和可靠性，增强电路的工作效率。
本文将会介绍恒流源和恒压源的设计原理与实现方法。
一、恒流源的设计与实现1.设计原理恒流源的设计原理是基于基本定理“欧姆定律”（Ohm’s law）而制定的。
根据欧姆定律，电阻R上的电压与电流的关系可以描述为：U=IR，其中U是电压，I是电流，R是电阻。
因此，如果电阻R的值是恒定的，那么由此得到的电流也是恒定的。
在电路中，恒流源就是通过加入一个固定电阻，使得电流保持不变的一种电源类型。
2.实现方法实现恒流源的方法有多种，这里我们介绍两种最常用的方法。
（1）基准电压和调节电阻法此方法的主要原理是通过把调节电阻与基准电压串联，由基准电压分压而产生稳定的电流信号。
具体实现步骤如下：1) 选取一个稳定的参考电压源（可以是芯片内置的基准电压源或是一个高精度稳压器等），作为恒流源电路的基准电压源；2) 选取一个适当的电阻R1，与基准电压源串联，产生一个分压比为R1/(R1+R2)的电压信号；3) 选取另外一个可调电阻R2（也可以是可变电阻），此电阻与电路的负极相连；4) 在电阻R2和负极之间加入一个分流电阻R3，保证电路不被短路。
（2）模拟电流误差放大器法此方法是通过差动放大器的方式对电路进行反馈控制，保证输出电流恒定。
具体实现步骤如下：1) 选定一个操作放大器（Op Amp，即运放），并根据电路需要的电流输出范围和精度选择一种合适的模拟误差放大器（Error Amplifier )；2) 选取一个小信号电源作为基准电压源（可以是芯片内置的电压基准源或是一个高精度稳压器等），并将其接到运放的正极；3) 选取一根集成的电流传感器（Current Sensor），并将传感器接到差动输入端；4) 通过更改反馈网络，将电路转换成差分放大器电路，然后将差分输入端连接到误差放大器的输出端；5) 动态调整放大器的增益和阈值，保证输入端和输出端的电压差恒为零，从而保证输出电流稳定。
恒压恒流电源原理
恒压恒流电源原理
恒压恒流电源是一种能够提供恒定电压和恒定电流输出的电源装置。
它的原理基于负反馈控制原理，通过反馈机制来实现输出端的电压和电流稳定。
恒压恒流电源的基本工作原理如下：
1. 输入电源供电：将电源连接到交流电源或者直流电源，以获得所需的输入电压。
2. 反馈电路：将电压和电流传感器连接到输出端和负载之间，以监测输出电压和电流的变化情况。
3. 错误放大器：通过比较输入信号和反馈信号的差异，错误放大器会产生一个误差信号。
如果输出电压或者电流低于设定值，误差信号将产生一个负反馈信号，通过驱动放大器来调整输出。
4. 控制放大器：控制放大器接收到误差信号后，会放大信号并通过输出管路将其传递给输出端，以调整电压和电流的输出。
5. 输出电压和电流调整：控制放大器根据误差信号的调整，通过改变输出的电压和电流，来使输出达到设定的恒定值。
通过不断地采集和比较输出信号和设定值，恒压恒流电源能够实时地调整输出，使其保持恒定的电压和电流。
这样就能有效地满足各种负载的需求，提供稳定的电源支持。
恒流恒压模式锂离子电池充电器的设计
高效锂离 子电池充 电装置， 详尽 分析了该充 电装置的工作原理 ， 同时对 其硬 件参数和充 电策略进行 了设计 。最后研制 了一 台
工程样机， 给出了实验 结果 。
关键词 ：双管正激 电路； 锂 离子电池 ； 恒流／ 恒压模 式
ＤＯＩ 编码 ：１ ０ ． １ ４ ０ １ ６ ／ ｊ ． ｃ ｎ ｋ ｉ ． １ ０ ０ １ ． ９ ２ ２ ７ ． ２ ０ １ ５ ． ０ ２ ． ０ ２ ５
随着锂离子 电池 的广泛应用 ，相应 的充 电器 技术也越来越
受到重视 。锂离子 电池本 身的特性 ，使得 它对充电器的要求甚 高 。充 电器 的好坏直接影 响着锂离 子电池的安全 与寿命 。在充
放 电过程 中应避免 出现过充 ，过放 ，过 流等现象。在过充状态
≥ 半 ｌ Ｉ ： — Ｓ ｃ ， ｔ 一 Ｄ ｌ 譬 卜 ｊ ｌ Ｆ Ｈ ｊ －
恒定 ，开关 管 ｓ ，ｓ 的漏 源电容为零 。其 中 ｖ ｖ 分别为开关 管ｓ 。 ，ｓ 的控制信号 ，两者时序相 同。 ｔ ｏ ～ ｔ 。 ： ｔ ｏ 时刻 ，ｓ 。 ， ｓ 同时导通 ，变压 器 Ｔ 原 边绕组 Ｅ Ｆ的 电压 为ｖ ，则 副边 电压 Ｖ 。 ＝ ｖ ・ Ｎ ＃ Ｎ。 ，输 出滤波 电感 Ｌ 中的 电流 ｉ
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｉ ｎ ｖ ｉ ｅ ｗ ｏ ｆ ｔ ｈ ｅ ｇ ｏ ｏ ｄ ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｐ ｒ ｏ ｓ ｐ ｅ ｃ ｔ ｏ ｆ ｔ ｈ ｅ ｃ ｕ ｒ ｒ ｅ ｎ ｔ Ｌｉ － ｉ ｏ ｎ ｂ ａ ｋ ｅ ｒ ｙ， ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ｉ ｎ ｔ ｒ ｏ ｄ ｕ ｃ ｅ ａ ｈ ｉ ｇ ｈ ｅ ｉｃ ｆ ｉ ｅ ｎ ｔ Ｌｉ — ｉ ｏ ｎ ｂ ａ ｔ ・
恒流恒压充电原理
1 .主电路采用220V电网直接供电，经KZ1 －KZ4 全控桥式整流，再经极性切换开关输出接负载（蓄电池）。
当蓄电池在充电工作方式时，切换开关K1倒向上端。
全控桥与半控桥工作原理完全相同，只是应用两套触发电路，每套输出脉冲分别控制两个对角位置的可控硅。
当蓄电池工作于放电状态时，K1倒向下端，即蓄电池电压与整流输出反极性相接，同时触发电路的同步变压器的电源也经：K2 倒向右侧。
当电源电压为正半周时，输入电源 1端为正，这时触发KZ2 、KZ3两管使之导通，只要蓄电池电压高于电源电压。
便有电流流回电源；当电源电压高于蓄电池电压时可控硅就自行关断。
同理，当电源 2 端为正时，触发KZ1 、K24 两管使之导通。
C5 ～C8 、R9 －R12 为阻容吸收保护电路，作用是吸收外部电源瞬间高电压，以保护可控硅。
2 .触发电路同步电源由降压变压器Bl 供电，D1 、D2 ，2CW1 、2CW2 组成的两个半波整流工作的触发电路，它们共用一个稳压电阻R5 及一个中线。
给定电压Ug 是从电位器W3 、R4 、D3 、D4 分压取得，根据蓄电池工作方式的不同，反馈信号U，可来自蓄电池电压，经电阻R2 、电位器W1 分压后供给，也可由直流互感器B2取得正比于直流电流的一个电压供给电流信号，前者为恒压充电用；后者为恒流充电用，两种反馈工作方式由开关K3 切换。
移相电路由V1 、R6 、C2 、C3 、C4 、D5 、D6 组成。
单晶管触发电路由V2 、、V3 、R7 、R8 、BMI 、BM2 组成，单结晶体管b1 发出脉冲，经脉冲变压器输出两路脉冲分别触发KZl-KZ4 两个对角位置的可控硅。
直流互感器B2 就是两个线圈反相串联的饱和电抗器，由同步变压器的另一组线圈供电，经D7 ～D10 桥式整流、电容C1 滤波加在电位器W2 上（当穿过铁芯的直流电流较大时铁芯因饱和而阻抗减小，回路电流增大，将它经桥式整流后输出加在电位器W2 上），W2上的电压大小就可以反映直流电流的大小。
磷酸铁锂恒流恒压充电原理
磷酸铁锂恒流恒压充电原理全文共四篇示例，供读者参考第一篇示例：恒流恒压充电原理是指在电池充电过程中，首先采用恒流充电的方式，当电池达到一定的充电容量后，转变为恒压充电，以保证电池充电的效率和安全性。
这种充电方式可以有效地控制电流和电压，减少充电过程中的损耗和危险性，延长电池的寿命。
磷酸铁锂电池的充电过程主要包括三个阶段：恒流充电阶段、恒压充电阶段和充电停止阶段。
在恒流充电阶段，充电器会提供一个固定的充电电流，使电池中的锂离子不断地向正极扩散，完成充电。
当电池电压逐渐升高，达到设定的充电电压时，充电器会转入恒压充电阶段，此时会保持一个固定的充电电压，直到电池充满为止。
恒流恒压充电原理在磷酸铁锂电池中的应用具有以下几个优点：1. 提高充电效率：恒流充电阶段可以使电池在较短的时间内快速达到充满状态，而恒压充电阶段可以控制充电电流，防止过充现象的发生，提高充电效率。
2. 延长电池寿命：恒流恒压充电原理控制电池的充电过程，可以减少充电过程中的损耗，延长电池的寿命。
3. 保证充电安全：恒流充电可以避免因充电电流过大引起的热量过高和电池损坏的情况，恒压充电可以避免过充引起的危险，保证充电的安全性。
4. 节约能源：恒流恒压充电原理可以有效地控制充电过程中的能量消耗，减少能源的浪费。
第二篇示例：磷酸铁锂电池是一种具有高能量密度、长循环寿命和较高安全性能的锂离子电池。
磷酸铁锂电池被广泛应用于电动汽车、储能系统以及便携式电子产品等领域。
而磷酸铁锂电池的充电方式主要包括恒流充电和恒压充电。
恒流恒压充电是一种有效的充电方式，可以提高电池的充电效率和安全性能。
磷酸铁锂电池在充电过程中，需要控制电流和电压来确保电池充电过程的安全和稳定。
恒流充电是指在电池充电过程中，保持充电电流恒定不变，直到电池达到设定的充电截止电压为止。
恒流充电可以有效地控制电池的充电速率，避免过度充电导致电池损坏或爆炸的风险。
恒流恒压充电是将恒流充电和恒压充电两种充电方式结合起来的一种充电方式。
磷酸铁锂恒流恒压充电原理
磷酸铁锂恒流恒压充电原理全文共四篇示例，供读者参考第一篇示例：磷酸铁锂电池是一种新型的锂离子电池，具有高能量密度、长循环寿命和安全性好等特点，被广泛应用于电动汽车、储能系统和移动设备等领域。
为了充分利用磷酸铁锂电池的性能，恒流恒压充电控制策略被广泛采用。
恒流恒压充电原理是指在电池充电过程中，先以恒流方式将电池充至一定电压，然后以恒压方式维持此电压直至电流下降至设定值，随后停止充电。
这种充电方式能够提高电池的充电效率、减少充电时间、延长电池寿命以及提高安全性。
在磷酸铁锂电池的充电过程中，恒流阶段主要是以固定电流向电池注入电荷，以使电池快速充满电量。
当电池电压接近设定值时，充电器会转换到恒压阶段，此时电压保持恒定，电流逐渐降低。
一旦电流下降至设定值，充电过程即停止，电池即可完成充电。
采用恒流恒压充电原理有利于提高电池的充电效率。
在恒流阶段，电池以最大充电速率进行充电，充电电流不会过大，减少了充电时的能量损耗。
在恒压阶段，电压保持稳定，使电池不至于受到过高的电压冲击，提高了充电的安全性。
这种充电方式可以使电池更加均匀地吸收电荷，延长了电池的寿命。
恒流恒压充电原理还能够减少充电时间。
由于在恒流阶段电池以最大速率充电，充电时间相对较短。
在恒压阶段，由于电压保持恒定，电流逐渐降低，直至达到设定值停止充电，再次减少了充电时间。
磷酸铁锂电池采用恒流恒压充电原理是一种高效、安全的充电方式，能够提高电池的循环寿命、减少充电时间和提高充电效率。
在实际应用中，恒流恒压充电控制策略已经得到广泛应用，并不断得到优化和改进，以满足不同应用领域对磷酸铁锂电池性能的需求。
第二篇示例：磷酸铁锂电池是一种新型的动力电池，具有高能量密度、长循环寿命、环保等优点，因此被广泛应用于电动汽车、储能系统等领域。
在充电时，采用恒流恒压充电原理能够更好地保护电池，延长电池的使用寿命，提高充电效率。
磷酸铁锂电池的电极是由锂铁磷酸盐和碳基材料构成的，通过氧化还原反应来释放储存的能量。
磷酸铁锂恒流恒压充电原理
磷酸铁锂恒流恒压充电原理1. 引言1.1 磷酸铁锂电池概述磷酸铁锂电池是一种新型的锂离子电池，具有高能量密度、长循环寿命和较好的安全性能等优点。
磷酸铁锂电池的正极材料是LiFePO4，负极材料是石墨，电解液是碳酸乙烯二酯（EC）与二甲基碳酸二甲酯（DMC）的混合物。
这种电池在市场上越来越受欢迎，被广泛应用于电动汽车、储能系统、电动工具等领域。
相比于传统的锂离子电池，磷酸铁锂电池更加稳定和安全，不易发生过热、短路等情况。
其循环寿命也更长，通常可以达到几千次充放电循环。
磷酸铁锂电池是一种性能稳定、安全可靠的电池类型，具有广阔的应用前景。
1.2 恒流恒压充电原理简介恒流恒压充电原理是指在充电过程中，电池会以恒定的电流进行充电，直到电池电压达到设定值后，维持恒定的电压进行充电。
这种充电方式能够更有效地保护电池，延长电池的使用寿命，并提高电池充电的效率。
恒流恒压充电原理适用于磷酸铁锂电池这样的锂离子电池，因为这种电池具有高能量密度、长循环寿命、低自放电率等特点，适合使用高效率的恒流恒压充电方式。
磷酸铁锂电池在恒流恒压充电过程中表现出较好的充电特性和安全性，使其在各种领域得到广泛应用。
2. 正文2.1 磷酸铁锂电池特点磷酸铁锂电池是一种新型的锂离子电池，其具有以下特点：1. 高能量密度：磷酸铁锂电池具有较高的能量密度，能够提供持久稳定的电力供应，适用于需求较高的电子设备和汽车动力系统。
2. 长循环寿命：磷酸铁锂电池具有较长的循环寿命，可循环充放电数千次而不损坏电池性能，降低了使用成本并延长了电池的使用寿命。
3. 高安全性：磷酸铁锂电池采用磷酸铁锂为正极材料，具有较高的热稳定性和安全性，不易发生热失控和爆炸，大大减少了安全风险。
4. 环保节能：磷酸铁锂电池不含重金属汞、铅等有害物质，符合环保要求，且充电效率较高，能有效减少能源浪费。
5. 快速充电：磷酸铁锂电池具有快速充电的特点，能够在短时间内完成充电，提高了使用效率和便利性。
恒流恒压充电器的原理与设计
恒流恒压充电器的原理与设计随着高新电子技术的发展各类充电电子产品不断上升，为此云峰电子为朋友们提供些相关恒流充电器的制作与原理分析，请仔细阅读！第一类、lm317恒流源电路图图１、图２分别是用７８××和ＬＭ３１７构成的恒流充电电路，两种电路构成形式一致。
对于图１的电路，输出电流Ｉｏ＝Ｖｘｘ／Ｒ＋ＩQ，式中Ｖｘｘ是标称输出电压，ＩQ是从ＧＮＤ端流出的电流，通常ＩQ≤５ｍＡ。
当ＶＩ、Ｖｘｘ及环境温度变化时，ＩＱ的变化较大，被充电电池电压变化也会引起ＩQ的变化。
ＩQ是Ｉｏ的一部分，要流过电池，ＩQ的值与Ｉｏ相比不可忽略，因而这种电路的恒流效果比较差。
对于图２的电路，输出电流Ｉｏ＝ＶREF／Ｒ＋ＩADJ，式中ＶREF是基准电压，为１．２５Ｖ，ＩADJ是从调整端ＡＤＪ流出的电流，通常ＩADJ≤５０μＡ。
虽然ＩADJ也随ＶI及环境条件的变化而变化，且也是Ｉｏ的一部分，但由于ＩADJ仅为７８××的ＩQ的１％，与Ｉｏ相比，ＩQ可以忽略。
可见ＬＭ３１７的恒流效果较好。
对可充电电池进行恒流充电，用三端稳压集成电路构成恒流充电电路具有元件易购、电路简单的特点。
有些读者在设计电路时采用７８××稳压块，如《电子报》２００１年第２期第十一版刊登的《简单可靠的恒流充电器》及今年第６期第十版的《恒流充电器的改进》一文，均采用７８０５。
７８××虽然可接成恒流电路，但恒流效果不如ＬＭ３１７，前者是固定输出稳压ＩＣ，后者是可调输出稳压ＩＣ，两种芯片的售价又相近，采用ＬＭ３１７才是更为合理的改进。
ＬＭ３１７采用Ｔ０－３金属气密封装的耗散功率为２０Ｗ，采用ＴＯ－２２０塑封结构的耗散功率为１５Ｗ，负载电流均可达１．５Ａ，使用时需配适当面积的散热器。
由于ＬＭ３１７的ＶREF＝１．２５Ｖ，其最小压差为３Ｖ，因此输入电压ＶI达４．２５Ｖ就能正常工作。
但应注意输出电流Ｉｏ调得较大时，输入电压ＶI的范围将减小，超出范围会进入安全保护区工作状态，使用时可从图３的安全工作区保护曲线上查明输入—输出压差（ＶI－Ｖｏ）的范围。
恒流转恒压电路防止过充
在恒流转恒压充电电路中，防止过充主要是通过监测电池电压和/或电流，并在电池接近满电状态时切换到恒压充电模式或者减小充电电流来实现的。
以下是一个基本原理：
1. 电池电压检测：
当电池电压达到预设的满充电压阈值（如锂电池4.2V/cell）时，充电控制器会将充电模式从恒流转换为恒压。
在恒压阶段，充电电流会随着电池接近饱和而逐渐减小，当电流降低到一个设定的小于安全阈值（例如0.1C或更低）时，充电过程终止。
2. 负温度系数热敏电阻（NTC）监控：
一些充电器还会使用NTC热敏电阻来监控电池充电时的温度变化。
如果电池温度过高，说明可能已接近满充或发生异常，此时应停止或降低充电速率以防止过充。
3. -ΔV 技术：
在某些高级充电管理方案中，会采用“-ΔV”技术。
当电池充满后，其端电压会在短时间内出现微小下降现象。
充电器能检测到这种电压下降（一般约10mV），
并据此判断电池已接近完全充电，从而终止充电过程。
4. 智能充电算法：
现代锂离子电池充电器常采用更为复杂的控制算法，比如CC-CV（恒流-恒压）充电法结合脉冲充电、涓流充电等多种手段，精确控制充电过程，确保电池不会过充。
5. 硬件保护措施：
为了提供额外的安全性，充电电路通常还配备有过充保护IC（集成芯片），一旦检测到过充情况，会立即切断充电回路，避免电池因过充导致损坏甚至安全隐患。
总结来说，防止恒流转恒压电路中的过充问题，主要依赖于精准的电压与电流检测、温度监控以及先进的充电控制算法和硬件保护机制。
恒压恒流方案
恒压恒流方案恒压恒流方案是一种用于电子设备和电路的电源控制方案。
它可以确保在不同负载条件下提供稳定的电压和电流输出，从而保护设备免受电源波动和过载的影响。
这种方案在各种应用中被广泛采用，如照明系统、电动车充电器、电子测量设备等。
一、恒压恒流原理恒压恒流方案通过电源控制器实现，其基本原理是使用反馈回路来监测负载电流和电压，然后调整输出电流和电压以保持其在设定值范围内。
一般情况下，电源控制器会根据负载的变化动态调整输出，以确保恒定的压力和流量。
在恒压恒流方案中，电源控制器通常采用PWM调制技术来调整输出电流和电压。
PWM调制技术通过调整开关频率和占空比来实现对输出电流和电压的控制。
具体而言，当负载电流或电压高于设定值时，PWM控制器会降低开关频率和占空比，以降低输出电流和电压；当负载电流或电压低于设定值时，PWM控制器会增加开关频率和占空比，以增加输出电流和电压。
二、恒压恒流方案的应用1. 照明系统：恒压恒流方案可广泛应用于LED照明系统，确保LED灯具在不同负载条件下工作稳定。
通过恒压恒流控制，LED灯具可以获得稳定的亮度和颜色温度，提供高质量的照明效果。
2. 电动车充电器：电动车充电器需要提供稳定的电压和电流以充电电池。
恒压恒流方案可以保证充电器在不同电池状态和充电速度下提供恒定的电压和电流输出，确保电池充电效果和安全性。
3. 电子测量设备：在电子测试和测量领域，恒压恒流方案可以确保测量设备在不同负载条件下提供准确的电压和电流输出。
这对于精确测量电路性能和特性至关重要。
三、恒压恒流方案的优点1. 稳定性：恒压恒流方案可以保证电源输出在不同负载条件下稳定。
这对于电子设备的正常工作非常重要，尤其是对于对电压和电流要求较高的设备。
2. 保护性：恒压恒流方案可以保护电子设备免受电源波动和过载的影响。
通过动态调整输出电压和电流，它可以适应负载的变化，确保设备的安全运行。
3. 灵活性：恒压恒流方案可以根据具体的应用需求来调整输出电压和电流。
恒压恒流恒功率设计报告
恒压恒流恒功率设计报告一、引言恒压恒流恒功率技术是一种主要应用于电源和电池充电器等领域的电路设计技术。
它能根据负载的需求，在一定的电压和电流条件下，保持稳定的功率输出。
该技术可以广泛应用于电子设备的充电、驱动、电源等方面。
本报告将介绍关于恒压恒流恒功率电路的设计原理、电路图、性能测试结果等内容。
二、设计原理具体实现该设计原理的电路主要由三个关键模块组成：电流调节模块，电压调节模块和功率调节模块。
电流调节模块主要通过反馈控制电流的大小，使其保持恒定；电压调节模块则负责调整输出电压的大小；功率调节模块实现电流和电压的协作控制，使其在负载变化时能够快速响应并稳定输出。
三、电路设计在该电路图中，运放U1用于控制输出电压，它通过反馈电路采集输出电流，与设定的参考电流进行比较，通过调节电流调节元件R2的阻值，控制输出电流恒定。
运放U2用于控制输出电压，它通过反馈电路采集输出电压，与设定的参考电压进行比较，通过调节电压调节元件R3的阻值，控制输出电压恒定。
功率调节模块由电感L和电容C组成，用于平滑输出波形。
四、性能测试我们对设计的恒压恒流恒功率电路进行了性能测试，测试结果如下。
1.输出电压范围：0V-30V2.输出电流范围：0A-5A3.输出功率范围：0W-150W4.稳定性测试：在不同负载情况下，电流和电压保持稳定，功率波动小于2%。
5. 响应时间测试：在负载变化时，电流和电压能够迅速调节，响应时间小于10ms。
以上测试结果表明，该恒压恒流恒功率电路设计性能良好，能够满足多种负载要求。
五、结论本报告介绍了恒压恒流恒功率电路的设计原理和具体的电路设计，并进行了性能测试。
测试结果表明，该电路设计满足要求，能够实现稳定的功率输出。
该电路设计可以广泛应用于电子设备的充电、驱动、电源等领域，具有一定的实用性和推广价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒流恒压充电器的原理与设计2009-09-22 09:26随着高新电子技术的发展各类充电电子产品不断上升，为此云峰电子为朋友们提供些相关恒流充电器的制作与原理分析，请仔细阅读！详情咨询第一类、lm317恒流源电路图图１、图２分别是用７８××和ＬＭ３１７构成的恒流充电电路，两种电路构成形式一致。
对于图１的电路，输出电流Ｉｏ＝Ｖｘｘ／Ｒ＋ＩQ，式中Ｖｘｘ是标称输出电压，ＩQ是从ＧＮＤ端流出的电流，通常ＩQ≤５ｍＡ。
当ＶＩ、Ｖｘｘ及环境温度变化时，ＩＱ的变化较大，被充电电池电压变化也会引起ＩQ的变化。
ＩQ是Ｉｏ的一部分，要流过电池，ＩQ的值与Ｉｏ相比不可忽略，因而这种电路的恒流效果比较差。
对于图２的电路，输出电流Ｉｏ＝ＶREF／Ｒ＋ＩADJ，式中ＶREF是基准电压，为１．２５Ｖ，ＩADJ是从调整端ＡＤＪ流出的电流，通常ＩADJ≤５０μＡ。
虽然ＩADJ也随ＶI及环境条件的变化而变化，且也是Ｉｏ的一部分，但由于ＩADJ仅为７８××的ＩQ的１％，与Ｉｏ相比，ＩQ可以忽略。
可见ＬＭ３１７的恒流效果较好。
对可充电电池进行恒流充电，用三端稳压集成电路构成恒流充电电路具有元件易购、电路简单的特点。
有些读者在设计电路时采用７８××稳压块，如《电子报》２００１年第２期第十一版刊登的《简单可靠的恒流充电器》及今年第６期第十版的《恒流充电器的改进》一文，均采用７８０５。
７８××虽然可接成恒流电路，但恒流效果不如ＬＭ３１７，前者是固定输出稳压ＩＣ，后者是可调输出稳压ＩＣ，两种芯片的售价又相近，采用ＬＭ３１７才是更为合理的改进。
ＬＭ３１７采用Ｔ０－３金属气密封装的耗散功率为２０Ｗ，采用ＴＯ－２２０塑封结构的耗散功率为１５Ｗ，负载电流均可达１．５Ａ，使用时需配适当面积的散热器。
由于ＬＭ３１７的ＶREF＝１．２５Ｖ，其最小压差为３Ｖ，因此输入电压ＶI达４．２５Ｖ就能正常工作。
但应注意输出电流Ｉｏ调得较大时，输入电压ＶI的范围将减小，超出范围会进入安全保护区工作状态，使用时可从图３的安全工作区保护曲线上查明输入—输出压差（ＶI－Ｖｏ）的范围。
７８××与ＬＭ３１７内部均有限流、过热保护功能，后者还有安全工作区保护功能。
７８××不允许ＧＮＤ端悬空，否则器件极易损坏。
ＬＭ３１７即使ＡＤＪ端悬空，各种保护功能仍然有效。
方案二、本电路实际上是一个恒流源。
核器件是集成三端可调稳压器LM317T。
LM317T在电源电压足够的情况下可以保持其+Vout端比其ADJ端电压高1。
25V。
请看图中的接法,ADJ端直接与待充电池相连。
但ADJ端的内阻很大(正常情况下ADJ端的电流不会超过50μA),可近似看作开路,但它可以对电压进行取样。
LM317T将+Vout端的电压提高到比ADJ端高1.25V,那么跨接在+Vout端与ADJ端的电阻上将有1.25V/25.5Ω=0。
05A=50mA的电流流过(25.5Ω为开关打开时,R1与R2并联后的总阻值)。
这个电流便流过电池,对电池进行了恒流充电。
公式与计算、普通充电电池充电时间计算一、充电常识在这里，首先要说明的是，充电是使用充电电池的重要步骤。
适当合理的充电对延长电池寿命很有好处，而野蛮胡乱充电将会对电池寿命有很大影响。
上一篇曾说过，目前的锂电池基本都是根据各个产品单独封装，互不通用的，因此各个产品也提供各自的充电设备，互不通用，在使用时只要遵循各自的说明书使用即可。
所以本篇对电池充电的介绍主要是指镍镉电池和镍氢电池。
对镍隔电池和镍氢电池充电有两种方式，就是我们大家所熟知的“快充”和“慢充”。
快充和慢充是充电的一个重要概念，只有了解了快充和慢充才能正确掌握充电。
首先，快充和慢充是个相对的概念。
有人曾问，我的充电器充电电流有200mA，是不是快充？这个答案并不绝对，应该回答对于某些电池来说，它是快充，而对于某些电池来说，它只是慢充。
那我们究竟怎样来判别快充还是慢充呢？例如一节5号镍氢电池的电容量为1200mAH，而另一节则为1600mAH。
我们把一节电池的电容量称为1C，可见1C只是一个逻辑概念，同样的1C，并不相等。
在充电时，充电电流小于0.1C时，我们称为涓流充电。
顾名思义，是指电流很小。
一般而言，涓流充电能够把电池充的很足，而不伤害电池寿命，但用涓流充电所花的时间实在太长，因此很少单独使用，而是和其它充电方式结合使用。
充电电流在0.1C-0.2C之间时，我们称为慢速充电。
充电电流大于0.2C，小于0.8C则是快速充电。
而当充电电流大于0.8C时，我们称之为超高速充电。
正因为1C是个逻辑概念而非绝对值，因此根据1C折算的快充慢充也是一个相对值。
前面例子中提到的200mA充电电流对于1200mAH的电池来说是慢充，而对于700mAH的电池来说就是快充。
知道了快慢充的概念后，我们还需要了解充电器的情况才能对电池正确充电。
目前市场上的充电器主要分为恒流充电器和自动充电器两种二、恒流充电器恒流充电器是市场上最常见的充电器，从镍镉电池时代，我们就开始使用恒流充电器。
恒流充电器通常使用慢速充电电流，它的使用相对比较简单，只需将电池放在电池仓中即可充电。
需要注意的是，对充电时间的计算要准确。
对充电时间的计算有个简单的公式：Hour=1.5C/充电电流。
例如：对1200mAH的电池充电，充电器的充电电流为150mA，则时间为1800mAH/150mA等于12小时。
当然在很多时候并不能计算出正好的时间，我们可以挑离得最近的半小时以方便记时。
例如：充电器的电流为160mA，对1400mAH的电池充电，则时间为2100mAH/160mA约为13小时，而不用计算到分。
恒流充电器的构造简单，工作稳定，是一种不错的充电方式，对电池寿命的影响小。
但它也有其局限性，首先必须计算时间，另外随着镍氢电池的容量越来越大，恒流充电所需的时间也越来越长，对使用带来了一定的不便。
因此，近年来快速自动充电器也逐渐流行起来三、快速自动充电器快速自动充电器在这两年越来越受到大家欢迎，它具有充电速度快，安全等特点。
但也有一部分人对它有疑虑，因为快速充电器基本都使用快充电流来充电，这些人怕它会对电池的寿命产生影响。
那么实际的情况如何呢？首先要肯定的是大电流充电对电池寿命的影响是很小的，在很多情况下我们都要用到快速充电甚至超高速充电，充电电流有时可以达到2C或更高。
大电流并不是电池杀手，真正对电池寿命产生影响的是大电流充电时产生的高热。
我们对电池充电时要使用比电池标称电压稍高的电压来进行，而电池本身对充电电流会产生一个反电势，因此有一部分电流为了抵消反电势而白白作功，转化为热能。
当充电电流越大，就有更多的电能被转化为热能，充电时的温度就越高。
过高的温度对充电电池是有害的，在慢速恒流充电器中，由于是慢速充电，产生的热量在可控制范围内，因此并不需要采取特殊的措施。
但在快速自动充电器中，采用快充电流就会产生更高的温度。
因此目前市场上的快速自动充电器都采用了各种方法来降低充电时的温度，通常所使用的是余弦法，也就是说并非用恒定的大电流充电，而是像余弦波那样电流强度随之变化，这样能缓解热量的积聚，从而将温度控制在一定范围内。
由于这类充电器不再使用恒定的电流充电，也和过去的恒流充电器有明显的区别使用快速充电器的另一个问题是，当充电时间到了之后如果忘记停止充电，对电池的伤害要远大于慢速恒流充电器过充产生的伤害。
因此为了解决过充问题，快速充电器一般都采用了比如电压斜率判断法等方法来判断电池是否接近充满，这些充电器都使用了控制电路或者IC芯片来完成这一任务。
当电池接近充满时，控制电路会自动转入涓流充电模式，对电池进行涓流充电。
采用涓流电流对电池进行充电的好处是很明显的，其一如前所述，涓流充电能将电池充的很满，其次就是不用担心过充的问题，因此使用这类充电器的最大好处就是不用再去计算时间。
具体的使用方法可以查看各自的使用说明书，以防操作不当。
快速充电器有一个分支就是超高速的充电器，这类充电器应用范围不大，设计、结构和工艺都很复杂，因此价格相当昂贵。
在一些特殊的场合，人们需要在很短的时间内充好电池使用，这就需要使用超高速充电器。
由于超高速充电器需要极大的充电电流，有些甚至使用了2C-3C的充电电流，其发热问题尤为严重，仅仅采用余弦波充电还不够，因此这类充电器很多都采用在一个余弦波后插入一个很短暂的放电这种方法。
这种做法可以缓解由于反电势消耗充电电流所产生的热量积累，从而进一步控制温度。
四、放电上一篇曾介绍了充电电池的记忆效应，我们也知道当记忆效应逐渐累积，会使电池的实际使用容量大幅下降。
要减轻记忆效应所带来的负作用，一个有效的方法就是放电。
一般来讲由于镍镉电池的记忆效应比较明显，建议在反复充电使用5-10次后就作一次放电，而镍氢电池的记忆效应要好些，可以在反复充电使用20-30次后作一次放电。
在市场上销售的一些高档充电器自身带有放电功能，但绝大部分的中低档充电器是没有放电功能的，这时我们该怎么办呢？在了解了放电的原理后，我们也可以自己尝试着对电池进行放电。
我们已经知道，镍镉电池和镍氢电池的标称电压是1.2V，但实际上，电池的电压是个变化的值，随着电量是否充足，围绕着1.2V左右进行波动。
一般在1V-1.4V之间波动，不同品牌的电池由于工艺上的不尽相同，电压波动范围也不完全一致对电池进行放电就是采用很小的放电电流，使电池的电压缓慢下降，下降到0.9V-1V之间，就应该停止放电。
不建议将电池放电到0.9V之下，这样做会造成过度放电，使电池受到不可逆的伤害，上一篇曾说过充电电池不适合于用在家电遥控器中，就是因为遥控器的使用电流很小，长时间放在遥控器中使用很容易造成过度放电。
电池经过一次正确的放电后，你会惊喜的发现电池的容量又恢复到原来的水平，因此当发现电池的容量有所下降时，就最好作一次放电。
自己对电池做放电有个简便的方法，就是接一个小电珠作为负载，但必须使用电表来监视电压值的变化，以防过度放电。
对于充电器的选择，究竟是选择快速充电器还是慢速恒流充电器，这主要看自己使用的侧重点。
例如经常外出使用数码相机等设备的朋友，就应该选择快速充电器，以满足时间上的要求，甚至可以购买超高速的充电器，而只使用随身听等设备的朋友，恒流充电器就能满足需要在掌握了正确的充放电知识后，大家一定能更好地使用自己的充电电池。
请大家不要拘泥于快速充电.充电时间计算**********电池容量看电池外面的标注***********************充电电流看充电器上标注的输入电流*******1、充电电流小于等于电池容量的5％时充电时间（小时）＝电池容量（mAH）×1.6÷充电电流(mA)2、充电电流大于电池容量的5％，小于等于10％时：充电时间（小时）＝电池容量（mAH）×1.5÷充电电流(mA) 3、充电电流大于电池容量的10％，小于等于15％时：充电时间（小时）＝电池容量（mAH）×1.3÷充电电流(mA 4、充电电流大于电池容量的15％，小于等于20％时充电时间（小时）＝电池容量（mAH）×1.2÷充电电流(mA) 5、充电电流大于电池容量的20％时：充电时间（小时）＝电池容量（mAH）×1.1÷充电电流(mA)。
