地块项目桩基检测流程及三类桩处理
BC地块项目桩基检测工作流程与三类桩处理办法
二、桩基检测流程
2、单桩承载力和桩身完整性验收抽样检测的受检桩(方案)选择宜 符合下列规定; 1)施工质量有疑问的桩; 2)设计方认为重要的桩; 3)局部地质条件出现异常的桩; 4)施工工艺不同的桩; 5)承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩; 6)除上述规定外,同类型桩宜均匀随机分布。
BC地块项目桩基检测流程 及三类桩处理
2013年5月26日
目录
一、桩基检测规定 二、桩基检测流程 三、缺陷桩基处理措施严密的工作,它充分体现了科学性、公正 性和客观性。检测结果是检验桩基勘察、设计、施工单位的质量水准, 检测结论直接关系到建筑物的安全和正常使用,检测方法选择是否合 理直接影响结论的正确与否。
前言
为了确保基桩检测工作质量,国家相关部门统一基桩检测方法, 为设计和施工验收提供可靠依据,使基桩质量检测工作符合安全适用、 技术先进、数据准确、正确评价的要求。基桩检测方法应根据各种检 测方法的特点和适用范围,考虑地质条件、桩型及施工质量可靠性、 使用要求等因素进行合理选择搭配。基桩检测结果应结合上述因素进 行分析判定。本次汇报结合桩基检测规定、流程及缺陷桩基处理等施 工全过程进行对本项目梳理。
二、桩基检测流程
3、前期准备,不光是对设备、仪器的校对及准备;且应宜(宁波) 地方要求到桩基检测协会备案; 宁波桩基协会委托书表单如下: 报批单、附件1-1C、附件2D、桩基委托书B
二、桩基检测流程
报批单
地基基础现场检测通知单
工程名称
工程详细地址
“地基基础检测委托书” 编号
检测方法/桩基类型 现场检测开始时间
静载/管桩
检测单位
检测人员/联系电话 检测仪器设备
项目负责人/联系电话
备注:本单由检测单位填写,并于现场检测前以传真或派人直接送达检测协会。
三类桩桩的处理

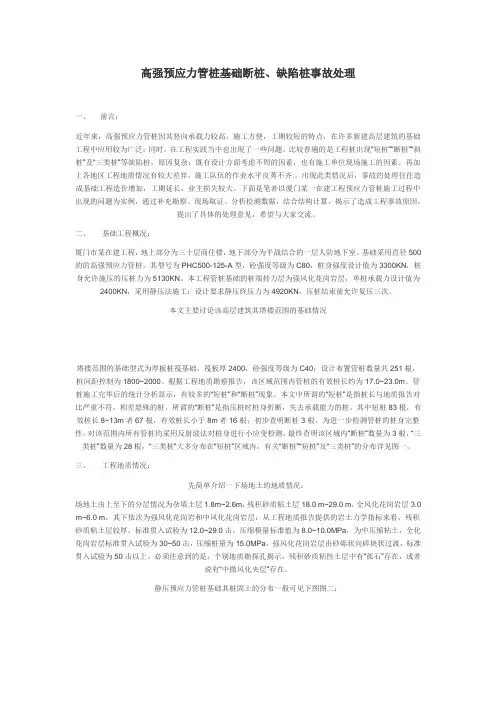

高强预应力管桩基础断桩、缺陷桩事故处理一、前言:近年来,高强预应力管桩因其竖向承载力较高,施工方便,工期较短的特点,在许多新建高层建筑的基础工程中应用较为广泛;同时,在工程实践当中也出现了一些问题。
比较普遍的是工程桩出现“短桩”“断桩”“斜桩”及“三类桩”等缺陷桩,原因复杂;既有设计方面考虑不周的因素,也有施工单位现场施工的因素。
再加上各地区工程地质情况有较大差异,施工队伍的作业水平良莠不齐.。
出现此类情况后,事故的处理往往造成基础工程造价增加,工期延长,业主损失较大。
下面是笔者以厦门某一在建工程预应力管桩施工过程中出现的问题为实例,通过补充勘察、现场取证、分析检测数据,结合结构计算,揭示了造成工程事故原因,提出了具体的处理意见,希望与大家交流。
二、基础工程概况:厦门市某在建工程,地上部分为三十层商住楼,地下部分为平战结合的一层人防地下室。
基础采用直径500的的高强预应力管桩,其型号为PHC500-125-A型,砼强度等级为C80,桩身强度设计值为3300KN,桩身允许施压的压桩力为5130KN。
本工程管桩基础的桩端持力层为强风化花岗岩层,单桩承载力设计值为2400KN,采用静压法施工;设计要求静压终压力为4920KN,压桩结束前允许复压三次。
本文主要讨论该高层建筑其塔楼范围的基础情况塔楼范围的基础型式为厚板桩筏基础,筏板厚2400,砼强度等级为C40;设计布置管桩数量共251根,桩间距控制为1800~2000。
根据工程地质勘察报告,该区域范围内管桩的有效桩长约为17.0~23.0m。
管桩施工完毕后的统计分析显示,有较多的“短桩”和“断桩”现象。
本文中所谓的“短桩”是指桩长与地质报告对比严重不符,相差悬殊的桩。
所谓的“断桩”是指压桩时桩身折断,失去承载能力的桩。
其中短桩83根,有效桩长8~13m者67根,有效桩长小于8m者16根;初步查明断桩3根。
为进一步检测管桩的桩身完整性,对该范围内所有管桩均采用反射波法对桩身进行小应变检测,最终查明该区域内“断桩”数量为3根,“三类桩”数量为28根,“三类桩”大多分布在“短桩”区域内。
三类桩处理方案
目录第一节工程概况 (1)第二节工程事故状况 (2)第三节原因分析 (2)第四节补救方法 (3)第五节钻孔桩的施工方案 (4)5.1主要工序施工方法 (4)5.2技术要求及措施 (6)5.3钻孔桩的特点及控制措施 (11)5.4质量保证措施 (12)5.5雨季施工措施 (16)5.6环境保护措施 (16)5.7安全生产、文明施工措施 (16)5.8钻孔灌注桩施工常见问题及对策 (18)5.9、应急措施 (21)附件桩基检测方案 (22)工作联系单272 (22)图纸TG1 (22)第一节工程概况南沙碧桂园金沙路项目(北二楼)桩基工程采用锤击桩,(PHC)A 型桩(抗拔桩AB型)桩径为 500一种,其相应的壁厚为100,要求桩端到达强风化花岗岩并深入该岩层≥2m,桩长约22~30m。
抗拔桩尽量采用最大单根长度。
单桩竖向承载力特征值分别为1300KN终压值控制为Rsm=2900KN,单桩抗拔承载力特征值取350KN。
1.1、地质岩性简介场区属于冲积平原地貌,钻孔揭露深度范围内第四系土层为填土、冲积土及残积土,基岩为燕山期地层,岩性为花岗岩,自上而下叙述如下:1、第四系人工填土层(Qml)①层粘性素填土:浅灰黄色、灰色,松散,以粘性土为主,石英砂次之,夹少量碎石块,均匀性较差,欠压实,堆填时间较长。
该层厚0.70~4.60m,平均层厚2.17m,层顶面埋深0.00~0.00m。
2、第四系冲积层(Qal)②1层粉质粘土:褐灰色,软塑~可塑,以粉、粘粒组成为主,含少量石英砂,稍有光泽,粘性一般,干强度中等,韧性中等。
层厚0.50~2.80m,平均层厚1.20m,层顶面埋深0.00~2.70m。
②2层淤泥:灰黑色,饱和,流塑,含腐殖质,有腐殖臭味,局部夹淤泥质粉质粘土及薄层粉细砂。
层厚0.80~24.60m,平均层厚5.19m,层顶面埋深0.50~5.00m。
②3层细砂:灰色、深灰色,饱和,松散,分选性好,以石英砂为主,呈次棱角状,层厚0.80~9.40m,平均层厚3.20m,层顶面埋深1.70~9.60m。
某地块项目桩基检测流程及三类桩处理

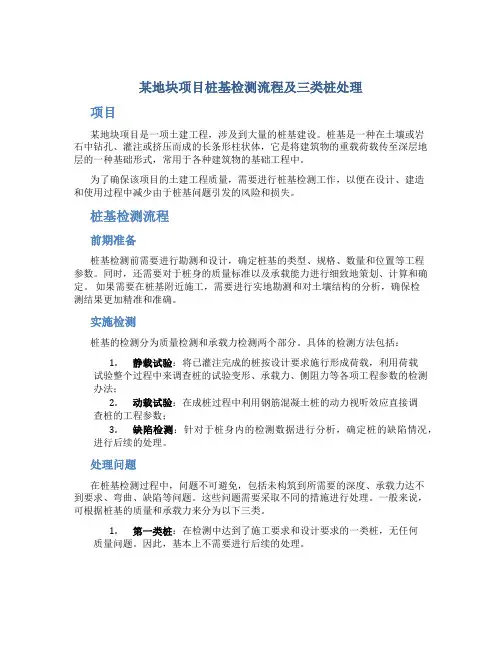

某地块项目桩基检测流程及三类桩处理项目某地块项目是一项土建工程,涉及到大量的桩基建设。
桩基是一种在土壤或岩石中钻孔、灌注或挤压而成的长条形柱状体,它是将建筑物的重载荷载传至深层地层的一种基础形式,常用于各种建筑物的基础工程中。
为了确保该项目的土建工程质量,需要进行桩基检测工作,以便在设计、建造和使用过程中减少由于桩基问题引发的风险和损失。
桩基检测流程前期准备桩基检测前需要进行勘测和设计,确定桩基的类型、规格、数量和位置等工程参数。
同时,还需要对于桩身的质量标准以及承载能力进行细致地策划、计算和确定。
如果需要在桩基附近施工,需要进行实地勘测和对土壤结构的分析,确保检测结果更加精准和准确。
实施检测桩基的检测分为质量检测和承载力检测两个部分。
具体的检测方法包括:1.静载试验:将已灌注完成的桩按设计要求施行形成荷载,利用荷载试验整个过程中来调查桩的试验变形、承载力、侧阻力等各项工程参数的检测办法;2.动载试验:在成桩过程中利用钢筋混凝土桩的动力视听效应直接调查桩的工程参数;3.缺陷检测:针对于桩身内的检测数据进行分析,确定桩的缺陷情况,进行后续的处理。
处理问题在桩基检测过程中,问题不可避免,包括未构筑到所需要的深度、承载力达不到要求、弯曲、缺陷等问题。
这些问题需要采取不同的措施进行处理。
一般来说,可根据桩基的质量和承载力来分为以下三类。
1.第一类桩:在检测中达到了施工要求和设计要求的一类桩,无任何质量问题。
因此,基本上不需要进行后续的处理。
2.第二类桩:在施工过程中或者检测过程中存在部分问题的桩基,例如在桩身中间出现过缺陷,但是未到达危及桩基安全的程度,此时可采取加固的方式,将桩身的不良部分重新修复并加强来增加桩基的承载能力。
3.第三类桩:这是一种质量或者承载能力都出现明显问题的桩基。
针对此类问题的桩基,可采取更加严格的处理方式,例如重新打桩或者换成相应规格的桩,从而确保整个工程的安全与稳定。
桩基检测是土建工程中至关重要的一部分,它可以检测桩基质量和承载力等工程参数,保障工程的安全和稳定。
三类桩桩的处理

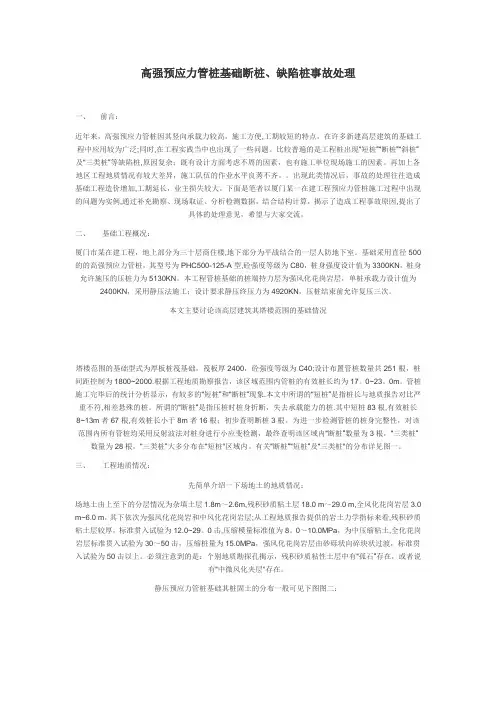

高强预应力管桩基础断桩、缺陷桩事故处理一、前言:近年来,高强预应力管桩因其竖向承载力较高,施工方便,工期较短的特点,在许多新建高层建筑的基础工程中应用较为广泛;同时,在工程实践当中也出现了一些问题。
比较普遍的是工程桩出现“短桩”“断桩”“斜桩”及“三类桩”等缺陷桩,原因复杂;既有设计方面考虑不周的因素,也有施工单位现场施工的因素。
再加上各地区工程地质情况有较大差异,施工队伍的作业水平良莠不齐。
出现此类情况后,事故的处理往往造成基础工程造价增加,工期延长,业主损失较大。
下面是笔者以厦门某一在建工程预应力管桩施工过程中出现的问题为实例,通过补充勘察、现场取证、分析检测数据,结合结构计算,揭示了造成工程事故原因,提出了具体的处理意见,希望与大家交流。
二、基础工程概况:厦门市某在建工程,地上部分为三十层商住楼,地下部分为平战结合的一层人防地下室。
基础采用直径500的的高强预应力管桩,其型号为PHC500-125-A型,砼强度等级为C80,桩身强度设计值为3300KN,桩身允许施压的压桩力为5130KN。
本工程管桩基础的桩端持力层为强风化花岗岩层,单桩承载力设计值为2400KN,采用静压法施工;设计要求静压终压力为4920KN,压桩结束前允许复压三次。
本文主要讨论该高层建筑其塔楼范围的基础情况塔楼范围的基础型式为厚板桩筏基础,筏板厚2400,砼强度等级为C40;设计布置管桩数量共251根,桩间距控制为1800~2000.根据工程地质勘察报告,该区域范围内管桩的有效桩长约为17。
0~23。
0m。
管桩施工完毕后的统计分析显示,有较多的“短桩”和“断桩”现象.本文中所谓的“短桩”是指桩长与地质报告对比严重不符,相差悬殊的桩。
所谓的“断桩”是指压桩时桩身折断,失去承载能力的桩.其中短桩83根,有效桩长8~13m者67根,有效桩长小于8m者16根;初步查明断桩3根。
为进一步检测管桩的桩身完整性,对该范围内所有管桩均采用反射波法对桩身进行小应变检测,最终查明该区域内“断桩”数量为3根,“三类桩”数量为28根,“三类桩”大多分布在“短桩"区域内。
BC地块项目桩基检测流程及三类桩处理
准备所需检测设备和人员,确保设 备运行正常,人员具备相应的专业 技能和资质。
检测方法与步骤
静载检测
高应变检测
采用静载检测方法,通过堆载或锚桩 等方式对桩基施加垂直荷载,测试桩 基的承载力和沉降量。
采用高应变检测方法,通过锤击桩身, 采集相关数据,分析桩基的承载力和 极限状态。
低应变检测
05 结论与建议
结论
桩基检测流程
BC地块项目的桩基检测流程包括前期准备 、检测实施和结果分析三个阶段。在前期准 备阶段,需进行资料收集、现场勘查和方案 编制等工作;在检测实施阶段,根据方案采 用相应的方法进行检测,并及时记录数据; 在结果分析阶段,对检测数据进行分析处理 ,评估桩基质量,并编写检测报告。
03 三类桩处理
三类桩的定义与分类
三类桩是指桩身存在严重缺陷,如桩 身断裂、桩身混凝土疏松、桩身截面 面积不足等,不能承受设计要求的竖 向承载力的桩。
根据缺陷的严重程度,三类桩可分为 三A、三B和三C三个级别。
三类桩的处理方法
三A类桩
一般采取加固补强的方法, 如桩身加箍、桩身注浆等, 以提高桩身的承载力。
• 加强数据处理:对于检测得到的大量数据,应加强数据处理和分析工作,以便 更准确地评估桩基质量。建议采用专业的数据处理软件或平台,对数据进行整 理、分析和可视化展示。
• 优化三类桩处理:针对不同类型的三类桩,应采取合适的加固或报废处理措施 。对于需加固的三类桩,应综合考虑其受力特点、地质条件等因素,选择合适 的加固方法;对于无法加固的三类桩,应及时报废并采取补桩等措施,确保建 筑物的安全性和稳定性。
采用低应变检测方法,在桩顶施加激 振信号,通过分析桩身的振动信号判 断桩身完整性和是否存在缺陷。
桩基检测三类桩
桩基检测三类桩一、概述一、二栋工程基础采用冲击成孔灌注桩,据桩抽芯检测显示,骏景湾豪庭一期一栋109#桩出现小应变检测结果II类桩,抽芯检测结果出IV类桩结果,经相关单位商讨决定采用灌注桩钻孔灌浆施工方案。
二、灌注桩钻孔灌注浆施工方案研究思路为保证工程安全及质量,节约工期,经我项目部首先与设计人员,进行商讨灌注桩钻孔灌注浆方案的可行性,再针对本工程现场情况进行施工方案的编制,并经监理单位审批后。
同时对监理提出的建议进行修改完善,最后在工程中应用。
三、施工技术及原理1、施工技术原理灌注桩钻孔灌注浆方案是采用高压旋喷钻机清洗孔底,再利用高压注浆对抽芯孔填充、固化,保证工程质量。
2、灌注桩钻孔灌注浆施工技术2.1钻孔施工:在桩位(109#)钻孔作为注浆孔。
2.2孔底清洗:采用高压旋喷钻机,旋转喷射(3~5Mpa)水流冲洗、清洗孔底,直至灌注桩孔底泥坯及岩粉被冲出孔底,排气返水清澈为止。
2.3注浆管埋设:每孔埋设直径32mm镀锌注浆管,在底端0.1m内设置梅花形蜂窝眼便于均匀出浆(注浆管能拔出时可循环使用)。
埋设直径25mm镀锌管一根在桩身底与桩孔底之间设置蜂窝眼(用于二次补浆)。
出气管在封口以下长度不大于0.5m.注浆管与检测孔上部应采用早强型(48h强度不小于C25)灌浆料进行封堵,封口长度应不小于2m,注浆管与出气管应高出孔口0.5m.2.4注浆施工:注浆采用二次注浆法,浆液先稀后浓,采用2TG60/210双液注浆机,将配好的浆液与水玻璃分别通过注浆注浆管高压注入孔底汇合,对孔底进行封堵。
封堵完成后撤出水玻璃注浆管,采用水泥净浆进行高压灌注,控制注浆速度,待出气管冒出水泥浆时,采用螺栓堵头或阀门方式密封出气口,然后继续加压到恒压(6Mpa),停止注浆。
阀门紧闭注浆孔1h,方可断开与高压泥浆泵连接管路。
待第一次注浆初凝后利用埋设在孔内的镀锌管二次进行补浆,填充第一次注浆的细小裂隙和空洞。
浆液终凝后方可拆除阀门。
工程预应力管桩基础三类桩处理
某工程预应力管桩基础Ⅲ类桩的处理与预防措施摘要:通过某工程的预应力管桩基础出现Ⅲ类桩的情况进行分析处理,并提出预防措施;关键词:预应力混凝土管桩;Ⅲ类桩;加固处理;预防一、引言预应力混凝土管桩以其单位成本相对不高、施工进度快、承载力高、采用静压法时没噪音等优点,符合绿色环保的要求,目前广泛用于各项建筑工程;但在地质条件较差如软土中存在硬夹层或孤石等或者打桩施工顺序的不合理,还有管桩自身承受水平荷载能力差等原因,管桩在施工过程中容易发生断桩、倾斜等缺陷;对于断桩,在施工过程中能够及早发现时,一般采用补桩进行处理,简单快捷;若是对于桩群密度大或者在桩机退场后才发现有缺陷的情况,仍采用补桩的方法,在经济与技术上可能不尽合理;下面通过某工程实例浅谈Ⅲ类桩的处理方法及预防措施;二、工程概况该工程位于广州市市区一所医院内,场地所处地貌属于珠江三角洲平原,地形较平坦;勘查场地上部为填土、淤泥、淤泥质粉细砂,局部夹有薄层淤泥质土,下部为粉质粘土、粉土;基岩为白垩系沉积岩,岩性主要为粉砂岩、含砾粉砂岩、砂砾层等;场地没有大断层通过,构造稳定性较好;场地土的类型属于软弱场地土,建筑场地类别为Ⅲ类;本工程为上部九层楼的框架结构,局部有一层地下室,由于该项目处于医院内,对施工所造成环境影响的要求较高,故设计采用PHC-AB40095的预应力高强混凝土管桩基础,持力层为白垩系强风化岩层,沉桩采用静压法进行施工;单桩承载力特征值为1200KPa,桩长约为25~30米;在施工过程中出现了三次断桩,由于施工单位及时发现,采用补桩的方法进行处理,在此不再具体阐述;管桩施工完毕后,抽取41根桩进行低应变法检测,最后检测结果为:Ⅰ类桩29根,占%,Ⅱ类桩10根,占%,Ⅲ类桩2根,占%,无Ⅳ类桩;其中有两根Ⅲ类桩的桩号为41、90,桩身出现明显缺陷;根据建筑基桩检测技术规范JGJ106—2003,Ⅲ类桩对桩身结构承载力有影响,必须进行处理;由于某些原因造成检测时间的滞后,检测报告出来时压桩机已经退场,要求压桩机重新进场补桩显然不合理,故建设单位要求设计单位就此两根Ⅲ类桩提出处理方案;三、原因分析通过施工单位了解到,由于之前的补桩,压桩机的施工路线有所变化,在已施工完毕的桩附近往返经过;由于场地浅层土体性质较差,主要是淤泥或淤泥质粉细砂,抗剪强度低,压桩机对土体的碾压,造成上层的土体产生位移,对靠近桩机的管桩形成单侧挤压力,在软硬土分界点形成一个支点,当支点处侧压力对管桩形成的弯矩大于桩本身的极限弯矩时,桩身就出现了水平裂缝;本文以90桩为例进行说明;根据检测单位桩基低应变法试验检测报告的动测曲线图图1看出,90桩在距离顶面处有明显缺陷;对于桩身出现明显缺陷或严重缺陷的桩,关键是确定其断桩位置是否位于桩的接驳位置上;当断裂位置处于桩接驳位置时,由于桩接驳处没有桩身钢筋连接,有可能出现错位,从而影响桩的承载力;若不是,则桩身的钢筋仍然将断裂处两端的部分连接在一起,断裂处出现错位的几率较小,管桩仍能够承受一定的荷载;根据施工单位提供的管桩施工记录表的接桩长度推算,该管桩的断裂位置不在接驳位置,断裂位置距离接头约米;经垂直检测,41及90桩均没有发生错位;四、处理方法1、用高压水冲洗桩孔,清除桩孔内的杂物,清除深度应比补强深度稍深,并抽干孔内的积水;2、安放钢管;由于Φ400桩的桩孔较小,本方案采用外径Φ140mm壁厚12mm长6米的钢管,吊入桩孔固定缺陷界面上4m,下2m,见图3,同时埋置好注浆管;对于孔径较大的桩孔,内置钢管可用钢筋笼代替;3、完成上面的工作后,向孔内填满5~20mm级配的碎石;4、利用注浆泵,向桩孔内注入快硬水泥浆按C30微膨胀砼标准配制的水泥浆;5、补强完成后,对该桩重新进行低应变法检测;五、处理结果建设单位和工程监理单位采用了该处理方案,在混凝土强度达到规定的强度后再次进行低应变检测,结果显示两根Ⅲ类桩第一次检测发现的缺陷已基本修复,均判断为Ⅱ类桩图2为90桩补强后的动测曲线图,说明采用上述加固方法对Ⅲ类桩进行补强加固处理是可行的;六、管桩断桩的预防为了尽可能减少断桩的出现,我们应从设计和施工两方面采取积极预防措施;1、设计上合理选用桩型;预应力混凝土管桩一般分为预应力高强混凝土管桩PHC、预应力混凝土管桩PC及预应力混凝土薄壁管桩PTC,其力学性能及适用范围各不相同;根据地质勘察报告,若场地浅层土体性能较差,抗剪能力不高时,应优先采用PHC或PC桩,因为其抗裂弯矩和极限弯矩都比较高,抗水平荷载能力比PTC桩强;若采用PTC桩,也可通过对管桩进行灌芯来提高管桩的截面模量,从而提高混凝土管桩的抗折刚度;2、按规范控制桩间间距,以减少大面积挤土引起的土体位移对管桩的水平挤压;3、合理安排打桩路线;贯彻“先浅后深、先密后疏、先大后小”的打桩顺序,尽量减少挤土效应;4、保证预应力混凝土管桩接桩时的焊接质量,避免因焊接质量问题引起的桩身缺陷;任一单桩的接头数量不超过4个;5、合理确定桩架配重;如沉桩中由于桩架配重的不足,产生抬架,极易引起桩身失稳,从而使管桩折断或开裂;6、当管桩由软弱土层突然进入硬持力层,中间没有经过渡层时,桩机油压会迅速升高,桩身受到瞬间冲击力,很容易引起桩顶开裂;所以在施工前,应认真研究根据地质勘察报告,确定场地是否存在这种情况,预计软硬土层交接的大概深度,当施工到接近此深度时,控制好桩的下沉速度,避免发生断桩;7、基槽开挖至桩顶约1米左右时,用人工开挖代替机械开挖,以避免机械操作不当引起桩身折断;8、若场地需要大面积的土方开挖,应考虑是否需要先围护开挖再沉桩的方案;边打桩边开挖是不可取的,先打桩后开挖应考虑对称均匀;如在中间开挖把土堆在周围就会造成四周和中心的土体高差悬殊,同时超孔隙水压及震动会使管桩倾斜或折断,所以合理制定基坑开挖方案是必不可少的,并应加强开挖过程中基坑土体位移的检测;9、桩基周边有大型车辆经过的施工通道且上层土体性能较差时,宜设置卸压孔或隔振沟,可以减少车辆运输对桩身周围不良土层的扰动,从而减少土体对桩身的挤压;七、结语土体位移产生的水平荷载是引起预应力管桩倾斜折断的重要原因之一,当管桩处于淤泥质土体中时,一定要结合管桩的受力特征,采取相应的措施提高桩的抗折刚度和减少对桩身周围土体的扰动,以保证桩基安全;如出现桩身折断现象,要先分析原因,积极采取补救措施,把损失降低到最低点;所以,在施工时,一定要结合场地的土性特点,合理确定各项指标,采取相应技术措施保证桩基的顺利施工,确保桩基工程的施工质量符合设计与规范的要求;。
某地块项目桩基检测流程及三类桩处理参考资料
前言
为了确保基桩检测工作质量,国家相关部门统一基桩检测方法, 为设计和施工验收提供可靠依据,使基桩质量检测工作符合安全适用、 技术先进、数据准确、正确评价的要求。基桩检测方法应根据各种检 测方法的特点和适用范围,考虑地质条件、桩型及施工质量可靠性、 使用要求等因素进行合理选择搭配。基桩检测结果应结合上述因素进 行分析判定。本次汇报结合桩基检测规定、流程及缺陷桩基处理等施 工全过程进行对本项目梳理。
静载/管桩
检测单位
检测人员/联系电话 检测仪器设备
项目负责人/联系电话
备注:本单由检测单位填写,并于现场检测前以传真或派人直接送达检测协会。
联系电话:
传真:
二、桩基检测流程
附件1-1 1、静载桩概况:
桩号 桩径(mm 有效桩长(m) 施工日期 检测日期 设计承载力特征值或极限值 要求最大实验荷载(KN)
二、桩基检测流程
1、调查、资料收集; 为了正确地对基桩质量进行检测和评价,提高基桩检测工作的质
量,做到有的放矢,应尽可能详细地了解和搜集有关的技术资料,如: 工程概况、建设、监理、设计、施工单位名称、岩土工程勘察报告、 桩基设计图纸、施工记录、桩身混凝土强度抗压试验报告、桩顶实际 标高等。有些情况下还需要检测技术人员到现场了解和搜集。 1)收集被检测工程的岩土工程勘察资料、桩基设计图纸、施工记录; 了解施工工艺和施工中出现的异常情况。 2)进一步明确委托方的具体要求。 3)检测项目现场实施的可行性。
判定单桩竖向抗压承载力是否满足设计要求; 检测桩身缺陷及其位置,判定桩身完整性类别; 分析桩侧和桩端土阻力 检测灌注桩桩身混凝土的均匀性、桩身缺陷及其位置,判定桩身完整性类 别
一、桩基检测规定
2、 桩基检测数量规定 静载检测数量在同一条件下不应少于3根,且不宜少于总桩数的 1%;当工程桩总数在50根以内时,不应少于2根。 低应变检测数量为桩数的30%以上,对基础型式较为特殊的工程, 比如说独立承台,一柱一桩等,应扩大抽检比例至50%~100%,尤其 是一柱一桩应为100%。
桩基检测流程
如何进行桩基验收按常规在桩基施工完成后要组织进行桩基验收。
当然有的项目由于种种原因,未能及时验收,也可以后来补做。
一.按规范,桩基是地基与基础这个分部工程的子分部工程。
规范规定:分项工程、分部(子分部)工程质量的验收,均应在施工单位自检合格的基础上进行,施工单位确认自检合格后提出工程验收申请。
工程验收时应提供下列技术文件和记录:1.原材料的质量合格证和质量鉴定文件。
2.半成品如预制桩、钢桩、钢筋笼等到产品合格证书。
3.施工记录及隐蔽工程验收文件。
4.检测试验及见证取样文件。
5.其他必须提供的文件或记录。
分部(子分部)工程验收应由总监理工程师或建设单位项目负责人组织勘察、设计单位及施工单位项目负责人、技术质量负责人,共同按设计要求和本规范《房屋竣工验收规范》及其他有关规定进行。
验收工程应按下列规定进行:1.分项工程的质量验收应分别按主控项目和一般项目验收。
2.隐蔽验收工程应在施工单位自检合格后,于隐蔽前通知有关人员检查验收,并形成中间验收文件。
3.分部(子分部)工程的验收,应在分项工程通过验收的基础上,对必要的部位进行见证检验。
主控项目必须符合验收标准规定,发现问题应立即处理直至符合要求,一般项目应有8 0%合格。
混凝土试件强度评定不合格或对试件的代表性有怀疑时,应采用钻芯取样,检测结果符合设计要求可按合格验收。
二.看一看桩基验收规范中有关预制桩的内容:1%,且不应少于 3根。
当总桩数少于 50根时,不应少于 2 承载力检验:不少于总数的根。
(此项为静载试验)桩身检测:混凝土预制桩,检验数量不应少于总桩数的 10%,且不得少于 10根。
每个柱子承台下不得少于1根。
(此项试验为小应变)三.按规范来推测桩基验收要做好以下几个工作1.桩及桩基施工时所要用的其他材料如焊条、水泥、砂石等的的验收。
包括质量合格的证明材料和现场验收的记录。
通常只要有桩的质量合格证、生产厂家的生产许可证和检验报告。
其他材料只要有合格证就可以了。
三类桩怎么处理
三类桩怎么处理三类桩怎么处理对有缺陷基桩.要选择合适的处理方法。
对缺陷在上部的基桩采取开挖处理:对缺陷在中部(或在上部而无法开挖的) 须重新确定桩位补加基桩;对缺陷在下部的.可通过高应变法验证单桩竖向极限承载力(如实测承载力满足设计要求.可直接使用否则必须进行工程处理)。
桥梁钻孔灌注桩出现三类桩,该怎么处理?如题谢谢了版主言之有理。
三类桩是不合格桩。
在建筑结构中,也许有可能采用补桩的方法,但桥梁工程中一般不可行。
检视原帖>> 采纳哦预应力管桩出现三类桩怎样处理预应力直径50管桩,出现三类桩,小应变反应部位在两桩焊接部位,为防止水平堆力,是否可釆用50桩芯,浇c40钢筋笼混凝土。
预应力混凝土结构,是在结构承受荷载之前,预先对其施加压力,使其在外荷载作用时的受拉区混凝土内力产生压应力,用以抵消或减小外荷载产生的拉应力,使结构在正常使用的情况下不产生裂缝或者裂得比较晚。
管桩断桩怎么处理⑴接桩不良而引起管桩在沉桩过程中发生断裂,一般桩不发生倾斜,或虽有倾斜但低应变检测断理解位置在接桩位置。
此种情况需接桩处理。
⑵桩倾斜断裂的位置较浅,有的深度只有3m左右。
此类桩可大开挖或做护筒开挖的方法接桩处理。
⑶倾斜断裂桩纠偏扶正过程中,因桩倾斜量过大等原因,纠偏扶正后发生桩在断裂处错位现象,此种断桩只可采用补桩或其它方法处理。
⑷一般倾斜断桩管桩存在的裂缝可能不是一道裂缝,在主裂缝的上下位置可能有其它裂缝,因此接桩时采用桩顶接桩的尝试深度(1.5m)不可取,应经计算确定。
桥梁人工挖孔三类桩总样处理采用人工挖孔,把这5米凿除,然后重新灌注,重新检测。
3类桩为不合格桩,搞不好是需要全部返工处理的,得注意了呢桩偏位监理怎么处理?视严重程度发整改通知单或者技术联络单给施工单位。
首先明确桩偏位的事实。
应由设计单位给出补救方案,或者施工单位提交补救方案设计批准后执行。
一个是重新补桩,另一个是加大基础,要求施工单位上报补救方案。
工程预应力管桩基础三类桩处理
工程预应力管桩基础三类桩处理The document was prepared on January 2, 2021某工程预应力管桩基础Ⅲ类桩的处理与预防措施摘要:通过某工程的预应力管桩基础出现Ⅲ类桩的情况进行分析处理,并提出预防措施。
关键词:预应力混凝土管桩;Ⅲ类桩;加固处理;预防一、引言预应力混凝土管桩以其单位成本相对不高、施工进度快、承载力高、采用静压法时没噪音等优点,符合绿色环保的要求,目前广泛用于各项建筑工程。
但在地质条件较差(如软土中存在硬夹层或孤石等)或者打桩施工顺序的不合理,还有管桩自身承受水平荷载能力差等原因,管桩在施工过程中容易发生断桩、倾斜等缺陷。
对于断桩,在施工过程中能够及早发现时,一般采用补桩进行处理,简单快捷。
若是对于桩群密度大或者在桩机退场后才发现有缺陷的情况,仍采用补桩的方法,在经济与技术上可能不尽合理。
下面通过某工程实例浅谈Ⅲ类桩的处理方法及预防措施。
二、工程概况该工程位于广州市市区一所医院内,场地所处地貌属于珠江三角洲平原,地形较平坦。
勘查场地上部为填土、淤泥、淤泥质粉细砂,局部夹有薄层淤泥质土,下部为粉质粘土、粉土。
基岩为白垩系沉积岩,岩性主要为粉砂岩、含砾粉砂岩、砂砾层等。
场地没有大断层通过,构造稳定性较好。
场地土的类型属于软弱场地土,建筑场地类别为Ⅲ类。
本工程为上部九层楼的框架结构,局部有一层地下室,由于该项目处于医院内,对施工所造成环境影响的要求较高,故设计采用PHC-AB400(95)的预应力高强混凝土管桩基础,持力层为白垩系强风化岩层,沉桩采用静压法进行施工。
单桩承载力特征值为1200KPa,桩长约为25~30米。
在施工过程中出现了三次断桩,由于施工单位及时发现,采用补桩的方法进行处理,在此不再具体阐述。
管桩施工完毕后,抽取41根桩进行低应变法检测,最后检测结果为:Ⅰ类桩29根,占%,Ⅱ类桩10根,占%,Ⅲ类桩2根,占%,无Ⅳ类桩。
其中有两根Ⅲ类桩的桩号为41#、90#,桩身出现明显缺陷。
桩基检测操作规程
桩基检测操作规程一、检测准备1.了解工程概况,明确检测目的和要求。
2.确定检测方案,选择合适的检测方法和设备。
3.收集相关资料,包括施工图纸、地质勘察报告、桩基施工记录等。
4.对现场进行实地勘察,了解场地条件和环境状况。
5.制定检测计划,安排检测时间和人员。
二、检测设备校准1.对使用的检测设备进行检查和校准,确保设备的准确性和可靠性。
2.对设备的各项参数进行调整,以满足检测要求。
3.定期对设备进行维护和保养,保证设备的正常运行。
三、检测方法选择1.根据工程实际情况和检测目的,选择合适的检测方法。
2.结合现场条件和设备能力,确定具体的检测方案。
3.对选定的检测方法进行可行性分析,评估其适用性和可靠性。
四、现场检测操作1.对现场进行清理和整理,确保检测工作的顺利进行。
2.按照检测方案进行现场布置,设置好各项检测设备。
3.按照规定的操作流程进行现场检测,记录好各项数据。
4.对现场出现的问题及时进行处理和解决。
五、数据处理与分析1.对采集的数据进行整理和筛选,剔除异常数据。
2.对数据进行计算、分析和处理,得出检测结果。
3.对检测结果进行评估和解释,提出相应的建议和措施。
六、检测报告编写1.根据检测结果和数据处理结果,编写详细的检测报告。
2.报告应包括工程概况、检测目的、方法选择、数据分析和结论等内容。
3.确保报告的准确性和完整性,对重要结论应进行充分说明和论证。
七、检测结果评估1.对检测结果进行综合评估,分析桩基的承载力和完整性等指标。
2.将评估结果与设计要求进行对比,判断桩基是否符合规范要求。
3.对不符合要求的桩基提出处理意见和建议,为后续工作提供依据。
桩检流程
基础检测流程基础检测大致分为三种:1、天然基础检测;2、预制桩检测;3、成孔灌注桩检测;基础检测流程具体如下:一、天然地基检测1、现场准备:1.1、确定现场平板试验的位置(具体要求:1、承台所在位置;2、一个方案至少3个点,超过1500㎡占地500㎡以内检测一个点,);1.2、现场开挖检测场地(场地要求:长度与宽度4mX4m,深度挖至持力层);2、资料准备:2.1、地基工程质量检测方案2.2、委托书:由资料员编写3)、基础蓝图3、签章流程3.1、将备好的资料拿去相应的单位签字盖章3.1.1、地基工程质量检测方案:经公司审核并签字盖章,经过勘察、设计审核并签字盖章,后递送监理审核并签字盖章,最后递送甲方审核并签字盖章3.1.2、委托书:经甲方审核并签字盖章3.1.3、基础蓝图:盖有注册章3.1.4、将上述完善的资料统一拿过质监站审核并签字盖章3.1.5、将质监站审核后的资料拿过检测中心,通知其过来检测(场地必须具备条件)4、检测4.1、实测值符合设计要求的承载力值即为合格4.2、检测完成后,如果合格,3天左右后拿到检测合格报告4.2、如果不合格,处理办法:1、扩检:一个点不合格,补做两个点;2、原点处理:2.1、请设计重新核算,如果承载力大道要求,设计出设计更,将设计值降低于值实测值;2.2、挖深地基,重新检测,检测合格后,请设计出超挖方案,进行施工;5、上述流程完善后即可开工二、预制桩基础(一)、小应变1、打桩完成1.1、小应变桩要求:1、埋深的桩需要挖出,高桩需要锯断;2、由检测中心随机抽取20%的桩进行检测2、资料准备:2.1、桩记录(桩队提供)2.2、桩基础蓝图2.3、有桩号的桩平面布置图(桩队提供)2.4委托书:由资料员编写2.5、施工许可证、勘察报告(第一次做检测需要,往后检测中心留底)3、签章流程3.1、委托书:经甲方审核并签字盖章3.2、将桩记录、桩平面布置图(带有桩号)、委托书一并递送检测中心,通知其来现场做小应变4、小应变检测(桩身完整性)4.1、实测达到设计要求,即为合格4.2、如果合格,从检测中心拿回检测合格报告,则可以准备静载试验4.3、如果小应变不格(Ⅰ类桩:完好桩;Ⅱ类桩:轻微缺陷;Ⅲ类桩:严重缺陷)4.4、小应变不合格处理办法:挖出两米左右的桩,查看是否有缺陷,如果有,则在该部位截断,继续小应变试验,如果不做处理,可直接做静载,但必须合格。
某地块项目桩基检测流程及三类桩处理
选择合适的检测方法
根据项目特点和要求,选择合 适的桩基检测方法,确保检测 结果的准确性和可靠性。
现场勘查与准备
对地块项目现场进行详细勘查 ,了解场地条件、环境因素等 ,并做好相应的准备工作。
制定检测计划与方案
制定详细的检测计划和方案,明确 检测流程、时间安排、人员分工等 ,确保检测工作的顺利进行。
报告存档
将检测报告及相关资料进行 存档,以便后续查阅和使用。
02
三类桩处理
Ⅲa类桩处理
Ⅲa类桩指的是在桩基检测过程中, 发现桩身存在一定程度的缺陷,但这 种缺陷对桩的承载力影响较小。
在处理Ⅲa类桩时,需要综合考虑多 种因素,如桩身的承载力、缺陷的位 置和大小等,以确保处理后的桩能够 满足设计要求。
某地块项目桩基检测流程及 三类桩处理
• 桩基检测流程 • 三类桩处理 • 案例分析 • 注意事项
01
桩基检测流程
检测准备
确定检测目的和要求
明确检测的目的、要求和标准,为后续 检测实施提供依据。
现场踏勘
对项目地块进行实地踏勘,了解场收集地勘报告、设计图纸、施工记录 等相关资料,了解工程概况和地质条 件。
检测中的注意事项
严格执行检测操作规范
在检测过程中,应严格按照操作规范进行检测, 确保数据的准确性和可靠性。
实时记录与监控
在检测过程中,应实时记录数据和监控情况,确 保数据的完整性和准确性。
ABCD
注意安全问题
在检测过程中,应注意安全问题,采取必要的安 全措施,确保人员和设备的安全。
遇到问题及时处理
按照检测方案规定的操作规程,进行 数据采集,确保数据的准确性和可靠 性。
某地块项目桩基检测流程及三类桩处理资料
不论采用何种检验方法(环刀法、贯入议或动力触探等),检验数量应满足要求,每单位 工程不应少于3点, 1000m²以上工程,每100m²至少应有1点,3000m²以上工程,每300m² 至少应有1点。每一独立基础下至少应有1点,基槽每20延米应有1点。其中平板静载荷试 验,每个单体工程不应少于3点, 对大型工程应按单体工程的数量或工程的面积确定检验点 数。(依据:《建筑地基处理技术规范》、《建筑地基基础工程施工质量验收规范》) 4.低应变检测桩身完整性:
二、桩基检测流程
4、计算分析和结果评价; 桩身完整性类别应结合缺陷出现的深度、测试信号衰减特性以及
设计桩型、成桩工艺、地质条件、施工情况,按下表(一)的规定和 表(二)所列实测时域或幅频信号特征进行综合分析判定。
二、桩基检测流程
桩身完整性分类(表一)
桩身完整性类别 Ⅰ类桩
分类原则 桩身完整
Ⅱ类桩
一、桩基检测规定
基桩检测除应在施工前和施工后进行外,尚应采取符合本规范规 定的检测方法或专业验收规范规定的其他检测方法,进行桩基施工过 程中的检测,加强施工过程质量控制。本工程采用Φ400预应力管桩, 因此对预应力管桩进行梳理。
1、 桩基检测方法大致分为七类: 单桩竖向抗压静载试验、单桩竖向抗拔静载试验、单桩水平静载 试验、钻芯法、低应变法、高应变法、声波透射法。
一、桩基检测规定
检测方法 单桩竖向抗压静载试验
单桩竖向抗拔静载试验
单桩水平静载试验 钻芯法 低应变法 高应变法
声波透射法
检测方法及检测目的
检测目的
确定单桩竖向抗压极限承载力; 判定竖向抗压承载力是否满足设计要求; 通过桩身内力及变形测试,测定桩侧、桩端阻力; .验证高应变法的单桩竖向抗压承载力检测结果
桩基检测流程
如何进行桩基验收按常规在桩基施工完成后要组织进行桩基验收。
当然有的项目由于种种原因,未能及时验收,也可以后来补做。
一.按规范,桩基是地基与基础这个分部工程的子分部工程。
规范规定:分项工程、分部(子分部)工程质量的验收,均应在施工单位自检合格的基础上进行,施工单位确认自检合格后提出工程验收申请。
工程验收时应提供下列技术文件和记录:1.原材料的质量合格证和质量鉴定文件。
2.半成品如预制桩、钢桩、钢筋笼等到产品合格证书。
3.施工记录及隐蔽工程验收文件。
4.检测试验及见证取样文件。
5.其他必须提供的文件或记录。
分部(子分部)工程验收应由总监理工程师或建设单位项目负责人组织勘察、设计单位及施工单位项目负责人、技术质量负责人,共同按设计要求和本规范《房屋竣工验收规范》及其他有关规定进行。
验收工程应按下列规定进行:1.分项工程的质量验收应分别按主控项目和一般项目验收。
2.隐蔽验收工程应在施工单位自检合格后,于隐蔽前通知有关人员检查验收,并形成中间验收文件。
3.分部(子分部)工程的验收,应在分项工程通过验收的基础上,对必要的部位进行见证检验。
主控项目必须符合验收标准规定,发现问题应立即处理直至符合要求,一般项目应有80%合格。
混凝土试件强度评定不合格或对试件的代表性有怀疑时,应采用钻芯取样,检测结果符合设计要求可按合格验收。
二.看一看桩基验收规范中有关预制桩的内容:承载力检验:不少于总数的1%,且不应少于3根。
当总桩数少于50根时,不应少于2根。
(此项为静载试验)桩身检测:混凝土预制桩,检验数量不应少于总桩数的10%,且不得少于10根。
每个柱子承台下不得少于1根。
(此项试验为小应变)三.按规范来推测桩基验收要做好以下几个工作1.桩及桩基施工时所要用的其他材料如焊条、水泥、砂石等的的验收。
包括质量合格的证明材料和现场验收的记录。
通常只要有桩的质量合格证、生产厂家的生产许可证和检验报告。
其他材料只要有合格证就可以了。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
二、桩基检测流程
2、单桩承载力和桩身完整性验收抽样检测的受检桩(方案)选择宜 符合下列规定; 1)施工质量有疑问的桩; 2)设计方认为重要的桩; 3)局部地质条件出现异常的桩; 4)施工工艺不同的桩; 5)承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩; 6)除上述规定外,同类型桩宜均匀随机分布。
并保证及时支付。
检
测
单
位
代表签字
承
盖章
诺
年月日
严格执行国家的各项法律、法规和规程, 正确执行相应的技术规范和对应工程的技术要 求。严格执行科学、公正、廉洁和高效的质量 方针,确保检测的公正性。
监理单位 意见
抽样检测符合法律法规及 工程技术标准、规范
监理签字 盖章 年月日
代表签字 盖章
年月日
检测协 会 备案
备注
试桩平面布置图(注明与轴线关系)
二、桩基检测流程
附件1-1 2、低应变桩概况
桩号 桩号 桩号 桩号 桩号 桩号 桩号 桩号 桩号 桩号
建设单位(签章)
监理单位(签章)
勘察单位(签章)
设计单位(签章)
施工单位(签章)
二、桩基检测流程
委托单位提供的检测资料
附件1-2 委托单位提供的检测资料
1. 工程建设相关单位
代表签字 盖章
年月日
备注
流转 记录
部门一 部门二
接收 人
接收 人
接收日期 接收日期
说明:1.本表由建设单位在检测前填写。 2.建设单位提供的工程概况和相关的技术资料是本委托书的补充(见附件一),抽样检测数量参照附件二及有关规范。 3.检测单位进场检测前将《现场检测通知单》提交检测协会,电话:62649000 传真:62649000 4.本检测委托书,一式四份,检测协会、建设单位、监理单位、检测单位各一份。
3. 委托单位填写的地基基础检测委托书(抽检数量参照附件二及有关规范)。
4. 审查合格的相关施工图,如结构设计说明、基础图、与基础相关的技术联系单(均应
加盖审图专用章)。
5. 工程桩的施工编号平面图(应由建设单位、施工单位盖章)。
6. 塘渣换填地基:换填土的平面布置图及剖面图。
7工程地质勘察报告一份。
二、桩基检测流程
3、前期准备,不光是对设备、仪器的校对及准备;且应宜(宁波) 地方要求到桩基检测协会备案; 宁波桩基协会委托书表单如下: 报批单、附件1-1C、附件2D、桩基委托书B
二、桩基检测流程
报批单
地基基础现场检测通知单
工程名称
工程详细地址
“地基基础检测委托书” 编号
检测方法/桩基类型 现场检测开始时间
判定单桩竖向抗压承载力是否满足设计要求; 检测桩身缺陷及其位置,判定桩身完整性类别; 分析桩侧和桩端土阻力 检测灌注桩桩身混凝土的均匀性、桩身缺陷及其位置,判定桩身完整性类 别
一、桩基检测规定
2、 桩基检测数量规定 静载检测数量在同一条件下不应少于3根,且不宜少于总桩数的 1%;当工程桩总数在50根以内时,不应少于2根。 低应变检测数量为桩数的30%以上,对基础型式较为特殊的工程, 比如说独立承台,一柱一桩等,应扩大抽检比例至50%~100%,尤其 是一柱一桩应为100%。
桩身有轻微缺陷,不会影响桩身结构承载力的正常发挥
Ⅲ类桩 Ⅳ类桩
桩身有明显缺陷,对桩身结构承载力有影响 桩身存在严重缺陷
二、桩基检测流程
一、桩基检测规定
基桩检测除应在施工前和施工后进行外,尚应采取符合本规范规 定的检测方法或专业验收规范规定的其他检测方法,进行桩基施工过 程中的检测,加强施工过程质量控制。本工程采用Φ400预应力管桩, 因此对预应力管桩进行梳理。
1、 桩基检测方法大致分为七类: 单桩竖向抗压静载试验、单桩竖向抗拔静载试验、单桩水平静载 试验、钻芯法、低应变法、高应变法、声波透射法。
二、桩基检测流程
委托单位提供的检测资料
附件二 地基基础抽样检测数量
1.
桩基静载荷试验:(锚杆静压桩、先张法预应力管桩、混凝土预制桩、钢桩
、混凝土灌注桩和其他新桩型或新工艺)
1)验收检测:单位工程内且在同一条件下的工程桩,抽检数量不应少于总桩 数的1%,且不少于3根,当总桩数在50根以内时,不应少于2根。
二、桩基检测流程
检测工作程序框图:
宁波市要求至当地桩基检测协会备案
接受委托 调查、资料收集
制定检测方案 前期准备
设备、仪器检定
静载检测数据同步传送当地质安站
现场检测
重新检测,验证、扩大检测
计算分析和结果评价 检测报告
二、桩基检测流程
实际执行检测程序中,由于不可预知的原因,如委托要求的变化、 现场调查情况与委托方介绍的不符,或在现场检测尚未全部完成就已 发现质量问题而需要进一步排查,都可能使原检测方案中的抽检数量、 受检桩桩位、检测方法发生变化。如首先用低应变法普测(或扩检), 再根据低应变法检测结果,采用钻芯法、高应变法或静载试验,对有 缺陷的桩重点抽测。总之,检测方案并非一成不变,可根据实际情况 动态调整。
二、桩基检测流程
4、计算分析和结果评价; 桩身完整性类别应结合缺陷出现的深度、测试信号衰减特性以及
设计桩型、成桩工艺、地质条件、施工情况,按下表(一)的规定和 表(二)所列实测时域或幅频信号特征进行综合分析判定。
二、桩基检测流程
桩身完整性分类(表一)
桩身完整性类别 Ⅰ类桩
分类原则 桩身完整
Ⅱ类桩
7.锚杆锁定力
验收试验锚杆数量不应少于锚杆总数的5%,且不得少于3根。(依据:《锚杆 喷射混凝土支护技术规范》GB50086-2001)
8.静载抗拔、水平试验:
抽检数量不应少于总桩数的1%,且不应少于3根。(依据:《建筑基桩检测技 术规范》JGJ106-2003)
9.其他地基检测应按设计及相应规范要求执行。
二、桩基检测流程
3、现场检测; 1)维持荷载法(静载检测):加载应分级进行,采用逐级等量加载; 分级荷载宜为最大加载量或预估极限承载力的1/10,其中第一级可取 分级荷载的2倍。卸载应分级进行,每级卸载量取加载时分级荷载的2 倍,逐级等量卸载。加、卸载时应使荷载传递均匀、连续、无冲击, 每级荷载在维持过程中的变化幅度不得超过该级增减量的10%。
静载/管桩
检测单位
检测人员/联系电话 检测仪器设备
项目负责人/联系电话
备注:本单由检测单位填写,并于现场检测前以传真或派人直接送达检测协会。
联系电话:
传真:
二、桩基检测流程
附件1-1 1、静载桩概况:
桩号 桩径(mm 有效桩长(m) 施工日期 检测日期 设计承载力特征值或极限值 要求最大实验荷载(KN)
5.高应变法检测单桩竖向抗压承载力:
对单位工程内且在同一条件下的工程桩,抽检数量不应少于总桩数的5%,且不 得少于5根,并应提供本地区相近条件的对比验证资料。(依据:《建筑基桩检测技术规范》 JGJ106-2003)
6.钻芯法检测:
对单位工程内且在同一条件下的工程桩,抽检数量不应少于总桩数10%,且不 应少于10根,应提供受条件限制的补充说明。(依据:《建筑基桩检测技术规范》JGJ106-2003 )
3. 塘渣换填地基:
不论采用何种检验方法(环刀法、贯入议或动力触探等),检验数量应满足 要求,每单位工程不应少于3点, 1000m²以上工程,每100m²至少应有1点,3000m²以上工程,每 300m²至少应有1点。每一独立基础下至少应有1点,基槽每20延米应有1点。其中平板静载荷试验 ,每个单体工程不应少于3点, 对大型工程应按单体工程的数量或工程的面积确定检验点数。(依 据:《建筑地基处理技术规范》、《建筑地基基础工程施工质量验收规范》)
二称
名 称 建设单位 地 址
名 称 检测单位 地 址
检测方法
桩基类型
委托内容
桩径桩长
承载 力
特征 值kN
总 桩抽检数 数
工程地址 联系人 联系电话 联系人 联系电话
测试桩号
单价
小计(元)
建设单位 承诺
对所委托的样品信息进行确认并保证所提
供的一切资料真实有效。对所需检测费用认可,
前言
为了确保基桩检测工作质量,国家相关部门统一基桩检测方法, 为设计和施工验收提供可靠依据,使基桩质量检测工作符合安全适用、 技术先进、数据准确、正确评价的要求。基桩检测方法应根据各种检 测方法的特点和适用范围,考虑地质条件、桩型及施工质量可靠性、 使用要求等因素进行合理选择搭配。基桩检测结果应结合上述因素进 行分析判定。本次汇报结合桩基检测规定、流程及缺陷桩基处理等施 工全过程进行对本项目梳理。
同步传送检测工程数据至质安站。
二、桩基检测流程
静载试验要求及评定
序号
桩基龄期
加载量
试验持续时间
合格标准
备注
1
28d
2倍单桩承载力
24h
小于40mm
二、桩基检测流程
2)低应变动测检验法(低应变检测):建立在一维波动理论基础之 上,在数学上模拟桩的一维应力波传播,计算反射、投射和博得叠加, 根据波形的异常推断桩的完整性。在桩质量检测过程中,把桩做如下 鉴定:a.视桩为一维弹性直杆;b.假定桩为均匀材质构成,且截面积 在受力时保持平面;c.忽略了桩的内外阻力表面摩擦力的影响,桩周 土对桩的约束和支承作用,集中由桩底的一个弹簧替代。当桩顶受到 一定的冲击力作用,会产生一弹性脉冲波,经桩身向下传播,根据力 的平衡条件和牛顿第二定律,得到一维波动方程。
二、桩基检测流程
1、调查、资料收集; 为了正确地对基桩质量进行检测和评价,提高基桩检测工作的质
量,做到有的放矢,应尽可能详细地了解和搜集有关的技术资料,如: 工程概况、建设、监理、设计、施工单位名称、岩土工程勘察报告、 桩基设计图纸、施工记录、桩身混凝土强度抗压试验报告、桩顶实际 标高等。有些情况下还需要检测技术人员到现场了解和搜集。 1)收集被检测工程的岩土工程勘察资料、桩基设计图纸、施工记录; 了解施工工艺和施工中出现的异常情况。 2)进一步明确委托方的具体要求。 3)检测项目现场实施的可行性。
