水准测量步骤及水准仪校核

水准测量基础知识一、仪器介绍1、DSZ2表示，D-大地，SZ-水准，2-每公里往返中误差2mm。

2、水准仪按精度分为DSZ03、05、1、2、3。

其中2、3属于普通水准仪，05、1属于精密水准仪，03属于高精密水准仪。

3、介绍水准仪各部位名称及用途主要：目镜下方小圆按钮是可以直接触动补偿器,防止补偿器贴靠周围的部件,保证其处于自动悬挂状态.读数前可轻按此按钮,以检查补偿器是否处于正常工作状态,也可以消除补偿器有轻微的贴靠现象.如果每次触动按钮后,水准尺读数变动后又能恢复原有读数,则表示工作正常!目镜十字丝里面横丝有上、中、下三丝，其中中间的用来测量读数。

上丝和下丝用来测距（上丝减下丝*100就是仪器到水准尺距离，也就是水准尺上1cm就是1米）二、解释下水准测量中常出现的名词1、水准面：与重力方向垂直的连续曲面称为水准面。

任何自由静止的水面都是水准面。

2、水平面：与水准面相切的平面称为水平面。

3、高程：地面点到大地水准面的铅垂线长称为该点的绝对高程，简称高程4、高程测量：测量地面点高程的工作，称为高程测量。

5、水准测量：是测定地面两点间的高差，然后通过已知点高程，求出未知点的高程。

6、视差：当眼睛在目镜端上下微微移动时，若发现十字丝的横丝在水准尺上的位置随之变动，这种现象称为视差，产生视差的原因是目标成像的平面和十字丝平面不重合。

三、水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。

1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。

首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。

2. 粗平粗平是使仪器的视线粗略水平，利用脚螺旋置圆水准气泡居于圆指标圈之中。

具体方法：用仪器练习。

在整平过程中，气泡移动的方向与大拇指运动的方向一致。

3. 瞄准瞄准是用望远镜准确地瞄准目标。

首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。

苏一光DSZ2水准仪说明书

苏一光DSZ2水准仪使用说明第一章苏一光DSZ2水准仪结构及组成主要特点：自动安平检查按钮密封防尘、操作简便结构紧凑、外形美观可加配平测微器，可用于国家二级水准测量及精密沉降观测。

卓越的温度补偿性能精度1mm,放大倍率32倍规格：主要技术参数:每公里往返测量的标准偏差DSZ2: ±1.5mm(普通标尺)± 1.0mm(铟钢标尺)放大倍率:24×最短视距:0.7m补偿工作范围:±14′补偿安平精度:±0.5″仪器重量:2kgDSZ2+FS1:≤±0.7mm望远镜:正像物镜口径:45mm放大率:32X视场(100m处):2.3m最短视距(离轴)1.6m乘常数:100加常数:0补偿器工作范围:±14’补偿器安平精度:≤±0.3"补偿器安平时间:≤2s园水准泡角值:8’/2mm净重:2.5kg平板测微器FS1(选购)(带光学测微尺)FS1平板测微器主要技术参数:范围:10mm最小格值:0.1mm读值:0.01mm生产厂家：苏州产品说明：本仪器可用于国家三、四等水准测量，仪器级别属于二级，它具有自动补偿机构。

DSZ2加FS1（平板测微器）可用于国家的二等水准测量和沉降变形等精密测量。

主要特点： ·自动安平、 ·检查按钮·密封防尘、操作简便 ·结构紧凑、外形美观·可加配平测微器，可用于国家二级水准测量及精密沉降观测。

·卓越的温度补偿性能第二章测量学基础实验指导2.1 水准测量2.1.1 基本知识测量地面上各点高程的工作，称为高程测量。

高程测量根据所使用的仪器和施测方法的不同分为水准测量、三角高程测量、欺压高程测量和GPS 高程测量等，其中水准测量是高程测量中最基本的和精度较高的一种测量方法。

水准测量就是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，进而由已知点的高程推算出未知点的高程的方法。

3水准测量的仪器和工具

水准测量的仪器和工具水准测量所使用的仪器为水准仪，辅助工具为水准尺和尺垫。

水准仪按其精度高低可分为D S05、D S1、D S3和D S10等四个等级（D、S分别为“大地测量”和“水准仪”）的汉语拼音的第一个字母；数字05、1、3、10表示该仪器的标称精度，是指用该仪器进行水准测量时，往返测1公里高差中数中误差，其单位是m m）；按结构可分为微倾式水准仪和自动安平式水准仪；按构造可分为光学水准仪和电子水准仪。

本章着重介绍D S3水准仪，简单介绍精密水准仪和电子水准仪。

一、D S3微倾式水准仪的构造根据水准测量的原理，水准仪的主要作用是提供一条水平视线，并能照准水准尺进行读数。

因此，水准仪主要由望远镜、水准器及基座三部分构成。

2-2所示是我国生产的D S3微倾式水准仪。

1、望远镜2-3是D S3微倾式水准仪望远镜的构造图，它主要由物镜1、目镜2、调焦透镜3和十字丝分划板4所组成。

物镜和目镜多采用复合透镜组，十字丝分划板上刻有两条互相垂直的长线，如2-3中的7，竖直的一条称为竖丝，横的较长那条称为中丝，是为了瞄准目标和读取读数用的。

在中丝的上下还对称地刻有两条与中丝对称的短横线，是用来测定距离的，称为视距丝。

十字丝分划板是由平板玻璃圆片制成的，平板玻璃片在分划板座上，分划板座由固定螺丝固定在望远镜筒上。

十字丝交点与物镜光心的连线，称为视准轴或视线（2-3）中的（C－C1）。

水准测量是在视准轴水平时，用十字丝的中丝截取水准尺上的读数。

2-4为望远镜成像原理图。

远处目标A B发出的光线经过物镜1及调焦透镜3折射后，在十字丝平面4上形成一个倒立而缩小的实像a b；通过目镜2的放大，成虚相aˊbˊ，十字丝同时也被放大。

从望远镜内所看到的目标影像的视角与肉眼直接观察该目标的视角之比，称为望远镜的放大率。

如2-4所示，从望远镜内看到目标的像所对的视角为β，用肉眼看目标所对的视角可近似地认为是a，故放大率V=β/a。

水准测量的仪器和工具

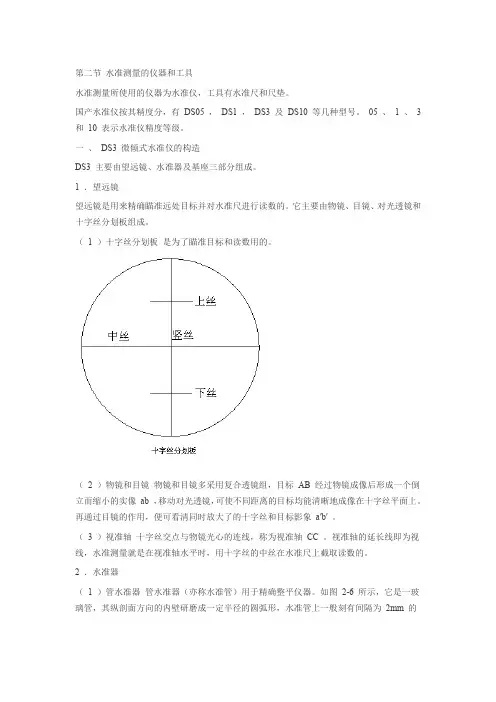

第二节水准测量的仪器和工具水准测量所使用的仪器为水准仪，工具有水准尺和尺垫。

国产水准仪按其精度分，有DS05 ，DS1 ，DS3 及DS10 等几种型号。

05 、1 、3 和10 表示水准仪精度等级。

一、DS3 微倾式水准仪的构造DS3 主要由望远镜、水准器及基座三部分组成。

1 ．望远镜望远镜是用来精确瞄准远处目标并对水准尺进行读数的。

它主要由物镜、目镜、对光透镜和十字丝分划板组成。

（1 ）十字丝分划板是为了瞄准目标和读数用的。

（2 ）物镜和目镜物镜和目镜多采用复合透镜组，目标AB 经过物镜成像后形成一个倒立而缩小的实像ab ，移动对光透镜，可使不同距离的目标均能清晰地成像在十字丝平面上。

再通过目镜的作用，便可看清同时放大了的十字丝和目标影象a′b′ 。

（3 ）视准轴十字丝交点与物镜光心的连线，称为视准轴CC 。

视准轴的延长线即为视线，水准测量就是在视准轴水平时，用十字丝的中丝在水准尺上截取读数的。

2 ．水准器（1 ）管水准器管水准器（亦称水准管）用于精确整平仪器。

如图2-6 所示，它是一玻璃管，其纵剖面方向的内壁研磨成一定半径的圆弧形，水准管上一般刻有间隔为2mm 的分划线，分划线的中点O 称为水准管零点，通过零点与圆弧相切的纵向切线LL 称为水准管轴。

水准管轴平行于视准轴。

水准管上2mm 圆弧所对的圆心角τ ，称为水准管的分划值，水准管分划愈小，水准管灵敏度愈高，用其整平仪器的精度也愈高。

DS3 型水准仪的水准管分划值为20″ ，记作20″/2mm 。

为了提高水准管气泡居中的精度，采用符合水准器。

（2 ）圆水准器圆水准器装在水准仪基座上，用于粗略整平。

圆水准器顶面的玻璃内表面研磨成球面，球面的正中刻有圆圈，其圆心称为圆水准器的零点。

过零点的球面法线L′L′ ，称为圆水准器轴。

圆水准器轴L′L′ 平行于仪器竖轴VV 。

气泡中心偏离零点2mm 时竖轴所倾斜的角值，称为圆水准器的分划值，一般为8′ ～10′ ，精度较低。
