接触电阻基本知识问答

接触电阻

导体的接触面积和接触电阻作者：林勇发布日期：2009-4-17 10:06:41 (阅577次)关键词: 工业插头插座驳克码 MARECHAL（摘要：在电流的传输过程中两个表面宏观接触表面应该等于导线的截面面积，两个导体真正相接触的部分只是一定数量的点，由于材料表面的不平整性，真正的接触面积要比宏观上看到的接触表面要小。

关键词：接触电阻，驳克码）在我们给客户讲解产品的过程当中有一个经常被问到的问题，“你们这种触点连接的插头插座，导体截面积够吗？”，“触点连接比插针套筒连接的接触面积小，能保证连接可靠吗？”电气工程师都知道，电流越大，必须使用越粗大的电缆。

有些人自然认为接触的面积应该等于导线的截面面积，因而对电气连接器的可靠性提出怀疑。

实际上，两个表面宏观接触表面应该等于导线的截面面积，两个导体真正相接触的部分只是一定数量的点，由于材料表面的不平整性，真正的接触面积要比宏观上看到的接触表面要小。

（图2）优质的开关设备产品大都采用用银合金的接触点，通常触点是半球形的，而且把重点放在施加的力上而不是放在假定的接触面积上。

种概念在接触器或者断路器制造业中得到广泛采用。

从这个意义上讲，插头和插座是一个例外。

1．接触电阻的物理概念无论使用哪一种接触，导体接触的不连续性会产生一个附加的电阻——称为“接触电阻”）。

这个电阻比接触器自身的电阻（在没有接触面存在时）要大。

这个电阻值将决定连接的质量，因为：接触电阻阻值越高，则接触电阻上的压降越大，因而接触点释放的热量将越多。

如果温度上升到一定的极限，接触点就会损坏。

温度越高，损坏就越快，这种现象会迅速蔓延。

接触点接触电阻主要由以下两个参数决定：接触表面的状态λ所施加力的作用（图4）λ1．1 接触表面的状态三个主要参数决定了接触表面的状态：（图1）物理化学结构λ从微观角度来看，一个表面的物理化学结构是非常复杂的，周围环境中的外来元素与材料发生反应形成一个表面层，通常称为“侵蚀层”。

接触电阻相关

接触电阻的参数
接触点接触电阻主要由以下两个参数决定：接触表面的状态和所施加力的作用
三个主要参数决定了接触表面的状态：
1，物理化学结构
从微观角度来看，一个表面的物理化学结构是非常复杂的，周围环境中的外来元素与材料发生反应形成2，表面的粗糙度
一个表面的粗糙度是复杂的，表面的粗糙度由所采用的生产技术所决定，而且通常具有随机性和不可重3，表面的几何形状
从宏观角度来看，一个接触表面的几何形状是比较容易确定的。

这个形状将决定在两个表面之间宏观的
接触电阻的组成
接触电阻有两部分组成：
1、约束电阻
约束电阻是由于当电流线穿过一些“元素接触点“处产生偏移而造成的。

2、薄膜电阻
薄膜电阻是由于在接触表面上的污染或氧化层造成的。

接触电阻的总值
由于材料钢性及粗糙度的影响，实际的机械接触不是发生在整个宏观的接触面上。

机械接触只发生在一
接触电阻的总值由以下几点决定：
△接触点的几何形状（几何形状决定了接触点的可见接触面积），
△两个导体间施加的压力，
△材料的导电率，
△材料的硬度和粗糙度，
△表面层的导电系数，尤其是在表面被侵蚀的状态下。

元素与材料发生反应形成一个表面层，通常称为“侵蚀层”。

，而且通常具有随机性和不可重复。

它引入了材料挤压压力及塑性变形的概念。

状将决定在两个表面之间宏观的接触面积。

接触面上。

机械接触只发生在一定数目的接触点上，称为“元素接触点”。

接触电阻测试..

HF:电流激励高端 LF:电流激励低端 HS:电压取样高端 LS:电压取样低端
由于四线法测量接触电阻采用10mA/100mA的恒流源，故测量接触电阻的实质是测量微动接触电压。
影响接触电阻的因素
接触形式
接触电阻的形式可分为三类：点接触、线接触和面接触。
接触形式对收缩电阻Rs的影响主要表现在接触点的数目上。一般情况下，面接触的接触点数n最大而Rs最小；接触则n最小，Rs最大；线接触则介于两者之间。

影响接触电阻的因素
接触压力
接触压力F对收缩电阻Rs值和表面膜电阻Rb值的影响最大，F 的增加使接触点的有效接触面积增大，即接触点数ｎ增加，从而使Rs减小。当加大F超过一定值时，可使触头表面的气体分子层吸附膜减少到２～３个；当超过材料的屈服压强时，产生塑性变形，表面膜被压碎出现裂缝，从而增加了接触面积，这就使收缩电阻Rs因表面膜电阻Rf的减小而下降， Rs和Rf同时减小，从而使接触电阻大大下降。相反，当接触不到位、接触触头失去了弹性变形等原因使接触压力F下降时，接触面积减小，收缩电阻Rs 增大，表面膜电阻Rf受F的破坏作用减弱或不受其影响，从而使表面膜电阻Rf增大。同时因Rf增大，使接触面积减小，从而使接触电阻增大，二者的综合作用使接触电阻整体上升。
接触形式对膜电阻Rf的影响主要是看每一个接触点所承受的压力F。一般情况下，在对触头外加压力F相同的情况下，点接触形式n最小，单位面积承受压力F1最大，容易破坏表面膜，所以有可能使Rf减到最小；反之，面接触的F1就最小，对Rf的破坏力最小，Rf值有可能最大。
表面越平滑的材料，其接触电阻变异就越小。
铜只要2-3分钟，镍约30分钟，铝仅需2-3秒钟，其表面便可形成厚度约2um的氧化膜层

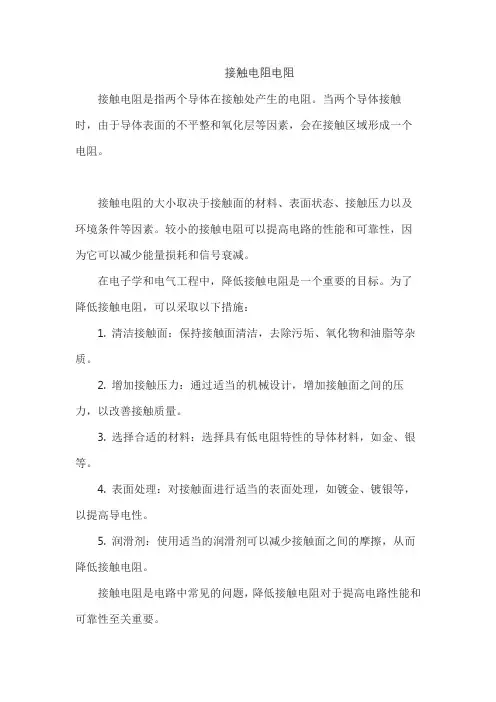

接触电阻电阻

接触电阻电阻
接触电阻是指两个导体在接触处产生的电阻。

当两个导体接触时，由于导体表面的不平整和氧化层等因素，会在接触区域形成一个电阻。

接触电阻的大小取决于接触面的材料、表面状态、接触压力以及环境条件等因素。

较小的接触电阻可以提高电路的性能和可靠性，因为它可以减少能量损耗和信号衰减。

在电子学和电气工程中，降低接触电阻是一个重要的目标。

为了降低接触电阻，可以采取以下措施：
1. 清洁接触面：保持接触面清洁，去除污垢、氧化物和油脂等杂质。

2. 增加接触压力：通过适当的机械设计，增加接触面之间的压力，以改善接触质量。

3. 选择合适的材料：选择具有低电阻特性的导体材料，如金、银等。

4. 表面处理：对接触面进行适当的表面处理，如镀金、镀银等，以提高导电性。

5. 润滑剂：使用适当的润滑剂可以减少接触面之间的摩擦，从而降低接触电阻。

接触电阻是电路中常见的问题，降低接触电阻对于提高电路性能和可靠性至关重要。

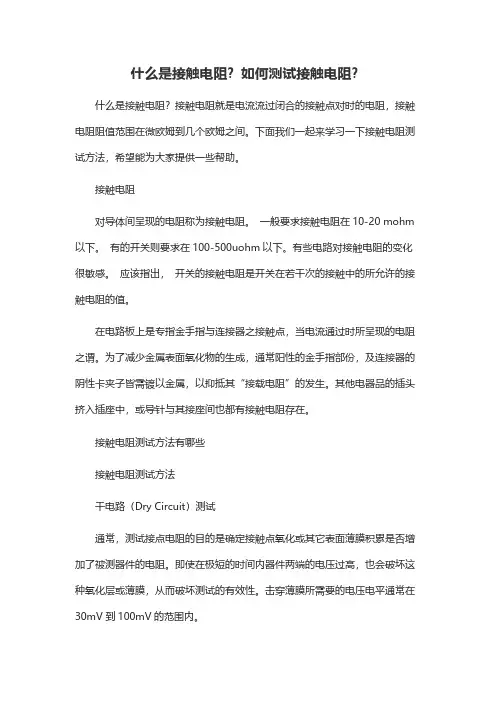

什么是接触电阻？如何测试接触电阻？

什么是接触电阻？如何测试接触电阻？什么是接触电阻？接触电阻就是电流流过闭合的接触点对时的电阻，接触电阻阻值范围在微欧姆到几个欧姆之间。

下面我们一起来学习一下接触电阻测试方法，希望能为大家提供一些帮助。

接触电阻对导体间呈现的电阻称为接触电阻。

一般要求接触电阻在10-20 mohm 以下。

有的开关则要求在100-500uohm以下。

有些电路对接触电阻的变化很敏感。

应该指出，开关的接触电阻是开关在若干次的接触中的所允许的接触电阻的值。

在电路板上是专指金手指与连接器之接触点，当电流通过时所呈现的电阻之谓。

为了减少金属表面氧化物的生成，通常阳性的金手指部份，及连接器的阴性卡夹子皆需镀以金属，以抑抵其“接载电阻”的发生。

其他电器品的插头挤入插座中，或导针与其接座间也都有接触电阻存在。

接触电阻测试方法有哪些接触电阻测试方法干电路（Dry Circuit）测试通常，测试接点电阻的目的是确定接触点氧化或其它表面薄膜积累是否增加了被测器件的电阻。

即使在极短的时间内器件两端的电压过高，也会破坏这种氧化层或薄膜，从而破坏测试的有效性。

击穿薄膜所需要的电压电平通常在30mV到100mV的范围内。

在测试时流过接点的电流过大也能使接触区域发生细微的物理变化。

电流产生的热量能够使接触点及其周围区域变软或熔解。

结果，接点面积增大并导致其电阻降低。

为了避免这类问题，通常采用干电路的方法来进行接点电阻测试。

干电路就是将其电压和电流限制到不能引起接触结点的物理和电学状态发生变化电平的电路。

这就意味着其开路电压为20mV或更低，短路电流为100mA或更低。

由于所使用的测试电流很低，所以就需要非常灵敏的电压表来测量这种通常在微伏范围的电压降。

由于其它的测试方法可能会引起接点发生物理或电学的变化，所以对器件的干电路测量应当在进行其它的电学测试之前进行。

使用微欧姆计或数字多用表使用Keithley 580型微欧姆计、2010型数字多用表或2750型数字多用表数据采集系统进行四线接触电阻测量的基本配置情况。

(完整版)接触电阻

接触电阻接触电阻产生的原因有两个：第一，由于接触面的凹凸不平，金属的实际接触面减小了，这样，当电流流过导体时，使电流线在接触面附近发生了严重的收缩现象，即在接触面附近导体有效的导电截面大大缩小，因而造成电阻的增加，这个电阻称为收缩电阻。

第二，接触面在空气中可能迅速形成一层导电性能很差的氧化膜附着于表面，也使电阻增大了，这部分电阻称为膜电阻。

因此，接触电阻是由收缩电阻和膜电阻组成。

导体的接触形式大体分为点接触，线接触和面接触，这几种接触形式对接触电阻的影响是不相同的。

点接触时对接触电阻的影响主要是收缩电阻大，而面接触时对接触电阻的影响则是膜电阻，线电阻介于两者之间。

因而，接触电阻的大小不仅取决于收缩电阻，还有膜电阻的影响。

而接触压力对接触电阻的影响是十分重要的，没有足够的压力，只靠加大接触面，并不能使接触电阻有明显的下降。

增加接触压力，可以增加接触点的有效接触面积，同时，当接触点的压强超过一定值时，可以使触点的材料产生塑性变形，表面膜被压碎出现裂缝，增大了金属的接触面，使接触电阻迅速下降，因此，加大接触压力，使收缩电阻和膜电阻都减小，总的接触电阻将减小。

除了以上影响接触电阻的因素以外，还有材料的性质，接触表面的加工情况，触点的密封情况等等都会对接触电阻产生影响。

因此，我们在日常维护和排除线路故障的时候，也要充分考虑接触电阻的影响。

我们经常在排除线路故障时会发现由于插头的腐蚀，在插钉表面就会形成一层无机膜或插钉变形，导致插钉的接触电阻增大，发生故障。

因此，我们在对插头进行施工或维护时，一定要严格按照维护手册的标准进行。

在安装插头时，应该仔细检查插头与插座内的插钉，不能有破损，弯曲，腐蚀等情况，也不要人为的去破坏插头的封严部分，对于特殊区域的插头要采取特殊的防护，比如对插头进行封严等。

对于某些工作环境比较恶劣的地方，如发动机本体上的插头，在安装时一定要注意，要对插头进行保险，一些特殊的插头一定要按照标准打好力矩，否则插头在发动机的高频振动下会松脱，有的会使插头内的插钉接触不良，造成跳火，灼伤插钉，使之工作不可靠和缩短使用期限。

接触电阻原理

接触电阻原理引言：接触电阻是指两个物体接触时产生的电阻，也称为接触电阻。

在电路中，接触电阻是一个重要的参数，它会影响电路的工作效果和性能。

本文将介绍接触电阻的基本原理、计算方法以及影响因素。

一、接触电阻的定义和原理接触电阻是指两个物体接触面之间存在的电阻。

当两个物体接触时，由于接触面的不完全平整，存在微小的间隙和凸起，导致电流通过接触面时会受到阻碍，产生电阻。

接触电阻的产生主要是由于接触面的微观结构和材料的特性所决定的。

当电流经过接触面时，会受到接触面的阻碍，使得电流通过接触面的路径变长，导致电阻的产生。

接触电阻的大小与接触面的材料、面积、压力以及温度等因素有关。

二、接触电阻的计算方法接触电阻的计算可以使用欧姆定律来进行。

根据欧姆定律，电阻的大小与电流和电压之间的关系可以表示为R=V/I，其中R表示电阻，V表示电压，I表示电流。

在计算接触电阻时，可以测量电流通过接触面的电压降和电流值，然后根据欧姆定律计算出接触电阻的大小。

需要注意的是，在测量接触电阻时要保持接触面的稳定，以减小测量误差。

三、影响接触电阻的因素1. 接触面的材料：不同材料的接触面具有不同的导电性能，导致接触电阻的大小也不同。

一般来说，金属接触面的接触电阻较小，而非金属接触面的接触电阻较大。

2. 接触面的面积：接触面的面积越大，电流通过接触面的路径就越短，接触电阻就越小。

3. 接触面的压力：压力的增大可以使接触面更加紧密，减小接触电阻。

因此，在一些特殊的应用场合，会采用增加压力的方式来降低接触电阻。

4. 温度：温度的变化会影响材料的导电性能，进而影响接触电阻的大小。

一般来说，温度升高会导致接触电阻增大。

四、接触电阻的应用接触电阻在电气工程中具有广泛的应用。

在电路中，接触电阻可以用于测量电流、电压和功率等参数。

此外，在接插件、开关和继电器等电气设备中，接触电阻也是一个重要的参数，它会影响设备的性能和寿命。

在实际应用中，为了减小接触电阻的影响，可以采取一些措施。

什么是接触电阻？

什么是接触电阻？
1、什么是接触电阻？接触电阻是静触头和动触头接触时产生的附加电阻。

2、断路器接触电阻的组成部分有哪些？由动、静接触部位的收缩阻力和表面阻力两部分组成。

3、断路器接触电阻故障原因？
(1)分断大短路电流时触点烧毁。

(2)由于机构调整不良，行程改变，超程严重不合格时，接触压力或接触面积发生变化。

(3)断路器调试安装后，长时间未投入运行，使动、静触头表面氧化，接触面电阻增大。

(4)长期工作使弹簧变形，降低接触压力。

(5)机械部分长期运行引起的机械磨损。

(6)对于低油位断路器，也可能因绝缘油和酸值失效而腐蚀触头表面而呈酸性。

或油中漂浮杂质，因动、静触头间断路短路电流。

残留的颗粒状碳质材料和金属粉末增加了接触电阻。

4、影响接触电阻的因素？
(1)材料性能：金属化合物的电阻率、硬度、化学性能、机械强度和电阻率。

(2)接触形式：点接触、线接触、面接触。

(3)接触面条件：当接触面形成氧化膜时（银除外），氧化膜的电阻比金属本身大得多。

(4)接触压力。

(5)接触面的粗糙度。

断路器接触电阻相关知识

接触，对导体间呈现的电阻称为接触电阻。

一般要求接触电阻在10-20 mohm以下。

有的开关则要求在100-500uohm以下。

有些电路对接触电阻的变化很敏感。

应该指出，开关的接触电阻是开关在若干次的接触中的所允许的接触电阻的最大值。

接触电阻检验目的是确定电流流经接触件的接触表面的电触点时产生的电阻。

在GB5095“电子设备用机电元件基本试验规程及测量方法”中的接触电阻测试方法之一，“接触电阻-毫伏法”规定，为防止接触件上膜层被击穿，测试回路交流或直流的开路峰值电压应不大于20mV，交流或直流的测试中电流应不大于100mA。

断路器接触电阻有哪几部分组成？由动、静触头接触部分的收缩电阻和表面电阻两部分组成。

断路器接触电阻不合格的原因？1、开断较大短路电流时触头烧坏。

2、因机构调整不佳固定不牢，致使行程变化，当超行程严重不合格时，引起接触压力或接触面积的变化。

3、断路器调试安装完后，长期未投入运行，使动，静触头表面氧化，接触表面电阻增大。

4、长期运行使弹簧变形，使接触压力下降。

5、机械部分长期操作后引起的机械磨损。

6、对少油断路器，还可能因绝缘油酸值不合格呈酸性反应，浸蚀触头表面。

或油中漂浮杂质，动、静触头之间因开断短路电流后残留的微粒碳质、金属粉末，使接触电阻增大。

影响接触电阻的因素？1、材料性质：硬度、化学性质、金属化合物的机械强度与电阻率。

2、接触形式：点接触、线接触、面接触。

3、接触面状况：当接触面形成氧化膜时（银例外），氧化膜比金属本身的电阻要大得多。

4、接触压力。

5、接触表面的粗糙度。

线路电缆接头接触电阻的带电测试方法一种电缆接头接触电阻的带电测试方法，解决了运行状态的电缆接头温度过高无法进行测量分析的问题，其特征在于提供电压在线采集端或电流在线采集端对被测试对象即电缆接头采样，采样数据通过以无线传输方式至无线手持接收端，无线手持接收端对数据进行处理、存储，并显示。

本发明还提供了电压在线采集端或电流在线采集端、无线手持接收端的具体结构。

(完整版)第四章电器的电接触理论习题答案

第四章电器的电接触理论习题4-1 答：接触电阻的形成有两个要素：收缩电阻和膜电阻。

接触表面实际上只有一小部分凸出点发生了导电接触，称之为导电斑点。

当电流通过这些斑点时会发生电流线收缩现象，由此带来电流路径增加，有效导电截面积减少，使电阻值增加。

另一方面，接触表面有膜存在，如果这些膜能够导电，则电流通过薄膜时会受到膜的阻碍而产生膜附加电阻。

影响接触电阻的因素主要有以下四点：材料性质：是影响接触电阻最直接的因素。

从增加有效接触面积，抑制膜生成的角度来看，好的材料应保证良好的导电性和导热性，力学、化学性能以及电弧抗性。

接触形式：分为点接触、线接触和面接触三类。

其对接触电阻的影响主要体现在接触点数目上。

一般认为点接触的接触点数最少，面接触的接触点数最多。

但还应该依据触头所受接触压力综合考虑。

接触压力：增大接触压力可以增加有效接触面积并在最大程度上限制表面膜的影响。

接触表面加工情况：对于大负载触头，宜采用平整度高的表面，避免因装配时出现倾斜而导致有效接触面积大幅度减小；对于小功率电器的触头要求表面粗糙度较低，可以保证接触电阻低值且稳定。

无论何种负载，都不宜追求过于精细的表面，它对降低接触电阻未必有利。

4-2 答：温度对不同材料的接触电阻有不同的影响。

从收缩电阻上考虑，其受到导体电阻率的影响，而电阻温度系数和冷态电阻率为材料本身的属性，因此在同一温度下不同材料具有不同的电阻率和收缩电阻。

从膜电阻的角度考虑，不同材料形成的膜不同。

如AgC系触头材料表面形成的富银层可以使触头在工作中保持低值接触电阻，而AgW系材料在触头表面形成的是不导电氧化物，会增加接触电阻。

膜的生长速度受到温度的影响，导电性好的膜它的工作温度相对较低，使其能够维持在低值而稳定状况下；导电性差的膜使接触电阻升高，进而使触头产生高温发热，而高温度又加快了膜的生成，形成一种恶性循环。

4-3 答：动触头在支架带动下获得一个初速度向静触头运动，在接触时发生碰撞，当碰撞未能完全消耗动触头初动能时，触头会在反力作用下反向运动，这一过程称为反跳。

接触电阻率计算公式

接触电阻率计算公式
摘要：
1.接触电阻率计算公式的概述
2.接触电阻率计算公式的分类
3.接触电阻率计算公式的应用
4.接触电阻率计算公式的优缺点
正文：
一、接触电阻率计算公式的概述
接触电阻率计算公式，是一种用于计算材料接触电阻的数学公式。

接触电阻，是指在两个接触的金属导体之间，由于接触表面间的微观不平整性而导致的电阻。

接触电阻会影响电路的稳定性和电器设备的性能，因此接触电阻率计算公式在工程应用中具有重要意义。

二、接触电阻率计算公式的分类
接触电阻率计算公式可以分为两种：一种是理论计算公式，另一种是实验测量公式。

1.理论计算公式：主要依据电阻定律和接触电阻的微观原理推导得出。

其中最常用的是Vogt 公式。

2.实验测量公式：主要通过实验测量接触电阻的方法得出，如四端电阻法、双环法等。

三、接触电阻率计算公式的应用
接触电阻率计算公式广泛应用于各种金属、合金、半导体材料的接触电阻
测量，以及电气设备、电子元器件的性能检测和质量控制。

四、接触电阻率计算公式的优缺点
优点：
1.接触电阻率计算公式提供了一种定量的方法来描述接触电阻，有助于深入了解接触电阻的特性。

2.接触电阻率计算公式可以为工程应用提供参考依据，有助于提高电气设备的性能和可靠性。

缺点：
1.接触电阻率计算公式的推导过程较为复杂，对理论知识要求较高。

2.实验测量公式受到实验条件和操作技巧的影响，测量结果可能存在一定误差。

总之，接触电阻率计算公式在理论研究和实际应用中都具有重要意义。

触头的接触电阻

触头的接触电阻触头是一种用于电气连接的装置，常见于插头、插座、开关等电器设备中。

而触头的接触电阻是指在两个触头之间通过电流时所产生的电阻。

接触电阻是电器设备正常工作的重要参数之一，它不仅影响着电器设备的性能，还直接关系到电流的传输效果和电能的消耗。

在电器设备中，触头通过接触面的接触来传递电流。

当电流从一个触头流向另一个触头时，会在接触面上产生一定的接触电阻。

接触电阻的大小与触头的材料、表面状态、接触压力以及接触面积等因素密切相关。

一般来说，接触电阻越小，电流传输效果越好，电能的损耗也越小。

触头的接触电阻对电器设备的性能有着直接的影响。

首先，接触电阻会导致电器设备的发热现象。

当电流通过触头时，会因为接触电阻的存在而产生热量，这会导致触头温度升高。

触头温度过高会影响电器设备的正常工作，甚至引发火灾等安全事故。

其次，接触电阻还会影响电器设备的工作效率。

接触电阻越大，电流的传输效果就越差，电能的损耗也就越大。

这样不仅会增加电能的消耗，还会降低电器设备的工作效率。

因此，降低触头的接触电阻是提高电器设备性能的重要手段之一。

为了降低触头的接触电阻，首先需要选择合适的触头材料。

触头材料应具有良好的导电性能和机械强度，以确保电流的顺利传输和触头的长时间使用。

常见的触头材料有铜、铝、银等。

其中，银具有最好的导电性能，但成本较高，一般用于高要求的电器设备。

其次，触头的表面状态也会影响接触电阻。

触头表面应保持光洁平整，以减小接触电阻。

可通过抛光、电镀等方式来改善触头表面的质量。

此外，适当增加触头的接触压力和接触面积，也可以减小接触电阻。

对于电器设备的使用者来说，了解触头的接触电阻是非常重要的。

通过了解接触电阻的大小，可以判断电器设备的质量和性能。

一般来说，优质的电器设备触头的接触电阻较小，传输效果较好，电能的损耗也较小。

而低质量的电器设备触头的接触电阻较大，传输效果较差，电能的损耗较大。

因此，在选择和购买电器设备时，可以通过测试触头的接触电阻来判断其质量和性能。

电阻详细基础知识

电阻详细基础知识1. 什么是电阻？电阻是指电流通过一个物体时所遇到的阻碍。

它是一个物质或元件对电流流动的阻碍程度的量度。

通常用符号R表示，单位为欧姆（Ω）。

2. 电阻的原理电阻的产生与物质内部存在的电子、离子和原子之间相互作用有关。

当电流通过一个物体时，这些粒子会与电流中的载流子发生碰撞，从而减慢了载流子的速度，导致电流受到阻碍。

3. 电阻的种类3.1 固定电阻固定电阻是一种固定数值的电阻，不可调节。

根据材料和结构不同，固定电阻可以分为炭膜电阻、金属膜电阻、金属氧化物膜电阻等。

3.2 可变电阻可变电阻是一种可以调节其数值的电阻。

常见的可变电阻包括可变炭膜电位器、可变金属膜电位器等。

通过调节其滑动触点位置，可以改变其有效电阻值。

3.3 负温度系数电阻（NTC）负温度系数电阻是一种随温度升高而电阻值下降的电阻。

它在温度测量、温度补偿等方面有广泛应用。

3.4 正温度系数电阻（PTC）正温度系数电阻是一种随温度升高而电阻值增加的电阻。

它在过流保护、恒定功率供热等方面有重要应用。

4. 电阻的计算4.1 串联电阻当多个电阻连接在一起，形成一个串联电路时，它们的总电阻等于各个电阻之和。

例如，如果有三个串联的电阻R1、R2和R3，它们的总电阻RT可以通过以下公式计算： RT = R1 + R2 + R34.2 并联电阻当多个电阻连接在一起，形成一个并联电路时，它们的总电阻可以通过以下公式计算： 1/RT = 1/R1 + 1/R2 + 1/R3 其中，RT为总电阻，R1、R2和R3为并联的各个电阻。

5. 颜色环编码法为了方便识别电阻的阻值，通常会使用颜色环编码法。

根据电阻上的彩色环带可以确定其阻值和精度。

颜色环编码法的基本原则如下： - 第一个环带表示第一位数字； - 第二个环带表示第二位数字； - 第三个环带表示数量级（乘以10的幂）；- 第四个环带表示精度。

6. 电阻的应用6.1 限流电阻可以用于限制电路中的电流，保护其他元件不受过大电流的损害。

接触电阻率问题回答

接触电阻率接触电阻率是指两个接触面之间的电阻值。

在实际应用中，接触电阻率是一个非常重要的参数，特别是在电子元器件、机械设备、汽车等领域。

本文将从接触电阻率的定义、计算公式、影响因素以及应用等方面进行详细介绍。

一、接触电阻率的定义接触电阻率是指两个接触面之间单位面积上的电阻值。

通常用符号ρc 表示，其单位为Ω·m2。

在实际应用中，接触电阻率可以通过测量两个接触面之间的电流和电压来计算得出。

二、计算公式根据欧姆定律，可以得到以下计算公式：ρc = (V/I) × A其中V表示两个接触面之间的电压，I表示通过这两个接触面之间流过的电流，A表示单位面积上的横截面积。

三、影响因素1. 接触压力：当两个物体之间施加越大的压力时，它们之间的接触区域就会变小，从而导致接触区域内电流密度增大，进而导致接触电阻率降低。

2. 接触面积：接触面积越大，电流分布越均匀，因此接触电阻率也会降低。

3. 材料特性：材料的导电性、硬度、表面粗糙度等特性都会影响接触电阻率。

4. 温度：温度升高会使材料的导电性变差，从而导致接触电阻率升高。

四、应用1. 机械设备领域：在机械设备中，接触电阻率是一个非常重要的参数。

例如，在轨道交通领域中，轨道与车轮之间的接触电阻率直接影响列车的牵引力和制动力。

2. 电子元器件领域：在集成电路等微型元器件中，由于体积非常小，因此它们之间的接触面积也非常小。

因此，在这些元器件中，接触电阻率更为重要。

3. 汽车领域：在汽车发动机和传动系统中，各个部件之间的接触电阻率也是一个重要参数。

例如，在点火系统中，火花塞与高压线之间的接触电阻率直接影响着发动机的性能。

总之，接触电阻率是一个非常重要的参数，在各个领域都有着广泛的应用。

我们需要根据实际情况选择合适的方法来测量和计算接触电阻率，以确保设备和系统的正常运行。

接触电阻计算 -

接触电阻计算 -第十四章触头电路的通断和转换是通过电器中的执行部件，主要是其触头来实现的。

触头是有触点电器的执行元件，又是电器中最薄弱的环节，其工作的优劣直接影响到电器的性能。

本章就触头在不同工作状态下出现的主要问题，如接触电阻、振动等，进行一定的分析，找出减少其危害的一些实用方法并对触头的一些基本参数作一介绍。

第一节概述一、触头的分类触头作为电器的执行机构，是非常重要的部件，它对电器的工作性能、总体结构、尺寸有着决定性的影响。

触头的工作性能和质量直接影响到电器可靠性。

触头在正常工作情况下经常要受到机械撞击、电弧等的有害作用，很容易损坏，故它又是有触头电器的一个薄弱环节。

触头可按以下方法分类:1(按触头工作情况可分为有载开闭和无载开闭两种。

前者在触头开断或闭合过程中，允许触头中有电流通过，后者在触头开断或闭合过程中，不允许触头中有电流通过，而在闭合后才允许触头中通过电流，如转换开关等。

无载开闭触头，由于触头开断时无载，故无电弧产生，对触头的工作十分有利。

2(按开断点数目可分为单断点式和双断点式触头。

3(接触头正常工作位置可分为常开触头和常闭触头。

4(按结构形状可分为指形触头和桥式触头等。

5(按触头的接触方式可分为面接触、线接触和点接触3种。

二、触头接触面形式触头接触面形式分为点接触、线接触和面接触3种，如图14—1所示。

图14—1 触头的接触式(a)点接触;(b)线接触;(c)面接触。

1(点接触点接触触头是指两个导体只在一点或者很小的面积上发生接触的触头(如球面对球面，球面对平面)。

它用于20 A以下的小电流电器，如继电器的触头，接触器和自动开关的联锁触头等。

由于接触面积小，保证其工作可靠性所需的接触互压力也较小。

2(线接触线接触是指两个导体沿着线或较窄的面积发生接触的触头(如圆柱对圆柱、圆柱对平面)。

其接触面积和接触压力均适中，常用于几十安至几百安电流的中等容量的电器，如接触器、自动开关及高压开关电器的触头。

接触电阻

接触电阻产生的原因有两个：第一，由于接触面的凹凸不平，金属的实际接触面减小了，这样，当电流流过导体时，使电流线在接触面附近发生了严重的收缩现象，即在接触面附近导体有效的导电截面大大缩小，因而造成电阻的增加，这个电阻称为收缩电阻。

第二，接触面在空气中可能迅速形成一层导电性能很差的氧化膜附着于表面，也使电阻增大了，这部分电阻称为膜电阻。

因此，接触电阻是由收缩电阻和膜电阻组成。

导体的接触形式大体分为点接触，线接触和面接触，这几种接触形式对接触电阻的影响是不相同的。

点接触时对接触电阻的影响主要是收缩电阻大，而面接触时对接触电阻的影响则是膜电阻，线电阻介于两者之间。

因而，接触电阻的大小不仅取决于收缩电阻，还有膜电阻的影响。

而接触压力对接触电阻的影响是十分重要的，没有足够的压力，只靠加大接触面，并不能使接触电阻有明显的下降。

增加接触压力，可以增加接触点的有效接触面积，同时，当接触点的压强超过一定值时，可以使触点的材料产生塑性变形，表面膜被压碎出现裂缝，增大了金属的接触面，使接触电阻迅速下降，因此，加大接触压力，使收缩电阻和膜电阻都减小，总的接触电阻将减小。

除了以上影响接触电阻的因素以外，还有材料的性质，接触表面的加工情况，触点的密封情况等等都会对接触电阻产生影响。

因此，我们在日常维护和排除线路故障的时候，也要充分考虑接触电阻的影响。

我们经常在排除线路故障时会发现由于插头的腐蚀，在插钉表面就会形成一层无机膜或插钉变形，导致插钉的接触电阻增大，发生故障。

因此，我们在对插头进行施工或维护时，一定要严格按照维护手册的标准进行。

在安装插头时，应该仔细检查插头与插座内的插钉，不能有破损，弯曲，腐蚀等情况，也不要人为的去破坏插头的封严部分，对于特殊区域的插头要采取特殊的防护，比如对插头进行封严等。

对于某些工作环境比较恶劣的地方，如发动机本体上的插头，在安装时一定要注意，要对插头进行保险，一些特殊的插头一定要按照标准打好力矩，否则插头在发动机的高频振动下会松脱，有的会使插头内的插钉接触不良，造成跳火，灼伤插钉，使之工作不可靠和缩短使用期限。

九年级物理例谈电路中的接触电阻专题辅导

九年级物理例谈电路中的接触电阻导线一般由导电能力强的铜或铝制成，电阻虽小但不为零，特别是当导线接头处的接触不充分时，就会因接触面积小而形成较大的接触电阻。

一. 压紧或放松导线的接线触头可改变电路中的电流同学们在进行课后实验“用自制的变阻器控制小灯泡的亮度”时，实验电路如图1所示，左右改变铜环的位置就改变了铅笔芯在电路中的长度，从而改变电阻以控制小灯泡的亮度。

实验时不少同学还发现若用手挤压或放松铜环与铅笔接触处也能小幅度改变灯泡的亮度；挤压时接触面积大，接触电阻小，灯泡稍亮；放松时接触面积小，接触电阻大，灯泡稍暗。

图1二. 实验电路时亮时暗同学们在实验室进行电学实验时常会遇到没有调节滑动变阻器而小灯泡亮度发生变化的情形，原因是导线与导线或导线与接线柱的接触不充分，受桌面振动的影响，接触面的松紧程度发生变化，接触面积时大时小，接触电阻时小时大，使电路的电流大小发生变化，于是小灯泡时亮时暗。

三. 将白炽灯断开的灯丝搭接上能重新使用，但灯丝搭接处易再次闪断在家庭电路中，灯泡闪断后如果重新搭接好接入电路中，由于在电路中的钨丝变短电阻变小，电流变大而使实际功率大于额定功率，灯泡比正常亮度强，也更容易再次烧毁，且再度烧毁的位置往往发生在灯丝的搭接处。

因为钨丝呈圆柱形，所以搭接处的接触面积很小形成了较大的接触电阻，由焦耳定律Q=I2Rt可知，在电流相同的情况下，搭接处比其它位置的灯丝功率大温度高而容易先熔断。

四. 插座松动后易烧焦插座用久后，插座中用来夹住插片的铜夹变松，导致铜夹与插片的接触面积变小而形成较大的接触电阻，据焦耳定律Q=I2Rt可知，在电流相同的情况下，搭接处功率较大温度较高，可能会烧焦插座上的绝缘橡胶。

五. 利用接触电阻改变电流把废电池中的碳棒取出并研磨成碳粒放入纸盒中，用导线将电池组、小灯泡连接起来并用两铜片插入碳粒中使小灯发光，然后在纸盒附近大声讲话，同时观察小灯泡，可以看到小灯的亮度忽暗忽明地迅速变化着。
