低压抽屉柜使用方法
低压开关柜运行操作规程
低压开关柜运行操作规程一、低压电气抽屉柜操作规程1.将抽屉柜插入到工作位置(1)检查抽屉柜内线路完好，断路器无损坏，接触器状态正常。
(2)确认断路器在分闸位置，抽屉柜面板上操作把手指示“抽出”位置，将抽屉柜放入柜内导轨上，推入开关柜内。
(3)将操作把手插入操作孔中，顺时针方向转动把手，操作把手指示“工作位置”。
然后合上主回路把手，合上断路器，面板上指示灯亮。
2.将抽屉柜从工作位置抽出(1)确认断路器在分闸位置，将抽屉柜面板上操作把手转动到“抽出”位置。
(2)将抽屉柜拉出开关柜内。
二、开关柜送电/停电操作规程送电前，请先确认现场各项交接试验正常、功能调试正常，且全部合格。
1.开关柜送电操作规程(1)开关柜送电前的检查工作a)检查各抽屉柜内的电缆接线头良好,螺丝应锁紧；断路器、接触器状态正常；b)检查各抽屉柜内无不相干物件和工具；c)检查抽屉柜内熔断器是否正常；d)检查低压设备处于送电前的准备状态。
(2)开关柜送电的操作步骤顺时针转动抽屉柜上断路器把手，使把手与地面垂直。
2.开关柜停电的规范操作规程(1)开关柜停电前的准备工作确认清楚要断开的设备是否停止运行。
(2)开关柜停电的操作步骤a)逆时针转动抽屉柜上断路器把手，使把手与地面平行。
b)悬挂“禁止合闸，有人工作”警示牌。
三、框架断路器操作规程1.框架断路器停电操作步骤(1)观察进线三相无电流指示；(2)按柜面分闸按钮，框架断路器跳闸。
跳闸后，断路器窗口显示0字，柜面绿灯亮，红灯灭；(3)将框架断路器摇至隔离位置；(4)悬挂“禁止合闸，有人工作”警示牌。
2.框架断路器送电操作步骤(1)取下“禁止合闸，有人工作”警示牌；(2)检查框架断路器二次电缆接线头良好,螺丝锁紧，柜内无异物；(3)将框架断路器摇至工作位置；(4)按柜面合闸按钮，断路器窗口显示1字，柜面红灯亮，绿灯灭；(5)观察进线三相电压指示。
四、低压开关柜倒闸操作规程表4.8.1 低压开关柜倒闸分类表1. 将Ⅰ、Ⅱ段分别供电改为Ⅱ段供电：合上Ⅰ、Ⅱ段母联断路器，Ⅰ段进线断路器退出运行。
GCS抽屉柜使用说明书
GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。
被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上、下进出均十分方便。
6、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流250A及以下。
聚丙烯低压抽屉柜操作及注意事项

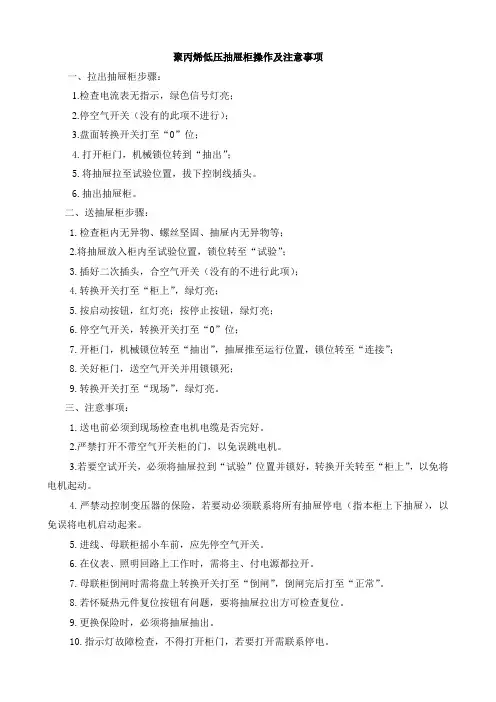

聚丙烯低压抽屉柜操作及注意事项一、拉出抽屉柜步骤：1.检查电流表无指示，绿色信号灯亮；2.停空气开关（没有的此项不进行）；3.盘面转换开关打至“0”位；4.打开柜门，机械锁位转到“抽出”；5.将抽屉拉至试验位置，拔下控制线插头。
6.抽出抽屉柜。
二、送抽屉柜步骤：1.检查柜内无异物、螺丝坚固、抽屉内无异物等；2.将抽屉放入柜内至试验位置，锁位转至“试验”；3.插好二次插头，合空气开关（没有的不进行此项）；4.转换开关打至“柜上”，绿灯亮；5.按启动按钮，红灯亮；按停止按钮，绿灯亮；6.停空气开关，转换开关打至“0”位；7.开柜门，机械锁位转至“抽出”，抽屉推至运行位置，锁位转至“连接”；8.关好柜门，送空气开关并用锁锁死；9.转换开关打至“现场”，绿灯亮。
三、注意事项：1.送电前必须到现场检查电机电缆是否完好。
2.严禁打开不带空气开关柜的门，以免误跳电机。
3.若要空试开关，必须将抽屉拉到“试验”位置并锁好，转换开关转至“柜上”，以免将电机起动。
4.严禁动控制变压器的保险，若要动必须联系将所有抽屉停电（指本柜上下抽屉），以免误将电机启动起来。
5.进线、母联柜摇小车前，应先停空气开关。
6.在仪表、照明回路上工作时，需将主、付电源都拉开。
7.母联柜倒闸时需将盘上转换开关打至“倒闸”，倒闸完后打至“正常”。
8.若怀疑热元件复位按钮有问题，要将抽屉拉出方可检查复位。
9.更换保险时，必须将抽屉抽出。
10.指示灯故障检查，不得打开柜门，若要打开需联系停电。
11.拔插头时应注意插座有电。
12.在抽屉柜后盖板未改造前，暂不进行柜内周检。
若异常情况需打开后盖时，需办理第二种工作票，并做好必要的安全措施和设专人监护。
13.若检修机泵需短时停电的，将空气开关断开、转换开关打至“0”位，柜门拉开，挂上“禁止合闸，机泵在修”的警告牌。
14.临时电源不准从变电所内接，只准从动力箱接。
15.抽屉柜一般不能互换，要换必须接触器及一次插头容量相同。
MNS系列低压配电屏抽屉开关的操作

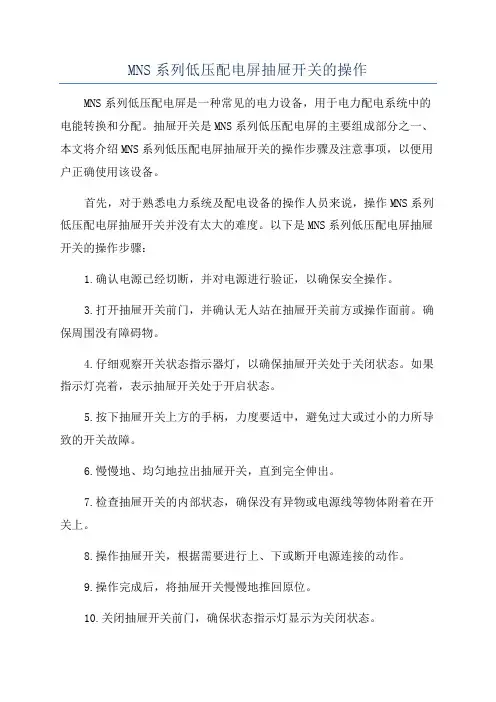

MNS系列低压配电屏抽屉开关的操作MNS系列低压配电屏是一种常见的电力设备，用于电力配电系统中的电能转换和分配。
抽屉开关是MNS系列低压配电屏的主要组成部分之一、本文将介绍MNS系列低压配电屏抽屉开关的操作步骤及注意事项，以便用户正确使用该设备。
首先，对于熟悉电力系统及配电设备的操作人员来说，操作MNS系列低压配电屏抽屉开关并没有太大的难度。
以下是MNS系列低压配电屏抽屉开关的操作步骤：1.确认电源已经切断，并对电源进行验证，以确保安全操作。
3.打开抽屉开关前门，并确认无人站在抽屉开关前方或操作面前。
确保周围没有障碍物。
4.仔细观察开关状态指示器灯，以确保抽屉开关处于关闭状态。
如果指示灯亮着，表示抽屉开关处于开启状态。
5.按下抽屉开关上方的手柄，力度要适中，避免过大或过小的力所导致的开关故障。
6.慢慢地、均匀地拉出抽屉开关，直到完全伸出。
7.检查抽屉开关的内部状态，确保没有异物或电源线等物体附着在开关上。
8.操作抽屉开关，根据需要进行上、下或断开电源连接的动作。
9.操作完成后，将抽屉开关慢慢地推回原位。
10.关闭抽屉开关前门，确保状态指示灯显示为关闭状态。
需要注意的是，在操作MNS系列低压配电屏抽屉开关时应注意以下事项：1.操作人员必须熟悉设备相关操作规程和安全注意事项，并严格按照标准程序操作。
2.操作人员必须戴好必要的个人防护设备，如手套、护目镜等。
3.操作人员在操作过程中应专心致志，注意周围环境和动态。
4.操作人员应保持双手干燥，以免因湿手导致操作失误。
5.在操作过程中严禁向抽屉开关内投掷物体，以免导致设备损坏或电击事故。
6.在电力系统故障或维修时，应将配电屏的主干开关切断，以确保操作安全。
总之，正确操作MNS系列低压配电屏抽屉开关对于电力系统的正常运行和人身安全都很重要。
操作人员应严格按照操作规程进行操作，并在任何异常情况下立即切断电源并寻求专业的维修人员帮助。
低压抽屉柜使用方法

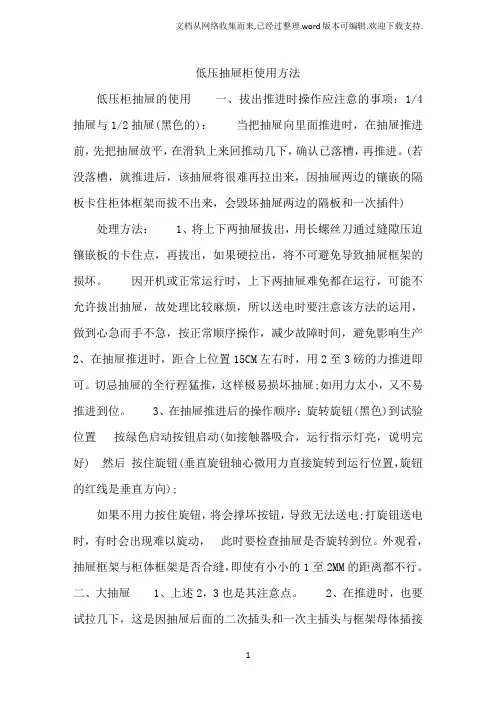

低压抽屉柜使用方法低压柜抽屉的使用一、拔出推进时操作应注意的事项：1/4抽屉与1/2抽屉(黑色的)：当把抽屉向里面推进时，在抽屉推进前，先把抽屉放平，在滑轨上来回推动几下，确认已落槽，再推进。
(若没落槽，就推进后，该抽屉将很难再拉出来，因抽屉两边的镶嵌的隔板卡住柜体框架而拔不出来，会毁坏抽屉两边的隔板和一次插件) 处理方法：1、将上下两抽屉拔出，用长螺丝刀通过缝隙压迫镶嵌板的卡住点，再拔出，如果硬拉出，将不可避免导致抽屉框架的损坏。
因开机或正常运行时，上下两抽屉难免都在运行，可能不允许拔出抽屉，故处理比较麻烦，所以送电时要注意该方法的运用，做到心急而手不急，按正常顺序操作，减少故障时间，避免影响生产2、在抽屉推进时，距合上位置15CM左右时，用2至3磅的力推进即可。
切忌抽屉的全行程猛推，这样极易损坏抽屉;如用力太小，又不易推进到位。
3、在抽屉推进后的操作顺序：旋转旋钮(黑色)到试验位置按绿色启动按钮启动(如接触器吸合，运行指示灯亮，说明完好) 然后按住旋钮(垂直旋钮轴心微用力直接旋转到运行位置，旋钮的红线是垂直方向);如果不用力按住旋钮，将会撑坏按钮，导致无法送电;打旋钮送电时，有时会出现难以旋动，此时要检查抽屉是否旋转到位。
外观看，抽屉框架与柜体框架是否合缝，即使有小小的1至2MM的距离都不行。
二、大抽屉1、上述2，3也是其注意点。
2、在推进时，也要试拉几下，这是因抽屉后面的二次插头和一次主插头与框架母体插接不对，(这在抽屉因故障更换时要注意，这是因为这些抽屉后面的插接头布置的类型有不同)。
3、有时在往外拔出抽屉时，拔不出来，应稍稍向上用力提一下，再往外拉出(当然是同时进行的)，如在框架上端的抽屉，就因为往往忽略了这一点，而难以拔出。
4、对于二次旋钮的操作与1/4抽屉与1/2抽屉3的操作方式一样。
要记住的是只有当二次旋钮达到运行位置时，才能把一次开关的旋钮推到运行位置，否则会损坏一次开关的旋钮而送不上电。
低压配电柜的抽屉使用说明书
低压配电柜的抽屉使用说明书-CAL-FENGHAI.-(YICAI)-Company One1低压开关柜抽屉使用简要说明书一、MNS-G型概述MNS-G型低压抽出式开关柜是根据我国电力发展的需要，吸收国际先进技术，参照瑞士ABB公司的MNS产品制造技术，在设计制造上完全国产化的国内最新产品，是工厂组装式低压开关柜装置。
MNS-G型低压抽出式开关柜的技术参数符合IEC439和GB7251-87《低压成套开关设备》，国家标准、ZBK36001-89《低压抽出式开关设备》专业标准，能广泛应用于发电站、变电所、石化系统、厂矿企业配电系统以及高层建筑地下设施中电力系统的配电和电动机集中控制系统，外壳防护等级为IP30，并可根据用户要求提供更高的外壳防护等级。
二、技术参数1．装置的主要技术参数三、大抽屉图1① 合闸② 分闸 ③ 抽屉锁 ④ 工作位置 ⑤ 实验 ⑥ 自锁 ⑦ 抽出、入 ⑧ 绿指示灯 ⑨ 红指示灯 ⑩ 主把手 ⑪ 辅助把手四、大抽屉使用1、主把手打在②状态，同时辅助把手打在⑦状态，抽屉才能抽出或推进，其他任何状态都不能将其抽屉抽出或推进。
○11 ⑨ ①② ③⑦⑥ ⑤④ ⑧ ⑩2、主把手打在②状态，同时辅助把手打在④状态，主把手才能合闸运行，其他自锁开关在任何状态都不能使其合闸。
3、主把手合闸在①状态时，辅助把手将只能打在④状态，其他状态位置都被自锁。
4、在抽屉被抽出后，辅助把手打在⑤状态，是调试过程（可本低压抽屉式开关柜没有安装其功能），抽屉不能被推进去；辅助把手打在⑥状态，被锁住，也不能将其推进，也不能将其主把手合上。
5、红色的指示灯是表示未送电，绿灯表示运行状态。
1、QS1就是图一中的主把手，QS2在抽屉内部（控制开关），红、绿就是指示灯。
2、QS2一般为合闸状态。
六、小抽屉1、 合闸2、 把手3、 准备合闸4、 实验5、 抽出、入6、 自锁7、 红指示灯8、 绿指示灯七、小抽屉使用1、把手只能在4状态可以抽出或推进。
MNS系列低压配电屏抽屉开关的操作
MNS系列低压配电屏抽屉开关的操作
配电抽屉的分类卜
配电盘抽屉的操作，是靠操作抽屉把手至相应的位置来实现的，配电盘抽屉把手大致分两类，8E/4和8E/2以及8E到24E。
不同类型抽屉的操作把手略有不同，如图1所示。
(a) (h会
图1抽屉把手示意图
(a)8E/4和8E/2规格抽屉把手
(b)8E到24E规格抽屉把手
配电抽屉把手通过连杆机构，带动抽屉内的开关实现分合闸操作，抽屉示意图如圉2所示。
抽屉的插入操作也是同样，在推入至隔离位置时，抽屉会自动锁住，开关手柄会跳到“分闸位置”。
如果要将抽屉继续推入到工作位置，须将手柄拨回到“移动位置”，抽屉才可以被完全推入。
大的抽屉的重量相当重，因此，在执行抽屉的插入和抽出操作时，下列安全措施在任何时候必须遵守：
(1)在将抽屉抽出大约一半时，操作者需用双手托住抽屉的下方两侧；
(2)对16E及以上的抽屉规格，必须由两个人同时操作，两个人需同时托住抽屉的底部两侧，或使用抽屉左右侧板上附带的拉环。
(3)抽屉不可长时间被放置在安全停止位，因此此时抽屉的重心已经在柜体之外，可能造成抽屉的机械损伤。
处千隔离位置或安全停止位的抽屉不可以被用千人员攀爬，这样会造成人身危险及开关柜的机诫损伤。
将抽屉手柄打在“试验位置”时，可以对带接触器的控制回路进行试验，而不需将抽屉拉出。
抽屉在“分闸位置”、“试验位置”和“隔离位置”时，可以在手柄上挂最多3把挂锁，用千防止抽屉被意外抽出。
当抽屉没有使用时，请将手柄置于分闸或隔离位置。
GCS抽屉柜使用说明书
GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。
被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上、下进出均十分方便。
6、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流250A及以下。
低压抽屉柜操作规程
低压抽屉柜操作规程1.目的规范供配电设备设施的操作程序，确保正确、安全的操作低压配电设备设施。
2.适用范围适用于宁德新能源项目内低压配电设备设施的操作3.职责3.1 工程主管/专业工程师负责检查《低压配电柜操作规程》的执行情况。
3.2专变运行管理员负责低压配电设施的操作。
4.内容4.1安全操作注意事项4.1.1操作低压设备设施时，必须穿绝缘鞋、戴棉纱手套、避免正向面对操作设备。
4.1.2严禁带电工作，紧急情况需带电作业时，需具备如下条件：有监护人；工作场地空间足够，光线足够；所用工具材料齐全（绝缘平口钳、斜口钳、尖嘴钳、螺丝批、电工胶布等）；工作人员必须穿戴绝缘手套、棉工作衣、绝缘鞋。
4.1.3自动空气开关跳闸或熔断器熔断时，应查明原因并排除故障后，在行恢复供电。
不允许强行送电，必要时允许试送电一次。
4.1.4电流互感器不允许开路、电压互感器不允许短路、不允许用摇表测量带电体的绝缘电阻。
4.1.5专变房拉、合闸时，应一人执行一人监护。
4.2低压配电设备设施操作4.2.1 配电变压器停电的操作要领：拉开各低压出线开关；拉开低压总开关；拉开配电变压器高压侧开关。
4.2.2配电变压器送电的操作要领：合上配电变压器高压侧开关；合上低压总开关；合上各低压出线开关。
4.2.3在配电变压器上工作前，操作要领如下：拉开高、低压两侧电源；验电，确认无电；两侧分别挂三相短路接地线；高安全围栏，挂上：“有人工作，禁止合闸”标示牌于高、低压开关处。
4.2.4在配电柜开关上工作前，操作要领如下：拉开开关、有明显的开路点；验电，确认无电；挂三相短路接地线；设置绝缘隔板（与邻近带电体距离在6cm以下者）；挂上：“有人工作，禁止合闸”标示牌于停电开关处；站在绝缘垫上工作，尽量单手作业。
5.记录5.1《低压配电柜操作记录表》由部门兼职资料管理员保存一年。
6.附件6.1 FHPI–S–FXHY–06–F1《低压配电柜操作记录表》。
低压开关柜运行操作规程
低压开关柜运行操作规程一、低压电气抽屉柜操作规程1.将抽屉柜插入到工作位置(1)检查抽屉柜内线路完好，断路器无损坏，接触器状态正常。
(2)确认断路器在分闸位置，抽屉柜面板上操作把手指示“抽出”位置，将抽屉柜放入柜内导轨上，推入开关柜内。
(3)将操作把手插入操作孔中，顺时针方向转动把手，操作把手指示“工作位置”。
然后合上主回路把手，合上断路器，面板上指示灯亮。
2.将抽屉柜从工作位置抽出(1)确认断路器在分闸位置，将抽屉柜面板上操作把手转动到“抽出”位置。
(2)将抽屉柜拉出开关柜内。
二、开关柜送电/停电操作规程送电前，请先确认现场各项交接试验正常、功能调试正常，且全部合格。
1.开关柜送电操作规程(1)开关柜送电前的检查工作a)检查各抽屉柜内的电缆接线头良好,螺丝应锁紧；断路器、接触器状态正常；b)检查各抽屉柜内无不相干物件和工具；c)检查抽屉柜内熔断器是否正常；d)检查低压设备处于送电前的准备状态。
(2)开关柜送电的操作步骤顺时针转动抽屉柜上断路器把手，使把手与地面垂直。
2.开关柜停电的规范操作规程(1)开关柜停电前的准备工作确认清楚要断开的设备是否停止运行。
(2)开关柜停电的操作步骤a)逆时针转动抽屉柜上断路器把手，使把手与地面平行。
b)悬挂“禁止合闸，有人工作”警示牌。
三、框架断路器操作规程1.框架断路器停电操作步骤(1)观察进线三相无电流指示；(2)按柜面分闸按钮，框架断路器跳闸。
跳闸后，断路器窗口显示0字，柜面绿灯亮，红灯灭；(3)将框架断路器摇至隔离位置；(4)悬挂“禁止合闸，有人工作”警示牌。
2.框架断路器送电操作步骤(1)取下“禁止合闸，有人工作”警示牌；(2)检查框架断路器二次电缆接线头良好,螺丝锁紧，柜内无异物；(3)将框架断路器摇至工作位置；(4)按柜面合闸按钮，断路器窗口显示1字，柜面红灯亮，绿灯灭；(5)观察进线三相电压指示。
四、低压开关柜倒闸操作规程表4.8.1 低压开关柜倒闸分类表1. 将Ⅰ、Ⅱ段分别供电改为Ⅱ段供电：合上Ⅰ、Ⅱ段母联断路器，Ⅰ段进线断路器退出运行。
低压抽屉操作规程
做好准备工作，开关柜在送电之前，应完成下列试运行的准备工作。检查开关柜的总体情况，弄清各种不利因素并确认已采取措施。目测检查开关装置，绝缘部件等完全符合安装要求。检查主接地母线和柜外的变电站接地导体的联接是否可靠。检查开关柜内，清除所有的剩余材料、不相干的物体或工具等。用清洁，干燥，不掉废丝的软布擦拭柜体的绝缘件，擦除绝缘件表面粘附的灰尘和油脂。开关柜运行时要注意现场的安全工作。开关柜的操作程序以及相关的工作需由训练有素的专业技术人员来执行，他们应遵守相关部门规定的有关安全规程。
符合国际、国内标准：符合IEC439,VDE660第5部分，GB7251《低压成套开关设备》。ZBK36001《低压抽出式成套开关设备》等专业标准。
2.2低压开关柜安全操作方法
做好准备工作，开关柜在送电之前，应完成下列试运行的准备工作。检查开关柜的总体情况，弄清各种不利因素并确认已采取措施。目测检查开关装置，绝缘部件等完全符合安装要求。检查主接地母线和柜外的变电站接地导体的联接是否可靠。检查开关柜内，清除所有的剩余材料、不相干的物体或工具等。用清洁，干燥，不掉废丝的软布擦拭柜体的绝缘件，擦除绝缘件表面粘附的灰尘和油脂。开关柜运行时要注意现场的安全工作。开关柜的操作程序以及相关的工作需由训练有素的专业技术人员来执行，他们应遵守相关部门规定的有关安全规程。
3.2加强低压抽出式开关柜安全操作设计
低压抽出式开关柜正常工作状态是封闭式的，电器元件的温升情况及通风散热效果对设备是否正常运行影响很大。但实际生产中，许多开关柜在隔板上只有少量的小孔，无法满足通风散热的要求。温升超标会影响低压抽出式开关柜的正常运行，这样的开关柜如果流入市场使用有严重的安全隐患，甚至会给人民的生命财产安全造成严重损失。结构设计人员能够更多的了解低压开关柜的内部配置，并对电厂项目中低压柜的特殊要求做出更妥当的解决方案。随着电气工业的日益发展，客户的需求会越来越高，我们要按客户需求加强低压开关柜的设计工作，在低压开关柜结构设计方案上与大家共同进步、提高。
低压开关柜抽屉使用简要说明
低压开关柜抽屉使用简要说明一、MNS-G型概述MNS-G型低压抽出式开关柜是根据我国电力发展的需要，吸收国际先进技术，参照瑞士ABB公司的MNS产品制造技术，在设计制造上完全国产化的国内最新产品，是工厂组装式低压开关柜装置。
MNS-G型低压抽出式开关柜的技术参数符合IEC439和GB7251-87《低压成套开关设备》，国家标准、ZBK36001-89《低压抽出式开关设备》专业标准，能广泛应用于发电站、变电所、石化系统、厂矿企业配电系统以及高层建筑地下设施中电力系统的配电和电动机集中控制系统，外壳防护等级为IP30，并可根据用户要求提供更高的外壳防护等级。
低压抽屉柜电动机控制1、分、合闸机构、主回路动、静插件、控制回路二次插件；2、主回路：断路器（空开）、接触器、热继电器；3、控制回路：熔断器、中继、电流互感器、电流表、电流变送器4、连接线缆主要零部件：1、镀锌铜母排、绝缘子、电缆、线鼻2、塑壳式断路器，空气开关3、双电源控制器，双电源控制与保护开关4、spd浪涌保护器5、电压表、电流表、功率因数表、多功能液晶显示表、电能表、指示灯、按钮6、低压抽屉7、电流互感器、熔断器8、三项转换开关二、技术参数1．装置的主要技术参数额定工作电压（V）380额定绝缘电压（V）660水平母线630-2505定额工作电流（A）垂直母线600-1200水平母线70-105额定短时耐受电流（KA）垂直母线50外壳防护等级IP30外形尺寸高×宽×深2200×600×800表1三、大抽屉①合闸②分闸③抽屉锁④工作位置⑤实验⑥自锁⑦抽出、入⑧绿指示灯⑨红指示灯⑩主把手 ? 辅助把手四、大抽屉使用1、主把手打在②状态，同时辅助把手打在⑦状态，抽屉才能抽出或推进，其他任何状态都不能将其抽屉抽出或推进。
2、主把手打在②状态，同时辅助把手打在④状态，主把手才能合闸运行，其他自锁开关在任何状态都不能使其合闸。
低压配电柜的抽屉使用说明书演示教学
低压配电柜的抽屉使用说明书低压开关柜抽屉使用简要说明书一、MNS-G型概述MNS-G型低压抽出式开关柜是根据我国电力发展的需要，吸收国际先进技术，参照瑞士ABB公司的MNS产品制造技术，在设计制造上完全国产化的国内最新产品，是工厂组装式低压开关柜装置。
MNS-G型低压抽出式开关柜的技术参数符合IEC439和GB7251-87《低压成套开关设备》，国家标准、ZBK36001-89《低压抽出式开关设备》专业标准，能广泛应用于发电站、变电所、石化系统、厂矿企业配电系统以及高层建筑地下设施中电力系统的配电和电动机集中控制系统，外壳防护等级为IP30，并可根据用户要求提供更高的外壳防护等级。
二、技术参数1．装置的主要技术参数表1三、大抽屉图1① 合闸② 分闸 ③ 抽屉锁 ④ 工作位置 ⑤ 实验 ⑥ 自锁 ⑦ 抽出、入 ⑧ 绿指示灯 ⑨ 红指示灯 ⑩ 主把手 ⑪ 辅助把手四、大抽屉使用○11 ⑨ ①② ③⑦⑥ ⑤ ④ ⑧ ⑩1、主把手打在②状态，同时辅助把手打在⑦状态，抽屉才能抽出或推进，其他任何状态都不能将其抽屉抽出或推进。
2、主把手打在②状态，同时辅助把手打在④状态，主把手才能合闸运行，其他自锁开关在任何状态都不能使其合闸。
3、主把手合闸在①状态时，辅助把手将只能打在④状态，其他状态位置都被自锁。
4、在抽屉被抽出后，辅助把手打在⑤状态，是调试过程（可本低压抽屉式开关柜没有安装其功能），抽屉不能被推进去；辅助把手打在⑥状态，被锁住，也不能将其推进，也不能将其主把手合上。
5、红色的指示灯是表示未送电，绿灯表示运行状态。
图21、 QS1就是图一中的主把手，QS2在抽屉内部（控制开关），红、绿就是指示灯。
2、 QS2一般为合闸状态。
六、小抽屉1、 合闸2、 把手3、 准备合闸4、 实验5、 抽出、入6、 自锁7、 红指示灯8、 绿指示灯3 54 2 1 678七、小抽屉使用1、把手只能在4状态可以抽出或推进。
抽屉配电柜操作方法
抽屉配电柜操作方法
1. 开始之前，确认抽屉配电柜的开关是关闭的。
2. 打开抽屉配电柜的门，插进钥匙并将锁打开。
3. 检查抽屉配电柜的电源开关，确认关闭，向上提供电源切断开关，然后将它向下压。
4. 执行需要改变的操作，如对电路断路器进行复位或添加或移除线路。
注意在执行这些操作之前必须要使用绝缘工具和手套。
5. 重新检查一遍所有的电线和插座，确认它们处于正确的位置。
6. 关闭抽屉配电柜的门，并锁上。
7. 打开配电柜所在房间的门，并向其他人员宣布配电柜已被改动。
8. 如果在操作过程中发现配电柜存在问题，立刻停止操作，并将配电柜标记为不可用状态。
低压配电柜操作说明
操作说明一、GCK抽屉操作说明GCK出厂时抽屉上手柄朝向＂Ⅰ＂位置，此时断路器处于合闸状态。
1、打开包装，检查手柄的位置。
首先将手柄逆时针旋转，直至＂O＂位置，此时断路器断开；当主电路有电后可顺时针旋转手柄，使其对准＂Ⅰ＂位置，断路器合闸。
2、进行线路或设备维修时，可按以下程序操作①工作状态（合闸状态）下，将手柄逆时针旋转，直至＂O＂位置，此时断路器分闸，然后用钥匙将抽屉门打开。
②将抽屉右下方的锁板（带有黑色护套）往外拉，直至拉到最左端，此时抽屉可拉出进行维修。
③事故跳闸后手柄在“tripped”位置，若想打开抽屉，首先将手柄旋至＂O＂位置，再用钥匙将抽屉门打开。
再按照②操作进行。
3、关合抽屉时，先将抽屉下的锁板置于最左端，然后关抽屉推锁板即将抽屉合上。
4、将抽屉门关上，锁好。
5、将手柄旋至＂Ⅰ＂位置，合上断路器。
二、塑壳断路器整定说明1、塑壳断路器配用PR221DS电子脱扣器，提供过载保护（L）、延时断路保护（S）及顺时短路保护（I）。
可通过保护单元面板上的拨动开关选择S保护或I保护。
对中性线的电流和保护可进行单独调整。
对于T2断路器，中性线保护门限值可选相电流的50%或100%；而对于T4、T5和T6，可选择关闭该保护功能或直接通过断路器前面板上的拨动开关设为相电流的50%或100%。
过载保护（L）脱扣特性：反时限长延时，整定调整范围：（0.4~1）*In，步长：0.04In延时断路保护（S）脱扣特性：反时限短延时，整定调整范围：（1~10）*In，步长：0.5In瞬时短路保护（I）整定调整范围：（1~10）*In，步长：0.5In注：S保护和I保护使用时二选一。
三、双电源自动切换装置说明：DPT/SE装置用于控制和自动切换两路带有机械和电器联锁的低压断路器：转换开关可设定四种工作模式：-自动模式：自投自复-正常模式：正常供电断路器单路供电不切换-应急模式：不论任何状态下，切断正常电源，若备用电源有电则投入。
MNS柜操作说明
ppt课件
26
故障处理：
由于操作不当或发生意外造成的故障，应先切断电 源（开关），然后将抽屉拉出进行检查、排除。如 遇到故障门打不开，请用一小铁棒（Φ3）或小螺丝 刀伸入门板右下方解锁孔内深10mm，然后向下压 一扣板，门即可打开，再用扳手将联锁机构恢复到 抽出（插入）位置，将抽屉抽出，检查故障原因并 排除，当确认正常后方可重新插入。(见下图) 如发生较大故障，自己没把握排除时请与本公司联 系，以免造成不必要的损失。
MNS 型低压抽出式 开关柜培训资料
配电事业部调试部
ppt课件
1
操作使用 1.1 概述
MNS系统设计时充分考虑到操作人员的人身安全。由于水平及垂直母排系统同仪表及电缆小 室屏蔽隔开，各个抽出单元之间和电缆小室间都有挡板隔开（挡板由阻燃材料组成），这样 不仅把操作人员在接触过程中所会遇到的危险降低到最小程度，而且当发生短路产生电弧时， 屏蔽保护及可靠的内部联锁机构会将人为错误造成的短路电弧降低到最小。当电弧发生时， 由于断路器的快速断开，封闭的母排系统将有效地避免电弧的扩散，使其对操作人员及设备 的损坏降低到最小程度。
从试验到工作：按下复位按钮顺时针旋转手柄，位置指示到工作位置 并且复位按钮弹出，此时断路器处于工作位置，控制回路及主开关都 接通。
从工作到试验、退出：接下复位按钮逆时针旋转手柄，位置指示到试 验、工作位置并且复位按钮弹出，此时断路器处于此位置。
ppt课件
5
1.3 抽屉单元的操作 1.3.1 8E/4 及8E/2抽屉
动位置旋转到试验位置。此位置上主开关断开，控制回路 接通。
ppt课件
18
连接位置:当手柄旋转到连接位置时,抽屉锁定到位置上,主 开关可进行合、分闸操作，当主开关合闸时，手柄被机械 联锁锁定在位置上。
GCS抽屉柜使用说明书
GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。
被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》GB7251.1-2017《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm 安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上、下进出均十分方便。
6、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
GCK抽屉柜说明书
GCK抽屉柜使用说明书2010年03月概述:GCK系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置,技术标准符合IEC439-1、VDE660part500、BS5486partl、UTE63-410.作为船用的产品还符合Lioyd's Register船用标准GCK低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
后者技术水平达到八十年代水平。
GCK系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
本公司生产的GCK系统柜已通过国家强制性产品认证。
产品特点：设计紧凑：以较小的空间能容纳较多的功能单元。
结构通用性强，组装灵活：以25mm为模数的C形型材能满足各种结构形式，防护等级及使用环境的要求。
采用标准模块设计：分别可组成保护、操作、控制、调节、测定、批示等标准单元；用户可根据需要任意选用组装，以200余种组装件可以组成不同方案的框架结构和抽屉单元。
安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。
技术性能高：主要参数达到当代国际技术水平。
压缩场地：三化程度高，可大大压缩储存和运输预制件的场地。
装配方便：不需要特殊复杂工具。
用途:GCK型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
执行标准:本产品符合GB7251.1-2005《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求。
结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
mns抽屉操作规程
mns抽屉操作规程MNS（MCCB Network System）是指低压断路器网络系统，它是一种采用低压断路器进行电力配电保护的系统。
MNS抽屉操作规程是指在MNS系统中，对抽屉进行操作的规范和步骤。
本文将从安全、操作流程等方面详细介绍MNS 抽屉操作规程，供相关人员参考。
一、安全注意事项1. 操作人员必须穿戴符合安全要求的工作服，并佩戴好绝缘手套、绝缘鞋等个人防护用品。
2. 在操作MNS抽屉之前，必须对其进行可视检查，确认各部件完好无损，并确保抽屉处于断开状态。
3. 禁止在操作过程中进行电路断开和连线操作，以免造成电气触电事故。
4. 在操作过程中，必须注意周围环境，禁止存在任何可能影响安全的因素，如湿滑的地面、可燃物等。
5. 在操作结束后，及时清理工作现场，保持整洁和安全。
二、操作流程1. 确认工作票和操作票在操作MNS抽屉之前，操作人员必须确认相关的工作票和操作票，并对其进行核对，确保无误。
2. 验证电源状态操作人员需确认MNS系统的电源状态，确保处于断开状态，防止操作时发生电气触电事故。
3. 拆卸抽屉遥控链在操作MNS抽屉之前，必须先拆卸遥控链，以防止误操作引发意外。
4. 打开操作手柄操作人员需将操作手柄从垂直位置旋转至水平位置，然后拉出抽屉。
5. 检查抽屉状态在拉出抽屉之后，需对其进行检查，确保各部件完好无损，并查看抽屉是否处于断开状态。
6. 进行操作根据实际需求，进行相应的操作，如更换断路器、清理污秽等。
7. 完成操作在操作完成后，将抽屉推回原位，确保与母排充分接触，并将操作手柄旋转至垂直位置。
8. 检查抽屉状态将抽屉推回原位后，需再次检查抽屉状态，确保断路器处于断开状态，并确认抽屉的位置正确。
9. 安装抽屉遥控链确认抽屉位置正确后，再次安装抽屉遥控链，确保遥控链与抽屉之间连接牢固。
10. 完成操作票操作完成后，操作人员需对操作票进行填写，确保操作记录完整和准确。
三、紧急情况处理在操作MNS抽屉过程中，可能会出现一些紧急情况，操作人员需要根据具体情况采取适当的处理措施。
