旋片泵的用途及使用范围
旋片真空泵
旋片真空泵2x-4A旋片真空泵用途及试用范围旋片真空泵是用来对密封容器抽除气体而获得真空的基本设备。
该系列泵单独试用，旋片真空泵亦可作为增压泵、扩散泵、分子泵及钛泵的前级泵使用。
可供真空镀膜、真空热处理、真空浇注、电子管、灯泡、热水瓶等的排气。
医疗卫生和实验室，亦可配供此泵。
注意：该旋片真空泵不宜抽除含氧过咼、有害、有爆炸性、对金属有腐蚀性、对真空油起化学反应、含颗粒尘埃的气体也不能用来把气体一从个容器送到另一个容器作输送泵。
旋片真空泵设有掺气阀时，可抽送适量可凝性气体。
1、旋片真空泵可在环境温度5~40C范围内且进口压强小于1330Pa的条件下，允许旋片真空泵长期连续工作。
2、旋片真空泵若附有气镇装置，还可以抽除一定量的可凝性气体，但旋片真空泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的，以及含有颗粒尘埃的气体，也不能作为输送泵使用•3、2X系列旋片真空泵在大气压到6000Pa的进口压力下的连续工作时间不超过3 分钟，以免喷油或润滑不良引起泵损坏。
4、油位应在油标中心，旋片真空泵的油位偏高会造成喷油，油位偏低会造成润滑不良，油位以泵运转时为准；更换旋片真空泵油最好在泵运转时执行，这样有利于更换彻底，同时会使泵腔内的杂质尽可能排出。
下面是在多年实践中总结的关于旋片真空泵的几点方法：1）严禁长时间抽大气！严禁旋片真空泵无油少油工作。
在被抽系统与旋片真空泵链接处应该安装真空阀，停机前应先关闭通道已防止真空由回流到被抽系统中！确保被抽系统无腐蚀性气体。
2）严禁旋片真空泵换用其他种类的油。
旋片真空泵一定要用专业的真空油。
经常检查油位位置，不符合规定时须调整使之符合要求。
以旋片真空泵运转时，油位到油标中心为准。
3）经常检查旋片真空泵泵腔内油质情况，发现真空油乳化及变质应及时更换真空油，确保真空泵工作正常•4）换真空油的期限，按实际使用条件和能否满足性能要求等情况考虑，由用户酌情决定。

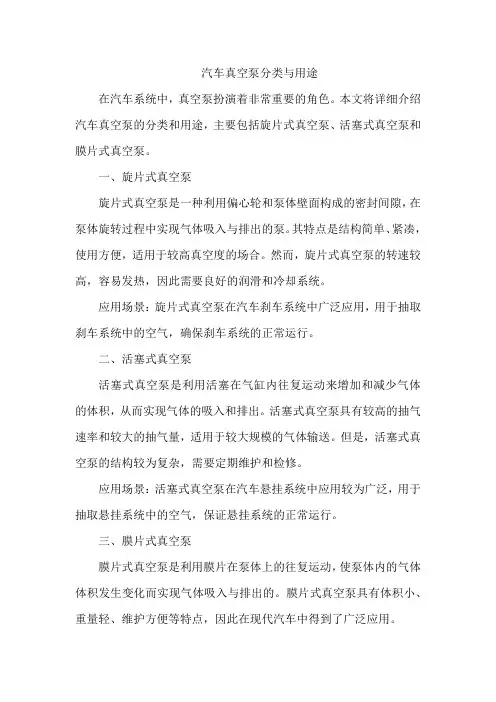

汽车真空泵分类与用途
汽车真空泵分类与用途在汽车系统中，真空泵扮演着非常重要的角色。
本文将详细介绍汽车真空泵的分类和用途，主要包括旋片式真空泵、活塞式真空泵和膜片式真空泵。
一、旋片式真空泵旋片式真空泵是一种利用偏心轮和泵体壁面构成的密封间隙，在泵体旋转过程中实现气体吸入与排出的泵。
其特点是结构简单、紧凑，使用方便，适用于较高真空度的场合。
然而，旋片式真空泵的转速较高，容易发热，因此需要良好的润滑和冷却系统。
应用场景：旋片式真空泵在汽车刹车系统中广泛应用，用于抽取刹车系统中的空气，确保刹车系统的正常运行。
二、活塞式真空泵活塞式真空泵是利用活塞在气缸内往复运动来增加和减少气体的体积，从而实现气体的吸入和排出。
活塞式真空泵具有较高的抽气速率和较大的抽气量，适用于较大规模的气体输送。
但是，活塞式真空泵的结构较为复杂，需要定期维护和检修。
应用场景：活塞式真空泵在汽车悬挂系统中应用较为广泛，用于抽取悬挂系统中的空气，保证悬挂系统的正常运行。
三、膜片式真空泵膜片式真空泵是利用膜片在泵体上的往复运动，使泵体内的气体体积发生变化而实现气体吸入与排出的。
膜片式真空泵具有体积小、重量轻、维护方便等特点，因此在现代汽车中得到了广泛应用。
应用场景：膜片式真空泵在汽车空调系统中占据重要地位，它不仅用于抽取空调系统中的空气，还为空调系统的正常运行提供必要的真空度。
此外，膜片式真空泵在汽车刹车系统和悬挂系统中也有广泛应用。
四、维护与保养为了确保汽车真空泵的正常运行和使用寿命，车主们需要注意以下维护和保养事项：1.定期检查真空泵的润滑和冷却系统，确保良好的运行状态。
2.定期清理真空泵的吸入口和过滤器，防止杂物堵塞影响性能。
3.检查真空泵的密封件是否完好，如有磨损及时更换。
4.定期更换真空泵的润滑油，保持润滑状态。
5.在日常使用中，注意观察真空泵的运行状态，如有异常声音或振动应及时检修。
五、结论汽车真空泵作为汽车的重要组成部分，对于保证汽车的正常运行和安全性具有重要意义。
XD型油环真空泵的使用手册
启动
3．环境温度低于 5℃油粘度大 找出泵或电机
故障
3．加油前先将油加热至 30℃左右
1． 泵油中有可凝物或气体 2． 测量方法或仪器不正确 3． 用错油或油被污染
1． 封闭进气口运转 60 分钟 2． 使用正确的测量方法或仪器 3． 换规定的新油
4． 油封渗漏 2．XD 旋片式 5． 管路密封不严密 真空泵达不 6． 油箱内油量不足
2．XD 单级旋片式真空泵运转时不能加油。
6、XD 型单级旋片式真空泵的极限压力测量 XD 型单级旋片式真空泵极限压力应直接在泵吸气口用压缩式真空计测量。泵首
次使用、长期搁置后使用、换新油后使用都应封闭进气口至少运转 1 小时以后， 使 XD 旋片式真空泵达到工作温度和泵油充分脱气后测量极限压力。
1．检修泵或调换叶片
7．XD 旋片式 真空泵卡住
2．长时间在错误转向下运转 3．滑动轴承长时间在少油或无 油情况下工作咬死或轴铜套开
2．调正转向检查和调换叶片 3．加油并调换失效零件
裂
二、XD 型旋片式真空泵适用范围：
１、XD 型旋片式真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、 真空吸引。 ２、入口压力范围：100Pa~100000 Pa，超出此范围工作真空泵排气口将有油雾 产生。XD 型旋片式真空泵工作环境温度和吸入气体温度应在 5℃~40℃之间。 ３、XD 型旋片式真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过 高的、腐蚀性的气体。 ４、一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相 关的标准。
制造厂联系。 C．泵搬运中应确保无油。不能撞击油管，油过滤器等物。
九、XD 型单级旋片式真空泵的故障排除：
故障现象
XD 单级旋片式真空泵产生原因
旋片式真空泵使用说明书
☆ 用途及使用说明 1、泵是获得真空的基本设备，它可单独作用，亦可作为各类高真空系统的前级泵和预抽
泵。 2、泵进气口连续敞通大气运转，不得超过三分钟。 3、泵不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以
☆ 外形安装尺寸
型号
L L1 L2 L3 L4 B
b b1 d1 d2 M
H
XZ-0.1
220 40 45 96 55 85 65 85 8 7
138
2XZ-0.25
400 80 110 175 125 125 74 104 10 23 M6 224
2XZ-0.5
445 95 125 215 140 125 86 116 13 23 M6 256
■旋片式真空泵■
上海奥丰泵阀制造有限公司
■旋片式真空泵■
☆ 产品概述 2XZ 型旋片式真空泵系双级高速直联结构旋片式真空泵(以下简称泵)。它有偏心地装在
泵腔内的转子，及转子槽内的旋片。转子带动旋片旋转时，旋片紧贴腔壁，把进、排气口分 隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体， 推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而 成。
2XZ-1
445 95 125 215 140 125 86 116 13 23 M6 256
2XZ-2
478 135 135 223 150 148 96 126 19 23 M6 277
2XZ-4
2XZ型旋片式真空泵详解
产品名称：2XZ型旋片式真空泵一、2XZ型旋片式真空泵概述：2XZ型旋片式真空泵为双级直联结构，它的工作性能由高压级与低压级二部份组成，它的吸入口与真空设备连接，在运转时将容器内的气体大量吸入与排出，当设备获得真空时，高压级排气阀封闭，高压级入口的气体将转送到第二级，并经第二级吸入与排出真空设备可获得了一定的真空，2XZ型旋片式真空泵的技术参数为6×10-2Pa，泵与电机连轴，高转速，外型小，结构紧凑，流动性工作方便，可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。
因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。
二、2XZ型旋片式真空泵的型号意义：三、2XZ型旋片式真空泵的性能参数表：参数/型号2XZ-0.25 2XZ-0.5 2XZ-1 2XZ-2 2XZ-4抽气速率m3/h( L/S) 50（HZ）0.9（0.25） 1.8（0.5） 3.6（1）7.2（2）14.4（4）60(HZ) 1.1（0.3） 2.1（0.6） 4.3（1.2）8.6（2.4）17.2（4.8）极限压力（Pa）分压力≤6×10-1 ≤6×10-2 ≤6×10-2 ≤6×10-2 ≤6×10-2 全压力≤6.5 ≤1.33 ≤1.33 ≤1.33 ≤1.3350HZ 转速（r/min）1400 1400 1400 1400 140060HZ 转速（r/min）1720 1720 1720 1720 1720电机功率（kw) 0.12 0.18 0.25 0.37 0.55电源电压（V) 220 220/380 220/380 220/380 220/380 进气口口径（mm）（外径）φ15φ20φ20φ30φ30噪音（dBA）63 65 65 68 68容油量（L）0.5 0.6 0.7 1 1.2外形尺寸（mm) 403×130×240 447×168×260469×168×260514×168×282565×168×282重量（Kg）毛重/净重16/15 17/16 18/17 22/20 24/22 四、2XZ型旋片式真空泵的工作原理及结构图：2XZ旋片式真空泵系双级高速直联结构旋片式真空泵。
真空泵的分类
真空泵是一种用于产生和维持真空环境的装置，它通过抽取气体或其他物质来减小容器或系统中的气压。
根据工作原理和结构特点，真空泵可以分为多个不同的分类。
以下是一些常见的真空泵分类：
扩散泵：扩散泵利用高速旋转的转子将气体分子扩散、抛射和排除出真空系统，以实现气体抽取。
它们通常用于高真空或超高真空的应用，如半导体制造和研究实验室。
旋片泵：旋片泵使用旋转的叶片（通常为可移动的翼片或叶片）与泵壳之间的密封空间来抽取气体。
通过旋转运动和密封间隙的变化，气体被吸入、压缩和排出。
它们是常见的工业和实验室用途的泵。
离心泵：离心泵使用旋转的叶轮产生离心力来抽取气体。
气体被吸入并通过离心力推向泵壳的周边，最终排出。
离心泵主要用于大气压和中真空的应用。
环状泵：环状泵由两个旋转的环状叶片（或螺杆）组成，它们的齿轮在吸入和压缩过程中形成气体密封。
环状泵通常与其他类型的泵（如旋片泵）结合使用，用于增加真空系统的抽取能力。
涡旋泵：涡旋泵利用高速旋转的叶轮或涡旋子产生分子间的碰撞和冲击，将气体从真空系统中排出。
涡旋泵通常用于超高真空和极高真空的应用，如高能物理实验和表面科学研究。
这只是一些常见的真空泵分类，实际上还有其他类型的真空泵，如离子泵、喷射泵和吸气泵等，它们在不同的应用领域有着特定的用途和优势。
选择适当的真空泵取决于应用需求、工作压力范围和气体抽取速度等因素。
旋片式真空泵操作规程
旋片式真空泵安全操作规程一、用途及使用范围1、真空泵是用以抽除特定密封容器内的气体，使该容器获得一定真空度的基本设备。
2、真空泵不适用于抽除含氧量过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可作为压缩机和输送泵使用.3、真空泵一般在5-40℃的室温及不高于90％的相对湿度的环境内使用。
二、使用说明1、检查电源是否连接，确认连接无误后方可启动真空泵电动机。
2、断续起动1-2次，观察在运转中有无异常声响及特殊的震动，无问题方可连续运转。
3、检查冷却水管是否畅通。
4、泵进气口连续敞通大气运转，不得超过三分钟，防止喷油污染场地。
5。
、注意油面的位置，油量过多会引起启动困难、返油、喷油等不良现象,油过少则不能对排气阀起油封作用，有较大排气声而影响真空度，油量不足时应通过加油孔加油，以停泵时注油泵油标中心为宜.6、不同种类和牌号的真空泵油不可混合使用.7、打开泵进气嘴上的阀门，打开大小视具体情况而定。
8、停泵时应先关闭进气嘴上的阀门，装有放气阀者对泵体放气，再切断电源。
9、注意事项:（1）经常注意油位;（2)泵启动后再缓慢打开阀门；(3）经常注意泵运转是否正常，有无特殊声响，电机是否超负荷运转；（4）注意冷却水不能中断；（5)注意泵温升不超过40℃。
三、维护保养1、注意事项：(1）真空泵须经常保持清洁，防止杂物进入泵内;（2）注意皮带松紧是否适当，每三个月调整一次；（3）管道接头是否漏气，及时杜绝。
2、泵由于存放或使用不当，水分或其他挥发性物质进入泵内而影响极限真空室时，打开气镇阀净化，当泵油受到机械杂质或化学杂质污染时，应更换泵油，患有步骤如下：先开泵运转一段时间,使油变稀，停泵，旋下放油塞，放净再敞开进气口运转一分钟，此间可从进气口缓慢加入少量的真空泵油，冲洗泵芯，脏油放完后将放油塞旋上、拧紧，从加油孔加入清洁的真空泵油，并从进气口加入一定量的真空泵油。
3、如停泵时间较长，应用橡皮塞、帽、把进排气口塞好，以免脏物等进入泵内,水冷的泵应放净积水.。
阿特拉斯单级旋片真空泵说明书
阿特拉斯单级旋片真空泵说明书关键信息1、产品名称：阿特拉斯单级旋片真空泵2、产品型号：＿___________________3、适用范围：＿___________________4、技术参数：抽气速率：＿___________________极限压力：＿___________________电机功率：＿___________________转速：＿___________________重量：＿___________________5、操作指南：启动步骤：＿___________________停机步骤：＿___________________日常维护要点：＿___________________11 产品介绍阿特拉斯单级旋片真空泵是一种高效、可靠的真空获得设备，广泛应用于各种工业领域。
本产品采用先进的设计和制造工艺，具有性能稳定、抽气效率高、维护方便等优点。
111 工作原理该真空泵通过旋片在泵腔内的旋转运动，将气体吸入、压缩并排出，从而实现真空的抽取。
旋片在离心力和弹簧力的作用下，始终与泵腔内壁紧密接触，保证了良好的密封性能。
112 结构组成阿特拉斯单级旋片真空泵主要由泵体、转子、旋片、排气阀、进气口、出油口等部件组成。
泵体采用高强度材料制造，具有良好的耐腐蚀性和耐磨性。
12 技术特点121 高效抽气性能采用优化的设计和先进的制造工艺，确保了较高的抽气速率和极限真空度，能够满足各种苛刻的真空需求。
122 低噪音运行通过精心的结构设计和降噪处理，使真空泵在运行过程中产生的噪音低，为工作环境提供了良好的舒适度。
123 稳定可靠选用优质的材料和高精度的零部件，经过严格的质量检测和可靠性测试，保证了产品的长期稳定运行。
124 易于维护结构简单，维护方便，更换零部件容易，降低了设备的维护成本和停机时间。
13 安装要求131 安装位置选择通风良好、干燥、无腐蚀性气体和灰尘的场所，确保真空泵能够正常散热和运行。
2XZ-2旋片式真空泵使用手册
旋片式真空泵2XZ-2该泵是对密封容器抽除气体获得真空的基本设备，可单独使用，也可作为增压泵、分子泵、扩散泵的前级泵以及维持泵、钛泵的预抽泵使用，可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等，因为它体积小、重量轻、噪音低等特点，所以也适用于实验室里使用。
用途及使用范围1.泵是用来对密封容器抽除气体的基本设备之一。
它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。
可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。
因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。
2.泵在环境温度540范围内，进气口压强小于1.3X103帕的条件下允许长期连续运转，被抽气体相对湿度大于90%时，应开气镇阀。
3.泵进气口连续畅通大气运转不得超过一分种。
4.泵不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，有爆炸性的，有毒的气体。
操作须知1．查看油位，以停泵时注油至油标中心为宜。
过低对排气阀不能起油封作用，影响真空度。
过高，可能会引起通大气起动时喷油。
运转时，油位有所升高，属正常现象。
油采用规定牌号的清洁真空泵油，从加油孔加入。
加油毕后，应旋一上螺塞。
油宜经过滤，以免杂物进入，堵塞油孔。
2．泵可在通大气或任何真空度下一次起动。
泵口如装接电磁阀，应与泵同时动作。
3．环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。
如加强通风散热，或改善泵油性能，极限真空可得到改善。
4．检查泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。
总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。
5．如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运转20～40分钟后关闭气镇阀。
2X型旋片式真空泵结构原理应用说明
2X型旋片式真空泵结构原理应用说明一、结构简图二、结构说明2X系列旋片式真空泵，其结构是利用偏心地装在定子腔内的转子和在转子槽内滑动的借弹簧张力和离心力紧贴定子内壁的两块旋片，将定子分隔成二个工作腔，旋片一边容积不断扩大将气体吸入，另一边容积不断缩小，气体压缩达到大气压力时通过排气阀排出，上述操作每转重复二次。
2X型旋片式真空泵为双级结构，当吸入压强较高时，高低级腔可同时排气，吸入压强较低时，气体由吸气口进入高级腔，经压缩后通过中壁内气道进入低级腔，再次压缩后，从低级排气阀排出。
当泵带有气镇阀时，允许抽除含有少量水蒸气等可凝性蒸气的气体。
2X-2A、4A、8A、8、15泵为上下偏心结构，高低级转子采用凸凹槽联结的转动形式。
2X-30A、70A泵为侧偏心结构，低级转子套在高级转子轴上的转动形式，并采用泵壳内通冷却心，冷却具有泵温低，极限总压力低的特点。
三、用途和使用范围1、2X型泵是用来对密封容器抽除气体获得真空的基本设备之一。
可单独使用，也可作为增压泵、扩散泵、分子泵等的前级泵。
可用于真空冶炼、真空焊接、真空浸渍、镀膜、真空浇铸、真空干燥以及化工制药，电真空器件等工业的真空作业。
2、泵可在环境温度5~40℃范围内和进口压强小于1330pa的条件下，允许长期连续工作。
3、泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的，以及含有颗粒尘埃的气体，也不适用于把气体从一个容器输送到另一个容器，作输送泵用。
4、泵在6000Pa的大气压的进口压强下的连续工作时间不得超过3分钟，以免喷油或润滑不良引起泵损坏。
四、型号及主要技术指标五、安装说明1、泵应安装在地面结实坚固的场所，周围应留有充分的余地，便于检查、维护、保养。
2、泵底座下应保持地基水平，底座四角处建议垫减震橡皮或用螺栓浇制安装，确保泵运转平稳，振动小。
3、泵与系统的连接管道应密封可靠，对小泵可采用金属管路连接密封垫采用耐油橡胶，对小泵可采用真空胶管连接，管道管径不得小于泵吸气口径，且要求管路短而少弯头。
单级多旋片式真空泵说明书
单级多旋片式真空泵说明书一、产品概述单级多旋片式真空泵是一种高效、可靠的真空设备，广泛应用于各种工业领域。
该泵采用单级多旋片式结构，具有抽气速度快、真空度高、运行稳定等特点。
二、工作原理单级多旋片式真空泵的工作原理是利用高速旋转的旋片，在泵腔内形成多个小旋涡，将气体吸入并迅速排出，从而实现抽真空的效果。
在泵腔内，气体经过压缩、排气的过程，最终达到所需的真空度。
三、结构特点单级多旋片式真空泵的结构紧凑、维护方便，主要组成部分包括：泵体、旋片、定子、密封件等。
该泵采用高强度材料制作，具有良好的耐腐蚀性和耐磨性，能够保证长期稳定运行。
四、技术参数1.最大抽气量：XXXX L/min2.极限真空度：≤XX Pa3.电机功率：XX kW4.电源：XXX V/XXX Hz5.外形尺寸：长XX cm，宽XX cm，高XX cm6.重量：XX kg五、安装与调试1.安装前应检查泵的外观是否完好无损，如有损坏应及时联系供应商。
2.安装时应确保泵放置平稳，避免剧烈震动和冲击。
3.连接管路应保持清洁，避免杂物进入泵内。
4.调试时应先关闭出口阀门，启动泵后逐渐打开阀门，观察泵的运行情况及抽气效果。
六、操作与使用1.启动前应检查电源是否正常，各连接部位是否牢固。
2.启动时应先打开出口阀门，再启动泵。
注意观察泵的运转情况及真空度变化。
3.运行过程中应保持泵的清洁，定期检查密封件是否完好。
4.停机时应先关闭出口阀门，再切断电源。
长时间停机时应排空泵内积水，并做好防锈处理。
七、维护与保养1.定期检查密封件、轴承等易损件，如有磨损应及时更换。
2.定期清洗泵内部，清除积聚的污垢和杂物。
3.检查电机和泵的运转情况，确保无异常声音和振动。
4.定期检查电源线和连接部位，确保无松动和破损。
八、常见问题与解决方案1.真空度不足：检查密封件是否磨损、泵内是否有杂物、管路是否漏气等。
2.运转异常：检查轴承、电机是否正常、电源是否稳定等。
3.泄露：检查密封件是否老化或损坏、管路连接是否松动等。
2X-4旋片式真空泵技术参数及使用说明
2X-4旋片式真空泵的技术参数:抽气速率：4 L/S 极限压力（不掺气）：1、分压力: 6*10-2（Pa）总压力: 2.1 （Pa）极限压力（掺气）：分压力：1.3Pa噪声：72〔dB(A)〕抽大气不喷油时间：1（min）温升：40℃电机功率：0.55 KW 真空泵油用量：1.1（L）主轴转速：525（rpm）冷却方式：自然冷却冷却水耗量：――相关型号：2X-8F 、2X-8S 、2X-15S 、2X-15F 、2X－30 、2X-70我公司产品在近几年的全国同类评比中,性能价格比占有较大优势。
公司产品被广泛用于电光源、冶金、化工、电真空、医药、半导体等行业,深受国内外用户好评,产销量连年提升，我们批发，我们零售，我们更专业！！我们郑重承诺：公司产品实行一年内“三包”服务，即：“包退”，“包换”，“包修”。
终生技术服务，如需上门服务，48小时到场。
我公司愿以优质的产品和迅捷的售后赢得您的青睐。
2X型真空泵用途及使用范围2X型真空泵为双级结构，它的工作性能由高压级与低压级二部分组成，它的吸入口与真空容器或真空设备连接，在运转时容器内的气体将大量吸入与排出。
当设备获得真空时，高压级排气阀片将封闭，高压级吸入的气体将转送到第二级，并经第二级吸入与排出，这样真空设备可获得一定的真空。
该泵的技术参数6×10-2pa。
根据用户使用情况，可配备真空增压泵，将该泵做为前级泵，由于增压泵的抽气力加强，前级泵连续抽除，能使你的设备获得更高的真空。
该泵适用于冶金、化工、电光源真空、真空镀膜、食品包装、医药、吸塑、电子、干燥等领域使用。
l、2X型真空泵是抽除气体的基本设备之一，它可单独使用，也可与增压泵、扩散泵、分子泵等超高真空泵连接在一起作为前级泵使用，广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。
2、2X型真空泵在环境温度5℃～40℃范围内，进气口压强小于10托的条件下，允许长期运转，被抽气体相对温度大于90％时，应开气镇阀。
旋片式真空泵操作规程
旋片式真空泵操作规程旋片式真空泵是一种基础性的真空泵，一般用于中小型真空体系中的初级抽气，如实验室中常见的真空干燥、脱气、蒸馏、沉淀等操作。
如果要正确、安全地操作旋片式真空泵，我们需要遵循以下的操作规程：一、开机准备1.检查泵的密封性能：确认减震螺丝、接口螺丝等是否松动，密封垫是否老化破损、渗漏等；2.检查工作环境：泵的周围不应有明火、高温等危险源，不得有油脂、尘土等杂质进入泵内；3.检查电源线路：使用标准的工业用电线，检查线路是否破损、接头是否牢固等；4.确认泵和系统处于充分排气状态：如果泵一直处于不排气的状态下工作，容易产生气体击穿或过流，损坏泵体或电机。
二、开机操作1.泵启动顺序：首先打开泵的进气阀门，然后开启磁力起动器；2.泵启动过程中，不要拿手去拨转泵转子，以免损坏沉降器或者卡住泵转子；3.如果泵在开机前静置时间比较长，为了防止过分集中的油雾造成泵口闭合，可以在启动前用手动油泵将少量机油注入泵内，使泵内形成一定的油雾；4.泵启动后，应立即进行漏电检测。
电气设备应定期检测，如果检测到漏电则需停机检修。
三、关闭操作1.关闭前，先关闭系统的进气阀门，待泵体压力归零后再关闭泵的电源，以免压强过大损坏泵体和系统；2.当泵起停一段时间后，泵内温度趋于下降，此时应该将泵运转2-5分钟，使泵体内残留气体或饱和蒸汽被抽干净，确保泵内无气体、并保持泵内的干燥洁净。
四、日常维护1.定期加油保养：根据使用工况，定期换油、清理油路和净离子渗油；2.泵的空载运转时间不应超过30分钟，连续工作时间不应超过2小时；3.注意检查油、水和电路等各部分设备的运行情况，若有异常情况应及时处理；4.定期清理气体出口管路，防止管道阻塞。
总之，正确排除操作中的问题和日常维护保养工作非常重要，才能保证旋片式真空泵的正常运转、延长使用寿命、保证操作人员的人身安全和设备的安全。
2XZ-B 型系列 直联旋片式真空泵 使用说明书
2XZ-B型系列直联旋片式真空泵使用说明书目录一、概述 (1)二、技术性能参数 (1)三、工作原理与结构简述 (2)四、安装说明 (3)五、使用方法和注意事项 (3)六、维护与保养 (4)七、性能曲线 (5)八、故障及消除方法 (6)九、装箱单 (7)十、外形尺寸 (8)注：使用前请仔细阅读本说明书后，再开机。
一、概述2XZ-B旋片真空泵系双级高速直联旋片式真空泵,本泵是用来对密封容器抽除气体而获得真空的基本设备，它可单独使用，亦可作为各类高真空系统（增压泵、扩散泵、分子泵）的前级泵和维持泵、钛泵的预抽泵。
可用于电真空器件制造，如电子管、电视显像管等，以及冷冻干燥行业，尤其是溴化锂空调、冰箱等制冷行业。
该泵具有重量轻、体积小、噪声低、停泵不返油、启动容易等优点。
泵上装有气镇阀，可抽除小量的可凝性水蒸汽能力。
气镇阀具有延长泵油使用时间和防止泵油混水的作用，从而提高泵的性能。
该泵（除2XZ-2B、4B外）排气口标准可配有油雾吸集器(挡油罩)。
我公司已在进气口安装双重防返油装置，停泵永不返油，这样，用户可以避免安装电磁充气阀。
该泵在进气口气压低于1330Pa，可以连续工作，寿命长，真空度稳定、不返油等特点。
二、技术性能参数参数型号2XZ-2B2XZ-4B2XZ-6B2XZ-8B2XZ-15B2XZ-25B抽气速率(L/s)24681525极限压力分压力≤4×10-2≤4×10-2≤4×10-2≤4×10-2≤4×10-2≤4×10-2（Pa）全压力≤1≤1≤1≤1≤1≤1转速（r/min)140014001400140014001400电机功率（Kw)0.370.550.75 1.1 1.5 2.2电源电压（V)220/380220/380220/380380380380进气口口径（mm）φ30φ30KF-25KF-40KF-40KF-50 KF-25KF-25出气口径（mm）φ22φ22KF-25KF-25KF-25KF-40噪音（dBA）656668707072容油量（L）1 1.22345外形尺寸（mm)514×168×282565×168×282565×200×342650×240×430700×240×430770×240×430毛重/净重（Kg）22/2024/2244/4065/6078/72143/135三、工作原理与结构简述2XZ-B真空泵是一种容积泵，它借助于旋片在泵腔中连续运转，泵腔被隔成两个不同容积的工作室，周期地扩大与缩小，使将气体吸进、压缩与排出，达到容器真空。
旋片式真空泵工作原理
旋片式真空泵工作原理旋片式真空泵是一种常见的真空设备，用于将气体或蒸汽从封闭容器中抽出，以产生真空。
它由旋转的叶片和固定的外壳组成，通过旋转叶片的方式来实现气体的抽出。
本文将详细介绍旋片式真空泵的工作原理及其应用。
首先，让我们来了解一下旋片式真空泵的结构。
旋片式真空泵通常由叶轮、叶片、外壳、进气口和出气口等部件组成。
其中，叶轮是由叶片组成的旋转部件，外壳则是叶轮的固定部件，进气口用于吸入气体，出气口用于排出抽出的气体。
旋片式真空泵的工作原理如下：当电机启动时，叶轮开始旋转，叶片随之旋转。
在旋转的过程中，叶片不断地与外壳之间形成气室，气室的容积随着叶片的旋转而不断变化。
当叶片与外壳之间的气室容积变大时，进气口处的气体被吸入到气室中；当叶片与外壳之间的气室容积变小时，气室中的气体被挤压出来。
通过这样的循环过程，气体不断地被吸入和排出，从而实现了气体的抽出。
旋片式真空泵的工作原理可以用以下几点来总结：1. 旋转叶片产生气室：当叶轮旋转时，叶片与外壳之间形成气室，气室的容积随着叶片的旋转而不断变化。
2. 吸入气体：当气室容积变大时，进气口处的气体被吸入到气室中。
3. 排出气体：当气室容积变小时，气室中的气体被挤压出来，并通过出气口排出。
旋片式真空泵通常用于实验室、医疗设备、半导体制造等领域，其工作原理简单、结构紧凑、抽气速度快，因此受到广泛的应用。
同时，旋片式真空泵还具有抽气效率高、噪音低、维护成本低等优点，因此备受用户青睐。
总之，旋片式真空泵通过旋转叶片的方式来实现气体的抽出，其工作原理简单而高效。
在实际应用中，我们需要根据具体的需求选择合适的旋片式真空泵，并严格按照操作规程来使用和维护设备，以确保其正常、稳定地工作。
2XZ型旋片式真空泵详解
产品名称：2XZ型旋片式真空泵一、2XZ型旋片式真空泵概述：它的工作性能由高压级与低压型旋片式真空泵为双级直联结构，2XZ在运转时将容器内的气它的吸入口与真空设备连接，级二部份组成，体大量吸入与排出，当设备获得真空时，高压级排气阀封闭，高压级并经第二级吸入与排出真空设备可获得入口的气体将转送到第二级，-2，泵与Pa10型旋片式真空泵的技术参数为了一定的真空，2XZ6×电机连轴，高转速，外型小，结构紧凑，流动性工作方便，可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。
因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。
2XZ二、型旋片式真空泵的型号意义：三、2XZ型旋片式真空泵的性能参数表：四、2XZ型旋片式真空泵的工作原理及结构图：2XZ旋片式真空泵系双级高速直联结构旋片式真空泵。
它有偏心地装在泵腔内的转子，及转子槽内的旋片。
转子带动旋片转时，旋片紧贴．腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而型旋片式真空泵工作原理示意图。
双级是两获得真空。
图一为2XZ 个单级串联而成。
型旋片式真空泵的结构图:2XZ图一五、2XZ型旋片式真空泵的安装尺寸表：六、2XZ型旋片式真空泵的特点：起动方便等优点。
2XZ型旋片式真空泵具有体积小，重量轻、噪声低、）和无防止油封漏油污染场地的此外，还有防止返油的措施（2XZ-8 措施。
1、2XZ型旋片式真空泵是获得真空的基本设备，它可单独作用，亦可作为各类高真空系统的前级泵和预抽泵组成罗茨旋片真空机组。
2、不得超过三分钟。
2XZ型旋片式真空泵进气口连续敞通大气运转，颗含有对泵油起化学反应的、3、泵不适用于抽除对金属有腐蚀性的，粒尘埃的气体，以体含氧过高的，有爆炸性的气体。
、泵有得作压缩泵或输送泵用。
4 -40℃范围内，相对温型旋片式真空泵的工作环境：温度5、2XZ5℃的条件下允许长期连续运1333Pa90%度不大于，进气口压强小于转。
旋片式真空泵使用说明书
上海奥丰泵阀制造有限公司
■旋片式真空泵■
☆ 主要技术规范
抽气
速率 型号
(L／
极限真 空(Pa)
S)
2X-2A 2
2 X-4A 4
2 X-8 8
6.7×10-2 1.33 1400 380
0.12 0.12 0.18 0.25 0.37 0.55 1.1
φ10 φ10 φ13 φ19 φ19 φ30 φ30
0.25 0.3 0.42 0.4 0.48 0.55 0.7
≯40 275 110 220 7.5 ≯40 440 125 224 11
☆ 使用说明 1、查看油位。油位应在油标中心，油位过低，对排气阀不能密封，影响真空度。油位
过高，会引起起动时喷油。运转前，先将三角带脱下，将电机转向校正后，再起动以免喷油。 运转时，油位略有升高，属正常现象。油量不足时，采用 1 号真空泵油，从加油孔加入。油 需经过滤。以免杂物进入，堵塞油孔。
2、泵口如装接电磁阀，应与泵同时动作。 3、开始起动时，应先点动起动按钮一、二次，观察在运转中有无异常声响及特殊的震 动，并使泵腔内的油压至油箱内，然后再正式起动运转。 4、环境温度较高时，油温升高，粘度下降，饱和蒸汽增大，会引起极限真空下降，应 加强通风散热。 5、检查泵的极限真空，应采用压缩式水银真空计，真空计应与泵口直接接通，运转 30 分钟内，将达到极限真空。 6、停泵前应先关闭吸气口处阀门，与真空系统隔绝，然后停泵。 7、带有气镇阀的泵如在抽吸气体中含有较多的可凝性蒸汽时，要打开气镇阀。 8、本产品实行“三保"六个月，非正常使用损坏不属“三保"范围。
真空检测技术——实验室旋片式真空泵
真空检测技术——实验室旋片式真空泵它的工作性能由高压级与低压级两部分组成，旋片真空泵的吸入口与真空设备连接，在运转时将容器内的气体大量吸入与排出。
当设备获得真空时，高压级排气阀片将封闭，高压级吸入的气体将输送到第二级，并经第二级吸入与排出真空设备可获得了一定的真空。
几种旋片真空泵均是与电机连轴，高转速，外形小，旋片式真空泵结构紧凑，流动性工作方便，适用于扩散泵的前级泵，精密仪器的配套与使用，实验室旋片式真空泵运用于医药、食品包装、电子等单位使用。
实验室旋片式真空泵是用来对密封容器抽除气体的基本设备之一。
旋片式实验室用真空泵它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。
可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。
因为它具有体积小、质量轻、操声低等优点，更适宜于实验室里使用，所以也把它称为实验室真空泵。
实验室旋片式真空泵的组成：旋片式真空泵主要由定子、转子、旋片、定盖、弹簧等零件组成。
其结构是利用偏心地装在定子腔内的转子和转子槽内滑动的借助弹簧张力和离心力紧贴在定子内壁的两块旋片，当转子旋转时，始终沿定子的内壁滑动。
实验室旋片式真空泵使用方法：1、使用前,应仔细阅读普诺克产品使用说明书，开箱后应检查装运质量。
收好备品备件和技术文件，拆除排气品防护件。
按要求安装，接线，试转向。
2、为防止因返油与反转而喷油，应先开启泵口，按规定转向把泵内存油用手盘到油箱中。
同时查看油位，应在油标中心以上，但不要满油标，多了要放出。
3、判断转向的辅助方法。
把护套倒放在泵口上，如开泵后被吸住，是正向，被吹落，是反向。
声音正常是正向，声音异常是反向。
4、如在泵口配装带充气电磁阀，一般应横装，并与泵同时动作。
5、相对湿度较高或被抽气体中含水汽等可凝性蒸汽时，应使用气镇阀。
6、按说明书推荐选用真空泵油。
注意酯类真空泵油不可与矿物油型真空泵油和其他油类混用，必须严格清洗后才能换入酯类真空泵油。
旋片式真空泵使用书
旋片式真空泵1.安全注意事项1.1本真空泵按照最新的技术标准和安全规范制造。
如果安装和使用不当会有危险和破坏性产生。
1.2本真空泵适用于低真空领域，用于抽除空气和干燥气体，不能用于抽除有腐蚀性的、有毒的、易爆的气体，不能用于输送其它物体。
1.3本说明书每步操作之前都提出了安全检测的通知，这些安全措施必须执行。
1.4液体和固体颗粒绝对不能吸入真空泵内。
2.工作原理此真空泵按照旋片式原理工作。
偏心安装的转子在泵体内旋转，旋转产生的离心力使转子槽内滑动的旋片紧贴泵体内壁，旋片将泵体和转子之间的月牙型空间分隔成数个工作腔。
当工作腔和进气通道相连时吸入气体，旋片的继续转动使气体受到压缩并将气体排入油箱内。
恒定的压力差使真空泵润滑油进入压缩腔。
润滑油和被抽气体一起排入油箱内并通过重力作用和排气过滤器使润滑油从排出气体中分离。
润滑油回到油箱底部然后再次进入泵工作腔（油循环），不含油的被抽气体通过排气管排入大气中。
3.技术参数(RC0063E)4.包装运输RC系列真空泵出厂前都经过严格的运转试验并仔细包装以避免运输造成的损坏。
泵进气口用塑料塞密封，故运输途中不会有异物进入泵腔。
请检查发运的真空泵有无运输造成的损坏。
使用真空泵上的起吊螺钉，用合适的起吊装置将泵从包装箱中取出。
在搬运真空泵搬运时，不能使风叶罩受力！5.安装5.1真空泵必须水平安放或固定在平坦的表面上，不允许用其他的安装方式，可通过橡胶垫块上的螺孔用螺钉将真空泵固定。
5.2进气法兰可由真空密封的硬管或柔性管连接。
采用硬管连接不能使泵的法兰产生附加应力。
如有必要可安装过渡柔性接头。
为了避免降低泵的抽气速率，进气管道的额定通径不能小于泵的进气法兰通径。
不允许有外来固体颗粒（如焊渣）、液体进入吸气管，排气管道不允许装有节流装置。
排气管应该以冷凝物不返回泵内的方式安装（如倾斜、虹吸管方式）。
5.3电气连接必须由专业人员进行。
a.电源的电压和频率必须和电机的铭牌值一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内容与目的
介绍各种与光电子微电子有关的实验技术的 基本原理 通过实验，掌握使用相关的实验技术，进行 科研训练，达到培养创新思维和动手能力
第一章：真空技术
低于正常大气压的气体状态的特定空间，称为 真空 特点： 1、真空容器内外存在气压差 2、气体分子之间或分子与其他质点之间的碰撞 很少（气体的密度n很低）
真空泵的工作参数
旋片泵：10－3乇（单级），10-4乇（双级） 吸附泵： 10-5乇 涡轮分子泵： 10-4乇－10-9乇 油扩散泵： 10-4乇－ 10-8乇 溅射离子泵＋钛升华泵 < 10-10乇 污染
旋片泵
旋片泵的应用
旋片泵主要由定子、转子、旋片、定盖、弹簧等零 件组成。其结构是利用偏心地装在定子腔内的转子 （转子的外圆与定子的内表面相切两者之间的间隙 非常小）和转子槽内滑动的借助弹簧张力和离心力 紧贴在定子内壁的两块旋片，当转子旋转时，始终 沿定子的内壁滑动。 工作原理：定子腔内高速旋转的偏心转子，使进气 腔容积周期性扩大而吸气，排气腔的容积周期性缩 小而压缩气体，并借助压缩气体的压力推开排气阀 门，使待抽容器的气压下降
1、使用前，应仔细阅读产品使用说明书，按要求安装， 接线，试转向。
2、为防止因返油与反转而喷油，应先开启泵口，按规 定转向把泵内存油盘到油箱中。同时查看油位，应在油 标中心以上，但不要满油标，多了要放出。 3、判断转向的辅助方法。把护套倒放在泵口上，如开 泵后被吸住，是正向，被吹落，是反向。声音正常是正 向，声音异常是反向。
真空的度量
p=nkT
n-m3, T-K, p-Pa =N/m2 （帕斯卡）
度量单位：
标准大气压＝1.01325105来自Pa一个标准大气压的1/760＝1乇
1乇＝1.333224 102 Pa
真空度的划分
粗真空 760-10乇 低真空 10-10-3乇 高真空 10-3-10-8乇 超高真空 10-8-10-12乇 极高真空 <10-12乇
热电偶真空计校准曲线
热偶真空计在使用前应按照管壳上记录的 加热电流进行校正，长时间使用使用后， 必须进行重新校对 热偶真空计工作范围在1-10-3乇之间，要 预防热丝氧化，必须先让系统的真空度达 到一定（大约用旋片泵抽半小时后，达到 粗真空）才能使用 如果气压太低，则热辐射和引线传热起主 要作用，热端温度随气体压强变化不显著， 这时应采用真空电离计来测量
而与排气口相通的空间C的容积进一步地减小，C空间 的压强进一步的升高，当气体的压强大于排气压强时， 被压缩的气体推开排气阀，被抽的气体不断地穿过油 箱内的油层而排至大气中，在泵的连续运转过程中， 不断地进行着吸气、压缩、排气过程，从而达到连续 抽气的目的。 排气阀浸在油里以防止大气流入泵中，油通过泵体 上的间隙、油孔及排气阀进入泵腔，使泵腔内所有运 动的表面被油覆盖，形成了吸气腔与排气腔的密封， 同时油还充满了一切有害空间，以消除它们对极限真 空的影响。
双级泵
双级旋片式真空泵由两个工作室组 成，两室前后串联，同向等速旋转， Ⅰ室是低真空级，Ⅱ室是高真空级， 被抽气体由进气口进入Ⅱ室，当进 入的气体压力较高时，气体经Ⅱ室 压缩，压强急速增大，被压缩的气 体不仅从高级排气阀排出，而且经 过中壁通道，进入Ⅰ室，在Ⅰ室被 压缩，从低级排气阀排出；当进入 Ⅱ室的气体压力较低时，虽经Ⅱ室 的压缩，也推不开高级排气阀排出， 气体全部经中壁通道进入Ⅰ室，经 Ⅰ室的继续压缩，由低级排气阀排 出，因此双级旋片式真空泵比单级 旋片式真空泵的极限真空高。
不同真空度下的测量方法
在低真空时采用热偶真空计 热偶真空计是以铁－康铜，铜－康铜或康铜 －镍鉻等材料组成 热丝加恒定的电流（mA级）热平衡时具有 确定的温度，热电偶产生相应的电动势， 热电偶的热端温度与热丝周围散热情况有 关，在低真空下以气体热传导为主，因此 热端温度与气体压强有关，当气压增大， 热传导能力强，使热端温度降低，热电动 势小，反之，热电动势增大，由此测定真 空度高低
4、如在泵口配装带充气电磁阀，一般应横装，并与泵 同时动作。
5、相对湿度较高或被抽气体中含水汽等可凝性蒸汽时， 应使用气镇阀。 6、按说明书推荐选用真空泵油。注意酯类真空泵油 不可与矿物油型真空泵油和其他油类混用，必须严格 清洗后才能换入酯类真空泵油。 7、检查泵的极限压力以压缩式水银真空计为准。全 压力计应注意做好计与规管的配对校准和备用比对规 管。建议在规管与被测泵之间装一球阀。不测时关阀， 可延长规管使用时间。
1-泵体;2-旋片;3-转子; 4-弹簧;5-排气阀
两个旋片把转子、定子内腔和定盖所围成的 月牙型空间分隔成A、B、C三个部分，当转 子按图示方向旋转时，与吸气口相通的空间 A的容积不断地增大，A空间的压强不断的降 低，当A空间内的压强低于被抽容器内的压 强，根据气体压强平衡的原理，被抽的气体 不断地被抽进吸气腔A，此时正处于吸气过 程。B腔的空间的容积正逐渐减小，压力不 断地增大，此时正处于压缩过程。
在高真空（低于10-3乇）采用电离真空计 利用气体分子收电子碰撞而电离，用一个 离子收集极将这些离子收集起来，产生的 离子数目与气体密度成比例
真空的测量
电离真空计实物图
真空的获得
使用真空泵获得真空 真空泵的类型：压缩型、捕获型 压缩型：机械泵（包括涡轮分子泵）、扩散泵 捕获型：吸附泵、钛升华泵、溅射离子泵、低 温泵
2.在环境温度540范围内，进气口压强小于1.3X103 帕的条件下允许长期连续运转，被抽气体相对湿度大 于90%时，应开气镇阀。
3.进气口连续畅通大气运转不得超过一分种。
4.不适用于抽除对金属有腐蚀的，对泵油起化学 反应的，含有颗粒尘埃的气体，以及含氧过高的， 有爆炸性的，有毒的气体。
旋片真空泵的使用
旋片泵的用途及使用范围
1. 旋片泵是用来对密封容器抽除气体的基本设备之一。 它可单独作用，也可作为增压泵、扩散泵、分子泵等 的前级泵，维持泵，钛泵的预抽泵用。可用于电真空 器件制造、保温瓶制造、真空焊接、印刷、吸塑、制 冷设备修理以及仪器仪表配套等。因为它具有体积小、 质量轻、操声低等优点，所以更适宜于实验室里使用。
