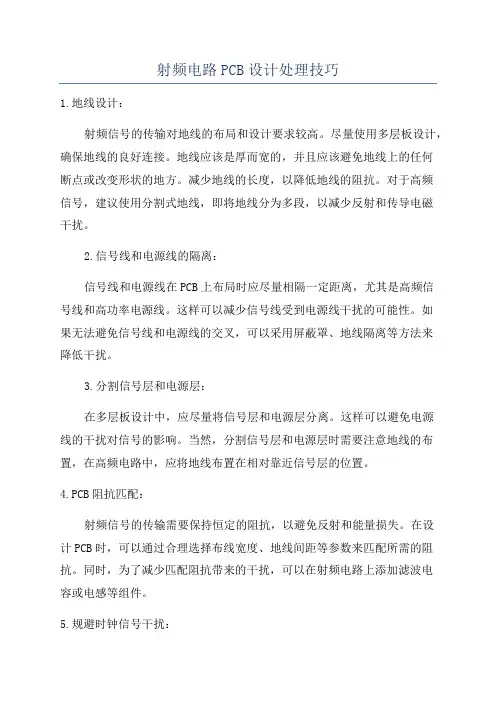

射频电路PCB设计处理技巧1.地线设计：射频信号的传输对地线的布局和设计要求较高。
尽量使用多层板设计，确保地线的良好连接。
地线应该是厚而宽的，并且应该避免地线上的任何断点或改变形状的地方。
减少地线的长度，以降低地线的阻抗。
对于高频信号，建议使用分割式地线，即将地线分为多段，以减少反射和传导电磁干扰。
2.信号线和电源线的隔离：信号线和电源线在PCB上布局时应尽量相隔一定距离，尤其是高频信号线和高功率电源线。
这样可以减少信号线受到电源线干扰的可能性。
如果无法避免信号线和电源线的交叉，可以采用屏蔽罩、地线隔离等方法来降低干扰。
3.分割信号层和电源层：在多层板设计中，应尽量将信号层和电源层分离。
这样可以避免电源线的干扰对信号的影响。
当然，分割信号层和电源层时需要注意地线的布置，在高频电路中，应将地线布置在相对靠近信号层的位置。
4.PCB阻抗匹配：射频信号的传输需要保持恒定的阻抗，以避免反射和能量损失。
在设计PCB时，可以通过合理选择布线宽度、地线间距等参数来匹配所需的阻抗。
同时，为了减少匹配阻抗带来的干扰，可以在射频电路上添加滤波电容或电感等组件。
5.规避时钟信号干扰：时钟信号在高频射频电路中很容易产生干扰。
为了规避时钟信号干扰，可以在设计PCB时将时钟线与其他信号线相隔离，尽量减少与时钟信号平行的信号线的长度。
同时，可以在时钟信号线旁边添加地线来降低干扰。
6.良好的电源和接地规划：良好的电源和接地规划对射频电路的性能和稳定性至关重要。
尽量减少电源和地线的共享，避免共地引起的干扰。
可以使用独立的电源线来供应射频电路。
此外，电源和地线的连接处应采用短而宽的线路，以降低阻抗。
7.屏蔽处理：在高频射频电路设计中，经常会遇到需要屏蔽的情况。
这时可以使用屏蔽罩或屏蔽板来将信号线隔离开来，避免干扰。
屏蔽罩可以是金属板，也可以是金属层布膜，关键是要保证良好的接地。
8.热管理：在射频电路中，发热问题可能会导致性能下降。
射频微波pcb

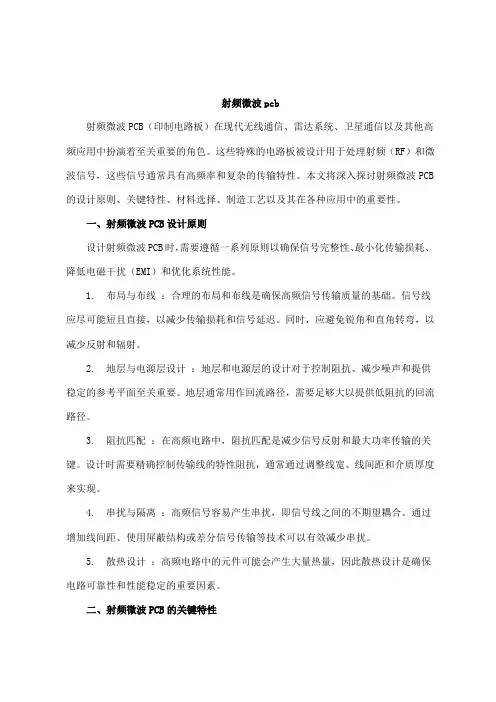

射频微波pcb射频微波PCB（印制电路板）在现代无线通信、雷达系统、卫星通信以及其他高频应用中扮演着至关重要的角色。
这些特殊的电路板被设计用于处理射频（RF）和微波信号，这些信号通常具有高频率和复杂的传输特性。
本文将深入探讨射频微波PCB 的设计原则、关键特性、材料选择、制造工艺以及其在各种应用中的重要性。
一、射频微波PCB设计原则设计射频微波PCB时，需要遵循一系列原则以确保信号完整性、最小化传输损耗、降低电磁干扰（EMI）和优化系统性能。
1. 布局与布线：合理的布局和布线是确保高频信号传输质量的基础。
信号线应尽可能短且直接，以减少传输损耗和信号延迟。
同时，应避免锐角和直角转弯，以减少反射和辐射。
2. 地层与电源层设计：地层和电源层的设计对于控制阻抗、减少噪声和提供稳定的参考平面至关重要。
地层通常用作回流路径，需要足够大以提供低阻抗的回流路径。
3. 阻抗匹配：在高频电路中，阻抗匹配是减少信号反射和最大功率传输的关键。
设计时需要精确控制传输线的特性阻抗，通常通过调整线宽、线间距和介质厚度来实现。
4. 串扰与隔离：高频信号容易产生串扰，即信号线之间的不期望耦合。
通过增加线间距、使用屏蔽结构或差分信号传输等技术可以有效减少串扰。
5. 散热设计：高频电路中的元件可能会产生大量热量，因此散热设计是确保电路可靠性和性能稳定的重要因素。
二、射频微波PCB的关键特性射频微波PCB具有一些独特的特性，这些特性对于高频应用至关重要。
1. 高频介电常数（Dk）：介电常数是描述材料在电场中极化能力的物理量。
在高频下，材料的介电常数会发生变化，影响传输线的特性阻抗和信号传播速度。
2. 损耗角正切（Df）：损耗角正切描述了材料在交变电场中的能量损耗。
低损耗角正切的材料可以减少信号传输过程中的能量损失。
3. 热稳定性：高频电路在工作时会产生热量，因此要求PCB材料具有良好的热稳定性，以保持电路性能的稳定。
4. 尺寸稳定性：尺寸稳定性指的是材料在温度变化或机械应力作用下保持其尺寸不变的能力。
射频_RF_电路PCB设计

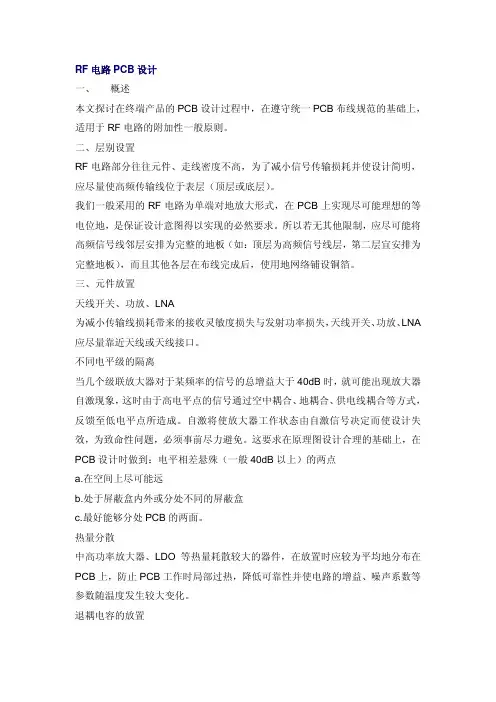

RF电路PCB设计一、 概述本文探讨在终端产品的PCB设计过程中，在遵守统一PCB布线规范的基础上，适用于RF电路的附加性一般原则。
二、层别设置RF电路部分往往元件、走线密度不高，为了减小信号传输损耗并使设计简明，应尽量使高频传输线位于表层（顶层或底层）。
我们一般采用的RF电路为单端对地放大形式，在PCB上实现尽可能理想的等电位地，是保证设计意图得以实现的必然要求。
所以若无其他限制，应尽可能将高频信号线邻层安排为完整的地板（如：顶层为高频信号线层，第二层宜安排为完整地板），而且其他各层在布线完成后，使用地网络铺设铜箔。
三、元件放置天线开关、功放、LNA为减小传输线损耗带来的接收灵敏度损失与发射功率损失，天线开关、功放、LNA 应尽量靠近天线或天线接口。
不同电平级的隔离当几个级联放大器对于某频率的信号的总增益大于40dB时，就可能出现放大器自激现象，这时由于高电平点的信号通过空中耦合、地耦合、供电线耦合等方式，反馈至低电平点所造成。
自激将使放大器工作状态由自激信号决定而使设计失效，为致命性问题，必须事前尽力避免。
这要求在原理图设计合理的基础上，在PCB设计时做到：电平相差悬殊（一般40dB以上）的两点a.在空间上尽可能远b.处于屏蔽盒内外或分处不同的屏蔽盒c.最好能够分处PCB的两面。
热量分散中高功率放大器、LDO等热量耗散较大的器件，在放置时应较为平均地分布在PCB上，防止PCB工作时局部过热，降低可靠性并使电路的增益、噪声系数等参数随温度发生较大变化。
退耦电容的放置退耦电容的放置原则是尽量靠近被退耦的元件脚（某些特别指明该退耦电容同时参与匹配的情况除外，如RDA400M功放）。
当退耦元件为几只不同容值的电容并联时，排列原则是容值小的更近，如图一所示：典型单元电路内元件放置如图2所示，这是一个放大器的单元电路，C650、C631、R615、L606作为该放大器的供电部分应紧靠U611放置，如图3所示。
射频电路PCB布线技巧

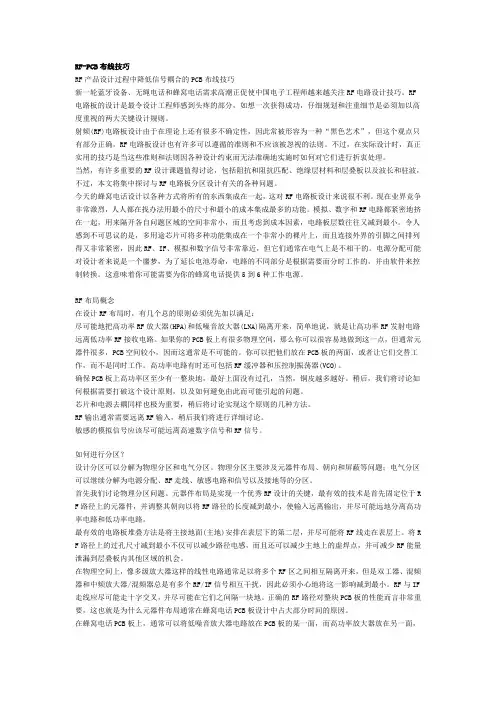

RF-PCB布线技巧RF产品设计过程中降低信号耦合的PCB布线技巧新一轮蓝牙设备、无绳电话和蜂窝电话需求高潮正促使中国电子工程师越来越关注RF电路设计技巧。
RF 电路板的设计是最令设计工程师感到头疼的部分，如想一次获得成功，仔细规划和注重细节是必须加以高度重视的两大关键设计规则。
射频(RF)电路板设计由于在理论上还有很多不确定性，因此常被形容为一种“黑色艺术”，但这个观点只有部分正确，RF电路板设计也有许多可以遵循的准则和不应该被忽视的法则。
不过，在实际设计时，真正实用的技巧是当这些准则和法则因各种设计约束而无法准确地实施时如何对它们进行折衷处理。
当然，有许多重要的RF设计课题值得讨论，包括阻抗和阻抗匹配、绝缘层材料和层叠板以及波长和驻波，不过，本文将集中探讨与RF电路板分区设计有关的各种问题。
今天的蜂窝电话设计以各种方式将所有的东西集成在一起，这对RF电路板设计来说很不利。
现在业界竞争非常激烈，人人都在找办法用最小的尺寸和最小的成本集成最多的功能。
模拟、数字和RF电路都紧密地挤在一起，用来隔开各自问题区域的空间非常小，而且考虑到成本因素，电路板层数往往又减到最小。
令人感到不可思议的是，多用途芯片可将多种功能集成在一个非常小的裸片上，而且连接外界的引脚之间排列得又非常紧密，因此RF、IF、模拟和数字信号非常靠近，但它们通常在电气上是不相干的。
电源分配可能对设计者来说是一个噩梦，为了延长电池寿命，电路的不同部分是根据需要而分时工作的，并由软件来控制转换。
这意味着你可能需要为你的蜂窝电话提供5到6种工作电源。
RF布局概念在设计RF布局时，有几个总的原则必须优先加以满足：尽可能地把高功率RF放大器(HPA)和低噪音放大器(LNA)隔离开来，简单地说，就是让高功率RF发射电路远离低功率RF接收电路。
如果你的PCB板上有很多物理空间，那么你可以很容易地做到这一点，但通常元器件很多，PCB空间较小，因而这通常是不可能的。
射频PCB设计中的常见问题及解决方法

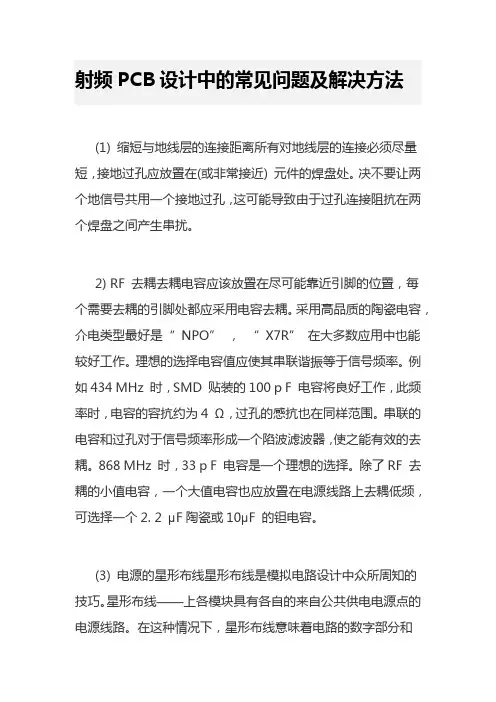

射频PCB设计中的常见问题及解决方法(1) 缩短与地线层的连接距离所有对地线层的连接必须尽量短，接地过孔应放置在(或非常接近) 元件的焊盘处。
决不要让两个地信号共用一个接地过孔，这可能导致由于过孔连接阻抗在两个焊盘之间产生串扰。
2) RF 去耦去耦电容应该放置在尽可能靠近引脚的位置，每个需要去耦的引脚处都应采用电容去耦。
采用高品质的陶瓷电容，介电类型最好是“NPO”，“X7R”在大多数应用中也能较好工作。
理想的选择电容值应使其串联谐振等于信号频率。
例如434 MHz 时，SMD 贴装的100 p F 电容将良好工作，此频率时，电容的容抗约为4 Ω，过孔的感抗也在同样范围。
串联的电容和过孔对于信号频率形成一个陷波滤波器，使之能有效的去耦。
868 MHz 时，33 p F 电容是一个理想的选择。
除了RF 去耦的小值电容，一个大值电容也应放置在电源线路上去耦低频，可选择一个2. 2 μF陶瓷或10μF 的钽电容。
(3) 电源的星形布线星形布线是模拟电路设计中众所周知的技巧。
星形布线——上各模块具有各自的来自公共供电电源点的电源线路。
在这种情况下，星形布线意味着电路的数字部分和RF 部分应有各自的电源线路，这些电源线应在靠近IC 处分别去耦。
这是一个隔开来自数字部分和来自RF 部分电源噪声的有效方法。
如果将有严重噪声的模块置于同一上，可以将电感(磁珠) 或小阻值电阻(10 Ω) 串联在电源线和模块之间，并且必须采用至少10 μF 的钽电容作这些模块的电源去耦。
这样的模块如RS 232 驱动器或开关电源稳压器。
(4) 合理安排PCB 布局为减小来自噪声模块及周边模拟部分的干扰，各电路模块在板上的布局是重要的。
应总是将敏感的模块( RF部分和天线) 远离噪声模块(微控制器和RS 232 驱动器)以避免干扰。
(5) 屏蔽RF 信号对其他模拟部分的影响如上所述，RF 信号在发送时会对其他敏感模拟电路模块如ADC 造成干扰。
射频电路PCB的设计

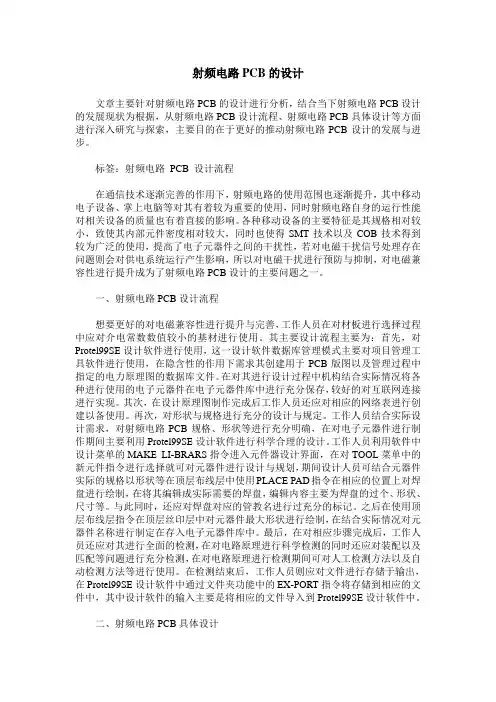

射频电路PCB的设计文章主要针对射频电路PCB的设计进行分析，结合当下射频电路PCB设计的发展现状为根据，从射频电路PCB设计流程、射频电路PCB具体设计等方面进行深入研究与探索，主要目的在于更好的推动射频电路PCB设计的发展与进步。

标签：射频电路PCB 设计流程在通信技术逐渐完善的作用下，射频电路的使用范围也逐渐提升，其中移动电子设备、掌上电脑等对其有着较为重要的使用，同时射频电路自身的运行性能对相关设备的质量也有着直接的影响。
各种移动设备的主要特征是其规格相对较小，致使其内部元件密度相对较大，同时也使得SMT技术以及COB技术得到较为广泛的使用，提高了电子元器件之间的干扰性，若对电磁干扰信号处理存在问题则会对供电系统运行产生影响，所以对电磁干扰进行预防与抑制，对电磁兼容性进行提升成为了射频电路PCB设计的主要问题之一。
一、射频电路PCB设计流程想要更好的对电磁兼容性进行提升与完善，工作人员在对材板进行选择过程中应对介电常数数值较小的基材进行使用。
其主要设计流程主要为：首先，对Protel99SE设计软件进行使用，这一设计软件数据库管理模式主要对项目管理工具软件进行使用，在隐含性的作用下需求其创建用于PCB版图以及管理过程中指定的电力原理图的数据库文件。
在对其进行设计过程中机构结合实际情况将各种进行使用的电子元器件在电子元器件库中进行充分保存，较好的对互联网连接进行实现。
其次，在设计原理图制作完成后工作人员还应对相应的网络表进行创建以备使用。
再次，对形状与规格进行充分的设计与规定。
工作人员结合实际设计需求，对射频电路PCB规格、形状等进行充分明确，在对电子元器件进行制作期间主要利用Protel99SE设计软件进行科学合理的设计。
工作人员利用软件中设计菜单的MAKE LI-BRARS指令进入元件器设计界面，在对TOOL菜单中的新元件指令进行选择就可对元器件进行设计与规划，期间设计人员可结合元器件实际的规格以形状等在顶层布线层中使用PLACE PAD指令在相应的位置上对焊盘进行绘制，在将其编辑成实际需要的焊盘，编辑内容主要为焊盘的过个、形状、尺寸等。
