锅炉及压力容器安全技术知识1．锅炉事故按设备损坏程度分类锅炉事故可分为三大类：(1)爆炸事故。
锅炉在使用中受压部件发生破裂，使锅炉压力突然降到等于外界大气压力的事故；(2)重大事故。
锅炉受压部件严重损坏(如变形、渗漏)，附件损坏或炉膛爆炸等被迫停止运行，必须进行修理的事故；(3)一般事故。
锅炉损坏不严重，不需要停止运行进行修理的事故。
2．锅炉的安全装置和保护装置锅炉的安全附件有：安全阀、防爆门、水封安全器、高低水位控制报警器。
锅炉的安全仪表有：流量表、压力表、温度表、运程控制仪表、水位表和保护装置等。
锅炉应装的保护装置：额定蒸发量大于或等于2t/h的锅炉，应装设高低水位报警器、低水位联锁保护装置；额定蒸发量大于或等于6t/h的锅炉，还应装设蒸汽超压的报警和联锁保护装置。
用煤粉、油或气体做燃料的锅炉，应装设点火程序控制和熄火保护装置。
3．常压锅炉也会发生爆炸茶炉、浴炉、无压采暖锅炉均不承受压力的常压锅炉，统称为常压锅炉，近年来多次发生爆炸事故，其原因均是由于非承压变承压造成。
主要原因：安装不合理，锅炉排气管加装了阀门；排气管直径小于38毫米或出口被堵死；使用不当，非承压炉做为承压炉使用；因结构不合理，一炉多用或操作不当造成爆件。
4．压力容器的定义压力容器泛指工业生产中用于完成反应、传热、传质、分离和贮运等生产工艺过程，并承受一定压力的容器。
如反应容器、换热容器、分离容器和贮运容器等。
由于生产过程的多种需要，压力容器的种类繁多，具体结构也多种多样。
但其共同的特点是它们都有一个承受一定压力的各种不同形状的外壳。
我国《锅炉压力容器安全监察暂行条例》(以下简称《条例》)把压力容器定义为“压力为一个表压以上的各种压力容器”。
并明确规定，设计、制造、安装、使用、检验、维修、改造等部门必须遵照执行。
我国压力容器分为固定式压力容器和移动式压力容器，包括各类气瓶（无缝气瓶、有缝气瓶、溶解乙炔气瓶、液化石油气瓶)、液化气体汽车槽车、铁路罐车。

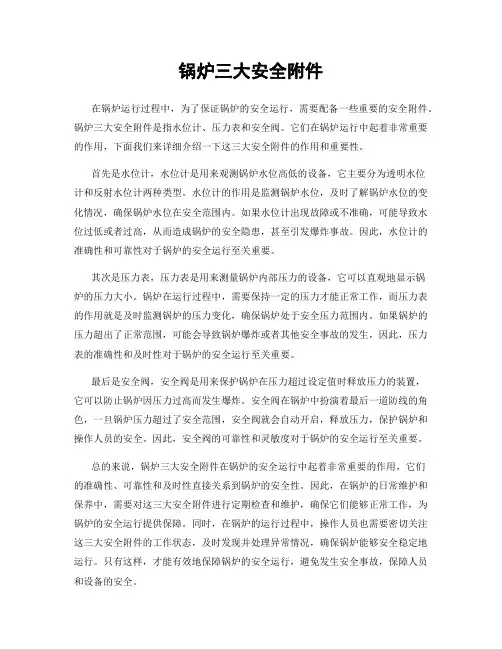

锅炉三大安全附件
锅炉三大安全附件在锅炉运行过程中，为了保证锅炉的安全运行，需要配备一些重要的安全附件。
锅炉三大安全附件是指水位计、压力表和安全阀。
它们在锅炉运行中起着非常重要的作用，下面我们来详细介绍一下这三大安全附件的作用和重要性。
首先是水位计，水位计是用来观测锅炉水位高低的设备，它主要分为透明水位计和反射水位计两种类型。
水位计的作用是监测锅炉水位，及时了解锅炉水位的变化情况，确保锅炉水位在安全范围内。
如果水位计出现故障或不准确，可能导致水位过低或者过高，从而造成锅炉的安全隐患，甚至引发爆炸事故。
因此，水位计的准确性和可靠性对于锅炉的安全运行至关重要。
其次是压力表，压力表是用来测量锅炉内部压力的设备，它可以直观地显示锅炉的压力大小。
锅炉在运行过程中，需要保持一定的压力才能正常工作，而压力表的作用就是及时监测锅炉的压力变化，确保锅炉处于安全压力范围内。
如果锅炉的压力超出了正常范围，可能会导致锅炉爆炸或者其他安全事故的发生，因此，压力表的准确性和及时性对于锅炉的安全运行至关重要。
最后是安全阀，安全阀是用来保护锅炉在压力超过设定值时释放压力的装置，它可以防止锅炉因压力过高而发生爆炸。
安全阀在锅炉中扮演着最后一道防线的角色，一旦锅炉压力超过了安全范围，安全阀就会自动开启，释放压力，保护锅炉和操作人员的安全。
因此，安全阀的可靠性和灵敏度对于锅炉的安全运行至关重要。
总的来说，锅炉三大安全附件在锅炉的安全运行中起着非常重要的作用，它们的准确性、可靠性和及时性直接关系到锅炉的安全性。
因此，在锅炉的日常维护和保养中，需要对这三大安全附件进行定期检查和维护，确保它们能够正常工作，为锅炉的安全运行提供保障。
同时，在锅炉的运行过程中，操作人员也需要密切关注这三大安全附件的工作状态，及时发现并处理异常情况，确保锅炉能够安全稳定地运行。
只有这样，才能有效地保障锅炉的安全运行，避免发生安全事故，保障人员和设备的安全。
锅炉安全运行培训知识（三篇）
锅炉安全运行培训知识锅炉作为一种常见的发热设备，在工业生产和居民生活中扮演着重要角色。
然而，由于错误操作和维护不当可能导致锅炉安全事故的发生，因此需要对锅炉的安全运行进行培训。
本文将重点介绍锅炉安全运行培训的相关知识，以提高大家对锅炉安全的重视和防范意识。
一、锅炉安全运行的基本要求1. 操作人员必须熟悉锅炉的结构、性能、操作程序和事故处理等相关知识，具备一定的技术水平和安全责任心；2. 锅炉必须按照规定进行定期检查和维修，确保设备的可靠性和安全性；3. 设备周围的环境必须符合安全要求，不得存在易燃易爆物品或其他危险因素；4. 锅炉应设置完善的安全保护装置和监测系统，能够及时发现并处理异常情况，确保设备的安全运行。
二、锅炉安全操作规程1. 操作前的准备工作（1）操作人员必须穿戴好个人防护装备，包括安全帽、防护眼镜、耐高温服装等；（2）检查锅炉的水位、压力、温度等工作参数是否符合要求；（3）清理锅炉及周围的杂物和物品，确保设备的通风和漏水情况；（4）检查安全保护装置的工作状态，包括安全阀、水位计、压力表等；（5）检查供气、供水、电源等供应系统是否正常。
2. 操作过程中的注意事项（1）操作人员必须时刻关注锅炉的运行状态，保持设备的稳定和安全；（2）严禁超过锅炉的额定工作参数，如超压、超温等；（3）严禁在工作过程中进行随意停机和启动，必须按照规定的程序进行操作；（4）严禁私自调整设备的工作参数和控制装置，必须由专业人员或经授权人员进行调整；（5）压力容器和管道必须定期检查和维护，确保无裂纹、渗漏等问题；（6）严禁擅自拆除、更换或更改安全保护装置和监测系统。
三、锅炉安全事故的预防和应急处理1. 预防措施（1）加强锅炉操作人员的培训和教育，提高他们的安全意识和技术水平；（2）建立健全的锅炉管理制度和作业规程，明确责任和权限；（3）定期检查和维修锅炉及相关设备，确保其正常运行；（4）加强对锅炉安全保护装置和监测系统的检查和维护，确保其灵敏和可靠；（5）及时处理锅炉的异常情况，如泄漏、燃烧不良等；（6）加强对锅炉供气、供水、电源等供应系统的管理和检查，确保其正常运行。
锅炉安全附件
1―阀体 2―阀座 3―阀芯 4―支点 5―力点 6―导架 7―杠杆 8―重锤
安全阀的种类
• 弹簧式安全阀构造如下图。
安全阀的安全技术要求
• 安全阀应垂直地装在锅筒(或联箱)的最高位置。 • 弹簧式安全阀要有提升手把和防止随便拧动调整螺丝的装 置。 • 安全阀的总排汽能力，必须大于锅炉最大连续蒸发量。 • 安全阀一般应装设排汽管，防止排汽时伤人。 • 安全阀排气管和疏水管上都不允许装设阀门。 • 为防止安全阀的阀芯与阀座粘住，应定期对安全阀作手动 排汽试验。 • 汽包和过热器上的安全阀应按制造厂的要求进行调整和校 验。 • 安全阀经过校验后，应加锁或铅封。 • 在安全阀未调整前锅炉绝对禁止使用
• 防护用品。操作者应穿戴防烫服，戴防烫手套。 • 选择好退路，发生泄漏时不要惊慌。操作前应选择好退 路，避免造成磕碰伤害，甚至高空坠落。 • 热态投运。避免热态投运过快，使云母片及其密封组件发 生泄漏。水位计最容易在投运操作和冲洗操作后发生泄漏 • 投运时应先全开二次门，再交替开启一次门。原因是突然 发生泄漏时，水位计二次门安全球会自动截断管路，以减 小泄漏量。安全球必须在阀门全开时才能发挥作用，所以 要先全开二次门。 • 泄漏后的隔离操作。泄漏后隔离要先关严一次门，再关二 次门。若先关二次门会使泄漏突然变大，伤及操作者。原 因也与二次门的结构有关系。 • 水位计发生泄漏绝大多数都是密封组件发生泄漏。
管道支吊架
• • • • 固定支架 活动支架 弹簧吊架 恒力吊架
1―正常工作时的位置 2―压力表联通大气的位置 3―冲洗存水弯管时的位置 4―使存水弯管内蓄积凝 结水的位置 5―校对压力表的位置
压力表的安全技术要求
锅炉压力容器安全附件
6.安全阀应安装排放管。排放管尽量少弯曲， 上面不能安装阀门，对于有毒有害的气体 要采取回收等措施。对于压力较大的安全 阀排放管需要装消音器。
7.新安全阀应校验合格后才能安装
7.露天安装的安全阀应有防冻措施。
8.安装前，安全阀应进行外观检查，整定压 力检验和密封性试验。对重要的安全阀还 需要进行回座压力校验或者安装后在现场 进行测试。
3）中启式安全阀 高度介于全启式和微启式之间。
4.有无背压平衡分
1）有背压平衡安全阀
这些元件的有效面积大 于等于安全阀的密封 面积，开启之前两边 的压力是相等的，所 以不影响到开启压力， 但是开启以后背压发 生变化，就影响到排 放压力，回座压力等。
4.按气体排放方式分
2）非平衡式，不带有平衡背压作用的元件， 适用于背压为大气压力，背压固定或变化 不大的场合，静力背压不超过开启压力的 10%。
1）非直接式
①先导式安全阀 先导式安全阀特别适用于高压、大口径的场合。
可以对阀瓣施加比直接作用式安全阀大得多的 机械载荷，因此具有良好的密封性能。同时动 作受背压的影响小。
但是可靠性跟主阀和导阀有关，动作不如直接是 安全阀那样敏感，结构复杂。
先导式安全阀原理
1 阀体 2 阀座 3 主阀瓣 4 导管 5 弹簧 6 阀盖 7 接头 8 泄放阀 9 导阀
3）公称通径DN与流道直径d0的关系如下
5.安全阀型式的选用
1）气体或蒸汽，选用全启式安全阀 2）液体选用全启式或微启式 3）蒸汽或空气，可采用带扳手安全阀
4）压力＞3.0MPa温度超过2350C气体安全阀， 考虑选用带散热片的安全阀，防止介质冲蚀 弹簧。
3、锅炉主要安全附件与仪表的作用及操作要求
虚假水位是由于负荷突变造成压力变化而引起炉水状态发生改变而引起
精选可编辑ppt
46
水位计的冲洗
目的：是为了清洁水位计玻璃，防止水、 汽连通管堵塞，以 免运行人员被假水位现象所迷惑而造成锅炉缺水或满水事故。
注意：水门、汽门的开关要慢，防止水位计保险子动作堵塞连 接管。如出现堵塞情况，将阀门关闭后重新慢慢开启。
精选可编辑ppt
13
*安全阀应装设泄放管，在泄放管上不允许装设阀门。
泄放管应直通安全地点，并有足够的截面积和防冻措施，
保证排泄畅通。
*锅炉在运行中，安全阀应定期进行手动排放试验（安
标要求：在运行记录上每个星期要有一次运行锅炉安全阀
的排放记录）。锅炉停用后又启用时，安全阀也应进行手
动排放试验。 *锅炉上的安全阀应每年至少进行一次整定和校验。安
精选可编辑ppt
27
汽包水位的重要性
2、汽包水位过低则可能破坏水循环，使水冷壁管 的安全受到威胁，可能引起炉水泵的汽蚀而损坏炉 水循环泵，如果出现严重缺水而又处理不当时，则 可能造成水冷壁爆管。
《蒸汽锅炉安全技术监察规程》规定额定蒸发量大 于或等于2t/h的锅炉，应装设高低水位报警（高、 低水位警报信号须能区分），低水位联锁保护装置 、额定蒸发量大于或等于6t/h的锅炉，还应装蒸汽 超压的报警和联锁保护装置。
精选可编辑ppt
29
1982年7月25日，山西神头电厂＃2炉（苏制670t/h）在大 修后启动中，锅炉负荷60t/h，在12－18kg/cm2锅炉升压 期间，差压水位表及差压水位记录表不能投入运行，电接 点水位计二次表因测量筒水脏不正常显示，靠司水手拨水 位调整水位。司水监视云母水位计技术不熟练，未能准确 报告水位，加之给水流量表因小信号切除无指示，调整给 水操作失误，导致锅炉长时间缺水，烧坏249根水冷壁管 ，构成重大损坏事故。
锅炉安全附件及附
1、旋塞式排污阀 旋塞式排污阀主要由阀芯和阀体两部分组成，如下图所示。阀芯上大下小呈圆锥 形，中间有长圆形贯穿孔，是污水通道。当阀心旋转90˚，其长圆孔对准阀体 接管方向时，阀门即打开。阀芯再转90˚、长圆孔触及阀体时，阀门即关闭。 这是一种快开式排污阀，结构简单，维修方便，但受热膨胀后转动困难，适 用于低压锅炉。
ห้องสมุดไป่ตู้
冲洗水位计的步骤为： （1） 开启水位计的放水门，使汽连通管、水连通管、水位计本身同时受到汽与水的冲洗。 （2） 关水位计的水连通门，使汽连通管及水位计本身受蒸汽的冲洗。 （3） 将水位计的水连通门打开，关闭汽连通门，使水连通管受到水的冲洗。 （4） 开汽连通门，关闭放水门，冲洗工作结束，恢复水位计的正常运行。 注意事项 （1）水位计在冲洗过程中，必须注意防止有汽连通阀门、水连通阀门同时关闭的现象，因为这样使汽、 水同时不能进入水位计，水位计迅速冷却，冷空气通过放水门反抽进入水位计，使冷却速度更快，当再开 启水连通阀门或汽连通阀门工质进入时，温差较大，会引起水位计的损坏。 （2）在工作压力下冲洗水位计时，放水阀门应开得很小。这是因为水位计内压力与外界环境压力相差很 大，放水阀门若开得过大，汽水剧烈膨胀，流速很高，有可能冲坏云母片或引起水位计爆破。放水阀门开 得越大，上述现象越明显。另外，冲洗水位计时，要注意人身安全，防止汽水冲出烫伤人。
图4-8 玻璃管式水位计 1-汽旋塞 2-坡璃管 34-放水管 5-手柄 67-水法兰 8-蒸汽法兰
2.玻璃板式水位计
3. 双色水位计
图4-9 1-接汽连管的法兰 23-玻璃板 4-金属框盒 56-放水旋塞 7-接水连管的法兰
图4-11 a）无水空间光路 b 1、3-基础板 2-平板玻璃 4-绿玻璃 5-调节螺 6-壳体 7-反光板 8-光源 9-红玻璃 1011-容体 12-螺栓 13-影屏镜
锅炉检验中安全附件问题及相关阐述
锅炉检验中安全附件问题及相关阐述摘要：锅炉检验中安全附件是较为重要的内容，设备检测部门对锅炉检验进行分析，了解锅炉安全附件的功能作用，分析其存在的安全隐患问题，制定完善的应对方式，可以在根本上保障锅炉的稳定运行。
鉴于此，文章主要对锅炉检验中安全附件以及相关问题进行了简单的阐述，了解了锅炉水位表、安全阀以及压力表等附件在锅炉检验中存在的问题与不足，提出了相应的处理措施，以供参考。
关键词：锅炉检测；安全附件问题；处理措施引言锅炉安全附件主要包括温度计、压力表以及水位表等，各附件分别承担着不同功能，与锅炉使用和性能有着密切关联。
如果安全附件出现问题，便会使锅炉使用受到直接阻碍。
因此合理解决安全附件问题，保障安全附件状态与性能，已经成为了各企业关注的热点。
为妥善解决各项安全附件问题，技术人员首先应对附件问题产生的根本原因展开分析，以为解决方案制定提供可靠数据支持。
1锅炉检验中安全附件问题1.1水位表方面在锅炉中都是通过水位表的显示来反映水位情况的，利用连接的原理构成。
因此，水位表的精准性对整个锅炉能否进行正常使用非常重要[1]。
一般情况下，水位表在进行连接的过程中经常会出现水位没有在同一条水平线上的现象，其主要原因是在购买水位表的时候尺寸没有掌握好，在安装的过程中发现尺寸不符合且未及时进行更换而是对其强行安装，使水位表和锅炉的接连管损坏，最终使水位显示存在偏差。
有些工作人员在使用的过程中没有对水位表相关问题重视，不按规定对水位表进行冲洗，导致安全问题的产生。
主要问题有旋塞失灵或滴漏，放水管缺失，长期的不冲洗造成水位表假水位。
有些用户甚至把水连管、汽连管关闭盲目运行。
1.2安全阀门方面安全阀门问题主要集中在阀门类型选择不当，没有实施全面性监测，封闭性水平较低以及压力不到或超出时，阀门没有自动关闭与开启等，使锅炉使用安全受到了极大的威胁。
1.3压力表方面在锅炉检测时，压力表问题主要体现在三点:第一，三通旋塞安装时，若存在安装不合理以及没有提前进行冲洗的状况，或三通旋塞自身质量存在问题，便会造成压力表出现故障；第二，若没有对极限值进行科学标准，便无法对锅炉内部情况进行清晰反映，会造成运行人员无法了解锅炉极限状态的状况，致使严重安全事故发生；第三，没有及时对压力表进行校验，致使压力表示数不准确，无法对锅炉内部压力数值进行显示。
锅炉三大安全
67 LOREM
10 LOREM
水位计
水位计
水位计是用来测量和显示锅炉内部水位的装置。由于锅炉是密闭的容器，因此水的位置对锅炉的安全运行至关重要。如果水位过 低，会导致缺水事故，如果水位过高，则可能会导致蒸汽带水，影响蒸汽的质量
水位计通常分为玻璃管式水位计和电子水位计两种。玻璃管式水位计一般安装在锅炉的顶部，通过玻璃管显示水位。电子水位计 则是通过传感器测量水位，并将信号传输到控制室进行显示。在使用过程中，需要定期对水位计进行检查和维护，及时发现和处 理问题
水位计
除了上述提到的安全附件外， 锅炉还有其他一些重要的安全 装置，以下是其他安全装置的
介绍
防爆门
防爆门
01.
防爆门是锅炉的一种安全保护装置，它设计在锅炉的烟道上，当锅炉内部发生爆炸时， 防爆门能够有效地阻止爆炸产生的冲击波和火焰从烟道扩散到炉外，从而保护锅炉和周 围设施的安全
0料制成，如不锈钢、合金钢等。它的设计原理是当锅炉内部发生 爆炸时，爆炸产生的压力会推动防爆门向上运动，从而打开烟道，让爆炸产生的气体和火焰从烟道排 出
除了以上三大安全附件外，锅炉还有其他一些重要的安全装置，如防爆门、高低水位报警器、排污阀等。这些装置都对锅炉的安全 运行起到重要的作用
总的来说，对于锅炉这种高风险设备来说，安全附件的选择和配置是非常重要的。只有选择了合适的附件并进行了合理的安装和维 护，才能真正保证锅炉的安全运行。因此，在使用锅炉时，必须严格遵守相关法规和标准，确保安全附件的正常运行和及时维护。 同时，也需要加强人员的培训和管理，提高操作人员的安全意识和应急处理能力，从而最大程度地保障人民生命财产的安全
压力表是用来测量和显示锅炉内部 压力的装置，它能够让操作人员及 时了解锅炉内部压力的变化情况， 从而进行及时的调整和控制。压力 表的精度等级和量程选择会直接影 响锅炉的安全运行 在安装压力表时，需要选择合适的位 置，确保能够准确反映锅炉内部的实 际压力。同时，压力表需要定期进行 校准和维护，以确保其准确性和可靠 性。在使用过程中，还需要对压力表 进行经常性的检查和维护，及时发现 和处理问题
锅炉安全附件
1.1.2检查冷却水压力及温升。（压力0.21.0MPA，水温10-35℃）
1.1.3检查泵进水的压力和温度，进水压力不低 于该温度下饱和蒸气压的1.13倍
锅炉安全附件
安全阀
用以防止锅炉、压力容器等设备或管道因超 压而发生损坏的阀门。
当被保护体内的流体压力达到略高于正常工作压 力的某一规定值（即阀门开启压力）时，安全阀 自动开启，排放部分流体，使压力下降。
当压力下降到略低于正常工作压力的某一值（即 阀门回座压力）时，安全阀自动关闭，停止排放 流体并保持密封。
开满 用蒸气冲洗法：关闭水阀 打开排污阀 用汽体冲洗玻璃管
温度仪：
一、温度仪表的作用
温度是热力系统的重 要状态参数之一。
在锅炉和锅炉房热力系 统中，给水、蒸汽和烟 气等介质的热力状态是 否正常，风机和水泵等 设备轴承的运行情况是 否良好，都依靠对温度 测量的仪表来进行监视。
常用的温度测量仪表有玻璃温度计、压力式温度 计、热电偶温度计、光学温度计和热电阻温度计等 多种。
是指关闭件（阀瓣）沿阀座中心线移动的 阀门。根据阀瓣的这种移动形式，阀座通 口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对 较短，而且具有非常可靠的切断功能，又 由于阀座通口的变化与阀瓣的行程成正比 例关系，非常适合于对流量的调节。
截止阀：这种类 型的阀门非常适 合作为切断或调 节以及节流使用。
止回阀
是能自动阻止流体倒流 的阀门，止回阀的阀瓣 在流体压力作用下开启， 流体从进口侧流向出口 侧。
锅炉安全操作常识(三篇)
锅炉安全操作常识一、高温高压高温高压是指设备或管道中压力大于1.0MPa、温度大于100℃的介质。
1.高温高压设备或管道保温良好，防止裸露部分烫伤。
2.在高温高压环境下工作，应穿防烫服、防烫手套、头盔并佩带必要的劳动保护。
3.处理漏点，应把压力、温度控制在可工作范围（0.1MPa、80℃）之内。
4.开关各种阀门时，身体不要正对阀门，以免蒸汽泄漏伤人。
开疏水阀时，注意脚下疏水管道，防止烫伤。
5.打焦时要防止烫伤，打焦结束时，应将工具收好，放在安全位置，以免绊倒或烫伤他人。
6.听见泄漏声，不能确定准确位置时，应待停炉降压后查找水迹，以判断漏点。
7.不许靠近过热蒸汽泄漏点，用纸张或布条测试后，确定准确位置。
二、有害气体锅炉燃烧过程中溢出部分CO和SO2气体，预防措施如下：1.在有害气体容易聚集区域，现场操作人员要有良好的自我保护意识和身体素质，操作过程精力集中。
当发现身体不适，应立即停止作业，撤离现场。
2.保证锅炉炉顶天窗开启，轴流风机处于运行状态，及时排出有害气体。
3.当一氧化碳浓度仪报警时，禁止任何现场操作，加强通风，待其浓度降至30ppm以下时方可进行现场操作。
4.正确使用防毒口罩和防毒面具。
5.炉顶作业必须保证两人以上，其中一人监护，一人操作。
上下炉顶必须慢上慢下，尽量减少肺活量和劳动强度。
三、炉内作业1.炉内作业必须办理检修工作票，并有专人监护。
2.待炉内温度降至人体可承受（80℃）时，方可作业。
3.检修电源选用安全电压，电动工具采用双重绝缘。
4.锅炉内焊接时，保持通风状态，且不能同时进行电焊和气焊工作。
四、安全阀校验1.安全阀校验应在工长带领下，四人以上共同完成，上炉前，佩戴好防毒面具、安全帽及其它劳动保护。
2.校验前，检查安全阀出口管道完好情况，避免校验过程中，蒸汽冲出伤人。
3.安全阀处于回座位置，压力低于3MPa方可定砣，定砣方向应由远及近，每次调整位移小于50mm。
五、鼓、引风机及给水泵的启动和检修1.启动前操作人员必须到达现场检查设备状态，确定无人员检修作业后，方可启动。
锅炉安全附件
4.常用压力控制器及电接点压力表，能使蒸汽压力超压报警，达到 极限时切断燃烧器；压力控制器根据实际运行压力调节单火或双火燃烧； 对于大型燃烧器，可根据压力大小调节燃料量的大小，始终保持压力稳 定运行。
压力表常见故障
压力表指针抖 动
1）游丝损坏2）中心轴两端弯曲，转 动时轴两端作不同心的转动3）压力 表三通旋塞或存水弯管的通道堵塞 4 ）弹簧弯管自由端与连杆的结合螺栓 ，或连杆与扇形齿轮的结合螺栓活动 受影响，当弯管扩展移动时扇形齿轮 抖动5）小齿轮、扇形齿轮或轴等传 动机构中间有脏物或生锈6）受周围 震动的影响
压力表常见故障
压力表指示 不准
1）温度的影响：没有装设存水弯 管，高温蒸汽和液体直接进入弹 簧管，除受压力外，尚产生温度 伸长，致使弹簧管动作加大，误 差变大2）振动的影响：一种是被 测气体、液体或被测机构的振动 ；另一种是压力表内部机构的振 动。振动的结果使压力表齿轮磨 损变形，游丝紊乱指针松动，轴 承损坏等，以致压力表失去准确 性，甚至损坏3）超负荷的影响： 压力表经常指示范围在刻度盘2/3 以上位置，长期使用后造成弹簧 管弹性不足或产生永久变形，以 致影响准确性4）其他影响：压力 表进入污物和杂质；未作调整和 校验；管理不善或碰撞
4.压力表有下列情况之一时，应停止使用： （1）有限止钉的压力表在无压力时，指针转动后不能回到限止钉处； 没有限止钉的压力表在无压力时，指针离零位的数值超过压力表规定的 允许误差。 （2）表面玻璃破碎或表盘刻度模糊不清。 （3）没有封印，封印损坏或超过校验有效期限。 （4）表内泄漏或指针跳动。 （5）其他影响压力表准确的缺陷。
锅炉安全附件
锅炉安全附件（一）安全阀、安全泄放阀：1.安全阀制造许可、产品型式试验及铭牌等技术要求按照《安全阀安全技术监察规程》（TSG ZF001－2006）。
2.每台锅炉至少应装设两个安全阀（包括过热器安全阀但不包括省煤器安全阀和再热器安全阀）。
符合下列规定之一的，可只装一个安全阀：1）额定蒸发量小于或等于0.5t/h 的锅炉；2）额定蒸发量小于4t/h 且装有可靠的超压联锁保护装置的锅炉。
可分式省煤器出口处、再热器出口处，及直流锅炉的外置式启动分离器上，都必须装设安全阀。
直流蒸汽锅炉过热蒸汽系统中任两级间的连接管道上如装有截止阀时，截止阀前应装设安全阀。
多压力等级燃气轮机余热锅炉，每一压力等级的锅筒和过热蒸汽系统应分别装设至少一个安全阀。
3.蒸汽锅炉的安全阀应当采用全启式弹簧安全阀、杠杆式安全阀或者控制式安全阀（脉冲式、气动式、液动式和电磁式等），选用的安全阀应当符合《安全阀安全技术监察规程》（TSG ZF001 —2006）和有关技术标准的规定。
4.蒸汽锅炉锅筒（壳）上的安全阀和过热器上的安全阀的总排放量必须大于额定蒸发量，对于电站锅炉必须大于锅炉最大连续蒸发量，并且在锅筒（壳）和过热器上所有的安全阀开启后，锅筒（壳）内的蒸汽压力不得超过设计时的计算压力的1.1倍。
再热器安全阀的排放总量应大于锅炉再热器最大设计蒸汽流量。
5.过热器和再热器出口处安全阀的排放量应保证过热器和再热器有足够的冷却。
直流蒸汽锅炉外置式启动分离器的安全阀排放量应大于直流蒸汽锅炉启动时的产汽量。
可分式省煤器安全阀的流道直径由锅炉制造单位确定。
6.对于A级锅炉，安全阀的流道直径应不小于20mm对于B级及以下锅炉，安全阀的流道直径应不小于25mm7.除直流蒸汽锅炉外，锅筒（壳）和过热器的安全阀整定压力应按表1的规定进行调整和校验。
直流蒸汽锅炉过热器出口动力驱动泄压阀整定压力为过热器出口设计时计算压力。
过热器出口弹簧安全阀最高整定压力不得高于 1.17倍过热器出口设计时计算压力。
锅炉检验中安全附件问题及相关阐述
2017年03月锅炉检验中安全附件问题及相关阐述刘扬（赣州市特种设备监督检验中心，江西赣州341000）摘要：工业发展是我国经济发展的重要组成部分，工业的发展离不开锅炉的使用。
锅炉有非常多的优势，推进了工业的生产，但也存在一定的安全问题。
为了防止和减少事故，促进经济发展，需要对锅炉进行定期检验。
锅炉检验是保证锅炉安全运行的重要手段，安全附件是保证锅炉安全运行的必备设施。
因此对锅炉安全附件的检查以及维护非常重要，本文针对锅炉检验中安全附件问题做出了进一步探究，对水位表、压力表、温度计以及安全阀存在的安全问题以及解决措施给出了建议。
关键词：锅炉；检验；安全附件；问题；对策锅炉设计初一般会根据使用参数确定相应安全附件规格型号，在锅炉使用前应正确安装以保证运行中的安全。
而在实际检验工作中总会发现不少关于安全附件不符要求的问题。
因此，在这对这些安全附件的问题进行分析，找出解决措施，以便将安全隐患及时排除，保障锅炉的使用安全。
1锅炉水位表存在的安全问题以及解决措施1.1锅炉水位表存在的问题在锅炉中反应水位情况都是通过水位表进行显示的，利用连接的原理构成。
因此，水位表的精准性对整个锅炉能否进行正常使用非常重要[1]。
一般情况下，水位表在进行接连的过程中经常会出现水位没有在同一条水平线上，形成该种现象的主要原因是在购买水位表的时候尺寸没有掌握好，在安装的过程中发现尺寸不符合并没有及时进行更换而是对其强行安装，使水位表和锅炉的接连管损坏，最终使水位显示存在偏差。
有些工作人员在使用的过程中没有对水位表相关问题重视，不按规定对水位表进行冲洗，导致安全问题的形成。
主要有旋塞失灵或滴漏，放水管缺失，长期的不冲洗造成水位表假水位。
有些用户甚至把水连管，汽连管关闭盲目运行。
1.2解决措施在出现测量不准的问题时可立即更换水位表，或者对水位表进行维修。
工作人员要对水位表进行定期的检修与维护，这就需要企业对检修与维护的规程进行制定，以便有严格的制度对工作人员提出具体的要求。
锅炉的安全附件
锅炉的安全附件1、安全阀安全阀是锅炉上的重要安全附件之一，它对锅炉内部压力极限的控制及对锅炉的安全保护起着重要的作用。
安全阀应按规定配置,合理安装;安全阀应结构完整、灵敏、可靠。
应每年对其检验、定压一次并铅封，每月自动排放试验一次，每周手动排放试验一次，做好记录并签名。
2、压力表压力表用于准确地测量锅炉上所需测量部分压力的大小。
(1)锅炉必须装有与锅筒(锅壳)蒸汽空间直接相连接的压力表。
(2)根据工作压力选用压力表的量程范围，一般应在工作压力的L5~3倍。
(3)表盘直径不应小于IOomnb表的刻盘上应划有最高工作压力红线标志。
(4)压力表装置齐全(压力表、存水弯管、三通旋塞)。
应每半年对其校验一次，并铅封完好。
3、水位计水位计用于显示锅炉内水位的高低。
水位计应安装合理便于观察，且灵敏可靠。
每台锅炉至少应装两只独立的水位计，额定蒸发量小于0.2t∕h的锅炉可只装一只。
水位计应设置放水管并接至安全地点。
玻璃管式水位计应有防护装置。
4、温度测量装置温度是锅炉热力系统的重要参数之一，为了掌握锅炉的运行状况，做好锅炉的安全、经济运行，在锅炉热力系统中，锅炉的给水、蒸汽、烟气等介质均需依靠温度测量装置进行测量监视。
5、保护装置(1)超温报警和连锁保护装置。
超温报警装置安装在热水锅炉的出口处，当锅炉的水温超过规定的水温时，自动报警，提醒司炉人员采取措施减弱燃烧。
超温报警和连锁保护装置连锁后，还能在超温报警的同时，自动切断燃料的供应和停止鼓、引风，以防止热水锅炉发生超温而导致锅炉损坏或爆炸。
(2)高低水位警报和低水位连锁保护装置。
当锅炉内的水位高于最高安全水位或低于最低安全水位时，水位警报器就会自动发出警报，提醒司炉人员采取措施防止事故发生。
(3)锅炉熄火保护装置。
当锅炉炉膛熄火时，锅炉熄火保护装置作用，切断燃料供应，并发出相应信号。
6、排污阀或放水装置排污阀或放水装置的作用是排放锅水蒸发而残留下的水垢、泥渣及其他有害物质,使锅水的水质控制在允许的范围内，使受热面保持清洁，以确保锅炉的安全、经济运行。
锅炉附件及仪表
静重式安全阀是利用加在套盘上的环状铁块的重量 将阀芯压紧在阀座上，使锅炉蒸汽压力保持在允许 范围之内。当阀芯底部的蒸汽托力大于环状铁块的 总重量时，阀芯被顶起离开阀座，蒸汽向外排泄。 当作用于阀芯底部的蒸汽托力小于环状铁块的总重 量时，阀芯下压与阀座重新紧密结合，蒸汽停止排 泄。为了防止因阀芯提升过快使环状铁块飞脱，必 须装设防飞螺丝。 静重式安全阀的整定压力是通过增减环状铁块的数 量(改变总重量)来调节的。增加环状铁块数量，总 重量增加，整定压力被调高；反之，减少环状铁块 的数量，总重量减少，整定压力被调低。 静重式安全阀由于体积庞大，过于笨重，适应压力 范围很低，现已很少有厂家生产，目前主要用于 p<0．1 MPa的E2级生活锅炉。
（2）最大工作压力 最大工作压力是指安全阀在某一工作温度下允许承受 的最大压力，同一公称压力的安全阀在工作温度超过 其材质相对应的额定介质温度后(如碳钢制造的安全 阀工作温度在200℃以上)，因为材料强度随温度升高 而降低，故这时安全阀的最大工作压力≤公称压力。 即安全阀的公称压力并不等于最大允许工作压力，还 需考虑温度因素。
2、弹簧式安全阀
弹簧式安全阀是燃油(气)锅炉上使用最广泛的安全阀。 主要由阀体、阀座、阀芯、阀杆、弹簧和调整螺杆等 组成。
1—调整螺杆 2—阀杆 3—弹簧 4—阀盖 5—导向套 6—反冲盘 7—阀体 8—阀瓣 9—调节圈 10—阀座
弹簧式安全阀是利用安全阀中的弹簧被压缩后产生 的弹力将阀芯压紧在阀座上，使锅炉蒸汽压力保持 在允许范围之内。当作用于阀芯底部的蒸汽托力大 于弹簧作用在阀芯上部的弹力时，弹簧就被压缩， 使阀芯被顶起离开阀座，蒸汽通过阀芯与阀座之间 的间隙向外排泄；当作用于阀芯底部的蒸汽托力小 于弹簧作用在阀芯上部的弹力时，弹簧就伸长，使 阀芯与阀座重新紧密结合，蒸汽停止排泄。 弹簧式安全阀的整定压力是通过拧紧或放松调整螺 杆来调节的。拧紧调整螺杆，弹簧被压缩，弹力增 加，作用于阀芯上的压力也就增大，安全阀整定压 力被调高；反之，放松调整螺杆，弹簧被放松，弹 力减小，作用于阀芯上的压力也就减小，安全阀整 定压力被调低。
锅炉与压力容器安全知识
锅炉的主要安全附件O1安全阀安全阀属于泄压装置，能够自动将锅炉工作压力控制在允许范围之内。
当炉内超压时，安全阀自动开启，自动泄压，同时发出警报；当炉内压力降到允许范围时，安全阀自动关闭。
安全阀使用注意事项：・保持安全阀清洁，防止被油垢等堵塞排放管；・发现安全阀有渗漏现象，应立即报修；・在用锅炉的安全阀至少每年校验一次，经校正调整的安全阀，应进行铅封；・经常检查铅封是否完好；・每月至少进行一次自动排汽或手提排气试验，来检验安全阀是否良好。
02压力表压力表可以显示锅炉内介质压力的高低。
可以根据压力表所指示的压力，调节燃烧，将压力控制在允许范围之内，保证锅炉的安全运行。
压力表使用注意事项：・压力表应保持清洁，表盘刻度不清应停止使用；・应定期吹洗压力表连接管，以免堵塞；・要经常检查压力表连接管上的旋塞是否出于开启状态；・操作工要知道所用压力表的校验周期，超过校验期限的压力表应停止使用，运行中如果发现压力表指示不正常，应立即报告。
03水位计水位计的作用是显示锅炉内水位的高低，避免在锅炉运行中发生缺水或满水事故。
水位计使用注意事项：・水位计应保持明亮、清晰、清洁、不漏水和不漏汽。
・冲洗水位计时，脸部不要正对水位表，以免玻璃管忽冷忽热破碎伤人。
锅炉的安全操作注意事项1防止超压防止负荷骤然降低，导致汽压上升；防止安全阀失灵，定期排查，及时修复。
定期校核压力表，发现不准确或动作不正常时，及时调换。
2防止过热防止缺水。
操作工每班都要冲洗水位表，检查水位是否正常，防止旋塞及连通管堵塞，定期维护检查水位警报器或超温警报设备。
一旦发生严重缺水，绝对禁止向锅炉内进水。
定期清除水垢，防止积垢。
3防止腐蚀停炉时要注意防腐保养，防止金属腐蚀减薄。
防止腐蚀的办法一是使锅内无水分，二是使水中无氧气，或者氧气无法与金属发生化学反应。
对于长期停用的锅炉，可以采取将炉内烘干之后放干燥剂并密封的办法，保持炉内表面长期干燥状态，防止腐蚀。
4防止裂纹和起槽避免锅炉骤冷骤热，加强对应力集中部位的检查，如封头扳边，一旦出现裂纹和起槽应及时处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT文档演模板
③锅炉负荷突然增 加太快；
④运行人员疏忽大 意，对水位监视不 够，调整不及时或 操作不当
锅炉满水的处理
①中控与现场核对水位，必要时应立即 冲洗水位计； ②若因给水自动调整失灵而影响水位升 高时，应手动关小给水阀，减小给水量； ③如果水位继续升高，应开启事故放水 阀或排污阀； ④若水位超过最高报警时应立即停炉， 关闭主汽门； ⑤停止向锅炉上水，开启省煤器与汽包 联箱排污阀； ⑥由于锅炉负荷骤增而造成水位升高时 应暂缓增加负荷； ⑦因给水压力异常而引起汽包水位升高 时，应立即启动备用泵，停止原始泵进 行处理
锅炉满水的现象 锅炉满水的原因
①汽包水位高于 正常水位；
②汽包水位报警 值出现高报；
③过热蒸汽温度 下降；
④蒸汽含盐量增 大；
⑤锅炉给水流量 不正常大于蒸汽 流量；
⑥当锅炉严重满 水时蒸汽管道发 生水冲击
①锅炉给水阀自动 失灵，给水自动调 整装置；
②水位变送器、蒸 汽量或给水量表指 示不正确，使运行 人员误判断而操作 错误；
锅炉热效率是反映锅炉是否符合节约能源的标准，是锅炉 经济运行的重要指标。
PPT文档演模板
锅炉及安全附件基础知识
四 锅炉的分类
按用途分类 按压力参数分类
按介质形态分类
发电锅炉 工业锅炉 生活锅炉 低压锅炉 中压锅炉 次高压锅炉 高压锅炉 超高压锅炉 亚临界压力锅炉 超临界压力锅炉 蒸汽锅炉 热水锅炉 汽水两用锅炉
锅炉及安全附件基础知识
第三部分 安全装置基础知识
•安全装置的定义：通过自身的结构功能限制或防止机器的某种 危险，或限制运动速度，压力等危险因素的装置。
•安全装置的分类： •压力触发类：安全阀、溢流阀、减压阀、爆破片、压力表 •温度触发类：易熔塞、热像仪、温度计 •体积触发类：液位计 •手控类：放空阀、排污导淋 •计量类：压力表、温度计、液位计 •报警连锁，自动疏水
锅 炉---化学能转化为热能 汽轮机---热能转化为机械能 发电机---机械能转化为电能
PPT文档演模板
锅炉及安全附件基础知识
二定义
工质：能够实现热能和机械能相互转化的媒介物 压力：垂直作用在物体表面的力 温度：表示物体冷热程度的物理量 饱合温度：当温度升高到一定数值时，水开始沸腾，水 开始沸腾时的温度叫饱合温度。 过热温度：过热蒸汽所达到的温度叫过热温度。 锅炉的产品----过热蒸汽：在同一压力下，温度高于饱 和温度的蒸汽叫过热蒸汽。
PPT文档演模板
锅炉及安全附件基础知识
六 锅炉安全阀整定压力
整定蒸汽压/MPa P≦0.8
0.8＜P≦5.9
P＞5.9
安全阀的整定压力
工作压力+0.03MPa 工作压力+0.05MPa
1.04倍工作压力 1.06倍工作压力 1.06倍工作压力
1.08倍工作压力
•注：锅炉上必须有1个安全阀，按表中较低的整定压力调整。对有过热器的 锅炉，按较低压力进行调整的安全阀，必须为过热器上的安全阀，以保证过 热器上的安全阀先开启。
PPT文档演模板
锅炉及安全附件基础知识
锅炉三大安全附件
•安全阀
压力表
液位计
PPT文档演模板
锅炉及安全附件基础知识
• 一 安全阀动作原理 • 安全阀是一种自动阀门，它能够在被保护设备
内介质压 力超过预设的安全压力值时自动开启， 排出一定量的流体，而后在设备内介质压力降至 或略低于安全阀压力值时，又自动关闭，从而起 到保护设备的作用。
在给水泵压头作用下，工质按顺序一次通过加热、蒸发和过 热各个受热面而生产出规定参数蒸汽的锅炉。
在锅筒外部设水管受热面，高温烟气在管外流动放热，水在 管内吸热
燃料燃烧后产生的烟气在火筒或烟管中流过，对火筒或烟管 外水、汽或汽水混合物加热的锅炉。火管锅炉又称锅壳式锅 炉
按燃料类别分类 燃煤锅炉
燃油锅炉
燃气锅炉
热蒸汽温度升高； 误；
水量；
③锅炉负荷骤减；
③若汽包严重缺水，水位处
④给水压力突然下降； 于低低报以下时，应立即停
⑤锅炉管道阀门泄漏或排 炉，关闭主汽门，缓慢向锅
污量过大；
炉内加水；
⑥运行人员疏忽大意，对 ④若因给水压力下降引起，
水位监视不够，调整不及 应立即启动备用泵，提高给
时或操作不当
水压力。
PPT文档演模板
排污量过大，造成水循环破坏 ⑤锅炉入口风温降至100℃以
⑤升温升压时受热面联箱或受热 下时锅炉放水进行处理
面受热为均，出现过高热应力， ⑥锅炉故障处理完毕后，必
造成焊口出现裂纹
须经水压试验合格后方可投
⑥锅炉高速含尘废气与受热面冲 入运行
刷磨损严重，致使受热面管壁变
薄
PPT文档演模板
锅炉及安全附件基础知识
阀体上带有散热元件，用以降低阀体和阀 高温场合 杆的温度
可供人工开启阀门
蒸汽、易粘合介质
内装式
阀体阀座伸入容器内，可降低外伸高度， 液化气体运输车 以免运输途中被撞坏
PPT文档演模板
锅炉及安全附件基础知识
四 型号及材质
PPT文档演模板
锅炉及安全附件基础知识
PPT文档演模板
锅炉及安全附件基础知识
•注意；公称压力小于等于1.6MPa的灰铸铁阀门阀体材料代号可以省略 公称压力大于于等于2.5MPa的碳素钢阀门阀体材料代号可以省略
P＜3.8MPa 3.8MPa≤P＜5.3MPa 5.3MPa≤P＜9.8MPa 9.8MPa≤P＜13.7MPa 13.7MPa≤P＜16.7MPa 16.7MPa≤P＜22.1MPa P≥22.1MPa 生产规定参数和品质的蒸汽的锅炉 把水加热到额定温度的一种热能设备
指同时可以生产低压蒸汽和高温热水的锅 炉
封闭式 按介质排 放方式
不封闭式
阀帽（弹簧罩）封闭，介质全部从泄放口 排出
阀帽（弹簧罩）不封闭，介质小部分从阀 帽的孔道排出，大部分从泄放口排出
不允许直接向大气排 放介质
水、蒸汽、空气、氮 气
背压平衡式
开启压力由弹簧控制，用活塞或波纹管低 消背压变化对动作性能影响
背压不固定，背压变 化量大
有附加功 带散热器 能的元件 或机构 带扳手
类型机构及特点适 用范围
应用最普遍
目前趋于淘汰，高 温场合及锅炉上有 少量用
各种气体，液体， 蒸汽
按作
用原 理
非直 先导 接载 式 荷式
带补 充载 荷式
由主罚和导法组成，主阀阀瓣的关闭载荷由 介质压力提供，主阀的开启压力由导阀控制 ，优点是密封性好，动作压力基本不受背压 影响
在进口压力达到开启压力前始终保持有一定 增强密封的附加力。该压力下在阀门达到开 启压力后能可靠的卸除
PPT文档演模板
锅炉及安全附件基础知识
省煤器
• 锅炉尾部烟道中将锅 炉给水加热成汽包压 力下的饱和水的受热 面。
PPT文档演模板
锅炉及安全附件基础知识
空气预热器
• 利用锅炉尾部烟气的 热量加热燃料燃烧所 需空气以提高锅炉效 率的热交换设备
PPT文档演模板
锅炉及安全附件基础知识
第二部分 常见的锅炉故障及措施
密封要求高，排量 ，口径较大，背压 大于动作压力的 30﹪以上
PPT文档演模板
锅炉及安全附件基础知识
按开启高 度
微启式 全启式
阀瓣开启度较小。最大升高为喉颈的
液体介质，排量小
1∕20~1∕40。阀瓣位置随人口压力的升高而
成比例升高
阀瓣开启度较大。最大升高为喉颈的1∕4 气体介质，排量大 。阀瓣开启迅速，其升高与人口压力升高 不成比例
排污，致使管内结垢腐蚀
给水
②制造、检修或安装时管子或管 ③如损坏严重时致使锅炉汽
口被杂物堵塞，致使水循环不良 压迅速降低，给水消耗太多，
引起管壁过热，产生鼓包或裂纹 经增加给水仍不能保持汽包
③管子安装不当，制造有缺陷， 水位时应停止给水
材质不合格，焊接质量不良
④处理故障时须密切注意运
④锅炉负荷过低，热负荷偏斜或 行锅炉的给水情况
锅炉及安全附件基础知识
水冷壁
• 敷设在锅炉炉膛四周 ，由多根并联管组成 的水冷包壳。分为光 管水冷壁和膜式水冷 壁。
PPT文档演模板
锅炉及安全附件基础知识
对流管
对流管是锅炉的对流 受热面。作用是吸 收高温烟气的热量 ，增加锅炉受热面 。
PPT文档演模板
锅炉及安全附件基础知识
过热器
• 将饱和温度或高于饱 和温度的蒸汽加热到 规定过热温度的受热 面。作用是把饱和蒸 汽加热到具有一定温 度的过热蒸汽提高电 站效率
锅炉受热面损坏的现象 锅炉受热面损坏的原因
受热面损坏的处理方法
①汽包水位下降较快 ②纯水消耗量明显增大
③蒸汽压力和给水压力 下降 ④给水量不正常大于蒸 汽流量 ⑤排烟温度升高 ⑥轻微泄漏时，有蒸汽 喷出的响声，爆破时有 显著的响声
①锅炉质量不良，水处理方式不 ①立即停炉，关闭主汽门
正确，化学监督不严，未按规定 ②提高给水压力，增加锅炉
按燃烧方式分类 层燃锅炉
燃料在炉排上燃烧的锅炉
室燃锅炉
指燃料以粉状、雾状或气态随同空气喷入炉膛 进行悬浮燃烧的锅炉。
循环流化床锅 炉
PPT文档演模板
锅炉及安全附件基础知识
五 锅炉结构
PPT文档演模板
锅炉及安全附件基础知识
PPT文档演模板
锅炉及安全附件基础知识
