《锅炉安全培训》PPT课件
合集下载
(2024年)锅炉操作培训PPT课件
03
锅炉维护与保养知识
2024/3/26
12
定期检查与保养项目
01
02
03
04
锅炉本体检查
包括锅筒、炉胆、封头、管板 等受压部件有无变形、裂纹、
渗漏等缺陷。
安全附件检查
压力表、水位表、安全阀等安 全附件是否齐全、灵敏、可靠
。
燃烧设备检查
检查燃烧器、点火装置、油泵 、油嘴等燃烧设备是否完好，
有无磨损、堵塞等现象。
6
02
锅炉操作规范与流程
2024/3/26
7
点火前准备工作
01
02
03
04
检查锅炉本体及辅助设备是否 完好，确认无缺陷和泄漏。
检查燃料、水、电等供应系统 是否正常，确保供应充足。
清理锅炉内部及烟道，确保通 风顺畅。
检查安全附件和保护装置是否 灵敏可靠。
2024/3/26
8
点火与升压过程
按照点火程序进行点 火，注意观察火焰颜 色和燃烧情况。
阀门与管道检查
检查各阀门是否严密，管道有 无泄漏、变形等现象。
2024/3/26
13
常见故障识别与处理
水位异常
识别水位过高或过低现象，及时 采取相应措施，如调整给水量或
放水至正常水位。
2024/3/26
压力异常
发现压力过高或过低时，应立即停 炉并检查安全阀、压力表等是否正 常，排除故障后方可重新启动。
在升压过程中，密切 监视压力表、水位计 等仪表的变化，及时 调整。
2024/3/26
缓慢开启主汽阀，使 锅炉缓慢升压，避免 急剧升压造成损坏。
9
运行调整与监控
根据负荷变化及时调整燃烧和给 水量，保持汽压、水位稳定。
《锅炉培训教材》课件
第二部分：锅炉操作技能
1
锅炉装置及启停技巧
学习锅炉的各种装置，掌握正确的启停
热力控制知识
2
技巧以确保安全和高效的操作。
了解关键的热力控制概念，学习调节锅
炉温度和压力的技巧。
3
水处理知识
Байду номын сангаас
学习水质处理方法，保证锅炉系统的可
锅炉安全管理
4
靠和高效运行。
掌握锅炉安全管理要点，了解相关法规 和常见的安全隐患及应对办法。
通过实际案例介绍常见的锅炉问题，并分享 成功解决这些问题的方法。
总结
锅炉培训内容回顾
总结和回顾我们所学习的锅炉 培训知识点，强化理解和记忆。
知识点总结
概括锅炉培训的核心知识点， 并提供进一步深入学习的方向。
答疑解惑
解答学员的问题，澄清疑惑， 确保锅炉培训的质量和效果。
第四部分：锅炉技术应用实例
1 锅炉现场实际操作示例
通过实际案例分析，了解锅炉在现场操作中 的应用技巧和注意事项。
2 锅炉故障案例分析
深入分析常见的锅炉故障案例，并探讨解决 方法和预防措施。
3 锅炉运行问题解决方法
4 常见锅炉问题实际解决案例
分享解决锅炉运行中常见问题的方法和技巧， 确保锅炉安全稳定运行。
《锅炉培训教材》PPT课件
这份PPT课件提供了全面的锅炉培训知识，从锅炉的基础知识到操作技能再到 维护工作，以及锅炉技术应用实例。让我们开始展开这次精彩的旅程吧！
第一部分：锅炉基础知识
锅炉概述
深入了解锅炉的基本原理、结构和分类，为后续 学习打下坚实基础。
锅炉的常见问题及处理
总结常见问题，并分享处理方法和技巧，助您获 得对应急情况的自信和解决能力。
《锅炉安全培训》课件
使用电力作为能源，安全、环保、易于安装。
燃气热水锅炉
使用燃气作为燃料，清洁、高效，广泛应用于 供暖和热水供应。
生物质热水锅炉
使用生物质资源作为燃料，可持续发展，对环 境影响小。
锅炉安全介绍
1 安全意识的重要性
了解锅炉的潜在危险，保 持高度的安全警觉。
2 安全设备与装置
介绍常见的锅炉安全设备 及其功能，如安全阀、炉 排、限位器等。
《锅炉安全培训》PPT课 件
欢迎来到《锅炉安全培训》PPT课件！在本次课程中，我们将深入探讨热水锅 炉的分类、锅炉安全介绍、锅炉事故案例、锅炉安全管理制度、锅炉运行中 的安全措施、常见问题解答，并进行最后的总结和回顾。
热水锅炉的分类
燃油热水锅炉
使用燃油作为燃料，适用于各种工业和商业环 境。
电热水锅炉
3 操作规程和安全操作
讲解锅炉的操作规程和安 全操作要点，确保锅炉的 安全运行。
锅炉事故案例
锅炉爆炸
介绍一起锅炉爆炸事故，分析事 故原因和教训。
锅炉泄露
讲述一例锅炉泄露事故，探讨造 成泄露的因素和解决办法。
锅炉腐蚀
详细说明锅炉腐蚀的原因、类型 和预防措施。
锅炉安全管理制行、检修和维护流程。
2
培训与考核
加强员工培训和考核，提高操作人员的安全意识和技能。
3
定期巡检和维修
定期巡检锅炉，发现问题及时维修，确保设备运行安全。
锅炉运行过程中的安全措施
排除隐患
• 定期清理锅炉内积灰， 防止积灰引发火灾。
• 检查和更换老化的管道 和阀门，防止泄漏和故 障。
保持稳定
• 监测锅炉水位和压力， 确保运行稳定。
清洁灰渣、检查水位和压力、润滑设备等。
燃气热水锅炉
使用燃气作为燃料，清洁、高效，广泛应用于 供暖和热水供应。
生物质热水锅炉
使用生物质资源作为燃料，可持续发展，对环 境影响小。
锅炉安全介绍
1 安全意识的重要性
了解锅炉的潜在危险，保 持高度的安全警觉。
2 安全设备与装置
介绍常见的锅炉安全设备 及其功能，如安全阀、炉 排、限位器等。
《锅炉安全培训》PPT课 件
欢迎来到《锅炉安全培训》PPT课件！在本次课程中，我们将深入探讨热水锅 炉的分类、锅炉安全介绍、锅炉事故案例、锅炉安全管理制度、锅炉运行中 的安全措施、常见问题解答，并进行最后的总结和回顾。
热水锅炉的分类
燃油热水锅炉
使用燃油作为燃料，适用于各种工业和商业环 境。
电热水锅炉
3 操作规程和安全操作
讲解锅炉的操作规程和安 全操作要点，确保锅炉的 安全运行。
锅炉事故案例
锅炉爆炸
介绍一起锅炉爆炸事故，分析事 故原因和教训。
锅炉泄露
讲述一例锅炉泄露事故，探讨造 成泄露的因素和解决办法。
锅炉腐蚀
详细说明锅炉腐蚀的原因、类型 和预防措施。
锅炉安全管理制行、检修和维护流程。
2
培训与考核
加强员工培训和考核，提高操作人员的安全意识和技能。
3
定期巡检和维修
定期巡检锅炉，发现问题及时维修，确保设备运行安全。
锅炉运行过程中的安全措施
排除隐患
• 定期清理锅炉内积灰， 防止积灰引发火灾。
• 检查和更换老化的管道 和阀门，防止泄漏和故 障。
保持稳定
• 监测锅炉水位和压力， 确保运行稳定。
清洁灰渣、检查水位和压力、润滑设备等。

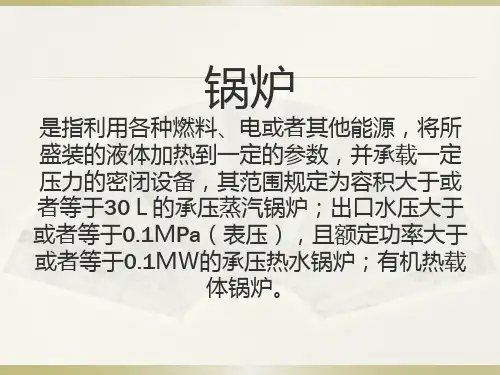

精品课件-锅炉安全培训
锅炉
是指利用各种燃料、电或者其他能源，将所 盛装的液体加热到一定的参数，并承载一定 压力的密闭设备，其范围规定为容积大于或 者等于30Ｌ的承压蒸汽锅炉；出口水压大于 或者等于0.1ＭPa（表压），且额定功率大于 或者等于0.1ＭＷ的承压热水锅炉；有机热载
体锅炉。
锅炉使用和安全
1 锅炉基本知识 1.1锅炉的概念 是指利用各种燃料、电或者其他能源，将所盛装
按工作介质不同可分为：以水为介质的蒸汽锅炉、 热水锅炉，以导热油为介质的有机热载体锅炉；
按结构形式可分为：立式锅炉、卧式锅炉；锅壳 锅炉、水管锅炉、组合锅炉，快装、组装和散装 锅炉等。
按制造许可级别分为A、B、C、D四级（《锅炉压力容器 制造监督管理办法》总局22号令）：
A级锅炉 ――参数不限 B级锅炉――额定蒸汽压力P≤2.5MPa的蒸汽锅炉；额定
1.5 锅炉的主要安全附件
安全阀 防止锅炉超压运行，压力超过就自动开启， 压力正常后，安全阀自动关闭。安全阀每年检验 一次，司炉工一般应每月进行手动试验。
压力表 显示压力就是锅炉的工作状态，提示操作 人员采取措施。压力表应每半年校验一次。
水位计（水位表） 监视锅炉的水位。锅炉缺满水 易引发事故。
快装链条锅炉
水管锅炉外形
水管锅炉结构
流化床锅炉
立式燃油（气）锅炉 卧式燃油（气）锅炉
低压热水锅炉
高压热水锅炉
立式横水管锅炉 立式汽水二用锅炉
（二）压力容器
定义：是指盛装气体或者液体，承载一定压力的
密闭设备。其范围规定为最高工作压力大于或者 等于０．１ＭＰａ（表压），且压力与容积的乘 积大于或者等于２．５ＭＰａ.Ｌ的气体、液化气 体和最高工作温度高于或者等于标准沸点的液体 的固定式容器和移动式容器；盛装公称工作压力 大于或者等于０．２ＭＰａ（表压），且压力与 容积的乘积大于或者等于１．０ＭＰａ.Ｌ的气体、 液化气体和标准沸点等于或者低于６０℃液体的 气瓶；氧舱等。
是指利用各种燃料、电或者其他能源，将所 盛装的液体加热到一定的参数，并承载一定 压力的密闭设备，其范围规定为容积大于或 者等于30Ｌ的承压蒸汽锅炉；出口水压大于 或者等于0.1ＭPa（表压），且额定功率大于 或者等于0.1ＭＷ的承压热水锅炉；有机热载
体锅炉。
锅炉使用和安全
1 锅炉基本知识 1.1锅炉的概念 是指利用各种燃料、电或者其他能源，将所盛装
按工作介质不同可分为：以水为介质的蒸汽锅炉、 热水锅炉，以导热油为介质的有机热载体锅炉；
按结构形式可分为：立式锅炉、卧式锅炉；锅壳 锅炉、水管锅炉、组合锅炉，快装、组装和散装 锅炉等。
按制造许可级别分为A、B、C、D四级（《锅炉压力容器 制造监督管理办法》总局22号令）：
A级锅炉 ――参数不限 B级锅炉――额定蒸汽压力P≤2.5MPa的蒸汽锅炉；额定
1.5 锅炉的主要安全附件
安全阀 防止锅炉超压运行，压力超过就自动开启， 压力正常后，安全阀自动关闭。安全阀每年检验 一次，司炉工一般应每月进行手动试验。
压力表 显示压力就是锅炉的工作状态，提示操作 人员采取措施。压力表应每半年校验一次。
水位计（水位表） 监视锅炉的水位。锅炉缺满水 易引发事故。
快装链条锅炉
水管锅炉外形
水管锅炉结构
流化床锅炉
立式燃油（气）锅炉 卧式燃油（气）锅炉
低压热水锅炉
高压热水锅炉
立式横水管锅炉 立式汽水二用锅炉
（二）压力容器
定义：是指盛装气体或者液体，承载一定压力的
密闭设备。其范围规定为最高工作压力大于或者 等于０．１ＭＰａ（表压），且压力与容积的乘 积大于或者等于２．５ＭＰａ.Ｌ的气体、液化气 体和最高工作温度高于或者等于标准沸点的液体 的固定式容器和移动式容器；盛装公称工作压力 大于或者等于０．２ＭＰａ（表压），且压力与 容积的乘积大于或者等于１．０ＭＰａ.Ｌ的气体、 液化气体和标准沸点等于或者低于６０℃液体的 气瓶；氧舱等。
锅炉安全培训课件
案例三
维修背景
某单位锅炉设备需要进行维修，涉及 到高温高压等危险因素。
02
危险源识别
锅炉内部高温高压状态、易燃易爆物 质、电器设备等。
01
经验教训
加强维修前的风险评估和预防措施制 定，提高员工安全意识和操作技能。
05
03
控制措施
制定完善的维修方案和安全操作规程 ，使用防护用品和专用工具，加强现 场监管和应急处理能力。
锅炉安全培训的效果评估与改进措施
对参加培训的人员进行考核，评 估培训效果，对于不合格的人员
进行补考或重新培训。
根据考核结果和实际运行情况， 对锅炉安全管理制度和操作规程 进行修订和完善，提高管理水平
和操作安全性。
对锅炉安全培训课件进行不断更 新和完善，增加实际案例和操作 演示等内容，提高培训效果和质
注意锅炉各部件的运行状态，如是否有异常声音 、泄漏等；
锅炉的运行监控与调整
• 记录运行数据，如能耗、运行时间等。
锅炉的运行监控与调整
调整
01
02
根据实际情况调整燃料 供应，以控制锅炉温度 和压力；
03
04
根据需要调整锅炉压力 、温度等参数；
根据水位情况调整水泵 运行，保持水位正常。
锅炉的日常维护与保养
01
维护
02
定期清理锅炉内部和外部的灰尘、污垢等；
检查锅炉各部件是否有磨损、泄漏等；
03
锅炉的日常维护与保养
• 对水泵、风机等辅助设备进行检查和维护。
锅炉的日常维护与保养 01
保养
02
对锅炉进行定期的内部清洗和外 部防腐处理；
对锅炉进行压力测试和泄漏检测 ；
03
对辅助设备进行保养和维护，如 更换磨损部件、清洗风机等。
锅炉安全培训
力
评估标准
01
理论知识考核：包括锅炉安全操作规程、安全技术规范等
02
实际操作考核：包括锅炉点火、运行、停炉等操作技能
03
安全知识考核：包括锅炉安全知识、事故预防与处理等
04
综合能力考核：包括沟通协调、应急处理、团队协作等能力
持续改进
1
定期评估：对培 训效果进行定期 评估，发现问题 及时改进
2
3
反馈机制：建立 有效的反馈机制， 收集学员意见和 建议，持续改进 培训内容和方法
培训效果跟踪： 对学员在实际工 作中的表现进行 跟踪，评估培训 效果，持续改进 培训内容和方法
4
创新培训方式： 不断探索新的培 训方式和方法， 提高培训效果， 持续改进培训内 容和方法
理安全隐患
2
锅炉基础知识
锅炉的定义和分类 锅炉的工作原理和结构 锅炉的安全操作规程 锅炉的维护和保养方法 锅炉的安全隐患和预防措施 锅炉事故的应急处理和救援方法
安全操作规程
01
操作前检查：检查锅炉设备、 02
操作中注意事项：严格按照
仪表、安全装置是否正常
操作规程进行操作，注意压
力、温度、水位等参数
总结案例 分析与讨 论的收获 和启示
01
02
03
04
4
考核方式
笔试：考察员工 对锅炉安全知识的掌握程度实际操作：评估 员工在实际操作 中的安全技能和
应对能力
案例分析：通过 分析实际案例， 评估员工对锅炉 安全知识的理解
和应用能力
模拟演练：通过 模拟实际场景， 评估员工在紧急 情况下的应对能 力和团队协作能
演讲人
01
02
03
04
1
评估标准
01
理论知识考核：包括锅炉安全操作规程、安全技术规范等
02
实际操作考核：包括锅炉点火、运行、停炉等操作技能
03
安全知识考核：包括锅炉安全知识、事故预防与处理等
04
综合能力考核：包括沟通协调、应急处理、团队协作等能力
持续改进
1
定期评估：对培 训效果进行定期 评估，发现问题 及时改进
2
3
反馈机制：建立 有效的反馈机制， 收集学员意见和 建议，持续改进 培训内容和方法
培训效果跟踪： 对学员在实际工 作中的表现进行 跟踪，评估培训 效果，持续改进 培训内容和方法
4
创新培训方式： 不断探索新的培 训方式和方法， 提高培训效果， 持续改进培训内 容和方法
理安全隐患
2
锅炉基础知识
锅炉的定义和分类 锅炉的工作原理和结构 锅炉的安全操作规程 锅炉的维护和保养方法 锅炉的安全隐患和预防措施 锅炉事故的应急处理和救援方法
安全操作规程
01
操作前检查：检查锅炉设备、 02
操作中注意事项：严格按照
仪表、安全装置是否正常
操作规程进行操作，注意压
力、温度、水位等参数
总结案例 分析与讨 论的收获 和启示
01
02
03
04
4
考核方式
笔试：考察员工 对锅炉安全知识的掌握程度实际操作：评估 员工在实际操作 中的安全技能和
应对能力
案例分析：通过 分析实际案例， 评估员工对锅炉 安全知识的理解
和应用能力
模拟演练：通过 模拟实际场景， 评估员工在紧急 情况下的应对能 力和团队协作能
演讲人
01
02
03
04
1
燃气锅炉安全技术培训(共31张PPT)
燃气锅炉安全技术
燃气锅炉的型号详解：
概
我国工业燃气锅炉产品的型号的编制方法是依据 JB1626标准规定进行的。 号由三部分组成。各部分之间用短线隔开。表示方法如下： 第一部分分三段，分别表示锅炉型号(用汉语拼音字母代号)、燃烧方式(用汉 音字母代号)和蒸发量(用阿拉伯数字表示，单位为t/h；热水锅炉为供热量，单 MW；余热锅炉以受热面表示，单位为m2)。 第二部分表示工质参数，对工业蒸汽锅炉，分额定蒸汽压力和额定蒸汽温 段，中间以斜线相隔，常用单位分别为MPa和℃、蒸汽温度为饱和温度时，型 二部分无斜线和第二段。对热水锅炉，第二部分由三段组成，分别为额定压力 水温度和进水温度，段与段之间用斜线隔开。 第三部分表示燃料种类及设计次序，共两段:第一段表示燃料种类 (用汉语拼 母代号，见表），第二段表示设计次序 (用阿拉伯数字表示)，原型设计无第二 如： （1）SHS10-1.25/250-W2，表示双锅筒横置式室燃锅炉，蒸发量10t/h，压 1.25MPa，过热蒸汽温度250℃，燃用无烟煤，第二次设计。 （2）WNS0.7-1.0/95/70-Q，表示卧式内燃室燃气锅炉，额定热功率0.7MW
厂内机动
燃气锅炉安全技术
概
燃气锅炉的定义： 燃气锅炉是用天然气、液化气、城市煤气等气体燃料作燃料，在炉内燃烧放出 量，加热锅内的水，并使其汽化成蒸汽的热能转换设备。 燃气锅炉的结构： 锅炉主要由锅壳和炉胆两大主体和保证其安全经济连续运行的附件，仪表附属 自控和保护系统等构成。这种锅炉是带水冷璧的锅筒式锅炉，锅筒内左右分区 个回程的烟火管，在锅筒前部的前烟箱折返。锅筒和下连箱之间，有下降管和 管，构成燃烧室的框架。锅筒上部有汽水分离器，以减少水蒸气带出的水。锅 面是锅筒的下部，水冷璧管和烟火管。 燃气锅炉不同于燃煤锅炉，它需要使用燃烧器将燃料喷入锅炉炉膛，采用火室 无须使用炉排设施；燃气锅炉燃烧后均不产生燃料灰渣杂质无须排渣设施。但 炉内的燃气如果与空气在一定范围内混合或熄灭，就容易爆炸，故此燃气锅炉 用自动化的燃烧与控制系统。
锅炉知识培训PPT课件
空气预热器
空气预热器用于提高进入炉膛的空气 温度，改善燃烧条件，提高燃烧效率 。
受热面与传热过程
受热面
受热面是锅炉中吸收热量的部件，包括水冷壁、过热器、再 热器等。
传热过程
传热过程包括辐射传热、对流传热和导热三种方式。在锅炉 中，燃料燃烧产生的热量通过辐射和对流传热方式传递给受 热面，受热面再将热量传递给工质（水或蒸汽）。
循环流化床锅炉技术特点及应用前景
高燃烧效率
通过循环流化床技术，实现燃料与空气 的高效混合和燃烧，提高燃烧效率。
VS
低污染物排放
采用分级燃烧和脱硫脱硝技术，有效降低 SOx、NOx等污染物的排放。
循环流化床锅炉技术特点及应用前景
• 燃料适应性广：可燃烧劣质煤、生物质等多种燃料，降低 燃料成本。
循环流化床锅炉技术特点及应用前景
电力行业
循环流化床锅炉在火力发电厂中具有广阔的 应用前景，可提高发电效率和环保性能。
工业领域
在化工、钢铁等工业领域，循环流化床锅炉 可用于提供高效、清洁的热力供应。
余热回收技术在锅炉领域的应用
01
余热回收技术
04
应用案例
02
热管技术：利用热管的高效传热性能，回收锅炉烟气中的 余热。
03
热泵技术：通过热泵系统，将低温余热转化为高温热能， 提高能源利用效率。
THANKS FOR WATCHING
感谢您的观看
根据国家相关法规和标准，锅炉烟气排放应达到规定的限值要求，包括颗粒物、 二氧化硫、氮氧化物等主要污染物的排放浓度和排放量。
治理技术
采用先进的燃烧技术和设备，提高燃烧效率，减少污染物生成；安装除尘、脱硫 、脱硝等环保设施，对烟气进行净化处理；加强运行管理和维护保养，确保环保 设施正常运行。
空气预热器用于提高进入炉膛的空气 温度，改善燃烧条件，提高燃烧效率 。
受热面与传热过程
受热面
受热面是锅炉中吸收热量的部件，包括水冷壁、过热器、再 热器等。
传热过程
传热过程包括辐射传热、对流传热和导热三种方式。在锅炉 中，燃料燃烧产生的热量通过辐射和对流传热方式传递给受 热面，受热面再将热量传递给工质（水或蒸汽）。
循环流化床锅炉技术特点及应用前景
高燃烧效率
通过循环流化床技术，实现燃料与空气 的高效混合和燃烧，提高燃烧效率。
VS
低污染物排放
采用分级燃烧和脱硫脱硝技术，有效降低 SOx、NOx等污染物的排放。
循环流化床锅炉技术特点及应用前景
• 燃料适应性广：可燃烧劣质煤、生物质等多种燃料，降低 燃料成本。
循环流化床锅炉技术特点及应用前景
电力行业
循环流化床锅炉在火力发电厂中具有广阔的 应用前景，可提高发电效率和环保性能。
工业领域
在化工、钢铁等工业领域，循环流化床锅炉 可用于提供高效、清洁的热力供应。
余热回收技术在锅炉领域的应用
01
余热回收技术
04
应用案例
02
热管技术：利用热管的高效传热性能，回收锅炉烟气中的 余热。
03
热泵技术：通过热泵系统，将低温余热转化为高温热能， 提高能源利用效率。
THANKS FOR WATCHING
感谢您的观看
根据国家相关法规和标准，锅炉烟气排放应达到规定的限值要求，包括颗粒物、 二氧化硫、氮氧化物等主要污染物的排放浓度和排放量。
治理技术
采用先进的燃烧技术和设备，提高燃烧效率，减少污染物生成；安装除尘、脱硫 、脱硝等环保设施，对烟气进行净化处理；加强运行管理和维护保养，确保环保 设施正常运行。
锅炉培训ppt课件
初识锅炉锅炉运行原理锅炉本体辅助设备锅炉操作及事故处理脱硫工艺简介燃烧器燃烧器省煤器省煤器屏式过热器屏式过热器一级过热器一级过热器末级过热器末级过热器低温再热器低温再热器高温再热器高温再热器炉膛及水冷壁炉膛及水冷壁省煤器英文名称economizer就是锅炉尾部烟道中将锅炉给水加热成汽包压力下的饱和水的受热面由于它吸收的低温烟气的热量降低了烟气的排烟温度节省了能源提高了效率所以称之为省煤器
