爆炸评价模型及伤害半径计算爆炸评价模型及伤害半径计算1、蒸气云爆炸（VCE）模型分析计算（1）蒸气云爆炸（VCE ）模型当爆炸性气体储存在贮槽内，一旦泄漏，遇到延迟点火则可能发生蒸气云爆炸，如果遇不到火源，则将扩散并消失掉。
用TNT当量法来预测其爆炸严重度。
其原理是这样的：假定一定百分比的蒸气云参与了爆炸，对形成冲击波有实际贡献，并以TNT当量来表示蒸气云爆炸的威力。
其公式如下：B AWW NT = ------- --------QTNT式中WN——蒸气云的TNT当量，kg;B——地面爆炸系数，取B =1.8 ；A ――蒸气云的TNT当量系数，取值范围为0.02%〜14.9%;W f -------- 蒸气云中燃料的总质量：kg;Q f ――燃料的燃烧热，kJ/kg ;Q TNT――TNT的爆热，QTNT=412〜4690kJ/kg。
（2）水煤气储罐蒸气云爆炸（VCE分析计算由于合成氨生产装置使用的原料水煤气为一氧化碳与氢气混合物，具有低闪点、低沸点、爆炸极限较宽、点火能量低等特点，一旦泄漏，极具蒸气云爆炸概率。
若水煤气储罐因泄漏遇明火发生蒸气云爆炸（VCE,设其贮量为70%寸，则为2.81吨，则其TNT当量计算为：取地面爆炸系数：B =1.8 ;蒸气云爆炸TNT当量系数，A=4%蒸气云爆炸燃烧时燃烧掉的总质量，Wf=2.81 X 1000=2810 （kg）;水煤气的爆热，以CO30%"43%+ （氢为1427700kJ/kg, 一氧化碳为10193kJ/kg ）：取Q=616970kJ/kg ；TNT的爆热，取Q NT=4500kJ/kg。
将以上数据代入公式，得1.8X 0.04X 2810X 616970V T N T =4詔739(呦死亡半径R=13.6(W TN/1000) 0.37= 13.6 X 27.740.37=13.6 X 3.42=46.5(m)重伤半径R,由下列方程式求解:△P s/P。
蒸气云爆炸冲击波效应定量计算方法比选

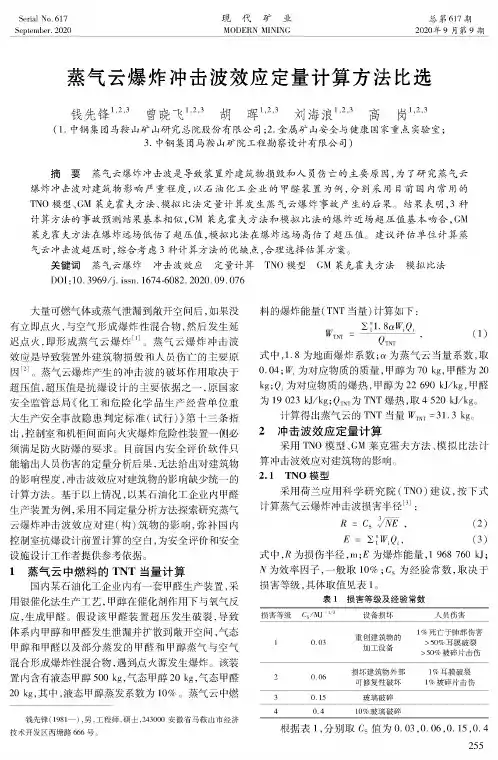

现代矿业MODERN MINING总第70期2429年9月第9期Seriai Ns•60S—Wmben2429蒸气云爆炸冲击波效应定量计算方法比选钱先锋09，曾晓飞09，胡晖09，刘海浪09，高岗09，（O中钢集团马鞍山矿山研究总院股份有限公司；2.金属矿山安全与健康国家重点实验室;3.中钢集团马鞍山矿院工程勘察设计有限公司）摘要蒸气云爆炸冲击波是导致装置外建筑物损毁和人员伤亡的主要原因，为了研究蒸气云爆炸冲击波对建筑物影响严重程度，以石油化工企业的甲醛装置为例，分别采用目前国内常用的TNO模型、GM莱克霍夫方法、模拟比法定量计算发生蒸气云爆炸事故产生的后果。
