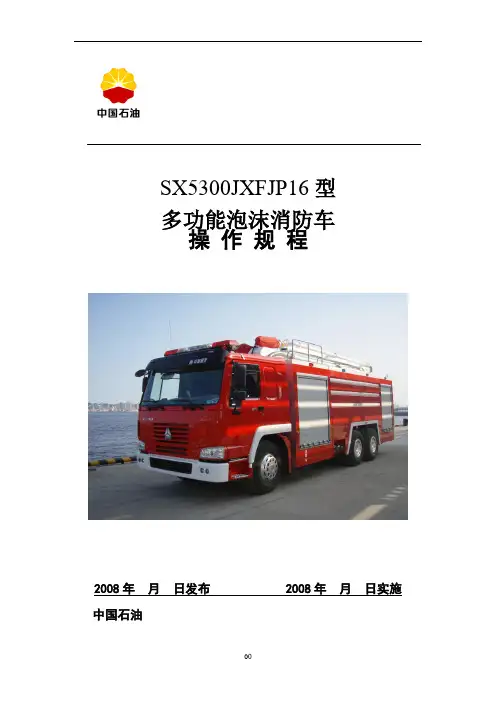

2008年月日发布 2008年月日实施中国石油

泡沫消防车操作规程

1车辆概况 1.1用途与特点

用途：主要用于扑救大面积油类火灾，化工装置及油罐火灾，也可用于扑救建筑物等其它火灾。

特点：本身带有水泵、水罐和泡沫罐，可独立完成火灾扑救及生产作业现场监护。消防系统可实现气-机-电一体化操作和手动操作。

1.2主要构造及原理

该车主要由驾驶室、水罐、泡沫液罐、水泵系统、泡沫系统、自保系统、电气控制系统和器材箱组成。 1.2.1驾驶室

四门双排驾驶室，可乘坐6人（包括驾驶员），内部安装各种主要控制开关、电子警报器、

AV1/AV2

VOL+VOL-MENU

JEJA

图2 倒车监视器

ELECTRONIC SIREN

HONK

H-L2H-L1

WAIL WELP MIC

CJB-100

OFF

ON

HORN

SIREN

MIC

图1 电子警报器

倒车监视器、车载电台电源及逆变器等。后排座椅靠背上装有4具便携式空气呼吸器固定架。

1.2.2水罐、泡沫罐

罐体由不锈钢板制成，总容量为12000L，可根据要求进行不同水液比的分隔。两侧装有水罐进水口和泡沫罐进液口，罐底配备水罐、泡沫罐排放阀。

1.2.3动力传动机构

水泵动力传动机构由取力器、传动轴组成，本车采用夹心式取力器，位于变速箱与离合器之间，一轴取力，采用飞溅润

图4 动力传导系统

滑形式和强制式水冷却。

1.2.4水泵系统

水泵系统由水泵、水泵引水装置、机械式压力平衡装置及

其它附属管路、液罐等组成。水泵位于车后端泵室内，拉开泵室的后翻门即为消防泵操作系统。 1.2.5泡沫系统

图5 水泵系统

泡沫系统主要由泡沫比例混合器、泡沫罐和管路构成，

通

泡沫控制仪

泡沫计量阀

扩散管

备用阀

混合阀

清洗阀

外吸液阀

图6 泡沫系统

过泡沫比例混合器使泡沫液罐与水泵连接，使水和泡沫液按规定的配比混合。

1.2.5自保系统

本车配置5个喷雾型自保喷头（前轮3个，后轮2个），

图7 自保系统

当地面发生流淌火灾时能对消防车自身进行保护。

1.2.6电气控制系统

电气控制系统用于提高整车消防系统的自动化程度，采用气-机-电一体化操纵系统。

图8 电气控制系统

1.2.7器材箱

器材箱采用框架式结构，位于驾驶室的后面，可按使用要求进行区域分隔。

1.3图形及开关标志

图9 消防车图形标志

图10 消防车开关标志

该车型已经取消泡沫搅拌系统，标识应去掉

1.4技术参数

底盘型号：豪泺ZZ1257S4341W型

驱动形式： 6×4

外形尺寸： (长×宽×高) 9470×2500×3480 mm；轴距：4325+1350 mm

性能参数：最高车速102 km/h；最小转弯直径21.6 m；最大爬坡度≥62 %；

接近角：16°；离去角：23°。

发动机：WD615.47，直喷式直列六缸水冷涡轮增压，排量：9.726 L；

额定功率273KW /2200 rpm，最大扭距1460

N.m/ (1400-1600 r/min)

变速箱型号：Fuller RT-11509C

离合器型式：单片干式、气助力操纵

转向器型号：ZF8095

制动系统：双回路气压行车制动，弹簧储能断气驻车制动；

发动机排气辅助制动；ABS防抱死系统。

电气设备：发电机24V/1500 W；蓄电池2×12V /165 Ah。

油箱容积： 300 L

灭火剂总载量：12000L。

泡沫消防车操作规程消防泵

型号：大力PSP1250

额定流量: 80 L/s

工作压力: 1.0 MPa

引水泵

型号：AP00951-24DV直流电动滑

片真空泵

最大真空度：＞85 KPa

最大吸深：7 m

引水时间：≤80s

图12 引水泵

全自动泡沫比例混合器

型号：AF125型

型式：环泵式B类泡沫全自动

比例混合器

泡沫液流量：8～450 L/min

混合比：0～9%无级调节

机械压力平衡系统：

型号：VR00701-24VDC型

型式：机械压力平衡系统 调节范围： 0-2.0 MPa 消防炮

型号：美国TFT 公司XFIH —E**A 水/泡沫炮。 最大流量：75 L/S 直流射程：75m

带有手动应急操作，可作俯仰和水平旋转。 雾化角度：＞90°，角度可调 水平旋转角度 左右各225度

俯仰角度：－45°—＋90° 选用M-ER-NJ 炮头、

MST-4NJ 直流炮头、Y4E-CT-30有线控制（30米）、Y4E-COMM 通讯连接端口、Y4E-JS 驾驶室操纵杆，既能在驾驶室操作炮又能在地面操作。 喷雾型自保系统 压力吹扫系统 配置数：前轮3个、后轮2个 配置数：球阀4个、总管路1个

喷射角度： 102° 吹扫压力：≥0.7 MPa 喷射压力： 0.3～0.6 MPa

喷射量(0.3 MPa)： 180～245 L/min

小流量 中间流量 大流量 喷射压力 ≤1.0 ≤1.0 ≤1.2 流量 (L/s) 24 48 80 泡沫射程 (m)

≥40

≥55

≥70

水射程 (m) ≥45 ≥60 ≥75 图15 消防炮
