外墙复合铝板幕墙施工方法

外墙复合铝板幕墙施工方法本工程铝板幕墙原设计采用5.0mm厚铝塑板,铝合金龙骨，建议采用钢龙骨、4.0mm厚铝塑板。

1、安装前的建筑主体结构复查及幕墙施工准备主体结构完工，现场清理干净，在二次装修前进行。

同时，也要组织好各工种交叉施工，避免其它部分施工时污染、损坏幕墙。

如要利用脚手架施工安装应与土建施工单位协调好脚手架的拆除进度安排。

安装前应保留垂直运输设备以便吊运构件和材料。

埋设件已妥善埋入，位置准确。

主体结构工程达到施工验收规范的要求。

2、材料与构件材料、构件要按施工组织设计分类，按使用地点存放，铝板应运入相对应的房间内，塑料布盖严，下边应垫上垫板，应稍倾斜直立摆放，铝板上应贴上明显标志，以防碰坏；钢结构龙骨、五金件及其它材料应分楼层堆放在固定房间内并加锁。

安装前要检查钢结构龙骨，要求平直、不得有明显的变形和污染。

构件、材料和零配件应在施工现场验收，验收时监理方和业主应在场。

3、钢构件及钢型材的辅助加工立柱等钢型材的辅助加工仅为简单钻孔、装配立柱的接头、安装连接附件等。

其加工位置、尺寸，应与设计图相符。

4、后备材料不合格的构件应予更换，幕墙构件在运输、堆放和吊装过程中有可能变形、损坏等，所以应根据具体情况，对易损坏和丢失的构件、配件、玻璃、密封材料和胶垫等，应有一定的更换、贮备数量。

5、施工测量放线由于幕墙高精级的特征，所以对土建的要求相对提高，这就造成了幕墙施工与土建误差的矛盾，而解决这一矛盾的唯一途径就是幕墙施工单位对结构误差进行调整，这就需要我们对主体已完成或局部完成的建筑物进行外轮廓测量，根据测量结果确定幕墙的调整方法，提供给施工图设计师作出设计更改。

熟悉图纸。

对于本作业的操作，首先要对有关图纸有全面的了解，不仅是对幕墙施工图，对土建建筑结构图也要了解，主要了解立面变化的位置、标高变化的特点，对图纸全面掌握需要对照实际施工进行。

对整个工程分区分面编制测量计划。

对于工作量较大或是较复杂工程，测量要分类有序的进行。

复合铝板幕墙施工方法

复合铝板幕墙施工方法一、引言复合铝板幕墙是一种常用的建筑外墙装饰材料，具有轻质、耐候性好、隔热性能优异等特点，被广泛应用在各类建筑项目中。

本文将介绍复合铝板幕墙的施工方法及相关注意事项。

二、施工准备工作1. 材料准备：准备好符合项目要求的复合铝板、铝型材、粘接剂等施工所需的材料。

2. 墙体制作：确保墙体平整、牢固且符合设计要求。

如有不平整的部分，需要提前修整。

三、复合铝板幕墙的施工步骤1. 安装铝合金型材：根据设计要求，按照墙体轮廓形状，安装铝合金型材的压条和支撑结构。

确保铝型材的安装牢固，符合施工标准。

2. 预制板件安装：将预制铝板按照设计要求进行拼装，并使用粘接剂将板件与铝合金型材进行粘接。

注意板件的位置、方向和粘接剂的用量。

3. 铝板固定：钻孔将预制的铝板固定在铝型材上，并使用螺丝进行固定，确保铝板的安装稳固可靠。

4. 排水处理：在幕墙系统中安装排水系统，确保墙体的排水畅通。

根据设计要求，安装排水孔、排水管等设施。

5. 保护措施：在施工过程中，要保持墙体表面的清洁，避免划伤或污染。

在施工完成后，使用塑料薄膜或其他方式进行保护，防止其他工序对墙体造成损害。

四、施工注意事项1. 施工图纸：在施工过程中一定要按照设计图纸进行施工，确保尺寸、位置、方向等的准确性。

2. 粘接剂选择：根据复合铝板的材质和设计要求选择适合的粘接剂，保证施工质量。

3. 粘接剂用量：粘接剂的使用量要恰到好处，避免过多或不足，影响粘接效果。

4. 清洁保护：在施工过程中要保持墙体表面的清洁，并在施工完成后进行适当的保护措施，防止被其他工序损坏。

五、施工质量验收在施工完成后，应进行质量验收工作，检查幕墙系统的安装质量以及是否符合设计要求。

主要内容包括墙体垂直度、平整度、固定件的牢固性、拼接缝隙等，确保幕墙系统的整体质量。

六、安全注意事项1. 安全防护：施工过程中要做好安全防护工作，工作人员应配备必要的安全装备，确保施工安全。

2. 材料搬运：搬运材料时要注意合理搬运，防止材料掉落或造成伤害。

铝板立面施工方案(3篇)

第1篇一、项目概述本项目为某大型建筑铝板立面工程，建筑高度为XX米，占地面积XX平方米。

铝板立面采用铝合金板材，主要材料包括铝单板、铝蜂窝板、铝塑复合板等。

为确保工程质量和施工安全，特制定本施工方案。

二、施工准备1. 工程组织（1）项目经理：全面负责项目的组织、协调和管理工作。

（2）施工负责人：负责现场施工的指挥和监督。

（3）技术负责人：负责施工技术指导、施工方案编制和施工质量控制。

（4）质量检查员：负责现场质量检查，确保工程质量。

2. 材料准备（1）铝单板：符合国家标准GB/T 5237-2017的要求。

（2）铝蜂窝板：符合国家标准GB/T 23790-2009的要求。

（3）铝塑复合板：符合国家标准GB/T 8812-2008的要求。

（4）铝型材：符合国家标准GB/T 6892-2015的要求。

（5）密封胶：采用硅酮结构密封胶，符合国家标准GB/T 14683-2017的要求。

3. 工具准备（1）切割机：用于切割铝单板、铝蜂窝板、铝塑复合板等。

（2）打孔机：用于打孔固定铝板。

（3）焊接设备：用于铝型材的焊接。

（4）安装工具：用于铝板的安装和固定。

4. 施工人员培训对施工人员进行铝板立面施工技术培训，确保施工人员掌握相关技能和安全操作规程。

三、施工工艺1. 施工流程（1）施工准备：确定施工方案，组织施工人员，准备材料、工具。

（2）现场测量：根据设计图纸，对建筑立面进行测量，确定安装位置。

（3）铝板切割：根据设计尺寸，对铝板进行切割。

（4）铝板打孔：在铝板上打孔，用于安装铝板。

（5）铝板焊接：对铝型材进行焊接，确保结构牢固。

（6）铝板安装：将铝板安装在铝型材上，确保安装平整。

（7）密封处理：在铝板缝隙处涂抹密封胶，防止渗水。

（8）清理现场：清理施工垃圾，确保现场整洁。

2. 施工要点（1）铝板切割：切割铝板时，注意切割精度，确保尺寸符合设计要求。

（2）铝板打孔：打孔时，注意孔位和孔径的准确性。

（3）铝板焊接：焊接铝型材时，注意焊接质量，确保结构牢固。

墙面铝板施工方案与技术措施

墙面铝板施工方案与技术措施一、施工前准备工作：1.确定施工图纸和方案，对施工区域进行测量和勘察，了解墙面的大小和情况。

2.对施工区域进行清理，清除障碍物和垃圾。

3.检查并修复墙面的缺陷，如裂缝、鼓包等。

4.准备好施工所需的工具和材料，包括石膏板、墙角线、压花铝板等。

二、施工步骤：1.安装墙角线：根据设计要求和施工图纸，在墙角线附近打孔，使用螺丝将墙角线固定在墙面上。

2.墙面处理：根据墙面的情况，可以选择直接将铝板直接粘贴在墙面上，也可以先安装石膏板再将铝板粘贴在石膏板上。

3.铝板处理：根据设计要求和施工图纸，对铝板进行裁剪和加工处理，保证尺寸和样式的准确性。

4.铝板粘贴：使用专用的胶水或粘合剂将铝板粘贴在石膏板或墙面上，保证铝板与底层材料的牢固粘合。

5.调整铝板：在粘贴完铝板后，立即用水平尺和垂直尺进行调整和纠正，保证铝板的平整度和垂直度。

6.补充和修整：对需要加工的部分，如门窗洞口等进行补充和修整，确保铝板与周围墙面的接缝平整。

7.铝板后处理：对粘贴好的铝板进行后处理，如上清漆、刷漆等，增加铝板的寿命和美观度。

三、技术措施：1.施工现场安全措施：施工现场要设置明显的警示标志，加强安全教育和培训，确保施工人员遵守安全操作规程。

2.环境保护措施：施工中要做好垃圾分类处理，减少对环境的污染。

3.材料保护措施：施工材料要妥善保管，防止损坏和丢失。

4.质量控制措施：施工过程中要加强对工艺流程的控制，严格按照施工方案和要求进行操作，确保施工质量。

5.工程验收措施：施工完毕后，要对工程进行验收，确保施工质量符合设计要求和规范标准。

总结：墙面铝板的施工方案和技术措施是确保工程质量的重要环节。

在施工前要进行充分的准备工作，对施工区域进行清理和修整，准备好必要的工具和材料。

施工过程中要严格按照施工方案和要求进行操作，确保施工质量和安全。

在施工完成后，要进行工程验收，确保施工质量符合设计要求和规范标准。

同时，还要注意环境保护和材料保护，做好相应的安全措施和质量控制措施。

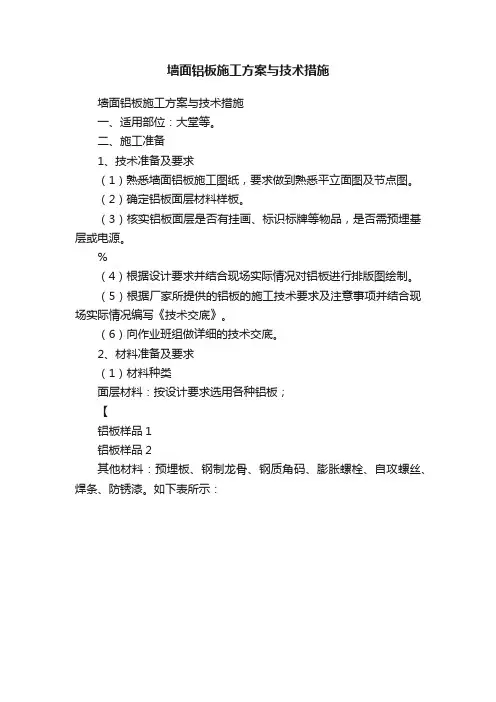

墙面铝板施工方案与技术措施

墙面铝板施工方案与技术措施墙面铝板施工方案与技术措施一、适用部位：大堂等。

二、施工准备1、技术准备及要求（1）熟悉墙面铝板施工图纸，要求做到熟悉平立面图及节点图。

（2）确定铝板面层材料样板。

（3）核实铝板面层是否有挂画、标识标牌等物品，是否需预埋基层或电源。

%（4）根据设计要求并结合现场实际情况对铝板进行排版图绘制。

（5）根据厂家所提供的铝板的施工技术要求及注意事项并结合现场实际情况编写《技术交底》。

（6）向作业班组做详细的技术交底。

2、材料准备及要求（1）材料种类面层材料：按设计要求选用各种铝板；【铝板样品1铝板样品2其他材料：预埋板、钢制龙骨、钢质角码、膨胀螺栓、自攻螺丝、焊条、防锈漆。

如下表所示：（化学锚栓）（2）材料要求及验收面层材料：材料要求：饰面板材的表面应平整，色泽均匀，尺寸准确，铝板材四周挂口冲空均匀一致，边缘整齐，棱角不得损坏。

施工前应按型号、规格和颜色进行选配和分类。

铝板根据设计要求进行四周25mm 折边，在每个折边处加耳朵，用于自攻螺钉固定。

、材料验收：材料验收前需准备材料需用计划、采购合同、材料样品、排版图及有关材料的质量标准；主要通过目测、尺量及手摸的方式对材料外观的检查和材质性能证件的检验。

外观：检验材料的规格、型号、尺寸、颜色、方正及完整，做好检验记录；性能：检验材料的合格证、性能检测报告、厂家资质；数量：现场材料数量验收一般是采取点数、检斤、检尺的方法，对分批进场的要做好分次记录；验收：经核对质量、数量无误后，可以办理验收手续。

其他材料：材料要求：钢质角码与钢质龙骨（包括膨胀螺栓、对穿螺栓）的材质、规格应符合设计的要求。

材料验收：材料验收前需准备材料需用计划、采购合同、材料样品、排版图及有关材料的质量标准；主要通过目测、尺量及手摸的方式对材料外观的检查和材质性能证件的检验。

(外观：检验材料的规格、型号、尺寸及完整，做好检验记录；性能：检验材料的合格证、性能检测报告、厂家资质；数量：现场材料数量验收一般是采取点数、检斤、检尺的方法，对分批进场的要做好分次记录；验收：经核对质量、数量无误后，可以办理验收手续。

墙面铝板施工方案与技术措施

墙面铝板施工方案与技术措施墙面铝板施工方案与技术措施一、项目简介本项目旨在介绍墙面铝板的施工方案与技术措施，以提供有关人员在墙面铝板施工过程中的参考和指导。

本文档将详细介绍墙面铝板施工的前期准备、施工流程、安全措施和质量控制等内容。

二、前期准备1. 确定施工方案：根据建筑结构和设计要求，确定墙面铝板的施工方案，包括板材型号、安装方法、连接方式等。

2. 准备施工材料和工具：根据施工方案，准备好所需的墙面铝板、铝合金型材、固定件、胶粘剂等材料，同时购买或租赁必要的工具和设备。

3. 安全防护措施：制定安全操作规程，提供必要的防护装备，培训工人熟悉安全操作程序。

三、施工流程1. 基层处理：a. 清理墙面：清除墙面上的灰尘、油污、杂物等。

b. 检查墙体：检查墙面的平整度、垂直度和表面质量，必要时进行修整和处理。

c. 打底处理：根据墙面状况选择适当的打底处理方式，如增加砂浆层或涂刷基层处理剂。

2. 铝板制作与切割：a. 根据施工图纸和尺寸要求，将墙面铝板进行裁剪或定尺处理。

b. 铝板切割为需要的尺寸，并进行边缘倒角和抛光处理。

3. 安装固定框架：a. 安装支撑架：根据墙面结构和设计要求，安装适当的支撑架，保证其稳固和牢固。

b. 安装固定框架：根据墙面铝板尺寸和布局，安装固定框架，并进行调整和校正。

4. 铝板安装：a. 根据施工图纸和设计要求，确定安装顺序和方式。

b. 使用专用工具和设备，将铝板按照顺序进行安装，注意保持水平和垂直度。

c. 使用适当的连接件和固定件，将铝板牢固地固定在支撑架上。

5. 铝板连接与密封：a. 使用适当的连接件和固定件，将铝板进行连接，注意连接的牢固性和密封性。

b. 使用合适的胶粘剂或密封胶，对连接部位进行密封处理，确保墙面的防水性能。

四、安全措施1. 工人安全培训：对参与施工的工人进行安全操作培训，提醒他们注意施工过程中的安全事项。

2. 安全防护装备：提供必要的安全防护装备，如安全帽、防护眼镜、防护手套等。

铝复合板幕墙施工方案

铝复合板幕墙施工方案铝塑板施工方法1.施工准备（1）材料：根据设计要求选择铝塑板，确定龙骨间隔尺寸；选择合适的龙骨断面及尺寸。

同时铝材进场后需妥善保管，避免变形。

（2）施工机具：切割机、手枪钻、冲击电钻、射钉枪，水平尺、角尺、粉线袋、螺丝刀、划线铁笔等2.施工工艺龙骨布置与弹线→固定吊杆→安装与调平龙骨→安装铝塑板→修边封口3.操作要点（1）龙骨布置与弹线1）弹线：确定标高控制线和龙骨布置线，如果吊顶有标高变化时，应将变截面部分的相应位置确定，接着沿标高线固定角铝。

2）确定龙骨位置线：根据铝塑板的尺寸规格及吊顶的面积尺寸来安排吊顶骨架的结构尺寸，要求板块组合的图案要完整，四周留边时，留边的尺寸要均匀或对称，将安排好的龙骨架位置线画在标高线的上边。

3）固定吊杆：采用简易伸缩杆，伸缩杆与顶棚采用膨胀螺栓，龙骨与吊杆的固定采用钻孔螺栓固定。

4）安装与调平龙骨：根据纵横标高控制线，从一端开始，边安装边调平，然后再统一精调一次。

（2）块板安装：铝塑板与龙骨架的安装，主要有吊钩悬挂式或自攻螺丝固定，也可采用钢丝扎结，安装时按弹好的板块安排布置线，从一个方向开始依次安装，并注意吊钩先与龙骨固定，再钩住板块侧边的小孔。

铝塑板在安装时应轻拿轻放。

保护板面不受碰撞或刮伤。

用M5自攻螺钉固定时，先用手电钻打出直径为4.2mm 孔位后再上螺钉。

（3）端部处理：当四周靠墙边缘部分不符合方板的模数时，在取得设计人员和监理的批准后，可不采用以方板和靠墙板收边的方法，而改用条板或纸面石膏板等作吊顶处理。

塑铝板施工组织设计（一）弹线根据设计图的要求，先在墙上划出水平标高，弹出分格线。

根据分格线在墙上钉木楔，木楔应作好防腐处理，木楔的位置应符合龙骨分档的尺寸，横竖间距一般为300mm。

（二）基层板安装1．木龙骨含水率应在12%以内，施工前应先进行防腐处理，对靠墙的木龙骨满刷防腐油两遍，再进行防火处理，对不靠墙的木龙骨用防火涂料将木龙骨或基层板涂刷二遍，晾干后方可进行下道工序。

铝(复合)板幕墙施工方案

铝(复合)板幕墙施工方案一、幕墙所用工具：无齿锯片切割机、手电钻、冲击电钻、射钉枪、各种规格的钻花、扳手、螺丝刀、手锤、墨线、线垂、尼龙线、钢卷尺、电焊机、氧切设备、受动吸盘、电动吊蓝、注胶枪、风动拉铆枪、安全带等。

二、材料进场前的准备工作此部分工作为工程的起始阶段，要以为施工服务为原则，按期、保质、保量地完成，具体如下：（一）设计人员需在合同签订后，根据本工程的建筑图和幕墙工程方案图，在最短的时间内提出本工程的用料计划表。

（二）项目经理部与生产部互相配合，依据施工进度计划表和工程现场的实际情况作出本工程的加工计划，合理组织、安排生产，保证产品及时到场。

三、安装工艺流程放线→固定骨架的连接件→固定骨架→安装铝板→收口构造处理→检验四、安装注意事项1、铝板的品种、质量、颜色、花型、线条应符合设计要求，并应有产品合格证。

2、幕墙墙体骨架如采用型钢龙骨时，其规格、形状应符合设计要求，并应进行除锈、防锈处理。

3、铝板安装，当设计无要求时，宜采用抽芯铝铆钉，中间必须垫橡胶圈。

抽芯铆钉间距以控制在100-150mm内。

(一)放线固定骨架，将骨架的位置弹到基层上。

骨架固定在主体结构上，放线前检查主体结构的质量。

（二）固定骨架的连接件在主体结构的柱上焊接连接件固定骨架。

（三）固定骨架骨架预先进行防腐处理。

安装骨架位置准确，结合牢固。

安装完检查中心线、表面标高等。

为了保证板的安装精度，宜用经纬仪对横梁竖框杆件进行贯通。

对变形缝、沉降缝、变截面处等进行妥善处理，使其满足使用要求。

（四）安装铝板铝板的安装固定要牢固可靠，简便易行。

1、板与板之间的间隙要进行内部处理，使其平整、光滑。

2、铝板安装完毕，在易于被污染的部位，用塑料薄膜或其他材料覆盖保护。

C、铝板雨棚施工方案一、铝板雨棚所用工具机具：无齿锯片切割机、手电钻、冲击电钻、射钉枪、各种规格的钻花、扳手、螺丝刀、手锤、墨线、线垂、尼龙线、钢卷尺、电焊机、氧切设备、注胶枪、风动拉铆枪、安全带等。

墙面铝板安装施工方案范本

一、工程概况本工程为某建筑墙面铝板安装工程，主要包括大堂、走廊等部位的墙面铝板装饰。

工程要求墙面铝板表面平整、色泽均匀、尺寸准确，安装牢固，无翘曲、变形等现象。

二、施工准备1. 技术准备（1）熟悉墙面铝板施工图纸，了解设计要求及施工工艺。

（2）根据设计要求，确定铝板面层材料样板。

（3）核实铝板面层是否有挂画、标识标牌等物品，是否需预埋基层或电源。

（4）根据设计要求及现场实际情况，绘制铝板排版图。

（5）编写《技术交底》，向作业班组做详细的技术交底。

2. 材料准备（1）面层材料：选用符合设计要求的铝板。

（2）基层材料：预埋板、钢制龙骨、钢质角码、膨胀螺栓、自攻螺丝、焊条、防锈漆等。

（3）材料验收：确保材料质量符合设计要求，无质量问题。

三、施工工艺流程1. 墙面处理（1）检查墙面基层质量，修补空鼓、裂缝、起砂等问题。

（2）墙面局部不平处使用水泥砂浆找平。

（3）清理墙面污渍，确保墙面干净。

2. 预埋件安装（1）使用钢筋测试仪确定预埋件位置。

（2）在墙面上钻孔，注入化学药剂，放入螺杆，固定钢板。

3. 龙骨安装（1）组装主龙骨，固定预埋件。

（2）将次龙骨固定在主龙骨上。

4. 铝板安装（1）根据排版图，在铝板上划线。

（2）将铝板放置在固定码上，用螺栓拧紧。

（3）安装铝板缝隙密封材料。

四、质量控制措施1. 材料质量：选用符合设计要求的铝板，确保材料质量。

2. 施工质量：严格按照施工工艺流程进行施工，确保安装牢固、平整、无翘曲、变形等现象。

3. 安全措施：施工过程中，严格遵守安全操作规程，确保施工安全。

五、施工进度安排1. 施工前进行技术交底，明确施工要求。

2. 墙面处理、预埋件安装、龙骨安装、铝板安装等工序依次进行。

3. 确保施工进度符合工程要求。

六、施工注意事项1. 施工过程中，注意保护施工现场，避免损坏墙面。

2. 施工结束后，清理施工现场，确保环境整洁。

3. 遵守国家相关法律法规，确保施工质量。

通过以上施工方案，确保墙面铝板安装工程顺利进行，达到预期效果。

墙面铝板施工方案与技术措施

墙面铝板施工方案与技术措施一、施工前的准备工作1.与设计单位和监理单位沟通，了解设计图纸和相关要求，明确墙面铝板的材质、规格和施工工艺。

2.检查墙面基层材质和结构是否符合安装要求，必要时进行修整和处理。

3.根据铝板的厚度、规格和尺寸，制定合理的搬运计划和方案，确保材料的安全和完好。

4.配备必要的施工工具和设备，如钢丝锯、切割机、螺丝刀等。

二、施工过程中的安装方法1.确定墙面铝板的安装位置和排列方式，绘制安装线和定位点，保证安装的垂直和水平度。

2.根据设计要求和图纸，确定墙面铝板的间隔距离和固定方式，一般采用螺丝固定或者挂钩固定的方式。

3.根据墙体的材质和结构，选择合适的固定件和连接方式，确保墙面铝板的牢固性和稳定性。

4.先进行干装试装，确定铝板的长度和间隔，然后用丝锯或切割机将铝板切割成适合的尺寸。

5.将铝板定位在安装线上，使用螺丝或挂钩进行固定，保证铝板的位置和水平垂直度。

6.依次安装墙面铝板，注意与上下、左右、相邻板块之间的间隙和对齐。

7.用螺丝刀将铝板固定牢固，确保其稳定性和安全性。

8.安装完毕后，进行清理和检查，确保墙面铝板的表面整洁、平整和无质量问题。

三、质量控制措施1.严格按照设计图纸和相关规范要求进行施工，确保墙面铝板的尺寸、间隔和位置的准确性。

2.在施工过程中，及时调整和修正偏差和错误，避免破坏墙体结构和影响铝板的安装质量。

3.墙面铝板的固定件和连接件必须使用符合要求的合格产品，保证其强度和稳定性。

4.在施工结束后，对墙面铝板进行全面的检查和测试，检查质量问题和隐患并及时处理。

5.进行验收和报告，确保施工质量和安装效果符合要求，并将施工记录和相关资料整理归档。

总结：墙面铝板施工方案与技术措施的设计和执行是保证施工质量和安装效果的关键。

在施工前，要做好充分的准备工作，包括沟通、检查、计划和配备工具设备等。

在施工过程中，要按照设计要求和图纸，采取合适的安装方法和固定方式，保证铝板的稳定性和安全性。

复合铝板外墙安装施工方案

本工程为新建五层综合楼项目，外墙采用复合铝板进行装修。

复合铝板具有轻质、耐腐蚀、美观等特点，能够有效提升建筑物的外观质量和使用寿命。

二、施工准备1. 材料准备：复合铝板、铝型材、连接件、密封胶、防锈漆、膨胀螺栓等。

2. 工具准备：切割机、电钻、螺丝刀、水平尺、卷尺、线坠等。

3. 人员准备：施工人员、技术员、质量员等。

三、施工工艺1. 测量放线：根据设计图纸，在主体结构上弹出复合铝板的安装位置线，确保线条的准确性和垂直度。

2. 骨架安装：采用铝型材搭建骨架，骨架应满足设计要求，并确保骨架的稳定性和垂直度。

骨架安装完成后，进行防腐处理。

3. 铝板安装：将复合铝板逐块安装到骨架上，安装过程中注意板面平整度和缝隙处理。

（1）安装顺序：从上往下、从左往右、从外向内依次安装。

（2）安装方法：复合铝板通过四周的铝角码与骨架连接，固定方式有铆接和螺丝固定两种。

（3）缝隙处理：板面之间的缝隙采用密封胶填充，确保密封性能。

4. 连接件安装：将连接件与主体结构上的预埋件焊接固定，连接件应满足设计要求。

5. 防水处理：在铝板安装完成后，对墙面的阴阳角、窗台、檐口等部位进行防水处理。

6. 清理验收：安装完成后，对墙面进行清理，确保表面无污渍、无损伤。

由质量员进行验收，合格后进行后续施工。

四、质量控制1. 材料质量：选用符合国家标准的复合铝板和铝型材，确保材料质量。

2. 骨架安装：确保骨架的稳定性和垂直度，骨架连接牢固。

3. 铝板安装：确保铝板安装平整，缝隙处理严密。

4. 防水处理：确保防水处理到位，无渗漏现象。

5. 施工过程：严格按照施工方案进行施工，确保施工质量。

五、安全措施1. 施工人员应佩戴安全帽、安全带等防护用品。

2. 施工现场应设置警示标志，确保施工安全。

3. 高空作业时，应采取防坠落措施。

4. 施工过程中，应遵守施工现场管理规定，确保施工安全。

六、工期安排本工程外墙复合铝板安装施工工期为15天。

七、总结本工程外墙复合铝板安装施工方案已制定，施工过程中应严格按照方案执行，确保施工质量、安全和进度。

铝板墙面专项施工方案

一、工程概况本工程为某住宅小区铝板墙面施工项目，施工范围包括小区住宅楼外墙铝板墙面安装。

铝板墙面采用铝塑复合板，具有轻质、美观、耐腐蚀等特点。

为确保施工质量，特制定本专项施工方案。

二、施工准备1. 材料准备：根据设计要求，选用符合国家标准的铝塑复合板、钢制龙骨、膨胀螺栓、自攻螺丝、焊条、防锈漆等材料。

2. 工具准备：电平表、墨线、线垂、钢卷尺、无齿锯片切割机、手电钻、冲击电钻、射钉枪、扳手、螺丝刀、手锤、电焊机、氧切设备、受动吸盘、电动吊蓝、注胶枪、风动拉铆枪、安全带等。

3. 人员准备：组织具备铝板墙面施工经验的施工队伍，进行技术交底和安全教育。

4. 施工现场准备：清理施工现场，确保施工环境整洁、安全。

三、施工工艺流程1. 放线：根据设计图纸，在每层楼面上放出标高线，作为施工基准。

2. 龙骨安装：按照分格线，在主体结构上打孔，安装膨胀螺栓。

将竖龙骨从下至上逐层安装，用螺栓固定在膨胀螺栓上。

根据水平钢丝调整竖龙骨的水平标高位置，拧紧螺栓。

安装横龙骨，采用焊接方式，保证接口处平整。

3. 铝板安装：将铝板按照设计尺寸进行加工，运至施工现场。

根据分格线，将铝板固定在龙骨上。

铝板安装时，注意调整平整度，确保铝板与龙骨接触紧密。

4. 收口构造处理：在铝板墙面四周、阴阳角等部位，采用专用收口材料进行处理，保证收口平整、美观。

5. 检验：对铝板墙面进行质量检验，包括表面平整度、阴阳角垂直度、收口平整度等。

四、施工注意事项1. 施工过程中，注意保护铝板表面，避免划伤、污染。

2. 铝板安装时，确保与龙骨接触紧密，防止松动。

3. 阴阳角、收口部位，采用专用材料进行处理，保证收口平整、美观。

4. 施工过程中，严格执行安全操作规程，确保施工安全。

五、质量保证措施1. 严格按照设计要求，选用符合国家标准的材料。

2. 施工过程中，加强质量控制，确保施工质量。

3. 施工完成后，对铝板墙面进行全面检查，确保符合设计要求。

4. 做好施工记录，为工程验收提供依据。

铝合金复合板墙面施工方案

铝合金复合板墙面施工方案1.墙面准备：a.检查墙面是否平整，如果有凹凸或裂缝，需要进行修补和砂浆抹平。

b.清理墙面灰尘和污垢，确保墙面干净。

2.安装龙骨：a.根据铝合金复合板尺寸和设计要求，制作合适尺寸的木质龙骨。

b.使用螺丝固定龙骨于墙面上，保证龙骨的水平度。

3.安装防潮层：a.在木质龙骨的背面涂刷一层防潮涂料，以防止墙壁潮湿水分渗透到铝合金复合板中。

4.安装铝合金复合板：a.根据设计要求和尺寸，将铝合金复合板切割成所需尺寸。

b.使用专用的铝合金复合板安装螺丝将复合板固定在龙骨上。

c.确保复合板之间的缝隙均匀，以美观和建筑结构的稳定性为考虑。

5.安装辅助型材和饰面：a.根据需要，安装辅助型材，如角线、面部线条等，以增强铝合金复合板的装饰效果。

b.根据设计要求和尺寸，制作饰面，如玻璃、陶瓷等，将其固定在铝合金复合板上。

6.完成涂装和清洁：a.检查所有固定件是否紧固，如有松动，及时进行修复。

b.进行涂料涂装，可以选择自然铝色或其他颜色涂料进行处理，以保护铝合金复合板的表面。

c.清洁墙面，确保表面干净、整洁。

在进行铝合金复合板墙面施工时，需要注意以下几点：1.保证施工质量：合理选用材料，严格执行施工工艺规范和操作指南，确保施工质量。

2.安全施工：施工现场应设置安全警示标志，施工人员应配备个人防护装备，并遵守相关安全操作规程，确保施工安全。

3.规范管理：施工过程中应有专人进行施工现场的管理，协调各个工种的施工进度，保持施工秩序。

4.防火和防潮处理：在施工过程中，要进行必要的防火和防潮处理，以延长铝合金复合板的使用寿命。

总的来说，铝合金复合板墙面施工方案是一个综合性的工程，需要根据具体情况和设计要求进行施工，确保施工质量和安全。

铝复合板幕墙施工方案

铝复合板幕墙施工方案(二)广西盛业建筑节能技术有限公司柳州分公司 2007-09-16 16:17:44 作者:123456 来源: 文字大小:[大][中][小]3 操作工艺3.1 工艺流程：原则上是自下而上安装墙面。

吊直、套方、找规矩、弹线→ 固定骨架的连接件→ 固定骨架→ 金属饰面板安装→收口构造3.2 吊直、套方、找规矩、弹线：首先根据设计图纸的要求和几何尺寸，要对镶贴金属饰面板的墙面进行吊直、套方、找规矩并一次实测和弹线，确定饰面墙板的尺寸和数量。

3.3 固定骨架的连接件：骨架的横竖杆件是通过连接件与结构固定的，而连接件与结构之间，可以与结构的预埋件焊牢，也可以在墙上打膨胀螺栓。

因后一种方法比较灵活，尺寸误差较小，容易保证位置的准确性，因而实际施工中采用的比较多。

须在螺栓位置画线按线开孔。

3.4 固定骨架：其构造如图9-8、图9-9所示。

骨架应预先进行防腐处理。

安装骨架位置要准确，结合要牢固。

安装后应全面检查中心线、表面标高等。

对高层建筑外墙，为了保证饰面板的安装精度，宜用经纬仪对横竖杆件进行贯通。

变形缝、沉降缝等应妥善处理。

3.5 金属饰面安装：墙板的安装顺序是从每面墙的过部竖向第一排下部第一块板开始，自下而上安装。

安装完该面墙的第一排再安装第二排。

每安装铺设10排墙板后，应吊线检查一次，以便及时消除误差。

为了保证墙面外观质量，螺栓位置必须准确，并采用单面施工的钩形螺栓固定，使螺栓的位置横平竖直。

固定金属饰面板的方法，常用的主要有两种。

一是将板条或方板用螺丝拧到型钢或木架上，这种方法耐久性较好，多用于外墙。

另一种是将板条卡在特制的龙骨上，此法多用于室内。

板与板之间的缝隙一般为10～20mm，多用橡胶条或密封箭弹性材料处理。

当饰面板安装完毕，要注意在易于被污染的部位要用塑料薄膜覆盖保护。

易被划、碰的部位，应设安全栏杆保护。

3.6 收口构造：其构造如图9-10所示。

水平部位的压顶、端部的收口、伸缩缝的处理、两种不同材料的交接处理等，不仅关系到装饰效果，而且对使用功能也有较大的影响。

复合铝板墙面施工工艺

复合铝板墙面施工工艺
（1）、测量放线
1）根据主体结构的轴线和标高线，按设计要求将支承骨架的安装位置线准确地弹到主体结构上。

2）将所有预埋件打出，并复测其尺寸。

3）测量放线时应控制分配误差，不是误差积累。

4）测量放线应在风力不大于四级情况下进行。

放线后应及时校核，以保证幕墙垂直度及立柱位置的正确性。

（2）、安装连接件
将连接件与主体结构上的预埋件焊接固定。

当主体结构上没有埋设预埋铁件时，可在主体结构上打孔安设膨胀螺栓与连接铁件固定。

（3）、安装骨架
1）按弹线位置准确无误地将经过防锈处理的立柱用焊接或螺栓固定在连接件上。

安装时应随时检标高和中心线位置，用测量仪器和线坠测量，校正其位置，以保证骨架竖杆铅直和平整。

立柱安装标高偏差不应大于3㎜，轴线前后偏差不应大于2㎜，左右偏差不应大于3㎜；相邻两根立柱标高偏差不应大于3㎜，同层立柱的最大标高偏差不应大于5㎜，相邻两根立挺距离偏差不应大于2㎜。

2）将横梁两端的连接件及垫片安装在立柱的预定位置，并应安装牢固，其接缝应严密；相邻两根横梁的水平偏差不应大于1㎜。

（4）、安装大芯板：龙骨安装完成后，进行罩面板安装到位。

用自攻螺钉将大芯板饰面逐块固定在型钢骨架上
（5）、粘贴铝板，用胶水将复合铝板粘贴在大芯板上，板与板之间留缝3㎜，铝板安装时，左右、上下的偏差不应大于0.5㎜.
第1页共1页。

复合铝板施工方案

复合铝板幕墙施工方案一、施工工艺测量放线→后置埋板安装→结构、埋件的检查→支座的安装→竖龙骨的安装→横龙骨的安装→隐蔽验收→层间防火、保温层→复合铝板安装→打胶。

二、复合铝板幕墙安装1.埋件左右、上下偏差的检查首先由测量放样人员将支座的定位线弹在结构上，便于施工人员进行检查、记录，检查预埋件中心线与架支座的定位线是否一致，通过十字定位线，检查出埋件左右、上下的偏差，若偏差大的报设计出埋件修正方案。

（图示）：2.结构进出的检查支座的定位线弹好以后，在结构处依据外控网拉垂直钢线，以及横向线作为安装控制线。

检查结构的标高及埋件进出尺寸，将检查尺寸记录下来，反馈给监理、业主、总包。

3.支座与竖龙骨的连接立柱在安装之前首先将支座在楼层内用五金件螺栓将支座与竖龙骨连接起来，用绳子捆扎后吊出楼层，再进行就位安装。

图示（幕墙为临边作业，防止高空落物）4．龙骨安装调节待竖龙骨吊出竖楼层后，按照横、竖钢丝进行上下、左右、前后的调节，定位后角件同后置埋板焊接。

如图示5.立柱的分格安装控制立柱的安装依据竖向钢直线以及横向钢丝线进行调节安装，直至各尺寸符合要求，竖向龙骨安装后进行轴向偏差的检查，轴向偏差控制在±1mm范围内，竖料之间分格尺寸控制在±1mm，否则会影响横料的安装。

6.横向龙骨安装的要求横向龙骨在安装过程中，横料两端的高低应控制在±1mm范围内。

7、隐蔽验收报告待龙骨横梁安装完毕后，方垫片焊接完毕，填写隐蔽验单，附有检表并报监礼验收，待验收完毕后才能安装复合铝板。

三、铝板的安装施工1.钢龙骨安装完毕后，对整个铝板面横向、竖向龙骨，在龙骨上重新弹设铝板安装中心定位线，所弹墨线几何尺寸应符合要求，墨线必须清晰。

2.依据编号图的位置，进行铝板的安装，安装铝板要拉横向和竖向控制线，因为整个钢架总有一些不平整，铝板支承点处需进行调整垫平。

3.铝板在搬运、吊装过程中，应竖直搬运，不宜将铝板饰面上下平台搬运。

铝合金复合板墙面施工方案

塑铝复合板施工方案编制依据1建筑设计院设计图纸、设计变更和设计洽商。

2《建筑装饰装修工程施工质量验收规范》（GB 50210—2001）。

3《高级建筑装饰工程质量检验评定标准》（DBJ01－27－96）。

4建筑分项工程施工工艺标准。

5本工程施工组织设汁。

工程概况本工程中店面店招、装饰立柱采用塑铝板装饰，工程量约700m2。

安装用胶粘法与干挂法两种，板之间留设4mm装饰缝。

塑铝板的加工包括塑铝板的开槽、折边、现场开孔等，由于设计形式变化多样，塑铝板的几何尺寸也有多种形式。

加工、安装工艺相对复杂，又与其他工程项目交叉作业。

因此，要针对施工的难度，采取措施，克服困难，以满足总进度计划及工程质量要求。

施工准备1技术准备（1）技术人员熟悉建筑图纸，了解施工工艺，明确各种节点的具体做法，并向施工人员进行加工、安装的技术交底。

（2）组织放线人员，依据统一测定的轴线控制线和建筑标高+50cm线，引测放出墙面板安装位置控制线，同时注意调整各种误差。

（3）深化设计根据建筑图纸及实际放线数据，绘制出各部位墙面排版图，异形板安装节点图，应考虑排版对称的原则，深化设计经设计审批后，方可翻样加工。

（4）提出各种材料的使用计划。

2现场准备（1）清理安装场地，保证施工区域无影响施工的障碍物。

（2）组织建立板材二次加工场，制造板材加工操作平台。

（3）设置现场材料库房，以备材料进场和储存3机具准备现场加工及安装需要配置如下机具：手动切割机、刨槽机、手电钻、电动螺丝枪、电锤、电焊机、金属锯片直线锯。

4材料准备（1）材料部门根据材料供货计划，选择进货渠道，组织所需材料按时进场。

（2）进场材料及时组织报验，保证施工需要。

（3）材料进场分类人库，并及时发放。

施工工艺1板材的现场加工工艺（1）板材切割板材在加工过程中，要保持操作间清洁。

加工过程中，每切割一道缝或开一道槽，都要对平台表面进行清扫，保持平台平滑干净。

异形板的截割精度要求较高，故不同形式、不同规格的板材要选用不同的截割锯。

铝合金墙面板施工专项方案

铝合金墙面板施工专项方案简介：墙面金属板主要有如下几种材料：铝合金装饰板、镁铝曲面装饰板、不锈钢装饰板、彩色涂层钢板、铝塑板等，一般作为外墙面装饰。

铝合金装饰板：是选用纯铝Ｌ５（1100）、铝合金ＬＦ２（3003）为原料，经辊压冷加工的金属板材，具有质量轻、易加工、强度高、刚度好，经久耐用、防火、防潮、耐腐蚀等特点。

常用的色彩有：银白色、古铜色、金色等。

彩色涂层钢板：是以冷扎钢板、镀锌钢板或热镀钢板为基板经过表面脱脂、磷化等处理，涂上有机涂料经烘烤而制成的产品。

它是一种复合材料，兼有钢板和有机材料的优点，因此具有钢板的机械强度和良好的加工成型性，又具有有机材料良好的耐腐蚀性和装饰性，是一种用途广泛、物美、价廉，经久耐用的新型装饰板材。

镁铝曲面板：是采用优质酚醛树脂纤维板、镁铝合金箔板、底层板为原料，经基层砂光、胶粘剂贴合和电热烘干、刻沟、涂沟而制成的一种新型建筑装饰材料，具有光洁、高雅的金属光泽，耐磨、耐热、耐水的良好性能，可钉、可刨、可弯、可剪的加工性。

不锈钢装饰板：不锈钢装饰板是一种特殊的钢板，具有优异的耐蚀性、优越的成型性以及赏心悦目的外表，因此在装饰工程中广泛应用，主要有彩色不锈钢板、镜面不锈钢板、浮雕不锈钢板等。

铝塑板：铝塑板是铝塑复合板的简称。

它是以铝板为面，以聚乙烯或聚氯乙烯等做芯层，经过复合工艺制成。

一般是三层复合板厚度分为4mm~6mm。

铝合金墙面板工程一、材料准备：1.铝合金板材：依据设计要求对板材的品种、型号、规格确定，将所用的板材准备齐全。

铝板的材质报告、产品合格证必须具有。

定货加工的必须按照设计要求给厂家作好加工交底。

2.其他材料准备：连接构件、铁钉或木螺丝钉、镀锌自攻螺丝、螺栓等准备齐全。

所用规格按照设计要求确定。

二、施工机具准备：型材切割机、电锤、电钻、风动拉铆枪、射钉枪、锤子、扳手、螺丝刀，线坠、卷尺、直尺等用具。

三、施工作业条件：1.室外施工时应搭好施工脚手架，垂直运输等相关条件。
