中兴交换机简明配置教程
中兴交换机简明配置教程汇总
中兴交换机简明配置教程1.使用与操作2. 运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进行超级终端连接：3. 输入任意的名称，单击“确定”按钮出现选择端口的界面：4. 一般选择连接的串口为COM1（以实际端口为准），单击“确定”按钮出现串口端口属性的界面：5. 设置每秒位数为9600。
单击“确定”按钮，出现以下界面：6. 切换到“设置”页签，选择终端仿真类型为VT100或自动检测，单击“确定”按钮，完成登录设置。
7. 如果8909之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。
注：enable用户初始密码为zxr101.1.2.Telnet连接●前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。
●获取IP地址方法Vlan和管理口的IP可以通过Console连接进入8902用户模式，输入enable，密码zxr10，进入特权模式，执行show run查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show runBuilding configuration...!**********Before interface -- show run on RP start!*********interface vlan 201ip address 192.168.51.113 255.255.255.0!nvram mng-ip-address 128.0.17.8 255.0.0.0!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码。
●登陆工具Windows的Cmd 或第三方telnet工具（如SecureCRT、Putty）●举例如下图，8902 的vlan IP 为192.168.51.113，使用telnet 192.168.51.113登陆8902交换机。
中兴交换机简明配置教程汇总
如下图，8902的vlanＩＰ为19２.1６8.5１.1１３,使用telneｔ １９２．168．51.1１3登陆８902交换机。
1.2.人机命令
1.2.1.命令模式
为方便用户对交换网板进行配置和管理，８902交换机根据功能和权限将命令分配到不同的模式下，一条命令只有在特定的模式下才能执行。任何命令模式下输入(？）都可以查看该模式下允许使用的命令。8902交换机的常用命令模式如下表：
在用户模式和特权模式下，使用exiｔ命令退出；在其他命令模式下,使用ｅxｉt命令返回上一模式。
在用户模式和特权模式以外的其他命令模式下，使用end命令或按<Cｔrl+z＞返回到特权模式。ﻩ
1.2.2.命令格式
命令名
子命令名
参数名1
参数1
参数名2
参数2
…
参数名n
参数ｎ
各项之间用空格分离开。
在命令的帮助信息中有命令使用方法的说明,具体格式约定如下表所示。
2.交换机配置命令
2.1.系统参数配置
2.1.1.配置主机名
ﻩﻩ例如：配置交换机的名字为:qｚjiancha
ﻩﻩzxr１0（confｉg)#ｈoｓｔnamｅqzjiaｎcha
2.1.2.配置时区
ﻩ时区设置为当地时区，其中时区采取的是与时间标准时间UTＣ的时差，取值为ﻩ＜-23~23>,例如北京时间为东八区，配置如下：
ﻩﻩﻩzxr１0（cｏnｆｉg)＃ｃloｃk tiｍｅzｏne WＯＲD 8
2.1.3.配置时间
ﻩﻩﻩ需在特权模式根据具体时间情况设置,参考以下格式,例如设置时间为2０09ﻩﻩﻩ年１1月４日１１:1９:0０
zxｒ10#cloｃk sｅｔ 1１:１9:00 Ｎｏv 04 2009
中兴交换机简明配置教程

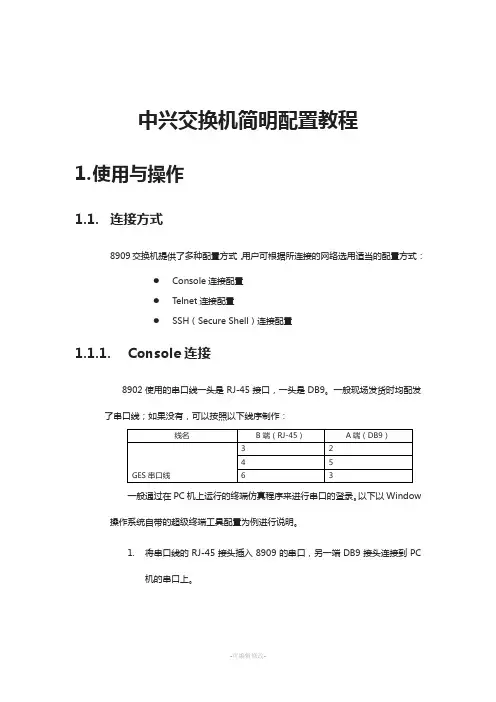

中兴交换机简明配置教程1.使用与操作1.1.连接方式8909交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式：●Console连接配置●Telnet连接配置●SSH（Secure Shell）连接配置1.1.1.Console连接8902使用的串口线一头是RJ-45接口，一头是DB9。
一般现场发货时均配发了串口线；如果没有，可以按照以下线序制作：一般通过在PC机上运行的终端仿真程序来进行串口的登录。
以下以Window 操作系统自带的超级终端工具配置为例进行说明。
1.将串口线的RJ-45接头插入8909的串口，另一端DB9接头连接到PC机的串口上。
2.运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进行超级终端连接：3.输入任意的名称，单击“确定”按钮出现选择端口的界面：4.一般选择连接的串口为COM1（以实际端口为准），单击“确定”按钮出现串口端口属性的界面：5.设置每秒位数为9600。
单击“确定”按钮，出现以下界面：6.切换到“设置”页签，选择终端仿真类型为VT100或自动检测，单击“确定”按钮，完成登录设置。
7.如果8909之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。
注：enable用户初始密码为zxr101.1.2.Telnet连接●前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。
●获取IP地址方法Vlan和管理口的IP可以通过Console连接进入8902用户模式，输入enable，密码zxr10，进入特权模式，执行show run查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show runBuilding configuration...!**********Before interface -- show run on RP start!*********interface vlan 201ip address 192.168.51.113 255.255.255.0!nvram mng-ip-address 128.0.17.8 255.0.0.0!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码。
中兴交换机简明配置教程
中兴交换机简明配置教程一、登录交换机二、基本配置3. 配置 VLAN。
在交换机配置界面中，找到 "VLAN Management" 或类似的选项，在其中创建需要的 VLAN 号，并将相应的端口加入到 VLAN 中，实现不同 VLAN 间的隔离和通信。
三、常用命令1. 查看交换机的基本信息。
使用命令 "show system" 可以查看交换机的型号、版本、序列号等基本信息。
2. 查看端口状态。
使用命令 "show interface brief" 可以查看交换机各个端口的状态，包括端口编号、状态、协商状态等。
3. 查看 VLAN 配置。
使用命令 "show vlan" 可以查看交换机的VLAN 配置信息，包括 VLAN 号、名称、端口等。
4. 配置端口的 VLAN。
使用命令 "config vlan vlan-id add tagged，untagged interface interface-id" 可以将指定端口加入到指定的 VLAN 中，其中 "vlan-id" 是 VLAN 号，"interface-id" 是端口编号。
5. 配置端口的速率和双工模式。
使用命令 "config interface ethernet interface-id speed-mode {10M_HALF，10M_FULL，100M_HALF，100M_FULL，1000M_FULL，AUTO}" 可以配置指定端口的速率和双工模式。
6. 配置端口的描述。
使用命令 "config interface ethernet interface-id description description" 可以为指定端口设置描述，方便管理和区分。
四、保存配置在设置完成后，为了保证配置的持久化，在命令行界面输入 "save"命令保存配置文件。
中兴交换机配置流程和配置命令
二层组播配置
ztecfgset igmp snooping enable //启用igmp
ztecfgset igmp snooping add vlan 2 //设置igmp监听的vlan为用户vlan
ztecfg-routerexit //退出三层配置模式
Snmp属性配置
说明：配置团体属性时private表示相应的字串有读写权限,public则只有只有读权限
ztecfgconfig snmp //进入交换机snmp配置模式
ztecfg-snmpcreate community zte private //创建团体字串,配置为private,表示该子串zte有读写权限
ztecfg-snmpcreate view zteview //创建视图
ztecfg-snmpset community zte view AllView //将团体字串与视图对应起来
信息上告网管服务器
ztecfg-snmpexit //退出snmp配置模式
端口隔离配置
ztecfgset pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口
ztecfgset port 1 duplex full //上行口配置为强制全双工
ztecfgset port 1 speed 100 //上行口配置为强制100M
可选ztecfgset port 1 auto enable //上行口配置更改为自适应
配置vlan
ztecfgset vlan 2 enable //创建vlan2
中兴交换机简明配置教程
中兴交换机简明配置教程1.使用与操作1.1.连接方式8909交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式：●Console连接配置●Telnet连接配置●SSH（Secure Shell）连接配置1.1.1.Console连接8902使用的串口线一头是RJ-45接口，一头是DB9。
一般现场发货时均配发了串口线；如果没有，可以按照以下线序制作：一般通过在PC机上运行的终端仿真程序来进行串口的登录。
以下以Window 操作系统自带的超级终端工具配置为例进行说明。
1.将串口线的RJ-45接头插入8909的串口，另一端DB9接头连接到PC机的串口上。
2.运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进行超级终端连接：3.输入任意的名称，单击“确定”按钮出现选择端口的界面：4.一般选择连接的串口为COM1（以实际端口为准），单击“确定”按钮出现串口端口属性的界面：5.设置每秒位数为9600。
单击“确定”按钮，出现以下界面：6.切换到“设置”页签，选择终端仿真类型为VT100或自动检测，单击“确定”按钮，完成登录设置。
7.如果8909之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。
注：enable用户初始密码为zxr101.1.2.Telnet连接●前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。
●获取IP地址方法Vlan和管理口的IP可以通过Console连接进入8902用户模式，输入enable，密码zxr10，进入特权模式，执行show run查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show runBuilding configuration...!**********Before interface -- show run on RP start!*********interface vlan 201ip address 192.168.51.113 255.255.255.0!nvram mng-ip-address 128.0.17.8 255.0.0.0!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码。
中兴交换机简明配置教程
中兴交换机简明配置教程中兴交换机简明配置教程1.使⽤与操作1.1.连接⽅式8909交换机提供了多种配置⽅式，⽤户可根据所连接的⽹络选⽤适当的配置⽅式：Console连接配置Telnet连接配置SSH（Secure Shell）连接配置1.1.1.Console连接8902使⽤的串⼝线⼀头是RJ-45接⼝，⼀头是DB9。
⼀般现场发货时均配发了串⼝线；如果没有，可以按照以下线序制作：线名B端（RJ-45）A端（DB9）GES串⼝线32 45 63⼀般通过在PC机上运⾏的终端仿真程序来进⾏串⼝的登录。
以下以Window 操作系统⾃带的超级终端⼯具配置为例进⾏说明。
1.将串⼝线的RJ-45接头插⼊8909的串⼝，另⼀端DB9接头连接到PC机的串⼝上。
2.运⾏操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进⾏超级终端连接：3.输⼊任意的名称，单击“确定”按钮出现选择端⼝的界⾯：4.⼀般选择连接的串⼝为COM1（以实际端⼝为准），单击“确定”按钮出现串⼝端⼝属性的界⾯：5.设置每秒位数为9600。
单击“确定”按钮，出现以下界⾯：6.切换到“设置”页签，选择终端仿真类型为VT100或⾃动检测，单击“确定”按钮，完成登录设置。
7.如果8909之前已启动完毕，那么回车后将出现命令⾏提⽰符；如果尚未加电完成，串⼝登录后还可以看到单板的启动信息，等待启动完毕后出现命令⾏提⽰符。
注：enable⽤户初始密码为zxr101.1.2.Telnet连接前提条件知道VLAN的IP或管理⼝的IP地址，登陆⽤户名和密码。
获取IP地址⽅法Vlan和管理⼝的IP可以通过Console连接进⼊8902⽤户模式，输⼊enable，密码zxr10，进⼊特权模式，执⾏show run查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show runBuilding configuration...!**********Before interface -- show run on RP start!*********interface vlan 201ip address mng-ip-address!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理⼝mng-ip及⽹络登陆⽤户名、密码。
中兴交换机2609等简明配置
网管VLAN94业务VLAN419网管地址10.1.7.253网关10.1.26.12609/2818S/2826S/2852S缺省的用户名/密码为admin/zhongxing1、VLAN配置：1.1创建VLAN 94zte(cfg)#set vlan 94 enable将VLAN 94加到25号端口上，并打tag标签：zte(cfg)#set vlan 94 add port 25 tag1.2将业务VLAN 94 加入到1-24号端口上，并打untag标签：zte(cfg)#set vlan 94 add port 1-24 untag1.3激活1-24口业务上的业务VLAN ：zte(cfg)#set port 1-24 pvid 942、配置ip地址zte(cfg)#config routerzte(cfg-router)#set ipport 0 ipaddress 10.1.26.28/23zte(cfg-router)#set ipport 0 vlan 94zte(cfg-router)#set ipport 0 enable3、端口隔离zte(cfg)#set pvlan session 1 add isolated-port 1-24zte(cfg)#set pvlan session 1 add promiscuous-port 25此命令该小区用不上，这是防止路由环路：zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 10.1.26.1zte(cfg-router)#exit4、保存配置信息zte(cfg)#save二、查看命令：1、show port [<portlist>] 显示端口的配置信息和工作状态2、show port <portlist> statistics 显示端口的统计数据；清除端口的统计数据clear port <portlist> {name|statistics|description}；3、show fdb dynamic port <portname> [detail] 显示fdb –即MAC表信息4、show vlan [<vlanlist>] 显示VLAN 的信息。
中兴交换机配置流程和配置命令
zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包
用户端口mac学习限制
zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个
用户端口vlan配置
用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致
zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口
zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid
zte(cfg)#set port 1 duplex full //上行口配置为强制全双工
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应
配置vlan
zte(cfg)#set vlan 2 enable //创建vlan2
中兴交换机数据配置流程图
创作时间：贰零贰壹年柒月贰叁拾日
1.确定交换机管理vlan，本例子为vlan100
2.确定用户vlan，本例子所有用户vlan为vlan2
3.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan2
4.确定交换机管理地址，本例子为
5.确定交换机主机名,本例子为zte
中兴交换机配置流程和配置命令
中兴交换机配置流程和配置命令配置流程：1.连接中兴交换机：使用网线连接中兴交换机的管理端口与电脑的网口，确保网络通畅。
2.设置电脑IP地址：将电脑的IP地址设置为与交换机的管理口在同一个网段，例如交换机管理口的IP地址是192.168.1.1，电脑IP地址可以设置为192.168.1.23.打开浏览器：打开电脑上的浏览器，通过输入交换机管理口的IP 地址进入交换机管理页面。
4. 登录交换机：输入交换机的默认用户名和密码进行登录，通常为admin/admin。
5.进入系统配置：登录成功后，进入系统配置界面，配置交换机的基本信息，例如主机名、域名等。
6.配置接口：配置交换机的各个接口，包括端口的状态、速率、双工模式等。
可以配置端口的VLAN、IP地址等信息。
7.配置VLAN：根据网络需求，配置交换机的VLAN信息，包括创建VLAN、配置VLAN端口等。
8.配置静态路由：配置交换机的静态路由，将需要进行转发的目的网络与对应的出口接口进行关联。
9.配置访问控制列表（ACL）：根据网络安全需求，配置ACL来限制特定流量的通过或禁止。
10.配置QoS：配置交换机的QoS策略，用于对网络流量进行调度和优化，以满足不同应用的需求。
11.保存配置：完成以上配置后，通过保存配置将配置信息应用到交换机中，确保配置生效。
常用的配置命令：1. system-view：进入系统视图，进行全局配置。
2. interface interface-type interface-number：进入接口视图，配置接口相关信息。
3. ip address ip-address {mask ， mask-length}：配置接口IP 地址。
4. vlan 10：创建VLAN10。
5. vlan-interface vlan 10：进入VLAN10的接口视图，进行VLAN 的相关配置。
6. vlan 10 to 20：创建VLAN10至VLAN20的VLAN。
中兴交换机简明配置教程
中兴交换机简明配置教程中兴交换机简明配置教程1.使用与操作1.1. 连接方式8909交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式：●Console连接配置●Telnet连接配置●SSH（Secure Shell）连接配置1.1.1.Console连接8902使用的串口线一头是RJ-45接口，一头是DB9。
一般现场发货时均配发了串口线；如果没有，可以按照以下线序制作：一般通过在PC机上运行的终端仿真程序来进行串口的登录。
以下以Window操作系统自带的超级终端工具配置为例进行说明。
1. 将串口线的RJ-45接头插入8909的串口，另一端DB9接头连接到PC机的串口上。
2. 运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进行超级终端连接：3. 输入任意的名称，单击“确定”按钮出现选择端口的界面：4. 一般选择连接的串口为COM1（以实际端口为准），单击“确定”按钮出现串口端口属性的界面：5. 设置每秒位数为9600。
单击“确定”按钮，出现以下界面：6. 切换到“设置”页签，选择终端仿真类型为VT100或自动检测，单击“确定”按钮，完成登录设置。
7. 如果8909之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。
注：enable用户初始密码为zxr101.1.2.Telnet连接●前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。
●获取IP地址方法Vlan和管理口的IP可以通过Console连接进入8902用户模式，输入enable，密码zxr10，进入特权模式，执行show run查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show runBuilding configuration...!**********Before interface -- show run on RP start!*********interface vlan 201ip address 192.168.51.113 255.255.255.0!nvram mng-ip-address 128.0.17.8 255.0.0.0!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码。
(word完整版)中兴交换机简明配置教程汇总,推荐文档
式
vlan
{<vlan-id>|<vlan-name>}
配置VLAN
参数
VLAN接口
配置模式
ZXR10(config-if)#
全局配置模
式
interface {vlan
<vlan-id>|<vlan-if>}
配置VLAN
接口IP参数
MSTP配置
模式
ZXR10(config-mstp)#
全局配置模
式
spanning-tree mst configuration
配己置MSTP
参数
退出各种命令模式的方法如下:
在特权模式下，使用disable命令返回用户模式。
在用户模式和特权模式下，使用exit命令退出；在其他命令模式下，使
用exit命令返回上一模式。
在用户模式和特权模式以外的其他命令模式下，使用end命令或按
[]
方括号中的关键字或参数为可选项
{ }
大括号中的关键字或参数为必选项
{x|y|z}
表示必须选择x、y、z中的一个
【x{y|z}]
方括号中的内容是可选的，但如果选择了方括号中的内容，就必须选择 大括号中y、z中的一个
2.
2.1.
2.1.1.
例如：配置交换机的名字为：qzjia ncha
zxr10(config)#hostname qzjiancha
3.输入任意的名称，单击“确定”按钮出现选择端口的界面:
4.一般选择连接的串口为COM1（以实际端口为准），单击“确定”按钮出 现串口端口属性的界面：
5.设置每秒位数为9600。单击“确定”按钮，出现以下界面:
中兴交换机简明配置教程
中兴交换机简明配置教程1.连接交换机和电源：将交换机与电源连接，并确保交换机正常启动。
2.连接电脑和交换机：使用网线将电脑和交换机的一些端口连接起来。
3. 打开终端程序：在电脑上打开终端程序，如Putty或SecureCRT。
4. 配置终端连接：在终端程序中选择一个连接类型（如SSH或Telnet），并输入交换机的管理IP地址。
5.输入用户名和密码：输入交换机的用户名和密码以登录。
6. 进入特权模式：在命令行界面中输入`enable` 命令进入特权模式。
7.配置交换机的基本信息：输入以下命令设置交换机的基本信息：```configure terminalhostname [交换机设备名]interface vlan managementip address [管理IP地址] [子网掩码]exit```8. 保存配置：在特权模式下输入`write`命令，将当前配置保存到交换机。
9.配置VLAN：输入以下命令配置交换机的VLAN：configure terminalvlan [VLAN ID]name [VLAN 名称]exit```10.配置端口：输入以下命令将端口添加到VLAN：```configure terminalinterface ethernet [端口号]switchport access vlan [VLAN ID]end```11.配置链路聚合：输入以下命令将多个端口聚合为一个逻辑链路：```configure terminalinterface eth-trunk [聚合端口号]mode lacp-statictrunkport [端口号1] to [端口号2]```12.配置静态路由：输入以下命令设置交换机的静态路由：```configure terminalip route-static [目的网络地址] [子网掩码] [下一跳地址]exit```13.配置访问控制列表（ACL）：输入以下命令创建和配置ACL：```configure terminalacl number [ACL编号]rule [规则编号] [permit，deny] [源地址] [目的地址] [协议]exit```14. 配置交换机的安全功能：输入以下命令设置交换机的安全功能，如端口安全、DHCP Snooping等：```configure terminalport-security enableip-source-guard enabledhcp-snooping enableexit```15. 保存配置并退出：在特权模式下输入`write`命令，将当前配置保存到交换机，并输入`exit`命令退出交换机。
中兴交换机配置流程和配置命令
中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时 private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机Welcome !!! 欢迎您的下载，资料仅供参考！。
中兴交换机简明配置教程
中兴交换机简明配置教程-CAL-FENGHAI.-(YICAI)-Company One1中兴交换机简明配置教程1.使用与操作1.1.连接方式8909交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式：Console连接配置Telnet连接配置SSH（Secure Shell）连接配置1.1.1.Console连接8902使用的串口线一头是RJ-45接口，一头是DB9。
一般现场发货时均配发了串口线；如果没有，可以按照以下线序制作：一般通过在PC机上运行的终端仿真程序来进行串口的登录。
以下以Window操作系统自带的超级终端工具配置为例进行说明。
1.将串口线的RJ-45接头插入8909的串口，另一端DB9接头连接到PC机的串口上。
2.运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进行超级终端连接：3.输入任意的名称，单击“确定”按钮出现选择端口的界面：4.一般选择连接的串口为COM1（以实际端口为准），单击“确定”按钮出现串口端口属性的界面：5.设置每秒位数为9600。
单击“确定”按钮，出现以下界面：6.切换到“设置”页签，选择终端仿真类型为VT100或自动检测，单击“确定”按钮，完成登录设置。
7.如果8909之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。
注：enable用户初始密码为zxr101.1.2.Telnet连接前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。
获取IP地址方法Vlan和管理口的IP可以通过Console连接进入8902用户模式，输入enable，密码zxr10，进入特权模式，执行show run查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show runBuilding configuration...!**********Before interface -- show run on RP start!*********interface vlan 201ip address!nvram mng-ip-address!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码。
中兴交换机配置流程及配置命令
中兴交换机配置流程及配置命令中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable 密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M (可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan 描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。
中兴交换机配置流程和配置命令
中兴交换机配置流程和配置命令一、登录设备1. 首先，通过网线将电脑与中兴交换机的console端口相连。
2. 打开终端仿真软件，如SecureCRT、Putty等。
3.创建一个新的串口会话，选择正确的串口号和波特率，点击“打开”按钮连接设备。
4. 在终端仿真软件上输入交换机的IP地址和登录密码，按Enter键确认登录。
二、创建VLAN1.查看当前交换机上已有的VLAN信息，使用以下命令：show vlan2.创建一个新的VLAN，使用以下命令：vlan vlan-id [vlan-name]vlan-id为VLAN的编号，取值范围为1-4094；vlan-name为VLAN的名称，可选参数。
3.将端口添加到VLAN中，使用以下命令：port vlan vlan-id {port-string ， all} [untagged]vlan-id为VLAN的编号；port-string为端口的范围，如1-10；all表示所有端口；untagged可选参数，表示将端口设置为不带Tag的访问端口。
4.在创建完VLAN后，可以使用以下命令查看已配置的VLAN信息：show vlan三、配置端口1.进入接口配置模式，使用以下命令：interface interface-type interface-numberinterface-type为接口类型，如Ethernet、GigabitEthernet等；interface-number为接口编号。
2.配置接口的模式，使用以下命令：[switchport mode {access ， trunk}]access表示接口为访问模式，用于连接终端设备；trunk表示接口为Trunk模式，用于连接上层网络设备。
3.配置接口的访问模式下的VLAN信息，使用以下命令：switchport access vlan vlan-idvlan-id为所需的VLAN编号。
4. 配置Trunk模式下的VLAN信息，使用以下命令：switchport trunk vlan {add ， remove} vlan-idadd表示添加一个新的VLAN，remove表示移除一个VLAN；vlan-id为VLAN的编号。
中兴交换机简明配置教程汇总
中兴交换机简明配置教程汇总1. 连接硬件设备：首先，确保中兴交换机已经正确连接到电源和网络设备。
通过网线连接中兴交换机的“Console”端口和计算机的串口。
2. 配置串口连接：打开计算机上的终端模拟器软件，例如SecureCRT或PuTTY。
选择正确的串口，波特率设置为9600，并确保其他设置如数据位、停止位和校验位正确。
3. 进入交换机命令行界面：通过串口连接打开终端模拟器后，点击“Enter”键几次，直到看到交换机的命令行提示符。
4. 进入特权模式：在命令行提示符下，输入“enable”命令，然后输入密码（如果已设置），以进入特权模式。
5. 进入全局配置模式：输入“configure terminal”命令，进入全局配置模式。
在全局配置模式下，可以进行交换机的各种配置。
6. 配置主机名：输入“hostname <名称>”命令，将中兴交换机的主机名设置为指定的名称。
7. 配置IP地址：输入“interface vlanif <编号>”命令，进入VLAN接口配置模式。
然后输入“ip address <IP地址> <子网掩码>”命令，设置中兴交换机的IP地址和子网掩码。
8. 配置默认网关：输入“ip default-gateway <默认网关IP地址>”命令，设置中兴交换机的默认网关。
9. 配置SSH远程管理：输入“ssh server enable”命令，启用中兴交换机的SSH服务器功能。
然后输入“user-interface vty 0 15”命令，进入虚拟终端配置模式。
最后输入“authentication-mode aaa”命令，指定使用AAA方式进行身份验证。
10. 配置Telnet远程管理（可选）：输入“telnet server enable”命令，启用中兴交换机的Telnet服务器功能。
然后输入“user-interface vty 0 15”命令，进入虚拟终端配置模式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中兴交换机简明配置教程1.使用与操作1.1. 连接方式8909交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式：✍Console连接配置✍Telnet连接配置✍SSH（Secure Shell）连接配置1.1.1.Console连接8902使用的串口线一头是RJ-45接口，一头是DB9。
一般现场发货时均配发了串口线；如果没有，可以按照以下线序制作：一般通过在PC机上运行的终端仿真程序来进行串口的登录。
以下以Window 操作系统自带的超级终端工具配置为例进行说明。
1. 将串口线的RJ-45接头插入8909的串口，另一端DB9接头连接到PC机的串口上。
2. 运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进行超级终端连接：3. 输入任意的名称，单击“确定”按钮出现选择端口的界面：4. 一般选择连接的串口为COM1（以实际端口为准），单击“确定”按钮出现串口端口属性的界面：5. 设置每秒位数为9600。
单击“确定”按钮，出现以下界面：6. 切换到“设置”页签，选择终端仿真类型为VT100或自动检测，单击“确定”按钮，完成登录设置。
7. 如果8909之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。
注：enable用户初始密码为zxr101.1.2.Telnet连接●前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。
●获取IP地址方法Vlan和管理口的IP可以通过Console连接进入8902用户模式，输入enable，密码zxr10，进入特权模式，执行show run查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show runBuilding configuration...!**********Before interface -- show run on RP start!*********interface vlan 201!nvram!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码。
●登陆工具Windows的Cmd 或第三方telnet工具（如SecureCRT、Putty）●举例如下图，交换机。
1.2. 人机命令1.2.1.命令模式为方便用户对交换网板进行配置和管理，8902交换机根据功能和权限将命令分配到不同的模式下，一条命令只有在特定的模式下才能执行。
任何命令模式下输入()都可以查看该模式下允许使用的命令。
8902交换机的常用命令模式如下表：退出各种命令模式的方法如下：●在特权模式下，使用disable命令返回用户模式。
●在用户模式和特权模式下，使用exit命令退出；在其他命令模式下，使用exit命令返回上一模式。
●在用户模式和特权模式以外的其他命令模式下，使用end命令或按<Ctrl+z>返回到特权模式。
1.2.2.命令格式各项之间用空格分离开。
在命令的帮助信息中有命令使用方法的说明，具体格式约定如下表所示。
2.交换机配置命令2.1. 系统参数配置2.1.1.配置主机名例如：配置交换机的名字为：qzjianchazxr10(config)#hostname qzjiancha2.1.2.配置时区时区设置为当地时区，其中时区采取的是与时间标准时间UTC的时差，取值为<-23~23>,例如北京时间为东八区，配置如下：zxr10(config)#clock timezone WORD 82.1.3.配置时间需在特权模式根据具体时间情况设置，参考以下格式，例如设置时间为2009 年11月4日11：19：00zxr10#clock set 11:19:00 Nov 04 20092.1.4.配置用户(已实际配置在8909交换机上)配置超级用户admin；初始密码分别为123zxr10(config)#username admin password 123查看已配置的用户名zxr10#show username2.1.5.配置enable用户密码(已实际配置在8909交换机上)进入特权模式的用户为enable，出厂默认的密码为zxr10，规范要求修改为admin，命令如下：zxr10(config)#enable secret level 15 adminlevel为CLI权限分级，15为最高权限，可以进行任何操作；使用no enable secret level可删除enable密码2.1.6.配置telnet/ftp/ssh服务（telnet服务已实际配置在8909交换机上）开启telnet连接数为5，空闲退出时间为20分钟，登录口令配置见2.1.4，用户名为admin，密码为：123。
zxr10 (config)#line telnet absolute-timeout 20 号.249/24）。
网络设备启用日志，纪录各种操作和故障信息；1)启用日志，本地日志纪录500行，循环覆盖方式，纪录告警以上信息；zxr10(config)#logging on /*开启日志服务*/zxr10(config)#logging buffer 500 /*本地日志记录500条*/zxr10(config)#logging mode fullcycle /*日志清除方式*/zxr10(config)#logging console notifications/*console口上日志级别为通知*/zxr10(config)#logging level notifications /*设置日志缓存中保存的日志级别*/zxr10(config)#no alarm cpuload-on /*关闭cpuload告警*/2)设置后台Syslog服务器指向维护客户端（.局号.249/24），请按照实际情况修改。
syslog on /*启动syslog协议处理*/syslog level warnings /*设置syslog协议处理日志级别*/syslog server /*设置syslog服务器IP为*/syslog-server facility local0 /*默认设置*/show run /*查询配置结果*/2.1.7.配置NTP配置NTP服务器IP地址指向OMM Serverzxr10(config)#ntp enable 查看trunk组2中成员端口的聚合状态ZXR10(config)#show lacp 2 internalSmartgroup:2Actor Agg LACPDUs Port Oper Port RX MuxPort State Interval Priority Key State Machine Machine2.2. VLAN配置VLAN基本配置命令如下：●创建指定VLAN，并进入VLAN配置模式ZXR10(config)#vlan < vlan-id>●设置VLAN别名ZXR10(config-vlan)#name < vlan-name>●设置端口的VLAN链路类型以太网端口的VLAN链路类型有三种：Access模式、Trunk模式和Hybrid模式，默认为Access模式。
需要进入相应的端口配置ZXR10(config-if)#switchport mode { access| trunk| hybrid}●增加端口成员，如下例所示ZXR10(config)#interface gei_2/1 /*进入端口gei_2/1*/ZXR10(config-if)#switchport access vlan 101 /*配置端口为属于vlan 101的access端口*/ZXR10(config-if)#switchport trunk vlan < vlan-list>配置端口允许一个或多个vlan 通过●批量增加端口成员，如下例，将11到15端口添加到vlan 101ZXR10(config)#vlan 101 /*进入vlan配置模式*/ZXR10(config-vlan 101)#switchport pvid gei_2/11-15●设置端口的native VLAN如果一个trunk端口属于多个设备的vlan，需要设置其归属的native vlan，保证如果未加标签的报文发送到native vlan，如下例：ZXR10(config)#interface gei_2/1 /*进入vlan配置模式*/ZXR10(config-gei_2/1)#switchport trunk native vlan 101●设置VLAN端口IP地址如下例：ZXR10(config)#interface vlan101 1.3.61.3.6Yuhuatai District, Nanjing, China●设置允许发送的TRAP 的类型TRAP 是被管理设备主动向NMS 发送的不经请求的信息，用于报告一些紧急的重要事件zxr10 (config)#snmp-server enable trap●设置TRAPzxr10249 trap version 2c zxr10●配置TRAP 源,地址为LSW的实地：zxr10●SNMP网管网段）访问：zxr10 (config)#acl standard number 80 0.0.0....(32位) 3.常用操作技巧3.1. 问号的使用配置过程中，任意一个命令状态下，执行？将会显示该状态下所有可以执行的命令，如下例所示：HN_NPHLR_8902_LSW1#show interfacebrief Brief summary configurationgei_2 Gigabit ethernet interfaceloopback Loopback interfacenull Null interfaceqinq Qinq interfacesmartgroup Smartgroup interfacesuperqinq Superqinq interfacesupervlan Supervlan interfacetunnel Tunnel interfacevlan Vlan interface<cr>3.2. Tab键的使用配置过程中，可以使用TAB键补齐命令，如下例所示：zxr10(config)#i nt ....Write config result on the flash:MEC Statusmaster Successfullyslave SuccessfullyHN_NPHLR_8902_LSW1#3.3. 恢复出厂设置8902交换机的配置文件保存在/flash/cfg目录下的文件，可以将其删除，然后使用reload命令重启交换机，删除已有配置，如下例所示：HN_NPHLR_8902_LSW1#pwdOCT-01-2008DEC-05-2009NOV-11-2009OCT-01-2008DEC-05-20092drwx 2048 DEC-02-2009 15:28:23 ..3 -rwx 8075 DEC-05-2009 22:46:28HN_NPHLR_8902_LSW1#delete //删除Are you sure to delete files[yes/no]:yes //yesHN_NPHLR_8902_LSW1#reload //重启交换机Proceed with reload [yes/no]:yes //yesHN_NPHLR_8902_LSW1#备注：分别在各层楼中的中兴交换机telnet服务已开启，用户名：admin，密码：123；Console 端口密码为：123。
