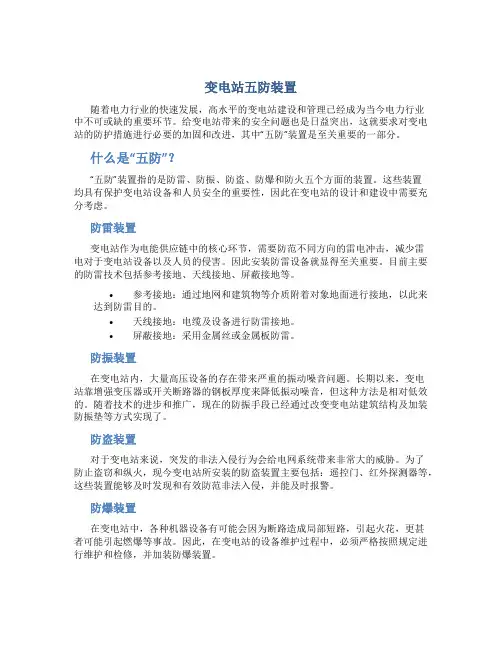

变电站五防装置

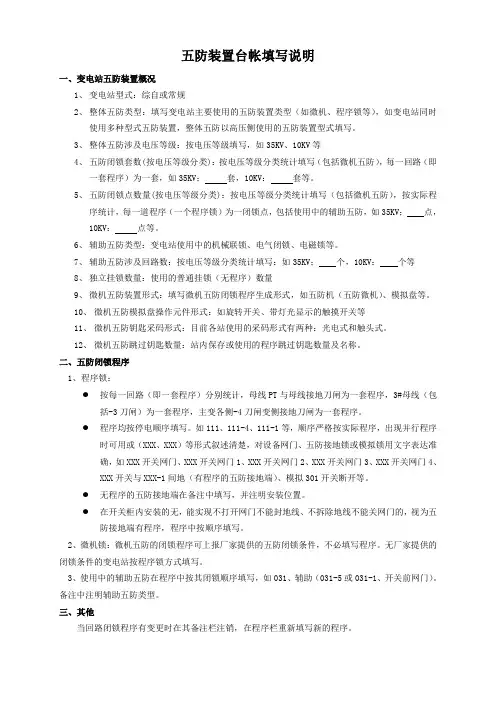

五防装置台帐填写说明

一、变电站五防装置概况

1、变电站型式：综自或常规

2、整体五防类型：填写变电站主要使用的五防装置类型（如微机、程序锁等），如变电站同时

使用多种型式五防装置，整体五防以高压侧使用的五防装置型式填写。

3、整体五防涉及电压等级：按电压等级填写，如35KV、10KV等

4、五防闭锁套数(按电压等级分类)：按电压等级分类统计填写（包括微机五防），每一回路

（即一套程序）为一套，如35KV；套，10KV：套等。

5、五防闭锁点数量(按电压等级分类)：按电压等级分类统计填写（包括微机五防），按实际程

序统计，每一道程序（一个程序锁）为一闭锁点，包括使用中的辅助五防，如35KV；

点，10KV：点等。

6、辅助五防类型：变电站使用中的机械联锁、电气闭锁、电磁锁等。

7、辅助五防涉及回路数：按电压等级分类统计填写：如35KV；个，10KV：个等

8、独立挂锁数量：使用的普通挂锁（无程序）数量

9、微机五防装置形式：填写微机五防闭锁程序生成形式，如五防机（五防微机）、模拟盘等。

10、微机五防模拟盘操作元件形式：如旋转开关、带灯光显示的触摸开关等

11、微机五防钥匙采码形式：目前各站使用的采码形式有两种：光电式和触头式。

12、微机五防跳过钥匙数量：站内保存或使用的程序跳过钥匙数量及名称。

二、五防闭锁程序

1、程序锁：

●●

●●按每一回路（即一套程序）分别统计，母线PT与母线接地刀闸为一套程序，3#母线（包括-3刀闸）为一套程序，主变各侧-4刀闸变侧接地刀闸为一套程序。

程序均按停电顺序填写。如111、111-4、111-1等，顺序严格按实际程序，出现并行程序时可用或（XXX、XXX）等形式叙述清楚，对设备网门、五防接地锁或模拟锁用文字表达准确，如XXX开关网门、XXX开关网门1、XXX开关网门2、XXX开关网门3、XXX开关网门4、XXX开关与XXX-1间地（有程序的五防接地端）、模拟301开关断开等。无程序的五防接地端在备注中填写，并注明安装位置。

在开关柜内安装的无，能实现不打开网门不能封地线、不拆除地线不能关网门的，视为五防接地端有程序，程序中按顺序填写。

2、微机锁：微机五防的闭锁程序可上报厂家提供的五防闭锁条件，不必填写程序。无厂家提供

的闭锁条件的变电站按程序锁方式填写。

3、使用中的辅助五防在程序中按其闭锁顺序填写，如031、辅助（031-5或031-1、开关前网门）。备注中注明辅助五防类型。

三、其他

当回路闭锁程序有变更时在其备注栏注销，在程序栏重新填写新的程序。

变电站五防闭锁装置概况

三江县水利电业有限公司

高压配电装置“五防”管理细则

高压配电装置的“五防”闭锁，是防止误操作和误入带电间隔事故的重要技术措施。在抓好严格执行“三票三制”和提高运行人员素质的同时，必须抓好“五防”闭锁装置的设计、选型、调试、使用、维护和管理。为了更好的落实上级五防装置管理的有关规定，特制定细则如下：

一、各部门职责

1、主管生产副经理对全公司防误工作实施领导。

2、生产技术部是防误工作的职能管理机构，设五防管理管理一名。负责对全公司“五防”工作进行技术性管理，制订本公司防误工作实施细则，落实上级有关的防误管理规定及技术措施。审定防误装置技术方案及防误设备的改造方案。编制本公司防误闭锁装置大修及改造计划，定期对本公司防误装置进行状况分析，上报年度防误装置的工作总结及各项报表、台帐。定期召开防误装置专业会议，组织防误装置的技术培训。

3、安监部负责对“五防”装置使用和管理情况进行监督考核。

4、设计部门要根据生产技术部门的要求对“五防”闭锁装置进行设计和选型。并要求生产厂家根据对闭锁装置的性能要求提供产品及详细的使用说明。

5、变电运行工区设五防专责一名，落实本公司各项防误措施及相关规定，负责建立健全本工区的“五防”设备台帐，组织“五防”装置的大修、改造、验收、维护、消缺等工作，编制年度“五防”检修计划。

6、变电运行工区设防误闭锁装置专责工一名，负责直接组织运行工区所属各变电站“五防”装置的大修、改造、验收、维护、消缺等工作（不含二次回路）。

7、变电检修工区负责防误闭锁装置的大修、改造中涉及二次回路的相关工作，并负责综自站微机五防与后台机接口的相关工作。

8、变电站站长为防误装置管理专责人，负责建立防误闭锁装置的设备台帐，编制程序使用说明，督促本站人员严格执行公司及本工区各项防误管理规定。

二、对“五防”装置的基本要求

1、6千伏及以上的配电装置，必须安装“五防”闭锁装置。并具备“五种防误”功能，即防止误分、误合断路器；防止带负荷拉、合隔离开关或手车触头；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔（高压开关柜或间隔式配电装置有网门时，柜门或网门应带有闭锁，以满足本功能要求）。上述的“五防”除防止误分、误合断路器可采取提示性措施外，其余四防都必须采取强制性防误措施。

2、五防装置应简单、可靠，使用方便。

3、五防装置应能满足操作程序的要求，并具备紧急解锁功能。

4、户外五防装置，应具有防雨、防潮、防尘措施，能长期可靠的投入使用。

5、五防装置必须选用具有入网资质厂家的产品。配电装置不具备“五防”功能的不得投运行。

6、五防装置要安装规范，闭锁可靠，使用灵活。五防锁每组之间不得互开。网栏门锁舌不得外露。

7、微机五防装置程序系统必须独立运行，不得在微机五防机上安装使用其它软件。

综自变电站监控系统防误功能完善，后台机的微机五防闭锁功能应使用超级用户管理。

8、微机五防装置操作钥匙配置不得少于两把、解锁钥匙一把。

9、新建综自站的后台操作应具备输入开关编号的操作校验功能，老站具备增加此

功能条件的应增加。

三、“五防”装置的大修、改造及检修维护

1、五防装置的大修、改造及检修维护工作按规定使用工作票，并制定相应安全组

织及技术措施。

2、新安装的防误闭锁装置必须由防误装置检修人员和运行人员共同验收后方可投

入运行。运行人员必须熟知本站五防程序。

3、防误闭锁装置的检修、消缺或更换工作，工作票上工作任务栏内必须填写清楚，

回路编号必须具体准确，工作票负责人对关键部位的安全要求必须传达至具体工作人员。涉及二次回路的工作提前通知变电检修工区，变电检修工区积极配合。

4、在运行设备与检修设备分界点上的刀闸的防误闭锁装置处工作，须填用二种工

作票，严禁拉、合刀闸，并采取可靠的防止刀闸误合的措施。

5、使用二种工作票进行五防装置的工作，严禁操作一次设备进行试验，并采取可

靠的防误动措施。值班人员验收时也禁止操作一次设备。

6、复杂的或较为危险的五防消缺工作，需制定详细的安全措施，并上报生技科、

安监科批准。

7、不得在五防微机上作其它无关的工作，不得擅自携带软盘在五防微机上使用；

8、保护人员负责微机五防的二次控制回路接线的正确性。

四、“五防”装置的验收、使用及巡视检查

1、五防装置的验收工作必须保证至少两人在一起，互相监督确保安全。

2、新安装的五防装置出厂资料齐全，闭锁程序满足现场条件，锁具使用灵活，安

装牢固，闭锁可靠。

3、严格按照五防程序进行倒闸操作，不得随意更改程序或跳项操作，

4、操作中遇有异常应首先核查调度指令、运行方式、操作顺序、操作方式是否规

范等，确认锁具故障方可按规定使用解锁钥匙。

5、防误闭锁装置应保持良好的运行状态，变电站现场运行规程中对防误装置的使

用应有明确规定，电气闭锁装置应有符合实际的图纸；

6、防误闭锁装置按主设备要求进行巡视检查，重点巡视装置闭锁可靠、防尘设施

完善、锁具无锈蚀、五防专用微机与后台机通讯正常，发现问题及时上报处理。

7、微机五防电脑钥匙的电池应保证电量充足。

8、因防误闭锁装置故障，需整体退出运行，必须经主管生产副经理或总工程师批准；同时制定防止误操作和误入带电间隔的安全措施，加强操作监护，并将情况报生

技科和安监科备案。

9、对于“五防”不完善的配电装置，应做好缺陷记录，并列入计划尽快完善。对

于完善有困难的，要制定出操作特别注意事项及措施，报生技科、安监科批准。

10、对五防装置缺陷要高度重视，并及时消除，却不能及时消除时，要制定相应

的防范措施，操作时增加监护力度，并将情况报生技科和安监科备案。

五、五防解锁锁匙的管理

1、倒闸操作中，操作人员不准擅自解除闭锁装置。当确因闭锁装置故障，不能正

常操作时，应认真核对操作程序正确后，报请主管副主任及以上人员批准，方能使用

解锁工具进行操作。事后按缺陷流程汇报，安排计划限期处理。单人操作禁止解锁。

2、五防解锁钥匙设专用钥匙盒保管，放在钥匙柜内，按值移交。值班负责人为钥
