铝合金氧化颜色
铝合金阳极氧化标准
铝合金阳极氧化标准铝合金是一种常见的金属材料，其具有优良的导热性、导电性和耐腐蚀性，因此在工业制造和日常生活中被广泛使用。
然而，铝合金的表面往往需要进行阳极氧化处理，以提高其表面硬度和耐腐蚀性能。
阳极氧化是一种通过电化学方法在铝合金表面形成氧化膜的工艺，而铝合金阳极氧化标准则是对这一工艺的要求和规范。
本文将就铝合金阳极氧化标准进行详细介绍。
首先，铝合金阳极氧化标准主要包括对氧化膜的厚度、硬度、耐蚀性和颜色等方面的要求。
在实际生产中，氧化膜的厚度是一个非常重要的指标，通常要求在5-25μm范围内。
而氧化膜的硬度则直接影响着铝合金的耐磨性和耐腐蚀性能，因此硬度的测试和控制也是至关重要的。
此外，氧化膜的耐蚀性和颜色也是铝合金阳极氧化标准所要求的重点内容。
其次，铝合金阳极氧化标准还涉及到了处理工艺的要求。
在阳极氧化过程中，电解液的成分、温度、电压和时间等参数都会对氧化膜的质量产生影响，因此需要严格控制这些工艺参数，以确保氧化膜能够符合标准要求。
同时，还需要对氧化膜进行密封处理，以提高其耐腐蚀性能。
此外，铝合金阳极氧化标准还对检测方法和检测设备提出了要求。
在生产过程中，需要通过一系列的检测手段来验证氧化膜的厚度、硬度、耐蚀性和颜色等指标是否符合标准要求。
因此，需要配备相应的检测设备，并严格按照标准的检测方法进行检测。
最后，铝合金阳极氧化标准的实施对于提高铝合金制品的质量和使用性能具有重要意义。
通过严格执行标准要求，可以确保铝合金制品具有良好的耐腐蚀性能和装饰效果，从而满足不同行业对铝合金制品的需求。
综上所述，铝合金阳极氧化标准是对铝合金阳极氧化工艺和产品质量的要求和规范。
严格执行标准要求，不仅可以提高铝合金制品的质量和使用性能，还能够满足不同行业对铝合金制品的需求，推动铝合金产业的发展。
铝合金氧化着色工艺[1]
![铝合金氧化着色工艺[1]](https://img.taocdn.com/s3/m/21ed7f4633687e21af45a9a1.png)
让我们来给自己DIY的铝合金零件穿上漂亮的外衣经过染色法处理的铝制品，颜色美观、鲜艳、抗腐蚀性、耐磨性及绝缘性高于一般的铝制品。
将铝的工件悬于适当的电解质溶液内，以此作阳极进行电解。
在电解过程中，水中的氢氧根离子在阳极放出电子成为水和新生态的氧，它使铝氧化成较厚的氧化铝膜，因为这个过程是金属制品作阳极被氧化的，所以叫做阳极氧化。
铝制品经阳极氧化后，再经着色、封闭、处理即成染色品。
一、染色工艺1.预处理:铝制件在多次机械加工过程中，沾有较多的油脂、少量磨料、灰尘及有缺陷的氧化膜等，这些物质导电性差，不能进行阳极氧化，故需预先处理。
方法是用四氯化碳、三氯乙烯、汽油或甲苯作清洗剂，将铝件浸入，用毛刷刷洗，然后风干，再浸入水中，多次清洗。
油去尽后，立即用热水冲洗。
如果表面生成一层黑色的膜，还要放在32%的硝酸溶液浸泡20秒钟，以便除去黑膜，最后用冷水冲洗干净。
浸入蒸馏水中，备作制氧化膜用。
2.阳极氧化:⑴硫酸电解液的配制:由硫酸(按100%计)18-20公斤和去离子水80-82公斤混合而成，此时溶液比重约为1.125-1.140(波美度约16.5-18.0)。
有时为了获得防护性能好的氧极氧化膜，通常往硫酸电解液中添加少量草酸(每升溶液加入5-6克)。
⑵氧化工艺:将线路仪表安装好，将要染色铝件作阳极并全部浸入电解液中，然后接通电源，按下列工艺条件控制。
电解液温度控制在12-25℃，阳极电流密度1-2安/分米2，槽中电压13-23伏之间。
时间30-40分钟左右。
按上述工艺操作完毕，随时将铝件从电解液中取出，把所沾的酸液用清水冲洗干净，低凹部分更应注意，否则会有白斑出现。
酸液清洗干净后，浸入清洁水中备用。
3.染色:铝件经过阳极氧化后，表面形成了能吸附，以共价键或氢键等键型键合而成有色络合物，出现色泽。
⑴染料选择:染料分无机染料和有机染料两种。
无机染料多为无机盐组成，染色时将铝件分别在甲、乙两种化合物溶液(见下表)中浸泡，生成带色化合物，达到染色目的。
1.硬质氧化和普通氧化的区别
硬质氧化与普通氧化的区别硬质氧化的氧化膜有50%渗透在铝合金内部、50%附着在铝合金表面，因此硬质氧化后产品外部尺寸变大、内孔变小，而普通氧化后外部尺寸变小内孔变大。
硬质氧化颜色硬质氧化一般做黑色与氧化膜本色（自然色），本色由铝合金材料成份所决定，同一种型号的铝型材（6061-T6），而不同生产厂家，氧化膜的颜色是不同的，若同一铝合金生产厂家的同一型号的材料有可能也有区别的，因此，氧化膜本色一般用于产品的内部件。
铝合金硬质氧化的优势1、因为铝合金硬质氧化后表面硬度可达HV500左右；2、氧化膜厚度25-250um；3、附着力强，根据硬质氧化所生成的氧化特点：所生成的氧化膜有50%渗透在铝合金内部，50%附着在铝合金表面；4、绝缘性好：击穿电压可达2000V5、耐磨性能好：对于含铜量超过2%的铝合金其最大的磨耗指数为3.5mg/1000转。
其他所有的合金磨耗指数不应超过1.5mg/1000圈。
6、无毒：氧化膜和用来生产阳极氧化膜的电化学工艺应对人体无害因此目前很多行业为了机械加工的方便、减轻产品的重量、环保等要求，目前有的产品中的部份零部件由铝合金硬质氧化来代替不锈钢、传统的喷涂、电镀工艺。
硬质氧化介绍硬质阳极氧化是一种厚膜阳极氧化法，这是一种铝和铝合金特殊的阳极氧化表面处理工艺。
此种工艺，所制得的阳极氧化膜最大厚度可达250微米左右，在纯铝上能获得1500kg/mm2的显微硬度氧化膜，而在铝合金上则可获得400～600kg/mm2的显微硬度氧化膜。
氧化膜层导热性很差，其熔点为2050℃，电阻系数较大，经封闭处理（浸绝缘物或石蜡）击穿电压可达2000V，在大气中较高的抗蚀能力，具有很高的耐磨性，也是一种理想的隔热膜层，也有良好的绝缘性，并具有与基体金属结合得很牢固等一系列优点，因此在国防工业和机械零件制造工业上获得及其广泛的应用。
主要应用于要求高耐磨、耐热、绝缘性能好等的铝和铝合金零件上。
如各种作为圆筒的内壁，活塞、汽塞、汽缸、轴承、飞机货舱的地板、滚棒和导轨、水利设备、蒸汽叶轮、适平机、齿轮和缓冲垫等零件。
铝及其合金的氧化着色介绍
化学氧化膜较薄。一本不宜单独使用。在汽车工业级一些装饰材料上，已铝合 金的本色氧化，然后进行喷漆或电泳，可有效的提高漆层与本基的结合力。由于 化学氧化具有工艺简单操作方便污染性小，在工业上已经得到较大的推广。
透明至灰色
与时间有关， 膜层生成快
高
NSS330h （高于硫酸
体系）
好
优于硫酸体系
液 类 型
草酸体系
与基材有关 系
可得到高厚 度氧化膜， 及硬质氧化
膜
高
好，有很强 的耐压性能
好，主用运 用于航空行
业
结合力好，对 CL的含量要求 严格，易产生
颜色干涉。
混和酸体系
与混酸类型 有关
厚度可以通 过时间控制
各有优缺点
高
性 质氧化时 间及工艺
有关
低
磷酸盐膜
与氧化时
间及工艺 有关
低
一般
结合力好
好
好
结合力好
一般
结合力好
化学氧化膜一般不单独使用，由于去具有较强的吸附能力，可用做涂层的前处 理工艺进行使用，可提高涂层与基材的结合力。因化学氧化膜层薄（0.5-4微米） 通过特殊工艺 可使厚度提高到5微米以上，但是氧化膜出现粉末及白点状。
金属的氧化,磷化和着色

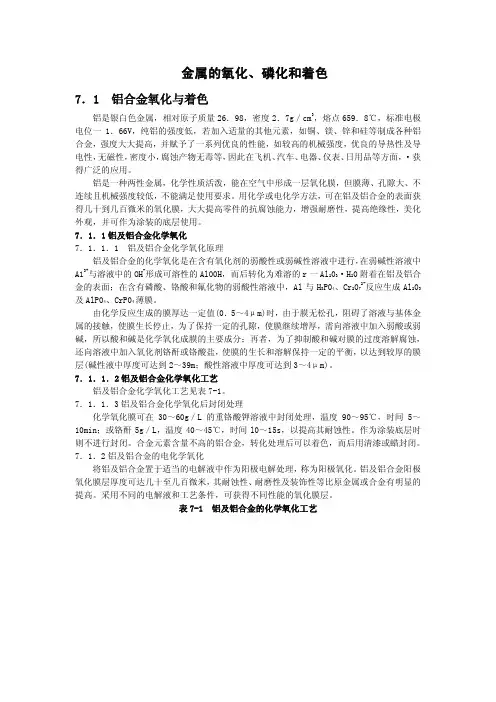

金属的氧化、磷化和着色7．1 铝合金氧化与着色铝是银白色金属，相对原子质量26．98，密度2．7g／cm3，熔点659．8℃，标准电极电位一1．66V，纯铝的强度低，若加入适量的其他元素，如铜、镁、锌和硅等制成各种铝合金，强度大大提高，并赋予了一系列优良的性能，如较高的机械强度，优良的导热性及导电性，无磁性，密度小，腐蚀产物无毒等，因此在飞机、汽车、电器、仪表、日用品等方面，·获得广泛的应用。
铝是一种两性金属，化学性质活泼，能在空气中形成一层氧化膜，但膜薄、孔隙大、不连续且机械强度较低，不能满足使用要求。
用化学或电化学方法，可在铝及铝合金的表面获得几十到几百微米的氧化膜，大大提高零件的抗腐蚀能力，增强耐磨性，提高绝缘性，美化外观，并可作为涂装的底层使用。
7．1．1铝及铝合金化学氧化7．1．1．1 铝及铝合金化学氧化原理铝及铝合金的化学氧化是在含有氧化剂的弱酸性或弱碱性溶液中进行，在弱碱性溶液中A13+与溶液中的OH-形成可溶性的Al00H，而后转化为难溶的r一Al203·H20附着在铝及铝合金的表面；在含有磷酸、铬酸和氟化物的弱酸性溶液中，Al与H3P04、Cr2072-反应生成Al203及AlP04、CrP04薄膜。
由化学反应生成的膜厚达一定值(0．5～4μm)时，由于膜无松孔，阻碍了溶液与基体金属的接触，使膜生长停止，为了保持一定的孔隙，使膜继续增厚，需向溶液中加入弱酸或弱碱，所以酸和碱是化学氧化成膜的主要成分；再者，为了抑制酸和碱对膜的过度溶解腐蚀，还向溶液中加入氧化剂铬酐或铬酸盐，使膜的生长和溶解保持一定的平衡，以达到较厚的膜层(碱性液中厚度可达到2～39m；酸性溶液中厚度可达到3～4μm)。
7．1．1．2铝及铝合金化学氧化工艺铝及铝合金化学氧化工艺见表7-1。
7．1．1．3铝及铝合金化学氧化后封闭处理化学氧化膜可在30～60g／L的重铬酸钾溶液中封闭处理，温度90～95℃，时间5～10min；或铬酐5g／L，温度40～45℃，时间l0～15s，以提高其耐蚀性。
铝合金阳极氧化及着色
1 前言铝及其合金材料由于其高的强度/重量比,易成型加工以及优异的物理、化学性能,成为目前工业中使用量仅次于钢铁的第二大类金属材料;然而,铝合金材料硬度低、耐磨性差,常发生磨蚀破损,因此,铝合金在使用前往往需经过相应的表面处理以满足其对环境的适应性和安全性,减少磨蚀,延长其使用寿命;在工业上越来越广泛地采用阳极氧化的方法在铝表面形成厚而致密的氧化膜层,以显著改变铝合金的耐蚀性,提高硬度、耐磨性和装饰性能;阳极氧化是国现代最基本和最通用的铝合金表面处理的方法;阳极氧化可分为普通阳极氧化和硬质阳极氧化;铝及铝合金电解着色所获得的色膜具有良好的耐磨、耐晒、耐热和耐蚀性,广泛应用于现代建筑铝型材的装饰防蚀;然而,铝阳极氧化膜具有很高孔隙率和吸附能力,容易受污染和腐蚀介质侵蚀,心须进行封孔处理,以提高耐蚀性、抗污染能力和固定色素体;2 铝及铝合金的阳极氧化普通阳极氧化铝及其合金经普通阳极氧化可在其表面形成一层Al2O3膜,使用不同的阳极氧化液,得到的Al2O3膜结构不同;阳极氧化时,铝表面的氧化膜的成长包含两个过程：膜的电化学生成和化学溶解过程;只有膜的成长速度大于溶解速度时,氧化膜才能成长、加厚;普通阳极氧化主要有硫酸阳极氧化、铬酸阳极氧化、草酸阳极氧化和磷酸阳极氧化等,以下介绍一些普通阳极氧化新工艺骐骥导航：机械网址导航;宽温快速阳极氧化1硫酸阳极氧化电解液的温度要求在23℃以下,当溶液的温度高于25℃时,氧化膜变得疏松、厚度薄、硬度低、耐磨性差,因此在原硫酸溶液中加入氧化添加剂对原工艺进行改进,改进后的溶液配方为：硫酸ρ＝／cm3150－200g／L最佳值160g／LCK－LY添加剂20－35g／L 最佳值30g／L铝离子－20g／L最佳值5g／LCK－LY氧化添加剂包括特定的有机酸和导电盐,前者能提高电解液的工作温度,抑制阳极氧化膜的化学溶解,在较高的温度下对抑制氧化膜疏松有良好的作用；后者能增强电解液的导电性,提高电流密度,加快成膜速度;该添加剂溶于硫酸电解液,对电解液中的金属离子有络合作用,使溶液中铝离子的容忍量提高,氧化液的寿命延长,操作温度可达30℃以上,而普通硫酸氧化工艺21℃以上就必须开冷水机；同时减少了氧化时间,并可获得高质量的氧化膜;硼酸－硫酸阳极氧化2硼酸－硫酸阳极氧化是取代铬酸阳极氧化的一种薄层阳极氧化新工艺;硼酸－硫酸阳极氧化溶液的组成为：45g/L H2SO4＋8g/L H3BO3;阳极氧化膜退膜溶液：按ASTMB137美国实验材料标准规定溶液,即：20g/L CrO3＋35mL /L H3PO4;其它方面工艺的改进巩运兰等对铝在铬酸中高电压阳极氧化进行了研究3,结果表明,铬酸体系高电压阳极氧化得到的氧化膜多孔,膜孔径极不规整,呈树枝状,浓度对孔径和膜厚都有影响;在磷酸中采用直流恒压电解的方法对铝试样进行阳极氧化处理;实验表明,随着电解电压的升高,阻挡层厚度、多孔层胞径和孔径均呈线性增加,其原因与离子迁移等密切相关;此项技术起源于本世纪30年代,由于磷酸氧化膜具有很强的粘合力,是电镀、涂漆的良好底层,因此得到越来越广泛的应用;铝及铝合金的硬质阳极氧化铝及其合金经硬质阳极氧化处理后,可在其表面生成厚度达几十到几百微米的氧化膜,由于这层氧化膜具有极高的硬度铝合金上可达400－6000kg/mm2,纯铝上可达1500kg/mm2,优良的耐磨性、耐热性氧化膜熔点可达2050℃和绝缘性,大大提高了材质本身的物理性能、化学性能和机械性能,在国防及机械制造领域获得了广泛应用;硫酸硬质阳极氧化骐骥导航：机械网址导航硫酸法成分简单稳定,操作容易,低温氧化可获得数十至数百微米的硬质膜;硫酸硬质阳极氧化的主要缺陷是一般要在低温下进行,而且受铝合金组成的影响很大;混合酸常温硬质阳极氧化混合酸常温硬质阳极氧化是指以硫酸为主,加入少量草酸等二元酸,以获得较厚的膜,同时扩大使用温度的上限,可允许将阳极氧化温度提高到10－20℃之间,所获得氧化膜的特征与硫酸阳极氧化膜相似;在10－20℃下电解,能获得耐磨性好的氧化膜和高着色率；实行高电流密度的混合酸电解,可防止氧化膜溶解,可在较高的温度下实施,降低生产成本,使膜层更加平滑、光洁、细密,厚度更大,硬度更高;脉冲硬质阳极氧化脉冲硬质阳极氧化采用间断电流或交替的高低电流进行氧化,成功避免了烧焦和粉末,在室温下,所获得氧化膜在硬度、耐蚀性、柔性、电阻和厚度的均匀性方面均优于一般的直流氧化,并且生产效率可提高3倍;氧化膜性能比较见表1;铸铝合金硬质阳极氧化4合金中含有较多的硅超过7%就很难在硫酸体系中进行阳极氧化,而ZL102合金含硅量高达10%－13%,高硅的存在,容易造成硅的晶向偏析,导致成膜困难,膜层均匀性差;欧阳新平等人通过实验研究,研制出了适合高硅铝合金硬质阳极氧化的工艺配方,使直流电源成功地在ZL102合金上制取性能良好的硬质氧化膜;该实验采用恒电流法,附加空气搅拌,得出的最佳工艺配方为4：硫酸ρ=cm315－40g/L磺基水杨酸20g/L添加剂M Y－L电流密度3－6A/dm2时间 60min温度0℃其中M Y是一种阴离子表面活性剂,同时也是Al3＋的络合剂;它能优先吸附在高电流密度处并放电使电场分布均匀,同时也能起到缓冲作用,抑制氧化膜的溶解,从而获得均匀平整的氧化膜;周建军等人以直流叠加脉冲电源对含铜的高硅铸造铝合金进行硬质阳极氧化,研究了电源脉冲幅度对膜层性能的影响;实验的最佳工艺条件为5：硫酸ρ=cm3120－160g/L添加剂7－8g/L脉冲比∶电流密度－dm2温度0℃时间 50min搅拌压缩空气结果表明,提高氧化时电源的脉冲幅度能明显提高膜层性能;利用直流叠加脉冲硬质阳极氧化,能够在难于氧化的含铜、高硅的铸造铝合金上生成性能较好的氧化膜;低压硬质阳极氧化6绝大多数铝合金硬质阳极氧化零件,特别是零件的密封面和滑动配合部位,不仅要求膜层具有较高的硬度和厚度,而且还要求低的粗糙度－;雷宁等通过对氧化过程中零件表面状态的分析及膜层增长速率的测定,找出了影响氧化膜质量及表面粗糙度的主要原因,提出了低压硬质阳极氧化工艺：硫酸ρ=cm3220－240g/LT －2－2℃t 180minDA －dm2最终电压≤40V给电方式：初始20min内,电流密度升至－dm2,并始终保持至氧化结束;此外,成都飞机工业集团公司根据美军标MIL－A－8625F及麦道公司标准评价铝合金阳极氧化膜的各项性能,研究了具体材料及施加电流密度对膜厚、成膜时间、耐蚀性、耐磨性和烧毁率的影响;结果表明：在交流叠加电源所产生的高电流密度下可得到质量较好的铝合金阳极氧化膜;3 电解着色经阳极氧化后的铝材进行电解着色,可以提高装饰效果和商品价值;氧化膜的厚度、均匀性及结构与电解着色速度和色差有直接关系;电解着色时金属离子是在膜孔底部的阻挡层上还原沉积的;由于金属粒子受光的散射作用而显色;欲在阻挡层上沉积金属,关键在于活化阻挡层;所以要使用交流电的极性变化来提高其化学反应活性;又由于阻挡层具有整流作用,将交流电变成了直流电,故铝一侧电流的负成分占主导,进入膜孔内的金属离子被还原析出;以往铝型材着色大都是青铜色系,以单锡盐或镍锡混盐为主;近年来电解着古铜色将被钛金色、金黄色、仿不锈钢色、浅红色、香槟色、银灰色等多种浅色调所代替;钛金色鲜活而不妖艳,黄中透红,令人赏心悦目,并具有着色成本较低,增值较高的优点,它作为浅色调中的主色调己十分明显;以银盐和锰盐为主盐的金黄色在香港和越南市场行情良好;锰盐着金黄色逼真,成本较低;但不稳定,不宜连续生产；银盐着色可获得金黄色、绿金色、黄绿色和金土色等多种色调,槽液十分稳定,潜在经济效益好,应开发应用;电解着色工艺的改进铝合金表面着亮黑色工艺7此工艺是经锡铜离子在着色电解槽中进行着色反应后生成的二元金属氧化物膜层,色泽墨黑亮丽,是一种独具特色的铝合金防腐蚀和装饰材料;电解着色液组成为：30% SnSO4,30% NiSO4,15% CuSO4的混合溶液;经氧化处理的铝材为阳极,以石墨电极为阴极,50Hz220V交流电源经调压器调至8V后输入电解槽,电解着色10min,即可得到亮丽的黑色铝合金表面;阳极化铝光干涉电解着色工艺8在用锡盐进行光干涉电解着色的研究中发现,获得蓝色的干涉色最为困难,用普通电解着色方法着色,获得蓝色也是困难的,于芝兰等人在此方面进行了研究;实验材料为L22号工业纯铝,含铝%和LD31相当于美国的6063,试样尺寸L250 mm×50mm×1mm,LD3125mm×25mm 角材,厚,其表面积为；阳极氧化条件,H2SO4ρ=cm3180g/L,18℃,－dm2,30min,膜厚12－14μm；用磷酸直流扩孔处理；锡盐电解着色：SnSO416g/L,H2SO414g/L,混合添加剂16g/L,18－2 0℃,交流着色电压12－14V,此外还使用铜盐和Cu－Ni混合盐电解着色,可得到黄红、绿、蓝较稳定的干涉色;开发新电源是开拓电解着色新工艺的重要手段9改变电源波形和施电方式来提高阳极氧化膜综合性能和开拓电解着色新工艺,是新的研究热点;己商品化的有脉冲、电流反向换相和直流脉冲等电源;功能性氧化和着色兼容的微弧氧化电源,是以提高氧化速度、厚度均匀性、硬度、孔隙率分布和改善孔结构形态为目的;研究新电源可克服化学和电化学方法中的缺陷和局限;4 封闭处理为了提高阳极氧化膜的耐蚀、抗污染、电绝缘和耐磨等性能,铝及铝合金在阳极氧化和着色后都要进行封闭处理;其方法较多,对不着色的氧化膜可进行热水、蒸汽、重铬酸盐和有机物封闭；对着色的氧化膜可用热水、蒸汽、含有无机盐和有机物等封闭;封闭的主要方法沸水和蒸汽封闭采用水蒸汽封闭法,可以有效地封闭所有的孔隙;若在封闭前将氧化后的制件进行真空处理一段时间,则封闭效果更加明显;蒸汽封闭的特点是不发生颜色的透扩散现象,因此不宜出现“流色”;但是蒸汽封闭法所用的设备及成本较沸水法高,所以除非有特殊要求,应尽可能使用沸水法封闭;当用蒸汽封闭时,温度应控制在100－110℃,时间为30min,温度太高,氧化膜的硬度和耐磨性严重下降,因此蒸汽温度不可太高;重铬酸盐封闭此法适宜于封闭硫酸溶液中阳极氧化的膜层及化学氧化的膜层,用本方法处理后的氧化膜显黄色,耐蚀性高,但不适用于装饰性使用;这种方法的实质是在较高的温度下,使氧化膜和重铬酸盐产生化学反应,反应产物碱式铬酸铝及重铬酸铝就沉淀于膜孔中,同时热沉淀使氧化膜层表面产生水化,加强了封闭作用,故可认为是填充及水化的双重封闭作用;通常使用的封闭溶液为5%－10%的重铬酸钾水溶液,操作温度为90－95℃,封闭时间为30min,沉淀中不得有氯化物或硫酸盐;封闭处理工艺的改进常温封闭的研究10常温封闭具有节能、封闭时间短及封孔效果好等优点,己得到广泛的认可及接受;常温封闭液配方及工艺条件如下：醋酸镍5－8g/L氟化钠1－L表面活性剂－L添加剂A 3g/LpH值－T 25－60℃t 10－15min常温封闭工艺所获得的封闭膜具有紧密的结构及优良的耐蚀性能;和沸水封闭方法比较,具有速度快、节约能源、操作简单、原料来源方便等优点;封闭时间越长,其性能越好;水解盐封闭法11水解盐封闭法,又称钝化处理;目前在国内应用较广泛,主要用于染色后膜封闭,其封闭机理是易水解的钴盐与镍盐被氧化膜吸附后,在阳极氧化膜微细孔内发生水解,产生氢氧化物沉淀将孔封闭;工艺配方为：NiSO4·7H2O 4－5g/LCoSO4·7H2O －LH3BO3 4－5g/LNaAc·3H2O 4－6g/LpH值4－6T 80－85℃t 15－20min此法克服了沸水封闭的许多缺点,封孔质量达到了国家标准;微弧阳极氧化微弧阳极氧化又称微等离子体氧化或阳极火花沉淀,是阳极氧化技术的发展,它使用比普通阳极氧化高的电压;微弧阳极氧化突破传统阳极氧化的限制,将Al、Ti、Ta等金属或其合金置于电解液中,利用电化学方法,使该材料表面微孔中产生火花放电斑点,在热化学、等离子体化学和电化学共同作用下,生成陶瓷膜层的阳极氧化方法;放电过程中,每平方厘米铝阳极表面约有105个火花存在,放电时瞬间温度可达8000K以上,生成一种性能类似于烧结碳化物的陶瓷膜;此氧化膜硬度特高,耐磨,绝缘电阻高;在特殊电解液中氧化还可以形成不同色调花纹的瓷釉质感的铝表面,既可作高等装饰材料又可作功能膜,如汽车活塞环、电子工业的绝缘层等;微弧阳极氧化技术采用高电压,大电流的工作方式,在制取多功能保护涂层方面获得越来越广泛的应用,在航天、航空、机械、电子、纺织等工业领域有广阔的应用前景;微弧阳极氧化陶瓷膜层的性能研究12卢立红等人采用脉冲电源,对发动机活塞用铝合金ZL108基体进行了微弧氧化处理;工艺流程为：除油→去离子水漂洗→微弧氧化→自来水冲洗→自然干燥;电解液主要成分为柠檬酸三钠和磷酸钠;微弧氧化电压：工作电压可调,起始击穿电压为80V,最高工作电压为230V;实验表明,微弧氧化膜层表面粗糙度高于一般电镀层和阳极氧化层,远低于各种喷涂层;随着电流密度及强化时间的增加,膜层的表面粗糙度增大;最初随着电流密度的增加,所获得膜的硬度也增加,超过8A/dm2以后,膜层硬度趋于稳定;经微弧氧化后,耐磨性提高了3－4倍;微弧阳极氧化技术的改进微弧氧化自润滑陶瓷覆层13陶瓷层的弱点是摩擦系数高,对磨件磨损加剧;采用一步法电化学方法进行了微弧氧化陶瓷层摩擦学改性研究;采用自制专用脉冲电源,基体材料为ZL108,以碱性微弧氧化电解液为基础,溶入适量硫代钼酸铵及相应添加剂;实验表明,采用微弧氧化后,在铝合金表面一步法共生合成了自润滑陶瓷涂层,其摩擦系数由一般微弧氧化涂层的－降至－,用此工艺制备的摩擦副摩擦学性能显著改善,延长了使用寿命;微弧氧化陶瓷层石墨相采用在微弧氧化过程中同步沉积石墨相的方法可提高陶瓷层的减摩性能,对其进行磨损实验,基体材料为ZL108,所用电解液为NaOH溶液,向原电解液中加入的减摩离子为石墨,同时电解的温度不超过40℃;搅拌使石墨离子悬浮;实验表明,在电解液中加入石墨的方法对Z L108进行微弧氧化的同时,在陶瓷层中同步沉积了石墨第二相,实现了对铝合金微弧氧化陶瓷层减摩改性的目的;5 阳极氧化技术的展望骐骥导航：机械网址导航铝及铝合金阳极氧化技术以提高氧化速度和硬度为发展方向;为提高氧化速度和综合性能建议采用带有脉冲波的EOE－88系列脉冲电源,其输出电压和电流中脉冲成分丰富,相当于每秒有300个小脉冲波叠加在直流波上,成膜速度快;对于厚膜氧化,可采用频率为3－的“快脉冲”电源,充分发挥节电、提高速度和硬度的优势;这种电源在氧化膜为12μm以下时优点不明显;复合阳极氧化作为一种新型的阳极氧化技术,分别在硫酸、草酸和磷酸三钠电解液中添加如Fe3O4、CrO2、TiO2等磁性粉体,Al2O3、SiC、SiN等超硬粉体和石墨等导电性粉体微米级,使其悬浮于电解液中进行阳极氧化;该工艺具有操作容易、设备简单、成本低等优点,与常规阳极氧化比较,其氧化速度、操作温度上限和膜层性能有显著提高;日本的吉村长藏等首先进行了这方面的研究,结果表明,有的粉体可提高膜层硬度,有的粉体可降低氧化槽压,有的粉体则可增加膜层厚度;新近的研究结果表明：Al2O3粉体可使铝在H3PO4溶液中的氧化膜的硬度和耐蚀性提高一倍以上,因而具有广阔的研究前途;添加剂的研究目前十分活跃,添加剂品种繁多,作用机理也不尽相同,添加剂的有效作用使其具有巨大的市场潜力;综上所述,铝及其合金阳极氧化出现了许多新工艺,但也受到各种表面处理方法的挑战,预计在未来10年内,阳极氧化技术仍将是主要的表面处理方法,但工艺技术要不断提高才能长期占主导地位;。
铝合金氧化发黑处理
铝合金氧化发黑处理铝合金是一种常见的材料，广泛应用于建筑、汽车、航空航天等领域。
然而，铝合金表面容易受到氧化和腐蚀的影响，影响其美观度和耐久性。
因此，氧化发黑处理成为了一种常见的铝合金表面处理方法。
一、氧化发黑处理的原理氧化发黑处理是利用电解氧化的原理，在铝合金表面形成一层氧化膜，使其表面呈现出黑色。
氧化膜的形成是通过在铝合金表面施加直流电压，在电解液中形成氧化层，形成保护膜的过程。
氧化膜的厚度和颜色可以通过控制电压、电解液的成分和温度等参数进行调节。
二、氧化发黑处理的优点1.提高耐腐蚀性能：氧化膜可以形成一层保护膜，能够有效防止铝合金表面受到腐蚀和氧化的影响。
2.美观度高：氧化发黑处理后的铝合金表面呈现出黑色，具有高贵、高档的视觉效果，适用于高端建筑、汽车等领域。
3.提高硬度：氧化膜具有一定的硬度，可以提高铝合金表面的耐磨性和抗刮擦性。
三、氧化发黑处理的方法1.化学氧化法：将铝合金放入酸性氧化液中，通过控制温度和时间等参数，使铝合金表面形成一层氧化膜。
2.电解氧化法：将铝合金放入电解槽中，通过施加正向电压，在电解液中形成氧化层，形成保护膜的过程。
3.机械氧化法：利用高速旋转的钢丝刷或砂带等机械设备，在铝合金表面切削出一定深度的氧化层，形成黑色表面。
四、氧化发黑处理的注意事项1.处理前需进行表面清洁：铝合金表面必须清洁干净，去除油污和氧化物等杂质，以免影响氧化发黑效果。
2.控制氧化膜厚度：氧化膜的厚度和颜色可以通过控制处理时间、电压、电解液的成分和温度等参数进行调节，需根据实际情况进行控制。
3.注意安全：氧化发黑处理涉及到电解和化学处理，需注意安全，避免发生意外事故。
五、结论氧化发黑处理是一种常见的铝合金表面处理方法，具有提高耐腐蚀性能、美观度高、提高硬度等优点。
处理方法包括化学氧化法、电解氧化法和机械氧化法等，需注意表面清洁、控制氧化膜厚度和安全问题。
铝阳极氧化着色工艺与色彩原理
铝阳极氧化着色工艺与色彩原理铝阳极氧化着色工艺是一种通过阳极氧化处理来改变铝合金表面颜色的工艺。
通过该工艺处理后的铝合金表面具有丰富多样的色彩，不仅美观大方，还具有较强的耐候性和耐腐蚀性。
以下将详细介绍铝阳极氧化着色工艺及其色彩原理。
1.铝阳极氧化工艺铝阳极氧化是指将铝合金材料作为阳极放入电解槽中，经过电解处理后，在铝表面形成氧化膜。
这一氧化膜具有一定的硬度和厚度，可有效提高铝合金材料的耐候性和耐腐蚀性。
铝阳极氧化可通过调整电解槽中的温度、电流密度、电解液成分等参数来改变氧化膜的特性。
2.铝阳极氧化着色工艺a.吸附着色吸附着色是指在阳极氧化膜表面通过吸附有机染料来着色。
这种方法可以产生丰富的色彩，色彩饱和度高，并且具有良好的光泽度。
常见的有机染料有染料黑、染料绿、染料棕等。
着色过程中，铝阳极氧化膜的孔隙可以吸附染料分子，并在孔隙的相互作用下形成染料分子吸附层，从而使铝膜颜色发生变化。
b.金属成分着色金属成分着色是指通过电解方法在阳极氧化膜表层沉积金属盐来实现着色。
这种方法产生的颜色相对较稳定，但颜色较少。
常见的金属盐有铁盐、钴盐等。
金属离子可通过电解那个法在阳极氧化膜表面的孔隙中沉积，从而改变铝膜的颜色。
沉积后的金属盐相对固定，不容易被移除。
3.色彩原理在吸附着色中，有机染料分子与阳极氧化膜孔隙表面的氧化铝之间通过物理吸附作用相互结合，产生色彩。
吸附染料分子的种类和分布与氧化膜孔隙的结构和尺寸有关，这些因素共同决定了氧化膜的色彩效果。
在金属成分着色中，金属离子通过电解沉积在氧化膜孔隙表面，形成了金属陶瓷的结构，从而改变了阳极氧化膜的光学特性。
金属成分可以吸收、反射和散射光线，改变了光线的传播路径和波长，从而产生不同的颜色。
总体而言，铝阳极氧化着色工艺可以通过调整工艺参数和选择合适的着色方法来实现多种色彩的效果。
这种工艺不仅能够提高铝合金材料的外观质感，还能改善其表面性能，增强其耐候性和耐腐蚀性，广泛应用于建筑、汽车、电子等领域。
铝合金迷彩氧化
铝合金迷彩氧化
铝合金迷彩氧化是一种独特的表面处理工艺，通过在铝合金表面形成一层氧化膜，赋予其优异的耐腐蚀、耐磨损和美观性能。
而迷彩氧化则是在此基础上，通过特殊的技术手段，使铝合金表面呈现出类似迷彩的图案和色彩，从而达到更好的隐蔽和装饰效果。
铝合金作为一种轻质、高强度的金属材料，在航空、汽车、建筑等领域得到了广泛应用。
然而，铝合金表面的化学性质活泼，容易受到氧化、腐蚀等因素的影响，从而降低了其使用寿命和美观度。
因此，对铝合金进行表面处理，提高其耐腐蚀、耐磨损性能，一直是人们关注的焦点。
迷彩氧化工艺的出现，为铝合金表面处理带来了新的选择。
这种工艺利用电化学氧化的原理，在铝合金表面形成一层致密的氧化膜，然后通过特殊的染色技术，使氧化膜呈现出迷彩图案和色彩。
这样不仅可以提高铝合金的耐腐蚀、耐磨损性能，还可以使其具有更好的隐蔽性和装饰性。
铝合金迷彩氧化的优点在于，其处理过程环保、无污染，不会对铝合金基材造成损伤。
同时，迷彩图案和色彩可根据客户需求进行定制，具有很高的设计自由度。
此外，迷彩氧化膜具有较高的硬度和耐磨性，可以有效保护铝合金表面不受外界环境的侵蚀。
总之，铝合金迷彩氧化是一种具有独特魅力和实用价值的表面处理工艺。
它不仅可以提高铝合金的耐腐蚀、耐磨损性能，还可以赋予其独特的迷彩图案和色彩，为铝合金制品增添了新的视觉感受和实用功能。
铝合金微弧氧化标准
铝合金微弧氧化标准
铝合金微弧氧化是一种常用的表面处理技术，用于提高铝合金的耐腐蚀性和耐磨性。
以下是一般的铝合金微弧氧化标准：
1. 外观要求：微弧氧化后的铝合金表面应平整、无气泡、无裂纹、无凹凸不平和无明显的色差。
2. 膜层厚度：微弧氧化膜层的厚度应符合设计要求，一般为10-20微米。
3. 耐蚀性：微弧氧化膜层应具有良好的耐蚀性，能够在盐雾、酸碱等恶劣环境下保持良好的性能。
4. 耐磨性：微弧氧化膜层应具有一定的耐磨性，能够在摩擦和磨损的情况下保持表面的完整性。
5. 色泽：微弧氧化后的铝合金表面颜色应均匀一致，符合设计要求。
以上是一般的铝合金微弧氧化标准，具体的标准还需根据具体的产品和行业要求进行确定。
影响铝合金氧化着色的因素都有哪些
随着科技的发展，人们对于产品的要求越来越高。
单一颜色的阳极氧化铝合金材料在生活中的应用明显减少，而以其为基础的电解着色氧化膜、硬质氧化膜等新技术得到广泛应用。
对于氧化膜着色技术方面，在生产中，影响铝合金氧化着色的因素有哪些呢？1、电解溶液中杂质的影响铝合金制品着色的优劣，很大原因取决于氧化膜形成的质量。
因此在硫酸氧化溶液中，杂质对氧化膜的影响很大，因此要及时清除铜、铁、铝等金属离子杂质，保持溶液在正常使用范围内。
（1）铜离子：铜离子会置换到沉积在制件表面，造成氧化膜松孔，并会降低透明度、防蚀能力和电绝缘性能。
（2）氯离子：氯离子来自于自来水或者冷却水，所以氯离子的含量应该在0.2g/L以下，避免出现生成的氧化膜粗糙、疏松，表面受侵蚀的情况发生。
（3）铝离子：电解液中的铝离子是逐步增长的，当含量大于25g/L的时候，电解液的导电性能也在不断下降，制作表面呈现白点或者白斑，造成染色困难。
（4）铁离子：铁离子在电解液中不允许超过0.2g/L，否则会出现暗色条纹斑点。
2、影响氧化膜着色质量的因素（1）除油彻底：前处理除油过程要彻底，避免出现膜层上明显的白斑，给着色带来困难。
（2）Sn盐浓度：电解溶液中Sn盐浓度过低，会出现上色速度慢的情况，但是浓度一旦超过25g/L会出现着色速度快，但不易掌握的情况，产生的色差较大。
（3）着色温度：着色温度对着色的效果也有很大影响，以15℃为界限，温度低于15℃时上色较慢，但是温度过高又会出现色膜发雾，且Sn盐容易水解反原，造成槽液混浊。
（4）时间：这也是影响着色的一个因素，着色时间长短与着色质量和耐色性有直接的关系，着色时间短，色浅易退色，时间长，色泽过深，表面易发花。
（5）着色电压：着色电压较低时，着色的速度慢，颜色变化也慢，很容易产生色调不均的情况。
当电压较高时，着色速度快，着色膜很容易剥落。
此外，水质、pH值、着色槽材料均对着色质量有一定影响，所以在对铝合金进行氧化着色时要根据产品需求按要求进行。
铝及铝合金阳极氧化性能介绍
为什么有些铝材可以阳极氧化着色有些铝材不可以阳极氧化着色？一、阳极氧化的原理阳极氧化处理是利用电化学的方法，在适当的电解液中，以合金零件为阳极，不锈钢、铬、或导电性电解液本身为阴极，在一定电压电流等条件下，使阳极发生氧化，从而使工件表面获得阳极氧化膜的过程。
按其电解液的种类及膜层性质可分为硫酸（可以着色）、铬酸、（不需着色）、混酸、硬质（不能着色）和瓷质阳极氧化；根据各种阳极氧化膜的染色性能，只有硫酸阳极氧化获得的氧化膜最适宜染色；其他如草酸、瓷质阳极氧化膜（微弧氧化）虽能上色，但干扰色严重；铬酸阳极氧化膜或硬质氧化膜均不能上色；综合所述，要达到阳极氧化上色的目的，仅有硫酸阳极氧化可行。
二、硫酸阳极氧化对铝合金材质的限制1、合金元素的存在会使氧化膜质量下降，同样条件下，在纯铝上获得的氧化膜最厚，硬度最高，抗蚀性最佳，均匀度最好。
铝合金材料，要想获得好的氧化效果，要确保铝的含量，通常情况下，以不低于95%为佳。
2、在合金中，铜会使氧化膜泛红色，破坏电解液质量，增加氧化缺陷；硅会使氧化膜变灰，特别是当含量超过4.5%时,影响更明显；铁因本身特点，在阳极氧化后会以黑色斑点的形式存在。
三、铝合金基础知识工业中使用的铝合金有两大类，即变形铝合金和铸造铝合金。
1、变形铝合金不同牌号的变形铝合金具有不同的成分、热处理工艺和相应的加工形态，因此它们分别具有不同的阳极氧化特性。
按照铝合金系，从强度最低1xxx系纯铝到强度最高7xxx系铝锌镁合金。
1xxx系铝合金又称“纯铝”,一般不用于硬质阳极氧化。
但在光亮阳极氧化和保护性阳极氧化具有很好的特性。
2xxx系铝合金又称“铝铜镁合金”，由于合金中的Al-Cu金属间化合物在阳极氧化时易溶解，因此难以生成致密的阳极氧化膜，在保护性阳极氧化时，其耐腐蚀性更差，因此此系列的铝合金不易阳极氧化。
3xxx系铝合金又称“铝锰合金”，不会使阳极氧化膜的耐腐蚀性下降，但是由于Al-M n金属间化合物质点，会使阳极氧化膜呈现灰色或灰褐色。
铝合金阳极氧化和银白氧化的区别_概述及解释说明
铝合金阳极氧化和银白氧化的区别概述及解释说明1. 引言1.1 概述本文将详细探讨铝合金阳极氧化和银白氧化之间的区别。
在现代工业生产中，铝合金阳极氧化和银白氧化是常见的表面处理方法，用于提高铝合金的耐腐蚀性、硬度和装饰效果。
虽然两种工艺都涉及到通过在铝合金表面形成一层氧化膜来增强材料性能，但它们在原理、工艺流程以及特性与应用方面存在明显差异。
1.2 文章结构本文分为五个部分进行论述。
首先，引言部分将介绍文章的概要内容，并列出了每个章节的标题。
其次，在“2. 铝合金阳极氧化”部分，将详细阐述阳极氧化的定义、原理、工艺流程以及阳极氧化后的特性与应用。
接着，“3. 银白氧化”部分将介绍银白氧化的定义、原理，并重点比较了银白氧化和阳极氧化之间的区别。
然后，在“4. 区别概述与解释说明”部分中，将对两种工艺的表面颜色、工艺过程以及特性与应用上的不同之处进行详细阐述和比较。
最后，在“5. 结论”部分将总结全文，提供一个对于铝合金阳极氧化和银白氧化区别的全面认识。
1.3 目的本文的目的是为读者提供关于铝合金阳极氧化和银白氧化之间差异的详细解释和说明。
通过深入了解这两种常见的表面处理工艺，读者可以更好地理解它们在材料加工中的作用和应用领域。
此外，本文还旨在帮助读者更准确地选择适合自身需求的表面处理方法，并为相关研究提供一个参考基础。
2. 铝合金阳极氧化：2.1 阳极氧化的定义与原理：阳极氧化是一种常用的铝合金表面处理技术，通过在铝合金表面形成一层致密、均匀且具有较好硬度和耐腐蚀性能的氧化膜。
这一氧化膜可以增强铝合金材料的表面硬度、耐磨性和耐腐蚀性，同时还可以改善其绝缘性和降低反射率。
该过程基于电解作用，在含酸性电解液中将铝合金作为阳极，通电后在其表面产生氧化反应。
阳极上的铝离子会与电解液中的阴离子结合形成氢氟酸根离子，并被带有正电荷的阳离子吸引到阴极去处置。
同时，来自水分子的质子被还原为水并释放出来。
这个过程中，铝表面形成了一个厚度约为几微米至几十微米不等的氧化层。
铝合金发黑处理工艺
铝合金发黑处理工艺一、引言铝合金是一种常用的金属材料，具有轻质、高强度和耐腐蚀等优良特性。
然而，在某些特定的应用环境下，铝合金的亮度和外观可能会影响产品的质量和美观度。
为了解决这个问题，人们研究出了一种铝合金发黑处理工艺，可以使铝合金表面呈现出一种黑色的氧化层，从而达到改变外观的目的。
二、铝合金发黑处理的原理铝合金发黑处理是通过在铝合金表面形成一层黑色的氧化层来实现的。
这种氧化层主要是由铝表面与氧气发生反应生成的氧化铝组成的。
铝表面与氧气反应时，会生成一层致密的氧化铝膜，这层氧化铝膜具有良好的耐腐蚀性和耐磨性。
在特定的处理条件下，通过控制氧化层的厚度和结构，可以使氧化层呈现出黑色的外观。
三、铝合金发黑处理工艺步骤1. 表面准备：在进行铝合金发黑处理之前，首先需要对铝合金表面进行准备。
这包括清洗、去除表面油脂和氧化物等工序。
清洗可以使用溶液或机械方法进行，确保表面干净无杂质。
2. 氧化处理：将清洗后的铝合金样品放入氧化槽中，通过控制槽中的气氛和温度，使铝合金表面发生氧化反应。
一般情况下，氧化处理的气氛是湿气或蒸汽，温度在80-120℃之间。
通过调节处理时间和氧化槽中的气氛，可以控制氧化层的厚度和颜色。
3. 冷却和清洗：经过氧化处理后，将铝合金样品从氧化槽中取出，经过冷却后进行清洗。
清洗可以使用水或溶液进行，确保将氧化槽中的残留物清除干净。
4. 密封处理：经过清洗后的铝合金样品需要进行密封处理，以提高氧化层的耐腐蚀性和耐磨性。
密封处理可以使用热水、蒸汽或化学液进行，将铝合金样品放入密封槽中进行处理。
四、铝合金发黑处理工艺的应用范围铝合金发黑处理工艺主要应用于装饰、家居、电子产品等领域。
例如，一些高档家居产品常常使用铝合金作为材料，并通过发黑处理使产品更具质感和美观度。
同时，铝合金发黑处理还可以提高铝合金表面的耐腐蚀性和耐磨性，延长产品的使用寿命。
五、铝合金发黑处理工艺的优势和不足铝合金发黑处理工艺具有以下优势：1. 提供了一种改变铝合金外观的方法，使其更具美观度和质感。
铝合金的表面处理及防腐
铝合金的表面处理及防腐铝合金是一种常见的金属材料，具有良好的机械性能和耐腐蚀性，然而，在特定环境下，铝合金的表面仍然需要进行处理和防腐，以延长其使用寿命并提高其美观度。
下面将介绍几种常见的铝合金表面处理和防腐方法。
1.阳极氧化：阳极氧化是一种常见的铝合金表面处理方法，通过在铝合金件上形成一层氧化膜，提高其耐磨、耐腐蚀、绝缘等性能。
阳极氧化的过程包括清洗、除油、酸洗、中和、阳极氧化和封孔等步骤。
阳极氧化可以根据不同的要求制备出不同颜色的氧化膜，如黑色、金色、银色等，同时还可以在氧化膜上进行印刷、染色和封孔等加工，提高其装饰性能和耐腐蚀性能。
2.电泳涂装：电泳涂装是一种在铝合金表面形成有机涂层的方法，通过在电解液中将漆液电泳到铝合金表面，使其形成均匀的涂层。
电泳涂装可以提高铝合金的外观质量和耐腐蚀性能，同时还可以实现不同颜色的涂层，提高铝合金的装饰性能。
电泳涂装的工艺比较复杂，需要严格的控制涂层的厚度、质量和均匀性。
3.喷涂和粉末涂料：喷涂和粉末涂料是一种简单常用的表面处理方法，通过在铝合金表面喷涂或粘附一层涂料或粉末，来改善其外观和耐腐蚀性能。
喷涂和粉末涂料可以选择不同颜色和质地的涂料，使铝合金件具有更好的装饰性能和耐候性。
但是，与电泳涂装相比，喷涂和粉末涂料的涂层质量和耐腐蚀性能较差。
4.氟碳喷涂：氟碳喷涂是一种常用的铝合金表面处理方法，通过在铝合金表面形成一层氟碳涂层，提高其耐候性、耐腐蚀性和外观质量。
氟碳喷涂是通过高温固化的方式，在铝合金表面形成一层均匀、致密的涂层，能够阻断氧、水和污染物的进入，使铝合金件具有更好的防腐性能。
氟碳喷涂具有耐高温、耐紫外线和耐化学腐蚀等特点，适用于室外环境和强酸碱环境。
综上所述，铝合金表面处理和防腐是保证其使用寿命和质量的重要措施。
不同的处理方法可根据实际需求选择，例如阳极氧化适用于提高耐磨和装饰性能，电泳涂装适用于提高耐腐蚀性能和外观质量。
在实际应用中，应根据材料的具体情况，结合使用环境和要求，选择适合的表面处理和防腐方法。
铝合金氧化后的颜色
铝合金氧化后的颜色
铝合金在氧化后，颜色会发生变化。
通常情况下，氧化后的铝合金呈现出黑色、银色、金色等颜色。
这是由于氧化膜的厚度和成分不同所致。
氧化膜是通过在铝合金表面形成一层氧化层来产生的。
这一过程可以通过电解氧化、化学氧化等方法实现。
氧化后的铝合金具有一定的防腐蚀性和耐磨性，同时也可以增加铝合金的美观度。
在氧化过程中，氧化膜的厚度和成分会影响铝合金表面的颜色。
通常情况下，氧化膜越厚，铝合金表面的颜色越深。
而不同的氧化剂和处理条件也会对颜色产生影响。
银色的氧化层通常是通过硫酸氧化产生的。
铝合金表面的氧化膜比较薄，颜色呈现出银灰色。
而黑色的氧化层则是通过酸性电解氧化产生的。
铝合金表面的氧化膜比较厚，颜色呈现出深黑色。
金色的氧化层则是通过阳极氧化产生的。
氧化膜的厚度和成分可以通过调整处理条件进行控制，从而实现不同颜色的效果。
总之，铝合金的氧化后颜色会受到多种因素的影响，而不同颜色的氧化层也具有不同的特点和用途。
因此，在实际应用中需要根据具体情况选择不同的氧化方法和处理条件，以实现所需的颜色和性能要求。
- 1 -。
铝合金本色氧化
铝合金本色氧化一、引言铝合金是一种重要的结构材料，具有良好的强度、轻质化和耐腐蚀性能。
然而，铝合金的本色表面容易被氧化，导致外观不佳和使用寿命缩短。
因此，铝合金的本色氧化成为一项重要的研究课题。
本文将就铝合金本色氧化的方法、机制和应用进行探讨。
二、铝合金本色氧化方法2.1 阳极氧化法阳极氧化法是一种常用的铝合金本色氧化方法。
其原理是将铝合金制件作为阳极，通过外加电流使其在电解液中形成一层氧化膜。
常用的电解液包括硫酸、硫酸铝等。
阳极氧化可以实现铝合金表面的染色处理，提供更广泛的选择。
2.2 化学氧化法化学氧化法利用化学反应使铝合金表面形成氧化膜。
常用的化学氧化方法有酸性氧化法和碱性氧化法。
在酸性氧化法中，铝合金表面经过酸洗、除碱处理后，浸泡在含酸性氧化剂的溶液中进行氧化处理。
碱性氧化法则是将铝合金表面暴露在含有碱性氧化剂的溶液中进行氧化。
三、铝合金本色氧化机制3.1 氧化膜生成过程在铝合金本色氧化过程中，铝合金表面会形成一层氧化膜。
该氧化膜主要由Al2O3组成，具有良好的耐磨蚀和绝缘性能。
氧化膜的生成是一个复杂的过程，主要包括以下几个步骤： 1. 铝合金表面与电解液中的氧发生反应，生成氧化铝颗粒； 2. 氧化铝颗粒与电解液中的氧结合，逐渐形成氧化膜； 3. 氧化膜继续生长并硬化。
3.2 氧化膜性能影响因素氧化膜的性能受到多种因素的影响。
主要的影响因素包括氧化剂类型、电解液浓度、电流密度、温度等。
不同的氧化方法和参数选择会对氧化膜的厚度、硬度、颜色等性能产生影响。
3.3 化学成分变化氧化膜的化学成分与处理方法有关。
阳极氧化法可以在氧化膜内嵌入有机染料，实现不同颜色的染色处理。
而化学氧化法则主要通过调整氧化液的 pH 值和温度来改变氧化膜的性质。
3.4 机械性能优化虽然氧化膜具有较好的耐腐蚀和绝缘性能，但其机械性能较差。
为了提高铝合金本色氧化的机械性能，可以采用封孔处理、硫酸阳极氧化等方法。
这些措施可以增加氧化膜的密度和硬度，提高其耐磨蚀和耐磨性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝合金氧化颜色
铝合金在氧化时会呈现不同的颜色，这是由于氧化铝膜的厚度和反射光谱的变化所致。
一般情况下，氧化铝膜的颜色会随着膜的厚度变化而变化。
以下是常见的铝合金氧化后的颜色：
1.自然氧化膜：当铝合金暴露在空气中时，会自然形成一个氧
化铝膜。
这种膜的颜色通常为灰白色或淡黄色。
2.硫酸阳极氧化后：通过将铝材浸泡在硫酸溶液中施加电压，
可以形成一层硫酸阳极氧化膜。
这种膜的颜色可以根据氧化时间和工艺参数进行调控，常见的颜色包括黑色、金黄色、红色、蓝色等。
3.硫酸氧化染色后：在硫酸阳极氧化膜的基础上，通过染料浸
泡和热处理，可以使氧化膜中渗入一些颜料颜色，从而实现更多颜色的选择。
需要注意的是，铝合金氧化颜色的稳定性和持久性与氧化膜的质量和环境条件有关。
