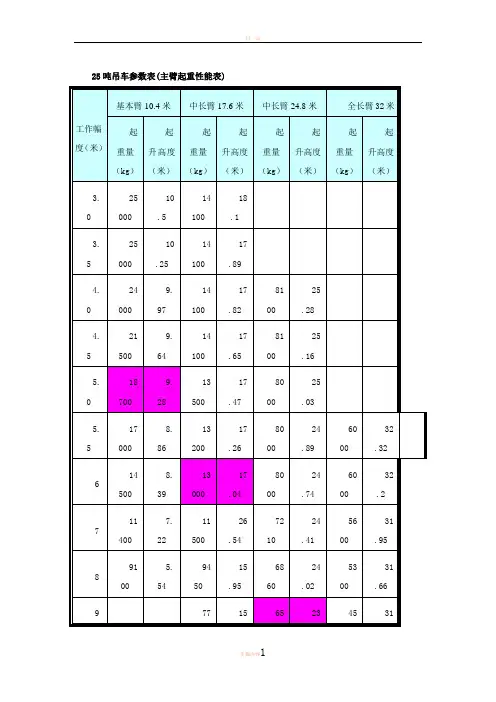

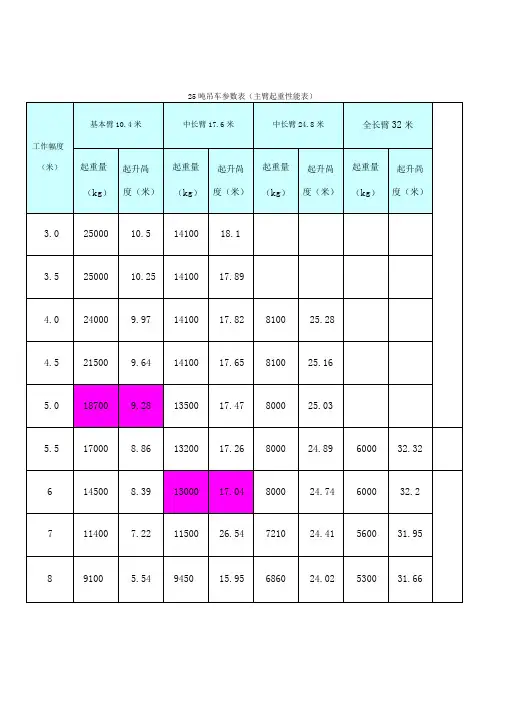

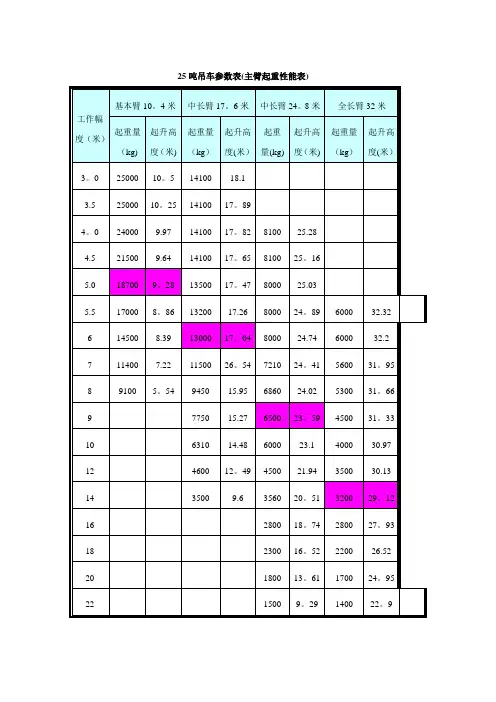

徐工QY25E 25吨吊车参数表(主臂起重性能表)

吨吊车参数表副臂起重性能表

从以上参数表得出:25吨吊车主臂仰角在65度时,加上副臂可吊重量

(1.5-0.25-0.05) =1.2 吨,最大起吊高度是sin65°X (15+32)-2=40 米。在组排构架柱及横梁施工中,吊车工作幅度一般在3〜10米之间,起吊重量在1.7〜2.5 吨之间,起吊高度在10.5〜29.12米之间,完全满足组排和卸车工作需要。

3.2、工器具的选用

3.2.1吊索选用

吊索与构件的夹角一般不应小于30度,通常采用45度〜60度,以减小吊索对构件产生的水平压力。卸车和组排时使用钢丝绳:构架柱2根钢丝绳,,按45度考虑直径为24mm吊装构架柱时使用2根钢丝绳,直径为28mm吊装横梁时使用2根钢丝绳,直径15mm

钢丝绳的允许拉力计算:

Fg=a x Fg- k

式中:Fg----钢丝绳的允许拉力(kN);

Fg----- 钢丝绳的钢丝破断拉力总和(kN);

a------ 换算系数(0.82);

k --- 钢丝绳的安全系数(8)

钢丝绳的技术数据表:

吊索拉力计算:

F=G—n cos B

F----- 一根吊索的拉力;

G --- 构件重量;

n-----选用的吊索数;

B -----吊索与垂直线之间的夹角

如G= 3吨,n = 2, 90- = 30,求根吊索的拉力值?

F=G^ ncos B = 3—2x 0.866 = 1.73 kN

由上计算例子结合本工程最大吊装、构架柱横梁重量和上述钢丝绳的技术数据表,可知一根吊索的拉力值远小于钢丝绳的破断拉力值(kN)

吊重物用钢丝绳根数和直径选用表

注:本表采用6x37+1钢丝绳,钢丝极限强度为1550牛/毫米2,安全系数

k=8

根据上表计算成果,在满足要求的情况下,尽量减少钢丝绳型号及提高安全系数,本工程吊装用钢丝绳使用公称直径为15mm、24.0mm、28.0mm的钢丝绳进行吊装作业。

3・2・2吊装设备和工器具汇总表
