单光子探测器技术原理单光子探测器技术原理随着量子通讯和量子计算等领域的发展，单光子探测器逐渐成为热门的研究领域。
单光子探测器是一种检测单个光子的器件，它可以用于量子密钥分发、量子加密、精密测量等领域。
本文将介绍单光子探测器的技术原理，包括基于探测器元件的光电倍增管、单光子探测器芯片、超导单光子探测器等。
一、基于探测器元件的单光子探测器探测器元件是一种传统的光电探测器，它由一个光敏元件和一组电子学元件组成。
光敏元件可以是光电倍增管（photomultiplier tube，简称PMT）或光电二极管（photodiode，简称PD），电子学元件包括放大器、滤波器和数字转换器等。
当光子入射到光敏元件上时，它会被光电效应激发出一个电子。
这个电子会被极高的电场加速，撞击到其他电子上，形成一系列电子级联。
最后在电子收集极处形成较强的电信号。
这个信号会被放大器放大，经过滤波器，最终由数字转换器转换为数字信号，以供后续的处理和分析。
基于探测器元件的单光子探测器具有较高的探测效率和快速响应时间。
然而，它们主要适用于低光强度的应用，因为探测器会受到噪声干扰，限制其探测低能量的光子。
二、单光子探测器芯片单光子探测器芯片是一种集成化的单光子探测器，它由多个单光子探测器、电子学元件、微透镜等组成。
它具有紧凑、高灵敏度和低噪声等特点，成为当前热门的单光子探测器技术之一。
单光子探测器芯片的工作原理是，当光子入射到探测器芯片上时，它会被探测器元件感应出来，探测器将光子转换为电子信号，并将信号传递给后续的电子学元件。
这些电子学元件可以对信号进行放大、滤波、数字转换等处理，最后输出数字信号。
单光子探测器芯片的探测效率和响应时间都比传统探测器元件优秀，但是其集成电路的复杂度和制造成本也更高。
此外，当多个探测器同时工作时，可能会发生交叉干扰，导致误检率升高。
三、超导单光子探测器超导单光子探测器是一种基于超导材料的单光子探测器，具有超高的灵敏度和超低的噪声。
单光子探测器及其发展应用课件
暗物质探测
直接探测
在暗物质直接探测实验中，单光子探测 器用于探测暗物质粒子与原子核碰撞产 生的单个光子，以寻找暗物质存在的证 据。
VS
间接探测
在暗物质间接探测实验中，单光子探测器 用于探测暗物质湮灭或衰变产生的单个光 子，以研究暗物质的性质。
安全与防御
激光测距
在军事领域，单光子探测器用于激光测距和 目标识别，提高武器系统的精度和响应速度 。
类型与特点
类型
单光子探测器有多种类型，包括光电 倍增管、雪崩光电二极管和单光子计 数模块等。
特点
单光子探测器具有高灵敏度、低噪声 、快速响应等特点，能够在极低的光 子数密度下工作，广泛应用于量子通 信、量子计算、生物成像等领域。
应用领域
量子通信
生物成像
单光子探测器是量子通信中的关键器件， 用于实现安全的数据传输和密钥分发。
低温冷却技术能够提高单光子探测器的性能和稳定性。
详细描述
在低温环境下，探测器的性能得到提高，同时能够降低背景噪声和热噪声，从而提高探测器的信噪比 。这种技术需要使用低温冷却器或稀释制冷机等设备，以保证探测器在极低温度下稳定工作。
抗干扰技术
总结词
抗干扰技术能够提高单光子探测器的抗干扰能力和技术的发展，单光子探 测器有望实现更小尺寸和更高集成度 。
单光子探测器的关
03
键技术
高灵敏度探测技术
总结词
高灵敏度探测技术是单光子探测器的核心，能够实现单个光 子的探测。
详细描述
高灵敏度探测技术利用光电效应，将单个光子转化为电信号 ，从而实现对单光子的探测。这种技术需要高精度的光电转 换器件和优化的信号处理算法，以提高探测效率和准确性。
光电对抗
单光子光学信号探测技术研究
单光子光学信号探测技术研究随着科学技术日新月异的发展，单光子光学信号探测技术成为了现代光学研究领域的一个热点问题。
这项技术可以在纳米尺度上精确探测物质的光学信号，并且具有高精度和高灵敏度的特点，因此在物理、化学、材料科学等领域都有不少应用。
光学信号探测技术是探究物质在光场中的响应和相互作用的重要手段。
在光学信号探测中，单光子光学信号探测技术则是利用单个光子探测物质的光学信号。
作为纳米尺度下最小的信号单位，单光子具有极高的能量敏感性和信号检测灵敏度，因此可以得到更加准确的信号数据。
单光子光学信号探测技术的研究现状单光子探测的方法主要有两种：一种是传统的单光电子倍增二极管探测器（SPAD）探测方法，另一种是新兴的超导探测器探测方法。
SPAD探测方法是通过探测单光子引发电子级联倍增的过程来实现探测，具有高速性和高效性的特点，但输出信号存在高能背景噪声的问题；超导探测器则是利用超导元件的特性进行光子探测。
由于其冷却要求极高，价格昂贵，目前仅有寥寥数家研究机构拥有该技术。
研究人员在对单光子光学信号探测技术的研究过程中，通过对材料、器件、信号处理、成像等方面的不断探索，逐步提高单光子探测的灵敏度和精度，使其在物理学、化学、生物学及信息科学等领域得到广泛应用。
单光子光学信号探测技术的应用前景单光子光学信号探测技术在各个领域的应用前景广泛。
物理学领域，可以通过单光子探测技术实现量子计算、量子通信、量子隐形传态等量子信息的研究；化学领域，可以利用单光子探测技术进行分子结构的测量和分析；生物学领域，可以通过单光子探测技术研究细胞分子结构和功能活动，进而探究与人类健康相关的疾病危险因素。
总之，单光子光学信号探测技术的应用前景十分广泛，并且仍然有许多研究方向有待深入挖掘。
结论单光子光学信号探测技术作为一种前沿技术，自问世以来就备受关注，其在多个领域的应用前景及其科技发展的前景都非常可观。
随着新材料、新器件和新算法的不断研发，单光子探测技术的灵敏度和精度也将会得到进一步提高，为更广泛的领域带来更为丰富的应用。
单光子发射与探测技术的发展及应用
单光子发射与探测技术的发展及应用随着物理学和量子力学的飞速发展，单光子发射与探测技术也日益成熟，并广泛应用于通信、量子计算、医学等领域。
本文将介绍单光子发射与探测技术的发展历程、原理和应用。
一、单光子发射技术单光子发射技术是指在一个稳定的光源中产生一个单一的光子。
早期的单光子发射技术主要是通过一些狭缝和中心缝，将光子束缩小到微小的尺寸，然后通过减小光的强度来减少光子的数量，实现单光子发射。
这种方法虽然可行，但操作要非常精确，也比较复杂，容易受到来自光源的环境干扰。
随着技术的不断发展，出现了很多新的单光子发射技术，如基于超冷原子的单光子发射、基于单个量子点的单光子发射等。
超冷原子是最早的单光子发射来源之一。
物理学家通过不断减小温度，将气体冷却到几个微开尔文以下，使其在极低温下形成玻色-爱因斯坦凝聚体。
此时，原子会产生强烈的减速效应，使其停留在光诱导的陷阱中，随后进行激光冷却，最终产生单光子。
量子点是一种半导体结构，可以产生单光子。
通过将量子点添加到纳米结构中，可以产生单光子发射。
二、单光子探测技术单光子探测技术是指当光子到达某一位置时，将其转换为电信号进行检测的技术。
单光子探测技术主要有光电倍增器探测器、超导单光子探测器等。
其中，光电倍增器探测器是一种比较常见的技术，它将光子转换为电子，并将电子倍增，放大其信号。
这种技术具有检测灵敏度高、时间分辨率高等优点，但同时也受到光子吸收效应的影响，从而限制了其检测距离和灵敏度。
超导单光子探测器是一种能够在极低温下运行的技术。
它由超导材料、微波和光探测器组成，具有灵敏度高、探测距离远等优点，但需要针对不同光源进行不同的调整，操作和维护较为麻烦。
三、单光子技术的应用单光子技术广泛应用于通信、量子计算、医学、生物学等领域。
在通信领域，单光子技术可以用于实现秘密的密钥分发、光学量子计算等。
在医学和生物学领域，单光子技术可以用于分子成像、神经元成像等应用。
在量子计算领域，单光子技术可以用于量子纠缉、量子错误更正等方面，为量子计算的实现提供了关键的技术支持。
单光子探测器的研究与发展
单光子探测器的研究与发展章节一：引言单光子探测器是利用光能量的离散性质，极为敏感地探测和测量单个光子的设备。
它的研究和发展深化了人们对光子特性和相互作用的认识，对常规摄影、光学通信、量子信息等领域都产生了巨大影响。
本文将系统地介绍单光子探测器的研究背景、原理、分类、性能评价和应用等方面，对该领域的热点和趋势进行深入分析。
章节二：原理光子是光学中最基本的量子组成部分，它具有波粒二象性和纯量性，同时能在空气、水和固体等媒介中传播。
单光子探测器利用了光子的纯量性和可控性，通过吸收、分离和测量单个光子，形成了高效、准确、灵敏的光子检测系统。
单光子探测器的核心一般有两个部分：光子探测器和信号处理器。
光子探测器依类型可分为光电二极管、单光子计数器、超导单光子探测器、低噪声单光子计数器等等，但基本原理都是利用光子在探测介质中的光电效应产生电子，再测量电子的位置或时间分布，从而得到光子信息；信号处理器依据具体探测器的输出信号，采用前置放大、噪声滤波、计数电路等技术手段，实现对光子信号的精确检测和处理。
章节三：分类根据光子探测器的特性和用途，可将其分为以下几类：1. 光电二极管型单光子探测器：它是最常见的单光子探测器，基于光电二极管的光生电效应，利用电子被激发出来的原理实现单光子计数。
主要特点是价格低廉、稳定可靠、使用范围广泛。
2. 低噪声单光子计数器：该探测器通过降低检测器的噪声，从而提高了信号噪比，实现更高的灵敏度和分辨率。
主要特点是信噪比高、响应速度快、精度高。
3. 超导单光子探测器：这种探测器利用超导体的特性，能够在光谱范围内实现单光子探测，其优点是低噪声、高探测效率和快速响应速度。
4. 单光子计数仪：它是一种高效、精度高的光子计数系统，通过将单个光子转化为电子脉冲信号，并通过前置放大和计数电路等处理获得单光子信号的计数信息。
5. 其他型号：如光学谐振腔型单光子探测器、超快上转换探测器、单光子红外探测器等等。
量子光学中的单光子探测器原理和应用探讨

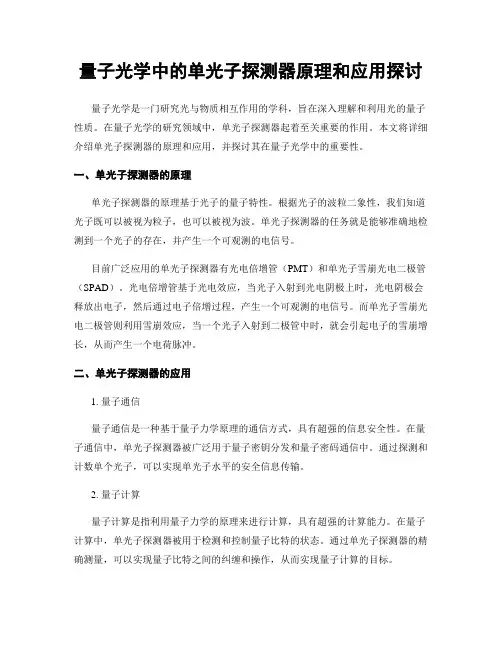

量子光学中的单光子探测器原理和应用探讨量子光学是一门研究光与物质相互作用的学科，旨在深入理解和利用光的量子性质。

在量子光学的研究领域中，单光子探测器起着至关重要的作用。
本文将详细介绍单光子探测器的原理和应用，并探讨其在量子光学中的重要性。
一、单光子探测器的原理单光子探测器的原理基于光子的量子特性。
根据光子的波粒二象性，我们知道光子既可以被视为粒子，也可以被视为波。
单光子探测器的任务就是能够准确地检测到一个光子的存在，并产生一个可观测的电信号。
目前广泛应用的单光子探测器有光电倍增管（PMT）和单光子雪崩光电二极管（SPAD）。
光电倍增管基于光电效应，当光子入射到光电阴极上时，光电阴极会释放出电子，然后通过电子倍增过程，产生一个可观测的电信号。
而单光子雪崩光电二极管则利用雪崩效应，当一个光子入射到二极管中时，就会引起电子的雪崩增长，从而产生一个电荷脉冲。
二、单光子探测器的应用1. 量子通信量子通信是一种基于量子力学原理的通信方式，具有超强的信息安全性。
在量子通信中，单光子探测器被广泛用于量子密钥分发和量子密码通信中。
通过探测和计数单个光子，可以实现单光子水平的安全信息传输。
2. 量子计算量子计算是指利用量子力学的原理来进行计算，具有超强的计算能力。
在量子计算中，单光子探测器被用于检测和控制量子比特的状态。
通过单光子探测器的精确测量，可以实现量子比特之间的纠缠和操作，从而实现量子计算的目标。
3. 量子成像量子成像是一种利用光子的量子特性来实现高分辨率成像的技术。
在量子成像中，单光子探测器被用于探测单个光子的位置和强度。
通过对大量单光子探测器数据的处理，可以重建出高分辨率的图像。
4. 量子测量量子测量是一种对光子进行精确测量的技术，用于研究光子的量子特性以及相关的量子效应。
单光子探测器可以精确地测量光子的幅度、相位和偏振等参数，为量子测量提供了可靠的工具。
三、单光子探测器在量子光学中的重要性量子光学是研究光与物质相互作用的学科，旨在深入理解和利用光的量子性质。
