回弹法检测砌筑砂浆强度
取样手册(砌体工程)
砌体工程一、检测依据1、《砌体结构工程施工质量验收规范》（GB50203-2011）2、《贯入法检测砌筑砂浆抗压强度技术规程》（JGJ/T136-2017）3、《砌体工程现场检测技术标准》（GB/T50315-2011）二、概述1、贯入法检测砌筑砂浆抗压强度：贯入法检测砌筑砂浆抗压强度是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的检测方法。
2、回弹法检测砌筑砂浆抗压强度：适用于下列砌体工程中砌体灰缝砂浆强度（以下简称砌筑砂浆强度）的检测和推定，检测结果可作为处理砌体工程质量的一个主要依据。
3、原位轴压法检测砌体抗压强度：通过原位压力机测定槽间砌体破坏荷载而推定砌体抗压强度的方法。
三、检测项目1、贯入法检测砌筑砂浆抗压强度2、回弹法检测砌筑砂浆抗压强度3、原位轴压法检测砌体抗压强度四、取样规定1、贯入法检测砌筑砂浆抗压强度（1）自然养护、龄期为28d或28d以上，自然风干状态，强度为0.4～16.0MPa的砌筑砂浆。
（2）对遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆及冻结法施工的砂浆在强度回升期阶段，均不应采用。
（3）抽样可分为按单个构件或按批量构件抽样：①单个构件：应以面积不大于25m2的砌体构件或构筑物为一个构件。
②批量构件：应以龄期相近的同楼层、同品种、同强度等级且不大于250m2砌体为一批、基础砌体可按一个楼层计。
2、回弹法检测砌筑砂浆抗压强度（1）符合普通砌筑砂浆用料、拌和用水的质量标准，采用中砂。
（2）采用普通成型工艺。
（3）自然养护且砂浆表层为干燥状态。
（4）龄期不少于14天。
（5）抗压强度为1.0～20.0MPa。
本方法不适用于下列情况砌筑砂浆的检测：（1）砂浆强度小于2MPa的墙体。
（2）水平灰缝表面粗糙，难以磨平。
（3）对遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆及冻结法施工的砂浆在强度回升期阶段，均不应采用。
回弹法检测砌体砂浆强度_图文
抗压强度值时，应分别按下列规定进行推定： 1 当测区数 不小于6时（取小值）：
24
式中
----同一检测单元，按测区统计的砂浆抗 压强度平均值 （MPa）；
----砂浆推定强度等级所对应的立方体抗 压强度值（MPa）；
----同一检测单元，测区砂浆抗压强度的 最小值（MPa）。
1.1新建工程ห้องสมุดไป่ตู้（3.1.1条） 当遇到下列情况之一时，应按《砌体工程现场
检测技术标准》GB/T 50315-2011 检测和推定砂浆 强度：
1 砂浆试块缺乏代表性或试块数量不足； 2 对砂浆试块的检验结果有怀疑或争议，需要确 定实际的砂浆抗压、抗剪强度； 3 发生工程事故，或对施工质量有怀疑和争议， 需进一步分析砂浆的强度。
13
3 主要仪器及操作
3.2 现场方法（12.3.1条）
1）测位处的处理： 粉刷层、勾缝砂浆、污物等应清除干净； 弹击点处的砂浆表面，应仔细打磨平整，并除去
浮灰； 磨掉表面砂浆的深度为5～10mm，且不应小于5mm
。
14
3 主要仪器及操作
2）每个测位内均匀布置12个弹击点。选定弹击 点应避开砖的边缘、灰缝中的气孔或松动的 砂浆。
试验。 12.2.3条 回弹仪的率定： 宜在室温20±5℃的条件下进行。 率定时，钢砧应稳固地平放在刚度大的实体上。 回弹仪向下弹击，取连续三次的稳定回弹值进行平
均，弹击杆应分四次旋转，每次旋转约90°。 弹击杆每旋转一次的率定平均值均应符合74±2的
要求。DBJ14-030-2004
相邻两弹击点的间距不应小于20mm。 12.3.2条
15
3 主要仪器及操作
建筑工程现场回弹法检测砌体砂浆强度
浆强度技术规程》DBJ14-030-2004.
19
4 数据分析
3.57
4.4 测区的砂浆抗压强度平均值，应按下式计算：
1
f2i n1
n1
f2ij
j1
20
5 强度推定
5.1 检测数据中的歧离值和统计离群值，应按 现行国家标准《数据的统计处理和解释 正 态样本异常值的判断和处理》中格拉布斯检 验法或狄克逊检验法检出和剔除。检出水平 α取0.05，剔除水平α取0.01。不得随意舍 去歧离值，应从技术或物理上找到产生离群 的原因时，应予剔除；未找到技术或物理上 的原因时，则不应剔除。15.0.1条
相邻两弹击点的间距不应小于20mm。 12.3.2条
15
3 主要仪器及操作
3）在每个弹击点上，使用回弹仪连续弹击3 次，第1、2次不应读数，仅记读第3次回 弹值，精确至1个刻度。测试过程中回弹 仪应始终处于水平状态，其轴线应垂直 于砂浆表面，且不得移位。 12.3.3条
16
3 主要仪器及操作
4）在每一测位内，选择3处灰缝，并应采用工具在 测区表面凿出直径约10mm的孔洞，其深度应大于 砌筑砂浆的碳化深度，应清除孔洞中的粉末和碎 屑，且不得用水擦洗，然后采用1～2%的酚酞酒 精溶液滴在孔洞内壁边缘处，当已碳化与未碳化 界限清晰时，应采用碳化深度测定仪或游标卡尺 测量已碳化和未碳化砂浆交界面到灰缝表面的垂 直距离。12.3.4条
min
f2,m;
1.33 f2,min
f f 当测区数小于6时
/
2
2,min
26
强度推定
2.按国家标准《砌体工程施工质量验收规范》 GB50203－2011的有关规定修建时，
当测区数n2不小于6时： f2/ 0.91 f2,m
DB37_T 2367-2013回弹法检测砌筑砂浆抗压强度
f m.i ——由第i组砌体砂浆试块抗压试验得出的砂浆强度值。
Gn 、 Gn' ——格拉布斯检验统计量。 G0.975 、 G0.995 ——格拉布斯检验临界值。
m fcu ——构件或检测批砂浆强度换算值的平均值。
Rm——测区平均回弹值。 Ri——第i个测点的回弹值。
5.2 技术要求
5.2.1 外观要求
5.2.1.1 仪器外壳不允许有碰撞和摔落的明显损伤。 5.2.1.2 各运动部件活动自如、可靠，不得有松动、卡滞和影响操作的现象，指针滑块示值刻线和刻 度尺上的刻线应清晰、均匀。 5.2.1.3 弹击杆外露球应光滑，无裂纹、缺损和锈蚀等。
5.2.2 标准状态的技术性能
5.4 率定
5.4.1 当遇下列情况之一时，应在钢砧上进行率定： a) 回弹仪使用前； b) 检测过程中对回弹值有怀疑时。
5.4.2 当仪器率定值不在规定的范围内时，应按本规程第 4.6 条的要求，对回弹仪进行常规保养后再 进行率定。若再次率定仍不合格，则应送校准机构校准。 5.4.3 回弹仪的率定试验，宜在室温为（5～35）℃的条件下进行，率定时钢砧应稳固地平放在刚度大 的混凝土实体上。 5.4.4 回弹仪向下弹击，弹击杆应旋转四次，每次旋转 90°左右，弹击 3～5 次，取连续 3 次稳定回 弹值的平均值。 5.4.5 弹击杆每旋转一次的率定平均值均应符合 74±2 的技术要求。
表1 回弹仪标准状态的技术性能
测试项目
技术性能
回弹仪水平弹击时的标准能量（J）
0.196±0. 010
刻度尺上“100”刻线 指针长度（mm）
与机壳刻度槽“100”刻线重合 20.0±0.2
回弹法检测砌体砂浆强度
5 数据分析
5.1 从每个测位的12个回弹值中，分别剔除最大值、 最小值，将余下的10个回弹值计算算术平均值，以 R表示。 5.2 每个测位的平均碳化深度，应取该测位各次测量 值的算术平均值，以d表示，精确至0.5mm。
5 数据分析
5.3 第i个测区第j个测位的砂浆强度换算值，应根据 该测位的平均回弹值和平均碳化深度值，分别按下 列公式计算：
返回目录
2 适用范围
2.1新建工程类（3.1.1条）
当遇到下列情况之一时，应按《砌体工程现场
检测技术标准》GB/T 50315-2011 检测和推定砂浆 强度： 1 砂浆试块缺乏代表性或试块数量不足； 2 对砂浆试块的试验结果有怀疑或争议，需要确 定实际的砌体抗压、抗剪强度。 3 发生工程事故，或对施工质量有怀疑和争议， 需要进一步分析砂浆和砌体的强度。
注意：当设计砂浆强度等级已知时，且实测砂浆强度不低 于设计强度等级时，宜推定出强度等级；
当设计砂浆强度等级未知时，或实测砂浆强度低于设计强 度等级时，宜直接推定强度值。
6 强度推定
6.7 检测强度的最终计算或推定结果，均应精确
至0.1MPa。
返回
2 适用范围
2.2 既有砌体工程（3.1.2条） 在进行下列鉴定时，应按《砌体工程现场检测 技术标准》GB/T 50315-2011 检测和推定砌筑砂 浆强度： 1 安全鉴定、危房鉴定及其他应急鉴定； 2 抗震鉴定； 3 大修前的可靠性鉴定； 4 房屋改变用途、改建、加层或扩建前的专门 鉴定。
2 适用范围
6 强度推定
本标准的各种检测方法，应给出每个测点的检测 强度值fij，每一测区的强度平均值fi，并以测区 强度平均值fi作为代表值。15.0.2条
6 强度推定

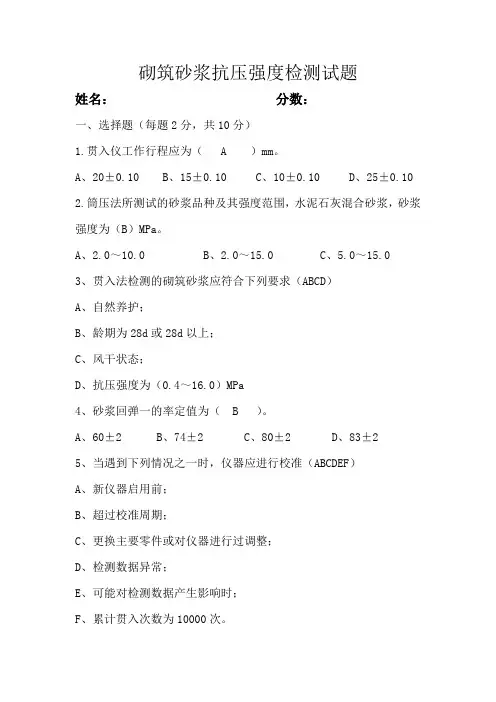

砌筑砂浆检测试题答案
砌筑砂浆抗压强度检测试题姓名：分数：一、选择题（每题2分，共10分）1.贯入仪工作行程应为（ A ）mm。
A、20±0.10B、15±0.10C、10±0.10D、25±0.102.筒压法所测试的砂浆品种及其强度范围，水泥石灰混合砂浆，砂浆强度为（B）MPa。
A、2.0～10.0B、2.0～15.0C、5.0～15.03、贯入法检测的砌筑砂浆应符合下列要求（ABCD）A、自然养护；B、龄期为28d或28d以上；C、风干状态；D、抗压强度为（0.4～16.0）MPa4、砂浆回弹一的率定值为（ B ）。
A、60±2B、74±2C、80±2D、83±25、当遇到下列情况之一时，仪器应进行校准（ABCDEF）A、新仪器启用前；B、超过校准周期；C、更换主要零件或对仪器进行过调整；D、检测数据异常；E、可能对检测数据产生影响时；F、累计贯入次数为10000次。
二、填空题（每空2分，共60分）1、贯入法检测砌筑砂浆强度，按批抽样检测时，应取龄期相近的同楼层、同来源、同种类、同品种和同强度的砌筑砂浆且不大于250m3砌体为一批，抽检数量不应少于砌体总构件的 30% ，且不应少于 6个构件。
基础砌体可按一个楼层计。
2、贯入法检测砌筑砂浆强度，每一构件应测试 16 点。
测点应均匀分布在构件的水平灰缝上，相邻测点水平间距不宜小于 240mm ，每条灰缝测点不宜多于 2点。
3、筒压法检测砌筑砂浆强度，同设计强度等级砌筑单位为一个检测单元，每个检测单元应布置不少于6个测区，每个测区应布置不少于1个点。
在每一个测区，应从距墙表面20mm以里的水平灰缝中凿取砂浆约4000g，砂浆片（块）的最小厚度不得小于5mm。
各个测区的砂浆样品应分别放置并编号，不得混淆。
4、回弹法检测砌筑砂浆强度，测位处的粉刷层勾缝砂浆、污物等应清除干净，弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。
1 回弹法检测砌筑砂浆强度
1、回弹法
1.4检测方法 现场测点布置要求 GB/T 50315-2011《砌体工程现场检测技术标准》(P44)
1、回弹法
1.4检测方法 现场测点布置要求
1、回弹法
1.5原始记录:依据GB50618-2011《房屋建筑和市政基础设施工程质量检测技术 管理规范》中附录E的E.0.2要求（P33）
1.6报告格式:依据GB50618-2011《房屋建筑和市政基础设施工程 质量检测技术管理规范》中附录E的E.0.4要求（P35）
1、回弹法
1、回弹法
1.7计算与评定方法
GB/T 50315-2011《砌体工程现场检测技术标准》(46)
1、回弹法
1.7计算与评定方法
1、回弹法
1.8检测设备
砂浆回弹仪
谢谢！ （本小节完毕）
砌筑砂浆强度检测
1、回弹法
1.1检测依据 1、《砌体工程现场检测技术标准》 （GB/T 50315-2011）
1、回弹法
1.2检测原理
1、回弹法
1.3抽样方法 GB/T 50315-2011《砌体工程现场检测技术标准 50315-2011《砌体工程现场检测技术标准》(P45)
混凝土、砂浆、砌体强度现场检测
第一章混凝土、砂浆、砌体强度现场检测为了加强《建设工程质量检测管理办法》贯彻执行，保证主体结构工程质量，提高我省建筑工程检测的质量和水平，编写此规程。
混凝土、砂浆、砌体强度现场检测包括：1、回弹法检测混凝土抗压强度；2、超声回弹综合法检测混凝土抗压强度；3、后装拔出法检测混凝土抗压强度；4、钻芯法检测混凝土抗压强度；5、回弹法检测砌筑砂浆强度；6、贯入法检测砌筑砂浆强度；7、砌体工程其它现场检测技术。
主体结构工程检测时，应根据检测目的、设备及环境等条件选择合适的检测方法。
第一节回弹法检测混凝土抗压强度1 总则1.0.1 回弹法检测混凝土抗压强度依据标准为《回弹法检测混凝土抗压强度技术规程》（DBJ14-026-2004）（以下简称“本规程”）。
1.0.2 本规程适用于采用中型回弹仪检测和推定山东地区范围内建筑工程结构或构件中的普通混凝土抗压强度（以下简称混凝土强度）。
1.0.3 在正常情况下，混凝土强度的验收与评定应按现行的国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）和《混凝土强度检验评定标准》（GBJ107-87）中的有关规定执行。
当对结构或构件的混凝土强度有怀疑或争议时，可按本规程进行检测，检测结果可作为处理混凝土质量问题或结构性能鉴定的一个主要依据。
1.0.4 本规程适用于符合下列条件的混凝土强度的检测：1 符合普通混凝土用材料、拌和用水的质量标准且粗骨料为碎石；2 不掺引气型外加剂；3 采用普通成型工艺；4 采用符合国家现行标准《混凝土结构工程施工质量验收规范》（GB50204-2002）规定的钢模、木模及其它材料制作的模板；5 自然养护或蒸气养护出池后经自然养护7d以上，且混凝土表层为干燥状态；6 龄期为14～1100天；7 抗压强度为10～60MPa。
1.0.5 当混凝土有下列情况之一时，不能按本规程进行混凝土强度的检测：1 测试部位表层与内部的质量有明显差异或内部存在缺陷；2 遭受冻害、化学侵蚀、火灾、高温损伤。
砌筑砂浆强度现场检测重要性分析
砌筑砂浆强度现场检测重要性分析摘要：对砌筑砂浆强度进行现场检测工作，是建筑工程的重要一项。
检测结果对施工质量的评定、房屋改造等都有重要的作用。
本文将对砌筑砂浆强度现场检测的方法进行简单地介绍，并且针对不同的检测方法进行比较，希望对大家有所帮助。
关键词：砌筑砂浆；强度；现场检测；方法比较1.砌筑砂浆强度现场检测的重要性砌筑结构的造价比较低，施工工艺较简单，同时，具有很多优点，如保温性能和隔热性能良好。
因此，砌筑结构在我国建筑结构体系中占有重要的位置，我国大多数的建筑都是采用砌筑结构。
因各种原因，我国有将近一半的建筑物存在问题，需要后期进行维修等措施，为此，对建筑工程的砌筑结构工程现场检测工作是每个建筑工程项目必须。
自20世纪60年代起，我国对建筑工程的砌筑结构工程现场检测工作开始进行深入的研究，已经发展出很多砌筑结构工程现场检测方法。
如《商品砌筑砂浆现场检测技术规程》等。
建筑工程项目中砌筑结构与砂浆有着直接关系。
砂浆的强度等级将直接影响砌筑结构的抗压强度，传统的检测方法时直接从砌筑结构上取样，进行抗压强度等的试验。
这种检测方式取样有难度，同时，取样时操作不当也会对试样有损伤，进而影响整个试验结果。
现在，我们采用现场原位检测方法，尽量不破损砌筑结构或者少量破损砌筑结构，使得结果更准确。
2.砌筑砂浆现场检测介绍2.1专业术语介绍①商品砌筑砂浆商品砌筑砂浆一般是指由专业的生产厂家生产的，可以用于民用建筑物和工业建筑物的工程砌筑结构砂浆拌合物。
商品砌筑砂浆的厂家供货形式有两种，一种是预拌砌筑砂浆，一种是干粉砌筑砂浆。
②贯入法将测钉贯入硬化砂浆中，测钉进入的深度和砂浆的抗压强度有直接的关系。
具体的操作就是检测人员采用压缩工作弹簧加荷法，将测钉贯入砂浆，通过测量测钉的贯入深度进行砂浆抗压强度的推断。
③回弹法回弹值也是与砂浆抗压强度有直接关系的，检测人员通过回弹仪对砌筑砂浆的表面硬度进行测量，根据测量的回弹值和碳化深度确定砌筑砂浆的抗压强度。
回弹法检测砌筑砂浆强度作业指导书
1、适用范围砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法；主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。
不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。
对砌筑砂浆的现场检测，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。
检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%的酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。
2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：、砌体结构没有砂浆试块；、砂浆试块缺乏代表性或试件数量不足；、砂浆试块的试验结果有怀疑或争议；、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。
、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：、安全鉴定、危房鉴定或其他应急鉴定；、抗震鉴定；、大修前的可靠性鉴定；、危房改变用途、改建、加层或扩建前的鉴定。
3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011；《建筑结构检测技术标准》GB/T 50344-2004；《砌体工程现场检测技术标准》GB/T50315-2011；4、检测依据、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。
、工程建设时间；进一步明确检测原因和委托方的具体要求；、以往工程质量检测情况。
5、操作人员及注意事项、凡使用回弹仪进行工程检测的人员，均应经专门培训合格后方可进行检测。
、操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。
、检测人员在检测过程中要注意安全，戴好安全帽。
回弹法检测砌筑砂浆强度检验细则
回弹法检测砌筑砂浆强度检验细则一、编制依据本细则依据《回弹法检测砌筑砂浆强度技术规程》（DBJ14-030-2004）编制。
二、编制目的为正确使用砂浆回弹仪检测砌筑砂浆强度，保证检测精度，制定本细则。
三、适用范围本细则适用于砌体结构工程中砌筑砂浆强度的检测和评定。
新建砌体结构和一般建（构）筑物，其砌筑砂浆强度的检测和评定，应按国家现行标准《砌体工程施工质量验收规范》（GB50203-2002）、《建筑工程施工质量验收规范》（GB50300-2001）、《建筑砂浆基本性能试验方法》（JGJ70-90）等执行。
当遇下列情况之一时，可按本细则检测和推定砌筑砂浆的强度：（1）砂浆试块缺乏代表性或试件数量不足；（2）对砂浆试块的试验结果有怀疑或争议，或砂浆试块的试验结果不能满足设计要求；（3）发生工程事故，或对施工质量有怀疑和争议。
既有砌体工程，在进行下列可靠性鉴定时，可按本细则检测和推定砌筑砂浆的强度：（1）静力安全鉴定及危房鉴定；（2）抗震鉴定；（3）大修前的可靠性鉴定；（4）房屋改变用途、改建、加层或扩建前的专门鉴定。
本细则适合下列条件的砌筑砂浆的检测：（1）符合普通砌筑砂浆用材料、拌和用水的质量标准，采用中砂；（2）采用普通成型工艺；（3）自然养护且砂浆表层为干燥状态；（4）龄期不少于14天；（5）抗压强度为1.0～20.0MPa；本细则不用于下列情况砌筑砂浆的检测：（1）测试部位表层与内部的质量有明显差异或内部存在缺陷；（2）遭受化学腐蚀、火灾或冻伤。
用回弹仪检测及推定砂浆强度时，除应遵守本细则外，尚应符合国家现行有关标准的规定。
四、操作人员凡使用回弹仪进行工程检测的人员，均应经专门培训方可进行测试。
五、砂浆回弹仪1、仪器要求1.1测定砂浆回弹值的仪器，宜采用示值系统为指针式的砂浆回弹仪。
1.2回弹仪技术性能应符合下列标准状态的要求：（1）回弹仪水平弹击时的冲击能量应为0.196±0.010J；（2）刻度尺上“100”刻线，应与机壳刻度槽“100”刻线重合；（3）指针长度应为20.0±0.2mm；（4）指针摩擦力应为0.5±0.1N；（5）弹击杆端部球面半径应为25.0±1.0mm；（6）弹击拉簧刚度应为70.0±5.0N/m；（7）弹击拉簧工作长度应为61.5±0.3mm；（8）弹击锤冲击长度应为75.0±0.3mm；（9）弹击锤起跳位置应在刻度尺“0”处；（10）在洛氏硬度为HRC±2的钢砧上，回弹仪的率定值应为74±2。
回弹法检测砌筑砂浆强度检验细则
1 目的本细则为正确使用贯入仪检测砌筑砂浆强度，保证检测精度，制定本细则。
2适用范围本细则适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测，并作为推定抗压强度的依据。
本规程不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。
3编制依据本细则依据《砌体结构工程施工质量验收规范》GB 50203-2011、《建筑结构检测技术标准》GB/T 50344-20041及《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136-2001编制。
4仪器设备4.1 仪器及性能4.1.1贯入法检测使用的仪器应包括贯入式砂浆强度检测仪（简称贯入仪）、贯入深度测量表。
4.1.2 贯入仪及贯入深度测量表必须具有制造厂家的产品合格证、中国计量器具制造许可证及法定计量部门的校准合格证，并应在贯入仪的明显位臵具有下列标志：名称、型号、制造厂名、商标、出厂日期和中国计量器具制造许可证标志CMC等。
4.1.3贯入仪应满足下列技术要求：——贯入力应为800±8N；——工作行程应为20±0.10mm。
4.1.4 贯入深度测量表应满足下列技术要求：——最大量程应为20±0.02mm；——分度值应为0.01mm。
4.1.5 测钉长度应为40±0.10mm，直径应为3.5mm，尖端锥度应为45°。
测钉量规的量规槽长度应为39.5+0.100mm 。
4.1.6 贯入仪使用时的环境温度应为-4～40℃。
4.2校准基本要求4.2.1常使用过程中，贯入仪、贯入深度测量表(通称为仪器)应由法定计量部门每年至少校准一次。
4.2.2当遇到下列情况之一时，仪器应送法定计量部门进行校准：⑴新仪器启用前；⑵超过校准有效期；⑶更换主要零件或对仪器进行过调整；⑷检测数据异常；⑸零部件松动；⑹遭遇撞击或其他损坏；⑺累计贯入次数为10000次。
4.3贯入仪在闲臵和保存时，工作弹簧应处于自由状态，贯入仪不得随意拆装。
主体结构混凝土回弹检测复习题
主体结构回弹法检测强度复习题一、单选题1、混凝土回弹法抽检数量应随机抽取不宜少于同批构件总数的（ C ）。
（A）10%且不宜少于5件；（B）20%且不宜少于10件；（C）30%且不宜少于10件；（D）30%且不宜少于15件。
2、当砌筑砂浆强度检测结果为0.8MPa时，检测报告给出的检测值结论是（ C ）。
（A）0MPa （B）0.8MPa （C）˂2.0MPa （D）无法测量3、混凝土回弹仪弹击锤与弹击杆碰撞瞬间，弹击锤起跳点应相应于指针指示刻度上的（ B ）。
（A）“-50”处（B）“0”处（C）“50”处（D）“100”处4、测量碳化深度时，应测量（）次，每次读数应精确至（）mm。
（ B ）（A）2、0.25 （B）3、0.25 （C）2、0.5 （D）3、0.55、同一检测单元，测区砂浆抗压强度的平均值为5.13MPa，最小值为4.73MPa当测区数n 等于6，则砌筑砂浆抗压强度推定值为（ B ）MPa。
（A）4.73MPa （B）4.7MPa（C）5.13MPa （D）5.1MPa6、根据GB/T 50315-2011规定，砂浆回弹法测量每一测区的碳化深度值最少测（ D ）次读数（A）1 （B）3 （C）5 （D）157、检测泵送混凝土强度时，测区应选择在（ A ）。
（A）混凝土浇筑侧面；（B）混凝土浇筑顶面；（C）混凝土浇筑底面；（D）使回弹仪保持垂直方向检测。
8、回弹仪率定试验所用钢砧应每（ C ）年送授权计量检定机构校准。
（A）半年（B）1 （C）2 （D）39、混凝土回弹仪不用时，应将（ A ）。
（A）弹击杆压入机壳平放于干燥阴凉处；（B）弹击杆压入机壳竖放于干燥阴凉处；（C）弹击杆自由弹出平放于干燥阴凉处；（D）弹击杆自由弹出竖放于阴凉潮湿处。
10、由测区平均回弹值和碳化深度值通过测强曲线或查表可得到测区的（ D ）混凝土抗压强度值。
（A）7d龄期（B）28d龄期（C）半年龄期（D）现龄期11、某测区的混凝土回弹值为：35,33,36,41,35,38,36,34,37,42,39,37,38,36,34,35；则该测区平均回弹值为（ C ）。
回弹法和贯入法检测砂浆强度的实用性
回弹法和贯入法检测砂浆强度的实用性
涟水县建设工程质量检测中心罗安成
回弹法：采用砂浆回弹仪测定墙体中砂浆的表面硬度，根据回弹值和碳化深度推定其强度的方法。
回弹法测试砂浆强度的范围，用于砌体结构工程中砌体砂浆强度的检测和评定。
但由于砂浆本身的离散性和回弹法的局限性（因为砂浆的表面性能差异比较大，弹三下实际上是使砂浆表面状况尽量均一（平整密实），以免回弹数据离散性过大。
但是即使如此，回弹检测砂浆强度的离散性还是太大），回弹的测试结果往往与实际情况有偏差。
砂浆的回弹法和混凝土的回弹法一样，有其优点：可以在较大范围内进行普查，操作简单等，但也有其缺点：至今没有一份全国的统一规程，受操作人员的人为影响比较大，客观性差，所以应该和其他更为精确的方法结合使用。
例如：原位测试法、射钉法、扁顶法等等。
根据目前情况我单位正在积极扩项准备采用贯入法进行砂浆检测。
贯入法砂浆检测是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的检测方法。
由构件的贯入深度平均值通过测强曲线计算得到的砌筑砂浆抗压强度值。
相当于被测构件在该龄期下同条件养护的边长为70.7mm一组立方体试块的抗压强度平均值。
贯人法属于原位无损检测技术，应用于砌筑砂浆强度检测具有操作简单，快速便捷、检测结果准确、不损伤结构物、测试费用低廉、检测范围广泛的优点得到广泛的应用。
回弹法检测砌体强度
谢谢大家
烧结砖回弹法
分单元分测区量测
回弹法适用范围
本方法适用于推定烧结普通砖砌体中的砌筑砂浆强度。检 测时，应用回弹仪测试砂浆表面硬度，用酚酞试剂测试砂 浆碳化深度，以此两项指标换算为砂浆强度。
不适用的情况： 1）砂浆强度不应低于2MPa； 2）不适用于推定高温、长期浸水、遭受火灾、环境侵蚀砌 筑砂浆抗压强度； 3）水平灰缝表面粗糙且难以磨平或砌筑不饱满时不得 采 用。
当需要推定每一检测单元的砌体抗压强度标准值或砌 体沿通缝截面的抗剪强度标准值时，应分别按下列公 式推定：
当砌筑砂浆强度检测结果小于2.0MPa或大于 15MPa时，不宜给出具体检测值，可仅给出检测 值范围f2<2.0MPa或f2>15.0MPa。
砂浆强度的推定值，宜相当于被测墙体所用块体 作底模的同龄期、同条件养护的砂浆试块强度。 检测强度的最终计算或推定结果，均应精确至0.01MPa
数据分析
单个测位的回弹值，应取5个弹击点回弹值的平均值。
回弹法测砂浆
现场检测时，砌筑砂浆的龄期不应低于28d。 环境温度和试样温度均应高于0℃。
检测砌筑砂浆强度时，水平灰缝应处于干燥状态。
检测单元、测区、测位
当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个 或若干个可以独立进行分析的结构单元，每一结构单元划分为若干 个检测单元 1.检测单元 每一楼层且总量不大于250m3的材料品种和设计强度 等级均相同的砌体。 2.在一个结构单元，采用对新施工建筑同样的规定，将同一材 料品种、同一等级250m3砌体作为一个母体，进行测区和测位 的布置，成为“检测单元”，所以一个结构单元可以划分为一 个或数个检测单元。 3.当仅仅对单个构件（墙片、柱）或不超过250m3的同一材 料、同一等级的砌体进行检测时，也将此作为一个检测单元。
砌筑砂浆强度检测中回弹法应用探析
砌筑砂浆强度检测中回弹法应用探析0 前言砌筑砂浆抗压强度是衡量砌体结构综合性能的主要指标，容易受到施工环境、人员操作和工艺技术等因素的影响，其抗压强度的高低也直接影响到建筑物的质量安全。
目前，常见的砌筑砂浆强度检测方法有点荷法、贯入法、推出法和回弹法，其中回弹法作为一种新型的检测方法，具有检测速度快、操作简单、检测精度高等优点，比较适用于当前砌筑砂浆的强度检测工作当中。
本文结合《砌体工程现场检测技术标准》（GB/T50315—2011）（简称砌体检测标准），探讨了回弹法在砌筑砂浆强度检测中的应用，希望可以提高砌体结构的强度。
1 砂浆回弹操作的主要规定砌体检测标准中关于砂浆回弹操作的规定，其中与本文内容相关的主要规定如下：1）砖墙墙面上每个测位面积宜大于0.3m2；2）每个测位内应均匀布置12个弹击点，选定弹击点应避开砖的边缘、灰缝中的气孔或松动的砂浆；3）相邻两弹击点的间距不应小于20mm。
2 回弹法检测砂浆强度分析2.1 回弹法检测砂浆强度试验2.1.1 试验测试及结果采用两片1∶1的三七厚粘土砖墙进行回弹法检测砌筑砂浆试验，讨论回弹点数量对砂浆强度推定结果的影响。
试件由实验室熟练工人砌筑，采用一顺一丁砌筑方法，水平灰缝平均厚度为10mm。
同批次砂浆试块抗压强度实测值为13.5MPa。
在每片墙上选择墙面中间设置一个测位。
测位Ⅰ和测位Ⅱ的大小均为600mm×600mm，列间距为70～100mm，每个测位均布置9行6列共计54个测点。
利用电动工具将回弹点位置（或左右10mm范围，以避开有缺陷的灰缝位置）的灰缝砂浆表面打磨平整，采用ZC5型砂浆回弹仪进行回弹取值，回弹仪的钢砧率定值为74±2。
回弹结束后进行砂浆碳化深度测试，碳化深度小于1.0mm。
两个测位的回弹原始数据见表1，计算砂浆强度时回弹点数量分别选择12，18，24，30，36，42，48，54个，采用的计算公式详见砌体检测标准第12章，对应的抗压强度推定值区间及误差分布区间见表2，表中选择12个回弹点时的计算方法为去掉1个最大值和1个最小值，选择其他数量回弹点时的计算方法均为去掉2个最大值和2个最小值。
回弹法检测砌筑砂浆强度作业指导书(带例题版)..
1、适用范围砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法；主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。
不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。
对砌筑砂浆的现场检测，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。
检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%的酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。
2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：2.1、砌体结构没有砂浆试块；2.2、砂浆试块缺乏代表性或试件数量不足；2.3、砂浆试块的试验结果有怀疑或争议；2.4、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；2.5、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。
2.6、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：2.6.1、安全鉴定、危房鉴定或其他应急鉴定；2.6.2、抗震鉴定；2.6.3、大修前的可靠性鉴定；2.6.4、危房改变用途、改建、加层或扩建前的鉴定。
3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011；《建筑结构检测技术标准》GB/T 50344-2004；《砌体工程现场检测技术标准》GB/T50315-2011；4、检测依据4.1、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；4.2、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。
4.3、工程建设时间；进一步明确检测原因和委托方的具体要求；4.4、以往工程质量检测情况。
5、操作人员及注意事项5.1、凡使用回弹仪进行工程检测的人员，均应经专门培训合格后方可进行检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业指导书
批准人：
颁布日期：
实施日期：
审核：
编写：
目录
1适用范围 (3)
2应用标准 (3)
3仪器设备 (3)
4试验步骤 (3)
5数据处理 (4)
6检测过程中注意事项 (7)
7检测报告 (7)
回弹法检测砌筑砂浆强度
1适用范围
本作业指导书使用于推定烧结普通砖砌体砂浆强度，不适用于推定高温、长期浸水、化学浸蚀、火灾等情况下的砂浆抗压强度。
2应用标准
GB/T 50315-2000《砌体工程现场检验技术标准》
GB 50203-2002《砌体工程施工质量验收规范》
3仪器设备
砂浆回弹仪
4试验步骤
4.1 抽检率，依据《建筑结构检测技术标准》GB/T50344-2004关于样本容量要求设置抽检方案和抽检率。
4.2 测位宜选在承重墙的可测面上，并避开门窗洞口及预埋件等附近的墙体。
墙面上每个测位的面积宜大于0.3m2。
4.3 测位处的粉刷层、勾缝砂浆、污物等应清除干净。
弹击点处的砂浆表面，应仔细打磨平整，并除去浮灰。
4.4 每个测位内均匀布置12个弹击点。
选定弹击点应避开砖的边缘，气孔或松动的砂浆。
相邻两弹击点的间距不应小于20mm。
4.5 在每个弹击点上，使回弹仪连续弹击3次，第1、2次不读 数，仅记录第3次回弹值，精确至1个刻度。
测试过程中，回弹仪应始终处于水平状态，其轴线应垂直于砂浆表面，且不得移位。
4.6 在每个测位内，选择1～3处灰缝，用碳化深度测定仪和1%的酚酞试剂测量砂浆碳化深度，读数应精确至0.5mm 。
5数据处理
5.1 平均回弹值值
从每个测位的12个回弹值中，分别剔除最大值、最小值，将余下的10个回弹值计算平均值，以R 表示。
5.2 平均碳化深度
每个测位的平均碳化深度，应取该测量值的算术平均值，以d 表示，精确至0.5mm 。
5.3 砂浆强度换算值
第i 个测区第j 个测位的砂浆强度换算值，应根据该测位的平均回弹值和平均碳化深度值，分别按下式计算：
⑴d ≤1.0mm 时：
57.2521097.13R f ij -⨯=
⑵1.0mm<d<3.0mm 时：
04.3421085.4R f ij -⨯=
⑶d ≥3.0mm 时：
60.3521034.6R f ij -⨯=
式中 ij f 2—— 第i 个测区第j 个测位的砂浆强度值 （MPa ）；
d ——第i 个测区第j 个测位的平均碳化深度值（mm ）； R —— 第i 个测区第j 个测位的平均回弹值
5.4 砂浆抗压强度平均值
测区的砂浆抗压强度平均值，应按下式计算：
∑==i
n j ij i f ni f 1
221
5.5强度推定
5.5.1每个检测单元的强度平均值、标准差和变异系数，应分别按下列公式计算：
∑==
2
12
1
n j i
f f
n u
)
1()
(22
1
2
--=
∑=n f u
s n i i f
f
u s =
δ 式中 f u -同一检测单元的强度平均值（MPa ）。
当检测砂浆抗压强度
时，
u即为m f.2；当检测砌体抗压强度时，f u为m f；当检测砌体抗剪f
强度时，
f
u 即为m v f .；
2n -同一检测单元测区数；
i f -测区强度代表值（MPa ）。
当检测砂浆抗压强度时，i f 即为
i f 2；当检测砌体抗压强度时，i f 即为mi f ；当检测砌体抗剪强度时，i
f 即为vi f ；
s-同一检测单元，按2n 个测区计算的强度标准差（MPa ）；
δ-同一检测单元的强度变异系数。
5.5.2每一检测单元的砌筑砂浆抗压强度等级，应分别按下列规定进行规定：
1当测区数2n 不小于6时： 2,2f f m ≥ 2min ,275.0f f ≥
式中 m f ,2-同一检测单元，按测区统计的砂浆抗压强度平均值（MPa ）；
2f -砂浆推定强度等级所对应的立方体抗压强度值（MPa ）； in m f ,2-同一检测单元，测区砂浆抗压强度的最小值。
2当测区数2n 小于6时：
2m in ,2f f ≥
3当检测结构的变异系数大于0.35时，应检查检测结果离散性较大的
原因，若系检测单元划分不当，宜重新划分，并可增加测区数进行
补测，然后重新推定。
6检测过程中注意事项
6. 1操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。
6.2检测人员在检测过程中要注意安全，戴好安全帽。
尤其在检测等较高位置的结构或构件时，必须保证爬梯等辅助工具的稳固安全。
6.3检测过程要做到文明施测。
7检测报告
报告包括以下内容：
1 委托单位
2 建筑工程概况
3 设计单位、施工单位及监理单位名称
4 检测项目、检测方法及依据标准
5 抽样方案及数量
6 检测日期，报告日期
7 检测项目的主要分类检测数据和汇总结果；检测结果、检测结论；
8 主检、审核和批准人员的签名。
砂浆回弹法测试原始记录
工程名称: 第页共页
测试：计算：测试日期：年月日感谢您的支持与配合，我们会努力把内容做得更好！。
