实验(四)利用三层交换机实现VLAN间路由一、实验目标∙掌握交换机Tag VLAN 的配置；∙掌握三层交换机基本配置方法；∙掌握三层交换机VLAN路由的配置方法；∙通过三层交换机实现VLAN间相互通信；二、技术原理三层交换机具备网络层的功能，实现VLAN间相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。

三层交换机利用直连路由可以实现不同VLAN之间的互相访问。

三层交换机给接口配置IP地址，采用SVI(交换虚拟接口)的方式实现VLAN间互连。

SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。

三、实验步骤实验拓扑1、在二层交换机上配置VLAN2、VLAN 3，分别将端口2、端口3划到VLAN 2、VLAN3；2、将二层交换机与三层交换机相连的端口Fa0/1定义为Tag VLAN模式；Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exitSwitch(config)#interface fa0/2Switch(config-if)#switchport access vlan 2Switch(config-if)#exitSwitch(config)#interface fa0/3Switch(config-if)#switchport access vlan 3Switch(config-if)#exitSwitch(config)#interface fa0/1Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changedstate to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upSwitch(config-if)#3、在三层交换机上配置VLAN 2、VLAN 3，分别将端口2、端口3划到VLAN 2、VLAN3；Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exitSwitch(config)#interface fa0/2Switch(config-if)#switchport access vlan 2Switch(config-if)#exitSwitch(config)#interface fa0/3Switch(config-if)#switchport access vlan 3Switch(config-if)#exitSwitch(config)#4、设置三层交换机VLAN间通信，创建VLAN 2、VLAN 3的虚拟接口，并配置虚拟接口VLAN 2、VLAN 3的IP地址；Switch(config)#interface vlan 2 //创建VLAN 2 的虚拟接口Switch(config-if)#%LINK-5-CHANGED: Interface Vlan2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan2, changed state to up Switch(config-if)#ip address 192.168.1.1 255.255.255.0 //配置虚拟接口VLAN 2 的IP地址Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#interface vlan 3 //创建VLAN 2 的虚拟接口Switch(config-if)#%LINK-5-CHANGED: Interface Vlan3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan3, changed state to up Switch(config-if)#ip address 192.168.2.1 255.255.255.0 //配置虚拟接口VLAN 2 的IP地址Switch(config-if)#no shutdownSwitch(config-if)#endSwitch#5、查看三层交换机路由表Switch#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Vlan2C 192.168.2.0/24 is directly connected, Vlan3Switch#6、将VLAN 2、VLAN 3下的主机默认网关分别设置为相应虚拟接口的IP地址；五、验证打开PC1 Command PromptPacket Tracer PC Command Line 1.0PC>ipconfigIP Address......................: 192.168.1.2Subnet Mask.....................: 255.255.255.0Default Gateway.................: 192.168.1.1PC>ping 192.168.1.3Pinging 192.168.1.3 with 32 bytes of data:Reply from 192.168.1.3: bytes=32 time=187ms TTL=128 Reply from 192.168.1.3: bytes=32 time=93ms TTL=128 Reply from 192.168.1.3: bytes=32 time=110ms TTL=128 Reply from 192.168.1.3: bytes=32 time=93ms TTL=128Ping statistics for 192.168.1.3:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 93ms, Maximum = 187ms, Average = 120ms PC>ping 192.168.2.2Pinging 192.168.2.2 with 32 bytes of data:Request timed out.Reply from 192.168.2.2: bytes=32 time=188ms TTL=127 Reply from 192.168.2.2: bytes=32 time=112ms TTL=127 Reply from 192.168.2.2: bytes=32 time=125ms TTL=127Ping statistics for 192.168.2.2:Packets: Sent = 4, Received = 3, Lost = 1 (25% loss), Approximate round trip times in milli-seconds:Minimum = 112ms, Maximum = 188ms, Average = 141ms PC>ping 192.168.2.3Pinging 192.168.2.3 with 32 bytes of data:Request timed out.Reply from 192.168.2.3: bytes=32 time=125ms TTL=127 Reply from 192.168.2.3: bytes=32 time=78ms TTL=127 Reply from 192.168.2.3: bytes=32 time=64ms TTL=127Ping statistics for 192.168.2.3:Packets: Sent = 4, Received = 3, Lost = 1 (25% loss), Approximate round trip times in milli-seconds:Minimum = 64ms, Maximum = 125ms, Average = 89ms。

在cisco packet tracer模拟器下实现三层交换机VLAN间路由实验的设计与实现

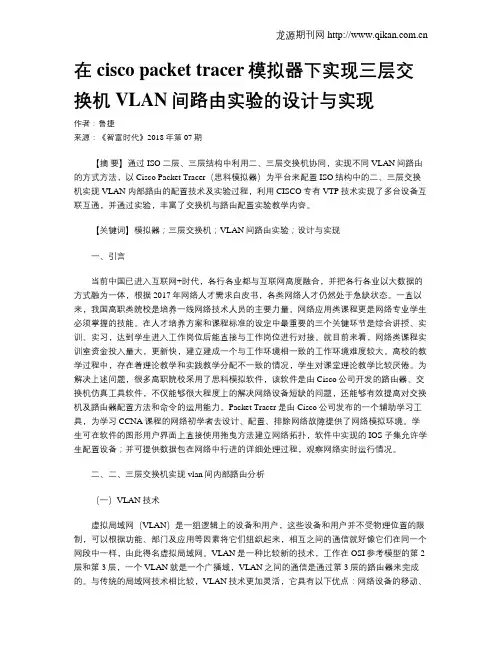

在cisco packet tracer模拟器下实现三层交换机VLAN间路由实验的设计与实现作者：鲁捷来源：《智富时代》2018年第07期【摘要】通过ISO二层、三层结构中利用二、三层交换机协同，实现不同 VLAN间路由的方式方法，以 Cisco Packet Tracer（思科模拟器）为平台来配置ISO结构中的二、三层交换机实现 VLAN 内部路由的配置技术及实验过程，利用CISCO专有VTP技术实现了多台设备互联互通，并通过实验，丰富了交换机与路由配置实验教学内容。

【关键词】模拟器；三层交换机；VLAN间路由实验；设计与实现一、引言当前中国已进入互联网+时代，各行各业都与互联网高度融合，并把各行各业以大数据的方式融为一体，根据2017年网络人才需求白皮书，各类网络人才仍然处于急缺状态。

一直以来，我国高职类院校是培养一线网络技术人员的主要力量。

网络应用类课程更是网络专业学生必须掌握的技能。

在人才培养方案和课程标准的设定中最重要的三个关键环节是综合讲授、实训、实习，达到学生进入工作岗位后能直接与工作岗位进行对接。

就目前来看，网络类课程实训室资金投入量大，更新快，建立建成一个与工作环境相一致的工作环境难度较大。

高校的教学过程中，存在着理论教学和实践教学分配不一致的情况，学生对课堂理论教学比较厌倦。

为解决上述问题，很多高职院校采用了思科模拟软件，该软件是由Cisco公司开发的路由器、交换机仿真工具软件，不仅能够很大程度上的解决网络设备短缺的问题，还能够有效提高对交换机及路由器配置方法和命令的运用能力。

Packet Tracer是由Cisco公司发布的一个辅助学习工具，为学习CCNA课程的网络初学者去设计、配置、排除网络故障提供了网络模拟环境。

学生可在软件的图形用户界面上直接使用拖曳方法建立网络拓扑，软件中实现的IOS子集允许学生配置设备；并可提供数据包在网络中行进的详细处理过程，观察网络实时运行情况。

cisco三层交换机怎么实现vlan间的通讯命令教程

cisco三层交换机怎么实现vlan间的通讯命令教程像网桥那样，交换机将局域网分为多个冲突域，每个冲突域都是有独立的宽带，因此大大提高了局域网的带宽。

二层交换机是不能实现vlan间通讯的，这就需要三层路由功能，而3560默认情况下是二层交换机，这就需要多交换机进行一些配置，实现vlan间的通讯，下面通过具体实验对其进行讲解，需要的朋友可以参考下方法步骤1、打开思科模拟软件----按如图配置拓扑图---将pc0、pc1、pc2配置地址为192.168.1.2 255.255.255.0,192.168.2.2 255.255.255.0,192.168.1.3 255.255.255.0----pc0 ping pc1不能ping通，pc0 ping pc2能ping通。

2、s2960的配置----进入特权模式配置vlan2和vlan3----将fa0/2端口分配到vlan2中，将fa0/3配置到vlan3中----将fa0/1端口模式配置成trunk----end----copy run start3、3560交换机的配置----进入特权模式配置vlan2和vlan3----在特权模式下输入ip routing开启三层路由----进入端口fa0/1将将其trunk封装802.1Q的帧格式----将端口模式配置为trunk4、3560交换机进入fa0/2端口将其分配给vlan2中----在特权模式下输入interface vlan 2，配置vlan虚拟接口---输入ip address 192.168.1.1 255.255.255.0----同理配置vlan3地址为192.168.2.1 255.255.255.0----end----输入copy run start配置结束。

5、测试vlan的通讯----pc0 ping pc2可以ping通，pc0 ping pc1也可以ping通，证明配置成功。

利用三层交换机实现vlan间路由

实验4、利用三层交换机实现vlan间路由一、实验目的掌握三层交换机基本配置方法和三层交换机vlan路由的配置二、知识要点在交换网络中，通过VLAN对一个物理网络进行了逻辑划分，不同的VLAN之间是无法直接访问的，必须通过三层的路由设备进行连接。

一般利用路由器或三层交换机来实现不同VLAN之间的互相访问。

三层交换机和路由器具备网络层的功能，能够根据数据的IP 包头信息，进行选路和转发，从而实现不同网段之间的访问。

直连路由是指：为三层设备的接口配置IP地址，并且激活该端口，三层设备会自动产生该接口IP所在网段的直连路由信息。

三层交换机实现VLAN互访的原理是，利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。

三层交换机利用直连路由可以实现不同VLAN之间的互相访问。

三层交换机给接口配置IP地址，采用SVI （交换虚拟接口）的方式实现 VLAN间互连。

SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。

三、实验内容1.按照下图选择交换机、pc机，组建一个小型的局域网，构建实验环境。

2.设置pc机的IP地址及网关：双击计算机终端设备图标显示pc设置窗口，选择“桌面”选项卡，双击“ip地址设置”图标出现如下图所示的设置窗口，分别对pc0和pc1进行设置Pc0：Pc1：：3.网络连通性测试：双击计算机终端设备pc0，pc1图标显示pc设置窗口，选择“桌面”选项卡，双击“命令提示符”Pc0Pc1：执行完以上操作，我们会发现网络没有连通。

4.配置交换机：分别双击网络设备图标 switch0，switch1和核心交换机，点击命令行，输入命令进行配置操作。

如下图：switch0：配置命令：Switch>enableSwitch#vlan databaseSwitch(vlan)#vlan 10Switch(vlan)#exitSwitch#config tSwitch(config)#interface f0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config)#interface f0/24Switch(config-if)#switchport mode trunkSwitch1：配置命令：Switch>enableSwitch#vlan databaseSwitch(vlan)#vlan 20Switch(vlan)#exitSwitch#config tSwitch(config)#interface f0/1Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#exitSwitch(config)#interface f0/24Switch(config-if)#switchport mode trunk核心交换机：配置命令：Switch>enableSwitch#vlan databaseSwitch(vlan)#vlan 10Switch(vlan)#vlan 20Switch(vlan)#exitSwitch#config tSwitch(config)#interface f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#interface f0/2Switch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#interface vlan 10Switch(config-if)#interface vlan 20Switch(config-if)#no shut5.网络连通性测试：步骤如3，有下图结果：、Pc0：Pc1：网络已连通。

三层交换机实现VLAN间通信

三层交换机实现VLAN间通信随着网络规模的不断扩大和网络安全的日益重视，虚拟局域网（VLAN）技术在企业网络中得到了广泛的应用。

VLAN技术可以将不同的用户组织成不同的虚拟局域网，使得不同VLAN的用户之间无法直接通信，从而增强了网络的安全性。

在实际应用中，有时候不同的VLAN之间需要进行通信和数据共享，这就需要三层交换机来实现VLAN间的通信。

一、三层交换机的作用三层交换机是一种集路由和交换功能于一体的网络设备，能够在不同的VLAN之间进行路由转发，从而实现不同VLAN之间的通信。

在传统的网络结构中，通常使用路由器来实现不同VLAN之间的通信，但是使用路由器进行VLAN间的通信需要在路由器上配置多个子接口，管理起来较为繁琐，而且性能会有一定的影响。

而三层交换机则可以更加高效地实现VLAN间的通信，提供更快速的数据传输服务。

三层交换机通过在交换机硬件中集成路由功能，可以对不同VLAN的数据包进行路由转发处理。

当一个VLAN中的主机需要和另一个VLAN中的主机进行通信时，数据包首先到达三层交换机，交换机会根据数据包中的目的IP地址进行路由转发，将数据包发送到目标VLAN中的主机。

三层交换机在进行路由转发时，可以根据预设的路由表来确定不同VLAN间的路径，实现不同VLAN之间的通信。

1. 创建VLAN：首先在三层交换机上创建需要通信的VLAN，使用vlan命令创建VLAN，并为每个VLAN分配一个唯一的VLAN ID。

2. 配置端口：对于需要加入VLAN的端口，使用switchport access命令将端口划分到相应的VLAN中。

3. 配置三层接口：使用接口命令在三层交换机上创建三层接口，并将接口与相应的VLAN关联。

4. 配置路由：在三层交换机上配置路由，使得不同VLAN之间可以进行路由转发。

可以使用静态路由或动态路由协议来实现路由功能。

5. 验证配置：在配置完成后，可以通过ping命令或者traceroute命令来验证不同VLAN之间的通信是否正常。

三层交换机实现VLAN间通信

三层交换机实现VLAN间通信三层交换机可以实现VLAN间通信，即不同VLAN之间的主机可以互相通信。

下面将从三层交换机的原理、实现方法以及优缺点等方面进行详细介绍。

三层交换机是在二层交换机的基础上增加了三层功能，即支持IP协议栈的路由功能。

它可以实现不同VLAN间的通信，通过将不同VLAN的信号进行路由处理，使得主机在不同VLAN间可以进行通信，实现了虚拟局域网之间的互通。

实现VLAN间通信的方法有两种：静态路由和动态路由。

静态路由是通过手动配置交换机的路由表来实现VLAN间通信。

管理员需要手动配置交换机上每个子网的网关地址，并设置路由表，指明从哪个接口出去到达目标VLAN。

这种方法配置简单，但不适合规模较大的网络，因为需要手动维护路由表。

动态路由是通过使用动态路由协议，如OSPF、RIPv2等，来自动学习和更新路由表，实现自动的VLAN间通信。

这种方法适合规模较大的网络，因为可以自动更新路由表，减少管理员的配置工作。

1. 提高网络性能：通过实现VLAN间的通信，可以减少广播域的范围，减少广播报文的传输，提高网络性能。

2. 增强网络安全性：通过划分不同的VLAN，可以实现不同VLAN的隔离，阻止不同VLAN间的流量传播，增强网络的安全性。

3. 提供灵活性：通过使用三层交换机的路由功能，可以将不同的VLAN划分到不同的子网中，提供更灵活的网络管理和更好的资源利用。

1. 成本较高：相比于二层交换机，三层交换机的成本较高，对于小型网络来说可能不划算。

2. 复杂性：三层交换机的配置相对复杂，需要管理员具备一定的网络知识和技能才能正确配置。

三层交换机可以实现VLAN间通信，通过路由功能将不同VLAN的信号进行路由处理，从而实现虚拟局域网之间的互通。

不同的实现方法有静态路由和动态路由，优点包括提高网络性能、增强网络安全性和提供灵活性，缺点包括成本较高和配置复杂。

实验四利用三层交换机实现VLAN间路由

2.
在三层交换机A上创建VLAN2和VLAN3,并分别将PC1, PC2划分到
VLAN2和VLAN3中,同样在二层交换机B上创建VLAN2和VLAN3,并分别将PC3, PC4划分到VLAN2和VLAN3中. 3. 将两台交换机相连接的端口FA0/24都定义为trunk模式.
4.
5.
在三层交换机上开启路由功能,同时创建虚拟接口Vlan 2的地址为
查看三层交换机路由接口的状态,并验证不同的VLAN之间的连通性.
192.168.1.254, 虚拟接口Vlan 3的地址为192.168.2.254.
实验参考文献
本实验的内容与具体命令可参考"Sw实验04：三层交换机基本配置及VLAN通信 .ppt"实验课件.
实验四

利用三层交换机实现VLAN间路由
实验目的
1) 2) 3) 4) 掌握交换机Tag VLAN 的配置掌握三层交换机基本配置方法；掌握三层交换机VLAN 路由的配置方法；通过三层交换机实现VLAN 间相互通信；
实验背景
某企业有技术部和销售部分别处于不同地点办公，过去为了安全和便于管理,对两个部门的主机划分在不同的 VLAN，不能互
相通信.现在由于业务的需求,要两部门的主机能够相互访问，
获得相应资源，他们的设备之间通过一台三层交换机进行了连接。
口的状态,并验证不同的VLAN 之间的连通性. 实验拓扑
实验要求
1. 假定技术部的PC1和PC3的IP分别是192.168.1.1 192.168.1.3, 网关都是 192.168.1.254;销售部的PC2和PC4的IP分别是192.168.2.2 192.168.2.4, 网关都是 192.168.2.254.每台PC机的掩码都是255.255.255.0.按以上要求设定好相应的PC机.
