发电机转子交流阻抗测试仪
转子交流阻抗试验原理
转子交流阻抗试验原理转子交流阻抗试验是一种常用的电机故障检测方法，通过测量电机转子绕组的交流阻抗来判断电机转子是否存在故障。
这种试验方法可以有效地检测出电机转子的断条、短路、接地等故障情况，为电机维修和故障排除提供了重要的参考依据。
转子交流阻抗试验的原理是利用电磁感应的原理，通过在转子绕组上施加交流电压，测量转子绕组上的电流和电压，从而得到转子绕组的阻抗值。
根据欧姆定律，电流和电压之比就是阻抗的大小，通过测量阻抗值的变化可以判断转子是否存在故障。
在进行转子交流阻抗试验时，首先需要将电机断开电源，然后将试验设备连接到电机的转子绕组上。
试验设备通常由交流电源、电流互感器和电压互感器组成。
交流电源提供试验所需的交流电压，电流互感器用于测量转子绕组上的电流，电压互感器用于测量转子绕组上的电压。
在进行试验之前，需要先对试验设备进行校验和调整，确保其工作正常。
然后，通过调节交流电源的频率和电压，可以得到不同条件下的转子交流阻抗值。
通过测量电流和电压的相位差，可以得到阻抗的幅值和相位角。
根据转子交流阻抗的幅值和相位角的变化规律，可以判断转子是否存在故障。
通常情况下，正常的转子交流阻抗是一个相对稳定的值，幅值和相位角变化较小。
而当转子存在故障时，阻抗的幅值和相位角会发生明显的变化。
例如，当转子绕组发生断条时，阻抗的幅值会下降，相位角会发生变化。
而当转子绕组发生短路或接地时，阻抗的幅值和相位角都会发生变化，且变化幅度较大。
通过转子交流阻抗试验可以提前发现电机转子的故障，及时采取维修措施，避免故障进一步扩大，减少生产事故的发生。
同时，该试验方法简单易行，不需要拆卸电机，对电机的正常运行基本无影响，具有较高的实用性。
转子交流阻抗试验是一种常用的电机故障检测方法，通过测量转子绕组的交流阻抗来判断电机转子是否存在故障。
该试验方法简单易行，能够提前发现电机转子的故障，为电机维修和故障排除提供重要的参考依据。
在实际应用中，需要注意试验设备的校验和调整，以及阻抗幅值和相位角的变化规律，从而准确判断电机转子的故障情况。
发电机转子交流阻抗试验方法
发电机转子交流阻抗试验方法一、发电机转子交流阻抗试验的目的如果转子绕组出现匝间短路，则转子绕组有效匝数就会减小，其交流阻抗就会减小，损耗会有所增大，因此，通过测量转子绕组交流阻抗和功率损耗，与历次试验数据相比，就可以有效地判断转子绕组是否有匝间短路。
二、试验方法及注意事项1. 试验方法向转子绕组施加交流电压，读取电压、电流及功率损耗值。
施加电压的大小通过调压器调节。
2. 试验用仪器(1)转子交流阻抗测试仪、调压器。
(2)在现场没有转子交流阻抗测试仪时，可使用调压器、标准CT、交流电压表、交流电流表、有功功率表。
3. 用交流阻抗测试仪测量发电机转子交流阻抗测试仪为新型的测试仪器，装置内部自动计算电流、电压、功率、阻抗及曲线等相关数据，试验时只需调压即可，仪器会自动读取数据，并带过流过压保护报警功能。
4. 无功补偿装置的作用无功补偿装置是通过感性电流和容性电流之间的关系，可补偿试验电流30A到100A，对于大型发电机组，本试验使用的调压器如果有条件并接无功补偿装置，则调压器容量可以大大减小，可使用6KVA、250V的调压器。
如果没有无功补偿箱，调压器容量将达到10KVA，比较笨重。
5. 注意事项(1) 阻抗和功率损耗值自行规定。
在相同试验条件下与历年数值比较，不应有显著变化。
(2) 隐极式转子在膛外或膛内以及不同转速下测量。
(3)每次试验应在相同条件、相同电压下进行，试验电压峰值不超过额定励磁电压。
(4)转子到现场后，未穿入发电机前，应做膛外转子交流阻抗试验，穿入发电机后，可做膛内测试。
此项目属于单体试验，应由安装单位进行。
(5)机组整套启动前，提前准备试验仪器及接线。
测试工作负责单位由调试单位和安装单位协商进行。
(6)在机组升速过程中，选取不同的转速点测试，直到机组定速3000转。
(7)机组超速试验后，应再次进行本试验。
(8)试验时，应注意与励磁回路断开。
以避免对励磁回路造成损害；受励磁设备的影响，不能加压。
转子交流阻抗注意事项

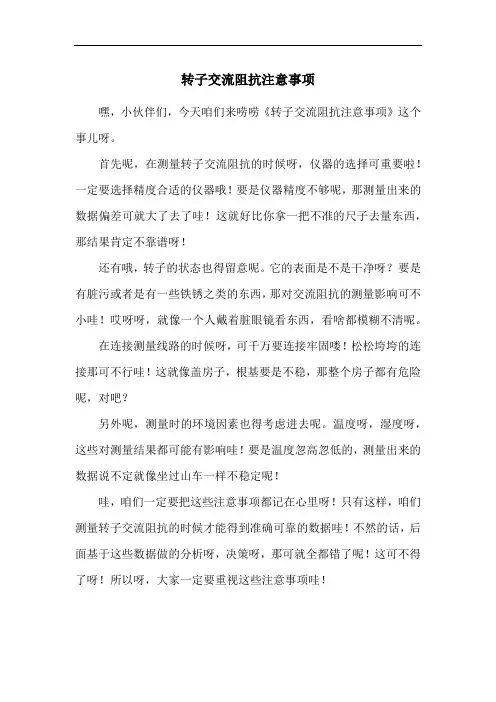

转子交流阻抗注意事项
嘿，小伙伴们，今天咱们来唠唠《转子交流阻抗注意事项》这个事儿呀。
首先呢，在测量转子交流阻抗的时候呀，仪器的选择可重要啦！一定要选择精度合适的仪器哦！要是仪器精度不够呢，那测量出来的数据偏差可就大了去了哇！这就好比你拿一把不准的尺子去量东西，那结果肯定不靠谱呀！
还有哦，转子的状态也得留意呢。
它的表面是不是干净呀？要是有脏污或者是有一些铁锈之类的东西，那对交流阻抗的测量影响可不小哇！哎呀呀，就像一个人戴着脏眼镜看东西，看啥都模糊不清呢。
在连接测量线路的时候呀，可千万要连接牢固喽！松松垮垮的连接那可不行哇！这就像盖房子，根基要是不稳，那整个房子都有危险呢，对吧？
另外呢，测量时的环境因素也得考虑进去呢。
温度呀，湿度呀，这些对测量结果都可能有影响哇！要是温度忽高忽低的，测量出来的数据说不定就像坐过山车一样不稳定呢！
哇，咱们一定要把这些注意事项都记在心里呀！只有这样，咱们测量转子交流阻抗的时候才能得到准确可靠的数据哇！不然的话，后面基于这些数据做的分析呀，决策呀，那可就全都错了呢！这可不得了呀！所以呀，大家一定要重视这些注意事项哇！。
发电机转子交流阻抗测试仪维护和注意事项
发电机转子交流阻抗测试仪维护和注意事项发电机转子交流阻抗测试仪维护保养
1. 平时仪器应放置于干燥、通风的地方，防止因受潮而损坏内部元件。
2. 仪器搬运和安放过程中应小心谨慎，避免剧烈震动和摔落。
3. 正常情况下不允许打开机箱，插拔内部机件，以免造成不必要损失。
发电机转子交流阻抗测试仪注意事项
1. 仪器使用前，应认真阅读产品使用说明书，掌握正确的使用方法。
2. 试验时正确接线。
在检查接线正确无误、联接可靠后方可通电。
3. 在给被试设备升压前，必须在检查调压器确实在零位后，方可开机，以防被试设备和仪器遭受高电压、大电流的冲击。
4. 正确操作，测试时调压器在测试点附近应均匀慢速升压，确保数据采集的可靠性。
5. 在测试钳的两根导线中，稍粗的导线为电流线（I1、I2），稍细的导线为电压线（U1、U2）。
6. 试验中如出现保护动作，必须查明原因排除异常后方可继续试验，不可盲目操作，以免带来不必要的损失。
7. 非专业维修人员严禁打开机箱修理、换件，以免发生触电或其它事故。
发电机转子交流阻抗测试仪校准规范
发电机转子交流阻抗测试仪校准规范1范围本规范适用于频率(45～75)Hz、交流电压（0.01～600）V、交流电流（0.01～120）A、功率（0.01～72）kW、交流阻抗（0.001～1000）Ω范围内的发电机转子交流阻抗测试仪（以下简称测试仪）的校准。
本规范不适用于直流电阻测试仪的校准。
2引用文件本规范引用以下文件：JJG124-2005电压表、电流表、功率表及电阻表检定规程JJF1491-2014数字式交流电参数测量仪校准规范JJF1587-2016数字多用表校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位3.1术语3.1.1发电机转子generator rotor发电机转子是由铁芯（或磁极、磁轭）绕组、互环、中心环、滑环、风扇及转轴等部件组成。
转子的功能是产生磁场。
3.1.2交流阻抗AC impedance在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用叫做阻抗。
阻抗常用Z表示，是一个复数，实部为电阻，虚部为电抗，其中电容在电路中对交流电所起的阻碍作用称为容抗,电感在电路中对交流电所起的阻碍作用称为感抗，电容和电感在电路中对交流电引起的阻碍作用总称为电抗。
3.2计量单位阻抗的国际单位为欧姆（Ω，简称欧），常用的单位还有毫欧（mΩ）、微欧（μΩ）、千欧（kΩ）等。
4概述4.1用途测试仪主要是用于测量和分析发电机转子绕组匝间及调相机转子绕组交流阻抗的综合测量仪器（通过阻抗变化，分析绕组匝间是否短路），通过专门设计的测量电路可实现各种同步发电机转子静态、动态交流阻抗同步测量交流电压、交流电流、有功功率、频率等参数的自动测量。
4.2工作原理实际测量中交流阻抗幅值指某一频率下的电压有效值与电流有效值之比，交流阻抗测量的基本原理如图1所示。
通过调压器调节输出电压施加到发电机转子两端，由欧姆定律可知，交流电压与交流电流的比值即为被测交流阻抗幅值。
发电机转子交流阻抗测试仪的极平衡试验方法
发电机转子交流阻抗测试仪的极平衡试验方法
发电机转子交流阻抗测试仪测量转子绕组转子两极间的电压分布情况，可以作为判断转子匝间绝缘情况的原始数据。
(1) 隐极式转子在膛外0转速下测量;
(2) 每次试验应在相同条件相同电压下进行，试验电压峰值不超过额定励磁电压，一般选取100V。
图1-1 转子绕组极平衡试验示意图
(1) 按图接线，励磁回路断开，电压表要用最短的粗导线直接接于滑环1、2上;
(2) 用调压器TR升压至试验电压U(一般选取100V);
(3) 使用金属探针在转子励端极一(或称正极)侧护环内侧由里至外依次接触转子绕组各匝线圈的金属裸露部位中点，针尖与线圈应接触良好。
测量并记录电压U1、U2;
(4) 同理，在转子励端极二(或称负极)侧测量并记录电压U1、U2;
(5) 比较两极测得的U1、U2电压值与试验电压U的比例，判断转子两极间的电压分布情况。
(1) 膛内测量时定子绕组上有感应电压，应将定子绕组与外电路断开;
(2) 转子大轴应可靠接地;
(3) 金属探针除针尖裸露外，其余部位必须可靠绝缘;
对于转子绕组有一点接地，或对水内冷转子绕组测量时，必须用隔离变压器加压。
通用测试仪器大全之阻抗分析仪(工作原理,特性,使用方法,与相似仪器区别)
通用测试仪器大全之阻抗分析仪（工作原理，特性，使
用方法，与相似仪器区别）
什么是阻抗分析仪？阻抗分析仪能在阻抗范围和宽频率范围进行精确测量，它利用物体具有不同的导电作用，在物体表面加一固定的低电平电流时，通过阻抗计算出物体的各种器件、设备参数和性能优劣。
阻抗分析仪的原理：抗分析仪可以丈量和评定压电陶瓷片、压电换能器、超声波清洗机、超声波焊接机、超声波粉碎机、超声波加工设备等各种器件、设备的参数和性能优劣。
1. 通过导纳圆1、基本精确度：0.05［%］
2、频率精确度：±0.005［%］
3、量测参数：Z，L，C，R，Q，D，Y，G，B，X
4、输出：10mV to 1V rms，200uA to 20mA rms
5、显示格式：串/并联电路，或两极式
6、7、电表模式：可当标准LCR 电表使用
8、待测：组件连接
9、备有许多的可选附件以供不同的测试需要。
10、消耗因素：±0.0005（1+D*D2）
11、质量因素：±0.05［%］（Q + 1/Q）
阻抗分析仪如何使用？阻抗分析仪阻抗测试仪用于所有容量的发电机组，测量各种同步发电机在动、静态下的转子交流阻抗及其特性曲线。
1、测量各种同步发电机在动、静态下的转子交流阻抗及其特性曲线；
2、一键飞梭（旋转鼠标）无需按键，操作更方便；。
发电机转子交流阻抗试验技术方案
发电机转子交流阻抗试验技术方案一、背景介绍发电机作为重要的电力设备之一，其可靠性对电力系统运行稳定有着至关重要的作用。
发电机转子绝缘是发电机中的重要部分，其可靠性直接关系到发电机的工作状态和寿命。
而发电机中的绝缘故障是一种非常严重的问题，如果不及时发现和处理，将导致电力设备停机，甚至发生重大事故。
因此，发现和解决发电机转子绝缘故障是非常必要的。
二、试验原理发电机转子在工作过程中，绝缘系统可能发生漏电和击穿现象，对此需要进行定期的检测。
发电机转子交流阻抗试验是一种检测绝缘状态的方法，其原理是根据发电机转子的内部线圈和绝缘系统构成的等效电路模型，通过从旁路接入交流电源，利用EMF原理测量发电机转子绕组阻抗，检测绕组对地的泄漏电流、绕组相对之间的相对泄漏电流及转子接地的泄漏电流，识别出绝缘故障的类型和位置，最终确定是否需要维修或更换。
三、试验方案1.试验设备(1)发电机转子交流阻抗测试仪(2)发电机转子定子接地装置(3)电源、电缆等2.试验步骤(1)试验前检查①检查试验设备，确保设备无损坏和故障。
②检查发电机转子绝缘状态，确保试验安全。
(2)试验准备①连接试验设备及电源、电缆等。
②打开发电机转子定子接地装置。
③防护接地，确保试验安全。
(3)试验执行①设置试验参数，如电压、频率等。
②打开测试仪器并进行自校。
③将测试仪器线缆连接至发电机旁路上的测试终端口（电压和电流），并切换至测试模式。
④施加测试电压和频率，记录测试结果。
⑤通过对结果的分析，确定绝缘故障类型和位置。
(4)试验后处理①取消试验装置及连接，关闭测试仪器。
②拆除试验设备，清理安全区域。
四、试验结果分析通过发电机转子交流阻抗试验，可以得到绕组的电阻值、电感值、电容值及相对泄漏电流等数据。
针对不同的结果情况，可以进行相应的分析处理。
一般情况下，如果得到的结果不规则，电阻值、电感值与参考值负载较大，则说明可能存在绕组故障。
如果存在泄漏电流过大的情况，则说明可能存在绝缘击穿等情况。
发电机转子绕组交流阻抗和功率损耗测量
发电机转子绕组交流阻抗和功率损耗测量1试验目的如果转子绕组出现匝间短路，则转子绕组有效匝数就会减小，其交流阻抗就会减小，损耗会有所增大，因此，通过本次测量转子绕组交流阻抗和功率损耗，与历次试验数据相比，就可以有效地判断转子绕组是否有匝间短路。
2引用标准DL/T596《电力设备预防性试验规程》3使用仪器仪表单相调压器（6kVA，0～250V）、发电机交流阻抗测试仪0.2级精度、无功补偿箱。
4 设备技术参数型号QFSN-600-2额定功率600MW额定电压20kV额定电流18790A额定功率因数0.9（滞后）额定励磁电压407 V额定励磁电流4154A励磁方式自并励静止励磁系统冷却方式水氢氢制造厂上海汽轮发电机5 测试内容及工作程序5.1试验内容5.1.1 试验方法用铜电刷通过滑环向转子绕组施加交流电压，通过仪器自动读取电流、电压和功率损耗值。
施加电压的大小用调压器来调节。
5.1.2试验接线见图1。
图1试验接线本图较一般接线图增加了无功补偿装置，发电机转子交流阻抗测试仪取代电流表及功率表。
无功补偿装置是通过感性电流和容性电流之间的关系，可补偿试验电流30A 到100A，较以往的试验设备配置相比较，不但解决了试验中所需电源的容量，还解决了10kVA调压器笨重的问题。
发电机转子交流阻抗测试仪作为新型的测试仪器，装置内部自动计算电流、电压、功率、阻抗及曲线等相关数据，试验时只需调压就可以，仪器会自动读取数据，并带过流、过压保护功能。
5. 2试验操作程序（步骤）：（1）试验前先确认转子绕组的励磁回路已全部断开并验电；（2）现场封闭：对试验现场进行封闭，用围栏或绳子将试验现场围起，并悬挂标示牌。
（3）按图1接好试验接线，带电空试以检查试验设备和各仪器仪表是否正常；（4）试验电压的确定对于额定励磁电压在400V及以下的绕组，施加的电压一般考虑为其电压峰值等于额定励磁电压。
额定励磁电压大于400V时，电压可适当降低。
水轮发电机转子交流阻抗测量方法及分析
水轮发电机转子交流阻抗测量方法及分析摘要:水轮发电机转子包括磁极、磁极间连线及安装在转子上的励磁绕组引线。
交流阻抗测量，是判断转子绕组是否存在匝间短路的最有效的方法。
《水轮发电机基本技术条件(GB/T 7894-2009)》、《电气装置安装工程电气设备交接试验标准（GB50150-2016）》中规定，在发电机出厂、交接与大修时，都应测量转子绕组交流阻抗，且要求应在定子膛内、膛外的静止状态下和在超速试验前后的额定转速下分别测量。
关键词:发电机；转子；交流阻抗1 引言转子绕组的交流阻抗受到诸多因素影响，如果对测量条件、方法及结果不加以认真分析和判断，很容易得出错误的数据和结论。
云峰发电厂2号发电机为现场组装的转子，磁极在生产、运输、拼装等过程中不可避免的存在安全风险，应进行一系列电气试验以检查转子励磁绕组的制造及安装质量是否符合要求。
现结合云峰发电厂2号发电机组改造中现场安装的转子磁极，进行转子绕组交流阻抗的测量方法及结果分析。
2 转子绕组匝间短路原因、危害及测量方法一般情况下，造成转子匝间短路的主要原因有以下几种：制造工艺不良，在绕组绕制过程中存在了匝间绝缘，或匝间绝缘有缺陷；安装时施工工艺不当，如在磁极焊接时金属铁屑等硬粒附着在绕组层间，破坏了层间绝缘造成了匝间短路；运行时，在长期的机械、电、热应力的作用下，绕组产生变形、磨损、脱落等造成匝间短路。
发电转子匝间短路时，严重威胁发电机的安全运行。
主要表现在：长期运行中会使短路点局部过热、老化，导致发电机的低励磁或失磁故障，转子回路过负荷保护可能动作，造成机组停机故障。
重负荷下失磁转差大，等效电抗小，产生过电流使定子过热等。
判断转子绕组匝间短路的方法有测量绕组直流电阻、发电机空载及短路特性曲线、测量绕组交流阻抗等。
前两种方法灵敏度比较低，效果不明显，测量交流阻抗是一种比较灵敏的方法。
当绕组中存在匝间短路时，在交流电压作用下流经短路线圈中的短路电流要比正常电流大许多，而该短路电流有强烈的去磁作用，即使在短路匝数很少时效果也十分明显。
发电机转子交流阻抗试验
A
9
TSH
试验方法及注意事项
❖ 试验危险点及危险源
❖ 1、连接工作电源时可能造成电对人体的危害。
❖ 2、测试过程中人体接触到被试回路中设备， 造成电对人体的危害。
❖ 3、测试过程中因励磁回路电源未断开，带电 拔碳刷，会产成电弧导致对设备的损害。
❖ 4、向滑环上施加电压时，在旋转的转子旁工 作时容易产生对人的危害。
TSH
发电机转子交流阻抗试验
A
1
TSH
目录
1 发电机转子交流阻抗试验的目的 2 试验方法及注意事项 33 试验接线 334 试验结果判断及报告
A
2
TSH
发电机转子交流阻抗试验的目路，则转子绕组有效 匝数就会减小，其交流阻抗就会减小，损耗会 有所增大，因此，通过测量转子绕组交流阻抗 和功率损耗，与历次试验数据相比，就可以有 效地判断转子绕组是否有匝间短路。
❖ 三、试验前，应确认碳刷研磨符合工艺要求， 以避免影响试验数据的准确性。
A
8
TSH
试验方法及注意事项
❖ 碳刷研磨的必要性
❖ 碳刷的弧度应研磨至和滑环的弧度一样,不然升 速时转子打火很厉害,况且电弧产生熄灭间会有 过电压,另外也直接影响到试验接线各环节接触 的良好性，从而影响试验数据的准确性。
❖ 另外，所有的测量线最好用粗短线,因为有功功 率损耗大部分消耗在转子线圈上,还有一部分会 消耗在测量导线上,应尽量减少测量导线的有功 损耗.
A
6
TSH
试验方法及注意事项
❖ 转子到现场后，未穿入发电机前，应做膛外转 子交流阻抗试验，穿入发电机后，可做膛内测 试。此项目属于单体试验，应由安装单位进行。
❖ 机组整套启动前，提前准备试验仪器及接线。 测试工作负责单位由调试单位和安装单位协商 进行。
发电机转子交流阻抗试验方法
发电机转子交流阻抗试验方法发电机转子交流阻抗试验方法是通过测量发电机转子的交流电阻、电感和电容等参数来评估转子的电性能。
该试验方法可以帮助工程师判断转子的质量状况和故障情况，进而指导维修工作。
以下是一种常用的发电机转子交流阻抗试验方法。
1.准备工作：a)确定试验电压和试验频率，一般选定额定电压的20%~60%，试验频率一般选50Hz；b)准备必要的试验设备，如交流电源、信号发生器、阻抗测量仪、电流锁相放大器等；c)检查试验设备和保护措施的可靠性，确保安全。
2.安装试验接线：a)将发电机转子与试验设备相连，通常应接三相电阻测量仪，以测量电阻阻抗；b)根据实际情况，选择适当的电路接法，如星形接法或三角接法，并确保正确连接；c)将信号发生器与发电机转子连接，以产生适当的试验电压；d)将电流锁相放大器与发电机转子连接，以测量发电机转子的电感和电容。
3.进行试验测量：a)开始试验前，确保发电机切断与电网的连接；b)打开试验电源和信号发生器，调节到设定电压和频率；c)开始测量发电机转子的电阻阻抗，记录测量值；d)调整信号发生器的频率，测量发电机转子的电感，记录测量值；e)调整信号发生器的频率和电压，测量发电机转子的电容，记录测量值；f)根据实际情况，可以进行额外的试验和测量，如测量转子的温度等。
4.数据分析和处理：a)根据测量结果，计算发电机转子的电阻、电感和电容等参数；b)将测量值与额定参数进行比较，判断转子的健康状况；c)根据实际情况，可以绘制相应的曲线图，以便更直观地观察和分析结果；d)按照实际需要，可以进一步分析和处理数据，如计算相关系数、频率响应等。
5.试验后处理：a)关闭试验电源和信号发生器等试验设备；b)拆卸试验接线，将发电机恢复到正常工作状态；c)分析试验结果，制定相应的维修和改进措施；d)对试验设备进行检查和保养，以确保下次试验的准备工作。
发电机转子交流阻抗试验是一种常用的电工试验方法，对于评估发电机转子的电性能非常有效。
智能三相电力参数测试仪测量发电机转子交流阻抗
调 压器 Ｔ 可视 发 电 机 的容 量 按 ｌ ～ ２ ｋ ０ ０ ＶＡ 选 择 ； 开 关 Ｋ 按 调 压 器 的 额 定 输 出 电 流 的 １ ２倍 选 ．
择 ；电源线选用 １ ～２ ｍｍ ０ ５ 软 电缆 ；调压器 并联 输
绝缘 隔 离 ，三路 电 流 采 用 钳 形 电流 互 感 器 输 入 ，安 全 可靠 。在 不 断 开 被 测 电路 的 情 况 下 ，智 能 三 相 电力 参 数测 试 仪 可 同 时 测 量 三 路 交 流 电 压 （ ～ ５０ 、 电 流 ０ ０ Ｖ） （０ ５ｍＡ～１ Ａ） ０ 及功 率 等 ，并 以 向 量 图 或 表 格 形 式 同 屏 显示 ，支持 数 据 上传 计 算 机 ，利 用 计 算 机 可 将 数 据 编
～
表 ２２０ ０ ＭＷ 发 电 机 转子 交流 阻 抗 测 量数 据
一
图 ３ 大、中型发 电机转子交流阻抗测试方法 ２原理图
２２１测量方法 １ ．．
对容 量 为 ５ ＭＷ 以上 的 发 电机 可 用 三 相 并 联 法 测 ０
量 ，其测 量 原理 图如 图 ２所 示 。
图 １ 小 型 发 电机 转 子 交流 阻 抗 的测 试 原 理 图
（ ） 验设 备 。 １试
三相 电力
测试仪
开 关 Ｋ选 用 ２Ａ 刀 闸 开 天 或 空 气 开 关 ，调 压 器 选 ０ 用单 相 、容量 为 ５ Ｖ ｋ Ａ，电源 线选 用 ２ ５ 芯 软 电 ． ｍｍ 双 缆。 （） ２ 试验 前 的 准备 。
智能三相电力参数测试仪 的卡钳卡接在 电流互感器 二 次侧，用单相法测量。其测量原理图如图 ３ 示。 所
发电机转子交流阻抗试验方法精编版
发电机转子交流阻抗试验方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]发电机转子交流阻抗试验方法一、发电机转子交流阻抗试验的目的如果转子绕组出现匝间短路，则转子绕组有效匝数就会减小，其交流阻抗就会减小，损耗会有所增大，因此，通过测量转子绕组交流阻抗和功率损耗，与历次试验数据相比，就可以有效地判断转子绕组是否有匝间短路。
二、试验方法及注意事项1. 试验方法向转子绕组施加交流电压，读取电压、电流及功率损耗值。
施加电压的大小通过调压器调节。
2. 试验用仪器(1)、调压器。
(2)在现场没有转子交流阻抗测试仪时，可使用调压器、标准CT、交流电压表、交流电流表、有功功率表。
3. 用交流阻抗测试仪测量为新型的测试仪器，装置内部自动计算电流、电压、功率、阻抗及曲线等相关数据，试验时只需调压即可，仪器会自动读取数据，并带过流过压保护报警功能。
4. 无功补偿装置的作用无功补偿装置是通过感性电流和容性电流之间的关系，可补偿试验电流30A 到100A，对于大型发电机组，本试验使用的调压器如果有条件并接无功补偿装置，则调压器容量可以大大减小，可使用6KVA、250V的调压器。
如果没有无功补偿箱，调压器容量将达到10KVA，比较笨重。
5. 注意事项(1) 阻抗和功率损耗值自行规定。
在相同试验条件下与历年数值比较，不应有显着变化。
(2) 隐极式转子在膛外或膛内以及不同转速下测量。
(3)每次试验应在相同条件、相同电压下进行，试验电压峰值不超过额定励磁电压。
(4)转子到现场后，未穿入发电机前，应做膛外转子交流阻抗试验，穿入发电机后，可做膛内测试。
此项目属于单体试验，应由安装单位进行。
(5)机组整套启动前，提前准备试验仪器及接线。
测试工作负责单位由调试单位和安装单位协商进行。
(6)在机组升速过程中，选取不同的转速点测试，直到机组定速3000转。
(7)机组超速试验后，应再次进行本试验。
(8)试验时，应注意与励磁回路断开。
水轮发电机转子交流阻抗试验标准
水轮发电机转子交流阻抗试验标准．水轮发电机转子交流阻抗试验标准1 范围本标准规定了水轮发电机转子绕组预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。
本标准适用于110kV及以下的交流电力设备。
本标准不适用于高压直流输电设备、矿用及其它特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具。
从国外进口的设备应以该设备的产品标准为基础，参照本标准执行。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
DLT 1051-2007《电力技术监督导则》DLT 596-1996 《电力设备预防性试验规程》3 总则3.1 试验结果应与该设备历次试验结果相比较，与同类设备试验结果相比较，参照相关的试验结果，根据变化规律和趋势，进行全面分析后做出判断。
．3.2 遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经上一级主管部门审查批准后执行；对其它设备可由本单位总工程师审查批准后执行。
3.3 110kV以下的电力设备，应按本规程进行耐压试验(有特殊规定者除外)。
110kV及以上的电力设备，在必要时应进行耐压试验。
3.4 进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验(制造厂装配的成套设备不在此限)，但同一试验电压的设备可以连在一起进行试验。
已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，也可以连在一起进行试验，此时，试验电压应采用所连接设备中的最低试验电压。
3.5 当电力设备的额定电压与实际使用的额定工作电压不同时，应根据下列原则确定试验电压：3.5.1 当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；3.5.2 当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定工作电压确定其试验电压；3.5.3 为满足高海拔地区的要求而采用较高电压等级的设备时，应在安装地点按实际使用的额定工作电压确定其试验电压。
发电机交流阻抗试验具体步骤流程
《发电机转子绕组的交流阻抗和功率损耗测量》一、试验目的：如果转子绕组出现匝间短路，则转子绕组有效匝数就会减小，其交流阻抗就会减小，损耗会有所增大，因此，通过本次测量转子绕组交流阻抗和功率损耗，与历次试验数据相比，就可以有效地判断转子绕组是否有匝间短路。
轻微的匝间短路并不会对发电机产生很大的影响，常常被忽略，但如果匝间短路程度加剧，则会引起机组的振动增大，励磁电流增大，严重时造成转子一点甚至两点接地故障，大轴磁化、烧毁护环恶性事故的发生。
因此对发电机转子绕组匝间短路故障的检测十分必要。
二、试验方法：通过滑环向转子绕组施加交流电压，通过仪器自动读取电压、电流、功率损耗和交流阻抗。
施加电压的大小用调压器来调节。
三、试验仪器：HVZ-Ⅱ发电机转子交流阻抗测试仪、调压器四、试验步骤：（1）试验前先确认转子绕组的励磁回路已全部断开并验电。
（2）对试验现场进行封闭，用围栏或绳子将试验现场围起。
（3）用量程为500V的兆欧表对转子进行绝缘电阻测量。
（3）按试验原理图接好试验线路，带电空试以检查试验设备和各仪器仪表是否正常。
（4）试验电压的确定：对于额定励磁电压在400V及以下的绕组，施加的电压一般考虑为其电压值等于额定励磁电压。
额定励磁电压大于400V时，电压可适当降低，对于本次#5发电机转子交流阻抗试验施加电压220V即可满足条件。
（5）确定好接线后，打开仪器，设置电压步长，可选择单向测量或双向测量，选择单相测量后进行慢慢升压，读取并记录电压、电流、交流阻抗和功率损耗。
（6）分别在盘车状态下、500r/min、1400 r/min、2200 r/min、3000 r/min转速下进行转子交流阻抗测量，每种状态都应在几个不同的电压下进行测量。
（7）试验完毕后，断开电源，然后需检查试验仪表是否正常，收拾仪器并清理场地。
五、试验标准：1、阻抗和功率损耗值自行规定。
在相同试验条件下与历年数值比较，不应有显著变化。
相差10%应该引起注意。
发电机转子交流阻抗测试仪操作说明
发电机转子交流阻抗测试仪操作说明1.准备工作(1)将测试仪连接到电源，确保电源电压和频率与设备的要求相匹配，并接地。
(2)检查测试仪的电源开关是否关闭，并将测试仪的保险丝熔丝检查是否正常。
(3)检查测试仪的连接线缆是否完好，没有断裂或开裂的情况。
2.连接测试仪(1)将测试仪的输入端连接到发电机转子绕组的终端。
根据测试仪的说明书，选择正确的连接方式。
(2)确保连接线缆连接牢固，没有松动的情况。
3.设置测试参数(1)打开测试仪的电源开关。
(2)在测试仪的面板上设置测试参数，如测试频率、测试电压等。
按照发电机制造商的规定来设置。
4.进行测试(1)确保测试仪的工作状态正常，没有故障警报或错误提示信息。
(2)打开测试仪的启动按钮，开始测试。
(3)根据测试仪的显示结果，判断发电机转子的阻抗情况。
(4)根据测试仪的测量结果，可以判断发电机转子是否存在故障，如转子绕组的短路、开路等问题。
5.分析测试结果(1)将测试仪的测量结果与发电机制造商提供的标准值进行比较，判断测试结果是否正常。
(2)根据测量结果分析发电机转子的运行状态和可能存在的故障。
(3)如果测试结果异常，可以根据测试仪提供的报警信息或故障代码进行故障诊断。
6.数据记录和报告(1)将测试仪的测量结果记录下来，包括测试日期、测试仪器型号、测试参数、测量值等。
(2)根据测试结果生成测试报告，包括测试结论、故障分析和建议修复方案。
7.关闭测试仪(1)在测试完成后，关闭测试仪的电源开关。
(2)拔掉测试仪的连接线缆，收好设备和配件。
以上是发电机转子交流阻抗测试仪的详细操作说明。
希望能够帮助您正确地使用该测试仪，并准确地检测发电机转子的阻抗。
在操作过程中，务必注意安全，遵循测试仪器的说明书和相关规定。
