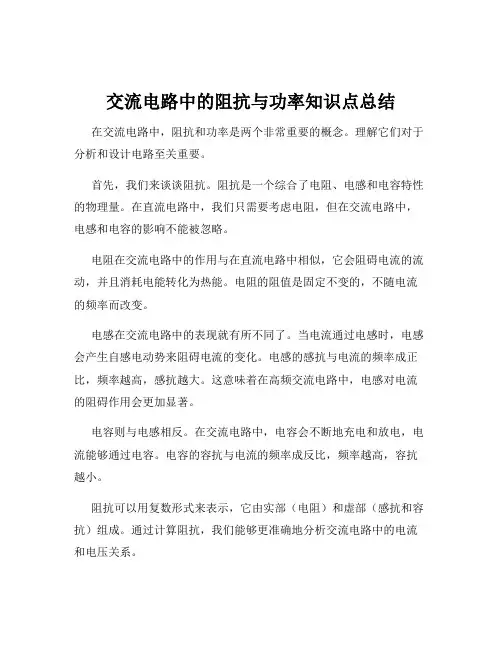

交流电路中的阻抗与功率知识点总结
交流电路中的阻抗与功率知识点总结在交流电路中，阻抗和功率是两个非常重要的概念。
理解它们对于分析和设计电路至关重要。
首先，我们来谈谈阻抗。
阻抗是一个综合了电阻、电感和电容特性的物理量。
在直流电路中，我们只需要考虑电阻，但在交流电路中，电感和电容的影响不能被忽略。
电阻在交流电路中的作用与在直流电路中相似，它会阻碍电流的流动，并且消耗电能转化为热能。
电阻的阻值是固定不变的，不随电流的频率而改变。
电感在交流电路中的表现就有所不同了。
当电流通过电感时，电感会产生自感电动势来阻碍电流的变化。
电感的感抗与电流的频率成正比，频率越高，感抗越大。
这意味着在高频交流电路中，电感对电流的阻碍作用会更加显著。
电容则与电感相反。
在交流电路中，电容会不断地充电和放电，电流能够通过电容。
电容的容抗与电流的频率成反比，频率越高，容抗越小。
阻抗可以用复数形式来表示，它由实部（电阻）和虚部（感抗和容抗）组成。
通过计算阻抗，我们能够更准确地分析交流电路中的电流和电压关系。
接下来，我们说一说交流电路中的功率。
交流电路中的功率分为三种：有功功率、无功功率和视在功率。
有功功率是电路中实际消耗的功率，单位是瓦特（W）。
它是电阻元件消耗的功率，用于做功，比如发热、发光等。
有功功率等于电压和电流的乘积再乘以它们之间夹角的余弦值。
无功功率是用于在电感和电容元件与电源之间进行能量交换的功率，单位是乏（Var）。
虽然无功功率不做功，但它对于维持电路的正常运行是必不可少的。
视在功率是电压和电流的乘积，单位是伏安（VA）。
它表示电源提供的总功率，包括有功功率和无功功率。
功率因数是有功功率与视在功率的比值，它反映了电路中电能的利用效率。
功率因数越接近 1，电路的电能利用效率越高。
在实际应用中，我们常常需要提高功率因数，以减少无功功率的传输，提高电能的利用效率和降低线路损耗。
这可以通过在电路中并联电容器来实现。
另外，变压器的设计和运行也与交流电路中的阻抗和功率密切相关。
转子交流阻抗试验原理
转子交流阻抗试验原理转子交流阻抗试验是一种常用的电机故障检测方法，通过测量电机转子绕组的交流阻抗来判断电机转子是否存在故障。
这种试验方法可以有效地检测出电机转子的断条、短路、接地等故障情况，为电机维修和故障排除提供了重要的参考依据。
转子交流阻抗试验的原理是利用电磁感应的原理，通过在转子绕组上施加交流电压，测量转子绕组上的电流和电压，从而得到转子绕组的阻抗值。
根据欧姆定律，电流和电压之比就是阻抗的大小，通过测量阻抗值的变化可以判断转子是否存在故障。
在进行转子交流阻抗试验时，首先需要将电机断开电源，然后将试验设备连接到电机的转子绕组上。
试验设备通常由交流电源、电流互感器和电压互感器组成。
交流电源提供试验所需的交流电压，电流互感器用于测量转子绕组上的电流，电压互感器用于测量转子绕组上的电压。
在进行试验之前，需要先对试验设备进行校验和调整，确保其工作正常。
然后，通过调节交流电源的频率和电压，可以得到不同条件下的转子交流阻抗值。
通过测量电流和电压的相位差，可以得到阻抗的幅值和相位角。
根据转子交流阻抗的幅值和相位角的变化规律，可以判断转子是否存在故障。
通常情况下，正常的转子交流阻抗是一个相对稳定的值，幅值和相位角变化较小。
而当转子存在故障时，阻抗的幅值和相位角会发生明显的变化。
例如，当转子绕组发生断条时，阻抗的幅值会下降，相位角会发生变化。
而当转子绕组发生短路或接地时，阻抗的幅值和相位角都会发生变化，且变化幅度较大。
通过转子交流阻抗试验可以提前发现电机转子的故障，及时采取维修措施，避免故障进一步扩大，减少生产事故的发生。
同时，该试验方法简单易行，不需要拆卸电机，对电机的正常运行基本无影响，具有较高的实用性。
转子交流阻抗试验是一种常用的电机故障检测方法，通过测量转子绕组的交流阻抗来判断电机转子是否存在故障。
该试验方法简单易行，能够提前发现电机转子的故障，为电机维修和故障排除提供重要的参考依据。
在实际应用中，需要注意试验设备的校验和调整，以及阻抗幅值和相位角的变化规律，从而准确判断电机转子的故障情况。
(完整word版)发电机交流阻抗试验具体步骤流程
《发电机转子绕组的交流阻抗和功率损耗测量》一、试验目的:如果转子绕组出现匝间短路,则转子绕组有效匝数就会减小，其交流阻抗就会减小，损耗会有所增大，因此,通过本次测量转子绕组交流阻抗和功率损耗，与历次试验数据相比，就可以有效地判断转子绕组是否有匝间短路。
轻微的匝间短路并不会对发电机产生很大的影响，常常被忽略,但如果匝间短路程度加剧，则会引起机组的振动增大，励磁电流增大，严重时造成转子一点甚至两点接地故障,大轴磁化、烧毁护环恶性事故的发生。
因此对发电机转子绕组匝间短路故障的检测十分必要.二、试验方法：通过滑环向转子绕组施加交流电压,通过仪器自动读取电压、电流、功率损耗和交流阻抗。
施加电压的大小用调压器来调节。
三、试验仪器：HVZ-Ⅱ发电机转子交流阻抗测试仪、调压器四、试验步骤：(1）试验前先确认转子绕组的励磁回路已全部断开并验电。
（2）对试验现场进行封闭，用围栏或绳子将试验现场围起.（3）用量程为500V的兆欧表对转子进行绝缘电阻测量。
（3）按试验原理图接好试验线路，带电空试以检查试验设备和各仪器仪表是否正常。
（4）试验电压的确定：对于额定励磁电压在400V及以下的绕组，施加的电压一般考虑为其电压值等于额定励磁电压.额定励磁电压大于400V时,电压可适当降低，对于本次#5发电机转子交流阻抗试验施加电压220V即可满足条件.（5)确定好接线后，打开仪器，设置电压步长，可选择单向测量或双向测量，选择单相测量后进行慢慢升压，读取并记录电压、电流、交流阻抗和功率损耗。
(6）分别在盘车状态下、500r/min、1400 r/min、2200 r/min、3000 r/min转速下进行转子交流阻抗测量，每种状态都应在几个不同的电压下进行测量。
(7）试验完毕后，断开电源，然后需检查试验仪表是否正常,收拾仪器并清理场地。
五、试验标准：1、阻抗和功率损耗值自行规定。
在相同试验条件下与历年数值比较，不应有显著变化.相差10%应该引起注意.2、隐极式转子需要在膛外或膛内以及不同转速下测量。
发电机转子交流阻抗试验方法
发电机转子交流阻抗试验方法一、发电机转子交流阻抗试验的目的如果转子绕组出现匝间短路，则转子绕组有效匝数就会减小，其交流阻抗就会减小，损耗会有所增大，因此，通过测量转子绕组交流阻抗和功率损耗，与历次试验数据相比，就可以有效地判断转子绕组是否有匝间短路。
二、试验方法及注意事项1. 试验方法向转子绕组施加交流电压，读取电压、电流及功率损耗值。
施加电压的大小通过调压器调节。
2. 试验用仪器(1)转子交流阻抗测试仪、调压器。
(2)在现场没有转子交流阻抗测试仪时，可使用调压器、标准CT、交流电压表、交流电流表、有功功率表。
3. 用交流阻抗测试仪测量发电机转子交流阻抗测试仪为新型的测试仪器，装置内部自动计算电流、电压、功率、阻抗及曲线等相关数据，试验时只需调压即可，仪器会自动读取数据，并带过流过压保护报警功能。
4. 无功补偿装置的作用无功补偿装置是通过感性电流和容性电流之间的关系，可补偿试验电流30A到100A，对于大型发电机组，本试验使用的调压器如果有条件并接无功补偿装置，则调压器容量可以大大减小，可使用6KVA、250V的调压器。
如果没有无功补偿箱，调压器容量将达到10KVA，比较笨重。
5. 注意事项(1) 阻抗和功率损耗值自行规定。
在相同试验条件下与历年数值比较，不应有显著变化。
(2) 隐极式转子在膛外或膛内以及不同转速下测量。
(3)每次试验应在相同条件、相同电压下进行，试验电压峰值不超过额定励磁电压。
(4)转子到现场后，未穿入发电机前，应做膛外转子交流阻抗试验，穿入发电机后，可做膛内测试。
此项目属于单体试验，应由安装单位进行。
(5)机组整套启动前，提前准备试验仪器及接线。
测试工作负责单位由调试单位和安装单位协商进行。
(6)在机组升速过程中，选取不同的转速点测试，直到机组定速3000转。
(7)机组超速试验后，应再次进行本试验。
(8)试验时，应注意与励磁回路断开。
以避免对励磁回路造成损害；受励磁设备的影响，不能加压。
转子交流阻抗试验标准
转子交流阻抗试验标准转子交流阻抗试验是电机性能测试中的重要环节，它可以有效地评估电机转子的质量和性能。
在进行转子交流阻抗试验时，需要遵循一定的标准和规范，以确保测试结果的准确性和可靠性。
本文将介绍转子交流阻抗试验的标准要求，以及在实际测试中需要注意的事项。
首先，转子交流阻抗试验应当遵循国家标准或行业标准的要求。
在进行测试前，需要对相关标准进行充分的了解和研究，以确保测试过程符合规范要求。
同时，还需要对测试设备进行校准和检验，以保证测试的准确性和可靠性。
其次，转子交流阻抗试验的测试条件需要严格控制。
在进行试验时，需要保证测试环境的稳定性和一致性，避免外界因素对测试结果的影响。
此外，还需要根据具体的测试要求，合理选择测试频率、电压和电流等参数，以确保测试结果的准确性和可比性。
另外，转子交流阻抗试验的数据处理和分析也是非常重要的。
在进行测试后，需要对测试数据进行及时和准确的处理，以得到准确的测试结果。
同时，还需要对测试结果进行科学的分析和评估，以发现潜在的问题和隐患，并提出相应的改进措施。
此外，在进行转子交流阻抗试验时，还需要注意安全和操作规范。
在测试过程中，需要严格遵守相关的安全规定，确保测试人员和设备的安全。
同时，还需要按照操作规范进行测试，避免操作失误对测试结果的影响。
总之，转子交流阻抗试验是电机性能测试中不可或缺的环节，它对电机的质量和性能有着重要的影响。
在进行试验时，需要严格遵循标准要求，严格控制测试条件，科学处理和分析测试数据，确保测试的准确性和可靠性。
同时，还需要注意安全和操作规范，以确保测试过程的安全和顺利进行。
希望本文的介绍能够对转子交流阻抗试验有所帮助，谢谢阅读。

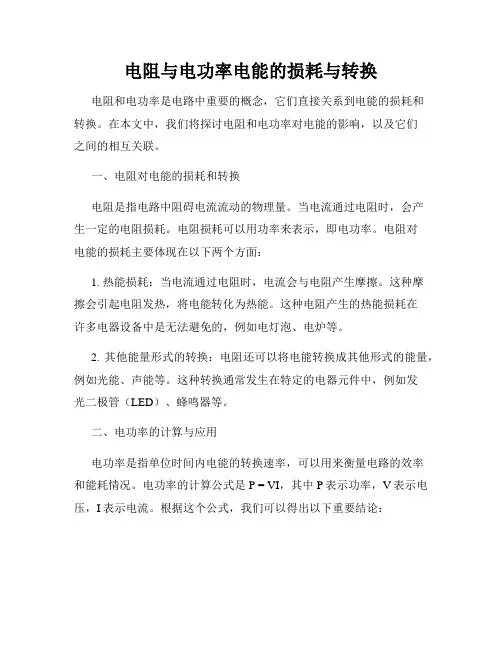

电阻与电功率电能的损耗与转换
电阻与电功率电能的损耗与转换电阻和电功率是电路中重要的概念，它们直接关系到电能的损耗和转换。
在本文中，我们将探讨电阻和电功率对电能的影响，以及它们之间的相互关联。
一、电阻对电能的损耗和转换电阻是指电路中阻碍电流流动的物理量。
当电流通过电阻时，会产生一定的电阻损耗。
电阻损耗可以用功率来表示，即电功率。
电阻对电能的损耗主要体现在以下两个方面：1. 热能损耗：当电流通过电阻时，电流会与电阻产生摩擦。
这种摩擦会引起电阻发热，将电能转化为热能。
这种电阻产生的热能损耗在许多电器设备中是无法避免的，例如电灯泡、电炉等。
2. 其他能量形式的转换：电阻还可以将电能转换成其他形式的能量，例如光能、声能等。
这种转换通常发生在特定的电器元件中，例如发光二极管（LED）、蜂鸣器等。
二、电功率的计算与应用电功率是指单位时间内电能的转换速率，可以用来衡量电路的效率和能耗情况。
电功率的计算公式是P = VI，其中P表示功率，V表示电压，I表示电流。
根据这个公式，我们可以得出以下重要结论：1. 电流越大，电功率越大：当电流增大时，功率的值也相应增大。
这意味着电流越大，电路中的能量转换速率也越快，电器设备的工作效果也更好。
2. 电压越大，电功率越大：与电流类似，电压越大，电功率的值也越大。
这表明电压的提高可以提高电路中的能量转换效率。
3. 功率与电阻的关系：根据功率计算公式P = VI，我们可以得出当电流和电压保持不变时，电阻越大，功率越小。
这是因为电阻越大，单位时间内通过电阻的电荷量就越少，导致功率的减小。
三、电能的损耗与传输电能的损耗与传输是电路中重要的问题。
我们需要考虑电能在电路中的转换和传输过程中的损耗情况。
1. 电线电阻导致的损耗：在电路中，电线具有一定的电阻。
当电流通过电线时，会引起电线的电阻损耗，将电能转化为热能。
因此，在电能传输中，电线的选择和合理布线可以有效降低电能的损耗。
2. 能量转换的损耗：在电路中，能量转换的过程也会有一定的损耗。
转子交流耐压试验
转子交流耐压试验
转子交流耐压试验注意事项：
1.隐极式转子拆卸套箍只修理端部绝缘时，可用2500V 兆欧表测量绝缘电阻代替。
2.隐极式转子若在端部有铝鞍，则在拆卸套箍后做绕组对铝鞍的耐压试验。
试验时将转子绕组与轴连接，在铝鞍上加电压2000V。
3.全部更换转子绕组工艺过程中的交流耐压试验电压值按制造厂规定。
测量转子绕组的交流阻抗和功率损耗
测量转子绕组的交流阻抗和功率损耗，与原始（或前次）的测量值比教，是判断转子绕组有无匝间短路比较灵敏的方法之一。
这是因为当绕组中发生匝间短路时，在交流电压下流经短路线匝中的短路电流约比正常线匝中的电流大n(n为一槽线圈总匝数)倍，它有着强烈的去磁作用，并导致交流阻抗大大下降，功率损耗却明显增加。
测量转子绕组的交流阻抗时，要考虑表计准确度和下述因素的影响，其试验接线如下图
电压表要用较短的粗导线直接接于被测绕组ZQ的滑环1、1’，由调压器TV分级升压，并测量出电压U，电流I和功率P，然后按下式计算交流阻抗Z，既Z=U/I 将测量的Z和P值与原始的测量值比较，分析判断转子绕组有无匝间短路。
在分析比较Z值和损耗P值的变化时，要考虑各种因素对他们的影响，才能作出正确的判断。
总之，影响阻抗和损耗数值的因素教多，一定要用在相同位置（膛内或膛外）、相同状态（静态或动态）、相同参数（同一转速、同一电压）、相同状况（装上或未装上护环，打入或未打入槽契。
下测量阻抗和损耗，并参考上述测试规律来分析判定转子绕组有无匝间短路。
测量发电机转子交流阻抗
测量发电机转子交流阻抗、功耗及绝缘电阻值（机组大修后必做，小修根据情况决定是否做）1 机组冲转前的检查：1.1 灭磁开关在断开位置。
1.2 将转子接地保护保险断开。
1.3 励磁系统五级刀闸断开。
1.4 汽轮机组具备冲转条件。
2 在发电机转速为0，500，1000，1500，2000，2500，3000r/min时测量发电机转子交流阻抗和功率损耗及其绝缘电阻值（由高压试验人员完成）发变组PT核相及CT测向量（PT、CT拆线后及回路改动后必做，包括发电机出口PT、高厂变分支PT、主变出口PT，发电机出口和中性点CT、主变和高厂变套管CT、高压厂用电进线开关CT、发变组出口开关CT）1 发变组PT核相1.1 工作票已完工，检修设备具备运行条件。
1.2 汽轮机组冲转正常，发电机具备起励升压条件。
1.3 发变组出口500kV CVT二次小开关合入，发电机出口PT、高厂变分支PT正常投入。
1.4 发变组保护按照启动规定投入。
1.5 发电机起励升压至额定值。
1.6 用未进行检修及拆线的PT对需要的PT进行核相。
如果所有发变组PT都需要核相，则以启备变串PT为基准与发变组PT进行核相。
2 CT测向量2.1 工作票已完工，检修设备具备运行条件。
相关CT试验合格，检修人员有交待。
2.2 汽轮机组冲转正常，发电机具备起励升压条件。
2.3 除需测向量CT所带差动保护阻抗保护、方向保护退出外，其他发变组保护按照启动规定投入。
差动保护退出时不能同时退出发变组瓦斯保护、速断保护、定子接地保护。
2.4 如果仅侧发电机出口CT向量，可以在发动机短路试验时做。
2.5 如果涉及到发变组其他位置CT，需要带负荷才能测时，发电机起励升压至额定值。
2.6 发电机并网，调节负荷至CT测量需要的数值。
2.7 测量发电机、变压器CT二次电流相量。
检查发电机、主变压器、发变组差动保护差流。
正确后投入发电机差动保护压板。
发变组空载试验1 工作票已完工，检修设备具备运行条件。
